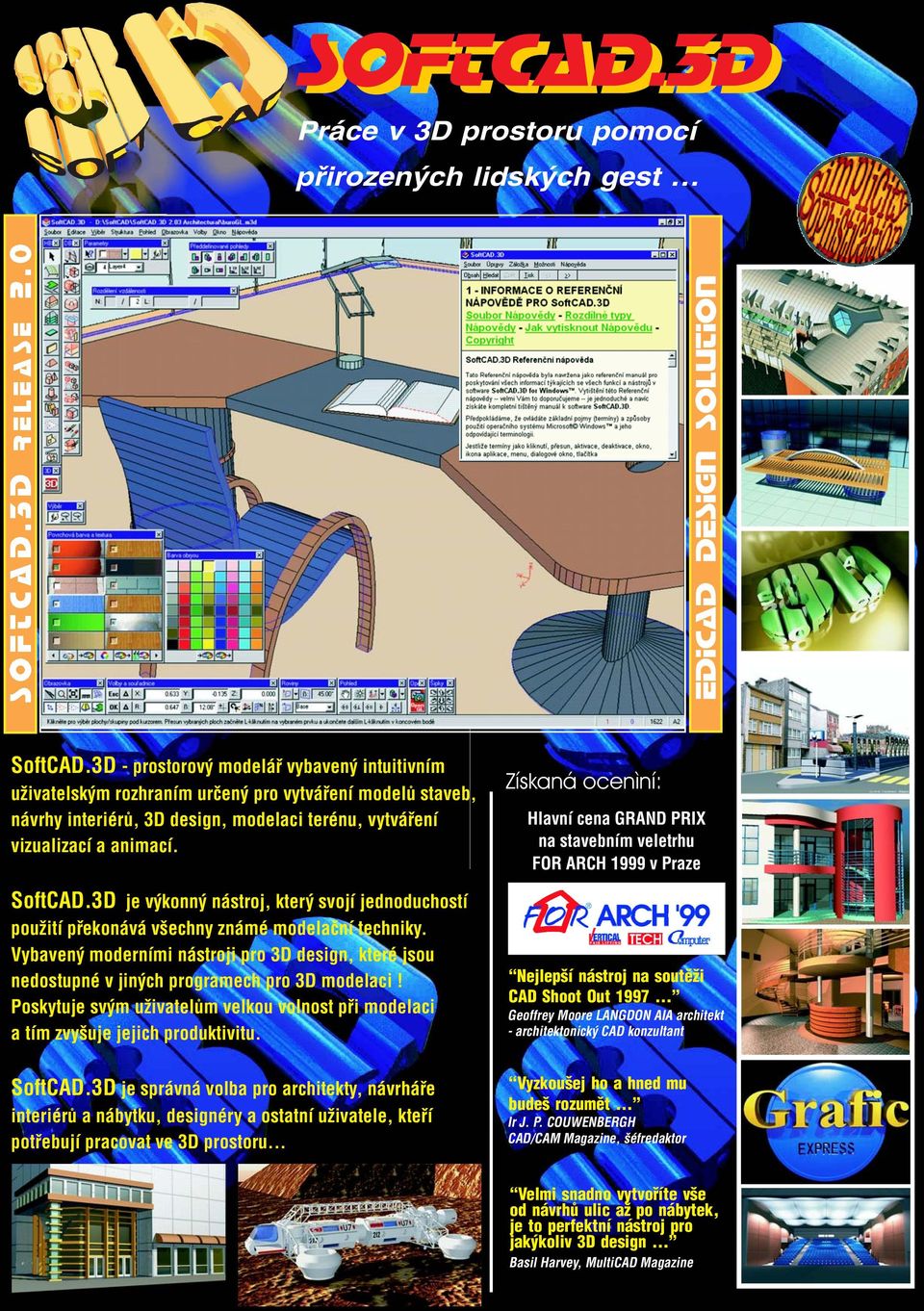

1 SoftCAD.3D SoftCAD.3D Práce v 3D prostoru pomocí EdiCAD DESIGN SOLUTION pøirozených lidských gest SoftCAD.3D - prostorový modeláø vybavený intuitivním u ivatelským rozhraním urèený pro vytváøení modelù staveb, návrhy interiérù, 3D design, modelaci terénu, vytváøení vizualizací a animací. Získaná ocenìní: Hlavní cena GRAND PRIX na stavebním veletrhu FOR ARCH 1999 v Praze SoftCAD.3D je výkonný nástroj, který svojí jednoduchostí pou ití pøekonává všechny známé modelaèní techniky. Vybavený moderními nástroji pro 3D design, které jsou nedostupné v jiných programech pro 3D modelaci! Poskytuje svým u ivatelùm velkou volnost pøi modelaci a tím zvyšuje jejich produktivitu. SoftCAD.3D je správná volba pro architekty, návrháøe interiérù a nábytku, designéry a ostatní u ivatele, kteøí potøebují pracovat ve 3D prostoru... Nejlepší nástroj na soutì i CAD Shoot Out 1997 Geoffrey Moore LANGDON AIA architekt - architektonický CAD konzultant Vyzkoušej ho a hned mu budeš rozumìt Ir J. P. COUWENBERGH CAD/CAM Magazine, šéfredaktor Velmi snadno vytvoøíte vše od návrhù ulic a po nábytek, je to perfektní nástroj pro jakýkoliv 3D design Basil Harvey, MultiCAD Magazine

2 Èásti modelu vytváøené ve 3D prostoru jsou pøímo a realisticky zobrazovány prostøednictvím barevného a citlivého obrazu, vèetnì skrytých ploch. Mùete pracovat velmi spontánnì na všech zobrazovaných plochách, protoe kterákoliv plocha zobrazovaného 3D modelu je automaticky detekována. Vytváøíte originální dveøe jejich nakreslením pøímo do zdi nebo mùete jednoduše pøidat øímsu zadáním jejího profilu a taením tohoto profilu podél zdí bez obav provedení jejího napojení v rozích, protoe to je vytváøeno automaticky! Interaktivní 3D kreslící a modelaèní prostøedí SoftCAD.3D je pøekvapivì jednoduchý a výkonný ve srovnání s jinými existujícími 3D systémy 1.klik 2.klik Díky citlivému, inteligentnímu kurzoru v SoftCAD. 3D, mùete ihned nalézt kteroukoliv plochu nebo souèást 3D modelu, umoòuje snadno umístit - nebo vytvoøit - trám na jedno místo, stejnì tak jak jednoduše posouváte sklo po stole. Citlivý inteligentní kurzor nalézá všechny plochy, hrany a vrcholy vaší stavební konstrukce. Jeho promìnný tvar je skuteènou øeèí! 3.klik 4.klik 5.klik Zobrazuje všechny nalezené komponenty nebo existující konstrukèní metody. Tím velmi usnadòuje manipulaci se všemi prvky. I pøidání zábradlí na balkon je tak velmi snadné. Všechny konstrukèní a vkládací pomùcky zobrazují smìr a jsou detekovány vzhledem ke všem èástem modelu nepøetritì. Bìhem vytváøení modelu máte dostupné všechny nástroje pro zmìnu zobrazení a pro zmìnu kreslících rovin bez nutnosti pøerušení právì provádìné operace! INTELIGENTNÍ KURZOR Kurzor má implicitnì tvar køíek Kurzor má tvar trojúhelníka kdy nalezne hranu prvku. Kurzor má tvar V kdy nalezne vrchol prvku. Kurzor má tvar tuky bìhem modelace. Kurzor má tvar tuky s èárou uprostøed, kdy bìhem modelace nalezne hranu prvku. Kurzor má tvar èerné tuky, kdy bìhem modelace nalezne vrchol prvku. TVARY KURZORU pøi konstrukci rovin a èar Konstrukce pøímky 6.klik 7.klik Zadáním rùzných kreslících rovin lze zcela volnì pracovat ve 3D prostoru s vyuitím pohodlných postupù práce ve 2D. Horizontální konstrukce - klávesa H Vertikální konstrukce - klávesa I Rovnobìná konstrukce - klávesa E Kolmá konstrukce - klávesa L Základní konstrukce roviny. SoftCAD.3D pøidává tuto speciální konstrukci automaticky pøi pouití vybraného nástroje. Nelze ji definovat manuálnì. Horizontální konstrukce roviny - klávesy CTRL + H Vertikální konstrukce roviny - klávesy CTRL + I Rovnobìná konstrukce roviny - klávesy CTRL + E P-kliknutím hotovo Kolmá konstrukce roviny - klávesy CTRL + L KURZOR U NÁSTROJÙ Kurzor pro Vybarvit/Pøevzít Vás informuje o stavu pouívané textury a barvy. L_klik modifikuje barvu a P_klik pøevezme barvu

3 Výbìrová šipka Volný tvar Terén Budova Podla í Deska Zeï Støecha Základní objekt Architektonický objekt Knihovna Konstruktér Geometrie Vizualizace, animace Pøepínaè 2D/3D Hranol Válec Krychle Jehlan Ku el Rampa Koule Volný tvar Objekt profilem a dráhou ta ení profilu Objekt profilem a rotací profilu Objekt prùmìtem tìles 3D text Sloup Schodištì Nosník SoftCAD.3D rozumí pøirozené struktuøe budov. Zdi patøí k podla í, podla í vytváøí budovy. Speciální stavební nástroje umo òují vytváøet kompletní budovy s podla ími, deskami, zdmi a støechami se zadaným sklonem. Kombinací tìchto nástrojù mù ete vytváøet ulice, námìstí, køi ovatky, dìtská høištì v nìkolika minutách. Mù ete vyu ít pùdorysných obrysù budov nebo budovy mù ete pøímo vytváøet. Všechny souèásti budov vytvoøených tímto zpùsobem, jsou v dy rozeznány jako zdi, desky a nebo støechy. Kreslící metody které jsou obsa eny v paletì parametrù u ka dého nástroje poskytují u ivateli pøehled o pou ívaném zpùsobu zadání. Napøíklad u otevøených nebo uzavøených polygonù, pravoúhelníkù, pravidelných polygonù libovolného tvaru, s nebo bez úseèe èi výseèe. Základní tvar je v dy zobrazován ve vybrané rovinì a mù e být zmìnìn graficky a vizuálnì pomocí pøesunu myši. Konstrukèní nástroje Grafické rozhraní je obzvláš velmi vytøíbené a intuitivní, s promìnnými plovoucími paletami nástrojù a snadno pochopitelnými ikonami. Kreslící parametry se dynamicky upravují dle právì pou ívaného nástroje, tak e pracovní prostøedí není pøeplnìno nepotøebnými informacemi! Konfigurovatelné pracovní prostøedí Zcela volnì lze definovat barvu pozadí, výbìru prvkù, aktivních obrysù, pru ných èar, kurzoru, pomocných konstrukèních èar a bodù... Lze dokonce zadat rychlost animace vybraných obrysù, poèet otevøených souborù, úroveò vyhlazení objektù, úroveò zjednodušení u výbìrových èar a další parametry... Pøepínaè pravidelný/ nepravidelný polygon/polyline Pøepínaè pravidelný polygon/polyline zadaný prùmìrem Pøepínaè pravidelný polygon/polyline zadaný polomìrem Kreslící vrstvy Lze provádìt automatické setøíïování jednotlivých èástí modelu do logických skupin a tìch pak do kreslících vrstev. To poskytuje pohodlné vytváøení rozdílných zpùsobù zobrazení modelu bìhem modelace nebo po jeho dokonèení.

4 Další konstrukèní nástroje ZAOBLENÍ HRAN A VRCHOLÙ Velmi výkonnými nástroji v SoftCAD. 3D jsou nástroje pro vytváøení a editaci tøí-rozmìrných základních a architektonických tìles: jehlanù, komolých jehlanù, ku elù, komolých ku elù, kvádrù, koulí, krychlí, schodiš, 3D textù, zaoblení hran/vrcholù... Navíc lze velmi rychle vkládat do modelu sloupky a sloupy pomocí speciálního nástroje a vytváøet kovové nosníky libovolných profilù a umís ovat je velmi pøesnì nebo zcela volnì do prostoru. 3D TEXT VOLNÝ TVAR

5 Nástroje pro modelaci V principu jsou všechny nástroje navreny se schopností vytváøení základních 3D tìles (krychle, hranoly, jehlany, kuely atd.). Navíc disponují pøirozenými, intuitivními doplòky pro modelaci, tvarování a jsou také doplnìny o nástroje pro snadnou práci s ocelovými profily a sloupy. Tyto nástroje nenajdete v jiných modelaèních 3D programech! Klik 1 Klik 2 Klik 3 Klik 4 Klik 5 Klik 6 Klik 7 P_klik hotovo Pomocí nástroje pro pøesun zadaného profilu po volnì definované 3D dráze lze modelovat velmi sloité objekty. Všechna napojení souvisejících ploch jsou programem SoftCAD.3D vytváøena automaticky! To umoòuje vytváøet velmi snadno tvarovì sloité objekty. Navíc rotací profilu kolem zadané osy a pøidáním vertikálního pøesunu mùete vytváøet spirálu. Intuitivní funkce AKTIVNÍ OBRYS popisuje logicky model a umoòuje rychle vytváøet další související objekty. Napøíklad aktivací obrysu desky lze nad touto deskou snadno vytvoøit zdi a nad takto vytvoøené zdi ihned umístit automaticky celou støechu. Nástroj AUTOMATICKÁ STØECHA vytváøí všechny typy støech, pravidelné, nepravidelné, s více høebeny, vikýøe nebo i klenby a vìièky...

6 Modelace terénu Potøebujete vyhloubit násyp, vytvoøit plošinu nebo svah? Není nic jednoduššího, mù ete vytváøet str e, cesty, násypy a plošiny libovolného profilu stejnì snadno jako øezbáø nebo umìlecký sochaø. Nemusíte být matematickým géniusem pro vytváøení 3D modelu terénu! Stejnì jako ve skuteèném svìtì, jste pøímo ve 3D prostoru. Vaší rukou je kurzor, kterým se mù ete dotýkat a cítit všechny èásti vytváøeného modelu terénu. Okno OpenGL navigace Vizualizace terénu Knihovna architektonických stavebních prvkù Rozsáhlá knihovna, která je souèástí software SoftCAD.3D obsahuje více ne 500 stavebních objektù vèetnì oken, dveøí a dalších architektonických prvkù. Prvky knihovny jsou "pru né" a velmi flexibilní! Tak e pøi jejich pou ití mù ete zadat jejich jiné rozmìry pøesunem a kliknutím. Do této knihovny mù ete pohodlnì pøidávat i další vlastní 3D prvky. Pøi pou ití je jednoduchým kliknutím mù ete pootoèit. Máte k dispozici rùzné variace pro vkládání, manipulaci a grafickou nebo numerickou úpravu tìchto objektù.

7 Vizualizace a animace V software SoftCAD. 3D existuje mnoho zpùsobù zobrazení výsledného 3D modelu: drátìný model, bez neviditelných hran, barevný, s povrchovými texturami, s dynamickými vrenými stíny, fotorealistická vizualizace s vrenými stíny vèetnì vyuití funkcí anti-aliasing, bump-mapping a mini-mapping. Výsledné zobrazení - vizualizace - vytvoøeného 3D modelu je v SoftCAD.3D maximálnì foto-realistické, navíc toto zobrazení mùe být i dynamické za úèelem získání maximálního prostorového dojmu. Vizualizace v SoftCAD.3D zahrnuje: Velmi rozmìrné obrazy (a 4000 x 4000 pixelù) maximální vìrnosti a reality Mapování textur. Povrchové textury slouí k simulaci okolního reálného svìta a materiálù (støešní tašky, dlaba, mramor, cihly, døevo atd.). Textury mohou být snadno pøidány a upraveny s vyuitím nástrojù pro modifikaci a vytváøení textur Bump mapping (výšková nerovnost), mini-mapping Ray tracing - výpoèet odrazivosti svìtla pøi pouití svìtelných zdrojù od lesklých a odrazivých ploch objektù Generátor dynamické oblohy, od velmi zataené a po velmi jasnou oblohu, vèetnì východu a západu slunce. Výpoèet vrených stínù, v závislosti na datumu a poloze modelu na zemìkouli. Vrené stíny jsou plnì dynamické. Poloha slunce mùe být snadno zmìnìna simulací dráhy a pøesunem slunce Rùzné úrovnì prùhlednosti u povrchových textur Svìtelné zdroje - bodové, kuelové s rozdílným barevným odstínem pro získání maximální reality ve vizualizaci Animace v SoftCAD. 3D umoòuje zadávat polohy kamery a cílového bodu pohledu interaktivnì velmi pøesnì. Výsledná animace je velmi vìrná a dynamická, je-li v ní vyuita funkce anti-aliasing. Výsledný soubor animace je vytváøen ve formátu (AVI). Animace mùe být provedena vnì i uvnitø navreného 3D modelu.

8 SoftCAD.3D Obsahuje všechny nástroje pro modelaci a prezentaci 3D modelù s vynikajícím pomìrem cena/výkon Komunikace s jinými programy SoftCAD.3D disponuje širokou škálou formátù souborù pro komunikaci s jinými programy: DXF, DWG 2002(AutoCAD), AVI (animace), BMP, JPG, TIFF, PCX, PNG, GIF (bitmapové soubory), ASCII (import terénu), TXT, VRML (Internet), M3D (model SoftCAD.3D), M2D (pro export do software ArchiTECH.PC) Snadno se uèí, snadno se pouívá Dynamické vizuální uivatelské rozhraní zkracuje dobu výuky na minimum Nìkolik typù nápovìdy je pøipraveno pro urychlení práce On-line referenèní nápovìda v reálném èase vede uivatele krok za krokem a informuje ho kdykoliv o všech monostech, které jsou právì k dispozici Kontextuálnì - senzitivní nápovìda je souèástí referenèní nápovìdy a vysvìtluje pøístupnou formou všechny detaily software Multimediální výukové kurzy, které jsou souèástí nápovìdy objasòují všechny modelaèní metody názornou formou Dva praktické výukové kurzy (pro zaèáteèníky a pokroèilé) jsou nedílnou souèástí dodávky software SoftCAD.3D Software SoftCAD.3D je kompletnì lokalizován SoftCAD.3D je dodáván ve dvou verzích : SoftCAD.3D Architectural SoftCAD.3D Univerzal Ceny jsou uvedeny bez DPH Cena: ,- Cena: ,- (neobsahuje nástroje Zeï, Deska, Podlaí, Støecha a Budova) Více informací na: Distribuce 3 ULTRA Masarykova Blansko Tel/fax: GSM: k3ultra@ architech.cz WEB: CAD SOFTWARE Systémové poadavky Procesor (CPU) PENTIUM 100 MB volného místa na pevném disku Min. 1 GB RAM CD-ROM/DVD mechanika Grafická karta s rozlišením min. 800x600, 256 barev, ovladaè typu OpenGL - ICD WINDOWS 98/NT/2000/XP/Vista/7 Výrobce EdiCAD Francie
