1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Název: Téma: Autor: Číslo: Inovace a zkvalitnění výuky prostřednictvím ICT 20_kreslení dřevostavby modelace terénu, centrování půdorysu na terén Grafika - CAD systémy Ing. Lucie Hladká VY_32_INOVACE_IKT 20.pdf Datum: Ročník: Anotace: 1. ročník SOU, obor tesař Materiál popisuje práci s programem TurboFLOORPLAN Dům & Interiér & Zahrada PRO 15 možnosti modelace terénu, centrování půdorysu, nástroj hranice pozemku

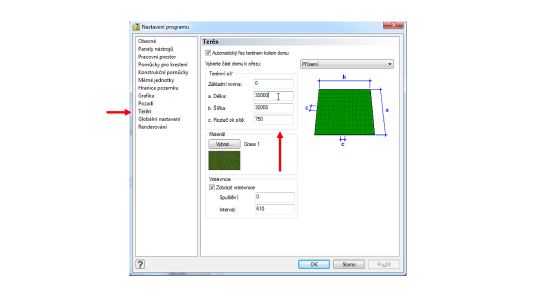

2 20. KRESLENÍ DŘEVOSTAVBY MODELACE TERÉNU, CENTROVÁNÍ PŮDORYSU NA TERÉN Půdorys lze jednoduše centrovat pouhým označením a volbou možnosti,,přesunout pod pravým tlačítkem na myši. Tímto způsobem přesuneme 1. i 2. podlaží a základové pasy. Rozměry terénu lze upravit v textové nabídce,,nastavení a,,nastavení programu. Zvolíme záložku,,terén a přepíšeme rozměry,,a a,,b. Pomocí panelu nástrojů terén lze,,terén modelovat do požadované podoby odpovídající skutečnosti.

3 Na modelaci použijeme především příkazy: kopce, svahové stupně, plošiny, a svahy.,,kopce můžete přidat do terénu jednoduše, jedním kliknutím myší. U kopce můžete určit výšku a tvar vrcholu.obecně průměr základu kopce má stejnou hodnotu jako výška kopce. Vložením více menších kopců zároveň můžete vytvořit jeden velký kopec. Kopec můžete vložit vedle plošin nebo svahů, prvky se automaticky spojí. Vytvoření kopců a údolí: 1. Zvolte Vložit > Terén > Kopce/Údolí, nebo klikněte na na záložce Terén. 2. V okně Kopce/Údolí zadejte výšku kopce v poli Výška.Zadáním záporné hodnoty se vytvoří údolí. 3. Pomocí rolovátka v poli Vrchol vyberte tvar vrcholu kopce. 4. Klikněte na OK. 5. Kliknutím vložte kopec. Jestliže chcete, můžete pokračovat ve vkládání dalších kopců. 6. Klikněte pravým tlačítkem a vyberte Dokončit.,,Svahový stupeň je kopec nebo svah z půdy bez daných hranic. Rozsáhlé svahové stupně můžete vidět například po stranách silnic, kde jsou použity kvůli kontrole hluku. V menším měřítku může přírodní svahový stupeň vypadat zajímavě například na pozadí vašeho návrhu. Svahové stupně mohou mít podporu z kamenů, cihel, ze dřeva a osázeny rostlinami nebo stromy. U svahového stupně můžete kontrolovat výšku a tvar vrcholu. Vytvoření svahového stupně/příkopu: 1. Zvolte Vložit > Terén > Svahové stupně/příkopy, nebo klikněte na na záložce Terén. 2. V okně Svahové stupně/příkopy zadejte výšku svahového stupně v poli Výška. Zadáním záporné hodnoty vytvoříte příkop. 3. Pomocí rolovátka v poli Vrchol vyberte tvar vrcholu svahového stupně. 4. Klikněte na OK.

4 5. Vyberte dva body pro určení délky vrchní části svahového stupně. Svahový stupeň se vytvoří směrem dolů a směrem ven od čáry. 6. Klikněte pravým tlačítkem a vyberte Dokončit.,,Plošina je relativně rozlehlá, plochá oblast země, situovaná v určité výšce. Plošinu vytvoříte definovaním tvaru pomocí výběru bodů. U plošiny můžete zadat výšku a tvar vrcholu. Jestliže plošina přichází do kontaktu s dalšími prvky na terénu, jako jsou kopce, prvky se automaticky spojí dohromady. Vytvoření plošiny: 1. Zvolte Vložit > Terén > Plošiny, nebo klikněte na na záložce Terén. 2. V okně Plošiny zadejte požadovanou výšku v poli Výška.Zadáním záporné hodnoty se vytvoří jáma. 3. Pomocí rolovátka v poli Vrchol vyberte obecný tvar plošiny.čím špičatější tvar, tím bude plošina strmější. 4. Klikněte na OK. 5. V kreslící ploše vyberte body, které definují obrys vršku plošiny. Poslední bod se automaticky uzavře s počátečním bodem. Plošina se vytvoří směrem dolů a na vnější stranu od obrysu. 6. Klikněte pravým tlačítkem a vyberte Dokončit.

5 ,,Svah je oblast země s přírodním zešikmením.při vytváření svahů vyberte dva body: první bod je počáteční bod svahu, druhý bod určuje délku a směr svahu.při vytváření svahů vyberte dva body: první bod je počáteční bod svahu, druhý bod určuje délku a směr svahu.jestliže svah přichází do kontaktu s dalšími prvky na terénu, jako jsou kopce nebo plošiny, prvky se automaticky spojí dohromady. Vytvoření svahu: 1. Zvolte Vložit > Terén > Svahy, nebo klikněte na na záložce Terén. 2. V okně Svahy zaškrtněte pole Výška. 3. V okně Výška zadejte požadovanou hodnotu. Všimněte si, že svahy jsou stavěny od horního povrchu terénu (nahoru nebo dolů). 4. Zaškrtněte pole Úhel. 5. V okně Úhel zadejte požadovaný úhel (ve stupních) svahu. Vyšší hodnota znamená strmější svah. 6. Klikněte na OK. 7. Vyberte počáteční bod svahu. Svah bude skloněný z tohoto bodu. Všimněte si, že strany svahu se roztáhnout přesně k okraji terénu. 8. Posuňte kurzor směrem, kterým chcete, aby svah směřoval. Zobrazí se protahovací kurzor. 9. Jakmile šipka míří správným směrem a svah má požadovanou velikost, kliknutím svah vložte.delší šipka znamená pozvolnější svah.kratší šipka vytvoří strmější svah.všimněte si, že jestliže bod, který vyberete není na okraji terénu, úroveň se vyhladí k vrchní části svahu. 10. Klikněte pravým tlačítkem a vyberte Dokončit.

6 ,,Hranice pozemku - při vytváření hranice pozemku pomocí výchozí metody referenčního ního úhlu jsou úhly měřeny pomocí kompasového směrníku a referenčního úhlu. Každý úhel je měřený v daném kvadrantu (SV, SZ, JV nebo JZ). Úhel je ostrý (menší než 90 ) od severního nebo jižního poledníku měřený k východu nebo západu. Například směrník S 90d00 00 V je 90º východně od severu. Standardně je úhel určen ve formátu stupně/minuty/sekundy, můžete ale vybrat desetinné stupně. Vytvoření hranice pozemku pomocí : 1. Ve 2D zobrazení plánu vyberte Zobrazit > Lupa a navigace > Optimální zvětšení,, nebo klikněte na v panelu nástrojů Ovládání zobrazení. Pomocí této volby se zobrazí celý terén do pohledu, takže můžete hranici vložit snadno a přesně. 2. Zvolte Vložit > Terén > Hranice pozemku, nebo klikněte na na záložce Terén. 3. Vyberte bod pro první kolík (sloup). Příkazový řádek se stane aktivním a zobrazí se možnost pro zadání přesné délky a směru. 4. Posuňte kurzor ve směru, ve kterém chcete, aby hranice pozemku vedla. Směr určí kvadrant, ve kterém pracujete, a ukazatel použitý pro kompasový směrník. Můžete také vybrat kvadrant (SV, SZ, JV nebo JZ) z nabídky v Příkazovém řádku po dokončení se nezapomeňte přepnout do pole Vzdálenost. 5. Zadejte délku hraniční čáry. Hodnota se objeví v poli Vzdálenost v příkazovém řádku. 6. Pro zadání směru čáry, buď určete požadovaný směr myší (sledujte výsledný úhel v Příkazovém řádku v poli Směr), nebo stiskněte klávesu

7 Tab pro přesun do pole Směr a zadejte požadovaný úhel a stistkněte ENTER. Zapamatujte si, že úhel je měřený od severního nebo jižního poledníku, měl by být mezi 0 a 90 stupni. 8. Pokračujte v definování zbývajících částí. Jakmile nadefinujete všechny části, klikněte pravým tlačítkem a vyberte Dokončit.Mezi prvním a posledním kolíkem se automaticky vytvoří čára, která tvar uzavře.
