3 Obsah: 1. IDENTIFIKAČNÍ ÚDAJE CÍLE KALIBRACE A VERIFIKACE MATEMATICKÉHO MODELU KANALIZAČNÍ SÍTĚ 4 3. SESTAVENÍ MATEMATICKÉHO MODELU...4 PROGRAMOVÉ VYBAVENÍ...4 TOPOLOGIE STOKOVÉ SÍTĚ A OBJEKTY NA NÍ...5 HYDROLOGICKÝ MODEL...6 HYDRAULICKÝ MODEL...7 SPECIFICKÉ POTŘEBY VODY...7 POŽADOVANÝ ROZSAH A PŘESNOST KALIBRACE A VERIFIKACE MODELU...7 VÝBĚR DAT PRO KALIBRACI A VERIFIKACI MATEMATICKÉHO MODELU STOKOVÉ SÍTĚ...9 KALIBRACE BEZDEŠTNÝCH PRŮTOKŮ...11 KALIBRACE DEŠŤOVÝCH PRŮTOKŮ SROVNÁNÍ MĚŘENÝCH A SIMULOVANÝCH KŘIVEK BEZDEŠTNÝCH PRŮTOKŮ V MĚRNÝCH PROFILECH...12 Q Q Q Q Q Q Q Q SROVNÁNÍ MĚŘENÝCH A SIMULOVANÝCH KŘIVEK DEŠŤOVÝCH PRŮTOKŮ V MĚRNÝCH PROFILECH...20 Q Q Q VYHODNOCENÍ KALIBRACE A VERIFIKACE MATEMATICKÉHO MODELU ZÁVĚR...31 Zakázka 3789/002 prosinec

4 1. Identifikační údaje Název: Kraj: Objednatel: Odvětví stavby: Zpracovatel dokumentace: Středočeský Město Jesenice Budějovická 303, Jesenice vodní hospodářství Vodohospodářský rozvoj a výstavba, a.s. Nábřežní 4, Praha 5 Datum: prosinec 2018 Pražské vodovody a kanalizace, a.s. Ke Kablu 971/1, Praha 2. Cíle kalibrace a verifikace matematického modelu kanalizační sítě Kalibrace modelu slouží pro stanovení takových sad parametrů modelu, které vedou k nejmenším odchylkám mezi výsledky simulace a měřenými daty, a tím k redukci nejistot. Pro identifikaci optimální sady parametrů může být použita metoda pokusů a omylů nebo matematické optimalizační techniky. Účelný postup při kalibraci je zapotřebí stanovit podle typu modelu odděleně pro jednotlivé dílčí procesy. Verifikace modelu umožňuje přezkoušení modelu pro jiná období a zatížení systému než při kalibraci. Výpočty při verifikaci se provádějí s jinou sadou měřených vstupních dat, avšak s kalibrovanými parametry modelu a porovnává se výsledek simulace s měřenými daty. Na základě verifikace je pak posouzeno, zda daný simulační model je pro řešení stanovené úlohy dostatečně přesný a může být použit. 3. Sestavení matematického modelu Programové vybavení Matematický model srážko-odtokového procesu z urbanizovaného území řeší nestacionární hydrologické i hydrodynamické procesy. Posouzení kapacity stávající kanalizační sítě je provedeno srážko-odtokovým modelem s nestacionárním výpočtem proudění. Pro zpracování generelu kanalizace (části řešeného matematickým modelem) bylo využito SW vybavení MIKE URBAN CS ve verzi 2017 od společnosti DHI a.s. Zakázka 3789/002 prosinec

5 Programový prostředek MIKE URBAN je profesionální nástroj pro výpočet povrchového odtoku, proudění vody, kvality vody a transportu sedimentu z urbanizovaných povodí a stokových sítí. V aplikaci MIKE URBAN je pomocí výpočetních jader možné zejména: Modelování srážko-odtokového procesu; Hydrodynamická analýza proudění vody v potrubí a otevřených kanálech; Modelování v reálném čase a propojení na SCADA systém; Dlouhodobá statistika zatížení stokových systému; Automatická kalibrace srážko-odtokového modelu; Správce variant; Transport sedimentu; Kvalita vody; Automatická optimalizace dimenze potrubí. Uživatelské rozhraní v aplikaci MIKE URBAN využívá z větší části technologie COM objektu programového prostředku ArcGIS tzn., že uživatel aplikace MIKE URBAN může z velké části využít standardní funkce převzaté z celosvětově ověřeného produktu GIS. Topologie stokové sítě a objekty na ní Matematický model stokové sítě byl sestaven na základě podkladů o kanalizační síti od provozovatele a objednatele. Byly použity podklady z GIS a zpracovaná studie Koncepce odvodnění Jesenice, Zdiměřice, Osnice (zpracovatel Stavby vodního hospodářství a krajinného inženýrství 01/2016). Na základě jejich analýzy bylo provedeno doplnění podkladů sestávající zejména z odhadu hloubkového uložení dešťové kanalizace v lokalitě Jesenice, Osnice, park Průhonice. Topologie kanalizační sítě Model obsahuje údaje o kanalizační síti na území města. Koncovými profily jsou pro splaškovou a jednotnou kanalizaci jednotlivé čistírny odpadních vod, pro dešťovou kanalizaci pak výustní objekty. Do modelu je zanesena kanalizační sít jednotná, splašková i dešťová. V rámci schematizace stokové sítě nebyly do modelu zadány kanalizační přípojky, uliční vpusti a kanalizace DN 200 a menší, pokud její rozsah významně neovlivňoval odtokové poměry z větších připojených celků. U kanalizace tlakové je dodrženo napojení jednotlivých producentů do definovaných bodů na gravitační kanalizaci, dle podkladů od provozovatele kanalizační sítě. Model kanalizační sítě tvoří: Počet uzlů 1827 Počet úseků 1770 Počet výustí 39 Celková délka modelované kanalizační sítě je cca 60 km. Zakázka 3789/002 prosinec

6 Objekty na kanalizační síti V modelu jsou zadány objekty na kanalizační síti. Jedná se o 17 čerpacích stanic na kanalizační síti a 4 čerpací stanice na ČOV. Čerpací stanice na kanalizační síti: Poř. č. č. zakázky umístění: značka: typ: Q: H: počet: Označení v modelu Jesenice 1 2P00131 ČS 1 ul. V Lázních SIGMA 150-GFHU 44 l/s 6 m 1 ks CS_01_Jesenice 2P00132 ČS 2 ul. Plavecká KSB Amarex NF /044 ULG m3/hod 9 m 1 ks 2 2P00132 ČS 2 ul. Plavecká KSB Amarex NF /044 ULG m3/hod 9 m 1 ks CS_02_Jesenice 2P00133 ČS 3 ul. Borová KSB Amarex S /002 UG m3/hod 33 m 1 ks 3 2P00133 ČS 3 ul. Borová KSB Amarex S /002 UG m3/hod 33 m 1 ks CS_03_Jesenice 2P00134 ČS 5 ul. Sluneční KSB AMAREX NF /032ULG165 10,37 l/s 10,76 m 1 ks 4 2P00134 ČS 5 ul. Sluneční KSB AMAREX NF /032ULG165 0,30-36,1 l/s 12,5-4,56 m 1 ks CS_05_Jesenice 2P00135 ČS 6 ul. U Rybníka KSB Amarex NF /044 ULG l/s 10,72 m 1 ks 5 2P00135 ČS 6 ul. U Rybníka KSB Amarex NF /044 ULG l/s 10,72 m 1 ks CS_06_Jesenice 2P00136 ČS 4 ul. Budějovická KSB Amarex S50-160/012UQ-146 0,3-5 l/s 33 m 1 ks 6 2P00136 ČS 4 ul. Budějovická KSB Amarex S50-160/012UQ-146 0,3-5 l/s 33 m 1 ks CS_04_Jesenice 2P00137 ČS 8 ul.k Belnici KSB Amarex N F /04 ULG m3/hod 27 m 1 ks 7 2P00137 ČS 8 ul. K Belnici KSB Amarex N F /04 ULG m3/hod 27 m 1 ks CS_08_Jesenice ČS 9 ul. Zdiměřická 8 ČS 9 ul. Zdiměřická CS_09_Jesenice Kocanda 2P00138 ČS 2 u potoka KSB Ama-porter 500 ND 1 6 l/s 9,7 m 1 ks 9 2P00138 ČS 2 u potoka KSB Ama-porter 502 ND 26 m3/hod 14 m 1 ks CS_02_Osnice_Kocanda 2P00139 ČS 3 u mlýna KSB Amarex NF /044 ULG m3/hod 9 m 1 ks 10 2P00139 ČS 3 u mlýna KSB Amarex NF /044 ULG m3/hod 9 m 1 ks CS_03_Osnice_Kocanda 2P00140 ČS 6 u obchodu KSB Amarex NF /044 ULG m3/hod 9 m 1 ks 11 2P00140 ČS 6 u obchodu KSB Amarex NF /044 ULG m3/hod 9 m 1 ks CS_06_Osnice_Kocanda Osnice 2P00229 ČS u Čov KSB Amarex S /002 UG m3/hod 33 m 1 ks 12 2P00229 ČS u Čov KSB Amarex S /002 UG m3/hod 33 m 1 ks CS_01_Osnice_Kocanda Zdiměřice 2P00145 ČS III Pod rybníkem ul. KSB Amarex N F /044 ULG-195 0,3-36,1 l/s 12,5-4,56 m 1 ks 13 2P00145 ČS III Pod rybníkem ul. KSB Amarex N F /044 ULG-195 0,3-36,1 l/s 12,5-4,56 m 1 ks CS_03_Zdimerice 2P00146 ČS II Labutí ul. KSB Amarex N F /034 ULG m3/h 4,14 m 1 ks 14 2P00146 ČS II Labutí ul. KSB Amarex N F /034 ULG m3/h 4,14 m 1 ks CS_02_Zdimerice 2P00328 ČS IV ul. Ke Kapličce Wilo Emu FA ZV 2,7 l/s 12 m 1 ks 15 2P00328 ČS IV ul. Ke Kapličce Wilo Emu FA ZV 2,7 l/s 12 m 1 ks CS_04_Zdimerice H.Jirčany 2P00147 ČS ul. U Studny KSB Amaporter 603 ND-1 0,3-11 l/s 12,5-4,56 m 1 ks 16 2P00147 ČS ul. U Studny KSB Amaporter 603 ND-1 0,3-11 l/s 12,5-4,56 m 1 ks CS_01_Horni_Jircany Průhonice 2P00290 ČS ul. Karafiátová KSB Amarex S /002 UG m3/hod 33 m 1 ks 17 2P00290 ČS ul. Karafiátová KSB Amarex S /002 UG m3/hod 33 m 1 ks CS_01_Pruhonice_Karafiatova Hydrologický model Hranice jednotlivých kanalizačních okrsků byly zpracovány v grafickém formátu v SW ArcMap a byly importovány do MIKE URBAN. Okrsky tvoří uzavřené polygony bez přesahů a mezer. Velikost jednotlivých povodí závisí na především na hustotě kanalizační sítě a spádové oblasti kanalizace. Hydrologický model jednotné kanalizační sítě je v generelu kanalizace zadán s následujícími parametry: Průměrná velikost kanalizačních okrsků 0.5 ha Počet kanalizačních okrsků na jednotné kanalizaci 118 Plocha odvodňovaná jednotnou kanalizací 59 ha Zakázka 3789/002 prosinec

7 Hydrologický model dešťové kanalizační sítě je v generelu kanalizace zadán s následujícími parametry: Průměrná velikost kanalizačních okrsků 0.6 ha Počet kanalizačních okrsků na dešťové kanalizaci 323 Plocha odvodňovaná dešťovou kanalizací 189 ha Celková odvodňovaná plocha je 248 ha. Výpočet povrchového odtoku je proveden na základě TAC metody (Time Area Curve). Procento nepropustných ploch bylo zadáno na základě vzorového hektaru a místních znalostí, validováno bylo nad leteckým snímkem povodí. Doba koncentrace na povodí a redukční faktor jsou zadány na základě kalibrace modelu pro každé povodí k jednotlivým měrným profilům zvlášť a jsou uvedeny v kapitole 6. Vyhodnocení kalibrace a verifikace matematického modelu. Hydraulický model Pro výpočet proudění v kanalizační síti byl použit hydrodynamický nestacionární model, který je součástí SW MIKE URBAN. Tento model umožňuje simulovat vliv zpětného vzdutí, tlakové proudění a vytékání vody na terén. V hydraulickém modelu jsou zahrnuty všechny úseky kanalizační sítě a všechny šachty a objekty, na základě podkladů z GIS provozovatele kanalizační sítě a na základě podkladů předaných městem Jesenice studie Koncepce odvodnění Jesenice, Zdiměřice, Osnice (zpracovatel Stavby vodního hospodářství a krajinného inženýrství, 01/2016). Pro úseky byla použita drsnost n=0.015 pro všechny materiály použité pro jednotlivá potrubí. Ztráty v šachtách nebyly ve výpočtu vzhledem k velikosti šachet a vzhledem k topologii sítě uvažovány. Nastavené parametry byly validovány při kalibraci. Specifické potřeby vody Specifická potřeba vody vycházela z podkladů provozovatele kanalizační sítě. Zpracovatel měl k dispozici výpis spotřeby vody jednotlivých producentů odpadních vod ve formátu *.xls. Data obsahují údaje o odběrech vody v domácnostech, občanské technické vybavenosti i průmyslu bez rozlišení. Tato data byla podkladem pro kalibraci bezdeštných průtoků. Požadovaný rozsah a přesnost kalibrace a verifikace modelu Data použitá pro kalibraci a verifikaci modelů musí pokrýt celou šíři nejrůznějších událostí: bezdeštné průtoky, srážkové odtoky způsobené méně vydatnými dlouhotrvajícími dešti, významné srážkové odtoky s překročením škrceného odtoku na ČOV způsobené intenzivními krátkými dešti. Pro kalibraci by kromě bezdeštných průtoků měly být použity minimálně 2-3 relevantní nezávislé srážkové události s příslušnými měřenými daty ve stokové síti, pro verifikaci pak alespoň 2 události. Zakázka 3789/002 prosinec

8 Měřenými daty jsou průtoky v potrubí (např. škrcené odtoky z OK, průtok v závěrném profilu/přítok na ČOV) a vodní stavy (zpravidla na přelivné hraně OK nebo v retenčním prostoru). Při kalibraci a verifikaci je nutno porovnat odchylky mezi vypočtenými a naměřenými veličinami (průtoky, vodní stavy, koncentrace). Porovnávají se: maximum, objem, resp. látkové množství čas dosažení maxima, průběhy veličin (hydrogramy, případně polutogramy). Pro objektivní srovnání je zapotřebí zahrnout všechna tato kritéria současně. Jako měřítko odchylek se nejčastěji používá relativní odchylka simulovaných a měřených veličin zprůměrovaná pro n dešťových událostí použitých pro kalibraci, resp. verifikaci. Tato odchylka pak ukazuje systematické nadhodnocování či podhodnocování výsledku. Kalibraci a verifikaci hydrogramů v rámci koncepčních úloh lze považovat za uspokojivou, pokud odchylky objemu, maximálního průtoku nebo vodního stavu v každém měrném profilu nepřekračují hodnoty 10 % při kalibraci a 20 % při verifikaci modelu. Rozdíly v časové synchronizaci průběhů veličin včetně doby dosažení maxima by neměly být větší než 5 min. Úspěšnost kalibrace a verifikace je doložena vypočtenými odchylkami a grafickým znázornění průběhů simulovaných a měřených veličin pro kalibrační a verifikační události. Míra odchylky je velmi úzce svázána se správností použitého modelu, matematickou formulací procesů, s kvalitou měřených vstupních dat (zpravidla dešťů), ale i dat o povodí a stokové síti. Závisí tedy také na rozsahu a správnosti dat poskytnutých provozovatelem či správcem kanalizace a na finančních prostředcích vynaložených pro jejich případné ověření a doplnění. Ne vždy tak může být doporučená míra odchylky dosažitelná. Vzhledem k extrémním klimatickým podmínkám, které byly v době monitorovací kampaně (období s velmi malou četností výskytu srážkových událostí, které pro je dané roční období velmi nezvyklé), byly pro kalibraci dešťových průtoků použity 2 srážkové události a pro verifikaci 1 srážková událost. Odchylky byly následně posuzovány souhrnně pro všechny 3 události. Zakázka 3789/002 prosinec

9 Výběr dat pro kalibraci a verifikaci matematického modelu stokové sítě Monitorovací kampaň byla provedena v rámci Generelu kanalizace. Zpracovatel měl k dispozici data z kampaně, kterou prováděla firma PVK, a.s. v termínu až Monitoring byl proveden v rozsahu: Měřená veličina Počet měrných profilů Průtoky (Q, v, h) 8 Hladiny (h) 1 Srážky (i) 3 Podrobně je monitoring popsán v části A.2 Monitorovací kampaň na stokové síti pro oblast Jesenice a okolí Zpracovatel měl k dispozici data z měrné kampaně ve formátech *.dfs, který byl převeden do formátu*.dfs0. Ten lze použít jako podklad pro kalibraci a verifikaci v prostředku MIKE URBAN bez jakýchkoliv uživatelských zásahů. Tím je eliminováno riziko vzniku náhodné nebo systematické chyby. Naměřená data byla analyzována s ohledem na vazbu srážkových událostí a odezvu průtoků v měrných profilech v kanalizační síti. Z uvedeného období byly vybrány vhodné sady dat o průtocích, hladinách, rychlostech a intenzitách srážek pro kalibraci a verifikaci dešťových průtoků. Na základě analýzy byla rovněž vybrána data vhodná pro kalibraci bezdeštných průtoků. Kalibrace a verifikace dešťových průtoků byla provedena pro následující srážkové epizody: Začátek srážkové události Konec odezvy v síti na všech měrných profilech Úloha : :00 kalibrace : :30 kalibrace : :00 verifikace Kalibrace bezdeštných průtoků byla provedena pro časové období :00 až :00 Zakázka 3789/002 prosinec

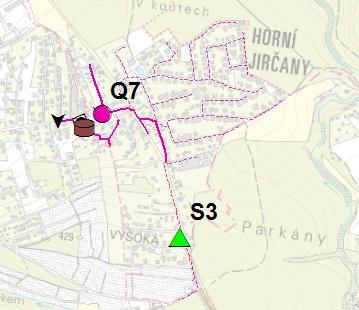

10 Orientační rozmístění měrných profilů (podrobně jsou kalibrační profily znázorněny v grafické příloze B.1.3 Přehledná situace monitoringu): Legenda: Zakázka 3789/002 prosinec

11 Kalibrace bezdeštných průtoků Splaškový průtok je kalibrován objemově. Do modelu je zadávána hodinová nerovnoměrnost z konkrétního dne, na který probíhá kalibrace modelu. Kalibrace bezdeštného průtoku tak nemůže postihnout náhodné spínání čerpacích stanic v povodí kalibračního profilu, které se mohou a velmi často také vyskytují. Kalibračním parametrem, kterým je zvyšován či snižován objem vody v modelu je hodnota SCALING FACTOR v okrajové podmínce modelu. Kalibrace dešťových průtoků Při kalibraci dešťového průtoku je nejdůležitější určit, z jaké části nepropustných ploch v povodí se voda dostane do stokové sítě. Ne všechny objekty totiž budou na jednotnou/dešťovou kanalizaci napojeny. Větší procento napojení se dá očekávat v centrální části města, menší naopak v jeho okrajových částech. Při kalibraci dešťového průtoku na jednotné kanalizaci je používán tzv. HOTSTART, což je vlastně nastavení systému tak, aby na začátku deště byly v síti stejné podmínky, jako jsou při zkalibrovaném splaškovém průtoku. Zakázka 3789/002 prosinec

12 4. Srovnání měřených a simulovaných křivek bezdeštných průtoků v měrných profilech Legenda: Průtok naměřený při monitorovací kampani Průtok výsledek simulace na matematickém modelu kanalizační sítě Q1 Tabulka 4.1: Objemová odchylka v měrném profilu Úloha Kalibrace Profil Q1 - Jesenice, ul. K Rybníku - přítok na ČOV Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.1: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

13 Q2 Tabulka 4.2: Objemová odchylka v měrném profilu Úloha Profil Kalibrace Q2 - Jesenice, ul. K Rybníku Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.2: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

14 Q3 Úloha Kalibrace Tabulka 4.3: Objemová odchylka v měrném profilu Časový interval Profil Q3 - Jesenice, křižovatka ulic K Domku a Luční Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.3: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

15 Q4 Tabulka 4.4: Objemová odchylka v měrném profilu Úloha Profil Kalibrace Q4 - Zdiměřice, ul. Ke Kapli - přítok na ČOV Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.4: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

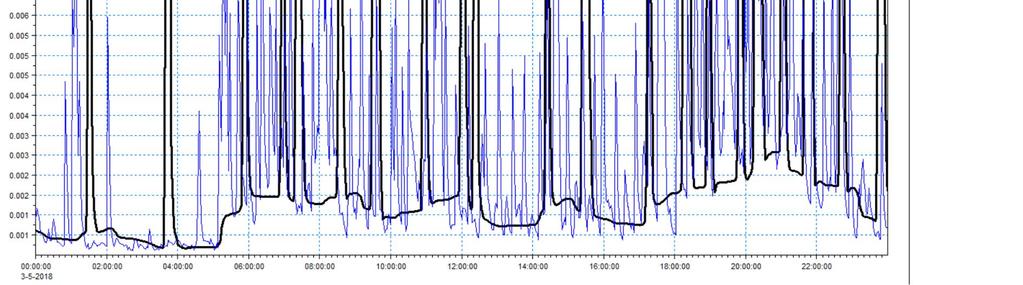

16 Q5 Tabulka 4.5: Objemová odchylka v měrném profilu Úloha Profil Kalibrace Q5 - Průhonice - Osnice - přítok na ČOV Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.5: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

17 Q6 Tabulka 4.6: Objemová odchylka v měrném profilu Úloha Profil Kalibrace Q6 - Kocanda, ul. Ke mlýnu Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.6: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

18 Q7 Tabulka 4.7: Objemová odchylka v měrném profilu Úloha Profil Kalibrace Q7 - Horní Jirčany, ul. Dolnojirčanská Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.7: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

19 Q8 Tabulka 4.8: Objemová odchylka v měrném profilu Úloha Profil Kalibrace Q8 - Jesenice, ul. Jívová Časový interval Objem V [m 3 ] Od měřená odch. r i Do simul. [%] : : Obrázek 4.8: Porovnání měřeného a simulovaného průtoku v měrném profilu Zakázka 3789/002 prosinec

20 5. Srovnání měřených a simulovaných křivek dešťových průtoků v měrných profilech Legenda: Průtok naměřený při monitorovací kampani Průtok výsledek simulace na matematickém modelu kanalizační sítě Q1 Měrný profil Q1 je umístěn před nátokem na ČOV. Z porovnání hodnot měřených a simulovaných plyne závěr, že pod měrným profilem má kanalizace zmenšenou kapacitu, patrně vlivem nánosu v profilech na přítoku k ČOV. Tato skutečnost je doložena v hydrogramech k jednotlivým srážkovým událostem. Model byl nakalibrován v souladu s provozním stavem, tedy zúžený profil. Při posouzení stávajícího stavu se s tímto provozním stavem v systému nebude uvažovat. Pro odstranění nánosu bude třeba kanalizaci čistit v krátkých časových intervalech, což je možné provozovateli doporučit. Tím se docílí vyšší spolehlivosti sítě. Tabulka 5.1: Odchylky v měrném profilu Úloha Kalibrace a verifikace Profil Q1 - Jesenice, ul. K Rybníku - přítok na ČOV Dešťová událost Max. průtok Objem Čas výskytu Q max [m 3 /s] V [m 3 ] Q max [hh:mm] Od měřená odch. r i měřená odch. r i měřená rozdíl Do simul. [%] simul. [%] simul. [hod] : : : :18 +00: : : : :43 +00: : : : :08 +00:02 průměr :02 Zakázka 3789/002 prosinec

21 Obrázek 5.1: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :42 do :00 (simulace pro zúžený profil kanalizace v trati pod měrným profilem) Obrázek 5.2: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :42 do :00 (simulace pro zcela průtočný profil kanalizace v trati pod měrným profilem) Zakázka 3789/002 prosinec

22 Obrázek 5.3: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :00 do :30 (simulace pro zúžený profil kanalizace v trati pod měrným profilem) Obr. 1 Obrázek 5.4: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :00 do :30 (simulace pro zcela průtočný profil kanalizace v trati pod měrným profilem) Zakázka 3789/002 prosinec

23 Obrázek 5.5: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :30 do :00 (simulace pro zúžený profil kanalizace v trati pod měrným profilem) Obrázek 5.6: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :30 do :00 (simulace pro zcela průtočný profil kanalizace v trati pod měrným profilem) Zakázka 3789/002 prosinec

24 Q2 Tabulka 5.2: Odchylky v měrném profilu Úloha Kalibrace a verifikace Profil Q2 - Jesenice, ul. K Rybníku Dešťová událost Max. průtok Objem Čas výskytu Q max [m 3 /s] V [m 3 ] Q max [hh:mm] Od měřená odch. r i měřená odch. r i měřená rozdíl Do simul. [%] simul. [%] simul. [hod] : : : :13 +00: : : : :36-00: : : : :00 00:00 průměr :00 Obrázek 5.7: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :42 do :00 Zakázka 3789/002 prosinec

25 Obrázek 5.8: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :00 do :30 Obr. 2 Obrázek 5.9: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :30 do :00 Zakázka 3789/002 prosinec

26 Q3 V měrném profilu je při deštích patrný přítok extravilánových vod způsobený s největší pravděpodobností nekapacitním propustkem pod ulicí Budějovická. Tento problém je popsán ve studii Koncepce odvodnění Jesenice, Zdiměřice, Osnice (zpracovatel Stavby vodního hospodářství a krajinného inženýrství, 01/2016). K přítoku extravilánových vod do systému dochází pravidelně cca 0.5 až 2.5 hod po skončení deště, v závislosti na vydatnosti deště a nasycení povodí. Obrázek 5.10: Výřez ze situace B.1.3 studie Koncepce odvodnění Jesenice, Zdiměřice, Osnice Zakázka 3789/002 prosinec

27 Obrázek 5.11: Simulovaný a měřený průtok při srážkové epizodě dne s vyznačením půtoku extravilánových vod. Obrázek 5.12: Simulovaný a měřený průtok při srážkové epizodě dne s vyznačením půtoku extravilánových vod. Zakázka 3789/002 prosinec

28 Obrázek 5.13: Simulovaný a měřený průtok při srážkové epizodě dne s vyznačením půtoku extravilánových vod. Tabulka 5.3: Odchylky v měrném profilu Úloha Kalibrace a verifikace Profil Q3 - Jesenice, křižovatka ulic K Domku a Luční Dešťová událost Max. průtok Objem Čas výskytu Q max [m 3 /s] V [m 3 ] Q max [hh:mm] Od měřená odch. r i měřená odch. r i měřená rozdíl Do simul. [%] simul. [%] simul. [hod] : : : :14 00: : : : :36 00: : : : :01-00:02 průměr :00 Zakázka 3789/002 prosinec

29 Obrázek 5.14: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :42 do :00 Obrázek 5.15: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :00 do :30 Zakázka 3789/002 prosinec

30 Obrázek 5.16: Porovnání měřeného a simulovaného průtoku v měrném profilu v časovém úseku od :30 do :00 Zakázka 3789/002 prosinec

31 6. Vyhodnocení kalibrace a verifikace matematického modelu Při kalibraci dešťových průtoků byly pro povodí k jednotlivým měrným profilům nastaveny následující hydrologické parametry. Měrný profil Redukční faktor Příslušná plocha [ha] Průměrný odtokový koeficient Doba koncentrace [min] Q Q Q Stav_destova Stav_jednotna Celková plocha povodí [ha] Průměrný odtokový koef. [-] Závěr Z výsledků kalibrace a verifikace vyplývá, že model byl nastaven tak, aby simulované průtoky reprezentovaly skutečný stav zatížení kanalizační sítě při srážkových epizodách i skutečný stav při simulaci bezdeštných průtoků. V Praze 12/2018 Za zpracovatelský tým Ing. Karolína Koutníková Zakázka 3789/002 prosinec
