1 ZAVÁDĚNÍ RETENČNÍCH A INFILTRAČNÍCH ADAPTAČNÍCH OPATŘENÍ V POVODÍ MORAVY URBANIZOVANÁ POVODÍ Kolektiv autorů

2 OBSAH Úvod Přínosy HDV Řešená lokalita Návrh opatření Dimenzování opatření Měrné náklady Závěr

3 Hospodaření s dešťovou vodou DLE OPŽP Evapotranspirace, výpar Infiltrace, dotace podzemních vod Povrchový odtok DLE OPŽP Evapotranspirace, výpar Infiltrace, dotace podzemních vod Povrchový odtok

4 Přínosy snížení odtoku Snížení hydraulického a látkového zatížení toků (ať již z odlehčovacích komor jednotné kanalizace nebo z dešťové kanalizace) Vsakováním se obnovuje zásoba podzemních vod a zásobování recipientů v době sucha Umožnění navrhovat menší profily stok a objemy dešťových nádrží a zatěžuje méně ČOV, čímž se zvyšuje účinnost čištění odpadních vod Zvýšení výparu a zlepšení mikroklimatu v urbanizovaných oblastech Zařízení HDV jsou často součástí ploch veřejné zeleně a estetickým přínosem pro urbanizované území Možnost zpětného využívání DV v nemovitostech jako vody užitkové (WC, závlaha, praní, úklid) se snižuje se tak potřeba pitné vody.

5 Typické urbanizované povodí

6 Hydrogeologické podmínky Vysoká hladin HDV Jílovité a prachovité zeminy (koef.vsaku5,07*10-7 m/s )

7 Odvodňované plochy Celková redukovaná plocha je 4,64 ha OKRES NEREDUKOVANÁ PLOCHA (ha) PLOCHY POVRCHŮ A i (m 2 ) - REDUKOVANÉ STŘECHY CHODNÍKY ASF. PLOCHY ostatní zelnené normální CELKEM souč. odtoku Ψ (-) 1A B A B A B

8 Navržená opatření

9 Jednotlivá opatření Podzemní bloky UR01 Vsakovací průleh UR02 Vsakovací rýha UR03 Žlaby RONN UR04 Retenční nádrž UR05 Zelené střechy UR07

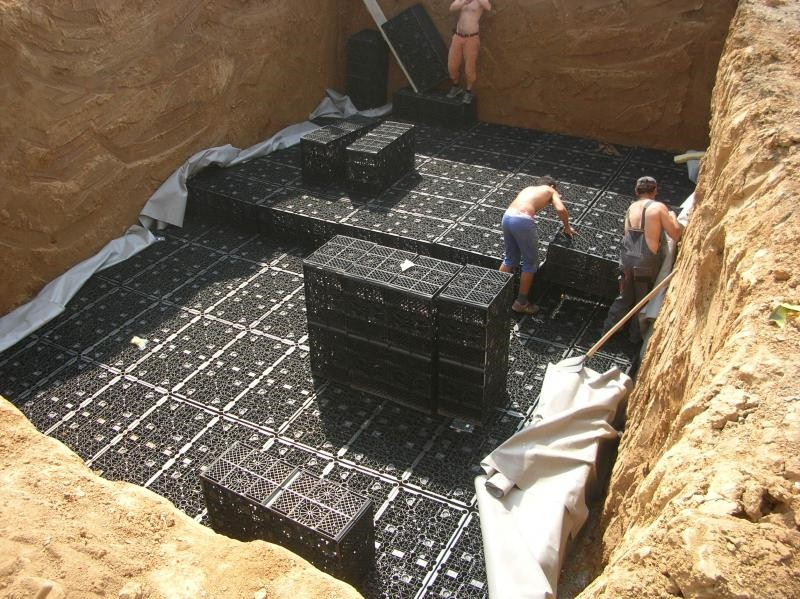

10 KATALOGOVÝ LIST OPATŘENÍ Urbanizovaná povodí Název: Podzemní zasakovací nádrž UR1

11 KATALOGOVÝ LIST OPATŘENÍ Urbanizovaná povodí Název: Vsakovací průleh UR2

12 KATALOGOVÝ LIST OPATŘENÍ Urbanizovaná povodí Název: Vsakovací průleh - rýha UR3

13 KATALOGOVÝ LIST OPATŘENÍ Urbanizovaná povodí Název: Vsakovací rýha UR4

14 KATALOGOVÝ LIST OPATŘENÍ Urbanizovaná povodí Název: Vsakovací nádrž UR5

15 KATALOGOVÝ LIST OPATŘENÍ Název: Urbanizovaná povodí Zelené střechy UR7

16 Dimenzování ÚSEK Okres Odvodňovaná plocha [ha] redukovaná plocha [ha] intenzita deště [l/s/ha] Průtok Q [l/s] Průtok Q c [l/s] Odtok [l/s] Kapacitní Kapacitní SPÁD Dimenze průtok rychlost [%] [mm] [l/s] [l/s] kód číslo okresu celková S red C 11A C C1 11B D q 15min z povodí celkem Q 0 DN Q kap v kap i zdroj [45] Q=q 15min* Sred Ʃ 3 l/s/ha z hydraulických tabulek NÁDRŽ Ro 01 rozměr 12x18.4x0,6 (při plnění 0,9), retenční objem m3 - přepad 3l/s/ha ČSN A2 NEMÁ POVODÍ OKR A + 11B A přičteno 4.74l /s - regulované mn. Z Ro01 A2-1 7A A2 7B l/s +OKR A +7B NÁDRŽ Ro 02 rozměr 7.2x16.8x0.6 (při plnění 0,9), retenční objem m3 - přepad 3l/s/ha ČSN A B OKR. 11A + 11B l/s + OKR. 6 NÁDRŽ Ro 03 rozměr 8.8x16x0.6 (při plnění 0,9), retenční objem m3 - přepad 3l/s/ha ČSN B B NEMÁ POVODÍ OKR B OKR A A 1B OKR.1B A 1A OKR. 12 až B +1A A OKR. 1 až 12 A NEMÁ POVODÍ Ro 04 retenční objem 575 m3 - přepad 50 l/s ČSN759010

17 Náklady Kód opatření jednotková cena za měrnou jednotku Kč/měrnou jednotku [tis. Kč] Finanční náklady na realizaci [tis. Kč] UR01 Podzemní zasakovací nádrž 483 m UR02 Vsakovací průleh 565 m UR03a Vsakovací průleh - rýha 267 m UR03b Vsakovací průleh - rýha 125 m UR04 Vsakovací rýha m UR05 Vsakovací nádrž 288 m UR06 UR07 Umělý mokřad Název opatření Střešní zahrady - zelené střechy UR07.1 Retenční střecha meandrový sytém měrná jednotka plocha, délka, počet ks UR07.2 Lehká střecha m UR07.3 Přírodní střecha UR07.4 Šikmá střecha UR07.5 Střešní zahrada i 2) 4) 2) 4) 2) 4) 3) 2) 4) 3) 2) 4) 2) 4) 1) 2) i Název opatření Finanční náklady na realizaci [tis. Kč] 1) Úprava střešních svodů 504 2) Propojení opatření - PVC DN ) Přeložka VO 253 4) Úprava zeleně 218

18 Náklady Kód opatření Finanční náklady na realizaci Zadržený objem Náklady na objem zadržené vody Název opatření [tis. Kč] [m 3 ] [Kč/m 3 ] UR01 Podzemní zasakovací nádrž UR02 Vsakovací průleh UR03a Vsakovací průleh - rýha UR03b Vsakovací průleh - rýha UR04 Vsakovací rýha UR05 Vsakovací nádrž UR06 Umělý mokřad UR07 Střešní zahrady - zelené střechy UR07.1 Retenční střecha meandrový sytém UR07.2 Lehká střecha UR07.3 Přírodní střecha UR07.4 Šikmá střecha UR07.5 Střešní zahrada Finanční náklady na realizaci [tis. Kč] Zadržený objem - návrhový stav W [m3] 1900 Náklady na objem zadržené vody [Kč/m3] 14566

19 ZÁVĚR Kontakt : Vlastimil Karlík karlik@koaliceproreky.cz Děkuji za pozornost
