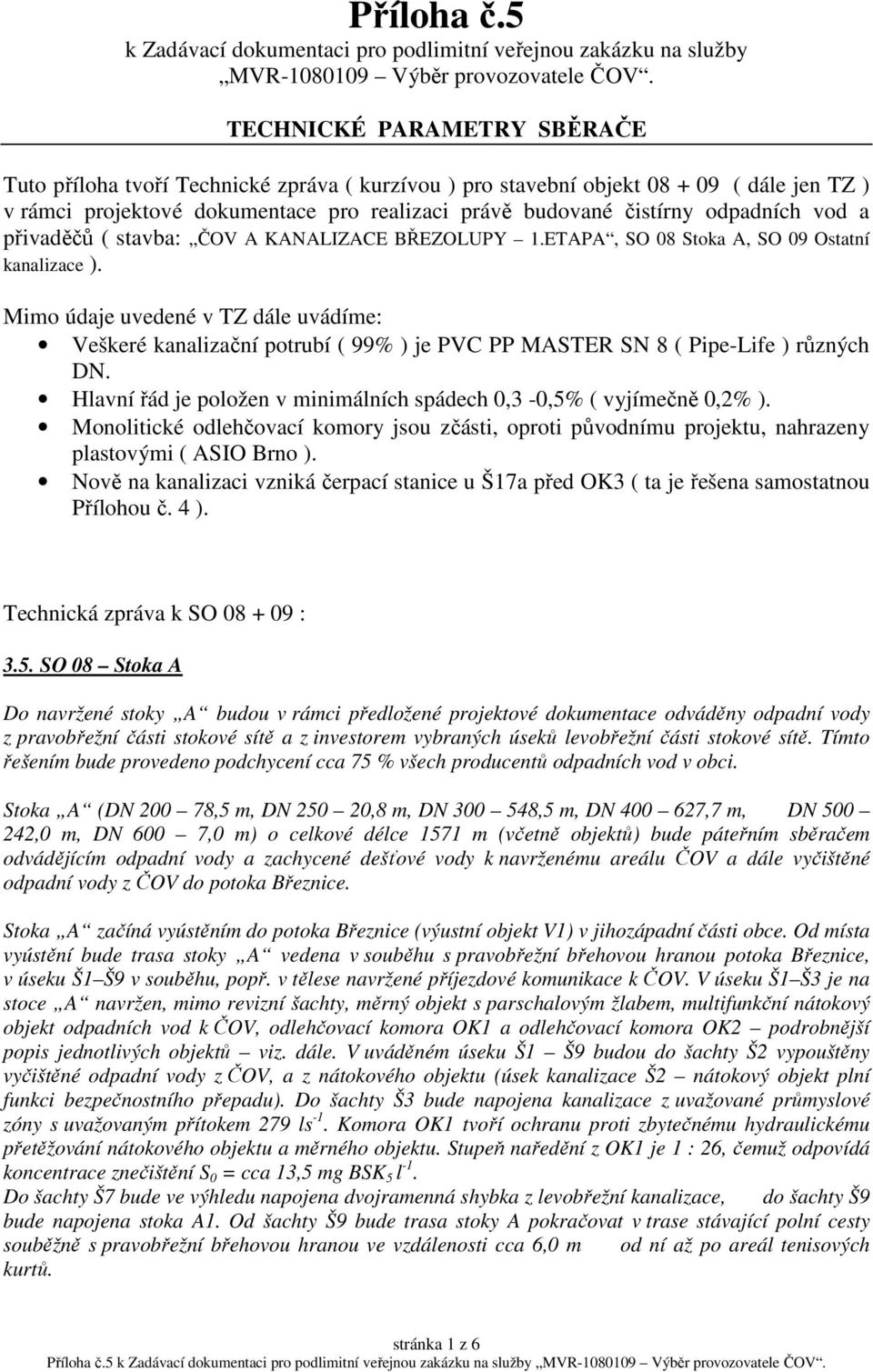

1 Příloha č.5 k Zadávací dokumentaci pro podlimitní veřejnou zakázku na služby MVR Výběr provozovatele ČOV. TECHNICKÉ PARAMETRY SBĚRAČE Tuto příloha tvoří Technické zpráva ( kurzívou ) pro stavební objekt ( dále jen TZ ) v rámci projektové dokumentace pro realizaci právě budované čistírny odpadních vod a přivaděčů ( stavba: ČOV A KANALIZACE BŘEZOLUPY 1.ETAPA, SO 08 Stoka A, SO 09 Ostatní kanalizace ). Mimo údaje uvedené v TZ dále uvádíme: Veškeré kanalizační potrubí ( 99% ) je PVC PP MASTER SN 8 ( Pipe-Life ) různých DN. Hlavní řád je položen v minimálních spádech 0,3-0,5% ( vyjímečně 0,2% ). Monolitické odlehčovací komory jsou zčásti, oproti původnímu projektu, nahrazeny plastovými ( ASIO Brno ). Nově na kanalizaci vzniká čerpací stanice u Š17a před OK3 ( ta je řešena samostatnou Přílohou č. 4 ). Technická zpráva k SO : 3.5. SO 08 Stoka A Do navržené stoky A budou v rámci předložené projektové dokumentace odváděny odpadní vody z pravobřežní části stokové sítě a z investorem vybraných úseků levobřežní části stokové sítě. Tímto řešením bude provedeno podchycení cca 75 % všech producentů odpadních vod v obci. Stoka A (DN ,5 m, DN ,8 m, DN ,5 m, DN ,7 m, DN ,0 m, DN 600 7,0 m) o celkové délce 1571 m (včetně objektů) bude páteřním sběračem odvádějícím odpadní vody a zachycené dešťové vody k navrženému areálu ČOV a dále vyčištěné odpadní vody z ČOV do potoka Březnice. Stoka A začíná vyústěním do potoka Březnice (výustní objekt V1) v jihozápadní části obce. Od místa vyústění bude trasa stoky A vedena v souběhu s pravobřežní břehovou hranou potoka Březnice, v úseku Š1 Š9 v souběhu, popř. v tělese navržené příjezdové komunikace k ČOV. V úseku Š1 Š3 je na stoce A navržen, mimo revizní šachty, měrný objekt s parschalovým žlabem, multifunkční nátokový objekt odpadních vod k ČOV, odlehčovací komora OK1 a odlehčovací komora OK2 podrobnější popis jednotlivých objektů viz. dále. V uváděném úseku Š1 Š9 budou do šachty Š2 vypouštěny vyčištěné odpadní vody z ČOV, a z nátokového objektu (úsek kanalizace Š2 nátokový objekt plní funkci bezpečnostního přepadu). Do šachty Š3 bude napojena kanalizace z uvažované průmyslové zóny s uvažovaným přítokem 279 ls -1. Komora OK1 tvoří ochranu proti zbytečnému hydraulickému přetěžování nátokového objektu a měrného objektu. Stupeň naředění z OK1 je 1 : 26, čemuž odpovídá koncentrace znečištění S 0 = cca 13,5 mg BSK 5 l -1. Do šachty Š7 bude ve výhledu napojena dvojramenná shybka z levobřežní kanalizace, do šachty Š9 bude napojena stoka A1. Od šachty Š9 bude trasa stoky A pokračovat v trase stávající polní cesty souběžně s pravobřežní břehovou hranou ve vzdálenosti cca 6,0 m od ní až po areál tenisových kurtů. stránka 1 z 6

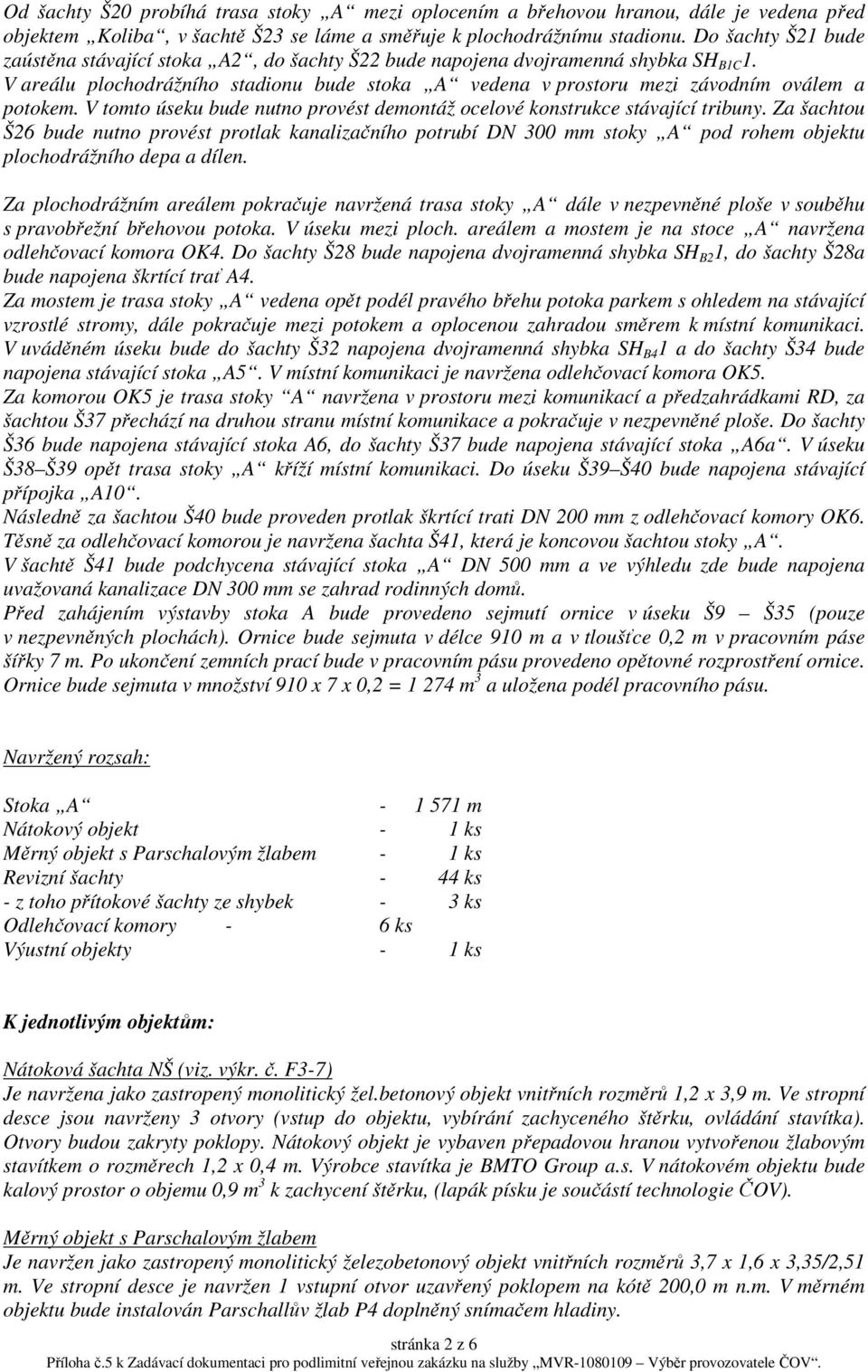

2 Od šachty Š20 probíhá trasa stoky A mezi oplocením a břehovou hranou, dále je vedena před objektem Koliba, v šachtě Š23 se láme a směřuje k plochodrážnímu stadionu. Do šachty Š21 bude zaústěna stávající stoka A2, do šachty Š22 bude napojena dvojramenná shybka SH B1C 1. V areálu plochodrážního stadionu bude stoka A vedena v prostoru mezi závodním oválem a potokem. V tomto úseku bude nutno provést demontáž ocelové konstrukce stávající tribuny. Za šachtou Š26 bude nutno provést protlak kanalizačního potrubí DN 300 mm stoky A pod rohem objektu plochodrážního depa a dílen. Za plochodrážním areálem pokračuje navržená trasa stoky A dále v nezpevněné ploše v souběhu s pravobřežní břehovou potoka. V úseku mezi ploch. areálem a mostem je na stoce A navržena odlehčovací komora OK4. Do šachty Š28 bude napojena dvojramenná shybka SH B2 1, do šachty Š28a bude napojena škrtící trať A4. Za mostem je trasa stoky A vedena opět podél pravého břehu potoka parkem s ohledem na stávající vzrostlé stromy, dále pokračuje mezi potokem a oplocenou zahradou směrem k místní komunikaci. V uváděném úseku bude do šachty Š32 napojena dvojramenná shybka SH B4 1 a do šachty Š34 bude napojena stávající stoka A5. V místní komunikaci je navržena odlehčovací komora OK5. Za komorou OK5 je trasa stoky A navržena v prostoru mezi komunikací a předzahrádkami RD, za šachtou Š37 přechází na druhou stranu místní komunikace a pokračuje v nezpevněné ploše. Do šachty Š36 bude napojena stávající stoka A6, do šachty Š37 bude napojena stávající stoka A6a. V úseku Š38 Š39 opět trasa stoky A kříží místní komunikaci. Do úseku Š39 Š40 bude napojena stávající přípojka A10. Následně za šachtou Š40 bude proveden protlak škrtící trati DN 200 mm z odlehčovací komory OK6. Těsně za odlehčovací komorou je navržena šachta Š41, která je koncovou šachtou stoky A. V šachtě Š41 bude podchycena stávající stoka A DN 500 mm a ve výhledu zde bude napojena uvažovaná kanalizace DN 300 mm se zahrad rodinných domů. Před zahájením výstavby stoka A bude provedeno sejmutí ornice v úseku Š9 Š35 (pouze v nezpevněných plochách). Ornice bude sejmuta v délce 910 m a v tloušťce 0,2 m v pracovním páse šířky 7 m. Po ukončení zemních prací bude v pracovním pásu provedeno opětovné rozprostření ornice. Ornice bude sejmuta v množství 910 x 7 x 0,2 = m 3 a uložena podél pracovního pásu. Navržený rozsah: Stoka A m Nátokový objekt - 1 ks Měrný objekt s Parschalovým žlabem - 1 ks Revizní šachty - 44 ks - z toho přítokové šachty ze shybek - 3 ks Odlehčovací komory - 6 ks Výustní objekty - 1 ks K jednotlivým objektům: Nátoková šachta NŠ (viz. výkr. č. F3-7) Je navržena jako zastropený monolitický žel.betonový objekt vnitřních rozměrů 1,2 x 3,9 m. Ve stropní desce jsou navrženy 3 otvory (vstup do objektu, vybírání zachyceného štěrku, ovládání stavítka). Otvory budou zakryty poklopy. Nátokový objekt je vybaven přepadovou hranou vytvořenou žlabovým stavítkem o rozměrech 1,2 x 0,4 m. Výrobce stavítka je BMTO Group a.s. V nátokovém objektu bude kalový prostor o objemu 0,9 m 3 k zachycení štěrku, (lapák písku je součástí technologie ČOV). Měrný objekt s Parschalovým žlabem Je navržen jako zastropený monolitický železobetonový objekt vnitřních rozměrů 3,7 x 1,6 x 3,35/2,51 m. Ve stropní desce je navržen 1 vstupní otvor uzavřený poklopem na kótě 200,0 m n.m. V měrném objektu bude instalován Parschallův žlab P4 doplněný snímačem hladiny. stránka 2 z 6

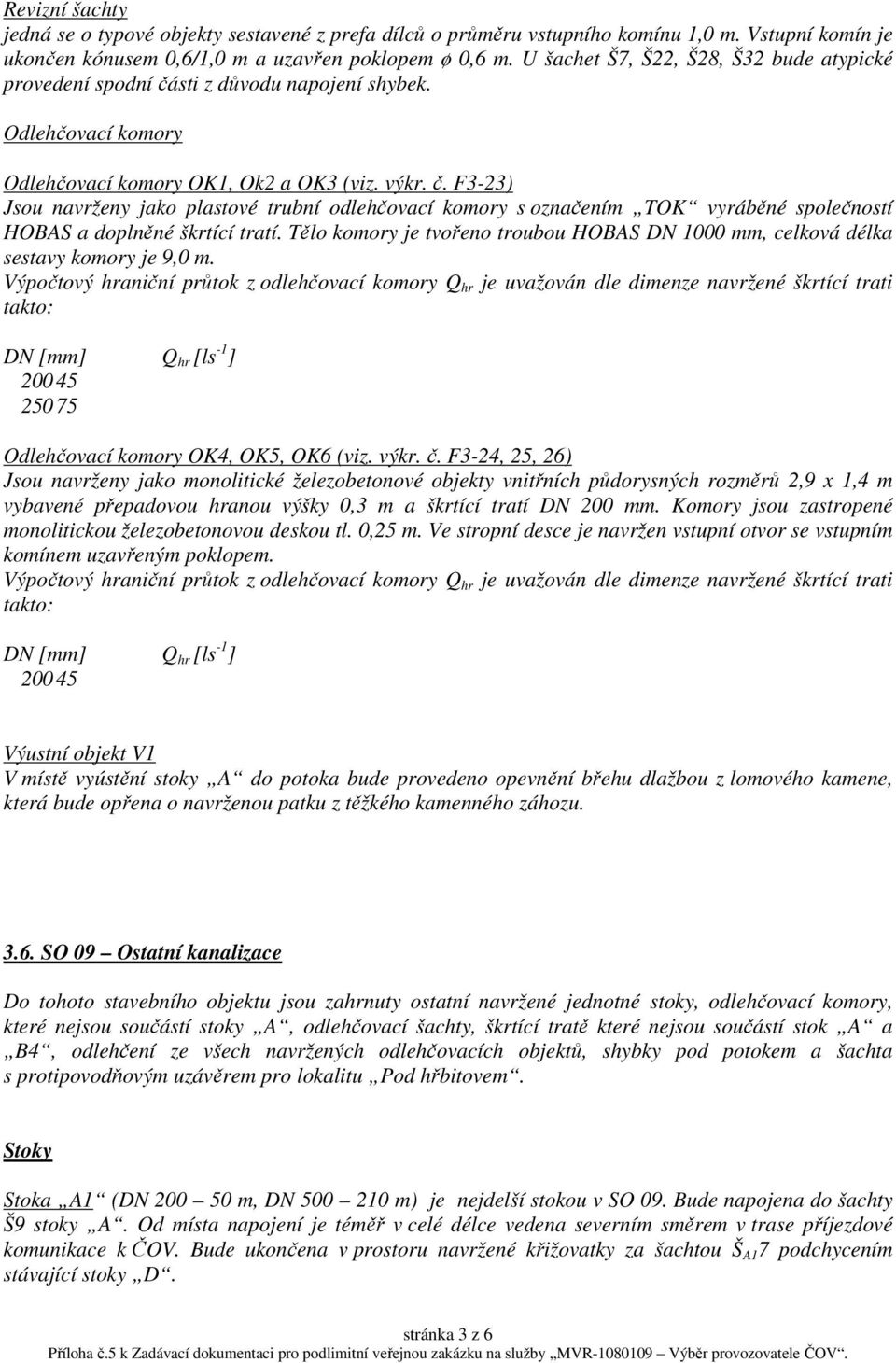

3 Revizní šachty jedná se o typové objekty sestavené z prefa dílců o průměru vstupního komínu 1,0 m. Vstupní komín je ukončen kónusem 0,6/1,0 m a uzavřen poklopem ø 0,6 m. U šachet Š7, Š22, Š28, Š32 bude atypické provedení spodní části z důvodu napojení shybek. Odlehčovací komory Odlehčovací komory OK1, Ok2 a OK3 (viz. výkr. č. F3-23) Jsou navrženy jako plastové trubní odlehčovací komory s označením TOK vyráběné společností HOBAS a doplněné škrtící tratí. Tělo komory je tvořeno troubou HOBAS DN 1000 mm, celková délka sestavy komory je 9,0 m. Výpočtový hraniční průtok z odlehčovací komory Q hr je uvažován dle dimenze navržené škrtící trati takto: DN [mm] Q hr [ls -1 ] Odlehčovací komory OK4, OK5, OK6 (viz. výkr. č. F3-24, 25, 26) Jsou navrženy jako monolitické železobetonové objekty vnitřních půdorysných rozměrů 2,9 x 1,4 m vybavené přepadovou hranou výšky 0,3 m a škrtící tratí DN 200 mm. Komory jsou zastropené monolitickou železobetonovou deskou tl. 0,25 m. Ve stropní desce je navržen vstupní otvor se vstupním komínem uzavřeným poklopem. Výpočtový hraniční průtok z odlehčovací komory Q hr je uvažován dle dimenze navržené škrtící trati takto: DN [mm] Q hr [ls -1 ] Výustní objekt V1 V místě vyústění stoky A do potoka bude provedeno opevnění břehu dlažbou z lomového kamene, která bude opřena o navrženou patku z těžkého kamenného záhozu SO 09 Ostatní kanalizace Do tohoto stavebního objektu jsou zahrnuty ostatní navržené jednotné stoky, odlehčovací komory, které nejsou součástí stoky A, odlehčovací šachty, škrtící tratě které nejsou součástí stok A a B4, odlehčení ze všech navržených odlehčovacích objektů, shybky pod potokem a šachta s protipovodňovým uzávěrem pro lokalitu Pod hřbitovem. Stoky Stoka A1 (DN m, DN m) je nejdelší stokou v SO 09. Bude napojena do šachty Š9 stoky A. Od místa napojení je téměř v celé délce vedena severním směrem v trase příjezdové komunikace k ČOV. Bude ukončena v prostoru navržené křižovatky za šachtou Š A1 7 podchycením stávající stoky D. stránka 3 z 6

4 Stoka B4 ( DN ,0 m, DN ,0 m) začíná napojením do kanalizační šachty Š B4 1, od této šachty pokračuje podél státní komunikace II / 497 SV směrem a je ukončena odlehčovací šachtou OŠ B4 3, do které bude napojena stávající stoka B5. Za šachtou Š B4 1 je navržena odlehčovací komora OK B4 1 a šachta Š B4 3, do které bude napojena i stávající stoka B4. Škrtící tratě B1C (DN ,0 m) je vedena z odlehčovací šachty OŠ B1C 2 v souběhu se státní komunikací II/497 SV směrem a je ukončena v šachtě Š B1C 1. A4 (DN ,0 m) je vedena z odlehčovací komory OK A4 1 a je napojena do šachty Š28 na stoce A. B2 (DN ,0m) je vedena v souběhu s chodníkem z odlehčovací šachty OŠ B2 2 do šachty Š B2 1. Jihozápadně od šachty Š B2 1 je na stávající stoce B1 navržena šachta Š B1, která bude tvořit koncovou šachtu stoky B1. Odlehčení Odlehčení jsou označeny stejně, jako výustní objekty na jejich začátku. V2 (DN ,5 m) je vyvedeno z komory OK1 a vyústěno do potoka Březnice. VA1 (DN ,0 m) je vyvedeno z šachty OŠ A17 a vyústěno do upraveného melioračního kanálu V3 (DN ,0 m) je vyvedeno z odlehčovací komory OK2 a vyústěno do upraveného odtoku z navrženého propustku na melioračním kanálu. V4 (DN 600 9,0 m) je vyvedeno z komory OK3 a vyústěno do potoka Březnice. V B1C 1 (DN ,0 m) je vyvedeno z odlehčovací šachty OŠ B1C 2 a vyústěno do potoka Březnice. V5 (DN 500 8,0 m) je vyvedeno z komory OK4 a vyústěno do potoka Březnice. V A4 1 (DN ,0 m, DN ,0 m) je vyvedeno z komory OK A4 1 a vyústěno do potoka Březnice. Na odlehčení V A4 1 je navržena spádišťová šachta Š A4 1, do které bude napojena stávající stoka OS A4. V B4 1 (DN ,0 m) je vyvedeno z komory OK B4 1 a vyústěno do potoka Březnice. V6 (DN 500 5,0 m) je vyvedeno z komory OK5 a vyústěno do potoka Březnice. V7 (DN ,0 m) je vyvedeno z komory OK6 a vyústěno do potoka Březnice. Shybky Jsou navrženy z trub HOBAS jako dvojramenné (DN 200 mm + DN 300 mm) a budou sloužit k převádění odpadních vod z vybraných levobřežních stok pod potokem Březnice do navržené stoky A. Pode dnem potoka bude krytí potrubí shybek min. 1,0 m. Zásyp rýhy bude proveden kamenným záhozem tl. cca 0,7 m, svahy potoka budou v místě překopu odlážděny dlažbou z lomového kamene na výšku 0,5 m. Vzorové uložení shybky pod potokem je uvedeno ve výkrese č. F3-15. SH B1c 1 (dl. 22 m) je napojena do šachty Š32 na stoce A a ukončena šachtou Š B4 1 na škrtící trati B1C. SH B2 1 (dl. 32,5 m) je napojena do šachty Š28 na stoce A a ukončena šachtou Š B2 1 na škrtící trati B2. Křížení komunikace II/497 bude řešeno protlakem dl. 11,0 m. SH B4 1 (dl. 39 m) je napojena do šachty Š32 na stoce A a ukončena šachtou Š B4 1 na stoce B4. Křížení komunikace II/497 bude řešeno protlakem dl. 11,0 m. stránka 4 z 6

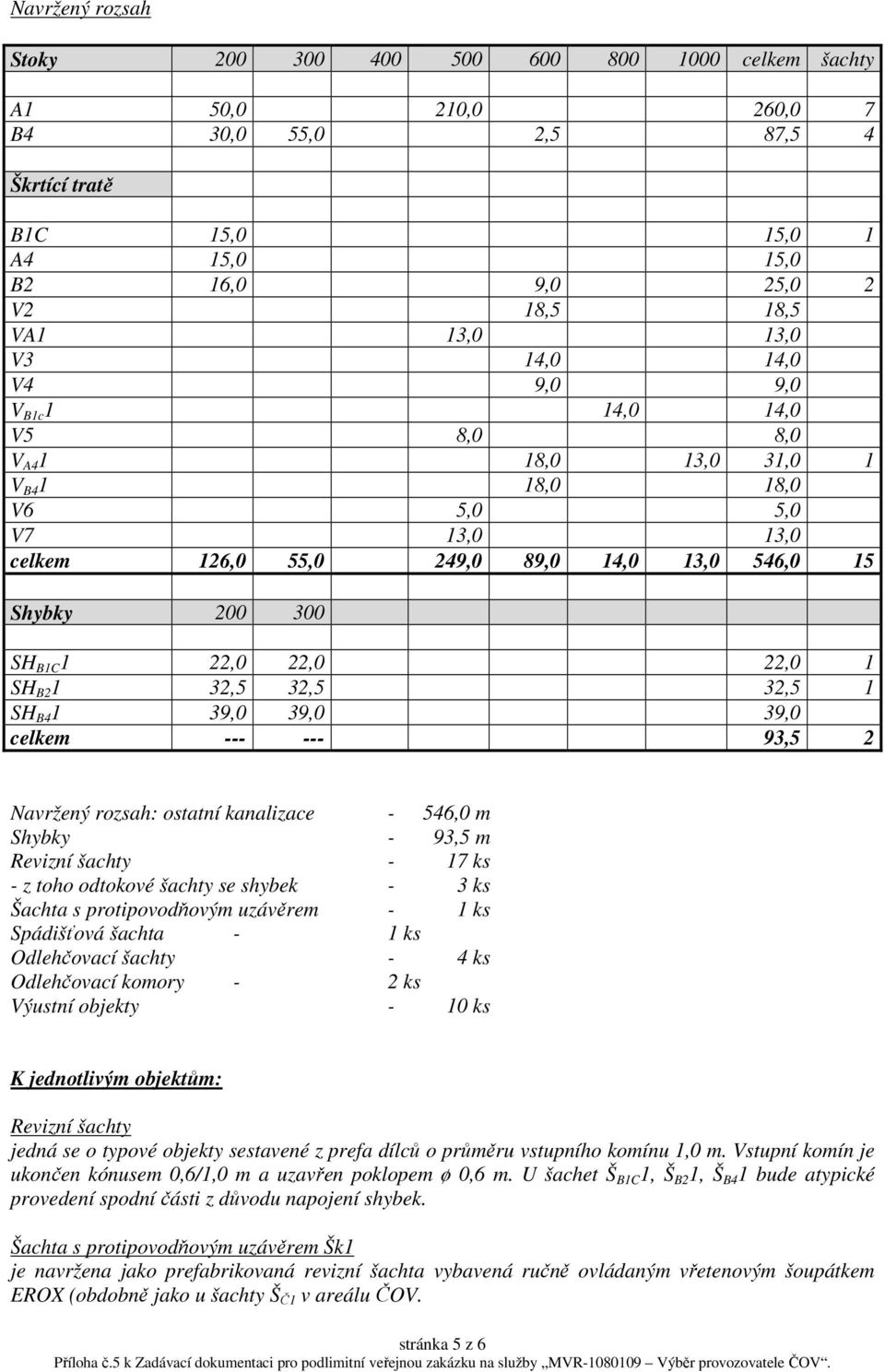

5 Navržený rozsah Stoky celkem šachty A1 50,0 210,0 260,0 7 B4 30,0 55,0 2,5 87,5 4 Škrtící tratě B1C 15,0 15,0 1 A4 15,0 15,0 B2 16,0 9,0 25,0 2 V2 18,5 18,5 VA1 13,0 13,0 V3 14,0 14,0 V4 9,0 9,0 V B1c 1 14,0 14,0 V5 8,0 8,0 V A4 1 18,0 13,0 31,0 1 V B4 1 18,0 18,0 V6 5,0 5,0 V7 13,0 13,0 celkem 126,0 55,0 249,0 89,0 14,0 13,0 546,0 15 Shybky SH B1C 1 22,0 22,0 22,0 1 SH B2 1 32,5 32,5 32,5 1 SH B4 1 39,0 39,0 39,0 celkem ,5 2 Navržený rozsah: ostatní kanalizace - 546,0 m Shybky - 93,5 m Revizní šachty - 17 ks - z toho odtokové šachty se shybek - 3 ks Šachta s protipovodňovým uzávěrem - 1 ks Spádišťová šachta - 1 ks Odlehčovací šachty - 4 ks Odlehčovací komory - 2 ks Výustní objekty - 10 ks K jednotlivým objektům: Revizní šachty jedná se o typové objekty sestavené z prefa dílců o průměru vstupního komínu 1,0 m. Vstupní komín je ukončen kónusem 0,6/1,0 m a uzavřen poklopem ø 0,6 m. U šachet Š B1C 1, Š B2 1, Š B4 1 bude atypické provedení spodní části z důvodu napojení shybek. Šachta s protipovodňovým uzávěrem Šk1 je navržena jako prefabrikovaná revizní šachta vybavená ručně ovládaným vřetenovým šoupátkem EROX (obdobně jako u šachty Š Č1 v areálu ČOV. stránka 5 z 6

6 Spadišťová šachta Š A4 1 Vstupní komín bude sestaven z prefa dílců o průměru 1,0 m a bude ukončen kónusem 0,6/1,0 m a uzavřen poklopem ø 0,6 m. Spodní část bude provedena z monolitického železobetonu. Odlehčovací šachty OŠ A1 7, OŠ B1C 2, OŠ B2 2, OŠ B4 3 jsou navrženy jako prefabrikované revizní šachty se sníženým nátokem do škrtící tratě a zvýšeným odtokem do odlehčení. Jsou navrženy v místech, kde není možno z prostorových důvodů navrhnout odlehčovací komoru. Odlehčovací komory OK A4 1, OK B4 1 Jsou navrženy jako monolitické železobetonové objekty vnitřních půdorysných rozměrů 3,5 x 1,4 m vybavené přepadovou hranou výšky 0,3 m a škrtící tratí DN 200 mm. Komory jsou zastropené monolitickou železobetonovou deskou tl. 0,25 m. Ve stropní desce je navržen vstupní otvor se vstup. komínem uzavřeným poklopem. Výpočtový hraniční průtok z odlehčovací komory Q hr je uvažován dle dimenze navržené škrtící trati takto: DN [mm] Q hr [ls -1 ] Výustní objekty V místech vyústění V2 (DN 600 mm), V4 (DN 600 mm), V B1C 1 (DN 800 mm), V5 (DN 500 mm), V B4 1 (DN 500 mm), V7 (DN 500 mm) do potoka bude provedeno opevnění břehu dlažbou z lomového kamene, která bude opřena o navrženou patku z těžkého kamenného záhozu. Vyústění V3 (DN 600 mm) je navrženo do upraveného odtoku z navrženého propustku na melioračním kanálu. V místě vyústění V3 bude provedeno opevnění břehu melioračního kanálu dlažbou z lomového kamene, která bude navazovat na navržené zpevnění dna. Vyústění VA1(DN 500 mm) je navrženo do opevněné části navržené přeložky melioračního kanálu. Vyústění V A4 1 (DN 1000 mm) vychází téměř do dna potoka. Kromě břehového opevnění je zde ještě navrženo zpevnění dna kamenným záhozem. Vyústění V6 (DN 500 mm) je pouze rekonstrukcí stávající výusti VO03. Přílohu zpracoval ing.petr Kukla, starosta obce Březolupy. stránka 6 z 6
