1 GREE AHU com GREE AHU com - návod

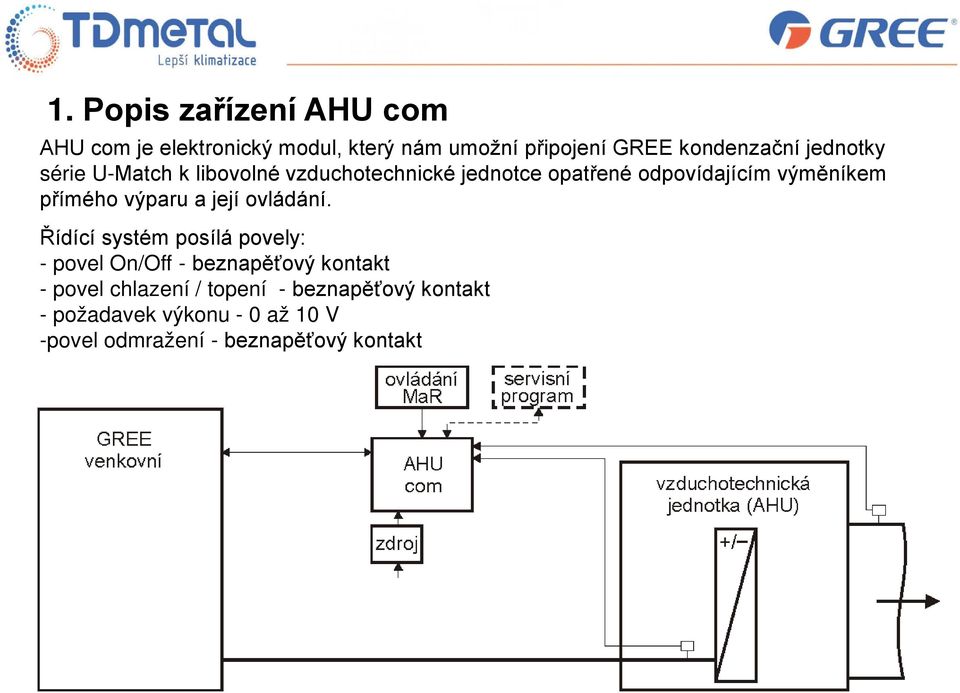

2 1. Popis zařízení AHU com AHU com je elektronický modul, který nám umožní připojení GREE kondenzační jednotky série U-Match k libovolné vzduchotechnické jednotce opatřené odpovídajícím výměníkem přímého výparu a její ovládání. Řídící systém posílá povely: - povel On/Off - beznapěťový kontakt - povel chlazení / topení - beznapěťový kontakt - požadavek výkonu - 0 až 10 V -povel odmražení - beznapěťový kontakt

3 2. Vlastnosti 2.1 Komunikačním modulem můžeme ovládat venkovní (kondenzační) jednotky výrobce GREE v řadě U-Match (High Efficiency Series - GUHDxxNx3FO), které jsou dostupné ve výkonech od 2,6kW (9200 BTU/h) do 16kW (60000 BTU/h). Větší výkon získáme zapojením více jednotek paralelně se samostatným zapojením každého okruhu výměníku ve vzduchotechnice. Dvě a více jednotek nesmí používat stejný okruh výměníku vzduchotechniky. Komunikační modul po komplexním napojení přijímá z nadřazeného systému (např. MaR, BMS apod.) povely a spouští venkovní jednotku v požadovaném režimu a výkonu. Ovládací signály on/off, topení/chlazení, nucené odmrazování jsou signály pomocí beznapěťového kontaktu. Analogový signál požadavku výkonu je DC napětí 0 až 10V. Výkon jednotky (skutečná frekvence chodu kompresoru) může být oproti požadavku rozdílná, protože vlastní mikrokontrolér venkovní jednotky např. nedovolí velký výkon v případě, že dochází k přehřívání výměníku vzduchotechniky při topení nebo když dochází k velkému snížení vypařovací teploty při chlazení. Rovněž je kontrolován pozvolný vzestup a klesání frekvence kompresoru. Kompletně řídící systém za všech okolností může omezovat frekvenci a výkon kompresoru podle všech omezení, které nařizují pravidla chodu venkovní jednotky GREE výrobcem. K dispozici je i beznapěťový výstup pro oznámení poruchy řídícímu systému.

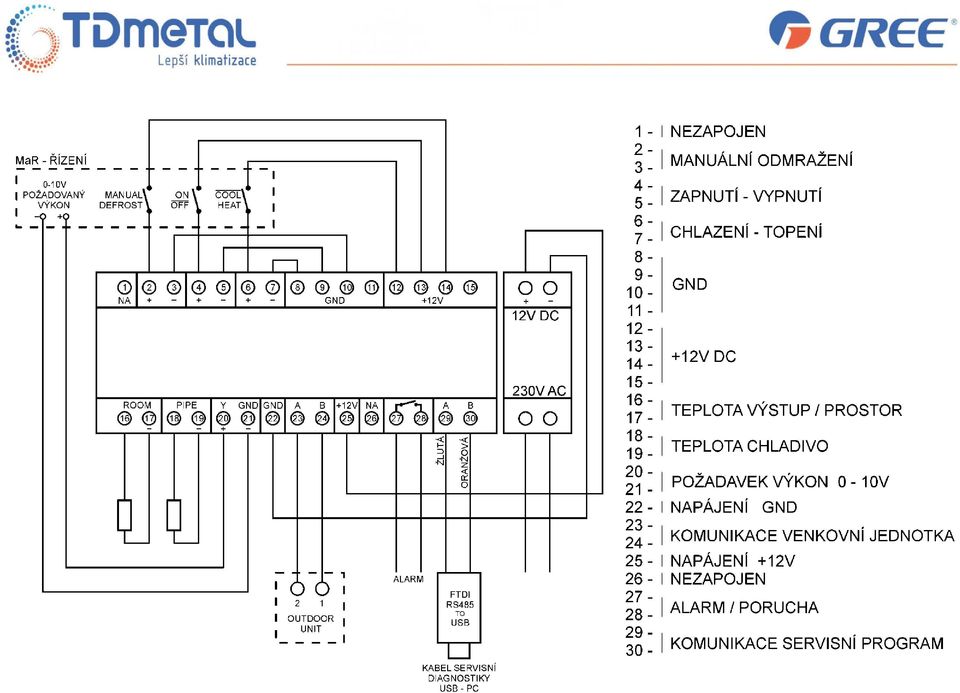

4 3. Zapojení AHU com 3.1 Elektrické zapojení K správné funkci zařízení je nutné napojení signálů a napětí. Napájecí napětí 12V DC je k dispozici z přiloženého napájecího adaptéru v balení. AHU com pro správný chod potřebuje dva teplotní snímače a to teplotu výstupního vzduchu ze vzduchotechniky (teplotu prostoru) a teplotu kapalného chladiva u výměníku vzduchotechniky. Čidla nejsou polarizované. Pro komunikaci s venkovní jednotkou je napojení po datové lince, u které je nutné dodržet polaritu A a B. Dále je nutné připojení signálů s řídícím systémem. Naprosto zásadní je použití servisního programu při prvním spouštění systému. S jeho pomocí nalezneme všechny potřebné parametry a údaje, abychom se přesvědčili o správném chodu. Každý komponent připojený na AHU com má svou polaritu či značení a jeho nedodržení povede k nefunkčnosti či poškození. Výjimkou jsou teplotní senzory, u kterých je povoleno zapojení bez polarizace. Kompletní zapojení provedete dle následujícího nákresu.

5

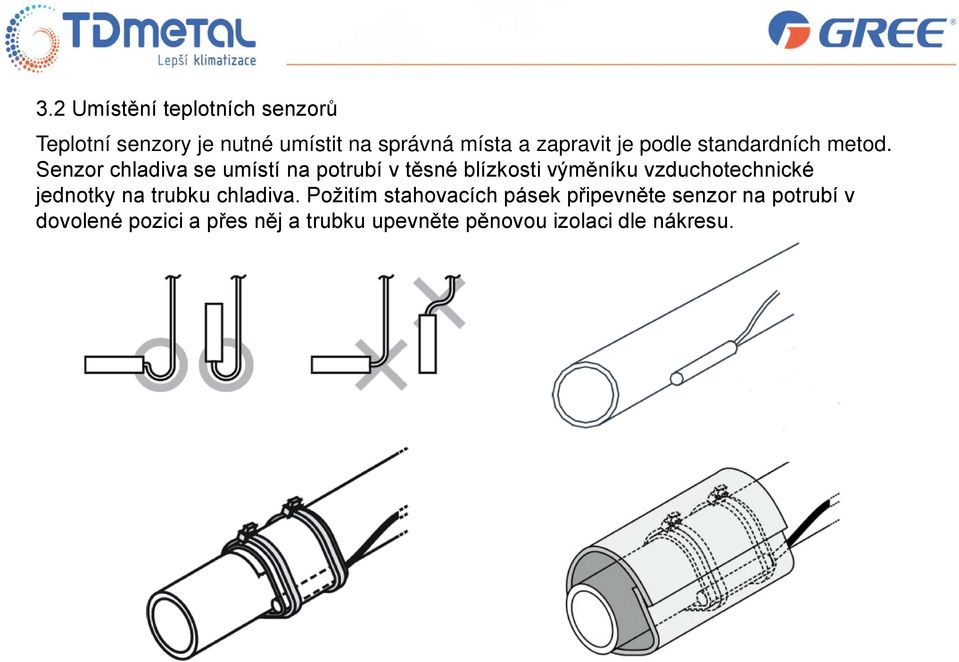

6 3.2 Umístění teplotních senzorů Teplotní senzory je nutné umístit na správná místa a zapravit je podle standardních metod. Senzor chladiva se umístí na potrubí v těsné blízkosti výměníku vzduchotechnické jednotky na trubku chladiva. Požitím stahovacích pásek připevněte senzor na potrubí v dovolené pozici a přes něj a trubku upevněte pěnovou izolaci dle nákresu.

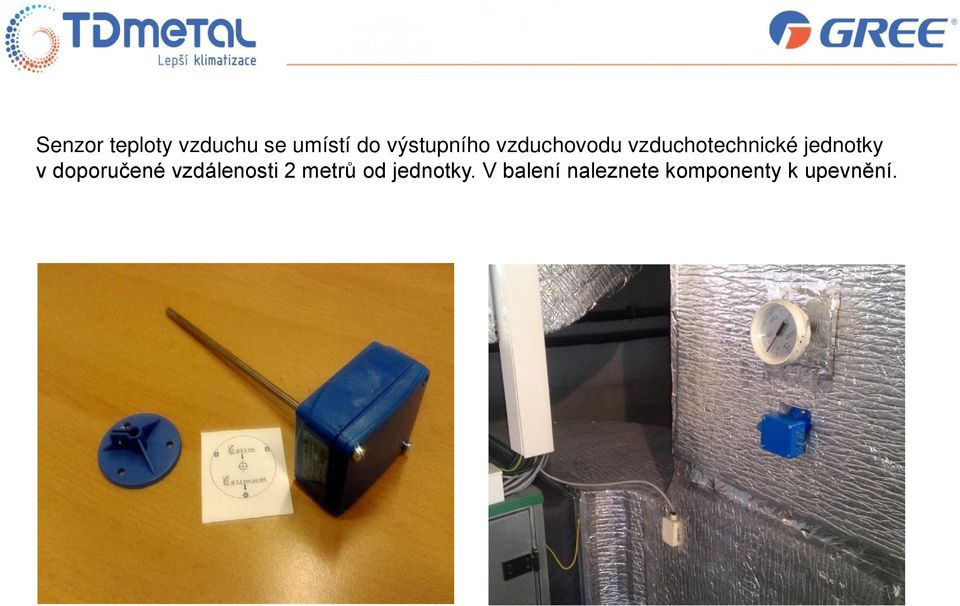

7 Senzor teploty vzduchu se umístí do výstupního vzduchovodu vzduchotechnické jednotky v doporučené vzdálenosti 2 metrů od jednotky. V balení naleznete komponenty k upevnění.

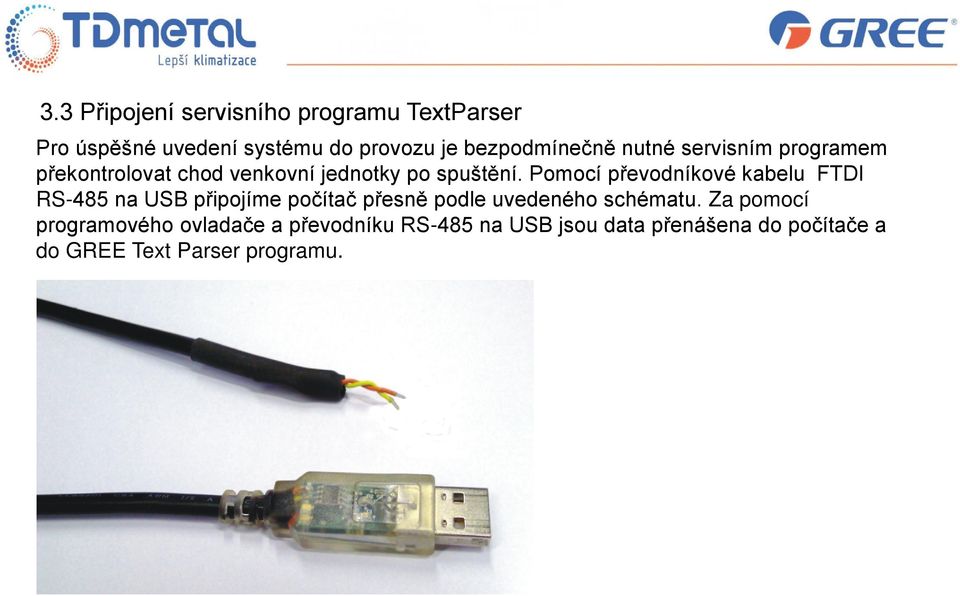

8 3.3 Připojení servisního programu TextParser Pro úspěšné uvedení systému do provozu je bezpodmínečně nutné servisním programem překontrolovat chod venkovní jednotky po spuštění. Pomocí převodníkové kabelu FTDI RS-485 na USB připojíme počítač přesně podle uvedeného schématu. Za pomocí programového ovladače a převodníku RS-485 na USB jsou data přenášena do počítače a do GREE Text Parser programu. varianta s modelem FTDI s konektorem pro GREE

9 Před zasunutím USB konektoru do Vašeho počítače proveďte instalaci potřebných ovladačů. Podle použitého převodníku RS-485 na USB si připravte dodané ovladače výrobcem Otevřete složku s ovladačem a spusťte instalaci (FTDI_Setup.exe) na přiložené USB paměti Spusťte instalaci tlačítkem Run

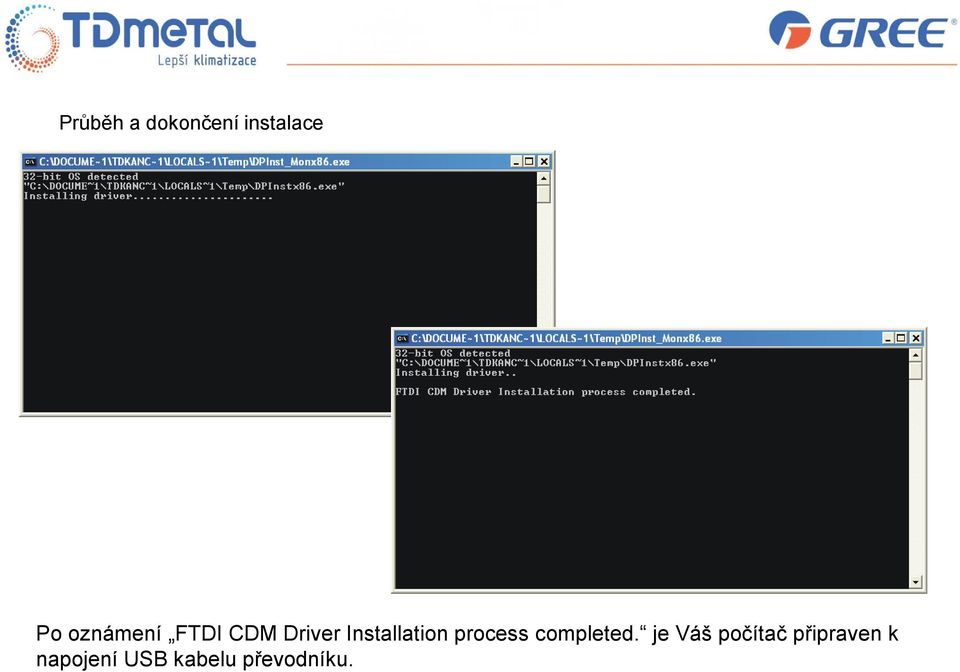

10 Průběh a dokončení instalace Po oznámení FTDI CDM Driver Installation process completed. je Váš počítač připraven k napojení USB kabelu převodníku.

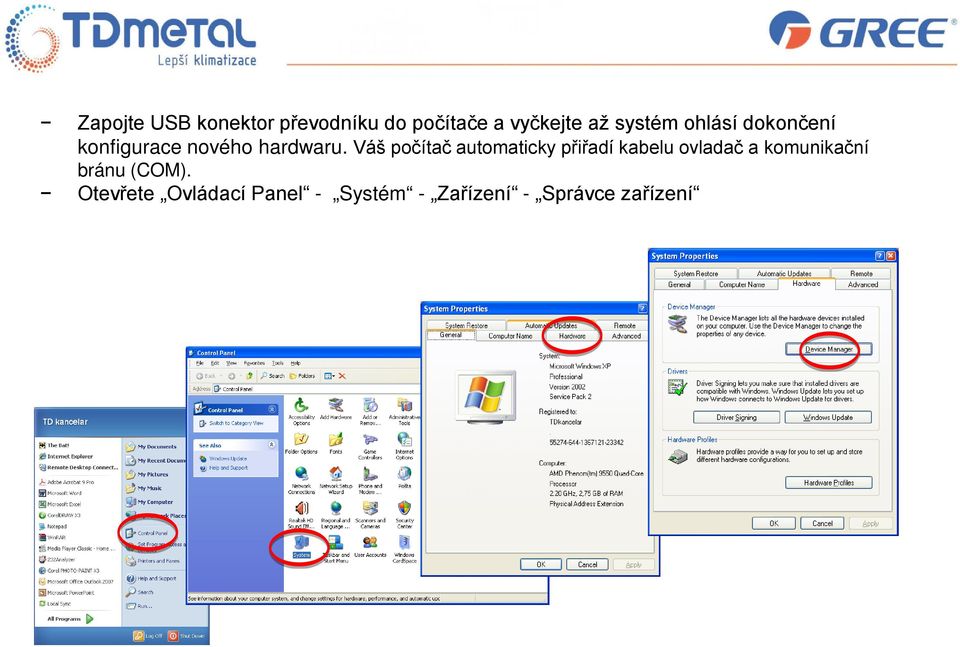

11 Zapojte USB konektor převodníku do počítače a vyčkejte až systém ohlásí dokončení konfigurace nového hardwaru. Váš počítač automaticky přiřadí kabelu ovladač a komunikační bránu (COM). Otevřete Ovládací Panel - Systém - Zařízení - Správce zařízení

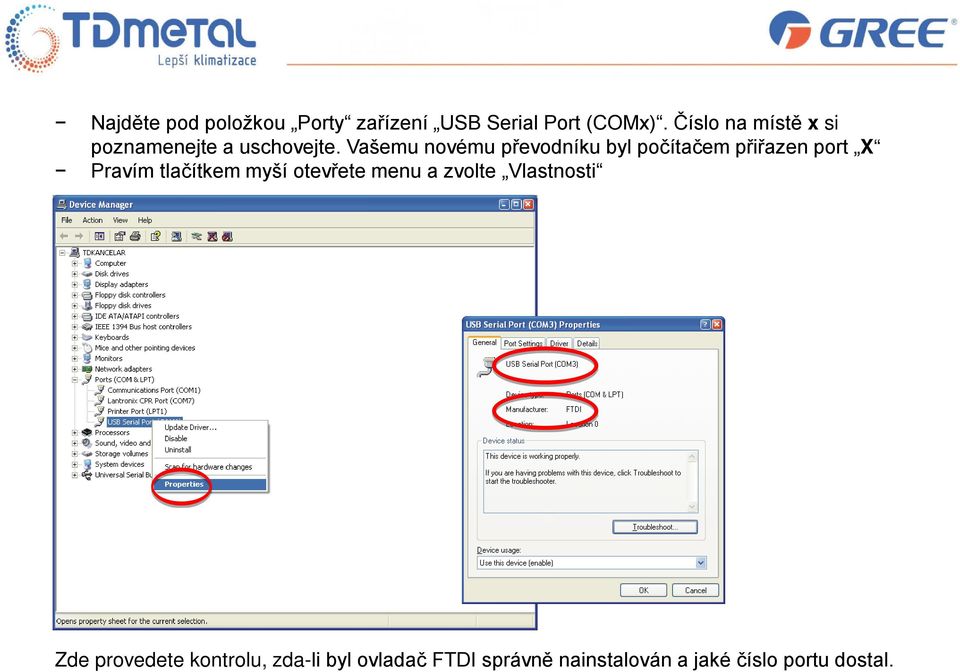

12 Najděte pod položkou Porty zařízení USB Serial Port (COMx). Číslo na místě x si poznamenejte a uschovejte. Vašemu novému převodníku byl počítačem přiřazen port X Pravím tlačítkem myší otevřete menu a zvolte Vlastnosti Zde provedete kontrolu, zda-li byl ovladač FTDI správně nainstalován a jaké číslo portu dostal.

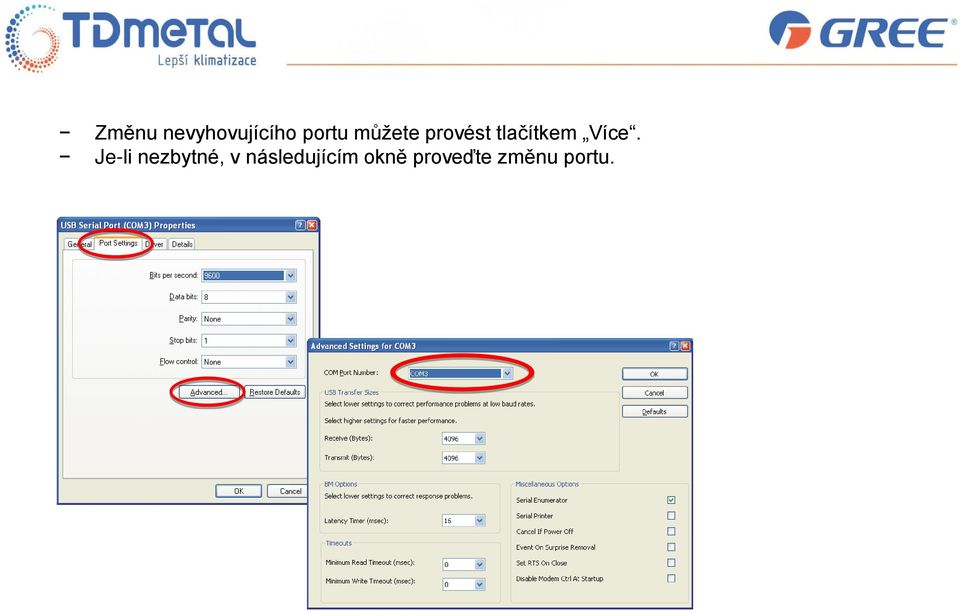

13 Změnu nevyhovujícího portu můžete provést tlačítkem Více. Je-li nezbytné, v následujícím okně proveďte změnu portu.

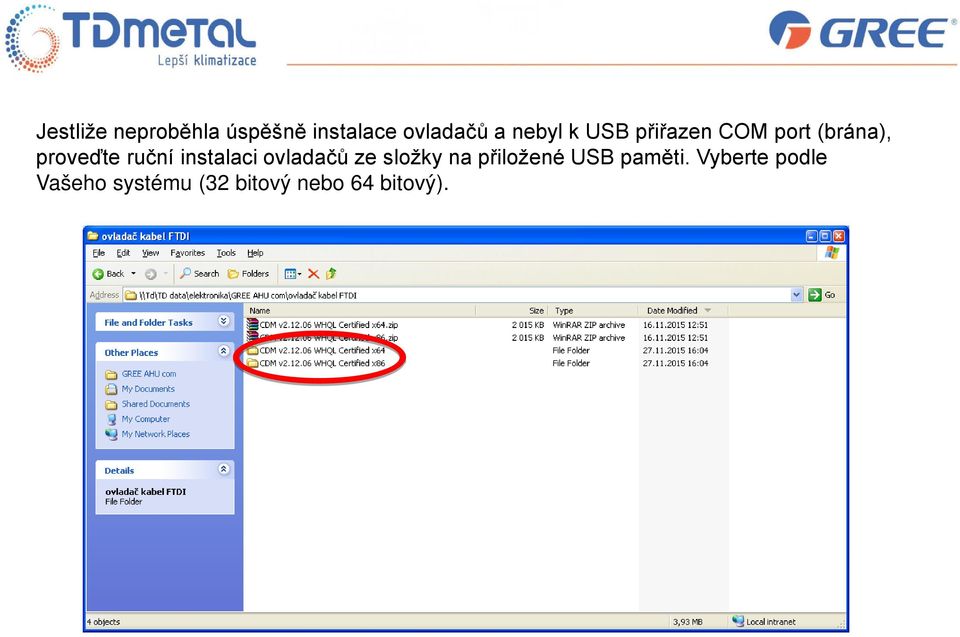

14 Jestliže neproběhla úspěšně instalace ovladačů a nebyl k USB přiřazen COM port (brána), proveďte ruční instalaci ovladačů ze složky na přiložené USB paměti. Vyberte podle Vašeho systému (32 bitový nebo 64 bitový).

15 Najděte si program v ZIP souboru (na USB flash paměti) a připravte si v počítači složku, kde program GREE Text Parser vyexportujete ze ZIP souboru - vznikne nová složka: Text Parser 2011(1.5.4 Eng) Unzip

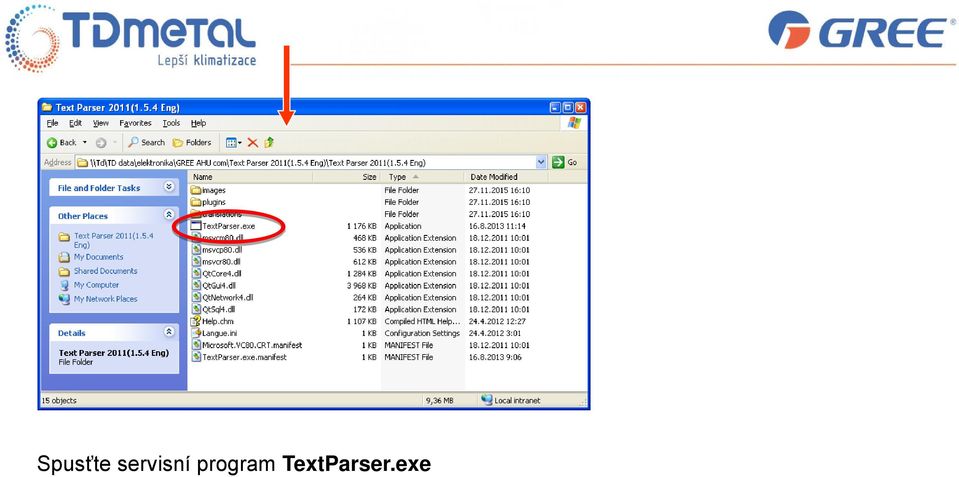

16 Spusťte servisní program TextParser.exe

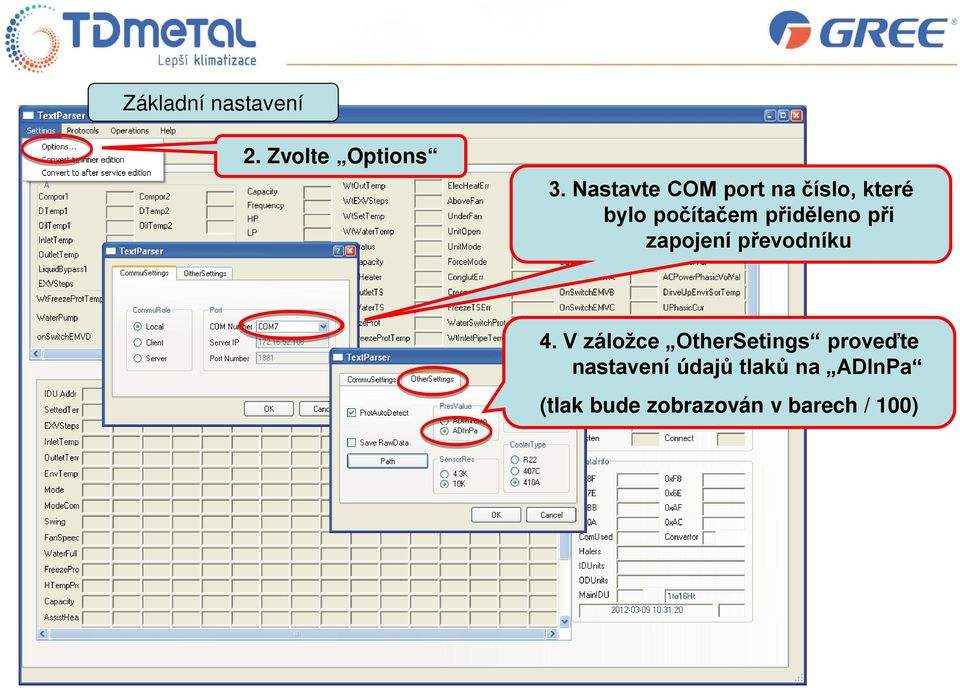

17 Základní nastavení 2. Zvolte Options 3. Nastavte COM port na číslo, které bylo počítačem přiděleno při zapojení převodníku 4. V záložce OtherSetings proveďte nastavení údajů tlaků na ADInPa (tlak bude zobrazován v barech / 100)

18 Spuštění monitorování 6. Jestliže je vše správně připojeno a jednotka GREE je v chodu spusťte přenos dat a zobrazení.

19 Prostředí monitorování údaje venkovní jednotky údaje ovladače údaje Inverteru údaje vnitřní jednotky údaje doplňkové údaje ostatní

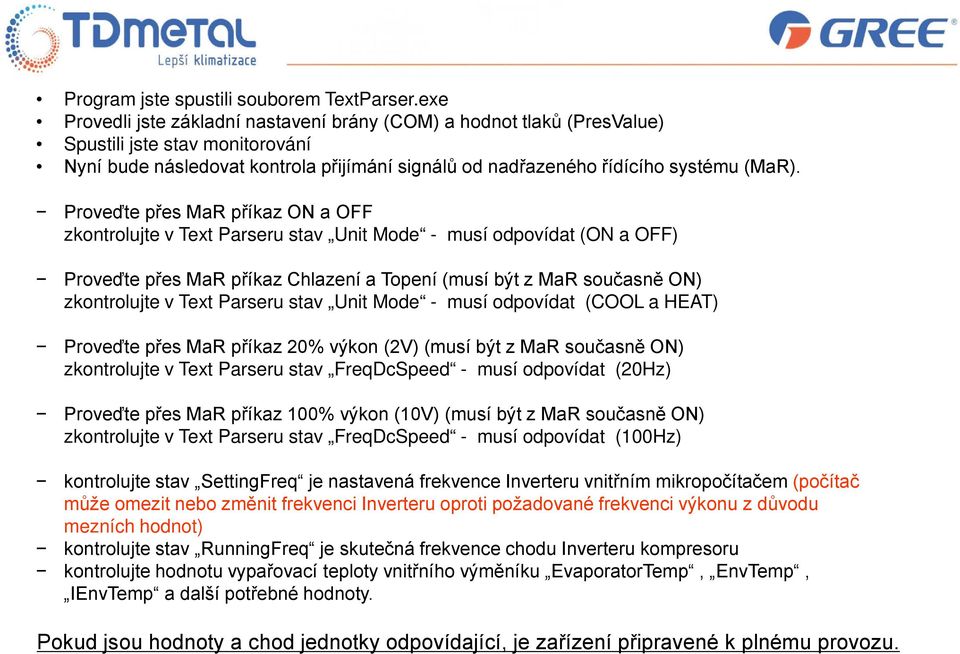

20 Program jste spustili souborem TextParser.exe Provedli jste základní nastavení brány (COM) a hodnot tlaků (PresValue) Spustili jste stav monitorování Nyní bude následovat kontrola přijímání signálů od nadřazeného řídícího systému (MaR). Proveďte přes MaR příkaz ON a OFF zkontrolujte v Text Parseru stav Unit Mode - musí odpovídat (ON a OFF) Proveďte přes MaR příkaz Chlazení a Topení (musí být z MaR současně ON) zkontrolujte v Text Parseru stav Unit Mode - musí odpovídat (COOL a HEAT) Proveďte přes MaR příkaz 20% výkon (2V) (musí být z MaR současně ON) zkontrolujte v Text Parseru stav FreqDcSpeed - musí odpovídat (20Hz) Proveďte přes MaR příkaz 100% výkon (10V) (musí být z MaR současně ON) zkontrolujte v Text Parseru stav FreqDcSpeed - musí odpovídat (100Hz) kontrolujte stav SettingFreq je nastavená frekvence Inverteru vnitřním mikropočítačem (počítač může omezit nebo změnit frekvenci Inverteru oproti požadované frekvenci výkonu z důvodu mezních hodnot) kontrolujte stav RunningFreq je skutečná frekvence chodu Inverteru kompresoru kontrolujte hodnotu vypařovací teploty vnitřního výměníku EvaporatorTemp, EnvTemp, IEnvTemp a další potřebné hodnoty. Pokud jsou hodnoty a chod jednotky odpovídající, je zařízení připravené k plnému provozu.

21 Prostředí prohlížení křivek vybraných údajů Přizpůsobení náhledu křivek Zvolte údaje které chcete v čase a křivkách zaznamenat Posuvníkem můžete prohlédnout údaje v čase Po nastavení svislé ukazovací linky jsou zobrazeny data v daný čas

22 Prostředí zobrazení křivek vybraných údajů Kliknutím na záložku Curves zobrazíte křivky a průběhy údajů v čase

23 Ukládání dat Při ukončení programu jsou uloženy soubory s daty. První obsahuje průběhy hodnot a parametrů během monitorování v reálném čase. Druhý uloží konfiguraci Programu GREE Text Parser. 1) Soubor s daty a hodnotami při monitorování je uložen do složky DataFiles na hlavním disku počítače ve tabulkovém formátu Accces Def_xxxxxxxx_xxxxxx.mdb 2)Nastavení programu a jeho předvoleb je uloženo v inicializačním souboru: C:\Document and settings\ Administor\Applicaiton Data\ Gree LTD \TextParser.ini
