TECHNICKÁ DOKUMENTACE TOUCHBOX
|
|
- Filip Radim Bařtipán
- před 9 lety
- Počet zobrazení:
Transkript

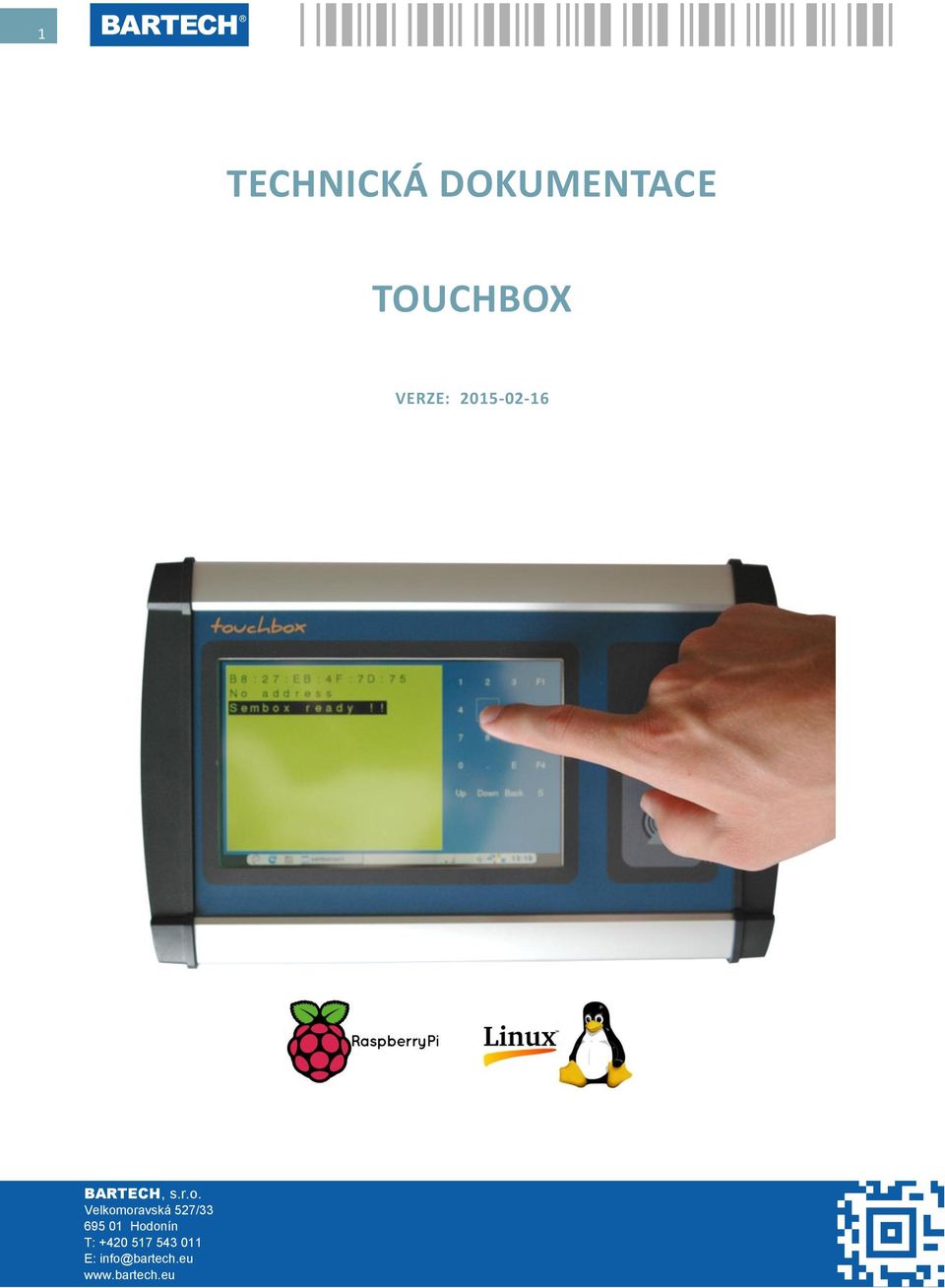

1 1 TECHNICKÁ DOKUMENTACE TOUCHBOX VERZE:
2 2 POPIS ZAŘÍZENÍ Komunikační terminál (PC) s 7 dotykovým displejem, mnoha komunikačními a ovládacími možnostmi. Řídicím modulem pro celou jednotku je Raspberry PI OS Linux RASPBIAN (operační systém postavený na Debianu optimalizovaný pro hardware Raspberry Pi) Univerzální datový kolektor pro sběr dat ve výrobě a řízení pracovních procesů TOUCHBOX je zařízení určené ke sběru dat a řízení výrobních procesů. Data přijímaná z libovolných periferních zařízení, připojených přes RS232, nebo TTL rozhraní, předává nadřazené aplikaci na serveru, která je dále vyhodnotí a případně uloží do databáze. TOUCHBOX je zapojený do sítě Ethernet a komunikuje se serverem na bázi TCP/IP protokolu. Komunikace je obousměrná, takže lze např. zasílat dávky pro tisk etiket, texty na displeji informovat obsluhu linky o průběhu operace, nebo ovládat analogové výstupy TOUCHBOXu a tím řídit průběh výrobního procesu. Během pracovního cyklu je pracovník navigován zprávami na displeji nebo zvukovou signalizací. Vstupy a výstupy TOUCHBOX je vybaven RS232 a USB rozhraními pro připojení periferních zařízení, jako je snímač, tiskárna čárových kódů, váha atd. Po RS232 lince lze přijímat procesní data ze stroje. 4 výstupní relé umožňují ovládat výrobní proces (spouštět stroj) nebo signalizaci (maják). 4 TTL vstupy slouží pro získání stavových informací ze stroje (ukončení výrobního cyklu, zmetek atd.). Využití TOUCHBOX hraje klíčovou roli při sběru dat a řízení výrobních procesů. V dnešní době je sběr dat ve výrobě a následná traceabilita (dosledovatelnost) důležitým, v některých odvětvích nutným nástrojem, který ovlivňuje celkovou produktivitu a snižuje náklady na provoz. OnLine data z výroby umožňují získat velmi rychle přehled o výrobku, zjednodušují vyhledávání "problémových" dílů ve výrobě a ve spojení s výrobním systémem znemožňují práci na dílech, které nesplňují požadavky na kvalitu výrobku. Management ocení možnost analyzovat různé aspekty výroby, jako je využitelnost strojů, počty a typy zmetků, dodržování technologických postupů atd. TOUCHBOX je modernizovaným nástupcem původního terminálu SEMBOX.
3 3 SPECIFIKACE PLATFORMA Linux RASPBIAN (operační systém postavený na Debianu optimalizovaný pro hardware Raspberry Pi) RS232 Využité signály... RxD (pin 2), TxD (pin 3), GND (pin 5), +5V (na pinu 9) Napěťové úrovně... dle specifikace RS232 Konektor... D-SUB 9M USB Typ VSTUPY Počet... 4 Typ... dvoustavové, TTL kompatibilní Napěťové úrovně pro log až 30 V Napěťové úrovně pro log < 0,8 V VÝSTUPY Počet... 4 Typ... spínací kontakt relé M4-5H Maximální spínaný výkon W DC, 125 VA AC Typ. spínací proud... 1A při 24V Ochrana... varistory 60 V RFID Typ A kHz, Parallax (komunikace 9600bps) Typ B 1 (osazen z výroby)... 13,56MHz, Stronglink SL031 (nebo SL032) Konfigurace rychlosti komunikace... rezistory R6 a R7 přímo na RFID modulech 1 V zařízení může být osazen buď typ A nebo typ B, nikdy oba současně.

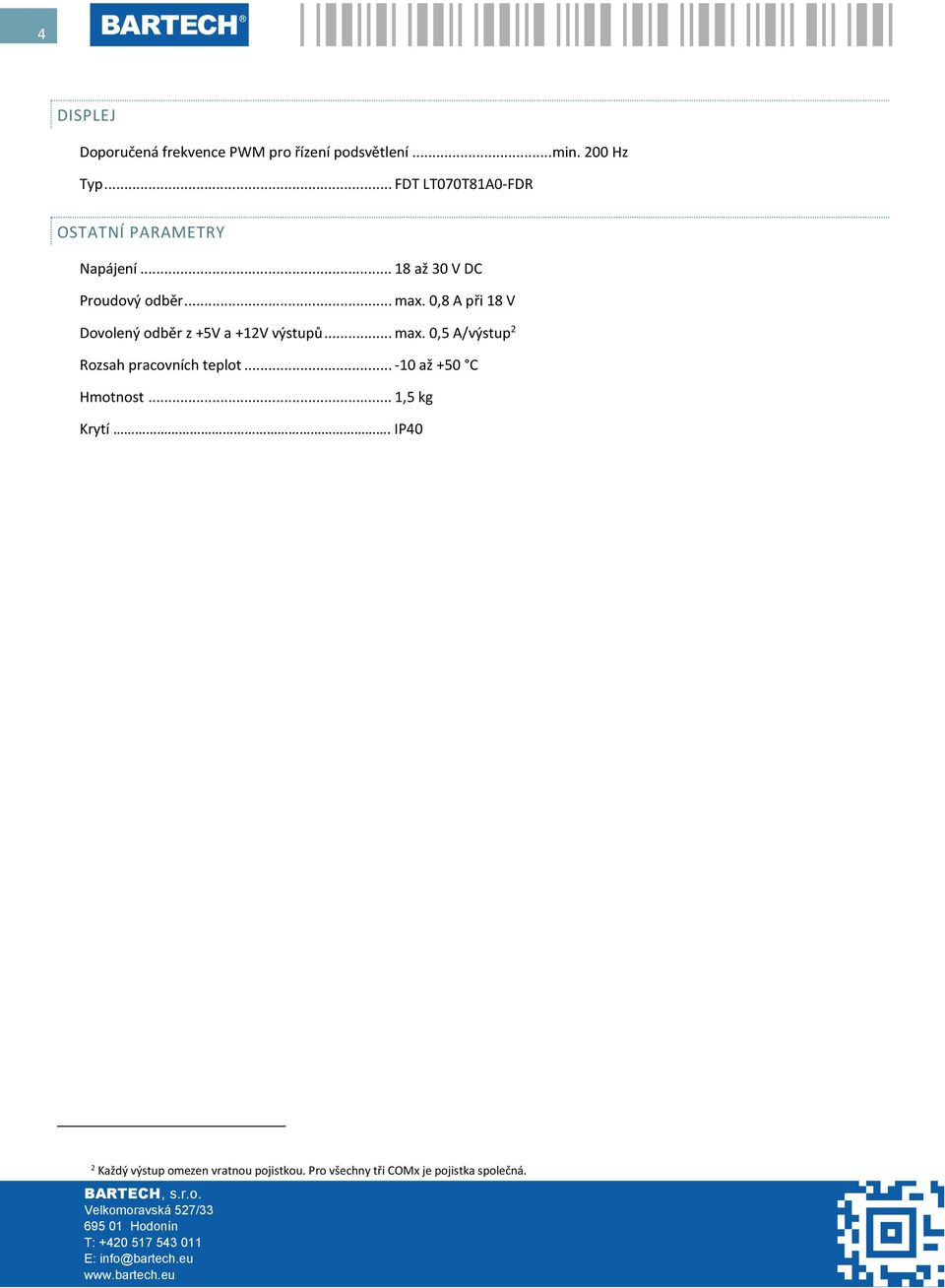

4 4 DISPLEJ Doporučená frekvence PWM pro řízení podsvětlení... min. 200 Hz Typ... FDT LT070T81A0-FDR OSTATNÍ PARAMETRY Napájení až 30 V DC Proudový odběr... max. 0,8 A při 18 V Dovolený odběr z +5V a +12V výstupů... max. 0,5 A/výstup 2 Rozsah pracovních teplot až +50 C Hmotnost... 1,5 kg Krytí. IP40 2 Každý výstup omezen vratnou pojistkou. Pro všechny tři COMx je pojistka společná.
5 5 PŘÍSLUŠENSTVÍ P/N: trse00123 Komponenta pro TOUCHBOX DALLAS čtečka ibutton P/N: trse00122 Komponenta pro TOUCHBOX - LED (RGY) Signalizační LED diody červená, zelená, žlutá P/N: trse00121 Komponenta pro TOUCHBOX - RFID PARALLAX (125kHz) RFID čtečka RFID PARALLAX (125kHz) P/N: trse00120 Komponenta pro TOUCHBOX - RFID SL032 (13.56MHz) RFID čtečka RFID SL032 (13.56MHz) P/N: hwka00091 MW Napájecí zdroj 24V 1,04A 25W Napájecí zdroj RFID MODULY RFID125kHz označení frekvence čip podporované standarty 125 khz Parallax EM 4x50, EM 4100 RFID13,56MHz SL032 INSTALACE PŘÍSLUŠENSTVÍ 13,56 MHz SL032 OpenCard ISO , Mifare 1k, Mifare 4k, UltraLight, DesFire

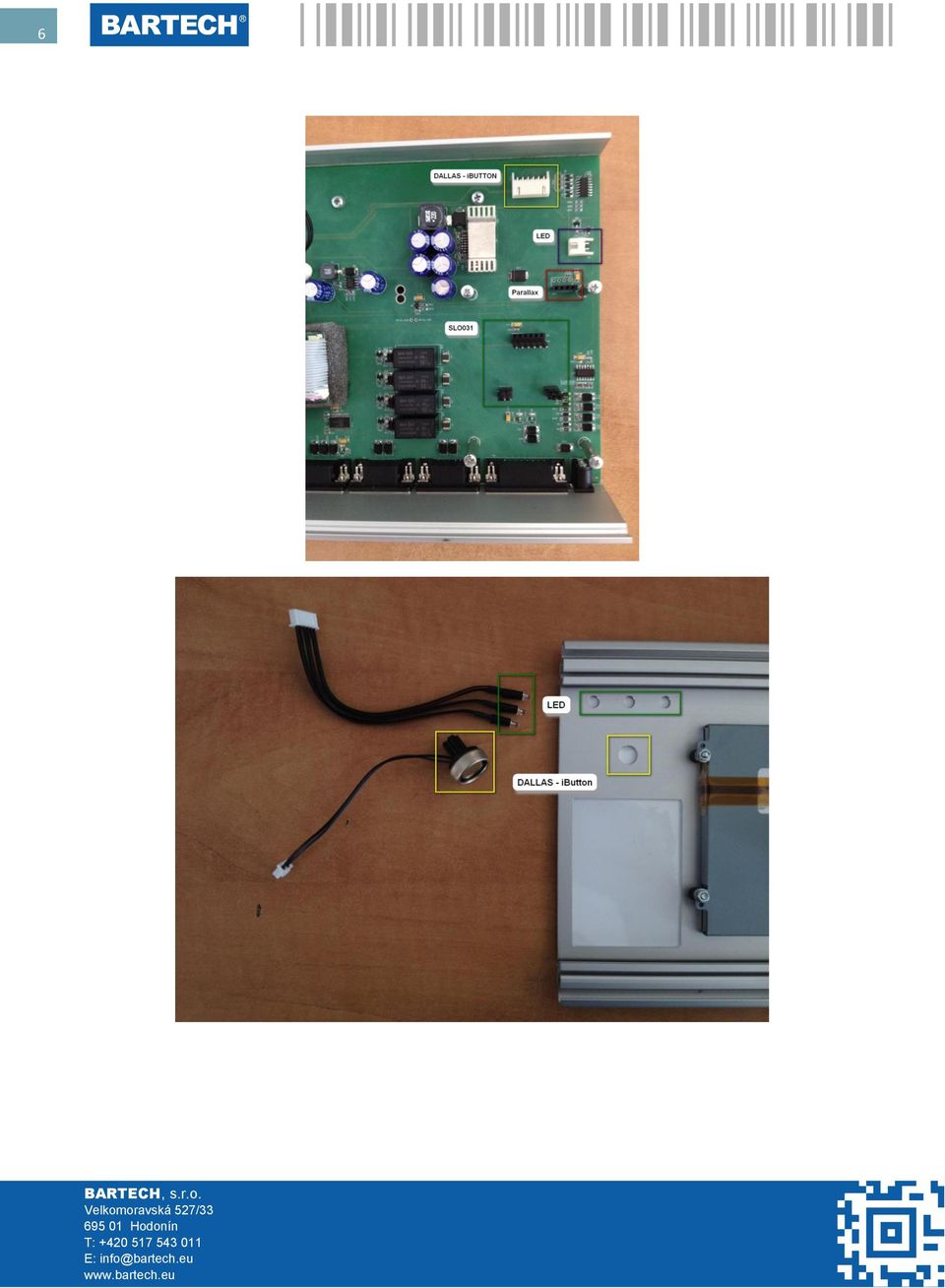

6 6
7 7 PORTY SEMBOXU RS232 PORT Sériové porty jsou zapojené podle následujícího nákresu. Na pinu 9 je oproti standardu RS232 vyvedeno 5V pro napájení externího zařízení. CANNON 9 M 1-2 RXD 3 TXD 4-5 GND VDC I/O PORT Sdružený konektor pro reléové výstupy a digitální vstupy. CANNON 15 F 1 TTL1 (od +5 do +24V) 2 TTL3 (od +5 do +24V) 3 GND 4 + 5VDC 5 RELÉ 4 (+pin 12) 6 RELÉ 3 (+pin 13) 7 RELÉ 2 (+pin 14) 8 RELÉ 1 (+pin 15) 9 TTL2 (od +5 do +24V) 10 TTL4 (od +5 do +24V) 11 Un - vyvedeno napájecí napětí (např. + 12V) 12 RELÉ 4 (+pin 5) 13 RELÉ 3 (+pin 6) 14 RELÉ 2 (+pin 7) 15 RELÉ 1 (+pin 8)

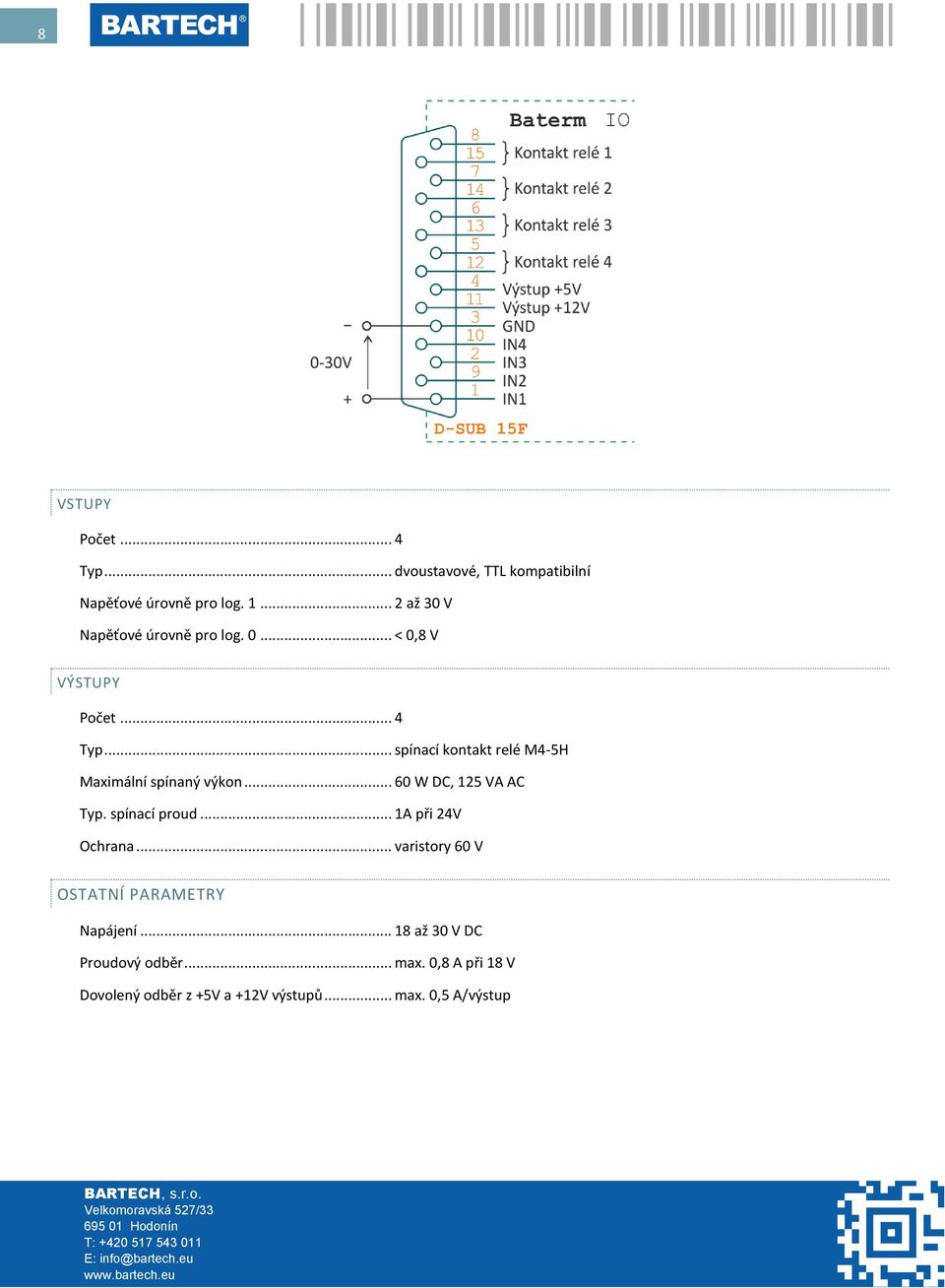

8 8 VSTUPY Počet... 4 Typ... dvoustavové, TTL kompatibilní Napěťové úrovně pro log až 30 V Napěťové úrovně pro log < 0,8 V VÝSTUPY Počet... 4 Typ... spínací kontakt relé M4-5H Maximální spínaný výkon W DC, 125 VA AC Typ. spínací proud... 1A při 24V Ochrana... varistory 60 V OSTATNÍ PARAMETRY Napájení až 30 V DC Proudový odběr... max. 0,8 A při 18 V Dovolený odběr z +5V a +12V výstupů... max. 0,5 A/výstup
9 9 NAPÁJECÍ PORT Kladný pól je uvnitř. Připojte napájecí zdroj s výstupem v rozsahu 18 až 30 V DC. Vstup má integrovanou ochrannou diodu proti přepólování až 30VDC - GND USB Dva porty USB 1.1 zapojené přes USBHUB dle blokového schématu přímo do Raspberry PI. AUDIO Standardní stereo-jack 3,5 mm s audio výstupem z Raspberry PI. ETHERNET PORT Standardní 10/100 Ethernet na konektory RJ45 připojený přímo do Raspberry PI. RJ45 1 TRANSMIT + 2 TRANSMIT - 3 RECEIVE RECEIVE PŘÍKLADY ZAPOJENÍ RELÉ Terminál obsahuje čtyři spínací relé (M4-5H 1A/24VDC, 0,5A/120VAC), jejichž kontakty jsou vyvedeny na I/O port SEMBOXu. RELÉ RELÉ 1 RELÉ 2 RELÉ 3 RELÉ 4 CANNON 15F
10 10 TTL Signál v rozsahu 5 až 24VDC. TTL CANNON 15F TTL1 1 TTL2 9 TTL3 2 TTL4 10
11 11 MECHANIKÉ PROVEDENÍ, INSTALACE

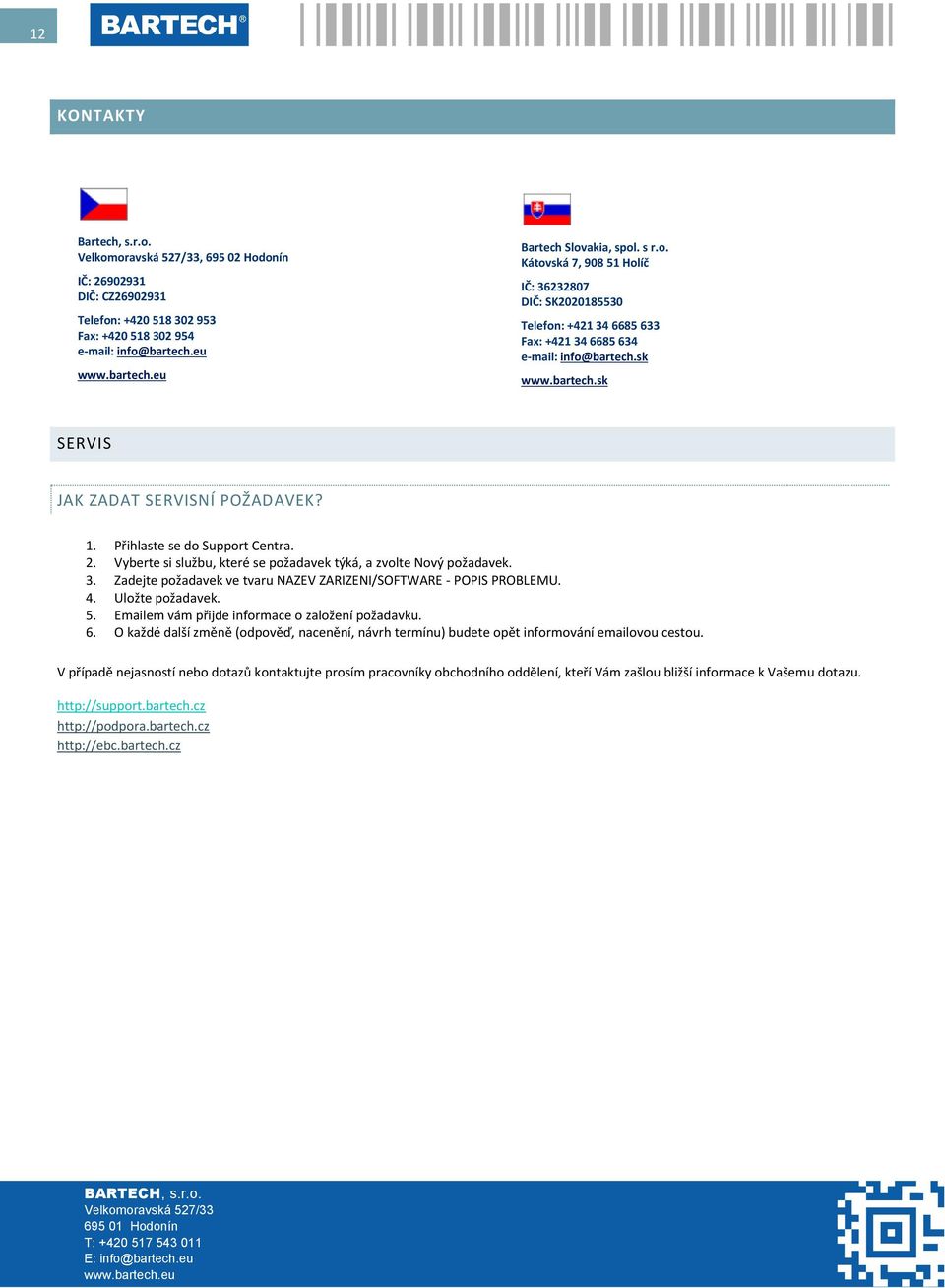

12 12 KONTAKTY Bartech, s.r.o., Hodonín IČ: DIČ: CZ Telefon: Fax: Bartech Slovakia, spol. s r.o. Kátovská 7, Holíč IČ: DIČ: SK Telefon: Fax: info@bartech.sk SERVIS JAK ZADAT SERVISNÍ POŽADAVEK? 1. Přihlaste se do Support Centra. 2. Vyberte si službu, které se požadavek týká, a zvolte Nový požadavek. 3. Zadejte požadavek ve tvaru NAZEV ZARIZENI/SOFTWARE - POPIS PROBLEMU. 4. Uložte požadavek. 5. em vám přijde informace o založení požadavku. 6. O každé další změně (odpověď, nacenění, návrh termínu) budete opět informování ovou cestou. V případě nejasností nebo dotazů kontaktujte prosím pracovníky obchodního oddělení, kteří Vám zašlou bližší informace k Vašemu dotazu
13 13 OBSAH Popis zařízení... 2 Specifikace... 3 Platforma... 3 RS USB... 3 Vstupy... 3 Výstupy... 3 RFID... 3 Displej... 4 Ostatní parametry... 4 Příslušenství... 5 RFID moduly... 5 Instalace příslušenství... 5 Porty semboxu... 7 RS232 port... 7 I/O port... 7 Vstupy... 8 Výstupy... 8 Ostatní parametry... 8 Napájecí port... 9 USB... 9 Audio... 9 Ethernet port... 9 Příklady zapojení... 9 Relé... 9 TTL Mechaniké provedení, instalace Kontakty Servis Jak zadat servisní požadavek? Obsah... 13
