1 BOHEMIA EAL Přehled výrobků

2 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, BOHEMIA tel fax EAL Tato firma se zabývá obchodní činností nákupem, prodejem a skladováním technické pryže. Působí na celém území České republiky. Historie firmy Bohemia Seal V roce 1995 Ing. Jiří Čech založil firmu Čech Jiří s cílem sortimentně doplnit firmu SAK Ložiska, s.r.o. Následně začala firma Čech Jiří odebírat zboží od firmy Rubena, a. s., která je největším výrobcem těsnění a klínových řemenů v České republice. Pro pružnost svých dodávek oslovila ke spolupráci i zahraniční renomované výrobní firmy jako jsou Freudenberg Simrit, která je největším výrobcem těsnění. V roce 2005 s firmou Bohemia Seal, s. r. o. začala spolupracovat společnost Kempchen vyrábějící těsnění, ucpávky, kompenzátory, pryžové a plastové výrobky. V neposlední řadě získala firma v roce 2006 zastoupení společnosti Optibelt na území České republiky, která nabízí klínové a hnací řemeny. Pro flexibilní řešení problémů si také od firmy Optibelt zakoupila řezačku na ozubené rukávce a častěji používané drží skladem. Firma Čech Jiří má registrovanou ochrannou známku na výrobky, které dováží z Asie. Jedná se o klínové řemeny značky Stoutbelt. Významným mezníkem je rok 2004, kdy se firma Čech Jiří transformovala na společnost s ručením omezeným Bohemia Seal. Tato firma se prosadila na trhu s průmyslovým těsněním a dnes je největším prodejcem rotačního hřídelového těsnění (gufer) výroby Rubena Hradec Králové na Severní Moravě. Skladem má více než nenulových položek, v hodnotě 9 mil. korun. V současné době se firma snaží nalézat nové dodavatelské trhy a to zejména v zahraničí. Také posiluje své odběratelské vztahy, mimo jiné i tím, že v roce 2004 byla certifikována systémem managementu jakosti dle ČSN EN ISO 9001:

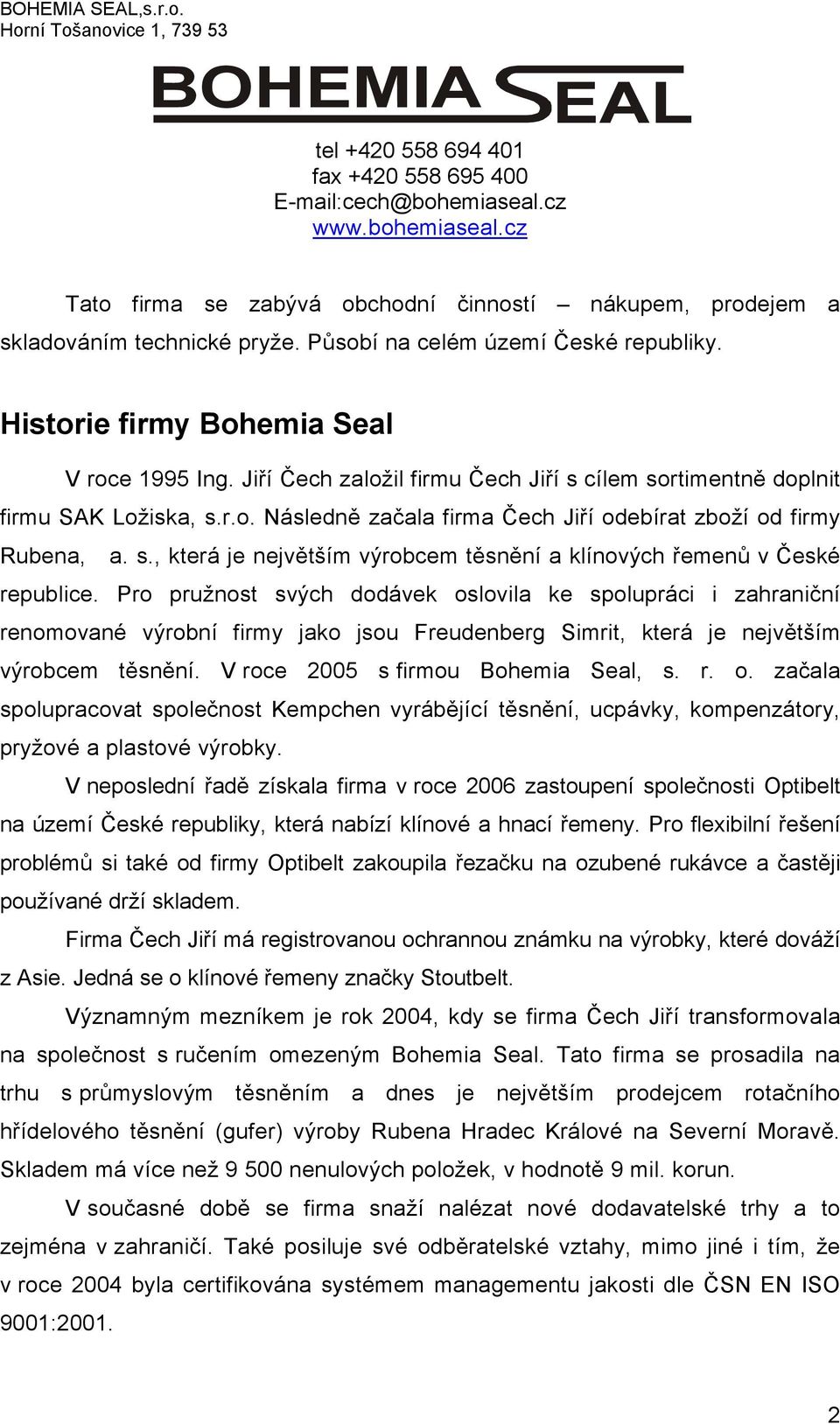

3 tel fax Sídlo firmy: Horní Tošanovice 1 (Areál statku Tozos) Horní Tošanovice BOHEMIA EAL 3

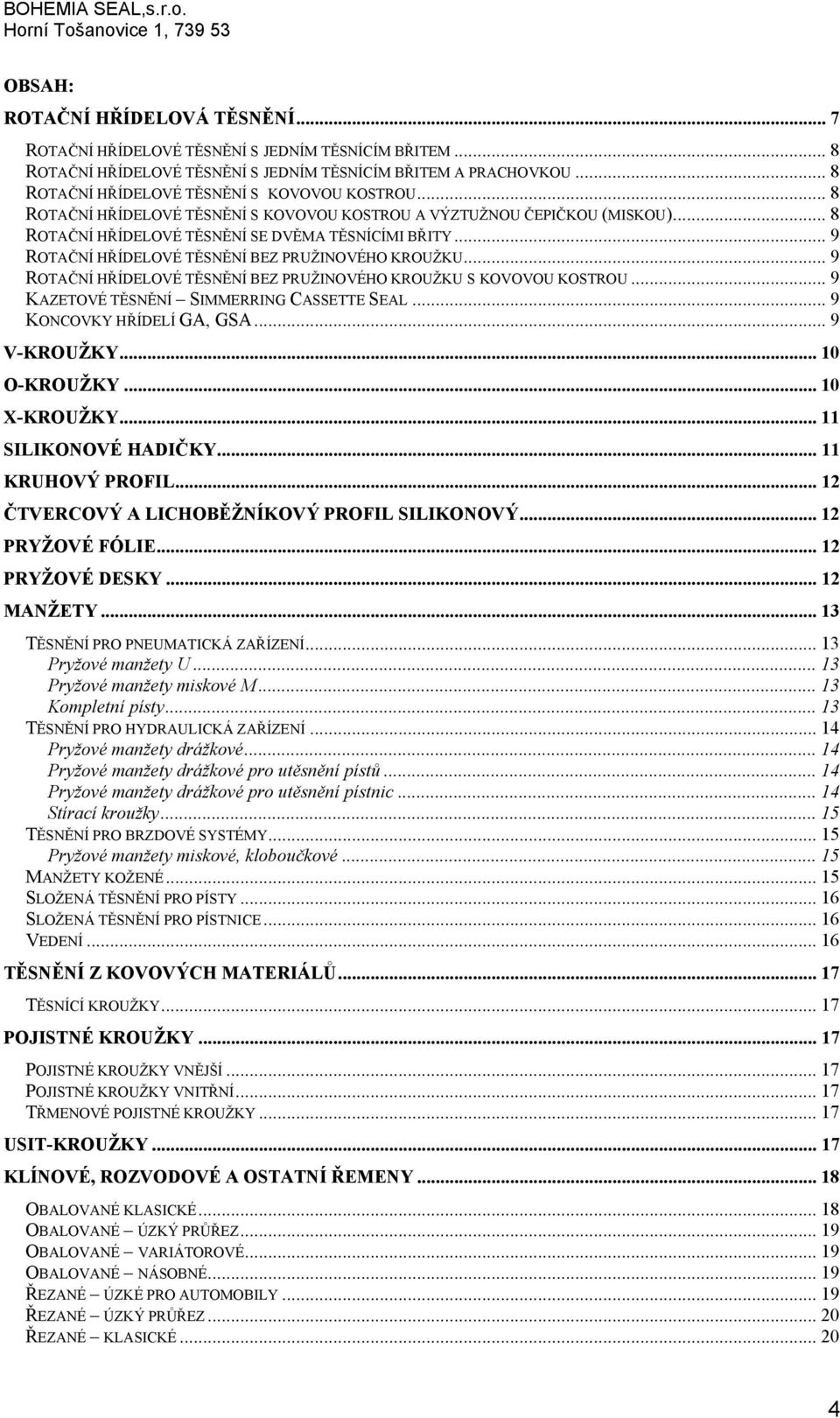

4 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, OBSAH: ROTAČNÍ HŘÍDELOVÁ TĚSNĚNÍ... 7 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ S JEDNÍM TĚSNÍCÍM BŘITEM... 8 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ S JEDNÍM TĚSNÍCÍM BŘITEM A PRACHOVKOU... 8 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ S KOVOVOU KOSTROU... 8 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ S KOVOVOU KOSTROU A VÝZTUŽNOU ČEPIČKOU (MISKOU)... 8 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ SE DVĚMA TĚSNÍCÍMI BŘITY... 9 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ BEZ PRUŽINOVÉHO KROUŽKU... 9 ROTAČNÍ HŘÍDELOVÉ TĚSNĚNÍ BEZ PRUŽINOVÉHO KROUŽKU S KOVOVOU KOSTROU... 9 KAZETOVÉ TĚSNĚNÍ SIMMERRING CASSETTE SEAL... 9 KONCOVKY HŘÍDELÍ GA, GSA... 9 V-KROUŽKY O-KROUŽKY X-KROUŽKY SILIKONOVÉ HADIČKY KRUHOVÝ PROFIL ČTVERCOVÝ A LICHOBĚŽNÍKOVÝ PROFIL SILIKONOVÝ PRYŽOVÉ FÓLIE PRYŽOVÉ DESKY MANŽETY TĚSNĚNÍ PRO PNEUMATICKÁ ZAŘÍZENÍ Pryžové manžety U Pryžové manžety miskové M Kompletní písty TĚSNĚNÍ PRO HYDRAULICKÁ ZAŘÍZENÍ Pryžové manžety drážkové Pryžové manžety drážkové pro utěsnění pístů Pryžové manžety drážkové pro utěsnění pístnic Stírací kroužky TĚSNĚNÍ PRO BRZDOVÉ SYSTÉMY Pryžové manžety miskové, kloboučkové MANŽETY KOŽENÉ SLOŽENÁ TĚSNĚNÍ PRO PÍSTY SLOŽENÁ TĚSNĚNÍ PRO PÍSTNICE VEDENÍ TĚSNĚNÍ Z KOVOVÝCH MATERIÁLŮ TĚSNÍCÍ KROUŽKY POJISTNÉ KROUŽKY POJISTNÉ KROUŽKY VNĚJŠÍ POJISTNÉ KROUŽKY VNITŘNÍ TŘMENOVÉ POJISTNÉ KROUŽKY USIT-KROUŽKY KLÍNOVÉ, ROZVODOVÉ A OSTATNÍ ŘEMENY OBALOVANÉ KLASICKÉ OBALOVANÉ ÚZKÝ PRŮŘEZ OBALOVANÉ VARIÁTOROVÉ OBALOVANÉ NÁSOBNÉ ŘEZANÉ ÚZKÉ PRO AUTOMOBILY ŘEZANÉ ÚZKÝ PRŮŘEZ ŘEZANÉ KLASICKÉ

5 tel fax ŘEZANÉ VARIÁTOROVÉ PRO PRŮMYSLOVÉ POUŽITÍ ŘEZANÉ VARIÁTOROVÉ ŽEBROVÉ ŘEMENY POLYURETHANOVÉ ŘEMENY ŠESTIHRANNÉ ŘEMENY POLYURETHANOVÉ ŘEMENY METRÁŽ PLOCHÝ ŘEMEN ROZVODOVÉ ŘEMENY NEOPRÉNOVÉ ZR HTD, RPP STD ROZVODOVÉ ŘEMENY POLYURETHANOVÉ T AT ŘEMENICE SILENTBLOKY VÁLCOVÉ PRUŽINY STANDARDNÍ VÁLCOVÉ PRUŽINY NESTANDARDNÍ PLNÉ VÁLCOVÉ PRUŽINY NESTANDARDNÍ PRŮCHOZÍ VÁLCOVÉ PRUŽINY NESTANDARDNÍ KOTOUČOVÉ NÁRAZNÍKOVÉ PRUŽINY KRUHOVÉ NÁRAZNÍKOVÉ PRUŽINY HRANOLOVÉ NÁRAZNÍKOVÉ PRUŽINY GP POUZDROVÉ PRUŽINY PRUŽNÉ SPOJKY PERIFLEX UCPÁVKOVÉ ŠŇŮRY PŘEHLED PROFILŮ STATICKÝCH TĚSNĚNÍ PLOCHÁ TĚSNĚNÍ Kovová plochá těsnění Plochá těsnění z měkkých materiálů Pryžová těsnění s ocelovou vložkou Těsnění s vlnitým kroužkem Obalovaná těsnění Wekas Těsnění aparátů GRAPA Spirálová těsnění SPIROFLEX Hřebenová těsnění s obložením Těsnění CONVEX Těsnění obalená plechem Těsnění obalená PTFE...30 TVAROVÁ (KOVOVÁ) TĚSNĚNÍ Těsnění kruhového průřezu Ring joint těsnění (RTJ) Čočková těsnění Vypouklá kovová těsnění Kosočtvercová těsnění Hřebenová těsnění bez obložení Těsnění H PŘIVAŘOVACÍ TĚSNĚNÍ TĚSNĚNÍ PRO SAMOTĚSNÍCÍ UZÁVĚRY VÍK Bikónická těsnění s radiální těsnící funkcí Těsnění delta s radiální těsnící funkcí Grafitová těsnění vík uzávěrů s axiální těsnící funkcí TĚSNĚNÍ VE VEDLEJŠÍM SILOVÉM TOKU (KNS) Moderní těsnící systém KHS/KNS s meziodsáváním SPECIÁLNÍ TĚSNĚNÍ TKANINOVÉ KOMPENZÁTORY BOHEMIA EAL 5

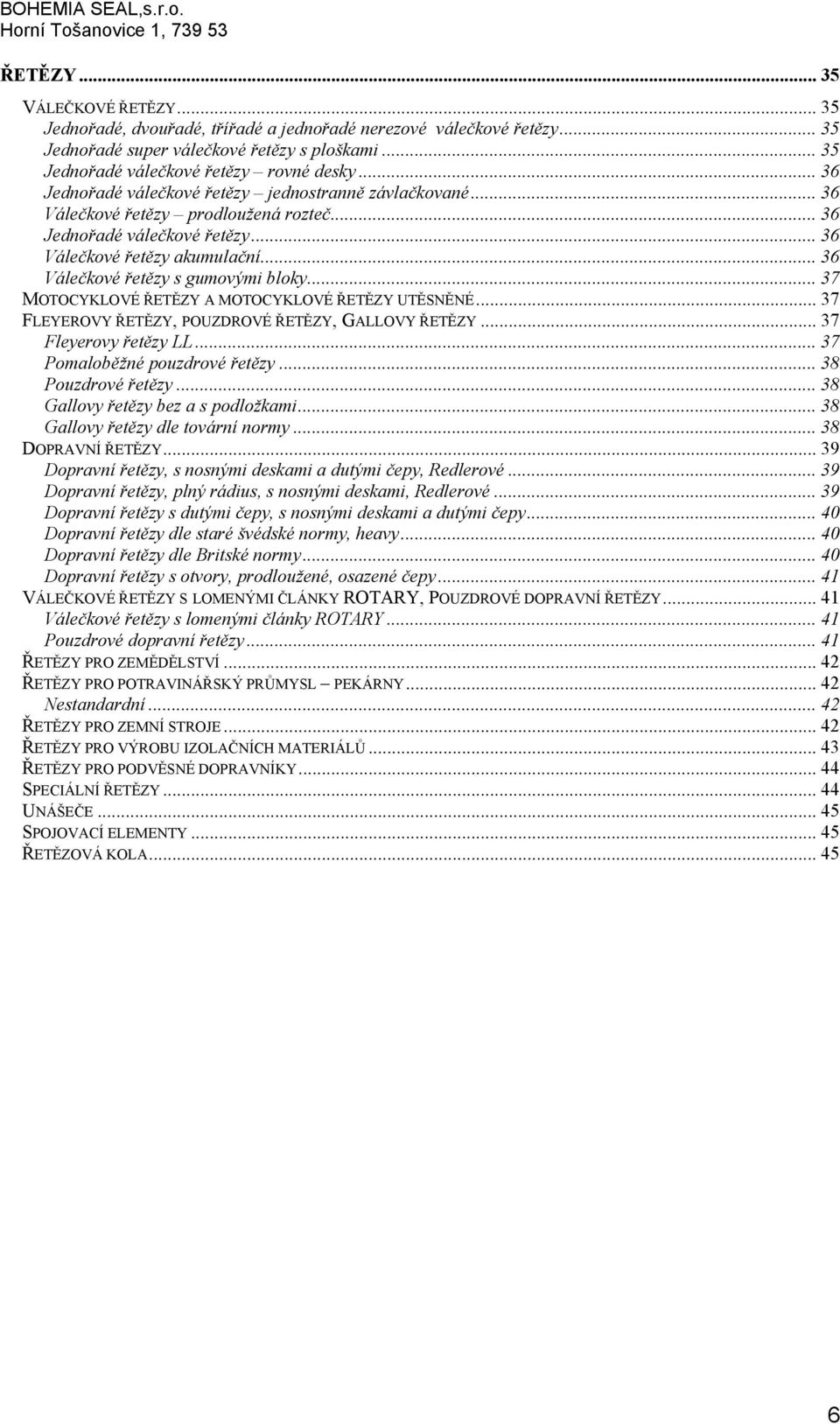

6 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, ŘETĚZY VÁLEČKOVÉ ŘETĚZY Jednořadé, dvouřadé, třířadé a jednořadé nerezové válečkové řetězy Jednořadé super válečkové řetězy s ploškami Jednořadé válečkové řetězy rovné desky Jednořadé válečkové řetězy jednostranně závlačkované Válečkové řetězy prodloužená rozteč Jednořadé válečkové řetězy Válečkové řetězy akumulační Válečkové řetězy s gumovými bloky MOTOCYKLOVÉ ŘETĚZY A MOTOCYKLOVÉ ŘETĚZY UTĚSNĚNÉ FLEYEROVY ŘETĚZY, POUZDROVÉ ŘETĚZY, GALLOVY ŘETĚZY Fleyerovy řetězy LL Pomaloběžné pouzdrové řetězy Pouzdrové řetězy Gallovy řetězy bez a s podložkami Gallovy řetězy dle tovární normy DOPRAVNÍ ŘETĚZY Dopravní řetězy, s nosnými deskami a dutými čepy, Redlerové Dopravní řetězy, plný rádius, s nosnými deskami, Redlerové Dopravní řetězy s dutými čepy, s nosnými deskami a dutými čepy Dopravní řetězy dle staré švédské normy, heavy Dopravní řetězy dle Britské normy Dopravní řetězy s otvory, prodloužené, osazené čepy VÁLEČKOVÉ ŘETĚZY S LOMENÝMI ČLÁNKY ROTARY, POUZDROVÉ DOPRAVNÍ ŘETĚZY Válečkové řetězy s lomenými články ROTARY Pouzdrové dopravní řetězy ŘETĚZY PRO ZEMĚDĚLSTVÍ ŘETĚZY PRO POTRAVINÁŘSKÝ PRŮMYSL PEKÁRNY Nestandardní ŘETĚZY PRO ZEMNÍ STROJE ŘETĚZY PRO VÝROBU IZOLAČNÍCH MATERIÁLŮ ŘETĚZY PRO PODVĚSNÉ DOPRAVNÍKY SPECIÁLNÍ ŘETĚZY UNÁŠEČE SPOJOVACÍ ELEMENTY ŘETĚZOVÁ KOLA

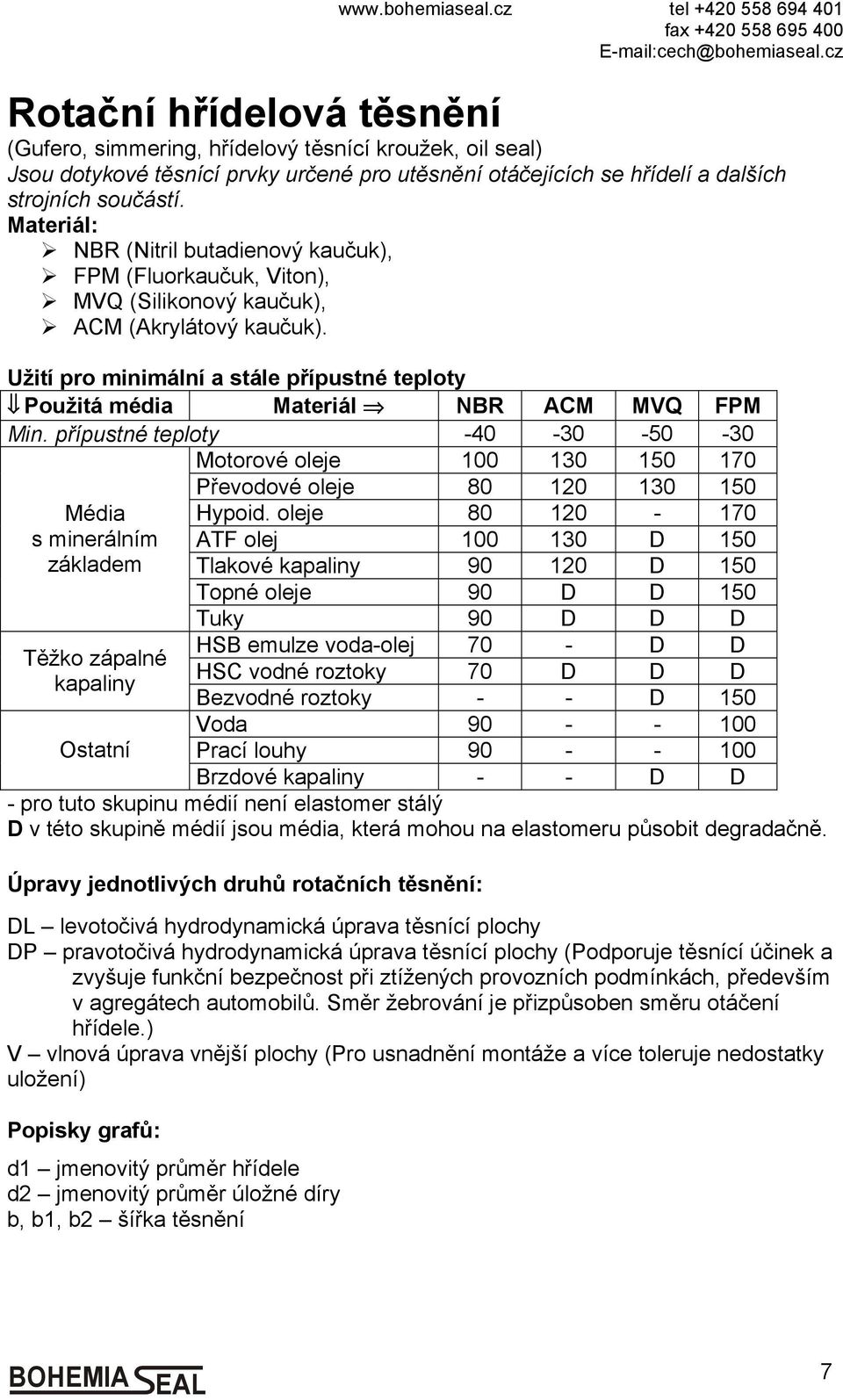

7 tel fax Rotační hřídelová těsnění (Gufero, simmering, hřídelový těsnící kroužek, oil seal) Jsou dotykové těsnící prvky určené pro utěsnění otáčejících se hřídelí a dalších strojních součástí. Materiál: NBR (Nitril butadienový kaučuk), FPM (Fluorkaučuk, Viton), MVQ (Silikonový kaučuk), ACM (Akrylátový kaučuk). Užití pro minimální a stále přípustné teploty Použitá média Materiál NBR ACM MVQ FPM Min. přípustné teploty Motorové oleje Média s minerálním základem Těžko zápalné kapaliny Převodové oleje Hypoid. oleje ATF olej D 150 Tlakové kapaliny D 150 Topné oleje 90 D D 150 Tuky 90 D D D HSB emulze voda-olej 70 - D D HSC vodné roztoky 70 D D D Bezvodné roztoky - - D 150 Voda Prací louhy Ostatní Brzdové kapaliny - - D D - pro tuto skupinu médií není elastomer stálý D v této skupině médií jsou média, která mohou na elastomeru působit degradačně. Úpravy jednotlivých druhů rotačních těsnění: DL levotočivá hydrodynamická úprava těsnící plochy DP pravotočivá hydrodynamická úprava těsnící plochy (Podporuje těsnící účinek a zvyšuje funkční bezpečnost při ztížených provozních podmínkách, především v agregátech automobilů. Směr žebrování je přizpůsoben směru otáčení hřídele.) V vlnová úprava vnější plochy (Pro usnadnění montáže a více toleruje nedostatky uložení) Popisky grafů: d1 jmenovitý průměr hřídele d2 jmenovitý průměr úložné díry b, b1, b2 šířka těsnění BOHEMIA EAL 7

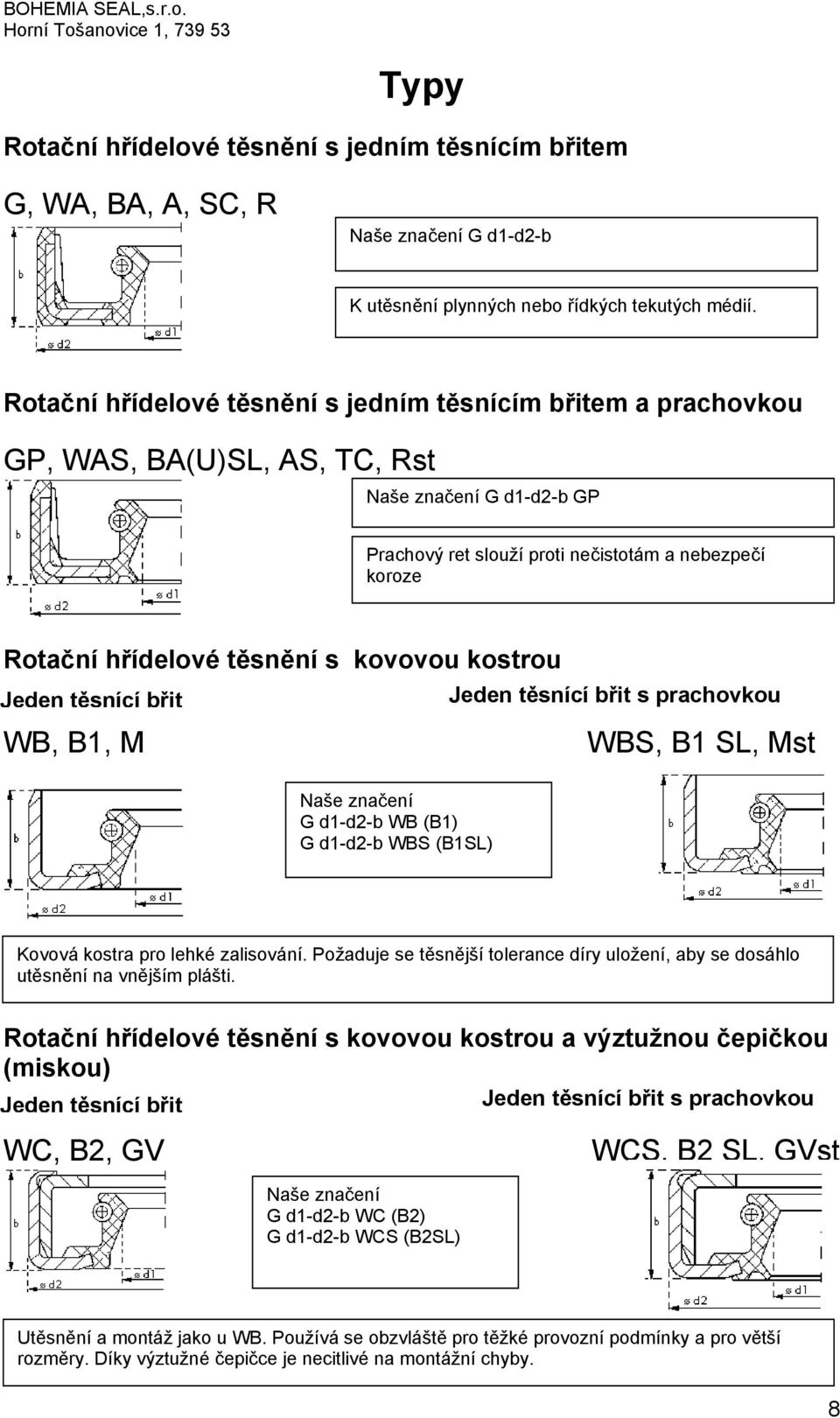

8 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Typy Rotační hřídelové těsnění s jedním těsnícím břitem G, WA, BA, A, SC, R Naše značení G d1-d2-b K utěsnění plynných nebo řídkých tekutých médií. Rotační hřídelové těsnění s jedním těsnícím břitem a prachovkou GP, WAS, BA(U)SL, AS, TC, Rst Naše značení G d1-d2-b GP Prachový ret slouží proti nečistotám a nebezpečí koroze Rotační hřídelové těsnění s kovovou kostrou Jeden těsnící břit Jeden těsnící břit s prachovkou WB, B1, M WBS, B1 SL, Mst Naše značení G d1-d2-b WB (B1) G d1-d2-b WBS (B1SL) Kovová kostra pro lehké zalisování. Požaduje se těsnější tolerance díry uložení, aby se dosáhlo utěsnění na vnějším plášti. Rotační hřídelové těsnění s kovovou kostrou a výztužnou čepičkou (miskou) Jeden těsnící břit s prachovkou Jeden těsnící břit WC, B2, GV WCS, B2 SL, GVst Naše značení G d1-d2-b WC (B2) G d1-d2-b WCS (B2SL) Utěsnění a montáž jako u WB. Používá se obzvláště pro těžké provozní podmínky a pro větší rozměry. Díky výztužné čepičce je necitlivé na montážní chyby. 8

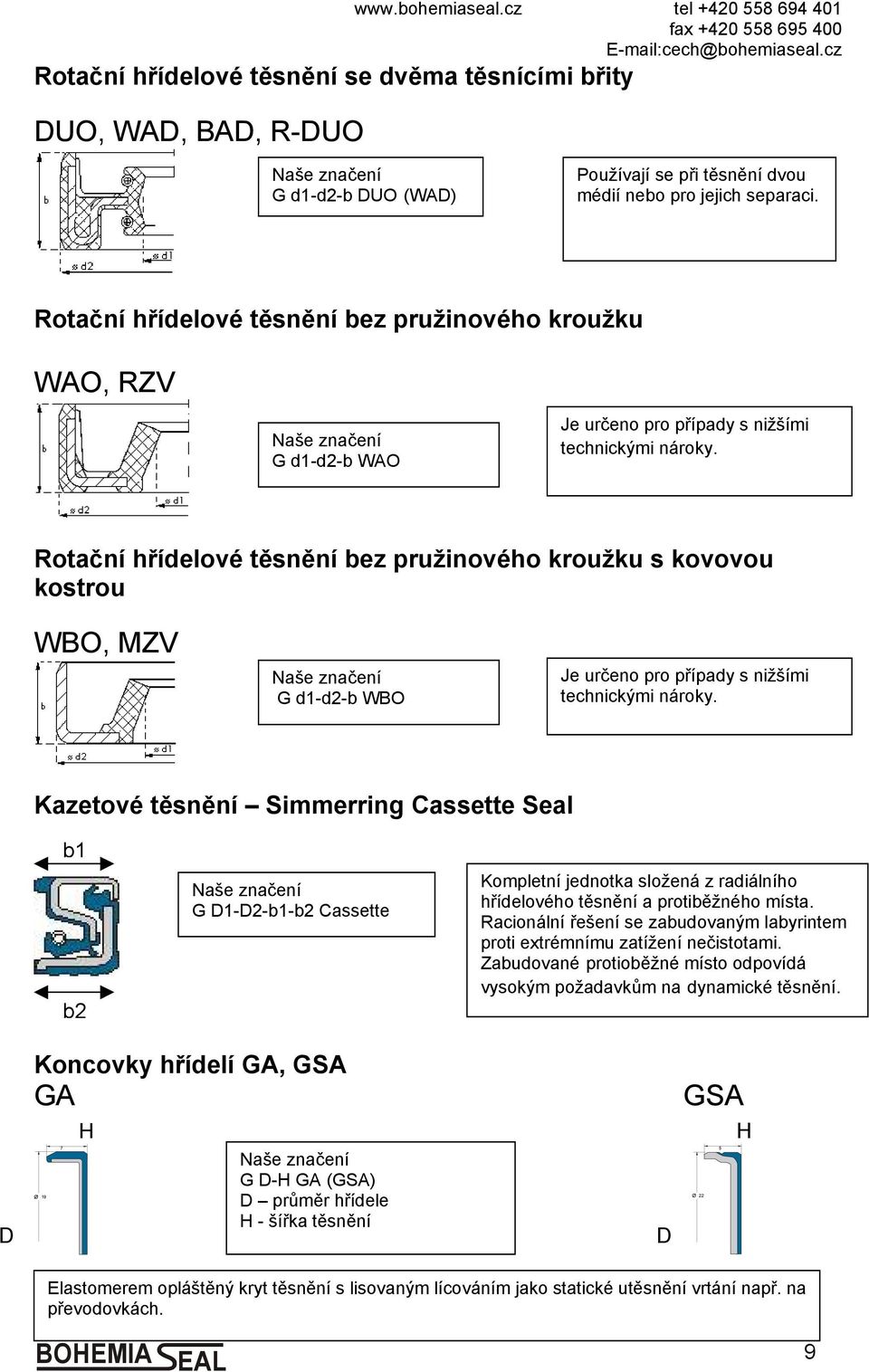

9 tel fax Rotační hřídelové těsnění se dvěma těsnícími břity DUO, WAD, BAD, R-DUO Naše značení G d1-d2-b DUO (WAD) Používají se při těsnění dvou médií nebo pro jejich separaci. Rotační hřídelové těsnění bez pružinového kroužku WAO, RZV Naše značení G d1-d2-b WAO Je určeno pro případy s nižšími technickými nároky. Rotační hřídelové těsnění bez pružinového kroužku s kovovou kostrou WBO, MZV Naše značení G d1-d2-b WBO Je určeno pro případy s nižšími technickými nároky. Kazetové těsnění Simmerring Cassette Seal b1 b2 Naše značení G D1-D2-b1-b2 Cassette Kompletní jednotka složená z radiálního hřídelového těsnění a protiběžného místa. Racionální řešení se zabudovaným labyrintem proti extrémnímu zatížení nečistotami. Zabudované protioběžné místo odpovídá vysokým požadavkům na dynamické těsnění. D Koncovky hřídelí GA, GSA GA 19 7 H Naše značení G D-H GA (GSA) D průměr hřídele H - šířka těsnění D GSA 5 22 H Elastomerem opláštěný kryt těsnění s lisovaným lícováním jako statické utěsnění vrtání např. na převodovkách. BOHEMIA EAL 9

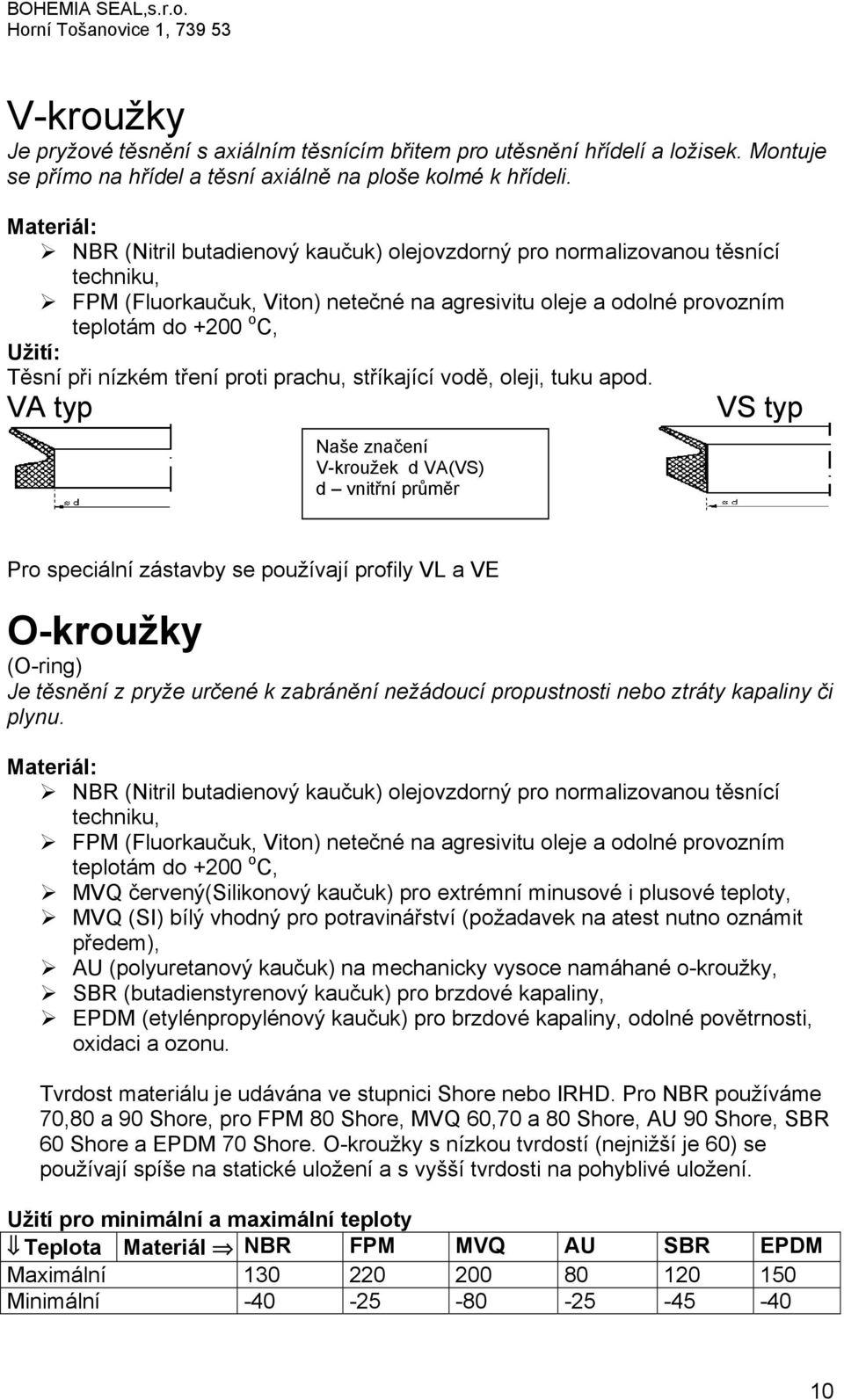

10 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, V-kroužky Je pryžové těsnění s axiálním těsnícím břitem pro utěsnění hřídelí a ložisek. Montuje se přímo na hřídel a těsní axiálně na ploše kolmé k hřídeli. Materiál: NBR (Nitril butadienový kaučuk) olejovzdorný pro normalizovanou těsnící techniku, FPM (Fluorkaučuk, Viton) netečné na agresivitu oleje a odolné provozním teplotám do +200 o C, Užití: Těsní při nízkém tření proti prachu, stříkající vodě, oleji, tuku apod. VA typ VS typ Naše značení V-kroužek d VA(VS) d vnitřní průměr Pro speciální zástavby se používají profily VL a VE O-kroužky (O-ring) Je těsnění z pryže určené k zabránění nežádoucí propustnosti nebo ztráty kapaliny či plynu. Materiál: NBR (Nitril butadienový kaučuk) olejovzdorný pro normalizovanou těsnící techniku, FPM (Fluorkaučuk, Viton) netečné na agresivitu oleje a odolné provozním teplotám do +200 o C, MVQ červený(silikonový kaučuk) pro extrémní minusové i plusové teploty, MVQ (SI) bílý vhodný pro potravinářství (požadavek na atest nutno oznámit předem), AU (polyuretanový kaučuk) na mechanicky vysoce namáhané o-kroužky, SBR (butadienstyrenový kaučuk) pro brzdové kapaliny, EPDM (etylénpropylénový kaučuk) pro brzdové kapaliny, odolné povětrnosti, oxidaci a ozonu. Tvrdost materiálu je udávána ve stupnici Shore nebo IRHD. Pro NBR používáme 70,80 a 90 Shore, pro FPM 80 Shore, MVQ 60,70 a 80 Shore, AU 90 Shore, SBR 60 Shore a EPDM 70 Shore. O-kroužky s nízkou tvrdostí (nejnižší je 60) se používají spíše na statické uložení a s vyšší tvrdosti na pohyblivé uložení. Užití pro minimální a maximální teploty Teplota Materiál NBR FPM MVQ AU SBR EPDM Maximální Minimální

11 tel fax Odolnost: NBR: ropné produkty, mazací, rostlinné a živočišné produkty, vzduch. FPM: minerální kyseliny, louhy a pára, minerální oleje, alifatické a aromatické uhlovodíky, povětrnostní vlivy, mikroorganismy MVQ: kyseliny a zásady, částečně neagresivní oleje, kyslík, povětrnostní vlivy a ozon AU: agresivní oleje, minerální oleje, motorové a převodové oleje, benzín, motorová nafta, mazací tuk, alifatické uhlovodíky a vzduch SBR: brzdová kapalina, alkoholy, glykol a určité ketony, silikonové oleje a tuky EPDM: brzdové a chladící kapaliny, vodní prostředí, horká voda a pára, povětrnostní vlivy, oxidace a ozon. Naše značení ON d1-d2 d1 vnitřní průměr d2 šířka X-kroužky Pro zamezení zkroucení kroužků v drážce. Šířka a tloušťka těchto kroužků odpovídá rozměrům pro klasické O-kroužky. Oba typy jsou tedy zaměnitelné. Kroužek má malou stykovou plochu a pro tlaky do 40-ti barů rovněž menší tření, než o-kroužek. Materiál: NBR (Nitril butadienový kaučuk) olejovzdorný pro normalizovanou těsnící techniku, FPM (Fluorkaučuk, Viton) netečné na agresivitu oleje a odolné provozním teplotám do +200 o C, Užití: Vhodný pro otáčivé pohyby, pokud nelze použít hřídelových těsnění. Standardní šířky x-kroužků: 1,78mm-2,62mm-3,53mm-5,33mm-7mm Naše značení X-kr. d1-d2 d1 vnitřní průměr d2 šířka Silikonové hadičky Použití ve ztížených tepelných podmínkách jako jsou sušárny, pece, motory a elektrospotřebiče. Naše značení Hadička H1-d1 H1 tloušťka stěny d1 vnitřní průměr BOHEMIA EAL 11

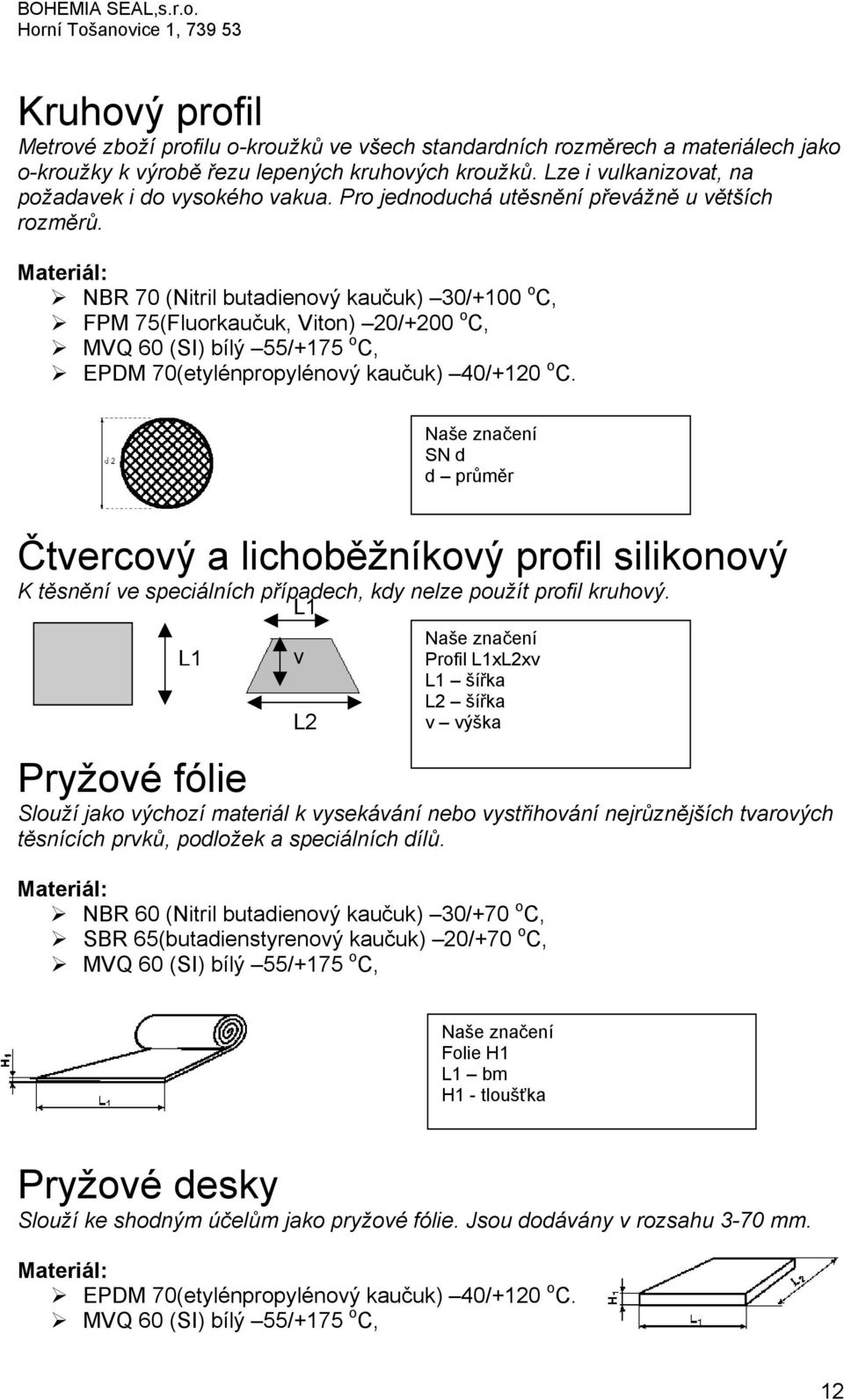

12 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Kruhový profil Metrové zboží profilu o-kroužků ve všech standardních rozměrech a materiálech jako o-kroužky k výrobě řezu lepených kruhových kroužků. Lze i vulkanizovat, na požadavek i do vysokého vakua. Pro jednoduchá utěsnění převážně u větších rozměrů. Materiál: NBR 70 (Nitril butadienový kaučuk) 30/+100 o C, FPM 75(Fluorkaučuk, Viton) 20/+200 o C, MVQ 60 (SI) bílý 55/+175 o C, EPDM 70(etylénpropylénový kaučuk) 40/+120 o C. Naše značení SN d d průměr Čtvercový a lichoběžníkový profil silikonový K těsnění ve speciálních případech, kdy nelze použít profil kruhový. L1 L1 Pryžové fólie v L2 Naše značení Profil L1xL2xv L1 šířka L2 šířka v výška Slouží jako výchozí materiál k vysekávání nebo vystřihování nejrůznějších tvarových těsnících prvků, podložek a speciálních dílů. Materiál: NBR 60 (Nitril butadienový kaučuk) 30/+70 o C, SBR 65(butadienstyrenový kaučuk) 20/+70 o C, MVQ 60 (SI) bílý 55/+175 o C, Naše značení Folie H1 L1 bm H1 - tloušťka Pryžové desky Slouží ke shodným účelům jako pryžové fólie. Jsou dodávány v rozsahu 3-70 mm. Materiál: EPDM 70(etylénpropylénový kaučuk) 40/+120 o C. MVQ 60 (SI) bílý 55/+175 o C, 12

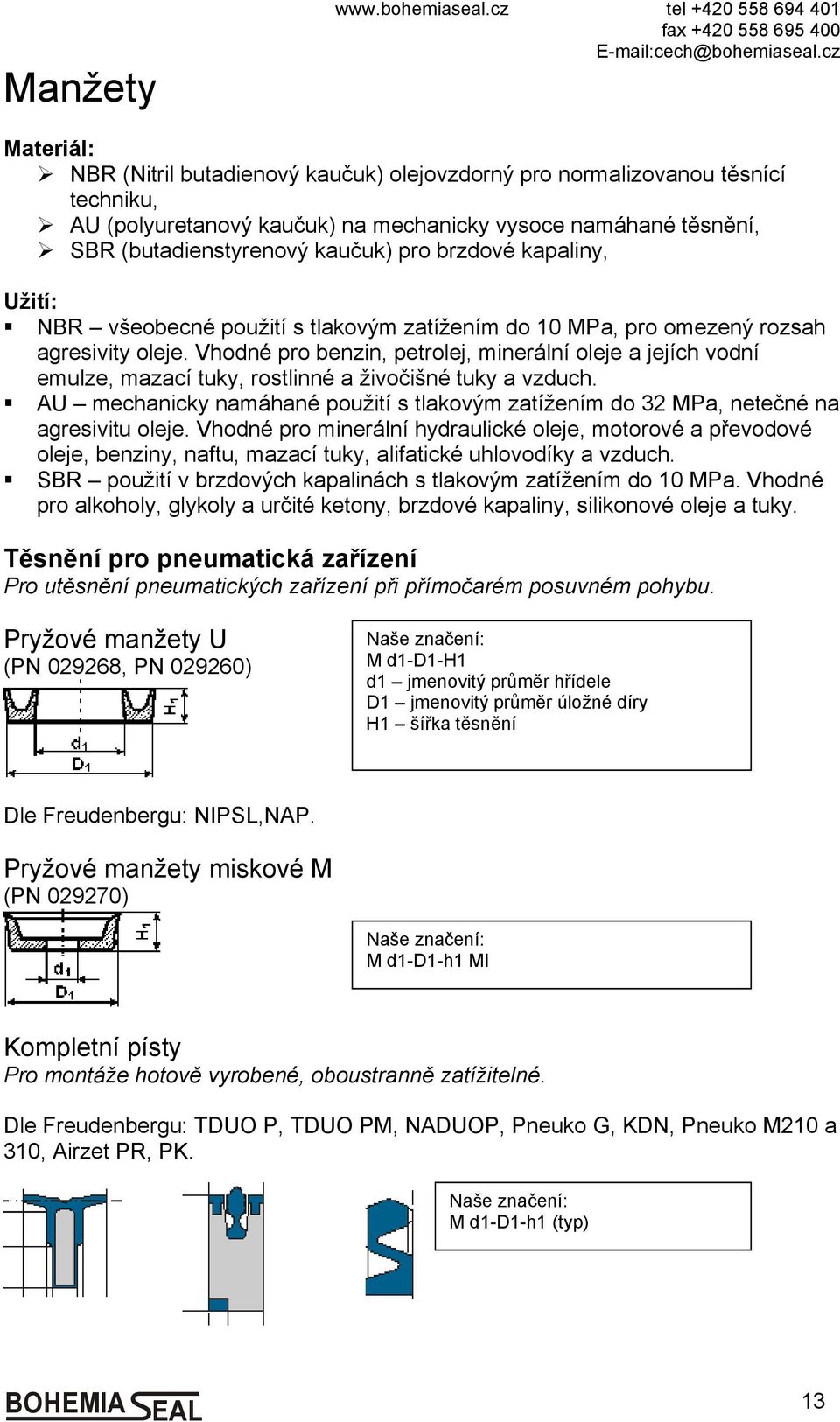

13 Manžety tel fax Materiál: NBR (Nitril butadienový kaučuk) olejovzdorný pro normalizovanou těsnící techniku, AU (polyuretanový kaučuk) na mechanicky vysoce namáhané těsnění, SBR (butadienstyrenový kaučuk) pro brzdové kapaliny, Užití: NBR všeobecné použití s tlakovým zatížením do 10 MPa, pro omezený rozsah agresivity oleje. Vhodné pro benzin, petrolej, minerální oleje a jejích vodní emulze, mazací tuky, rostlinné a živočišné tuky a vzduch. AU mechanicky namáhané použití s tlakovým zatížením do 32 MPa, netečné na agresivitu oleje. Vhodné pro minerální hydraulické oleje, motorové a převodové oleje, benziny, naftu, mazací tuky, alifatické uhlovodíky a vzduch. SBR použití v brzdových kapalinách s tlakovým zatížením do 10 MPa. Vhodné pro alkoholy, glykoly a určité ketony, brzdové kapaliny, silikonové oleje a tuky. Těsnění pro pneumatická zařízení Pro utěsnění pneumatických zařízení při přímočarém posuvném pohybu. Pryžové manžety U (PN , PN ) M d1-d1-h1 d1 jmenovitý průměr hřídele D1 jmenovitý průměr úložné díry H1 šířka těsnění Dle Freudenbergu: NIPSL,NAP. Pryžové manžety miskové M (PN ) M d1-d1-h1 MI Kompletní písty Pro montáže hotově vyrobené, oboustranně zatížitelné. Dle Freudenbergu: TDUO P, TDUO PM, NADUOP, Pneuko G, KDN, Pneuko M210 a 310, Airzet PR, PK. M d1-d1-h1 (typ) BOHEMIA EAL 13

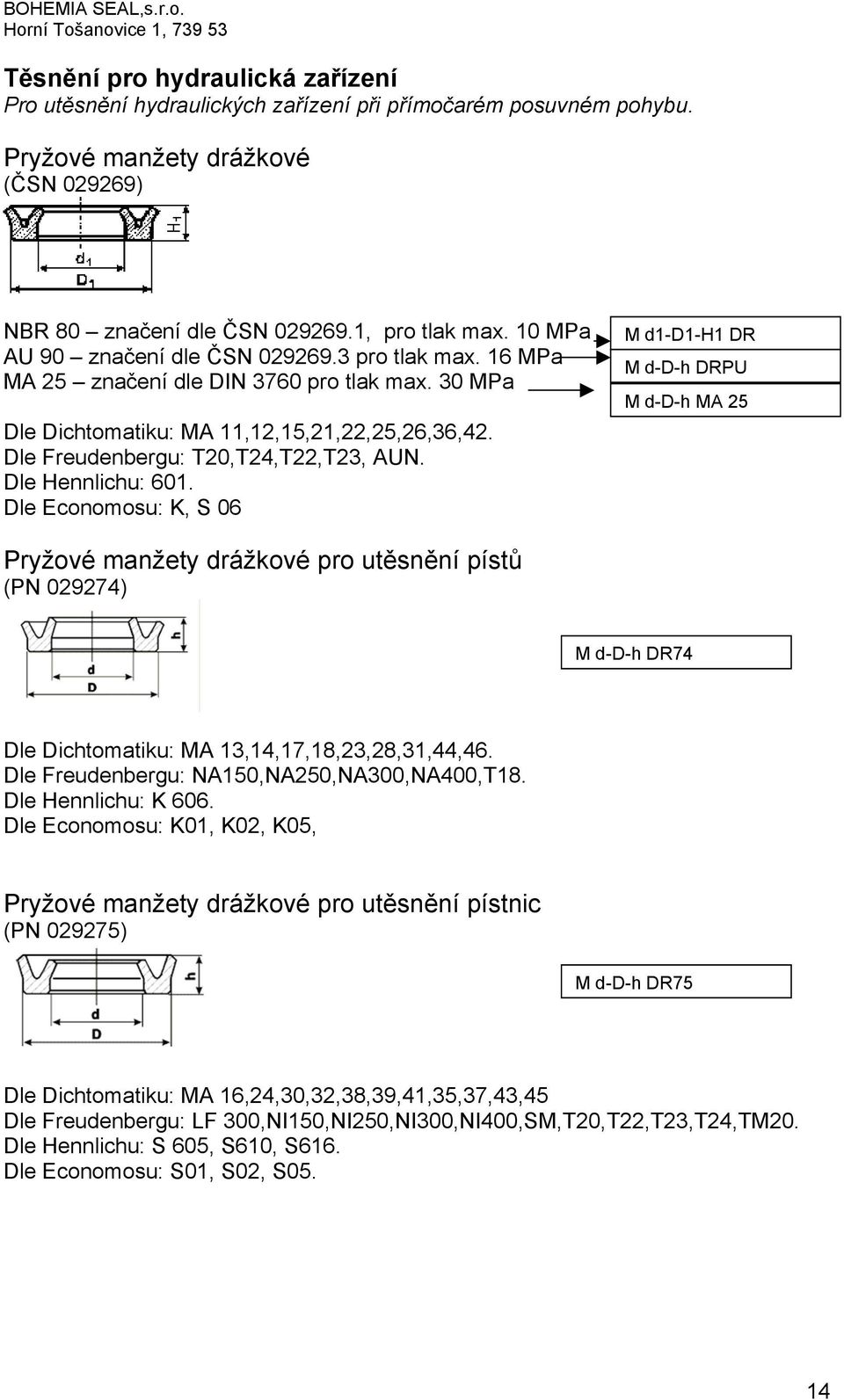

14 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Těsnění pro hydraulická zařízení Pro utěsnění hydraulických zařízení při přímočarém posuvném pohybu. Pryžové manžety drážkové (ČSN ) NBR 80 značení dle ČSN , pro tlak max. 10 MPa AU 90 značení dle ČSN pro tlak max. 16 MPa MA 25 značení dle DIN 3760 pro tlak max. 30 MPa Dle Dichtomatiku: MA 11,12,15,21,22,25,26,36,42. Dle Freudenbergu: T20,T24,T22,T23, AUN. Dle Hennlichu: 601. Dle Economosu: K, S 06 M d1-d1-h1 DR M d-d-h DRPU M d-d-h MA 25 Pryžové manžety drážkové pro utěsnění pístů (PN ) M d-d-h DR74 Dle Dichtomatiku: MA 13,14,17,18,23,28,31,44,46. Dle Freudenbergu: NA150,NA250,NA300,NA400,T18. Dle Hennlichu: K 606. Dle Economosu: K01, K02, K05, Pryžové manžety drážkové pro utěsnění pístnic (PN ) M d-d-h DR75 Dle Dichtomatiku: MA 16,24,30,32,38,39,41,35,37,43,45 Dle Freudenbergu: LF 300,NI150,NI250,NI300,NI400,SM,T20,T22,T23,T24,TM20. Dle Hennlichu: S 605, S610, S616. Dle Economosu: S01, S02, S05. 14

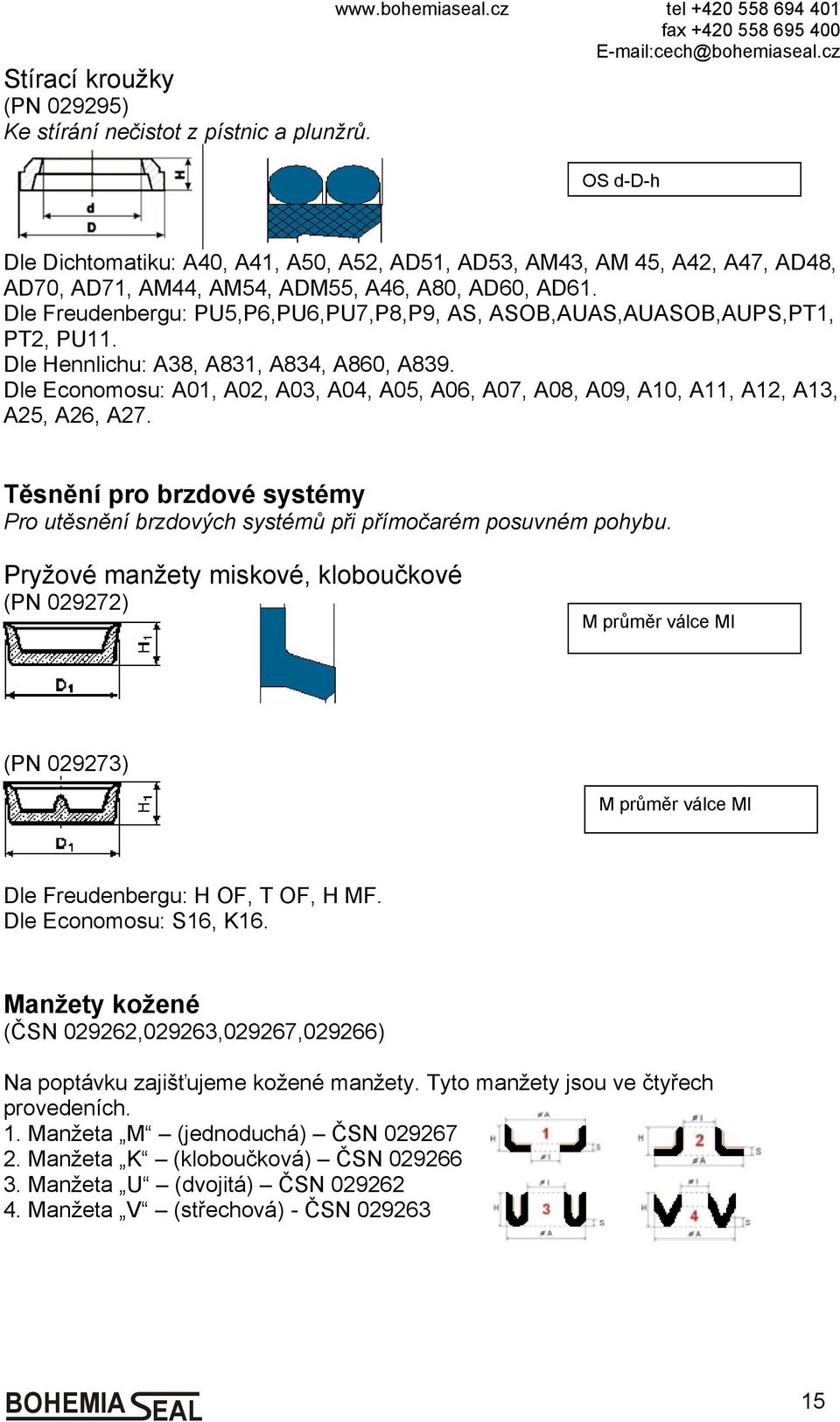

15 Stírací kroužky (PN ) Ke stírání nečistot z pístnic a plunžrů. tel fax OS d-d-h Dle Dichtomatiku: A40, A41, A50, A52, AD51, AD53, AM43, AM 45, A42, A47, AD48, AD70, AD71, AM44, AM54, ADM55, A46, A80, AD60, AD61. Dle Freudenbergu: PU5,P6,PU6,PU7,P8,P9, AS, ASOB,AUAS,AUASOB,AUPS,PT1, PT2, PU11. Dle Hennlichu: A38, A831, A834, A860, A839. Dle Economosu: A01, A02, A03, A04, A05, A06, A07, A08, A09, A10, A11, A12, A13, A25, A26, A27. Těsnění pro brzdové systémy Pro utěsnění brzdových systémů při přímočarém posuvném pohybu. Pryžové manžety miskové, kloboučkové (PN ) M průměr válce MI (PN ) M průměr válce MI Dle Freudenbergu: H OF, T OF, H MF. Dle Economosu: S16, K16. Manžety kožené (ČSN ,029263,029267,029266) Na poptávku zajišťujeme kožené manžety. Tyto manžety jsou ve čtyřech provedeních. 1. Manžeta M (jednoduchá) ČSN Manžeta K (kloboučková) ČSN Manžeta U (dvojitá) ČSN Manžeta V (střechová) - ČSN BOHEMIA EAL 15

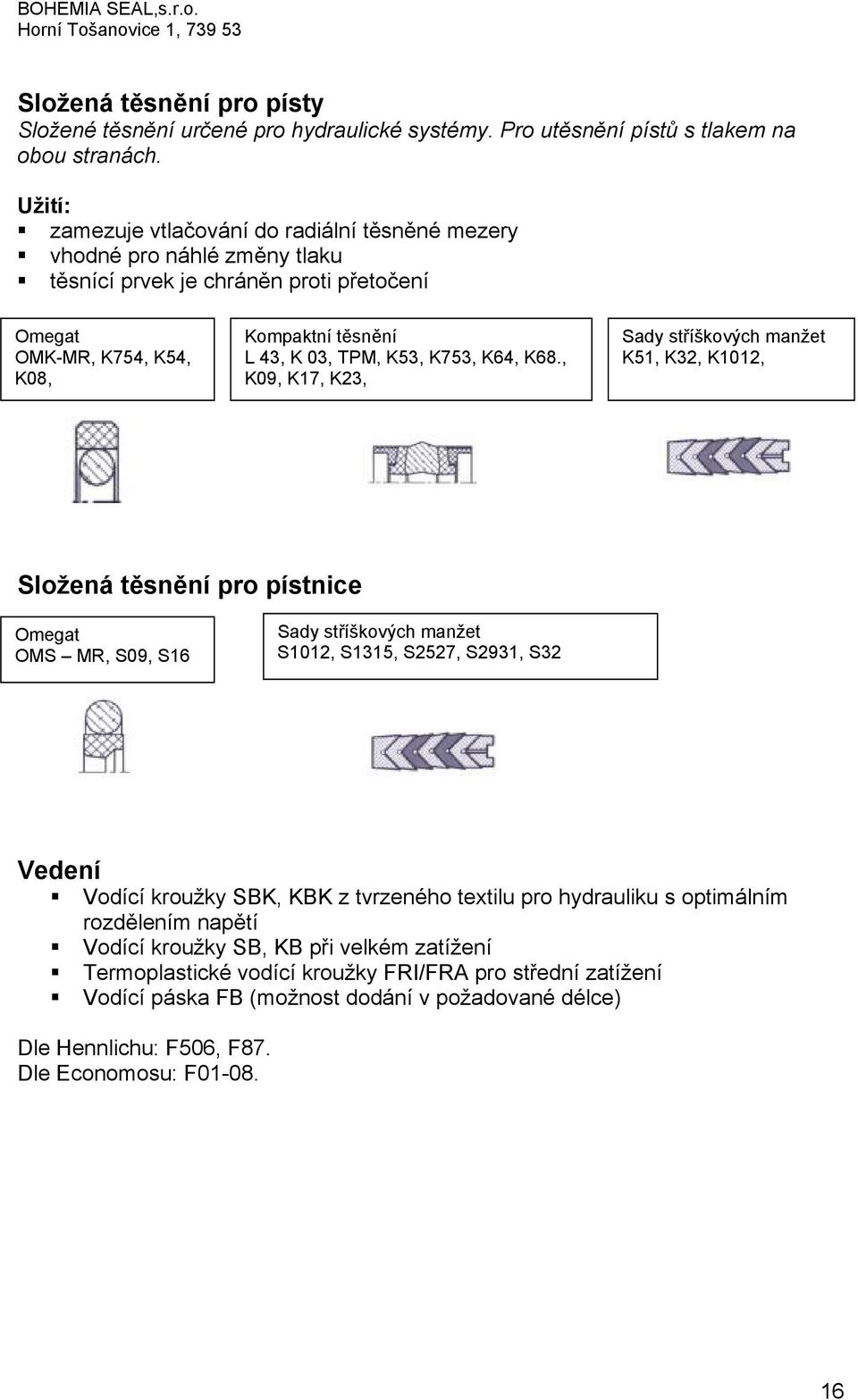

16 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Složená těsnění pro písty Složené těsnění určené pro hydraulické systémy. Pro utěsnění pístů s tlakem na obou stranách. Užití: zamezuje vtlačování do radiální těsněné mezery vhodné pro náhlé změny tlaku těsnící prvek je chráněn proti přetočení Omegat OMK-MR, K754, K54, K08, Kompaktní těsnění L 43, K 03, TPM, K53, K753, K64, K68., K09, K17, K23, Sady stříškových manžet K51, K32, K1012, Složená těsnění pro pístnice Omegat OMS MR, S09, S16 Sady stříškových manžet S1012, S1315, S2527, S2931, S32 Vedení Vodící kroužky SBK, KBK z tvrzeného textilu pro hydrauliku s optimálním rozdělením napětí Vodící kroužky SB, KB při velkém zatížení Termoplastické vodící kroužky FRI/FRA pro střední zatížení Vodící páska FB (možnost dodání v požadované délce) Dle Hennlichu: F506, F87. Dle Economosu: F

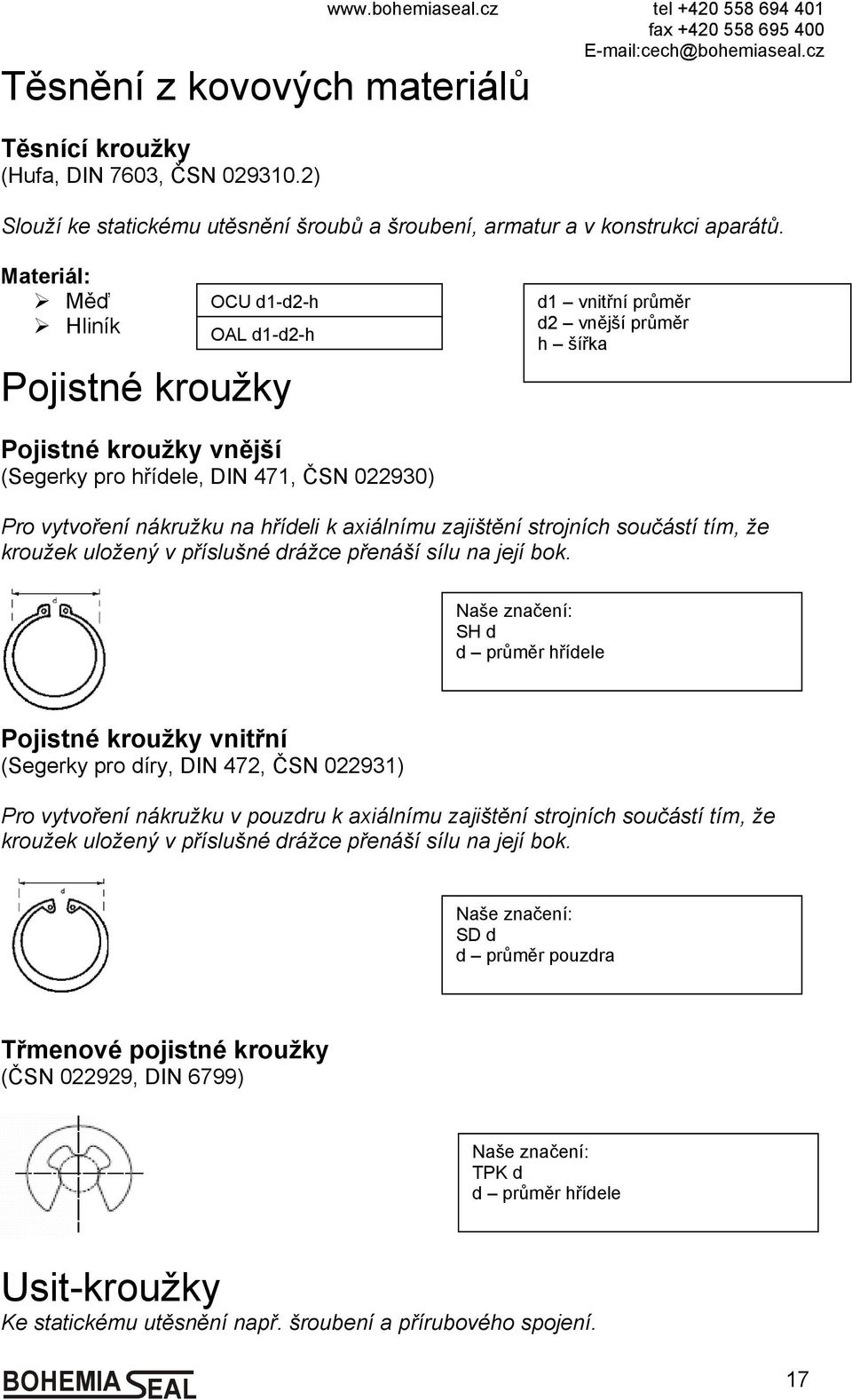

17 tel fax Těsnění z kovových materiálů Těsnící kroužky (Hufa, DIN 7603, ČSN ) Slouží ke statickému utěsnění šroubů a šroubení, armatur a v konstrukci aparátů. Materiál: Měď Hliník OCU d1-d2-h OAL d1-d2-h Pojistné kroužky d1 vnitřní průměr d2 vnější průměr h šířka Pojistné kroužky vnější (Segerky pro hřídele, DIN 471, ČSN ) Pro vytvoření nákružku na hřídeli k axiálnímu zajištění strojních součástí tím, že kroužek uložený v příslušné drážce přenáší sílu na její bok. SH d d průměr hřídele Pojistné kroužky vnitřní (Segerky pro díry, DIN 472, ČSN ) Pro vytvoření nákružku v pouzdru k axiálnímu zajištění strojních součástí tím, že kroužek uložený v příslušné drážce přenáší sílu na její bok. SD d d průměr pouzdra Třmenové pojistné kroužky (ČSN , DIN 6799) TPK d d průměr hřídele Usit-kroužky Ke statickému utěsnění např. šroubení a přírubového spojení. BOHEMIA EAL 17

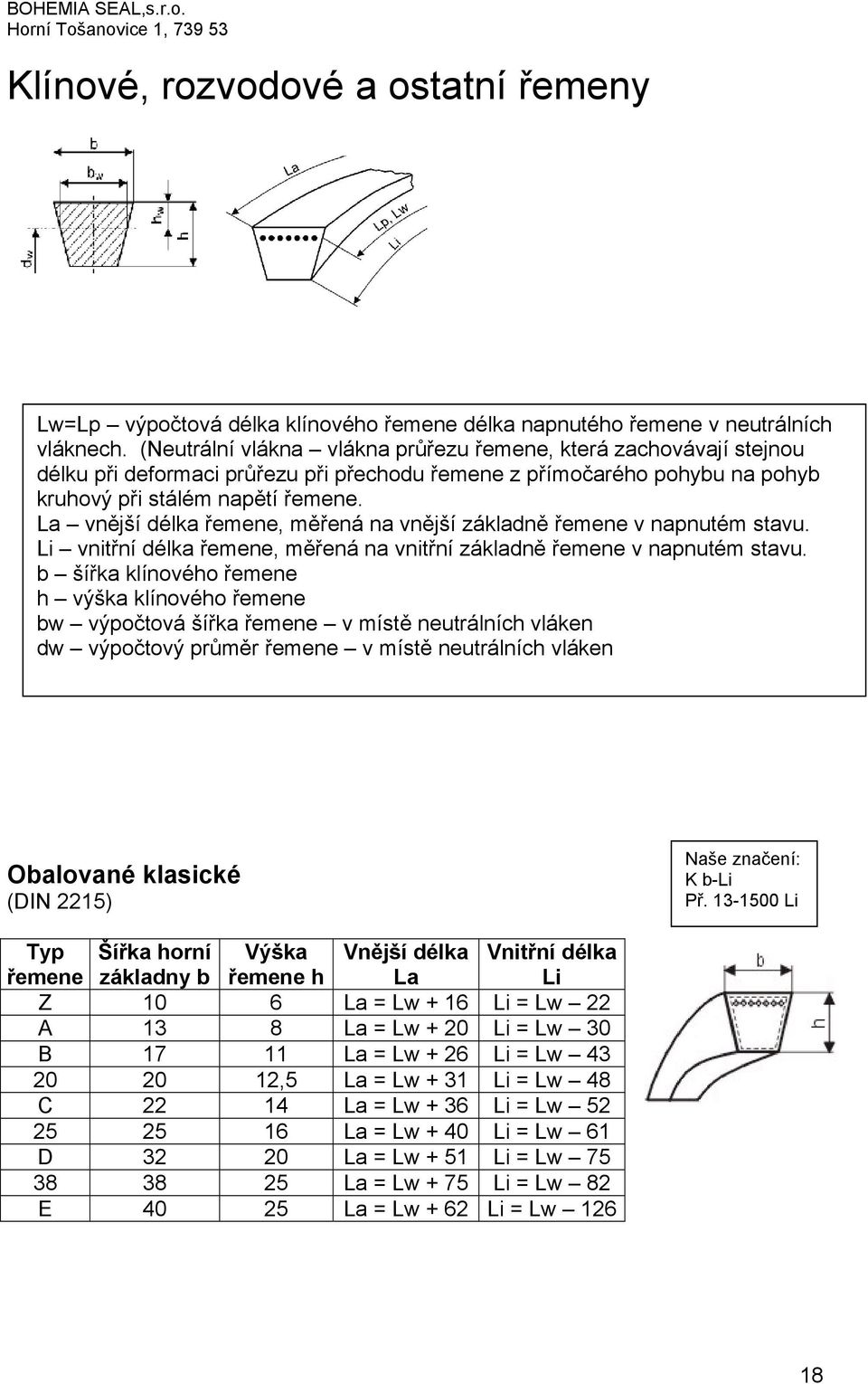

18 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Klínové, rozvodové a ostatní řemeny Lw=Lp výpočtová délka klínového řemene délka napnutého řemene v neutrálních vláknech. (Neutrální vlákna vlákna průřezu řemene, která zachovávají stejnou délku při deformaci průřezu při přechodu řemene z přímočarého pohybu na pohyb kruhový při stálém napětí řemene. La vnější délka řemene, měřená na vnější základně řemene v napnutém stavu. Li vnitřní délka řemene, měřená na vnitřní základně řemene v napnutém stavu. b šířka klínového řemene h výška klínového řemene bw výpočtová šířka řemene v místě neutrálních vláken dw výpočtový průměr řemene v místě neutrálních vláken Obalované klasické (DIN 2215) K b-li Př Li Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li Z 10 6 La = Lw + 16 Li = Lw 22 A 13 8 La = Lw + 20 Li = Lw 30 B La = Lw + 26 Li = Lw ,5 La = Lw + 31 Li = Lw 48 C La = Lw + 36 Li = Lw La = Lw + 40 Li = Lw 61 D La = Lw + 51 Li = Lw La = Lw + 75 Li = Lw 82 E La = Lw + 62 Li = Lw

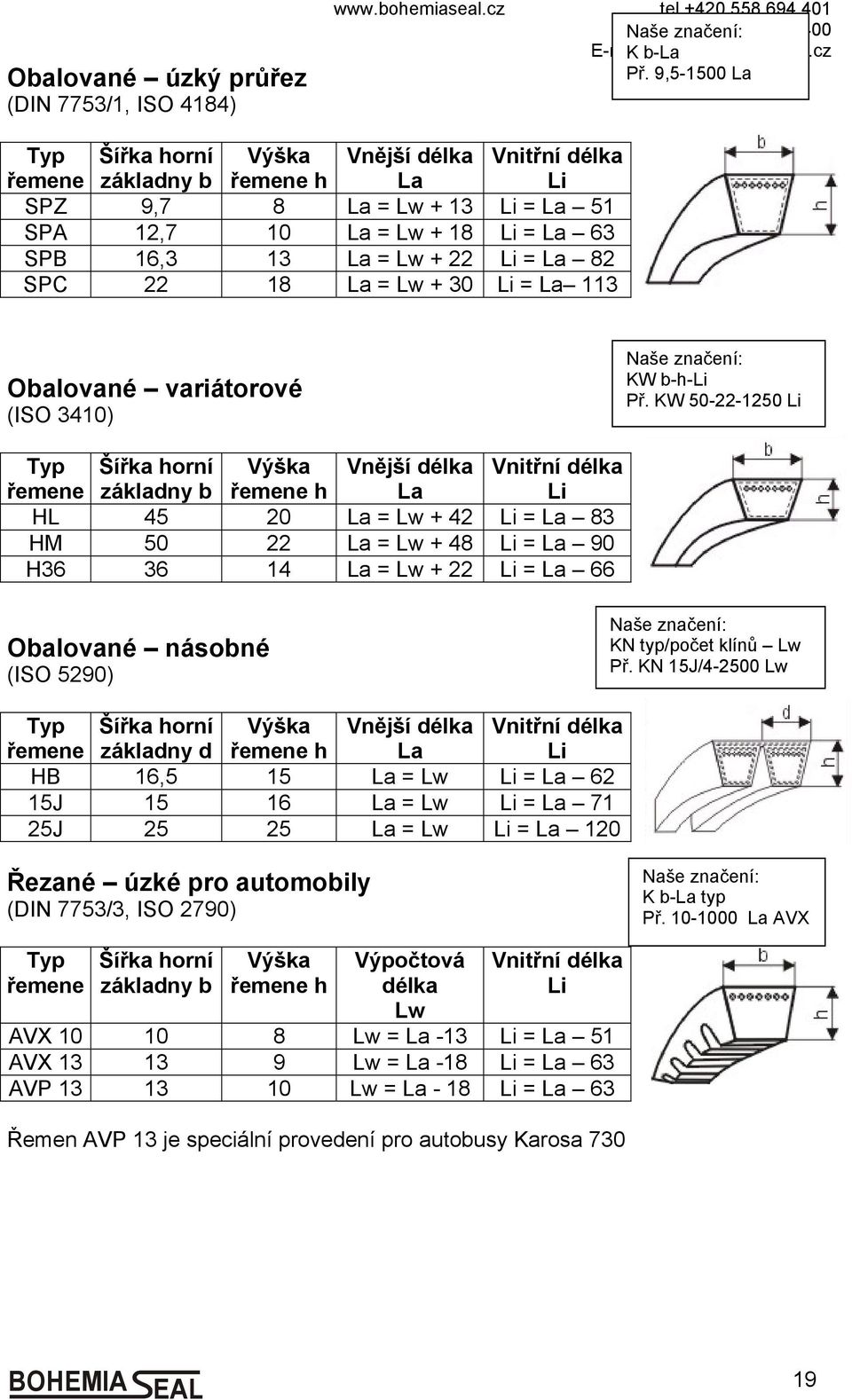

19 Obalované úzký průřez (DIN 7753/1, ISO 4184) tel Naše fax značení: K b-la Př. 9, La Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li SPZ 9,7 8 La = Lw + 13 Li = La 51 SPA 12,7 10 La = Lw + 18 Li = La 63 SPB 16,3 13 La = Lw + 22 Li = La 82 SPC La = Lw + 30 Li = La 113 Obalované variátorové (ISO 3410) KW b-h-li Př. KW Li Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li HL La = Lw + 42 Li = La 83 HM La = Lw + 48 Li = La 90 H La = Lw + 22 Li = La 66 Obalované násobné (ISO 5290) KN typ/počet klínů Lw Př. KN 15J/ Lw Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny d řemene h La Li HB 16,5 15 La = Lw Li = La 62 15J La = Lw Li = La 71 25J La = Lw Li = La 120 Řezané úzké pro automobily (DIN 7753/3, ISO 2790) K b-la typ Př La AVX Typ řemene Šířka horní základny b Výška řemene h Výpočtová délka Lw Vnitřní délka Li AVX Lw = La -13 Li = La 51 AVX Lw = La -18 Li = La 63 AVP Lw = La - 18 Li = La 63 Řemen AVP 13 je speciální provedení pro autobusy Karosa 730 BOHEMIA EAL 19

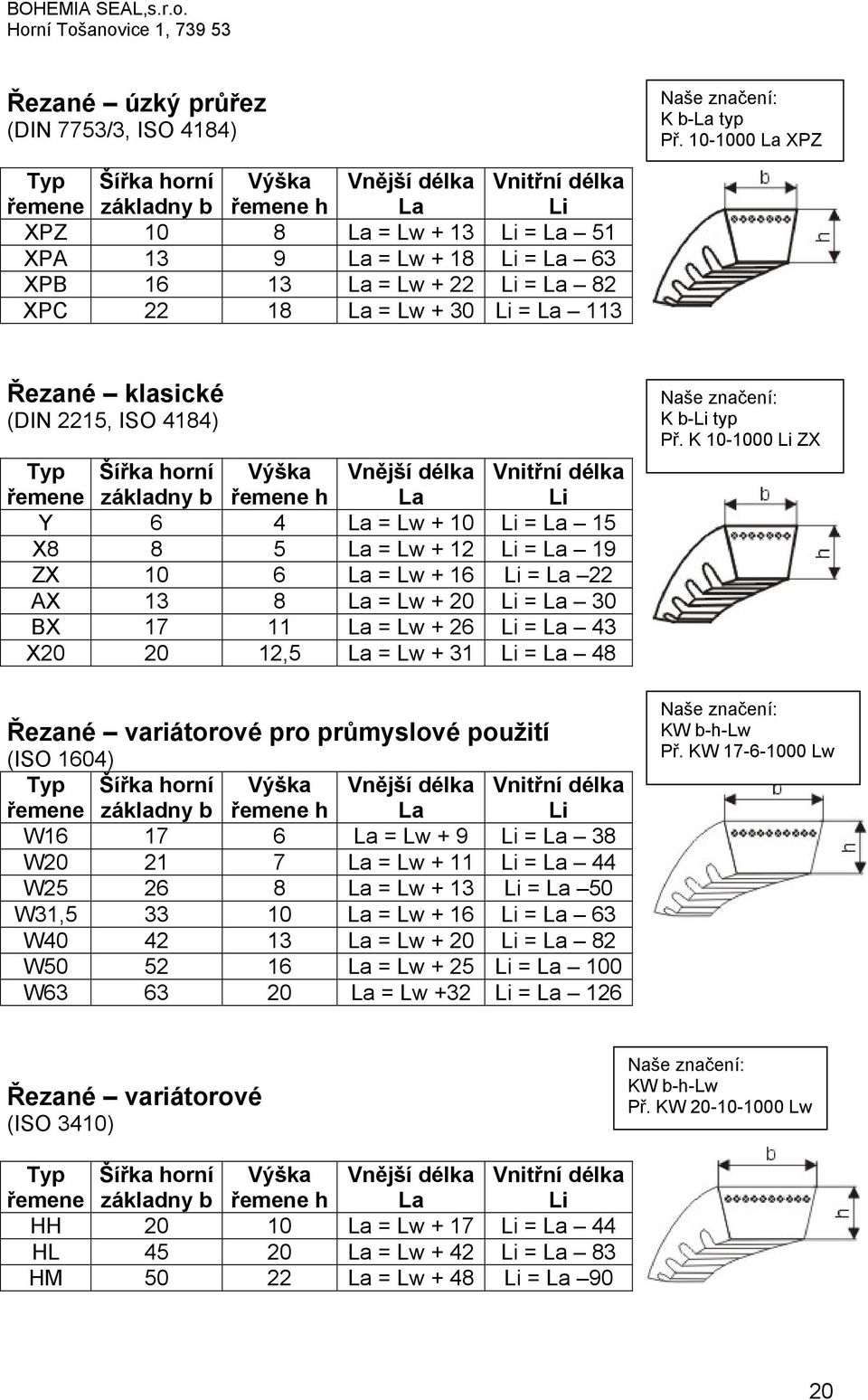

20 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Řezané úzký průřez (DIN 7753/3, ISO 4184) K b-la typ Př La XPZ Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li XPZ 10 8 La = Lw + 13 Li = La 51 XPA 13 9 La = Lw + 18 Li = La 63 XPB La = Lw + 22 Li = La 82 XPC La = Lw + 30 Li = La 113 Řezané klasické (DIN 2215, ISO 4184) Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li Y 6 4 La = Lw + 10 Li = La 15 X8 8 5 La = Lw + 12 Li = La 19 ZX 10 6 La = Lw + 16 Li = La 22 AX 13 8 La = Lw + 20 Li = La 30 BX La = Lw + 26 Li = La 43 X ,5 La = Lw + 31 Li = La 48 K b-li typ Př. K Li ZX Řezané variátorové pro průmyslové použití (ISO 1604) Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li W La = Lw + 9 Li = La 38 W La = Lw + 11 Li = La 44 W La = Lw + 13 Li = La 50 W31, La = Lw + 16 Li = La 63 W La = Lw + 20 Li = La 82 W La = Lw + 25 Li = La 100 W La = Lw +32 Li = La 126 KW b-h-lw Př. KW Lw Řezané variátorové (ISO 3410) KW b-h-lw Př. KW Lw Typ Šířka horní Výška Vnější délka Vnitřní délka řemene základny b řemene h La Li HH La = Lw + 17 Li = La 44 HL La = Lw + 42 Li = La 83 HM La = Lw + 48 Li = La 90 20

21 Žebrové řemeny (DIN 7867) tel fax Typ řemene Rozteč klínů b PH 1,6 2,5 PJ 2,34 4 PK 3,56 6 PL 4,7 7 PM 9,4 13 Výška řemene h K typ Lw počet žeber Př. K PJ Polyurethanové řemeny S úhlem boků 60 o Lze dodat na poptávku i polyurethanové řemeny násobné. Typ Šířka horní Výška řemene základny b řemene h 3M 3 2 5M 5 3 7M M 11 7 K typ-lw Př. K 3M-350 Lw Šestihranné řemeny (DIN 7722, ISO 5289) Typ Šířka horní Výška řemene základny b řemene h AA/HAA BB/HBB CC/HCC DD/HDD x x K typ-lw Př. K HAA-350 Lw Polyurethanové řemeny metráž Jedná se o klínové, kruhové či jinak tvarované polyurethanové metráže, které je možno svařovat na libovolně dlouhé nekonečné řemeny. Takto je možné nahrazovat nákladné dopravní pásy či větší klínové řemeny pro náročné provozy. Kruhový profil Klínový řemen Klínový řemen s povrchovou úpravou Supergrip Linatex HV-2-laminát Speciální profily BOHEMIA EAL 21

22 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Plochý řemen P délka šíře HF 150 Př. P HF150 Standardní výška h 1 mm HF 150 (na zakázku i 0,5mm HF 75) Standardní šířky W 10; 15; 20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100; 330; 430. Na poptávku zajišťujeme i polyuretanové. Rozvodové řemeny neoprénové (ISO 5296) ZR Z typ délka-šíře ZR Př. Z L ZR Typ řemenu Rozteč zubů Úhel zubu Výška řemene MXL 2, ,14 XL 5, ,3 L 9, ,6 H 12,7 40 4,3 XH 22, ,2 XXH 31, ,7 Typ MXL, XL, L také v provedení polyuretanovém. Potom znační ne ZR, ale K ALPHA. Typ XL, L a H také v provedení oboustranném. Pak se před typ řemene přidává D. HTD, RPP Oba typy jsou zaměnitelné. Typ řemenu Rozteč zubů Výška řemene 2M 2 1,3 3M 3 2,3 5M 5 3,4 8M 8 5,4 14M 14 9,5 20M 20 13,2 Z typ délka-šíře OMEGA Př. Z 8M OMEGA Typ 5M, 8M a 14M také v provedení oboustranném. Pak se před typ řemene přidává D. Z Styp délka-šíře STD STD Př. Z S8M STD Typ řemenu Rozteč zubů Výška řemene 3M 3 1,9 5M 5 3,4 8M 8 5,3 14M 14 10,2 Typ 8M také v provedení oboustranném. Pak se před typ řemene přidává D. 22

23 tel fax Rozvodové řemeny polyurethanové (DIN 7721) T Typ řemenu Rozteč zubů Výška řemene T2,5 2,5 1,3 T5 5 2,2 T ,5 Z typ délka-šíře ALPHA Př. Z T ALPHA Typ T5 a T10 také v provedení oboustranném. Pak se před typ řemene přidává D. AT Typ řemenu Rozteč zubů Výška řemene AT5 5 2,7 AT Z typ délka-šíře ALPHA Př. Z AT ALPHA Řemenice Na poptávku jsme schopni dodat řemenice na klínové řemeny, rozvodové řemeny a drážkové řemeny. BOHEMIA EAL 23

24 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Silentbloky Pryžokovové antivibrační prvky jsou určené k pružnému uložení, tlumení nárazů, aktivní i pasivní izolaci kmitů, hlukové izolaci, přenosu sil, ochrannému uložení apod. Materiál: Pryže na bázi NR, SBR a NBR ve standardní tvrdosti 55 ShA. Na zakázku lze použít pryže v rozmezí od 30 do 85 ShA. Válcové pružiny standardní Typ 1(Typ A) Typ 2(Typ B) Typ 3(Typ C) Typ 4 Typ 5 D1 vnější průměr H1 Výška bez závitu G průměr závitu, díry h výška závitu Silenblok katalogové číslo Typy v závorce dle Freudenbergu Válcové pružiny nestandardní plné Typ TP1 Typ TP2 Typ TP3 Typ SP Typ KR Válcové pružiny nestandardní průchozí Typ GH Typ GK Typ GP Typ IS Typ RB Válcové pružiny nestandardní kotoučové 24

25 tel fax Nárazníkové pružiny kruhové Typ DS Typ KD Typ KE Typ KG Typ.16 Typ KK Typ KH Typ KP-D Typ KP-E Nárazníkové pružiny hranolové Typ TAB Typ RP-0G Typ.01 Typ KD Nárazníkové pružiny GP Typ GP-1G Typ GP-2G Typ GP-1I Typ GP-QP Pouzdrové pružiny Válcové, nárazníkové i pouzdrové pružiny lze dodat i v nestandardním provedení na poptávku. Pružné spojky PERIFLEX (Pryžové obruče pro hřídelové spojky) Pružné pryžotextilní díly, které přenášejí točivý moment v pružných hřídelových spojkách. Zajišťují klidný chod soustrojí a eliminují účinky nerovnoměrnosti chodu motoru na poháněním soustrojí. SP průměr D1(vnější) Standardní vnější průměr Typ 1: 125, 160, 178, 200, 250, 259, 315, 360, 397, 400, 450, 490, 540, 560, 630, 710. Typ 2: 259 Typ 3: 397 BOHEMIA EAL 25

26 BOHEMIA SEAL,s.r.o. Horní Tošanovice 1, Ucpávkové šňůry Na poptávku zajišťujeme šňůry firmy Freudenberg: Ramilon proti hnilobě a zpuchření. Pro potravinářský průmysl, křídlová čerpadla, rafinerie, mlýny plunžrová čerpadla, vazové trubky. Arostat z aramidové příze, oděru odolné. Pro armatury, příruby zásobníků. Arolan II - z aramidové příze, oděru odolné. Pro křídlová čerpadla, rafinerie, mlýny a armatury. Arochem S kluzná, teplotně stabilní příze PTFE grafit. Křídlová čerpadla, rafinerie, mlýny, plunžrová čerpadla, defibrátory. Unistat PTFE příze plněná grafitem. V chemickém průmyslu, armatury, regulační ventily, plunžrová čerpadla. Unichem PTFE příze. Křídlová čerpadla, příruby zásobníků. Unival naolejovaná PTFE příze plněná grafitem. Křídlová čerpadla, sušičky, míchadla, armatury. Alchem předimpregnovaná PTFE příze. Armatury, kuželová a plunžrová čerpadla. Grafiflex odolnost proti chemikáliím a teplotě. Pro armatury. Grafiflex těsnění vík předlisované kroužky. Pro armatury. Carbosteam uhlíková příze. Armatury. G-Spezial S 6565 teplotně odolné grafitové prameny. Armatury a čerpadla. G-Spezial teplotně odolné, pružné grafitové prameny, které jsou uprostřed vyztuženy tenkým drátem z inconelu. Armatury. Uniflex ohebná speciální příze s vysokým podílem uhlíku a impregnací PTFEgrafit. Křídlová čerpadla. Kombilon kluzný, elastický materiál DIAPLEX pletený s uhlíkovou a PTFE přízí. Křídlová čerpadla, hnětače, míchače. Univerdit vytlačovaná, vláknově orientovaná PTFE směs. Křídlová čerpadla, hnětače, armatury, regulační ventily. 26

27 tel fax Od firmy Kempchen: RivaLon K 36 disperze z PTFE. Pro čerpadla, armatury a statické uložení. RivaNorm K75 vlákno z vápníkovo-křemičitého materiálu s PTFE disperzí. Pro armatury a statické uložení. RivaTherm K 80 grafitové vlákno. Pro armatury. RivaTherm K 80 C grafitové vlákno s PTFE disperzí. Pro armatury. RivaTherm K 80 S grafito-laminátové vlákno. Pro armatury. RivaTherm K 95 grafitové vlákno. Pro armatury, čerpadla. RivaTherm K 99 grafitové vlákno na vysoké teploty s kovovou výztuhou. Pro armatury. RivaTherm K grafitové vlákno na vysoké teploty s kovovou výztuhou. Pro armatury. RivaFlex K 40 PTFE příze s vloženým grafitem a silikonovým olejem. Pro čerpadla. RivaVal K 41 ramie vlákno s PTFE disperzí a silikonovoolejovou impregnací. Pro čerpadla. RivaMid K 81 aramidové nekonečné vlákno s PTFE disperzí a silikonovoolejovou impregnací. Pro čerpadla. RivaMid K 83 - aramidové skládané vlákno s PTFE disperzí a silikonovoolejovou impregnací. Pro čerpadla. RivaKomb K 90 - PTFE vlákno obsahující grafit, mazivo a aramidové složky. Pro čerpadla. RivaBrid K 91 hybrid K 40 a K 81. RivaStat K 68 vápnikovo-křemičité vlákno. Pro statické uložení. RivaGlas K 450 G skleněné vlákno se speciální grafitovou impregnací. Pro statické uložení. BOHEMIA EAL 27
