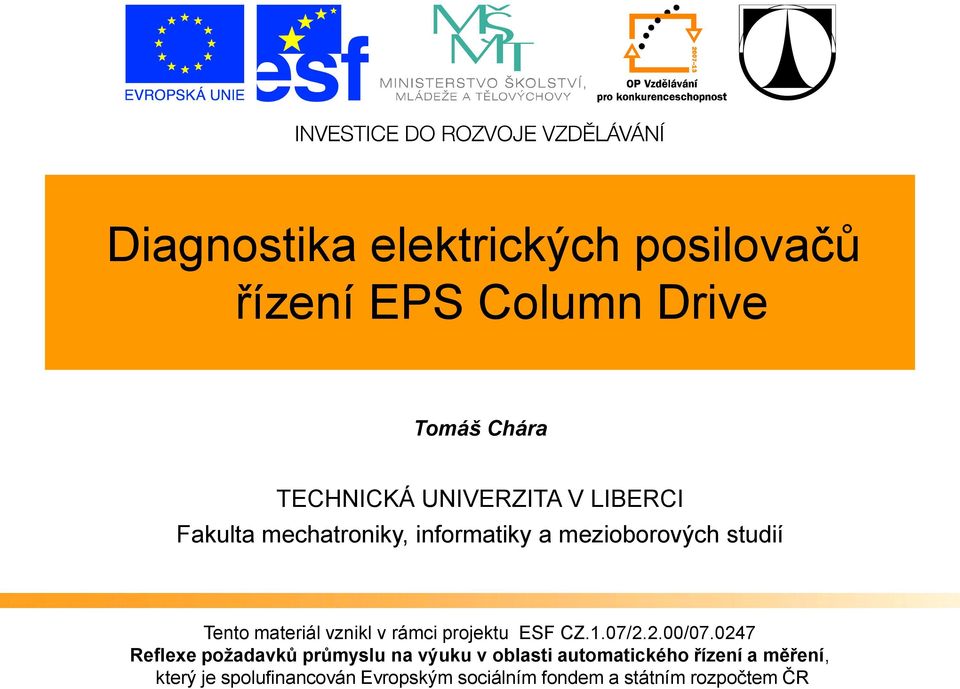

1 Diagnostika elektrických posilovačů řízení EPS Column Drive Tomáš Chára TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.

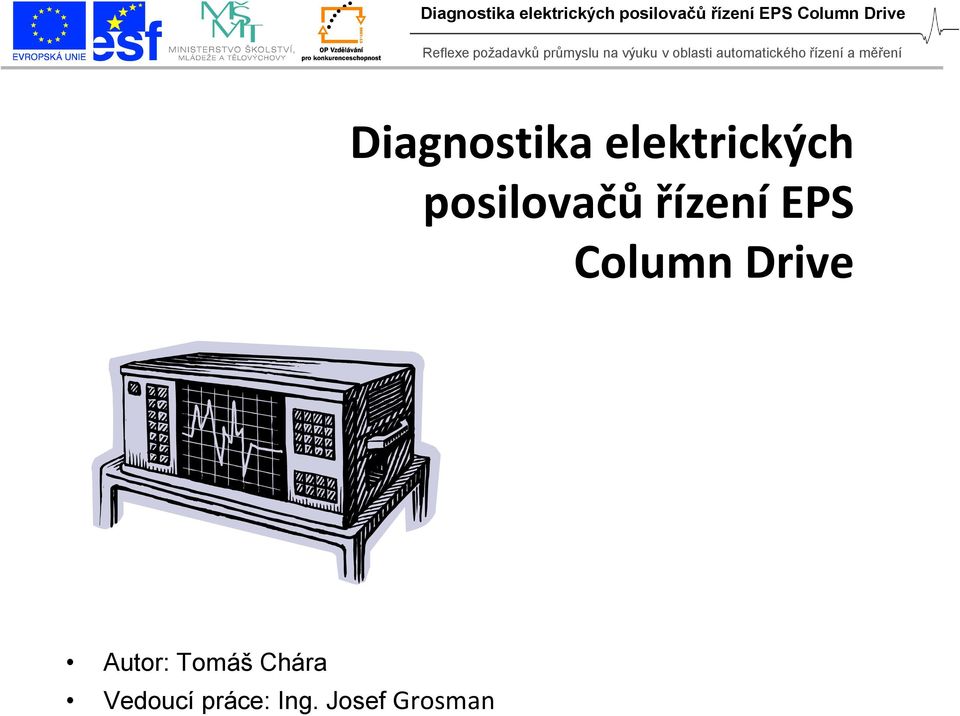

2 Diagnostika elektrických posilovačů řízení EPS Column Drive Autor: Tomáš Chára Vedoucí práce: Ing. Josef Grosman

3 OBSAH PREZENTACE 1. Co je posilovač řízení? 2. Seznámení s technologií EPS CD 3. Paměť závad (chyba A, B, C) 4. Interní a externí diagnostika 5. Vývojové prostředí

4 Elektrický posilovač řízení EPS CD malý počet součástek nízká cena snížení spotřeby paliva (nebere výkon motoru) různé operační a asistenční módy (automatické vracení volantu, city mód ) předprogramované mapy (profily) rychlost vozidla, úhel natočení volantu, posilovací účinek

asistenční módy (automatické vracení volantu, city mód )

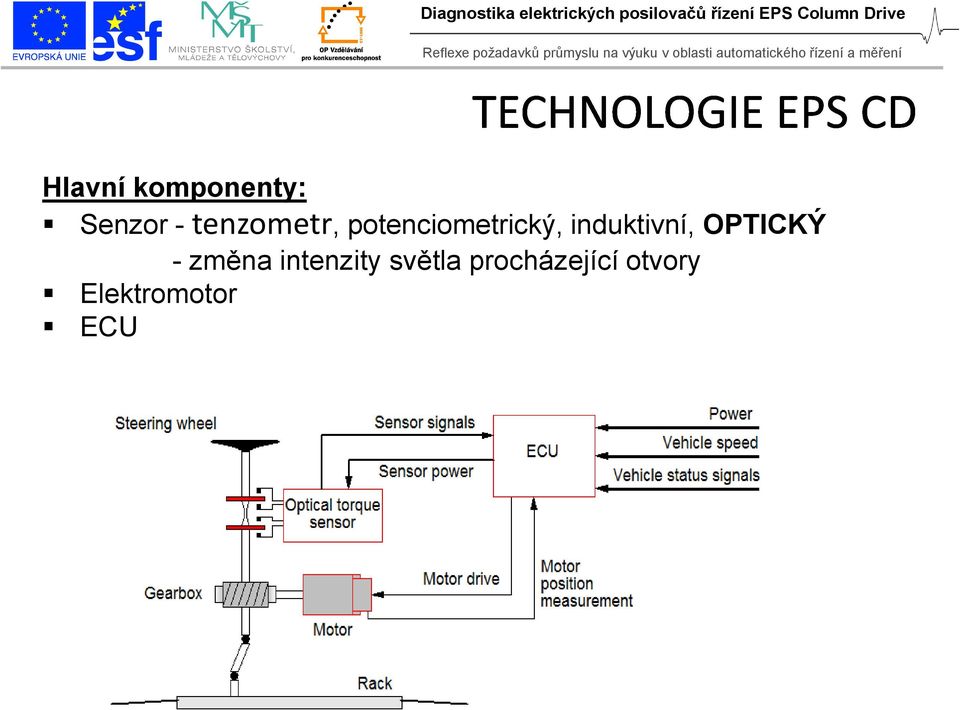

5 Hlavní komponenty: Senzor - tenzometr, potenciometrický, induktivní, OPTICKÝ - změna intenzity světla procházející otvory Elektromotor ECU

6 Stále více elektronických prvků a ŘJ rozšíření schopností a funkcí automobilu řídí chod systému snadnější určení závad a jejich příčin -> paměť závad - ukládání informací o závadách (počet startů, rychlost vozidla, úhel natočení volantu, voltáž baterie ) - objevení sporadických chyb pomocí diagnostického konektoru v automobilu provádění různých nastavení čtení hodnot z čidel vše za chodu automobilu

rychlost vozidla, úhel natočení volantu, voltáž baterie ) - objevení sporadických chyb pomocí

7 vývoj nové linky na repasování posilovačů využití stávající linky na vývoj nových technologií jednou z částí celého procesu (návrh čištění, testování, montáž, přehrání softwaru ) Příjem ze servisu Diagnostika Navržení opravy Produkt se zárukou Diagnostika Zpětné sestavení

čištění, testování, montáž, přehrání softwaru ) Příjem ze servisu

8 DB Diagnostika prostředí Diag.nostika prostředí Paměť závad

9 Komunikace s okolím Pomocí zpráv a sběrnice CAN Prostředí Vector CANoe - zachytávání CAN zpráv - složení CAN zpráv -> testování hodnot - tvorba konfiguračních souborů - neumí přímý přístup k paměti ŘJ -> vhodný jako kombinace s jiným diagnostickým prostředkem

hodnot - tvorba konfiguračních souborů - neumí přímý přístup k

10 Komunikace uvnitř jednotky Prostředí Vector CANape - umožňuje přímý přístup do paměti ŘJ čtení a mazání hodnot na konkrétní adrese v paměti - nejen diagnostický, ale i testovací a ladící SW - možnost propojení s MATLABem - pracuje pouze s pamětí, nikoliv se sběrnicí a zprávami -> vhodná kombinace s předešlým SW

diagnostický, ale i testovací a ladící SW - možnost propojení s MATLABem -

11 Děkuji za pozornost.
