Bakalářská práce Realizace jednoduchého uzlu RS485 s protokolem MODBUS

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Bakalářská práce Realizace jednoduchého uzlu RS485 s protokolem MODBUS"

Transkript

1 Bakalářská práce Realizace jednoduchého uzlu RS485 s protokolem MODBUS Autor: Michal Štrick Vedoucí práce: Ing. Josef Grosman TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

2 Cíle práce seznámení se základními principy protokolu MODBUS navržení a realizace uzlu s mikropočítačem řady 8051 jako SLAVE, možnost nastavení režimu ASCII nebo RTU propojkami, možnost změny adresy uzlu, snímání fyzikální veličiny ověření realizovaného uzlu pomocí výukových systémů s mikropočítačem AT83C51CC03

3 RS485 Logická úroveň z rozdílu napětí na 2 vodičích Nedefinován formát zprávy Nedefinovány konektory

4 MODBUS obecně Otevřený protokol pro různé sítě a sběrnice Definuje formát zprávy Režimy RTU (binární) a ASCII (znakový)

5 MODBUS pro RS485 Jeden master, až 247 slavů s unikátní adresou Možnost broadcastu Datový rámec:

6 Návrh uzlu Snímání fyzikální veličiny: senzor teploty TMP04FT9 Změna adresy: pomocí 8 přepínačů Nastavení ASCII/RTU režimu: pomocí jumperu Vybraný mikroprocesor: AT89C51ED2

7 AT89C51ED2 3x 16 bitový čítač/časovač 1 sériová sběrnice UART PCA modul Pouzdro DIP40

8 Přepínače

9 Převodník UART-RS485

10 Další funkce 8 LED diod zapojených přes posuvný registr Napájení z externího zdroje 9V SS Displej 16x2

11 Výsledné schéma

12 Usazení součástek ED2 kit od firmy Promis Propojení součástek pomocí zvonkového drátu Již realizovány základní obvody pro funkci procesoru Krystal o frekvenci 11,0592 MHz

13 Výsledný výrobek

14 Testování výrobku Komunikace výsledného výrobku byla otestována s pomocí výukových přípravků s procesory AT89C51CC03 (klávesnice, LCD diplej, ledbar, RS485, RS232, USB, CAN) Program v jazyce C, vývojové prostředí uvision (zkušební verze) od firmy Keil Kvůli závadě musel být vyměněn procesor

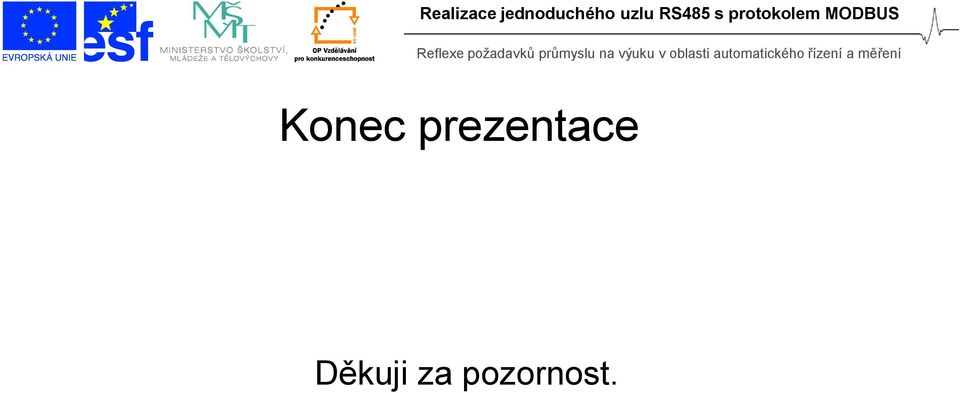

15 Konec prezentace Děkuji za pozornost.
