1 Rychlý referenční průvodce VT55 & OBDII TPMS Sekce A Všeobecný popis Sekce B Spuštění Senzoru / Popis Výsledků Sekce C Použití OBDII Funkce / Update Proces Sekce D Instalace USB Ovladačů Sekce E Instalace WEB VT Sekce F Aktualizace VT55 / Tisk výsledků

2 Všeobecný popis přístroje ATEQ VT55 A Principem přístroje ATEQ VT55 je aktivovat a následně přijmout data vysílaná z inteligentních ventilků instalovaných v kolech automobilů za účelem kontroly jejich identifikátorů a parametrů. Přístroj interaktivně komunikuje z ventilky v kolech jako asistent servisních techniků v opravnách a pneuservisech (TPMS). VT55 může být rovněž vybaven konektorem OBDII pro následný zápis načtených identifikátorů do řídící jednotky automobilu. Popis čelního panelu LF Anténa Světelné indikátory Klávesnice LCD displej

3 A Konektory 24 V DC Připojení síťového adaptéru Konektor síťového adaptéru RJ45 Port (OBDII Connection) USB Port (Web VT) Připojení síťového adaptéru do přístroje pro nabití interní baterie. 24 V DC Napájení přístroje. USB konektor Konektor USB umožňuje programovou aktualizaci přístroje s použitím nástrojů instalovaného programu WEB VT. Pomocí konektoru a daného programu je možné rovněž tisknout výsledky získané při komunikaci s TPM senzorem. 3

4 RS232 Konektor Konektor RJ45umožňuje připojení programovacího konektoru OBDII. B SEKCE B - SPUŠTĚNÍ SENZORU(Ů) B.1 TESTOVÁNÍ TPMS SENZORU Krok 1 vyberte v menu "VEHICLE SELECTION" a potvrďte výběr klávesou. Krok 2 vyberte na obrazovce typ auta pomocí navigačních kláves nebo a potvrďte výběr klávesou. HLAVNI MENU > VYBER AUTO TEST KLICE NASTAVENI VYBER TYP AUTA CADILLAC CHEVROLET CHRYSLER 4

5 Krok 3 Podržte přístroj ve vzdálenosti několika cm od TPM senzoru. Některé typy TMP senzorů mohou vyžadovat při komunikaci umístění přístroje přímo na gumovém plášti pneumatiky B Některé snímače jsou spojeny s kolem a mohou být otočeny o180 O oproti dříku ventilku. (Je možné použít manuál k automobilu) Krok 4 - Zmáčkněte. Přístroj vyšle LF signál pro aktivaci a indikátor TX se rozsvítí. V závislosti na typu senzoru bude přístroj aktivovat ventilek v jednotlivých krocích dle typu zvoleného automobilu až do obdržení identifikátorů zaslaných ze senzoru CHRYSLER LEVA PREDNI ( ) VYBER PNEU (C ) ZPET DO MENU (TEST) CTENI SENSORU CHRYSLER LEVA PREDNI KROK: 1 of 3 [C] : STOP TRIGGER ZPRACOVANI Low Bat Pass Fail Tx 5

6 Krok 5 Po obdržení informací ze senzoru přístroj zavibruje/zabzučí, rozsvítí se Pass LED (OK) Přístroj zobrazí ID senzoru, tlak, teplotu a celkový stav senzoru po aktivaci. Pokud přístroj neobdrží správné informace, rozsvítí se fail LED (chyba) a je možné spustit novou identifikaci stisknutím 84031C3F PEUGEOT LEVA PREDNI PSI 78 F 1.0 g BAT:OK 315 MHz (C) MENU (T) START ( ) DALSI Low Bat Pass Fail Tx B klávesy. Krok 6- Postupujte dle stejné procedury pro zbylá tři/čtyři kola stisknutím klávesy a následně klávesy. 6

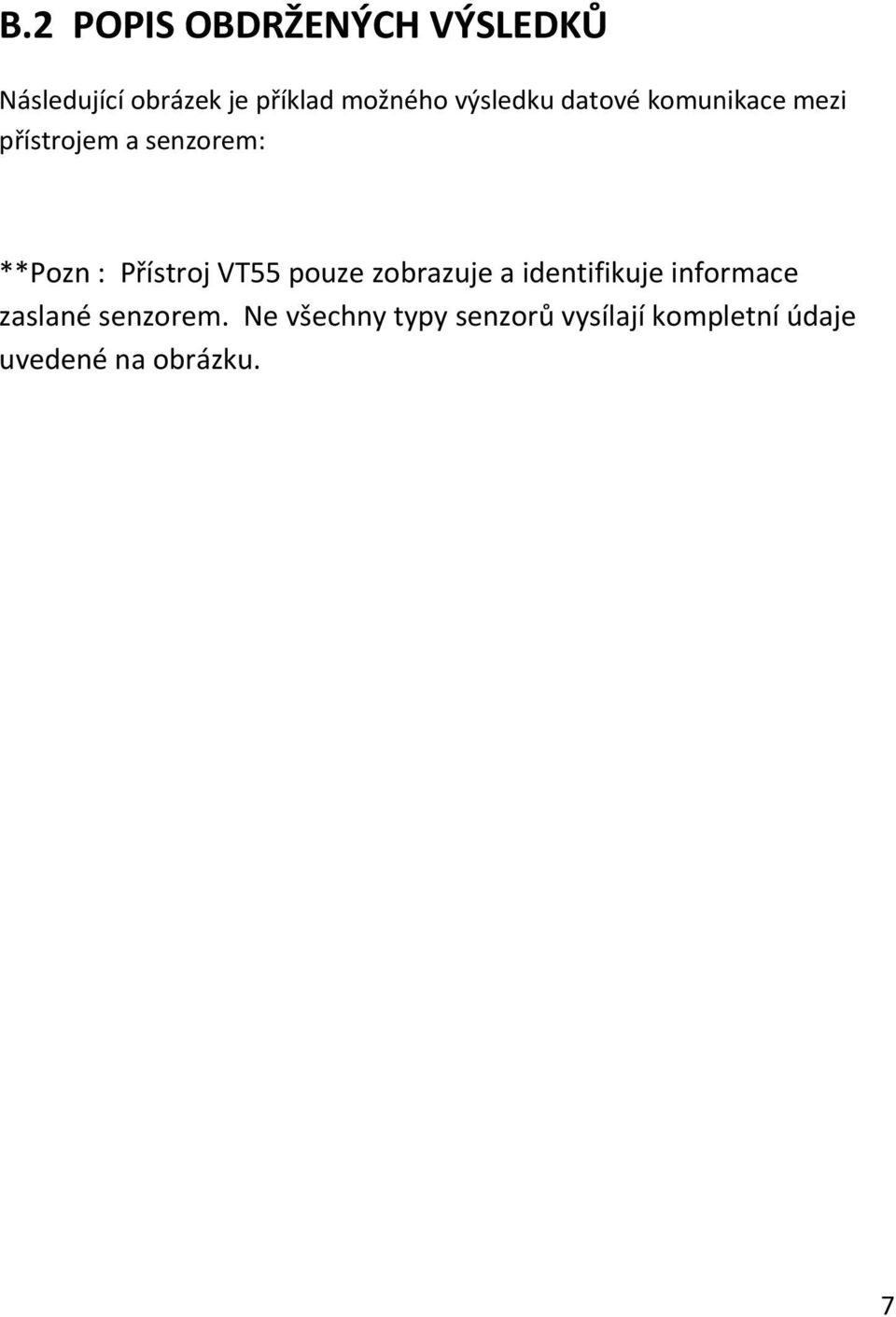

7 B.2 POPIS OBDRŽENÝCH VÝSLEDKŮ Následující obrázek je příklad možného výsledku datové komunikace mezi přístrojem a senzorem: **Pozn : Přístroj VT55 pouze zobrazuje a identifikuje informace zaslané senzorem. Ne všechny typy senzorů vysílají kompletní údaje uvedené na obrázku. 7

8 C Sekce C Použití konektoru OBDII Následuje po kroku 6 v sekci B Připojte modul OBDII s přístrojem Ateq VT55 pomocí portu RJ45. Vyhledejte konektor OBDII v automobilu pod palubní deskou. Zapojte Ateq OBDII modul do tohoto portu. Otočte klíčem zapalování automobilu do pozice ON (Motor vypnut) Po předchozím úspěšném přenosu dat z ventilků přístroj VT55 nyní zobrazí následující hlášení. Stiskněte klávesu pro přepis dat s informacemi o senzorech v řídící jednotce automobilu. Přístroj VT55 se spojí s řídící jednotkou ECU v automobilu a přenese získané údaje o senzorech. OBDII MODULE PRIPOJ MODUL A ZKONTROLUJ POZICI KLICE ZAPALOVANI (C) MENU OBDII MODULE ( ) ECU RE-WRITE (C) ZPET OBDII MODULE PROPOJOVANI... (C) MENU 8

9 Hlášení: C USPESNY PRENOS se objeví jakmile se úspěšně přenesou nová data o senzorech do řídící jednotky ECU. Po dokončení přenosu odpojte konektor OBDII z automobilu. Modul OBDII bude aktualizován po připojení k přístroji VT55. Pokud jsou k dispozici nové aktualizace, objeví se hlášení dle obrázku vpravo. Následujte instrukce v SEKCI F pro aktualizaci přístroje VT55. OBDII MODULE PROPOJENO PRENOS OK OVERENI OK USPESNY PRENOS (C) MENU OBDII MODULE Updating Firmware 9

10 D Sekce D Instalace USB Ovladačů 1) Vložte instalační CD dodávané s přístrojem VT55 do mechaniky PC. 2) Zapojte USB kabel do USB konektoru na vašem PC a na přístroji VT55. Dále zapněte přístroj VT55. 3) Objeví se následující obrazovka. Klikněte na tlačítko Cancel vpravo dole. 10

11 4) Otevřete na CD soubor AteqUsbDriver for VT55. DD 5) Objeví se následující obrazovka. V závislosti na vašem operačním systému otevřete XP nebo VISTA. 11

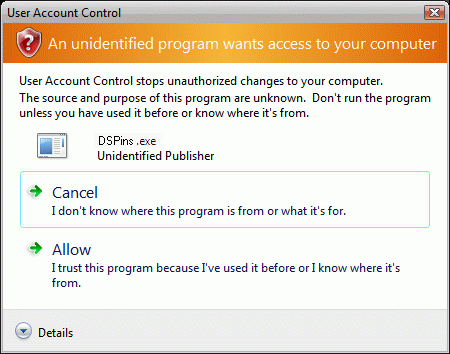

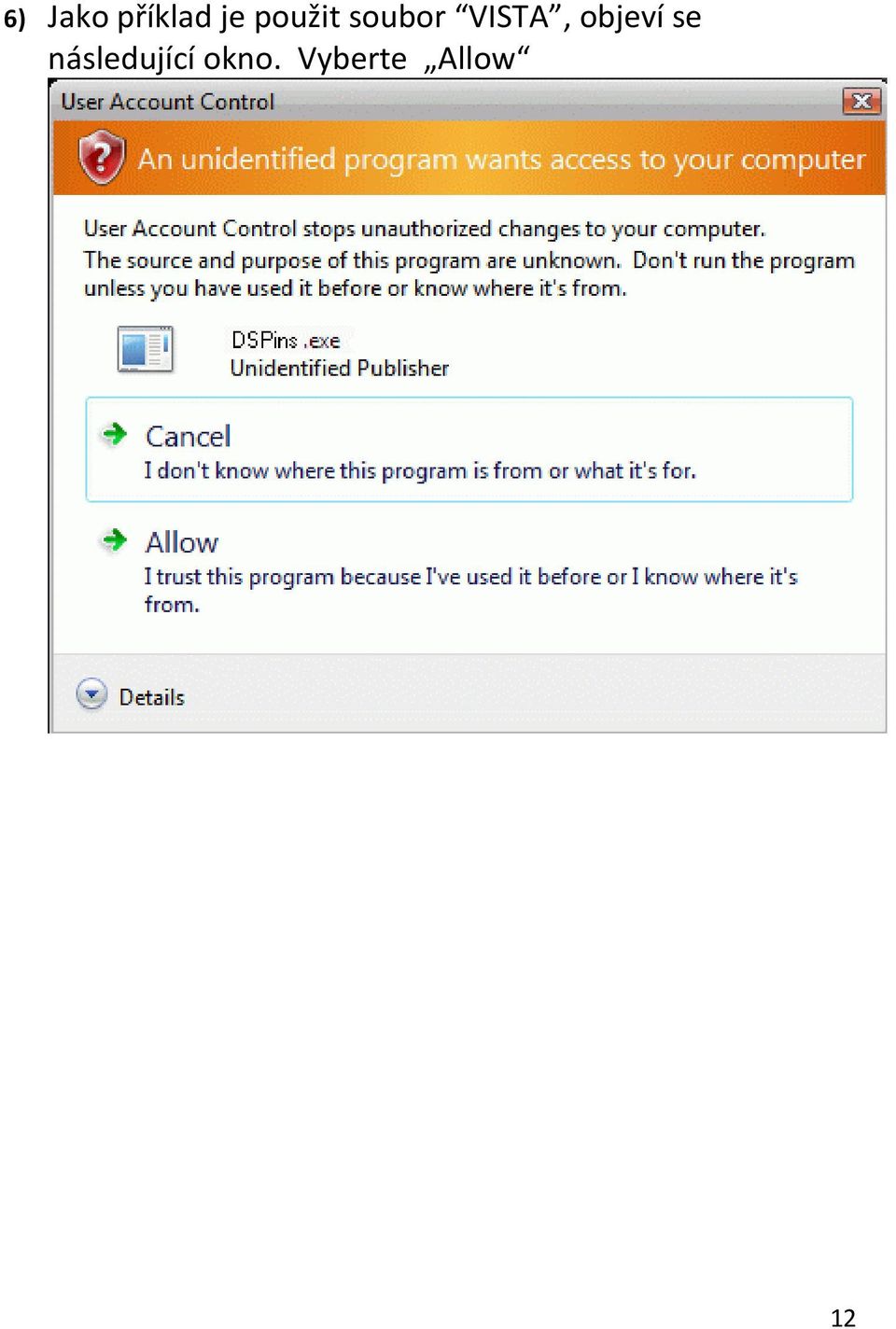

12 6) Jako příklad je použit soubor VISTA, objeví se následující okno. Vyberte Allow 12

13 7) Objeví se následující okno, klikněte next > pro pokračování a následujte pokyny na obrazovce pro instalaci. 8) Klikněte Install driver software anyway pokud se objeví. 13

14 D 9) jakmile jsou ovladače úspěšně nainstalovány, objeví se následující okno. Klikněte Finish. **Pozn: Podívejte se rovněž na uživatelský manuál na CD pro detailní instrukce používáte-li systém Windows XP. Jsou zde doplňující instrukce pokud využíváte port RJ45 se spojením RS232 14

15 Sekce E Instalace WEB VT Software E 1) Vložte do PC disk CD dodávaný s přístrojem, ia klikněte na ikonu WebVT pro start programu. 2) Objeví se následující obrazovka. Klikněte Next> 15

16 3) Objeví se následující okno, vyberte adresář pro uložení programu. Klikněte Next>. E 4) Klikněte Yes když se objeví následující okno. 5) Klikněte na Finish jakmile je WebVT instalace kompletní. 16

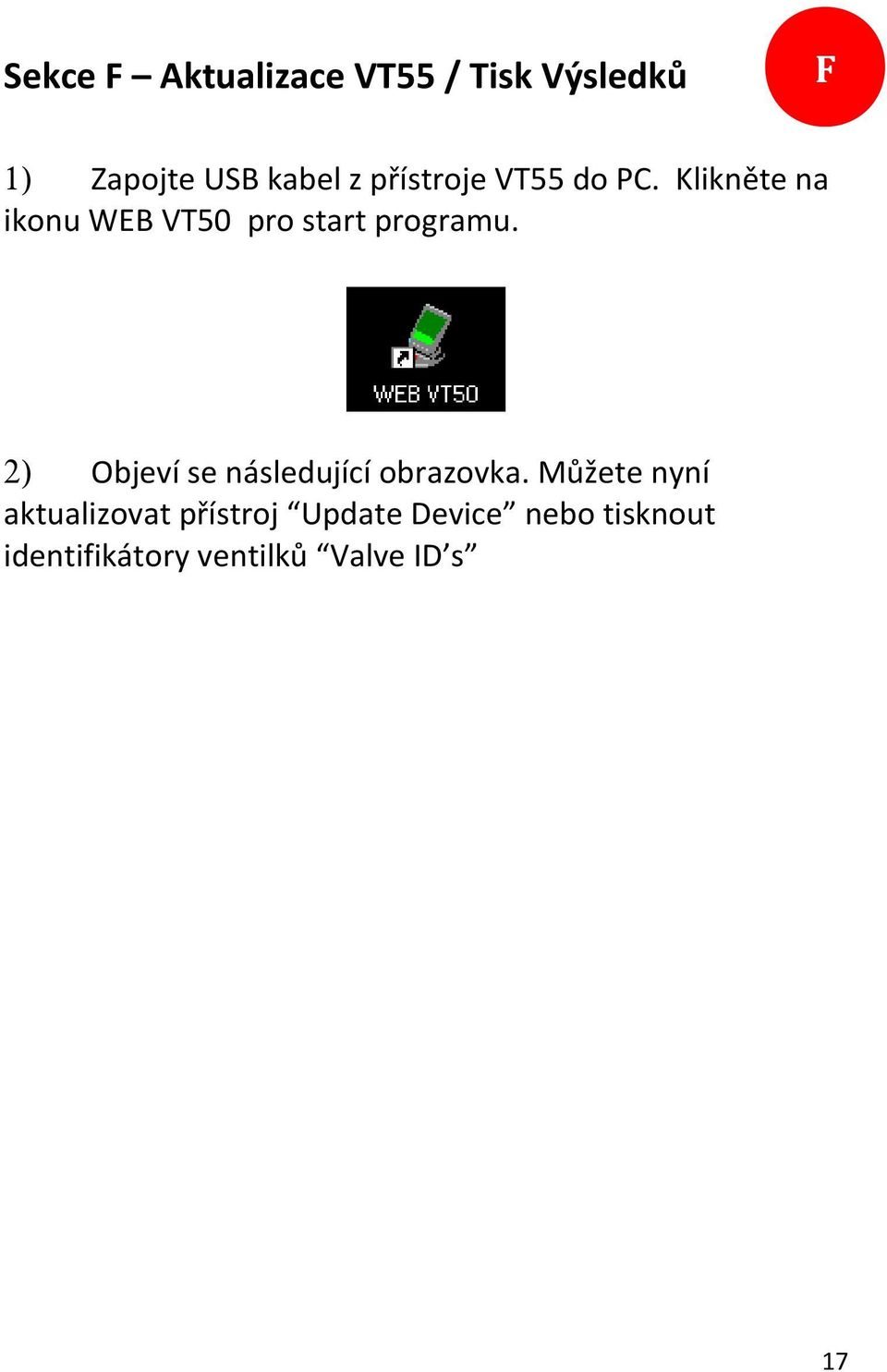

17 Sekce F Aktualizace VT55 / Tisk Výsledků F 1) Zapojte USB kabel z přístroje VT55 do PC. Klikněte na ikonu WEB VT50 pro start programu. 2) Objeví se následující obrazovka. Můžete nyní aktualizovat přístroj Update Device nebo tisknout identifikátory ventilků Valve ID s 17

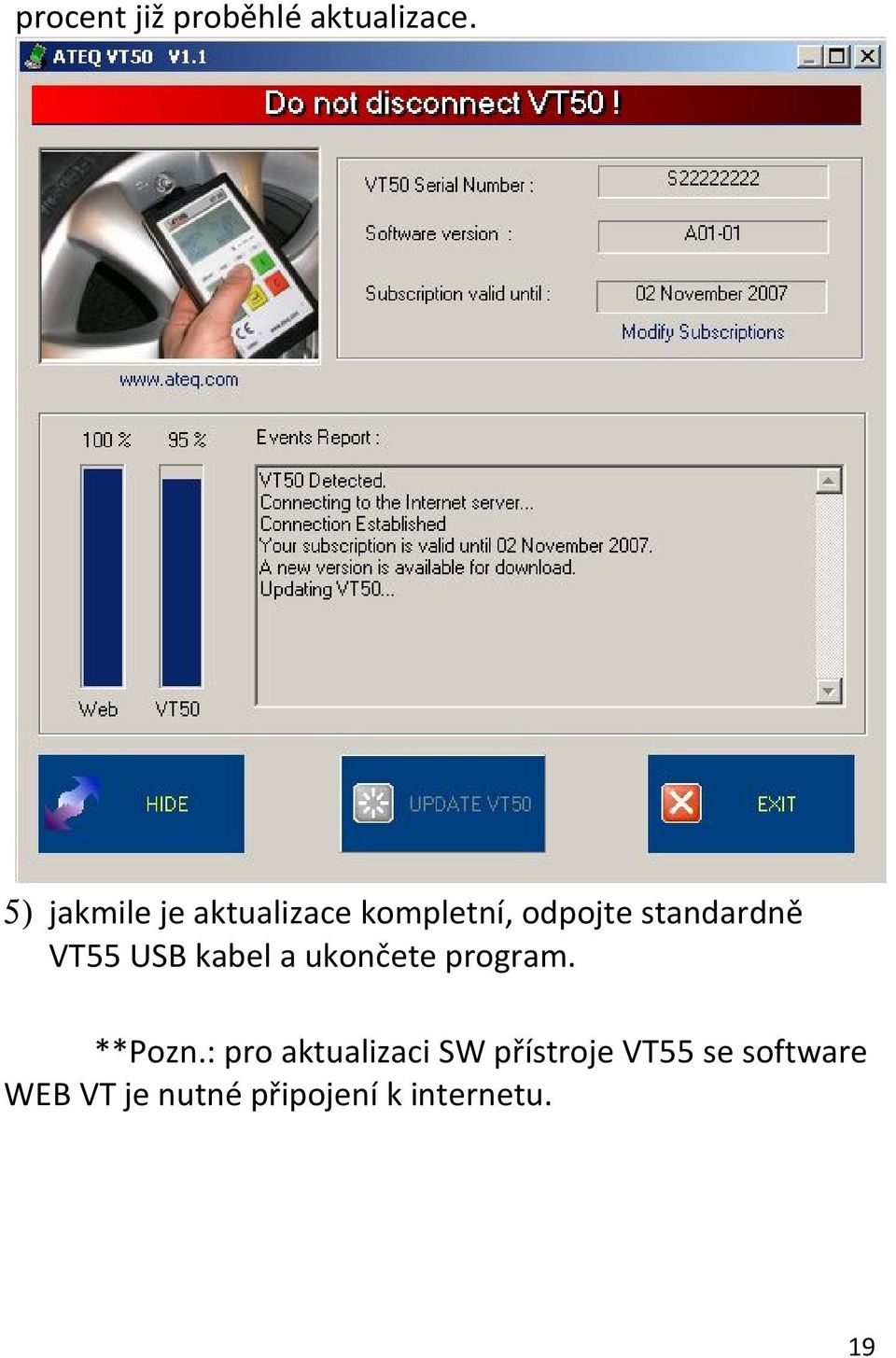

18 3) F 4) Stiskněte Update pro aktualizaci na nejnovější verzi software. Aktualizace bude trvat několik minut s indikací 18
