CENÍK. platný od Ceny a obchodní podmínky jsou platné pro Českou republiku, ceny jsou uvedeny bez DPH 20%, FCA Brno ZÁRUČNÍ DOBA 15 MĚSÍCŮ

Transkript

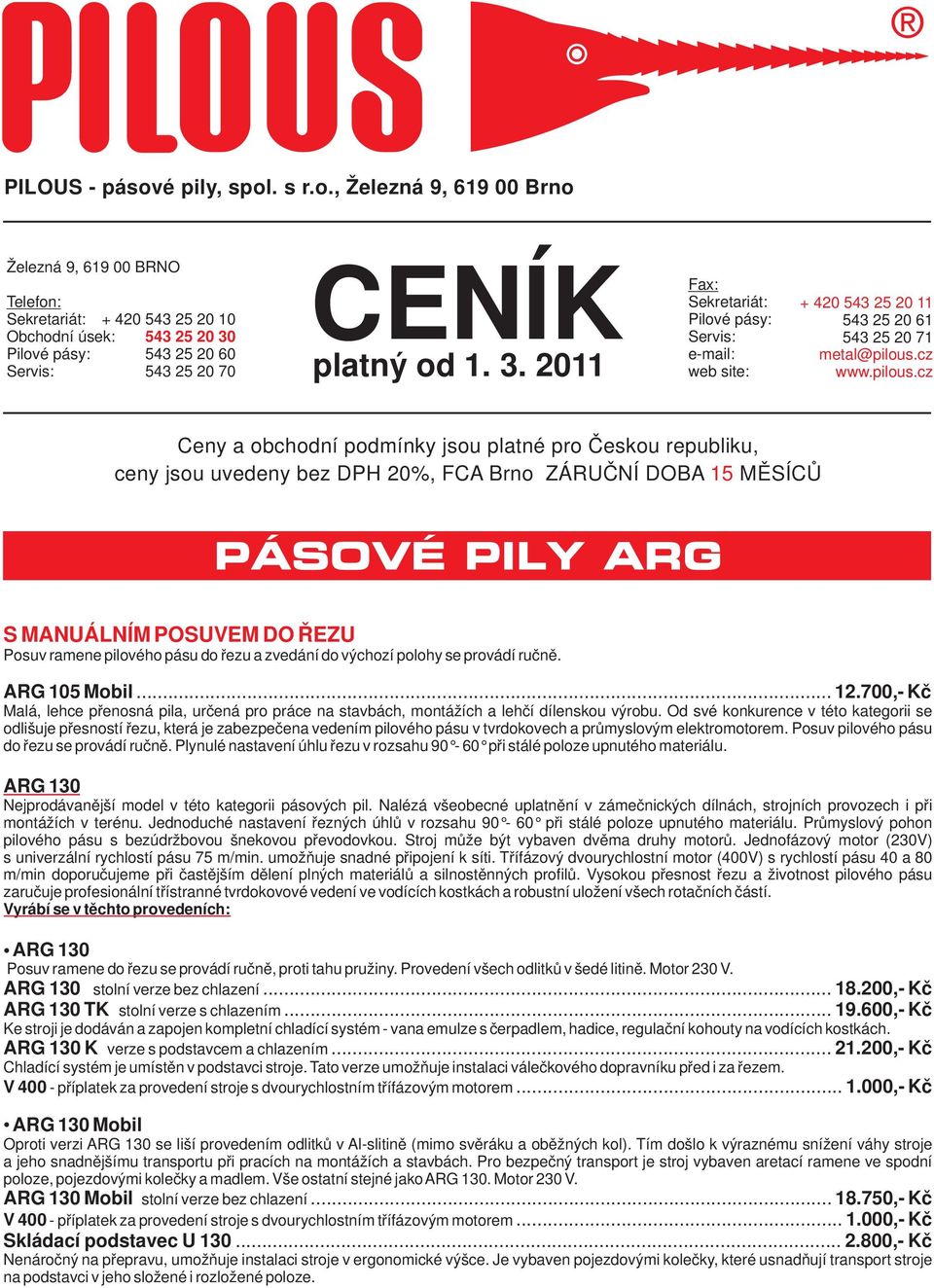

1 PILOUS - pásové pily, spol. s r.o., Železná 9, Brno Železná 9, BRNO Telefon: Sekretariát: Obchodní úsek: Pilové pásy: Servis: CENÍK platný od Fa: Sekretariát: Pilové pásy: Servis: web site: metal@pilous.cz Ceny a obchodní podmínky jsou platné pro Českou republiku, ceny jsou uvedeny bez DPH 20%, FCA Brno ZÁRUČNÍ DOBA 15 MĚSÍCŮ S MANUÁLNÍM POSUVEM DO ŘEZU Posuv ramene pilového pásu do řezu a zvedání do výchozí polohy se provádí ručně. ARG 105 Mobil ,- Kč Malá, lehce přenosná pila, určená pro práce na stavbách, montážích a lehčí dílenskou výrobu. Od své konkurence v této kategorii se odlišuje přesností řezu, která je zabezpečena vedením pilového pásu v tvrdokovech a průmyslovým elektromotorem. Posuv pilového pásu do řezu se provádí ručně. Plynulé nastavení úhlu řezu v rozsahu při stálé poloze upnutého materiálu. ARG 130 Nejprodávanější model v této kategorii pásových pil. Nalézá všeobecné uplatnění v zámečnických dílnách, strojních provozech i při montážích v terénu. Jednoduché nastavení řezných úhlů v rozsahu při stálé poloze upnutého materiálu. Průmyslový pohon pilového pásu s bezúdržbovou šnekovou převodovkou. Stroj může být vybaven dvěma druhy motorů. Jednofázový motor (230V) s univerzální rychlostí pásu 75 m/min. umožňuje snadné připojení k síti. Třífázový dvourychlostní motor (400V) s rychlostí pásu 40 a 80 m/min doporučujeme při častějším dělení plných materiálů a silnostěnných profilů. Vysokou přesnost řezu a životnost pilového pásu zaručuje profesionální třístranné tvrdokovové vedení ve vodících kostkách a robustní uložení všech rotačních částí. Vyrábí se v těchto provedeních: ARG 130 Posuv ramene do řezu se provádí ručně, proti tahu pružiny. Provedení všech odlitků v šedé litině. Motor 230 V. ARG 130 stolní verze bez chlazení ,- Kč ARG 130 TK stolní verze s chlazením ,- Kč Ke stroji je dodáván a zapojen kompletní chladící systém - vana emulze s čerpadlem, hadice, regulační kohouty na vodících kostkách. ARG 130 K verze s podstavcem a chlazením ,- Kč Chladící systém je umístěn v podstavci stroje. Tato verze umožňuje instalaci válečkového dopravníku před i em. V příplatek za provedení stroje s dvourychlostním třífázovým motorem ,- Kč ARG 130 Mobil Oproti verzi ARG 130 se liší provedením odlitků v Al-slitině (mimo svěráku a oběžných kol). Tím došlo k výraznému snížení váhy stroje a jeho snadnějšímu transportu při pracích na montážích a stavbách. Pro bezpečný transport je stroj vybaven aretací ramene ve spodní poloze, pojezdovými kolečky a madlem. Vše ostatní stejné jako ARG 130. Motor 230 V. ARG 130 Mobil stolní verze bez chlazení ,- Kč V příplatek za provedení stroje s dvourychlostním třífázovým motorem ,- Kč Skládací podstavec U ,- Kč Nenáročný na přepravu, umožňuje instalaci stroje v ergonomické výšce. Je vybaven pojezdovými kolečky, které usnadňují transport stroje na podstavci v jeho složené i rozložené poloze.

2 ARG 130 Super Rameno pilového pásu se zvedá ručně, posuv do řezu je prováděn vlastní vahou ramene s možností regulace přítlaku pomocí speciálního systému pružin. Po ukončení řezu se pohon pilového pásu icky vypne. Pro rychlé dělení malých profilů můžete nastavit pružiny i pro ruční řezání, jako u "klasické" ARG 130. Mechanická aretace horní polohy ramene pilového pásu. Provedení všech odlitků v šedé litině. ARG 130 Super stolní verze bez chlazení 230 V ,- Kč ARG 130 Super TK stolní verze s chlazením ,- Kč Ke stroji je dodáván a zapojen kompletní chladící systém - vana emulze s čerpadlem, hadice, regulační kohouty na vodících kostkách. ARG 130 Super K verze s podstavcem a chlazením ,- Kč Chladící systém je umístěn v podstavci stroje. Tato verze umožňuje instalaci válečkového dopravníku před i em. V příplatek za provedení stroje s dvourychlostním třífázovým motorem ,- Kč S VLASTNÍM POSUVEM DO ŘEZU - GRAVITAČNÍ Rameno pilového pásu se zvedá ručně, posuv do řezu je prováděn vlastní vahou ramene s možností plynulé regulace škrtícím ventilem olejového tlumiče. ARG ,- Kč Univerzální pásová pila s pilovým pásem o velikosti 200,9 mm, který umožňuje široké využití při řezání profilů a středně velkých plných materiálů i při větších sériích. Jednoduché, plynulé nastavení řezných úhlů v rozsahu při stálé poloze upnutého materiálu. Dvě řezné rychlosti 40 a 80 m/min. Celkové robustní zpracování stroje zaručuje vysokou přesnost řezu a životnost stroje. Ovládací panel, včetně ovládání olejového tlumiče, je ergonomicky umístěn na přední straně podstavce. ARG 200 PLUS ,- Kč Oproti typu ARG 200 se odlišuje koncepcí svěráku, který umožňuje oboustranné, plynulé nastavování řezných úhlů v rozsahu 60 vpravo a 45 vlevo. Rozdíl je i ve velkém, stabilním podstavci stroje. Dvě řezné rychlosti 40 a 80 m/min. ARG 220 PLUS ,- Kč Robustní litinové rameno osazené pilovým pásem o velikosti 270,9 mm umožňuje jak sériové řezání plných materiálů, tak i dělení jakostních materiálů. Velmi vysoký, plynule nastavitelný rozsah řezných úhlů 60 vpravo a 45 vlevo je optimální pro pohodlné dělení materiálů pro zámečnické konstrukce. Moderní koncepce ramene pilového pásu zaručuje vysoké řezné rozsahy při kolmých řezech i při dělení pod úhlem. Ovládací panel, včetně ventilu olejového tlumiče, je ergonomicky umístěn na přední straně podstavce. Dvě řezné rychlosti 40 a 80 m/min. ARG 250 STANDARD ,- Kč Univerzální strojní pásová pila, umožňující dělení široké škály různých druhů materiálů, včetně sériového řezání plných materiálů. Svým širokým řezným rozsahem s možností použití dvou řezných rychlostí 40 a 80 m/min. a možností velmi rychlého, plynulého přestavování požadovaného úhlu řezu v rozsahu 90-60, nachází všeobecné uplatnění od řemeslnických dílen až po tovární provozy. Vysoká tuhost a stabilita odlitku ramene pily a celková robustní koncepce stroje zaručují dosažení vysoké přesnosti řezu, optimální využití pilového pásu i celkovou dlouhodobou životnost stroje. ARG 250 PLUS ,- Kč Od ARG 250 STANDARD se odlišuje větším typem podstavce, na němž je ergonomicky umístěn panel se všemi ovládacími prvky, což umožňuje pohodlnější obsluhu a celkovou stabilitu stroje. Rozsah řezných úhlů 60 vpravo a 45 vlevo. Přestavování požadovaných úhlů je velmi rychlé, jednoduché a plynulé. Škrtící ventil olejového tlumiče je taktéž umístěn na centrálním ovládacím panelu. Dvě řezné rychlosti 40 a 80 m/min. ARG 300 STANDARD ,- Kč Nejjednodužší verze oblíbené typové řady ARG 300. Mimořádně robustní provedení stroje umožňuje sériové řezání materiálů i v těch nejtěžších podmínkách. Velmi rychlé a plynulé přestavování úhlu řezu v rozsahu Dvě řezné rychlosti 35 a 70 m/min. ARG 300 PLUS ,- Kč Od ARG 300 STANDARD se odlišuje větším typem podstavce, na němž je ergonomicky umístěn panel se všemi ovládacími prvky, což umožňuje pohodlnější obsluhu a celkovou stabilitu stroje. Rozsah řezných úhlů 60 vpravo a 45 vlevo. Přestavování požadovaných úhlů je velmi rychlé, jednoduché a plynulé. Škrtící ventil olejového tlumiče je taktéž umístěn na centrálním ovládacím panelu. Dvě řezné rychlosti 35 a 70 m/min. HYDRAULICKÉ POLOAUTOMATY H. Hydraulický agregát slouží k ickému zvednutí ramene pilového pásu po ukončení řezu. Výška zdvihu je nastavitelná dle velikosti řezaného materiálu. Posuv do řezu je prováděn vlastní vahou ramene s možností plynulé regulace škrtícím ventilem olejového tlumiče. Upínání a posuv materiálu je ruční, dvourychlostní regulace pilového pásu. ARG 250 STANDARD H ,- Kč ARG 250 PLUS H ,- Kč ARG 300 STANDARD H ,- Kč ARG 300 PLUS H ,- Kč

3 HYDRAULICKÉ POLOAUTOMATY S.A.F. Po stisknutí jediného spínače se provede celý řezací cyklus - upnutí materiálu, zapnutí pilového pásu, provedení řezu, zastavení pilového pásu, zvednutí ramene do původní (nastavitelné) horní polohy a rozepnutí svěráku. To ve spojení s hydraulickým posunem pilového pásu do řezu podstatně zvyšuje produktivitu řezání, zvláště u plných materiálů. Všechny funkce je možno ovládat samostatně. Posuv materiálu je ruční. Typy S.A.F. jsou vybaveny silnějším motorem a frekvenčním měničem, který umožňuje plynulou regulaci rychlosti pilového pásu v rozsahu m/min. Optimální nastavení rychlosti pilového pásu podstatně zvyšuje produktivitu stroje, přesnost řezu a životnost pilových pásů. Regulace tlaku svěráku je u všech typů ARG S.A.F. ve standardní výbavě. ARG 250 S.A.F ,- Kč ARG 250 PLUS S.A.F ,- Kč ARG 300 S.A.F ,- Kč ARG 300 PLUS S.A.F ,- Kč ARG 400 PLUS S.A.F ,- Kč Celková mimořádně robustní konstrukce stroje, včetně kyvného ramene pilového pásu v šedé litině, je v této velikosti pásových pil naprosto výjimečná a zaručuje vysokou přesnost řezu a dlouhodobou životnost stroje. Předností je také velký rozsah řezných úhlů v rozsahu 60 vpravo, 45 vlevo. Stroj je sériově vybaven frekvenčním měničem, umožňujícím nastavení optimální rychlosti pilového pásu v rozsahu m/min. Pila je určena i do nejtěžších a nonstop provozů, kde je požadavek na řezání materiálů velkých průřezů. Regulace tlaku svěráku ve standardní výbavě. LG 400 digitální snímání a zobrazování nastavovaných úhlů řezu na displeji umístěném na rameni pilového pásu ,- Kč AG 400 Automatická regulace přítlaku pilového pásu do řezu dle charakteru řezaného materiálu ,- Kč KD 400 Elektricky poháněný čistící kartáček pilového pásu ,- Kč ARG 500 PLUS S.A.F ,- Kč Stroj má nejnovější koncepci ramene pilového pásu a celého stroje, umožňující řezání velkých profilů i při dělení pod úhlem. Maimální rozsah řezných úhlů 60 vpravo a 60 vlevo. Stroj má velká oběžná kola umožňující použití pilového pásu 41 1,3mm, který zaručuje maimální přesnost řezu a vysokou produktivitu i při dělení velkých profilů. Celková tuhá konstrukce stroje zaručuje přesné řezy i u velkých průřezů a dlouhodobou životnost pilových pásů. Stroj je sériově vybaven frekvenčním měničem, umožňujícím nastavení optimální rychlosti pilového pásu v rozsahu m/min., regulací tlaku svěráku, oboustrannou ickou regulací přítlaku pilového pásu do řezu a elektricky poháněným čistícím kartáčkem pilového pásu. Pila je určena i do nejtěžších a nonstop provozů, kde je požadavek na řezání materiálů velkých průřezů. Pilový pás je v dolní poloze oproti ložné ploše svěráku skloněn pod úhlem 3. Příslušenství: LG 500 digitální snímání a zobrazování nastavovaných úhlů řezu na displeji umístěném na rameni pilového pásu ,- Kč SD 500 šnekový dopravník třísek ,- Kč HD 500 hydraulické napínání pilového pásu ,- Kč Slouží k napínání pilového pásu pomocí ruční hydraulické pumpy s přesnou indikací na ukazateli tlaku. Umožňuje přesnější a pohodlnější napínání pilového pásu. ARG 640 S.A.F. Hydraulický polo. Maimální řezaný průměr 640 mm, plochý materiál až do šíře mm. Robustní provedení stroje s otočným dvousloupovým vedením ramene pilového pásu. Rameno se pohybuje po lineárním vedení. Plynulé nastavení řezných úhlů jednostranně 60 vlevo při stálé poloze upnutého materiálu. Stroj je standardně vybaven následujícím příslušenstvím: frekvenční měnič, umožňující nastavení optimální rychlosti pilového pásu v rozsahu m/min. oboustranná ická regulace přítlaku pilového pásu do řezu dle charakteru řezaného materiálu regulace tlaku svěráku dle řezaného materiálu hydraulický posuv pohyblivé lišty pilového pásu (při nastavování dle průřezu řezaného materiálu) elektricky poháněný čistící kartáček pilového pásu oplachovací pistole hydraulické napínání pilového pásu z centrálního ovládacího panelu ické odvádění třísek pomocí šnekového dopravníku. Stroj může být osazen pilovým pásem 41 1,3 mm poháněným motorem 5 kw, který je vhodný pro řezání profilových materiálů, nebo větším pásem 54 1,6 mm, poháněným motorem 7,5 kw, vhodným pro průmyslové řezání plných materiálů. Pilový pás je oproti ložné ploše svěráku skloněn pod úhlem 5. ARG 640 S.A.F. 41 pilový pás 41 1,3 mm, motor 5 kw ,- Kč ARG 640 S.A.F. 54 pilový pás 54 1,6 mm, motor 7,5 kw ,- Kč LG 640 digitální snímání a zobrazování nastavovaných úhlů řezu na displeji umístěném na rameni pilového pásu ,- Kč

4 NC AUTOMATY Plně izované pásové pily s NC řízením. Posuv materiálu do řezu, upínání materiálu a posuv ramene pilového pásu do řezu a zpět jsou ovládány hydraulicky. Zadání počtu řezaných kusů a spouštění se provádí na displeji řídící jednotky, kde se také zobrazují chybová hlášení. Maimální délka jednorázového podání 500 mm. Řídící jednotka umožňuje několikanásobné posunutí materiálu. Základem přesnosti a kvality řezu a dlouhé životnosti stroje je robustní provedení ramene pily a jednotlivých dílů, včetně obzvláště masivní konstrukce podávacího systému a podstavce stroje. NC y jsou vybaveny vyjímatelnou nádobou na piliny. Při nastavení stroje do ručního režimu je možné ovládat všechny funkce stroje odděleně. Regulace tlaku podávacího i pevného svěráku včetně rychlosti posuvu podávacího svěráku je u všech typů ARG NC ve standardní výbavě. Velký grafický displej. Frekvenční měnič umožňuje nastavení optimální rychlosti pilového pásu v rozsahu m/min. Optimální nastavení rychlosti pilového pásu vůči řezanému materiálu zvyšuje produktivitu stroje a životnost pásů. ARG 250 DF - NC Automat ,- Kč Požadovaná délka řezaného materiálu se nastavuje velmi jednoduše ruční kličkou se zobrazením na digitálním počítadle. ARG 250 CF - NC Automat ,- Kč Oproti typu DF-NC se i délka řezaného materiálu nastavuje na centrálním ovládacím panelu. Jeho největší předností je možnost naprogramování různého počtu kusů řezaného materiálu o různých délkách bez nutnosti dalšího ovládání stroje. ARG 300 DF - NC Automat ,- Kč Stroj mimořádně robustní konstrukce včetně podávacího systému umožňuje dělení těžkých obrobků větších průřezů. Tzv. plovoucí konstrukce podávacího svěráku zaručuje přesné podávání i nerovných a hrubých obrobků. Požadovaná délka řezaného materiálu se nastavuje velmi jednoduše ruční kličkou se zobrazením na digitálním počítadle. ARG 300 CF - NC Automat ,- Kč Oproti typu DF-NC se i délka řezaného materiálu nastavuje na centrálním ovládacím panelu. Jeho největší předností je možnost naprogramování různého počtu kusů řezaného materiálu o různých délkách bez nutnosti dalšího ovládání stroje. Pro epedici je stroj upevněn na dřevěné paletě nebo trámech a zabalen do stretchfólie. Balení je nevratné a je účtováno zvlášť. SPECIÁLNÍ PÁSOVÉ PILY ARG 1100 SPECIAL ,- Kč Hydraulický polo. Upínání materiálu je vertikální před i em. Konstrukčně vychází z osvědčeného modelu ARG 640 S.A.F. Je určen pro kolmé řezy plochých materiálů do šířky 1100 mm. Standardní výška řezu 200 mm může být upravena dle požadavků až na 600 mm, šířka řezu na ma mm. Příklady použití: dělení kovových nášlapných roštů, dělení velkoplošných plastů, dělení velkoplošných kovových materiálů. Ke stroji je možno připojit tyto speciální válečkové dopravníky: S 1100 Délka 3700mm, šířka 1200mm, počet válečků 8, průměr válečků 74mm ,- Kč SP 1100 Dopravník S 1100 s motoricky poháněnými válečky ,- Kč SA 1100 Je vybaven po celé šíři hydraulicky výklopným dorazem materiálu. Požadovaná délka se nastavuje na ,- Kč ovládacím panelu řídící jednotky. Pracovní cyklus je synchronizován s prac. cyklem pásové pily. SAP 1100 Typ SA 1100 s motoricky poháněnými válečky ,- Kč

5 VÁLEČKOVÉ DOPRAVNÍKY TECHNICKÉ A OBCHODNÍ INFORMACE: VÝROBNÍ ZÁVOD BRNO M MO MS K KS KO KOS KV T N Standardní válečkový dopravník. Možnost vzájemného délkového propojení jednotlivých modulů. Válečkový dopravník s odměřovacím zařízením. Válečkový dopravník s pojízdným svěrákem vhodný při dělení materiálu ve svazku. Robustní válečkový dopravník pro velmi těžké obrobky. Prodlužovací sekce pro dopravník K. Dopravník typu K s odměřovacím zařízením. Prodlužovací sekce pro dopravník KO. Konzola s vertikálními opěrnými válečky Mezikus pro připojení dopravníků Noha s válečkem Bližší technické údaje k vyráběným dopravníkům naleznete v našem katalogu. G GS GP GPS GV Válečkový dopravník pro etrémně těžké obrobky. Prodlužovací sekce pro dopravník G Dopravník typu G s elektricky poháněnými válci pro posuv materiálu. Ovládání pomocí frekvenčního měniče umožňuje plynulý rozjezd a přesný dojezd posouvaného materiálu. Prodlužovací sekce pro dopravník GP. Konzola s pevným a posuvným vertikálním opěrným válečkem pro dopravníky typu G, GP, GS a GPS. Provedení dopravníků typu M, K: A s krycím plechem, B s vertikálními opěrnými válečky AB s krycím plechem a opěrnými válečky M 200 M 200 A M 200 B M 200 AB 5.050, , , ,- 1,5 m 3 m 2.850, , , ,- 1,5 m 3 m 3.150, , , , , , , ,- M 280 M 280 A M 280 B M 280 AB MO 200 MO 280 MO 350 MS m 3 m 6 m 5.300, , , , , , , , , ,- M 400 M 400 A M 400 B M 400 AB 1,5 m 3.800, , , ,- 3 m 5.660, , , ,- K 400 KS 400 K 400 B KO 400 KOS 400 K 650 KS 650 K 650 B KO 650 KOS 650 KV 400 KV 650 N m , , , ,- 2m , , , , ,- 2m 9.800, , , , , , ,- 830,- G 1000 GS 1000 GP 1000 GPS 1000 GV 2 m , , , , ,- T 130 T 200 T 280 T ,- 780,- 900,- 930,- TABULKA DOPRAVNÍKŮ K PÁSOVÝM PILÁM ARG ARG 130 ARG 200 ARG 220 ARG 250 ARG 300 ARG 380 ARG 400 ARG 500 ARG 640 ARG 250 ARG 300 M 200 M 280 M 400 MS 280 MO 200 (T 130) (T 200) MO 280 (T 200) (T 200) (T 280) (T 280) MO 350 (T 350) před i K 400 KO 400 před i K 650 KO 650 před i G(P) 1000 M200, M280, M400 může být připojen i jako dopravník pouze v případě, že není požadováno řezat v rozmezí T130 (mezikus pro připojení MO 200 k ARG 130), bez tohoto mezikusu dopravník nejde připevnit! T200 (mezikus pro připojení MO 200, MO 280 k ARG 200 Plus a ARG 220 Plus) musí být připojen v případě, že je požadováno řezat v rozmezí T280 (mezikus pro připojení MO 280 k ARG 250, 300 STANDARD) musí být připojen v případě, že je požadováno řezat v rozmezí T350 (mezikus pro připojení MO 350 k ARG 300 STANDARD) musí být připojen v případě, že je požadováno řezat v rozmezí

6 PŘÍSLUŠENSTVÍ K PÁSOVÝM PILÁM Přítlačné zařízení pro řezání materiálu ve svazku Ruční: VP 200 Plus ,- Kč VP 220 Plus ,- Kč VP ,- Kč VP 250 Plus ,- Kč VP ,- Kč VP 300 Plus ,- Kč Hydraulické: HVP ,- Kč HVP 250 Plus ,- Kč HVP ,- Kč HVP 300 Plus ,- Kč HVP 380 Plus ,- Kč HVP 400 Plus ,- Kč HVP 500 Plus ,- Kč HVP ,- Kč HVP 250 NC (pro oba svěráky) ,- Kč HVP 300 NC (pro oba svěráky) ,- Kč Skluzavka uříznutého materiálu KL ,- Kč KL 250 Plus ,- Kč KL 300 Plus ,- Kč KL ,- Kč KL 250 NC ,- Kč KL 300 NC ,- Kč Ostatní příslušenství Doraz materiálu DR 380 (pro typ ARG 380) ,- Kč Doraz materiálu DR 400 (pro typ ARG 400) ,- Kč Doraz materiálu DR 500 (pro typ ARG 500) ,- Kč Halogenová lampa LA ,- Kč (12V, 20W,včetně trafa, pro všechny typy) Mlhové mazání ,- Kč (chlazení a mazání olejovou mlhou, pro všechny typy) Ukazatel napnutí pilového pásu CD ,- Kč Laserové zaměřování ,- Kč TABULKA PŘÍSLUŠENSTVÍ K PÁSOVÝM PILÁM ARG ARG 130 ARG 200 ARG 220 ARG 250 ARG 300 ARG 380 ARG 400 ARG 500 ARG 640 ARG 250 ARG 300 Přítlačné zařízení VP Přítlačné zařízení HVP (pouze PLUS) S.A. S.A. Skluzavka KL Lampa LA 50 Mlhové mazání Laserové zaměřování Doraz materiálu DR Poháněný kartáček KD Zobrazování úhlů LG Regulace přítlaku AG Hydraul. napínání HD Šnekový dopravník SD Ukazatel napnutí pásu CD Zvláštní příslušenství Standard CHLADÍCÍ KAPALINY (balení 5 litrù) EMULKAT UNI 100 (poměr 1:20) ,- Kč ALFEX 21 ECOLOGIC (poměr 1:20) ,- Kč ODHROCOVACÍ ZAŘÍZENÍ Odhrocovací zařízení OH ,- Kč Jednoduché a velmi rychlé odhrocení všech druhů profilů (včetně vnitřních hran) i plného materiálu pomocí rotujícího ocelového kartáče. Hnací hřídel je osazena 3 kartáči. Odhrocovací zařízení OHE ,- Kč Zjednodušená verze. Technické parametry stejné jako OH 90. Okružní kartáč (1ks) ,- Kč (prům. 200 mm, šířka 35 mm, průměr drátu 0,45 mm) TRILON PGL (nemrznoucí směs) ,- Kč PARAKUT EPK-1 (pro mlhové mazání, balení 1l) ,- Kč OHÝBAČKY Ruční ohýbačky Ruční ohýbačka OK ,- Kč sada výměnných vložek ,- Kč Ruční ohýbačka OK ,- Kč sada výměnných vložek ,- Kč

7 PILOVÉ PÁSY Bimetalový pás - se skládá z nosného pásu ze speciální oceli, na který je navařena vrstva HSS mat., do kterého jsou vyfrézovány zuby. M 42 - Univerzální pilový pás,vhodný pro širokou paletu mater. včetně nástrojových ocelí a nerezí do tvrdosti 45 HRC. M 51 - Pilový pás pro nástrojové a nerezové oceli s tvrdostí do 50 HRC. Tvrdokovový pás - se skládá z nosného pásu ze speciální oceli do kterého jsou vyfrézovány zuby, na které jsou navařeny speciálně broušené tvrdokovové destičky. Tvrdokovy osazený pilový pás, vhodný pro dělení materiálů povrchově kalených, chromované součásti, výkovky a materiály s etrémní houževnatostí a tvrdostí do 62 HRC. Bližší informace o tvrdokovových pásech Vám rádi sdělíme na vyžádání. Řezný rozsah - pro optimální výkon pilového pásu, je rozhodující správná volba velikosti zubu pilového pásuv závislosti na velikosti děleného materiálu. Konstantní ozubení - Vzdálenost břitů zubů je vždy ve stejné vzdálenosti. Variabilní ozubení - Vzdálenost břitů zubů má rozdílnou vzdálenost, která se periodicky opakuje. Tím je dosažen větší řezný rozsah, schopnost více eliminovat vibrace způsobené nárazem břitu zubu na materiál, větší životnosti pilového pásu. VARIABILNÍ OZUBENÍ a(d) [mm] /18 10/14 8/12 6/10 5/8 4/6 3/4 2/3 1,4/2 1/2 0,75/1,25 KONSTANTNÍ OZUBENÍ a(d) [mm] ,25 VARIABILNÍ OZUBENÍ a(d) t [mm] [mm] /18 10/14 8/12 6/10 5/8 4/6 3/4 2/3 1,4/2 1/2 0,75/1,25 M 42 VARIABILNÍ OZUBENÍ 0,75/1,25 1,4/2 2/3 3/4 4/6 5/8 6/10 8/12 10/14 14/18 Kč/1m 130,65 130,9 200,9 270,9 341,1 411,3 541,3 541,6 671, M 42 KONSTANTNÍ OZUBENÍ 1, Kč/1m 130,65 130,9 200,9 270,9 341,1 411,3 541,3 541,6 671, M 51 VARIABILNÍ OZUBENÍ 0,75/1,25 1,4/2 2/3 3/4 4/6 Kč/1m 270,9 341,1 411,3 541,3 541,6 671, Oprava pilového pásu (cena sváru)...75,-kč Doprava: KONSTANTNÍ OZUBENÍ a(d) t [mm] [mm] ,25 Variabilní ozubení Vám umožní mnohem větší řezný rozsah při jednom typu ozubení pilového pásu (viz. tabulka). Z důvodu různých tvarů profilů, je nutné optimální velikost ozubení volit individuálně, s ohledem na rozměry, tvary, počty kusů ve svazku a především podle typu stroje. Ceny pásů na námi vyráběné typy pásových pil: Typ stroje ARG 100 ARG 105 ARG 110 ARG 130 ARG 180 ARG 200 ARG 220 ARG 220 Automat ARG 230 ARG 240, 250 ARG 290, 300 ARG 360, 380 ARG 400 ARG 450, 500 ARG 600 ARG 620, 640 ARG 620, 640 PP 301 / 302 PP 500 PP 361 / PP 501 PP 502 I PP 502 II PP 620 PP 502 III PP 502 IV PP 700 PP 1000 Velikost pil. pásu , , , , , , , , , , , , , , , , , , , , , , X1, , , , ,6 M M Množstevní slevy: Výše slevy je závislá na celkově odebraném množství pilových pásů, a to bez rozdílu bude-li tohoto množství dosaženo jednorázovým nákupem nebo součtem postupných odběrů. 50m až 100m sleva -2% 100m až 300m sleva -4% 300m a výše sleva -5% 1. Pošta - 140,- / 200,- Kč (dle váhy) 2. Přepravní službou - 50 Kč balné, náklady za přepravu budou účtovány přímo přepravcem. Pracovníci v našich svářecích centrech jsou vždy připraveni Vám poskytnout odborný technicko-poradenský servis.
