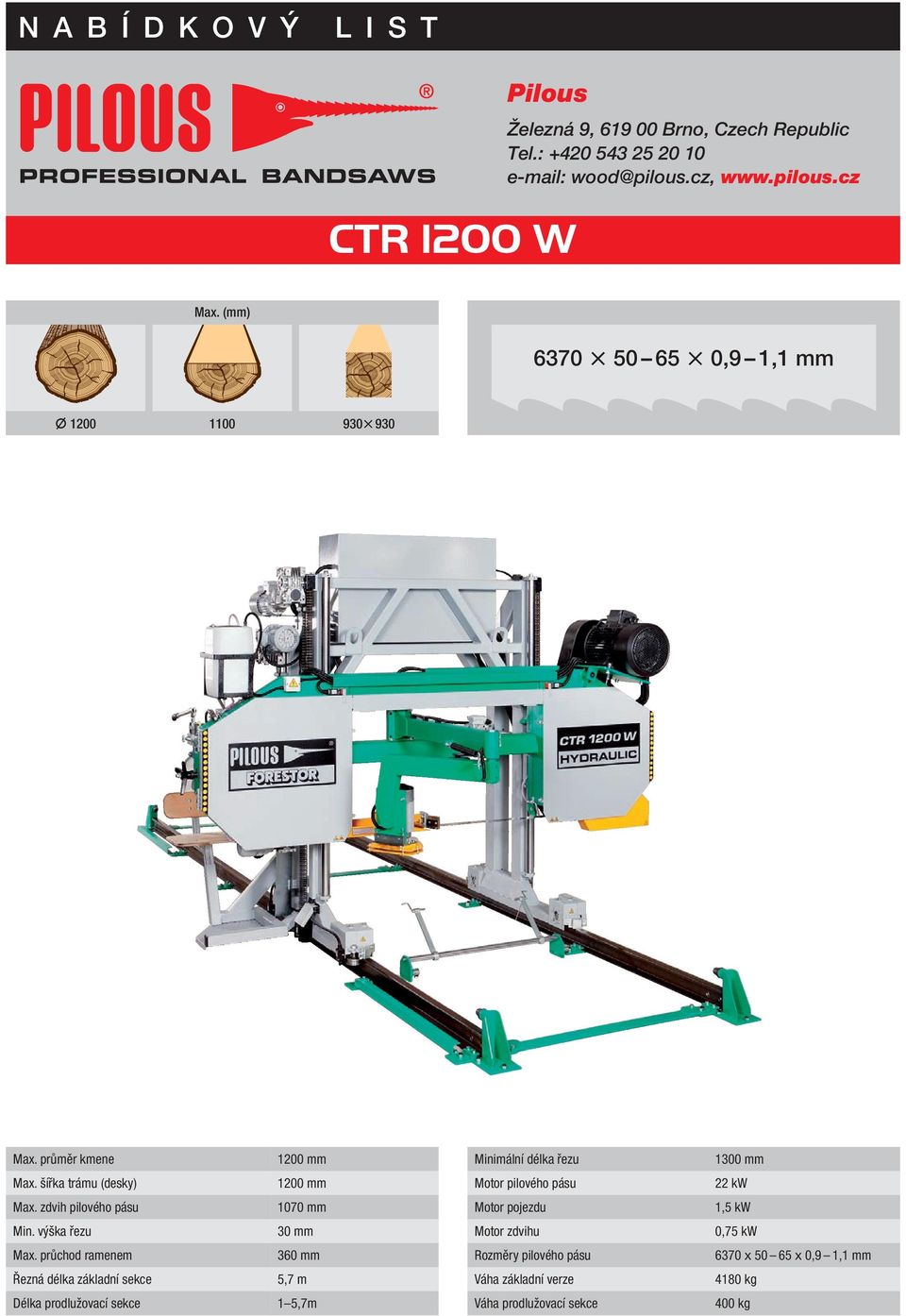

1 NABÍDKOVÝ LIST Pilous CTR 1200 W Železná 9, Brno, Czech Republic Tel.: wood@pilous.cz, Max. (mm) ,9 1,1 mm Max. průměr kmene 1200 mm Minimální délka řezu 1300 mm Max. šířka trámu (desky) 1200 mm Motor pilového pásu 22 kw Max. zdvih pilového pásu 1070 mm Motor pojezdu 1,5 kw Min. výška řezu 30 mm Motor zdvihu 0,75 kw Max. průchod ramenem 360 mm Rozměry pilového pásu 6370 x x 0,9 1,1 mm Řezná délka základní sekce 5,7 m Váha základní verze 4180 kg Délka prodlužovací sekce 1 5,7m Váha prodlužovací sekce 400 kg

2 Posuv do řezu a zpět... motorický Výškové nastavování ramene... motorické Ovládací panel... pojízdný Manipulace s kmenem... ruční (hydraulická) Základní konstrukce ramene pilového pásu je stejná jako u modelů CTR 1000 Hydraulik a CTR 1300 Hydraulik, používající pilový pás šířky až 65 mm. Širší pilový pás v kombinaci se silným motorem umožňuje vyšší rychlost řezu a tím i vyšší produktivitu stroje, zvláště u zpracování kmenů velkých průměrů. Zcela nová koncepce pojezdu mostu ramene pilového pásu. Most má oboustranně poháněná kola, která se pohybují po standardizovaných kolejnicích. Toto řešení výrazně snižuje cenu stroje oproti klasickému provedení na pojezdových sekcích a umožňuje zakoupení plně profesionálního stroje při nízkých pořizovacích nákladech. Navíc je možné kdykoliv do stroje samostatně instalovat kompletní hydraulické příslušenství, které výrazně usnadňuje a zrychluje manipulaci s materiálem a tím zvyšuje produktivitu stroje (viz. níže Hydraulické příslušenství WHO). Profesionální provedení všech hlavních technologických celků, jako oběžných kol včetně jejich systému uložení, konstrukce ramene pilového pásu, systém pohonů, posuvů atd. zaručují maximální životnost a přesnost stroje i při nejnáročnějších podmínkách provozu. Stroj je vybaven sedadlem pro obsluhu, které se pohybuje zároveň s mostem a obsluha je tak v neustálém kontaktu s oblastí řezu a ergonomicky umístěným centrálním ovládacím panelem. Pojezdové kolejnice jsou dodávány se spojovacími prvky a kotví se přímo do pevného podkladu. Celkovou pojezdovou délku je možné přizpůsobit Vašim požadavkům. Plynule nastavitelný strojní posuv do řezu a zpět a výškové nastavování ramene pilového pásu. Pojezdová rychlost se zobrazuje na digitálním displeji. Posuv do řezu a zpět, pomocí oboustranně, synchronizovaně poháněných pojezdových kol, zajišťuje elektromotor se šnekovou převodovkou řízený frekvenčním měničem a zaručuje maximální stabilitu při řezu. Rychlost pojezdu se mění jednoduše otáčením kolečka potenciometru na ovládacím panelu. Konce pojezdové dráhy jsou vybaveny automatickým zpomalením a zastavením v koncových polohách. Masivní rameno pilového pásu je pro pohyb nahoru a dolů uloženo na silných, nastavitelných tvrdochromových tyčích, které zaručují absolutní přesnost pohybu ramene pilového pásu a při pravidelném mazání prakticky neomezenou životnost. Vertikální pohyb ramene je zabezpečen oboustranným, synchronizovaným řetězovým převodem, poháněným elektromotorem se šnekovou převodovkou. Pohyb, ovládaný z centrálního panelu, má 2 rychlosti rychloposuv a pomalý posuv pro přesné najetí na požadovanou polohu. Tento systém může být vždy doplněn o elektronické odměřování, které najede automaticky na zadanou polohu. Rameno je osazeno velkými oběžnými koly z kvalitní šedé litiny s přesným vyvážením proti vibracím. V obvodu kola je vysoustružená drážka, v které je pevně nasazen výměnný plochý řemen z gumotextilu, který tvoří optimální styčnou plochu mezi kolem a pilovým pásem. Masivně uložené hnací kolo je přes klínové řemeny poháněné profesionálním elektromotorem, speciálně vyvažovaným proti vibracím. Systém napínacího kola pohybuje v robustním litinovém klínovém vedení s nastavitelnou přítlačnou lištou, což umožňuje precizní seřízení bez vůle i při dlouhodobém užívání stroje.

3 Pro zajištění přesného řezu se vodící kladka na straně obsluhy přisouvá co nejblíže řezanému materiálu. Jednoduše ovládaný, masivní systém uložení. Jako příslušenství je možné ho ovládat motoricky z ovládacího panelu. Samospádové chlazení a mazání pilového pásu s nastavitelnými vývody u obou vodících kladek udržuje pilový pás v optimálním stavu při řezání. Základem stroje jsou mimořádně stabilní pojezdové sekce s oboustranným, nastavitelným, ocelovým vedením mostu ramene. Jsou dostatečně dimenzované i pro udávané maximální průměry zpracovávané kulatiny a z praxe počítají i velmi tvrdými provozními podmínkami. Oboustranně poháněné vedení mostu na pojezdových sekcích v kombinaci se silným motorem, umožňují plynulé a rychlé stahování i velmi těžkých uříznutých kusů při používání Podavače uříznutého materiálu. Délka řezu je u všech typů prakticky neomezená, podle počtu instalovaných sekcí. Pojezdové sekce jsou osazeny masivními, výškově stavitelnými ložnými plochami kmene.

4 HYDRAULICKÉ PŘÍSLUŠENSTVÍ WHO Je koncipováno do samostatných, velmi masivních hydraulických bloků a mohou být osazeny volitelným příslušenstvím. HYDRAULICKÝ BLOK 1 (s úhlovou opěrkou WHO 1) WHO 6 Upínání kmene WHO 4 Vyrovnavač konicity kmene nebo WHO 5 Vyrovnavač konicity kmene s horizontálním posuvem HYDRAULICKÝ BLOK 2 (s úhlovou opěrkou WHO 1) WHO 2 Výsuvný obraceč kmene WHO 4 Vyrovnavač konicity kmene nebo WHO 5 Vyrovnavač konicity kmene s horizontálním posuvem HYDRAULICKÝ BLOK 3 WHO 3 Dvouramenný řetězový obraceč (neumožňuje instalaci dalšího hydraul. příslušenství) OVLÁDACÍ PANEL WHO 1 WHO 2 Uhlová opěrka úhlová, výškově stavitelná opěrka slouží jako zábrana při navalování a otáčení kmene a při výrobě hranolů. U bloku 1 a 2 je z bezpecnostních důvodů vždy v základním provedení. Výsuvný obraceč nejdůležitější vícefunkční sestava. Přítlačná deska se pohybuje ve vertikální i horizontální ose na silných tvrdochromových tyčích pomocí dvojice samostatně ovládaných hydraulických válců. Slouží k upínání, otáčení a přisouvání upínaného materiálu k výklopným úhelníkům. WHO 3 Dvouramenný řetězový obraceč (tvoří samostatný hydraulický blok 3) text viz hydraulické příslušenství WHO 4 WHO 5 WHO 6 Vyrovnávač konicity kmene text viz hydraulické příslušenství Vyrovnávač konicity kmene s horizonálním posuvem text viz hydraulické příslušenství Upínání kmene text viz hydraulické příslušenství Všechny funkce jsou ovládány z centrálního hydraulického ovládaciho panelu.

5 Modelová řada CTR představuje nejmodernější trendy v konstrukci kmenových pásových pil se zvláštním důrazem na maximální přesnost a dlouhodobou životnost stroje při minimálních vynaložených nákladech. Stroje jsou koncipovány originálním stavebnicovým způsobem, který umožňuje snadnou výměnu nebo nastavení všech hlavních technologických uzlů a jejich jednotlivých částí. To z dlouhodobého hlediska užívání stroje výrazným způsobem snižuje náklady na údržbu a také zkracuje servisní časy a snižuje tak doby odstávek ve výrobě. Příslušenství Ke všem těmto strojům je velmi široká nabídka příslušenství, které usnadňuje a zrychluje obsluhu stroje a ovlivňuje jeho produktivitu. Náš originální stavebnicový systém umožňuje kdykoliv dodatečnou instalaci potřebného příslušenství, protože každá základní verze stroje obsahuje všechny úchytná místa včetně děr a závitů.

6 1 5,7 ZÁKLADNÍ PŘÍSLUŠENSTVÍ Prodlužovací sekce 1 5,7 m Softstartér Elektronické zařízení umožňující plynulý rozběh hlavního motoru pilového pásu. Zabraňuje rázům v elektrické síti a snižuje mechanické namáhání celého stroje. Pro motor 15 kw. LG Automat Digitální měřící systém, slouží k rychlému a přesnému automatickému nastavení požadované tloušťky řezu. Po základním nastavení (výšky od ložné plochy a prořezu) a zadání požadované hodnoty (tloušťky řezu) na ovládacím panelu, rameno s pilovým pásem automaticky najede do požadované polohy. Zabraňuje se tím chybám lidského faktoru při manuálním nastavení řezu. Šetří čas, zpřesňuje výrobu. Hydraulické napínání pilového pásu Slouží k napínání pilového pásu pomocí ruční hydraulické pumpy s přesnou indikací na ukazateli tlaku. Tlakový ventil zabraňuje přepětí pilového pásu. Umožňuje přesnější a pohodlnější napínání pilového pásu. Provedení ARCTIC Provedení strojů pro extrémně nízké provozní teploty do 40 C. Stroje jsou vybaveny ohřevem elektrosoučástek v elektrorozvaděči, v ovládacím panelu a v digitálním odměřování (LG 100, LG Automat). Automatická regulace ohřevu pomocí termostatu. Mrazuvzdorné mazivo. V pásové pile CTR 800 H, 950 H, 1000 H, 1300 H je mrazuvzdorný hydraulický olej. LG 100 Digitální měřící systém, slouží k rychlému a přesnému nastavení požadované tloušťky řezu. Na barevném digitálním displeji se s přesností 0,1 mm zobrazuje pohyb ramene pilového pásu nahoru nebo dolů. Zobrazuje absolutní výšku od lože pily nebo po vynulování tloušťku řezu, včetně volitelného prořezu. Předřez Pomocí předřezového kotouče s SK-plátky jsou odstraňovány nečistoty z kmene v dráze, kde vniká pilový pás do materiálu a tím se zabraňuje rychlému otupení pilových pásů. Omezuje časté výměny pilových pásů a zvyšuje jejich životnost i celkovou produktivitu stroje. Předřezový kotouč pracuje cca 30 cm před pilovým pásem je třeba vzít v úvahu při volbě celkové délky řezu a počtu prodlužovacích sekcí. Elektricky ovládaná lišta Umožňuje plynulé nastavování posuvné vodící lišty pilového pásu dle průřezu materiálu z centrálního ovládacího panelu. Regulace chlazení pilového pásu Chladící systém se skládá z tlakového čerpadla umístěného v nádobě chladícího média, průtokového elektromagnetického ventilu a oboustrannými tryskami, které ostřikují pilový pás z horní i spodní strany. Oboustranné chlazení zabraňuje nežádoucímu pnutí v pilovém pásu a nalepování pryskyřice i ze spodní strany pilového pásu a tím napomáhá klidnějšímu chodu pásu, přesnějšímu řezu a větší životnosti. Ruční pákový mazací lis Slouží k pravidelné údržbě stroje dle mazacího plánu. Mazací lis v kovovém provedení pro kartuše 400 g. Vybavený ohebnou tlakovou hadičkou. Tlakové oboustranné chlazení pilového pásu Oboustranné chlazení zabraňuje nežádoucímu pnutí v pilovém pásu a nalepování pryskyřice i ze spodní strany pilového pásu a tím napomáhá klidnějšímu chodu pásu, přesnějšímu řezu a větší životnosti. Plastické mazivo LV g kartušová náplň pro mazací lis.

7 Páka k navalení kmene Slouží jako pomůcka pro manipulaci s kmeny a otáčení kmene na rámu stroje. Plochý řemen oběžného kola GPK 2255 SPOTŘEBNÍ MATERIÁL DOPORUČUJEME BRUSKY PILOVÝCH PÁSŮ Poloautomatická bruska OR 50 Mimořádně robustní a profesionální provedení brusky zaručuje absolutně precizní broušení pilových pásů, což je základní předpoklad pro kvalitu a produktivitu řezání. Bruska používá tenký kameninový brusný kotouč, který pomocí nastavitelného vačkového systému kopíruje tvar zubu. Tento systém umožňuje nastavení prakticky jakéhokoli tvaru a velikosti zubu. Základní verze je ve stolním provedení. Příslušenství: podstavec chladící systém halogenová lampa OR 50 Poloautomatická bruska OR 50 F Mimořádně robustní a profesionální provedení brusky zaručuje absolutně precizní broušení pilových pásů, což je základní předpoklad pro kvalitu a produktivitu řezání. Bruska je navíc vybavena frekvenčním měničem, který umožňuje plynulé nastavení rychlosti posuvu pilového pásu. Zvyšuje se tak kvalita a produktivita broušení. Tato bruska umožňuje broušení způsobem: Kameninový brusný kotouč tenký brusný kotouč pomocí nastavitelného vačkového systému kopíruje tvar zubu. Tento systém umožňuje nastavení prakticky jakéhokoli tvaru a velikosti zubu. Základní verze je ve stolním provedení. Příslušenství: OR 50 F podstavec chladící systém halogenová lampa

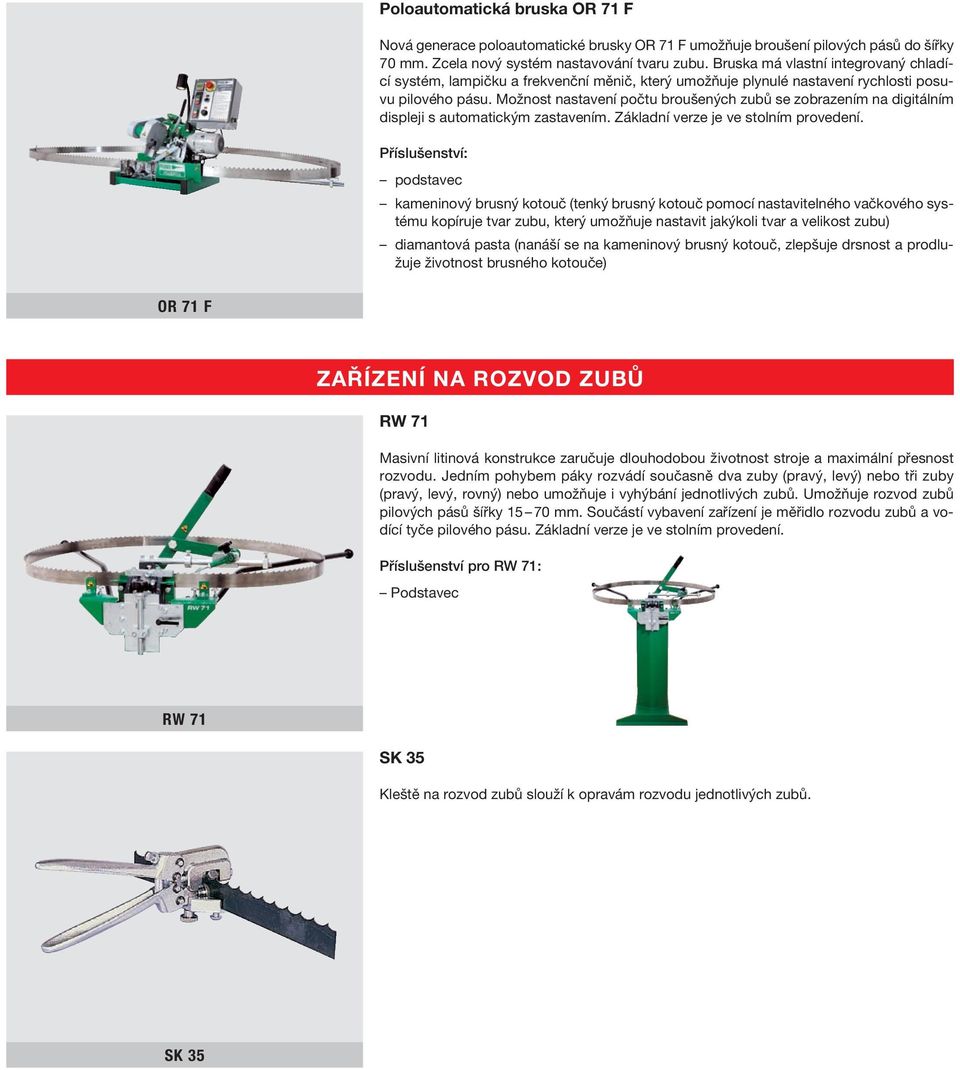

8 Poloautomatická bruska OR 71 F Nová generace poloautomatické brusky OR 71 F umožňuje broušení pilových pásů do šířky 70 mm. Zcela nový systém nastavování tvaru zubu. Bruska má vlastní integrovaný chladící systém, lampičku a frekvenční měnič, který umožňuje plynulé nastavení rychlosti posuvu pilového pásu. Možnost nastavení počtu broušených zubů se zobrazením na digitálním displeji s automatickým zastavením. Základní verze je ve stolním provedení. Příslušenství: podstavec kameninový brusný kotouč (tenký brusný kotouč pomocí nastavitelného vačkového systému kopíruje tvar zubu, který umožňuje nastavit jakýkoli tvar a velikost zubu) diamantová pasta (nanáší se na kameninový brusný kotouč, zlepšuje drsnost a prodlužuje životnost brusného kotouče) OR 71 F ZAŘÍZENÍ NA ROZVOD ZUBŮ RW 71 Masivní litinová konstrukce zaručuje dlouhodobou životnost stroje a maximální přesnost rozvodu. Jedním pohybem páky rozvádí současně dva zuby (pravý, levý) nebo tři zuby (pravý, levý, rovný) nebo umožňuje i vyhýbání jednotlivých zubů. Umožňuje rozvod zubů pilových pásů šířky mm. Součástí vybavení zařízení je měřidlo rozvodu zubů a vodící tyče pilového pásu. Základní verze je ve stolním provedení. Příslušenství pro RW 71: Podstavec RW 71 SK 35 Kleště na rozvod zubů slouží k opravám rozvodu jednotlivých zubů. SK 35

9 KMENOVÉ PILOVÉ PÁSY Kvalitní pilový pás je vedle konstrukce stroje druhým nejdůležitějším faktorem pro přesnost a rychlost řezu a zachování dlohodobé životnosti. Vyberte si z široké nabídky špičkových profesionálních pilových pásů. CTR 1200 W Hydraulic používá pilový pás délky 4140 mm. Ten je vyráběn v následujících provedeních: MAXWOOD stelit Rozměr pásu (mm) Rozteč zubu (mm) Tvar šířka tloušťka zubu 60 0,9 / 1 / 1,1 WM Úhel čela zubu Standardně 10. Možno i jiný úhel dle požadavku. Rozměr pásu (mm) šířka tloušťka Rozteč zubu (mm) Tvar zubu Úhel čela zubu Stelitování je nejnovějším trendem úpravy břitu u pilového pásu. Stelit je slitina na bázi kobaltu a chromu s přísadou dalších prvků. Navařuje se přímo na nosný pás místo špičky zubu a tvoří celistvý břit pilového pásu. Oproti standardně používané rychlořezné oceli je několikanásobně odolnější proti otupení a nevyžaduje tedy tak častou výměnu a přebrušování. Pás je dodáván broušený. 60 0,9 / 1 / 1,1 PV / PCP Standardně 10. Možno i jiný úhel dle požadavku. Použití stelitovaných pilových pásů přináší celou řadu výhod: bez výměny a broušení vydrží řezat až dvě směny stelitový břit je 2 mm široký a tím odpadá nutnost rozvádění zubů umožňuje vyšší rychlost posuvu v řezu velmi jemná drsnost povrchu řezu možno řezat i tropická dřeva s nejvyšší tvrdostí WM PCP PV MAXWOOD Rozměr pásu (mm) Rozteč zubu (mm) Tvar Úhel čela šířka tloušťka zubu zubu 35 0,9 / 1 / 1,1 WM 9 /10 / / 1,1 WM ,9 / 1 / 1,1 WM 9 /10 /12 Špičkový pilový pás vyráběný z legované oceli C75 speciálně pro firmu Pilous na základě našich dlouholetých zkušeností. Vysoká přesnost geometrie zubů a rozvodu zubů. Vyznačuje se vynikající kombinací vysoké trvanlivosti a únavové pevnosti. Pás se dodává broušený, rozvedený a leštěný. Unikátní proces indukčního kalení špičky zubů zaručuje mimořádnou životnost ostří. Tvrdost řezné hrany zubu 43 až 46 HRC. Rozměr pásu (mm) Rozteč zubu (mm) Tvar Úhel čela šířka tloušťka zubu zubu 60 0,9 / 1 / 1,1 PV / PCP 14 WM PV PCP

10 MAXWOOD-S Rozměr pásu (mm) Rozteč zubu (mm) Tvar Úhel čela šířka tloušťka zubu zubu 60 0,9 / 1 / 1,1 WM 10 Rozměr pásu (mm) Rozteč zubu (mm) Tvar Úhel čela šířka tloušťka zubu zubu 60 0,9 / 1 / 1,1 PV / PCP 14 Vynikající, odolná nosná pásovina z legované oceli C75 s přídavkem niklu dosahuje tvrdosti HRC a špičky zubů tedy nejsou dále tepelně zpracované. Pás se vyznačuje vysokou ohybovou životností. Zuby pilového pásu nejsou rozvedené ani broušené. WM PV PCP
