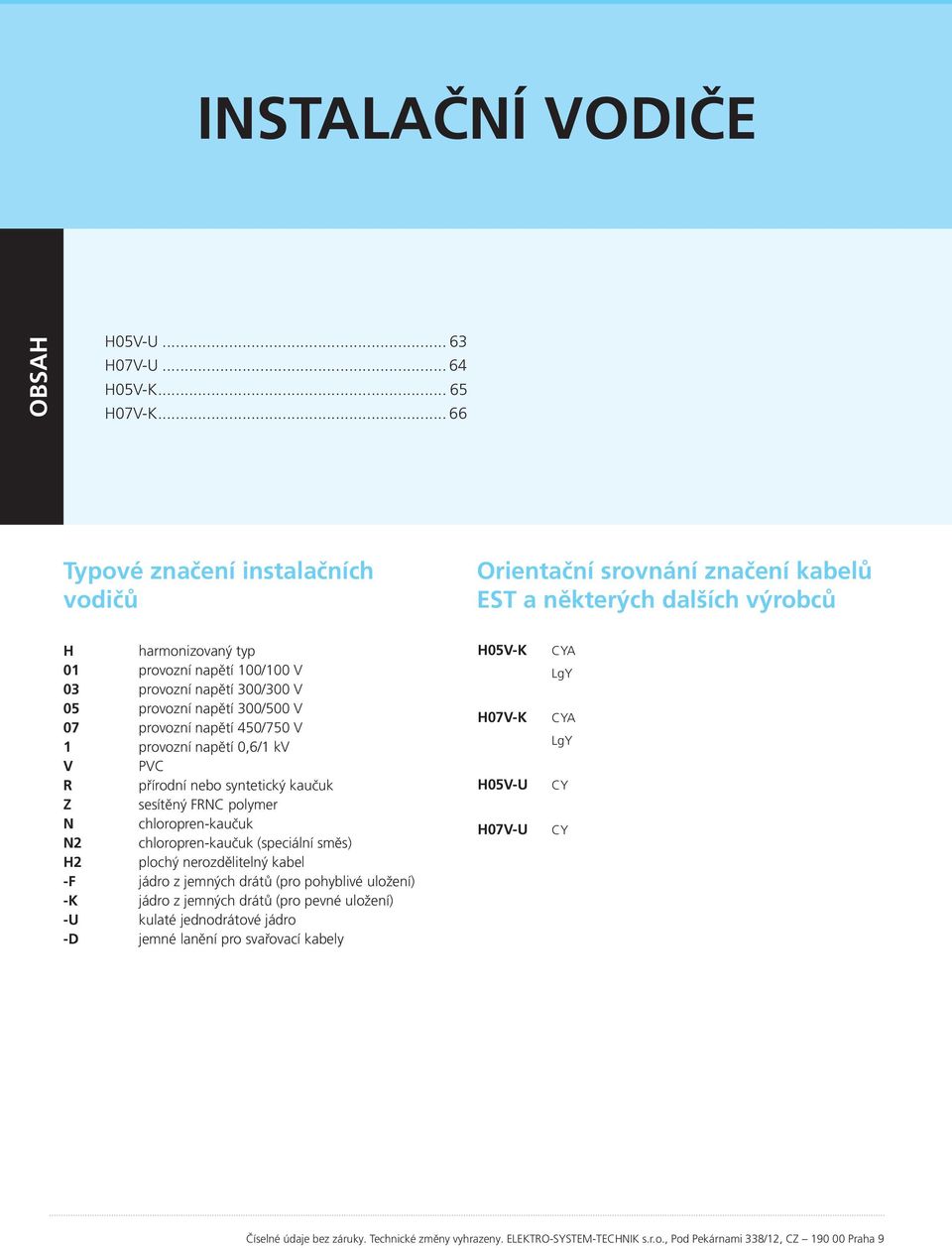

1 OBSAH H05V-U H07V-U H05V-K H07V-K Typové značení instalačních vodičů Orientační srovnání značení kabelů EST a některých dalších výrobců H harmonizovaný typ 01 provozní napětí 100/100 V 03 provozní napětí 300/300 V 05 provozní napětí 300/500 V 07 provozní napětí 450/750 V 1 provozní napětí 0,6/1 kv V PVC R přírodní nebo syntetický kaučuk Z sesítěný FRNC polymer N chloropren-kaučuk N2 chloropren-kaučuk (speciální směs) H2 plochý nerozdělitelný kabel -F jádro z jemných drátů (pro pohyblivé uložení) -K jádro z jemných drátů (pro pevné uložení) -U kulaté jednodrátové jádro -D jemné lanění pro svařovací kabely H05V-K H07V-K H05V-U H07V-U CYA LgY CYA LgY CY CY

2 H05V-U Jednožilový vodič s PVC izolací pokládán do trubek nebo zabudovaných systémů. Pouze pro řídicí nebo signální obvody. Vodič: Izolace: holý měděný drát PVC směs TI1 Vodič dle IEC Samozhášivost: IEC Jmenovité napětí U 0 / U: 300 / 500 V Max. teplota pro skladování: +40 C 1 0,5 2,3 9 0,6 1 0,75 2,5 12 0, ,7 24 0,6

3 H07V-U Jednožilový vodič s PVC izolací pokládán do trubek nebo zabudovaných systémů. Pouze pro řídicí nebo signální obvody. V případě pevného a chráněného uložení lze kabel použít do 1000 V AC. Vodič: Izolace: holý měděný drát PVC směs TI1 Vodič dle: IEC Samozhášivost: IEC Jmenovité napětí U 0 / U: 450 / 750 V Max. teplota pro skladování: +40 C Minimální poloměr ohybu: 6 vnější průměr vodiče 1 1,5 3,1 21 0,7 1 2,5 3, , ,4 48 0, ,9 66 0, , ,0

4 H05V-K Jednožilový vodič pokládán do trubek nebo zabudovaných systemů. Pouze pro řídicí nebo signální obvody. Vodič: Izolace: holé měděné flexibilní lanko PVC směs Jednožilový vodič dle: EN Samozhášivost: EN Jmenovité napětí U 0 / U: 300 / 500 V 1 0,5 2,2 9 0,6 1 0,75 2,4 12 0, ,5 15 0,6

5 H07V-K Jednožilový vodič Kabel je určen pro pevné a chráněné uložení do elektrických nebo osvětlovacích systémů. Musí být pokládán do trubek nebo zabudovaných systemů. Pouze pro řídicí nebo signální obvody. V případě pevného a chráněného uložení lze kabel použít do 1000 V AC. Vodič: Izolace: holé měděné flexibilní lanko PVC směs Jednožilový vodič dle: EN Samozhášivost: EN Jmenovité napětí U 0 / U: 450 / 750 V 1 1,5 3,0 21 0,7 1 2,5 3,7 33 0, ,2 49 0, ,8 70 0, , , , , , , , , , , , , , , , , , , , , , ,2
