1 Gymnázium a Střední odborná škola, Rokycany, Mládežníků 1115 Číslo projektu: Číslo šablony: 5 Název materiálu: Ročník: Identifikace materiálu: Jméno autora: Předmět: Tématický celek: Anotace: CZ.1.07/1.5.00/ Interní kabely a porty 3. ročník BUR_52_5_Interní kabely a porty JaroslavBurda Hardware Datum: Kapitola 1: Úvod do osobních počítačů Přehled vstupně výstupních portů a interních kabelů používaných v osobních počítačích

2 Interní kabely Napájecí konektory- SATA, Molex, and Berg. Kabely čelního panelu připojují tlačítka a LED kontrolky k základní desce. Datové kabely připojují mechaniky k řadiči. Disketový, Floppy disk drive (FDD) kabel PATA (IDE) kabel (40 vodičů) PATA (EIDE) kabel (80 vodičů) SATA kabel SCSI kabel

3 Video Porty a kabely Video port připojuje kabel monitoru k počítači. Video porty a typy konektorů: DVI, Displayport, RCA, DB-15, BNC, RJ-45, MiniHDMI, Din-6 Video kabel přenáší video signal z počítače do zobrazovacího zařízení. Typy video kabelů jsou: High-Definition Multimedia Interface (HDMI), DVI, Video Graphics Array (VGA), Component/RGB, Composite, S-Video, Coaxial, Ethernet,

4 Porty a kabely Seriové porty přenášejí data za sebou bit po bitu. Nejběžnější je RS-232, v průmyslu používáme RS-485. Telefonní kabel (RJ11) se používá k připojení modemu do telefonní zásuvky. USB je standardní rozhraní pro připojení hot-swap periferních zařízení k počítači. Některá zařízení mohou být tímto portem i napájena.

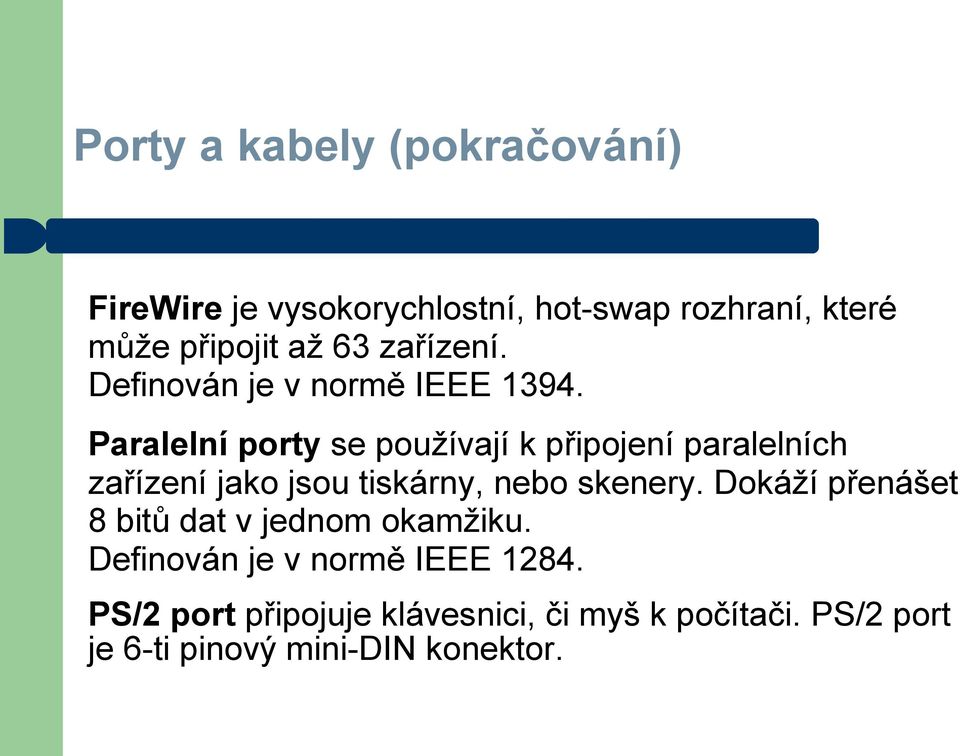

5 Porty a kabely (pokračování) FireWire je vysokorychlostní, hot-swap rozhraní, které může připojit až 63 zařízení. Definován je v normě IEEE Paralelní porty se používají k připojení paralelních zařízení jako jsou tiskárny, nebo skenery. Dokáží přenášet 8 bitů dat v jednom okamžiku. Definován je v normě IEEE PS/2 port připojuje klávesnici, či myš k počítači. PS/2 port je 6-ti pinový mini-din konektor.

6 Porty a kabely (pokračování) SCSI port může přenášet data rychlostí převyšující 320 Mbps a lze připojit až 15 zařízení. SCSI sběrnice musí být na koncích terminována zakončovacími odpory. Síťový port, známý též jako RJ-45 port, připojuje počítač do sítě. Maximální délka síťového kabelu je 328 stop (100 m). Audio port připojuje audio zařízení k počítači. Video port připojuje video kabel k počitači.

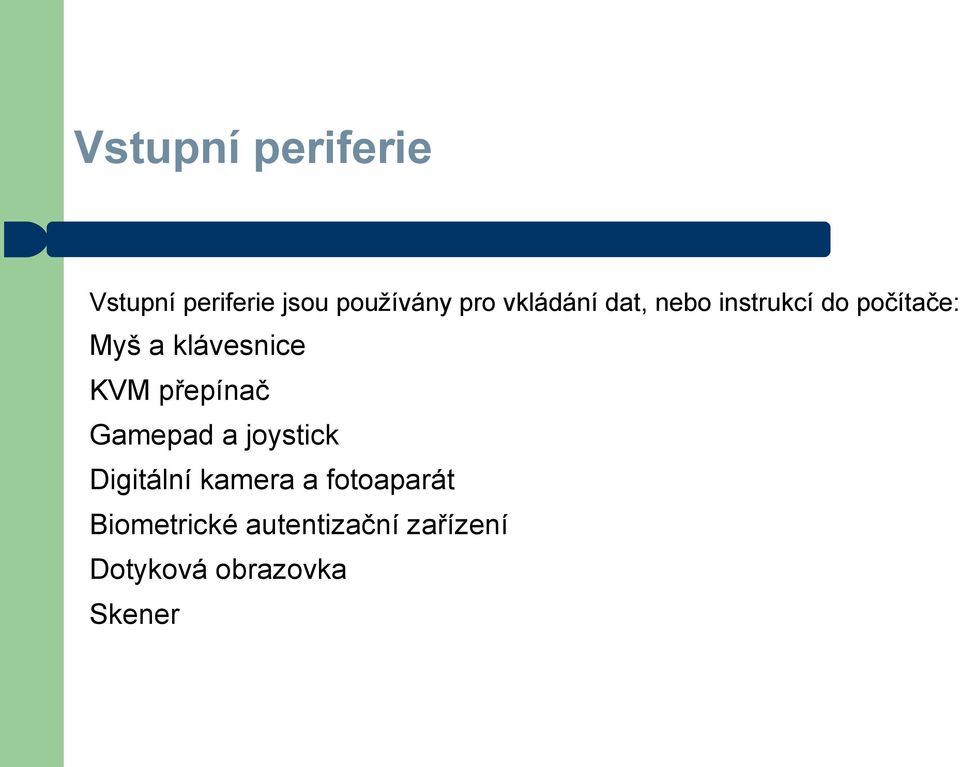

7 Vstupní periferie Vstupní periferie jsou používány pro vkládání dat, nebo instrukcí do počítače: Myš a klávesnice KVM přepínač Gamepad a joystick Digitální kamera a fotoaparát Biometrické autentizační zařízení Dotyková obrazovka Skener

8 Výstupní periferie Monitory a projektory jsou výstupní zařízení určená pro zobrazování výstupních dat z počítače uživateli. Tiskárny a faxy jsou výstupní zařízení, která vytvářejí tištěné kopie počitačových souborů. 3D tiskárny jsou speciální periferie k vytváření prototypových modelů z počítačových dat. Sluchátka a reprobedny jsou výstupní zařízení pro reprodukci audio signálů.

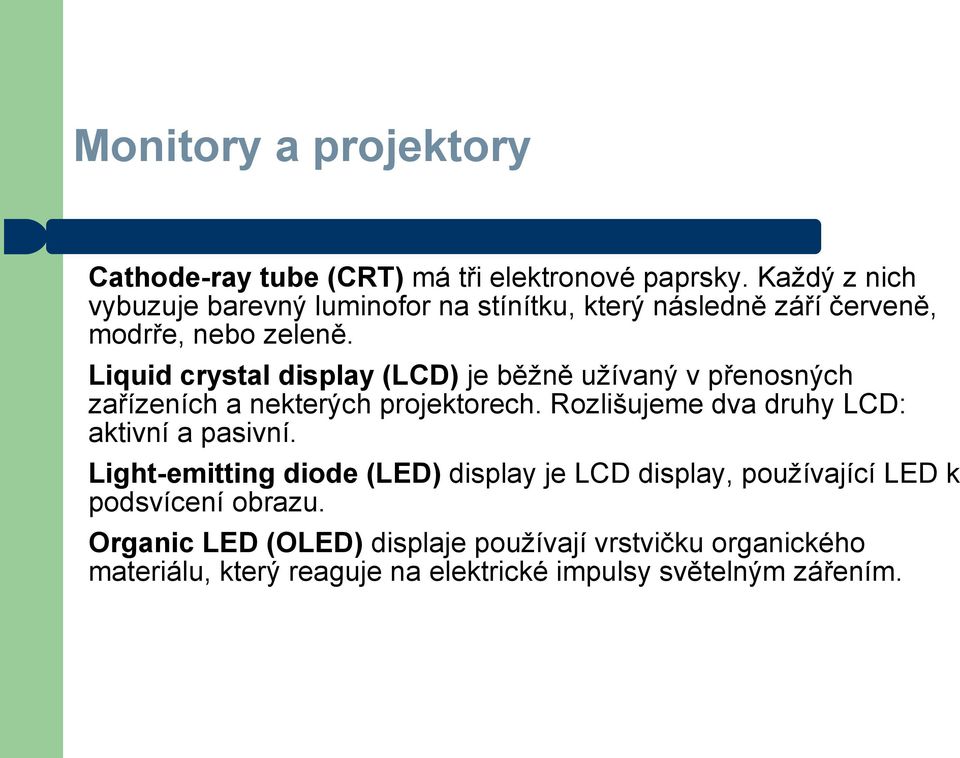

9 Monitory a projektory Cathode-ray tube (CRT) má tři elektronové paprsky. Každý z nich vybuzuje barevný luminofor na stínítku, který následně září červeně, modrře, nebo zeleně. Liquid crystal display (LCD) je běžně užívaný v přenosných zařízeních a nekterých projektorech. Rozlišujeme dva druhy LCD: aktivní a pasivní. Light-emitting diode (LED) display je LCD display, používající LED k podsvícení obrazu. Organic LED (OLED) displaje používají vrstvičku organického materiálu, který reaguje na elektrické impulsy světelným zářením.

10 Monitory a projektory (pokračování) Plasma - Plasmový display je další typ plochého monitoru Digital light processing (DLP) je technologie používaná v projektorech. Rozlišení monitoru je parametr určující jak jemný detail může být zobrazen. Vyšší rozlišení nabízí lepší kvalitu obrazu. Další související faktory jsou: pixel, dot pitch, kontrastní poměr, obnovovací frekvence, prokládaný/neprokládaný obraz, Horizontální a vertikální rozlišení, barevná hloubka, poměr stran, nativní rozlišení.
