MONITOR. Helena Kunertová

Transkript

1 MONITOR Helena Kunertová

2 Úvod O monitorech Historie a princip fungování CRT LCD PDP Nabídka na trhu Nabídka LCD na trhu

3 Monitor Výstupní elektronické zařízení sloužící k zobrazování textových a grafických informací Se základní jednotkou je spojen kabelem a tam napojen na grafickou kartu Dělení: Barevnost Velikost Zobrazení

4 Historie CRT Cathode Ray Tube Zastaralejší už se nepoužívá Dříve jako televize mělo to i příjímač první pokusy - Katodová trubice první obrazovka první barevná obrazovka

5 První CRT

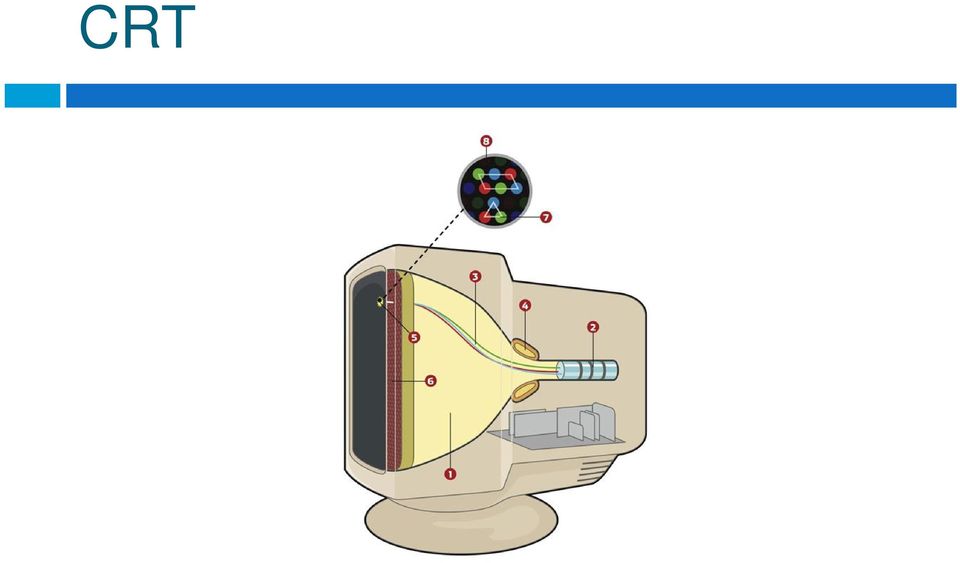

6 Princip CRT Obrazovka = vzduchotěsná baňka Elektronové dělo vystřelí 3 elektronové paprsky Ty jsou cívkami usměrňovány na určité místo na obrazovce (pomocí elektromagnetického pole) Paprsky dopadají na stínítko potažené fosforem Při dopadu na luminiscenční vrstvu se místo dopadu rozsvítí Rozsvícení je krátkodobé nutno obnovovat Obnovovací frekvence Hz

7 CRT

8 CRT

9 Stínítka Tři typy stínítek delta štěrbinová trinitron

10 CRT

11 CRT Klady: vysoký kontrastní poměr rychlá odezva, věrné zobrazení barev vynikající pozorovací úhly Zápory: vysoká spotřeba velké rozměry i hmotnost neustálé blikání únava až pálení očí.

12 CRT

13 LCD Liquid Crystal Display První pokusy už v 19. století První experimentální obrazovka 1968 Zpočátku malá zařízení kalkulačky Nástup notebooků velký boom Později i u televizí, mobilů Je tvořen tekutými krystaly, které se změnou elektrického proudu natáčejí.

14 Princip LCD Na zadní stěně monitoru je zdroj světla (CCFL -> pásy LED diod) Světlo putuje do speciální rozptylovací vrstvy -> rozvést po celé ploše monitoru První polarizační filtr do vrstvy s tekutými krystaly, které jsou řízeny elektronikou monitoru Zde se určuje intenzita jasu jednotlivých pixelů Bílé světlo zamíří do vrstvy s barevným RGB filtrem, odkud se dále již v barvě přenáší na druhý polarizační filtr Jako ochranná vrstva slouží tenké sklo, na němž jsou dále ještě nasazeny tři vrstvy, jež se snaží o co nejlepší rozptýlení světla a další vylepšení promítaného obrazu

15 Princip LCD

16 LCD vrstvy

17 LCD

18 LCD

19 Využití LCD

20 Výhody LCD Výhody: Menší velikost i váha Neprodukují téměř žádné škodlivé záření Plochá obrazovka a stabilní ostrý obraz bez blikání Vyšší zobrazovací plocha je při srovnatelných rozměrech LCD je také výrazně šetrnější k očím Menší náchylnost k odleskům Úspora ve spotřebě energie průměrně o 70% Nevýhody: Menší věrohodnost podání barev Vyšší cena

21 Historie PDP PDP - Plasma Display Panel objevila se první plazmová obrazovka Vytvořila ji trojice pracovníků University of Illinois v USA jako displej pro terminály počítače PLATO IBM -19 oranžový monochromatický displej první představila společnost Fujitsu 21 plnobarevný display (hybrid plazmové televize) první plazmovou televizi uvedla na trh společnost Fujitsu. Plazmová televize měla úhlopříčku 42 a prodávala se za cca Kč

22 První plazma

23 Princip plazmového monitoru Obraz se skládá z pixelů Každý bod je složen ze tří základních barevných buněk, každá je potažena speciálním fosforem na pozadí (červená, zelená, modrá). Každá buňka je naplněna plynem a uzavřena mezi skleněné desky. Obraz - přivedení el. proudu na příslušné buňky, které se rozsvěcí podle potřeby. Vlastní skládání barev a obrazu je tak u plazmové televize je podobný jako u LCD a CRT Rozdíl - vytvoření světelného bodu. Plazmová televize může díky této technologii dosahovat velkých rozměrů.

24 Princip PM

25 Výhody PM Dlouhá životnost Velké pozorovací úhly Velká úhlopříčka Lepší a přesnější barvy než LCD Rychlá doba odezvy dobré na sport atd.

26 Zboží LCD 21.5" PHILIPS 227E3LPHSU Úhlopříčka: 21,5" (54,6 cm) Rozlišení: 1920 x 1080 Velikost bodu: 0,248 mm Poměr stran: 16:9 Počet barev: 16,7 milionu Doba odezvy: 5 ms Spotřeba: Maximálně: 24 W Typicky: 18,5 W Pohotovostní stav: <0,5 W Vypnuto: <0,5 W Kč

27 Zboží - LCD 47" EIZO LX470W-BK Úhlopříčka: 47" (119 cm) Rozlišení: 1920 x 1080 Poměr stran: 16:9 Počet barev: 1 miliarda Doba odezvy: 9 ms Spotřeba: Maximální: 270 W Typická: 160 W Stand-by: 14 W ,-

28 Zboží - plazma Panasonic TH-42PX7 Operační spotřeba: 270 W Pohotovostní spotřeba: 0.7 W Rozlišení: 1024 x 768 Úhlopříčka obrazovky: 106 cm Formát obrazovky: 16 : Kč

29 Zboží - CRT 17" CRT Monitor Hyundai v770+ ImageQuest White Rozlišení: 1024x Kč

30 Technické specifikace CRT monitoru
