1 Gymnázium a Střední odborná škola, Rokycany, Mládežníků 1115 Číslo projektu: CZ.1.07/1.5.00/ Číslo šablony: 11 Název materiálu: Hardwarové sestavení PC Ročník: Identifikace materiálu: Jméno autora: Předmět: Tématický celek: 3. ročník BUR_52_11_Hardwarové sestavení PC JaroslavBurda Hardware Kapitola 3: Montáž počítače Anotace: Datum: Pokyny pro sestavení PC z jednotlivých komponent, krok za krokem.

2 Otevření skříně Montáž počítačů je významnou náplní práce PC technika. Připravte si pracoviště před tím, než začnete montovat počítač. Otevření počítačové skříně se provádí různými způsoby. Správný postup nalezneme v manuálu, nebo na webových stránkách výrobce.

3 Instalace napájecího zdroje Instalace napájecího zdroje se skládá z následujících kroků: Vložení napájecího zdroje do skříně. Srovnání montážních otvorů ve zdroji s odpovídajícími otvory v zadní části skříně. Upevnění napájecího zdroje do skříně pomocí šroubků.

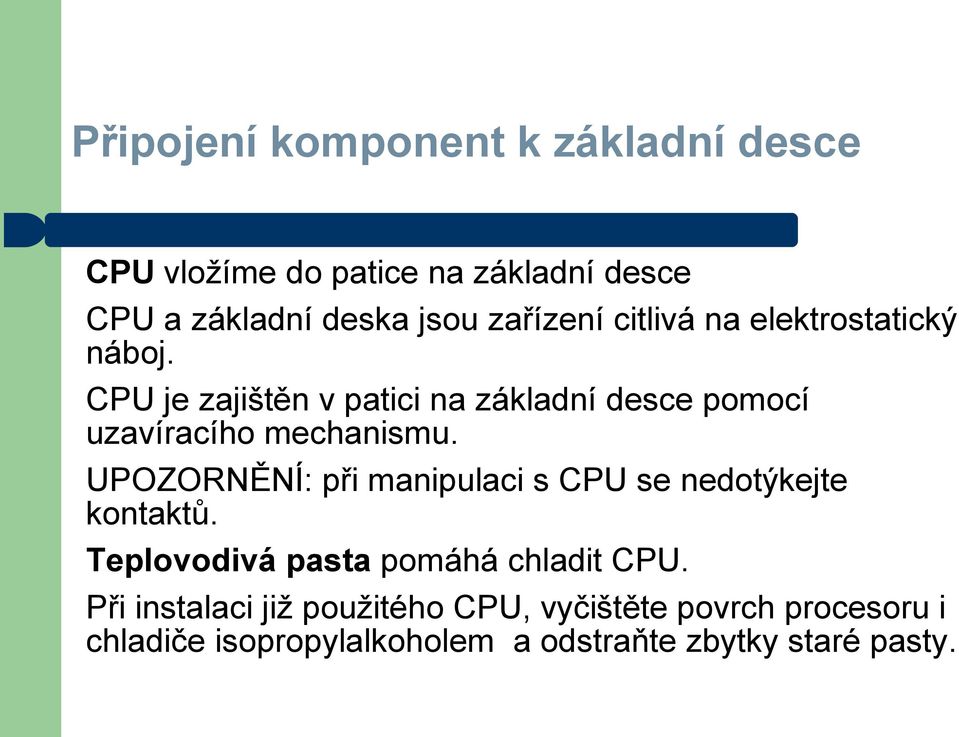

4 Připojení komponent k základní desce CPU vložíme do patice na základní desce CPU a základní deska jsou zařízení citlivá na elektrostatický náboj. CPU je zajištěn v patici na základní desce pomocí uzavíracího mechanismu. UPOZORNĚNÍ: při manipulaci s CPU se nedotýkejte kontaktů. Teplovodivá pasta pomáhá chladit CPU. Při instalaci již použitého CPU, vyčištěte povrch procesoru i chladiče isopropylalkoholem a odstraňte zbytky staré pasty.

5 Připojení komponent k základní desce Chladič a ventilátor Chladič/ventilátor je chladící zařízení skládající se ze dvou částí. Chladič odvádí teplo z CPU. Ventilátor zajišťuje nucenou cirkulaci vzduchu kolem chladiče. Instalace RAM RAM poskytuje dočasné úložiště dat pro CPU a je vhodné ji na MB nainstalovat před tím, než MB umístíme do skříně.

6 Instalace základní desky Po instalaci předchozích komponent vložíme základní desku do skříně. K montáži základní desky používáme plastové a kovové distanční sloupky, abychom předešli dotyku plošného spoje se šasi a možnému zkratu.

7 Instalace interních mechanik Mechaniky, které instalujeme do interních šachet nazýváme interními mechanikami. Harddisk (HDD) je příkladem interní mechaniky. Postup instalace HDD: - Nasaďte harddisk do 3.5 palcové šachty. - Zasuňte disk do šachty tak, aby se montážní otvory na disku kryly se otvory ve skříni. - Zajistěte harddisk ve skříni použitím vhodných šroubů.

8 Instalace mechanik do externích šachet Mechaniky v externích šachtách umožňují přístup k médiu bez nutnosti otevření skříně. Typickými příklady jsou: Optická mechanika je úložište, které čte a zapisuje informace na disky CD, DVD, nebo BD (BlueRay disk). Disketová jednotka (FDD) je úložiště, které čte a zapisuje data na pružný disk (floppy disk, disketa).

9 Instalace rozšiřujících karet Rozšiřující karty instalujeme pro rozšíření funkcí počítače. Příklady rozšiřujících karet jsou: Síťová karta (Network Interface Card - NIC), která umožňuje připojit počítač do sítě. Využívá PCI popř. PCIe slot na MB. Wi-Fi adaptér je druh síťové karty, který umožňuje připojit PC do siťě bezdrátově. Využívá PCI popř. PCIe slot na MB. Některé Wi-Fi adaptéry připojujeme externě za použití USB konektoru. Grafická karta je rozhraním mezi počítačem a monitorem. Modernější a výkonějsí grafická karta nebízí lepší možnosti pro hry a grafické programy. Grafické karty využívají rozšiřující sloty PCI, AGP a PCIe.

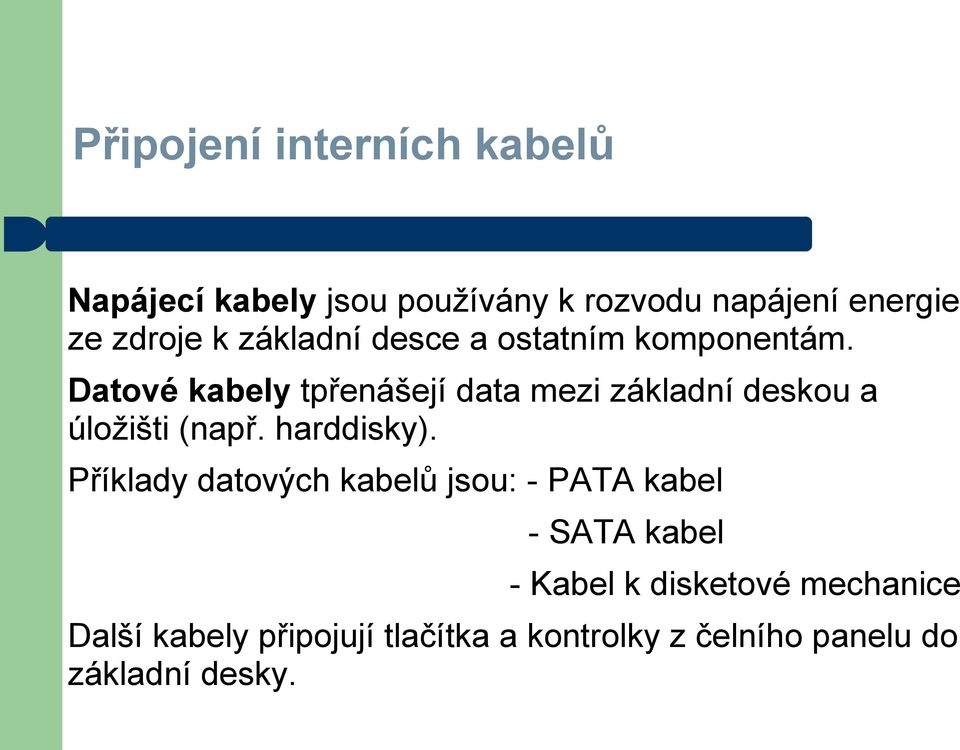

10 Připojení interních kabelů Napájecí kabely jsou používány k rozvodu napájení energie ze zdroje k základní desce a ostatním komponentám. Datové kabely tpřenášejí data mezi základní deskou a úložišti (např. harddisky). Příklady datových kabelů jsou: - PATA kabel - SATA kabel - Kabel k disketové mechanice Další kabely připojují tlačítka a kontrolky z čelního panelu do základní desky.

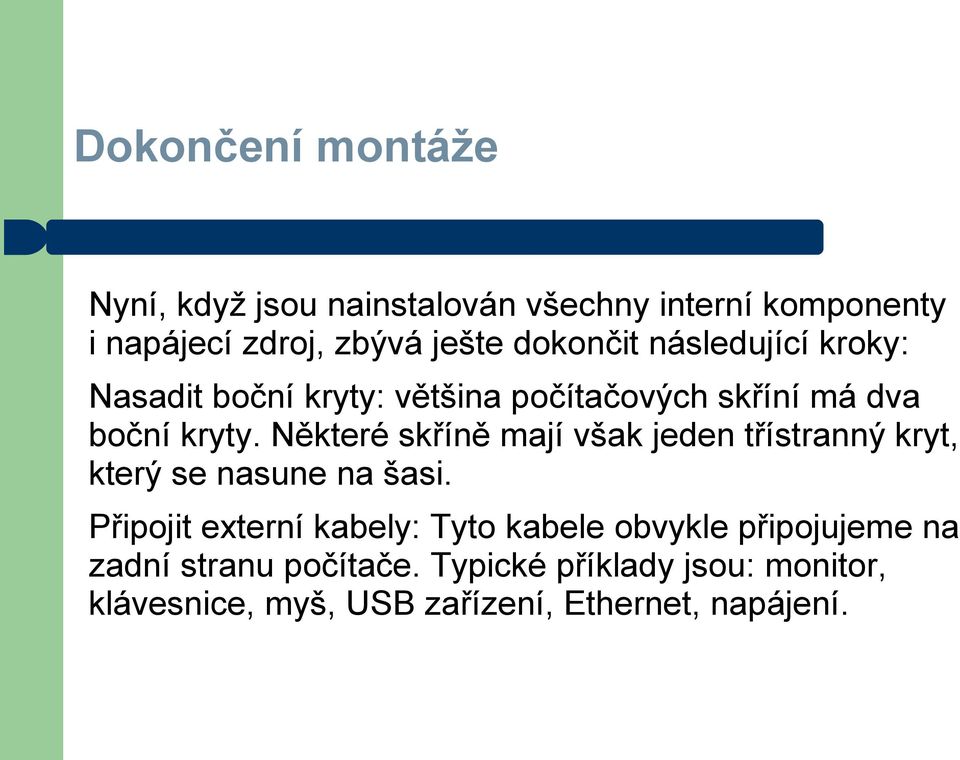

11 Dokončení montáže Nyní, když jsou nainstalován všechny interní komponenty i napájecí zdroj, zbývá ješte dokončit následující kroky: Nasadit boční kryty: většina počítačových skříní má dva boční kryty. Některé skříně mají však jeden třístranný kryt, který se nasune na šasi. Připojit externí kabely: Tyto kabele obvykle připojujeme na zadní stranu počítače. Typické příklady jsou: monitor, klávesnice, myš, USB zařízení, Ethernet, napájení.
