1 VIDEOKONFERENČNÍ ŘEŠENÍ

2 1. KOMPONENTY 1.1. HLAV NÍ VI DEOKON FEREN ČNÍ JEDNOTK A RadvisionScopia XT1000 Videokonferenční zařízení pro použití v konferenčních místnostech Full HD přenos a zobrazování - 20 násobně lepší obraz H.264 SVC - plynulé video i při kolísavé kvalitě spojení Jedna pohyblivá FullHD 1080p kamera (10x Zoom) Možnost připojit druhou pohyblivou Full HD kameru Hlavní monitor HDTV (HDMI až 1920 x 1080@60fps) Na jednom monitoru umožňuje zobrazit dvě obrazovky současně Druhý monitor HDTV (HDMI až 1920 x 1080@60fps) Rozlišení dynamického obrazu 1920x1080 bodů při 30 obr/sec Rozlišení dynamického obrazu 1280x720 bodů při 60 obr/sec Připojení XGA nebo DVI výstupu z PC nebo dokumentační kamery Připojení VGA nebo DVI-I nebo DVI-D výstupu z PC nebo dokumentační kamery s rozlišením až 1920 x 1080@30 fps Souběžný přenos obrazu Lidí a Podkladů k jednání dle H.239 a BFCP (SIP) Přenáší audio v 20kHz pásmu, srovnatelné s CD kvalitou Audio standardy G.711, G.722, G.722.1C, AAC-LD Připojení audio vstupu z mixpultu 1x všesměrový mikrofon, možnost připojení dalšího mikrofonu 2x Ethernet LAN port H.323 a SIP pro přenos přes IP max. 4Mbps (možnost 12Mbps) Možnost výběru dalšího rozhraní pro H.320 přenos přes: 6 x ISDN BRI / 1 x ISDN PRI / 1 x V.35 ISDN BRI max. 768 Kbps, ISDN PRI max. 2Mbps Možnost multipoint 4 (XT1004) nebo 9 stran (XT1009) AES šifrování přenášených dat" dotyková obrazovka na stůl

Na jednom monitoru umožňuje zobrazit dvě obrazovky současně Druhý monitor HDTV (HDMI až 1920 x 1080@60fps) Rozlišení dynamického obrazu 1920x1080 bodů při 30 obr/sec Rozlišení dynamického obrazu

3 1.2. MCU SERV ER SCOPIA Elite 5110 IncreasedCapacity& Pro Bundle Umožňuje spojení 5 Full HighDefinition (1080p) video účastníků v režimu každý vidí každého Umožňuje spojení 10 HighDefinition (720p) video účastníků v režimu každý vidí každého Umožňuje spojení 40 Standard Definition (360p) video účastníků v režimu každý vidí každého - vyžaduje licenci Umožňuje spojení 40 Full HighDefinition účastníků v režimu právě hovořícího vidí ostatní Počet souběžných konferencí je omezen pouze celkovou kapacitou 28 různých typů zobrazení, počet stran a velikost oken Dvacetinásobně větší zobrazovací plocha proti CIF standardu, mnohem ostřejší obraz Podpora H.264 SVC (scalable video coding) umožňuje video provoz při až 20% ztrátovosti paketů Živý obraz Hlav v rozlišení 1080p, 720p HD, 4CIF, CIF, QCIF, Obraz Podkladů v rozlišení až 1080p, 720p, XGA H.239 pro přenos obrazu Hlav souběžně s Podklady Vstupní fronta do konferencí s navigaci hlasem Přímé volání na číslo konference DTMF volba, PIN autorizace, AES šifrování Ad Hoc nebo plánované konference Strany můžou používat různé kodeky a rychlost připojení H.323 a SIP IP připojení Ovládání přes webové rozhraní Možnost propojení s H.320 anebo 3G branou Připojení až 40 plovoucích Scopia desktop klientů Pomocí streamingu umožňuje až 100 uživatelům na PC pasivně sledovat probíhající videokonference včetně podkladů k jednání AES šifrování přenášených dat"

účastníků v režimu právě hovořícího vidí ostatní Počet souběžných konferencí je omezen pouze celkovou kapacitou 28 různých typů zobrazení, počet stran a velikost oken Dvacetinásobně větší zobrazovací

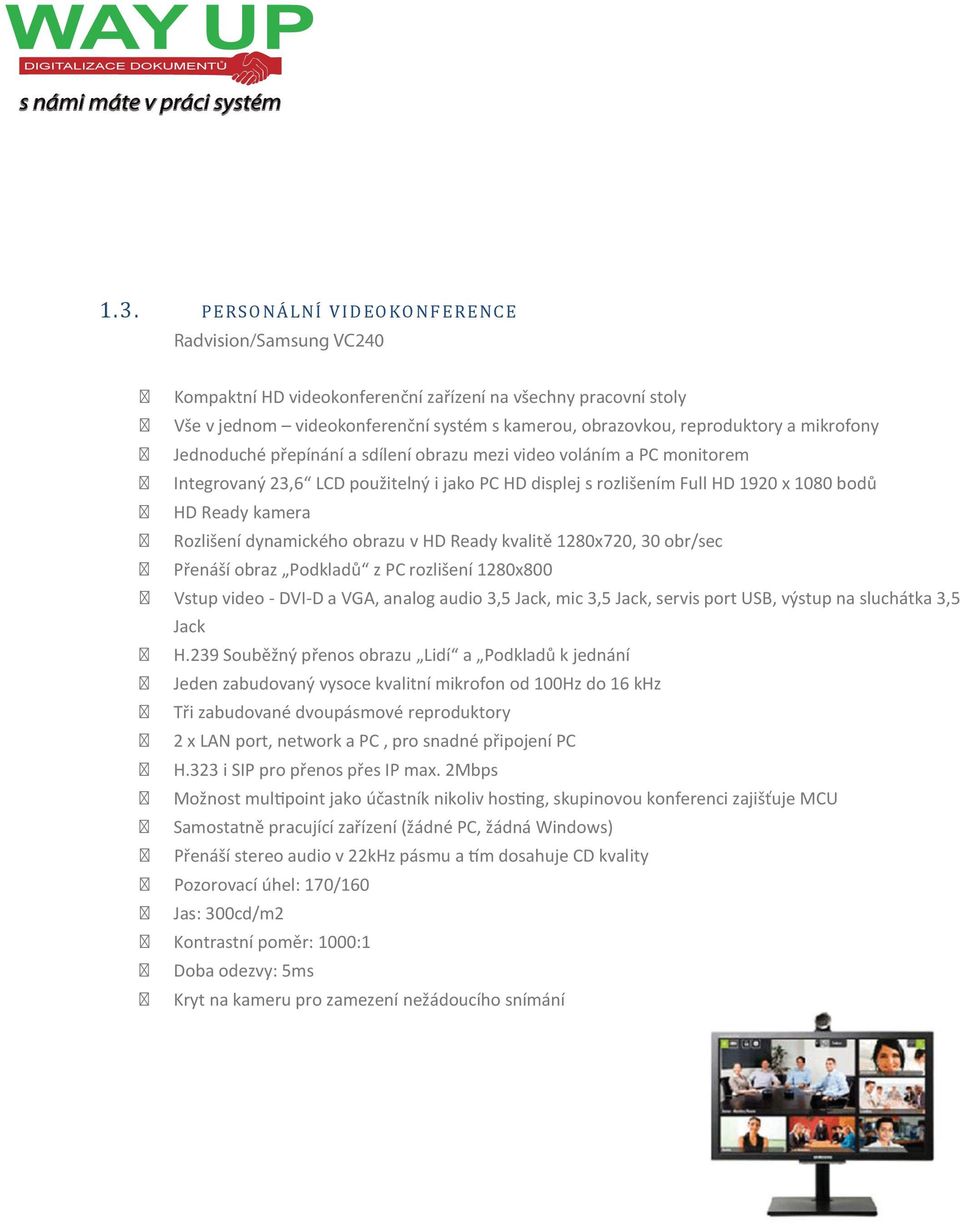

4 1.3. PERSO NÁLNÍ VI DEOKON F ER EN C E Radvision/Samsung VC240 Kompaktní HD videokonferenční zařízení na všechny pracovní stoly Vše v jednom videokonferenční systém s kamerou, obrazovkou, reproduktory a mikrofony Jednoduché přepínání a sdílení obrazu mezi video voláním a PC monitorem Integrovaný 23,6 LCD použitelný i jako PC HD displej s rozlišením Full HD 1920 x 1080 bodů HD Ready kamera Rozlišení dynamického obrazu v HD Ready kvalitě 1280x720, 30 obr/sec Přenáší obraz Podkladů z PC rozlišení 1280x800 Vstup video - DVI-D a VGA, analog audio 3,5 Jack, mic 3,5 Jack, servis port USB, výstup na sluchátka 3,5 Jack H.239 Souběžný přenos obrazu Lidí a Podkladů k jednání Jeden zabudovaný vysoce kvalitní mikrofon od 100Hz do 16 khz Tři zabudované dvoupásmové reproduktory 2 x LAN port, network a PC, pro snadné připojení PC H.323 i SIP pro přenos přes IP max. 2Mbps Možnost multipoint jako účastník nikoliv hosting, skupinovou konferenci zajišťuje MCU Samostatně pracující zařízení (žádné PC, žádná Windows) Přenáší stereo audio v 22kHz pásmu a tím dosahuje CD kvality Pozorovací úhel: 170/160 Jas: 300cd/m2 Kontrastní poměr: 1000:1 Doba odezvy: 5ms Kryt na kameru pro zamezení nežádoucího snímání

kamera Rozlišení dynamického obrazu v HD Ready kvalitě 1280x720, 30 obr/sec Přenáší obraz Podkladů z PC rozlišení 1280x800 Vstup video - DVI-D a VGA, analog audio 3,5 Jack, mic 3,5 Jack, servis port

5 1.4. ŘÍDI CÍ SYST ÉM Řídicí systém s dotykovým displejem 7" dotyková obrazovka na stůl řídící jednotka moduly rozhraní pro RS232 a IR Otevřený systém založený na standardech TCP / IP každé síťové zařízení může být použito nezávislost na výrobci novinky na trhu, mohou být ihned začleněny snadná rozšiřitelnost Bezpečný a spolehlivý do budoucna použití běžných standardů (TCP / IP a Windows) vývoj na trhu míří k otevřeným a standardizovaným řešením Žádné další potřebné kabeláže stávající IP sítě mohou být použity nízké náklady na instalaci rozšíření systému lze realizovat kdykoli a za příznivou cenu

rozšiřitelnost Bezpečný a spolehlivý do budoucna použití běžných standardů (TCP / IP a Windows) vývoj na trhu míří k otevřeným a standardizovaným

6 Přípojná místa Přípojné místo do stolu včetně kabelů (složení kabelů je volitelné) 1 x 230 V zásuvka Kabel 1x RJ-45 Kabel 1x VGA Kabel 1 x Stereo Audio Kabel 1x USB Volné kabely pod stolem Přípojné místo do stolu zakončení integrovanými konektory (Volba konektorů je volitelná) V zásuvka 2-4 RJ-45 Kabel 1x VGA Kabel 1 x Stereo Audio 1.5. VIDEO MATICE Video matice je nutná při použití více jak jednoho přípojného místa vybraná matice je ovladatelná řídicím systémem umožňuje směrovat i audio přenos

(Volba konektorů je volitelná) 1-2 230 V zásuvka 2-4 RJ-45

7 1.6. AUDIO STROPNÍ Pro stropní mikrofony je zapotřebí audio matice Vortex snímání zvuku stropním mikrofonem je stabilnější řešení, které není náchylné na šum se stolu. Uživatel nepřichází do kontaktu se zařízením, takže poruchovost je minimální počet mikrofonů bude závislí od počtu účastníků videokonference umístění mikrofonů doporučuji jen na místech, kde budou sedět ve variante videokonferenční přenos (max. 15 účastníků) 1.7. AUDIO BEZDRÁTOVÉ bezdrátové mikrofony doporučuji použít šifrované a odolné vůči rušení GSM bezdrátové řešení umožňuje připojit různé druhy mikrofonů dle potřeby (klopový, stolní, ruční) bezdrátové řešení umožňuje nasazení při školícím i videokonferenčním použití

jen na místech, kde budou sedět ve variante videokonferenční přenos (max. 15 účastníků) 1.7.
