Čelně nesené žací mačkače FC 280 F - FC 313 F - FC 313 RF LIFT-CONTROL

Transkript

1 Čelně nesené žací mačkače FC 280 F - FC 313 F - FC 313 RF LIFT-CONTROL TO NEJLEPŠÍ PRO SKLIZEŇ PÍCE!

2 Čelně nesené žací mačkače KUHN Pro lepší viditelnost na části sloužící k sečení a kondiciování, byla určitá bezpečnostní zařízení odstraněna. Sklizeň kvalitní píce na farmách stále o rostoucí velikosti nezbytně vyžaduje vyšší výkonnost strojů. Optimální využívání celého potenciálu traktorů se projeví ve vyšší rentabilitě. Stroje FC 280 F a FC 313 F/RF umožní, aby traktory dosáhly tohoto potenciálu díky možnosti práce v kombinaci s vzadu nesenými stroji. Spojením čelně neseného žacího stroje s kondicionerem FC 313 F LIFT- CONTROL se zadním neseným žacím strojem s kondicionerem FC 313 LIFT-CONTROL, získáte šířku sečení 6,00 m! Další kombinace s přívěsnými žacími stroji a kondicionery jsou také možné. Kromě toho univerzálnost žacích kombinací, umožní přizpůsobit se různým velikostem hospodářství i pracovním podmínkám. KUHN nabízí řešení při sečení píce a zároveň vyhoví Vašim požadavkům s ohledem na: SNÍŽENÍ NÁKLADŮ MNOHALETÉ ZKUŠENOSTI

3 KOMFORT / KVALITU ŽIVOTA PORADENSTVÍ / VŽDY NA BLÍZKU SPOLEHLIVOST / SERVIS

4 FC 280 F - čelně nesený žací mačkač Spojuje pohodlnou práci, manévrovatelnost a účinnost 3 Čelně nesený žací mačkač FC 280 F, který je umístěný přímo ve směru výhledu obsluhy, je radost ovládat a sledovat. Stroj přesně následuje chování řídících kol. Rohy na poli budou bez nejmenší chybičky vysečeny. S FC 280 F je možné přesně séci k rozhraním, plotům a dalším překážkám, což je obtížnější se vzadu neseným strojem. Kompaktní, lehká a dobře odlehčená jednotka Pro lepší viditelnost na části sloužící k sečení a kondiciování, byla určitá bezpečnostní zařízení odstraněna. - Díky svému závěsnému lichoběžníkovému systému odlehčení s vlečenými rameny a kulovými klouby se žací mačkač hladce pohybuje v nerovném terénu a přesně sleduje obrysy v každé rovině. - Stavitelné pružiny odlehčení jsou uložené v čelním nosníku. Upevňovací místa a pákový mechanismus jsou navrženy tak, že na začátku nastavený tlak na půdu zůstává stálý. TECHNICKÉ ÚDAJE FC 280 F Pracovní záběr (m) 2,80 Počet disků s plazy 7 Kondicioner Rotor s nylonovými prsty do V a se stavitelným krytem Šířka řádku (min/max) (m) Od 1,10 do 1,60 Přepravní šířka (m) 2,96 Hmotnost (kg) 956

5 b a 4 Stavitelný kryt kondicioneru Ovládací pákou je možné měnit vzdálenost mezi rotorem a krytem kondicioneru. - v poloze A je plodina intenzivně kondiciována setřením přirozeného voskového povlaku na stoncích. - v poloze B působí rotor kondicioneru v podstatě jako čechrač. Jednoduše variabilní Otáčky rotoru kondicineru (615 nebo 888 ot/min) mohou být rychle přizpůsobeny charakteru plodiny jednoduše změnou polohy připojení kloubové hřídele Nastavení krytu kondicioneru

6 FC 313 F / RF LIFT-CONTROL čelně nesené žací mačkače Profesionální stroj ze všech úhlů pohledu 5 Kombinací ověřených výhod žacího ústrojí a exkluzivního odlehčení LIFT-CONTROL, jsou stroje FC 313 F / RF ideálně konstruované a splní požadavky na kvalitu sečení a spolehlivost i těch nejnáročnějších zákazníků. Kromě toho, FC 313 F / RF spojuje všechny základní předpoklady pro produkci vysoce kvalitní výživné plodiny. Stavitelný kryt kondicioneru (FC 313 F) Vzdálenost mezi rotorem a stavitelným krytem kondicioneru může být snadno změněná pomocí páky. 3 velmi jednoduché způsoby, jak nastavit intenzitu kondicioneru: - 6 poloh krytu kondicioneru: vzdálenost mezi rotorem a krytem kondicioneru se dá změnit použitím páky - 3 polohy protihřebenu, zahrnující jednu s úplným oddálením - 2 otáčky rotoru kondicioneru: 615 a 888 ot/min. Hydropneumatické odlehčení TECHNICKÉ ÚDAJE Pracovní záběr (m) Počet disků Otáčky vývodové hřídele (ot/min) Druh kondicioneru Přepravní šířka (m) Hmotnost (kg) Snadnější nastavení nebo ovládání tlaku díky tlakoměru FC 313 F LIFT-CONTROL FC 313 RF LIFT-CONTROL 3, Rotor s nylonovými prsty do V a se stavitelným krytem 2, Hydropneumatický akumulátor: účinnost odlehčení a stálé kopírování 3, Gumové válce s ozubeným profilem do V 2,

7 6 Voda Cukry 2 1 Plastové V-prsty se stavitelným krytem a protihřebenem Prsty, zpracovávající píci jsou rozevřeny do V a jsou vyrobeny z velmi pružného plastu, který zůstává ohebný v příčné rovině. 1 Takto cizí tělesa projdou přes prsty upravovacího zařízení, které se vyhnou z cesty a potom opět získají svou původní polohu, aniž by se poškodily. 2 Naopak, prsty jsou tuhé ve směru otáčení rotoru, a tak získáte načechraný a pravidelný řádek. To sníží dobu sušení díky zlepšenému proudění vzduchu. Jak to pracuje? Prsty ve tvaru V stírají ochranný voskový povlak rostliny, což způsobí rychlejší odpařování vlhkosti a tak se významně sníží čas sušení. Optimální mačkání Gumové válce Mačkací válce umožňují optimální mačkání jemné píce. Listy a stonky jsou pravidelně zprohýbány a stlačeny v rovnoměrných vrstvách díky mačkání po celé šířce válce. - Intenzita mačkání je nastavitelná jednoduchou změnou tlaku mezi dvěma válci. Nastavování je umístěno vzadu na stroji a je snadno přístupné. - Pro zajištění spolehlivé, dlouhodobé činnosti jsou oba válce samostatně poháněné a mezera mezi nimi se může dostatečně rozevřít tak, aby umožnila průchod většině cizích předmětů. Jak to pracuje? Válce zprohýbají rostlinu v pravidelných vzdálenostech, a umožní, aby unikla vlhkost. To zrychlí postup vysychání. Voda Cukry

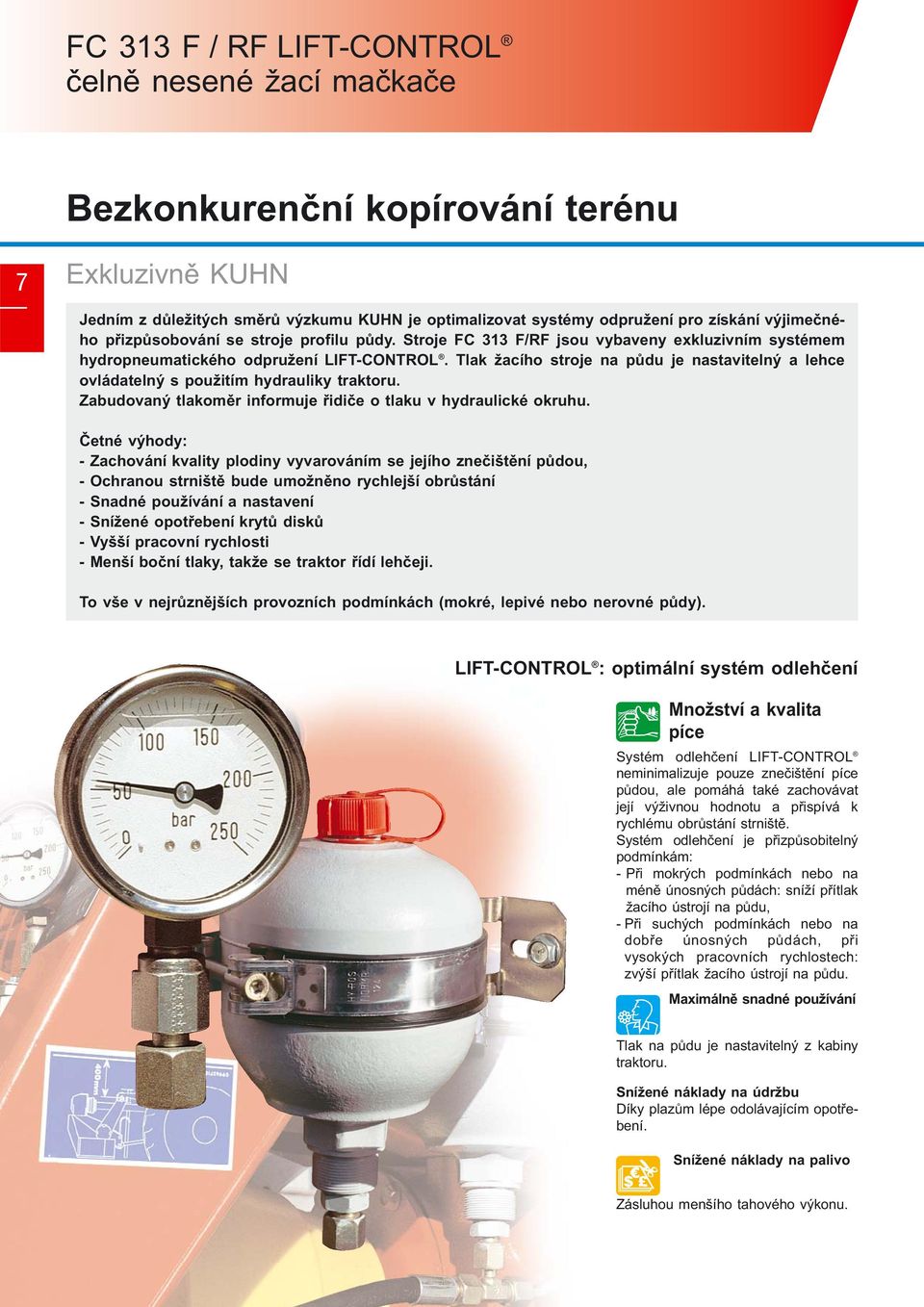

8 FC 313 F / RF LIFT-CONTROL čelně nesené žací mačkače Bezkonkurenční kopírování terénu 7 Exkluzivně KUHN Jedním z důležitých směrů výzkumu KUHN je optimalizovat systémy odpružení pro získání výjimečného přizpůsobování se stroje profilu půdy. Stroje FC 313 F/RF jsou vybaveny exkluzivním systémem hydropneumatického odpružení LIFT-CONTROL. Tlak žacího stroje na půdu je nastavitelný a lehce ovládatelný s použitím hydrauliky traktoru. Zabudovaný tlakoměr informuje řidiče o tlaku v hydraulické okruhu. Četné výhody: - Zachování kvality plodiny vyvarováním se jejího znečištění půdou, - Ochranou strniště bude umožněno rychlejší obrůstání - Snadné používání a nastavení - Snížené opotřebení krytů disků - Vyšší pracovní rychlosti - Menší boční tlaky, takže se traktor řídí lehčeji. To vše v nejrůznějších provozních podmínkách (mokré, lepivé nebo nerovné půdy). LIFT-CONTROL : optimální systém odlehčení Množství a kvalita píce Systém odlehčení LIFT-CONTROL neminimalizuje pouze znečištění píce půdou, ale pomáhá také zachovávat její výživnou hodnotu a přispívá k rychlému obrůstání strniště. Systém odlehčení je přizpůsobitelný podmínkám: - Při mokrých podmínkách nebo na méně únosných půdách: sníží přítlak žacího ústrojí na půdu, - Při suchých podmínkách nebo na dobře únosných půdách, při vysokých pracovních rychlostech: zvýší přítlak žacího ústrojí na půdu. Maximálně snadné používání Tlak na půdu je nastavitelný z kabiny traktoru. Snížené náklady na údržbu Díky plazům lépe odolávajícím opotřebení. Snížené náklady na palivo Zásluhou menšího tahového výkonu.

9 8 Závěsný lichoběžníkový systém odlehčení (FC 280 F) Žací ústrojí a kondicionér jsou připevněny k rámu závěsným lichoběžníkovým systémem, který umožňuje vynikající kopírování povrchu země. - Při jízdě přes vyvýšeniny se žací jednotka posune dozadu a nahoru. - Když přejíždí prohlubeň, žací ústrojí se pohybuje směrem dopředu a umožní čistý a rovný řez. Při najetí na překážku, systém se závěsným lichoběžníkem stáhne žací ústrojí a kondicioner dozadu a zvedne nahoru. Jakmile je překážka překonána, automaticky se vrátí do své pracovní polohy.

10 Čelně nesené žací mačkače KUHN Celosvětově známá spolehlivost 9 Prozkoumejte stroj důkladně! Některé diskové žací stroje se mohou zvnějšku podobat strojům KUHN. Samozřejmě je důležitější, co je uvnitř Odolávají nejvyššímu zatížení. Vysoce výkonná ložiska, připevněná v jednodílné utěsněné skříni, která není náchylná k deformaci. 2 Zajištěna ochrana při nárazu na překážku Systém PROTECTADRIVE chrání převody žacího ústrojí a minimalizuje nebezpečí prostojů v plné sezóně. 3 Dlouhodobá činnost Velký průměr ozubených kol z vysoce tažné kujné oceli s vyztuženými zuby. 4 Dokonalé utěsnění. Používané O-kroužky pouzder ložisek žacího ústrojí perfektně těsní. 5 Zvýšená životnost. Hřídele ložisek ozubených kol disku zachytí radiální síly a tím prodlouží životnost ložiska. Tato optimální poloha zlepší rozložení zatížení. 6 Minimální opotřebení nebo nebezpečí deformací. Hřídele vložených ozubených kol jsou umístěny v tepelně zpracovaných ocelových miskách. Přesná souosost je zajištěna bez nebezpečí deformace. 7 Vysoká odolnost proti opotřebení. Příslušenství žacího disku je plně chráněno. Pro zvýšení bezpečnosti jsou na disk navařeny talíře z tepelně zpracované oceli. Výměnný montážní modul PROTECTADRIVE - Rychlá a snadná demontáž a montáž skupiny ložiska disku. - S ohledem a maximální spolehlivost a minimální ztrátové časy jsou skupiny, které obsahují pouzdro, ložisko a hřídel s ozubeným kolem, smontovány v továrně.

11 10 Oválný tvar disku Oválný tvar disku poskytuje následující výhody: - Zlepšenou dopravu posečené píce k rotoru kondicioneru - Nože mají větší překrytí, umožňující přesné, čisté sečení - Nárazem deformovaný nůž se nemůže dotknout sousedního disku Nože Zesílené nože KUHN s vysokou životností jsou vyrobeny z vysoce kvalitní oceli Nože vyhovují velmi přísným továrním normám! Nože na diskových žacích strojích a mačkačích KUHN mají spirálovitý tvar, umožňující hladší sečení. Široké kuželové děliče na obou koncích (FC 313 F LIFT-CONTROL ) Krajní disky jsou opatřeny širokými kuželovými děliči, které zajišťují čisté oddělení posečené píce a její optimální předání na rotor kondicioneru. Nastavení usměrňovacích deflektorů Stavitelné deflektory vedou proud píce a ukládají ho mezi kola traktoru do kyprého, dobře provzdušněného řádku. Píce není později znečištěna hlínou nebo poškozena koly traktoru. Velká světlá výška Při práci jsou čelně nesené žací mačkače a kondicionery drženy v pevné poloze pomocí omezovacích řetězů. Při manévrování a otáčení na úvratích poskytuje integrované, hydraulicky ovládané zvedání 3-bodového závěsu, větší pohodlí při řízení. Velmi vysoká výška zvedání (40 cm u FC 313 F/RF LIFT-CONTROL!) a bezpečné manévrování bez možnosti nebezpečí nabrat již uložený řádek.

12 Vynikající přepravní rozměry - Čelně nesené diskové žací mačkače KUHN mají malou šířku v transportní poloze, a když jsou boční kryty zvednuty, nepřesahují 3,00 m. Malá šířka umožňuje přejezdy na všechny pole i s nejobtížnějším přístupem. - Po zvolení přepravní polohy se pro zvýšení bezpečnosti automaticky zapne mechanické jištění. TECHNICKÉ ÚDAJE FC 280 F FC 313 F LIFT-CONTROL FC 313 RF LIFT-CONTROL Pracovní záběr (m) 2,80 3,11 3,11 Připojení/kategorie 3-bodový závěs kat.2 3-bodový závěs kat.2 3-bodový závěs kat.2 Otáčky vývodové hřídele (ot/min) 1000 nebo redukce 540/ Počet disků s plazy Snadno výměnný montážní modul Protectadrive Standard Standard Standard Typ kondicioneru Rotor s nylonovými prsty Rotor s nylonovými prsty Gumové válce s do V a se stavitelným krytem do V a se stavitelným krytem ozubeným profilem do V Otáčky kondicioneru (min -1 ) 615 nebo nebo Odlehčení Pružinami Hydropneumatický Hydropneumatický LIFT-CONTROL LIFT-CONTROL Min./max. šířka řádku (m) 1,10 až 1,60 1,20 až 2,20 1,20 až 2,20 Přepravní šířka (m) 2,96 2,99 2,99 Hmotnost (kg) 956 / / / 2976 Požadovaný příkon (kw/k) 59/80 75/102 75/102 Potřebný přívod hydrauliky z traktoru 1 jednočinný ventil 1 jednočinný ventil 1 jednočinný ventil Osvětlení a signalizace Na přání Standard Standard *Výbava na přání: sada převodovky 540/1000 ot/min - připojení A rámem sada rozhození naširoko pro FC 313 F. Náš materiál je vyrobený ve shodě s evropskými předpisy vztahujícími se na strojní zařízení, platnými v členských státech Evropské unie. V zemích mimo EU naše stroje vyhovují bezpečnostním předpisům těch zemí, kterých se to týká. Některá bezpečnostní zařízení mohou být odstraněna, aby náš prospekt umožnil jasnější zobrazení. Za žádných okolností by neměl být stroj v provozu bez nasazených nezbytných bezpečnostních zařízení (podle specifikací v montážních instrukcích a návodu k obsluze). Ponecháváme si právo změny jakékoliv konstrukce, technických údajů nebo seznamu materiálů bez dalšího oznámení. Naše modely a obchodní značky jsou patentované ve více než jedné zemi. Registrovaná ochranná značka (y). Za úãelem ochrany Ïivotního prostredí, je tento prospekt vyti tûn na papír neobsahující chlór. Printed in France CZ KUHN 2008 KUHN S.A. - F Saverne Cedex info@kuhnsa.com
