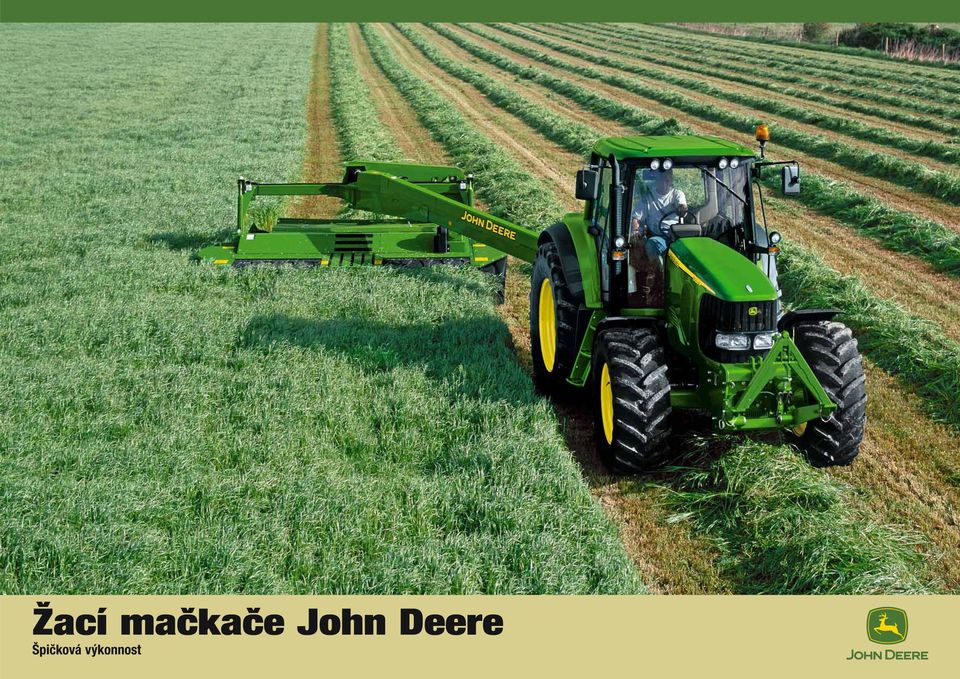

Žací mačkače John Deere. Špičková výkonnost

Transkript

1 Žací mačkače John Deere Špičková výkonnost

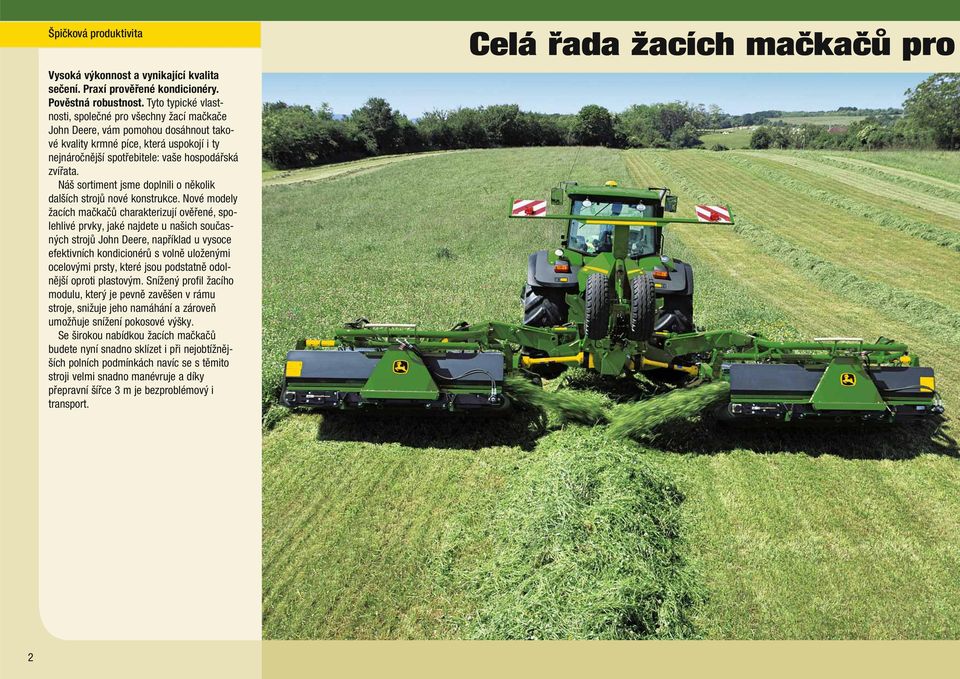

2 Špičková produktivita Vysoká výkonnost a vynikající kvalita sečení. Praxí prověřené kondicionéry. Pověstná robustnost. Tyto typické vlastnosti, společné pro všechny žací mačkače John Deere, vám pomohou dosáhnout takové kvality krmné píce, která uspokojí i ty nejnáročnější spotřebitele: vaše hospodářská zvířata. Náš sortiment jsme doplnili o několik dalších strojů nové konstrukce. Nové modely žacích mačkačů charakterizují ověřené, spolehlivé prvky, jaké najdete u našich současných strojů John Deere, například u vysoce efektivních kondicionérů s volně uloženými ocelovými prsty, které jsou podstatně odolnější oproti plastovým. Snížený profil žacího modulu, který je pevně zavěšen v rámu stroje, snižuje jeho namáhání a zároveň umožňuje snížení pokosové výšky. Se širokou nabídkou žacích mačkačů budete nyní snadno sklízet i při nejobtížnějších polních podmínkách navíc se s těmito stroji velmi snadno manévruje a díky přepravní šířce 3 m je bezproblémový i transport. Celá řada žacích mačkačů pro 2

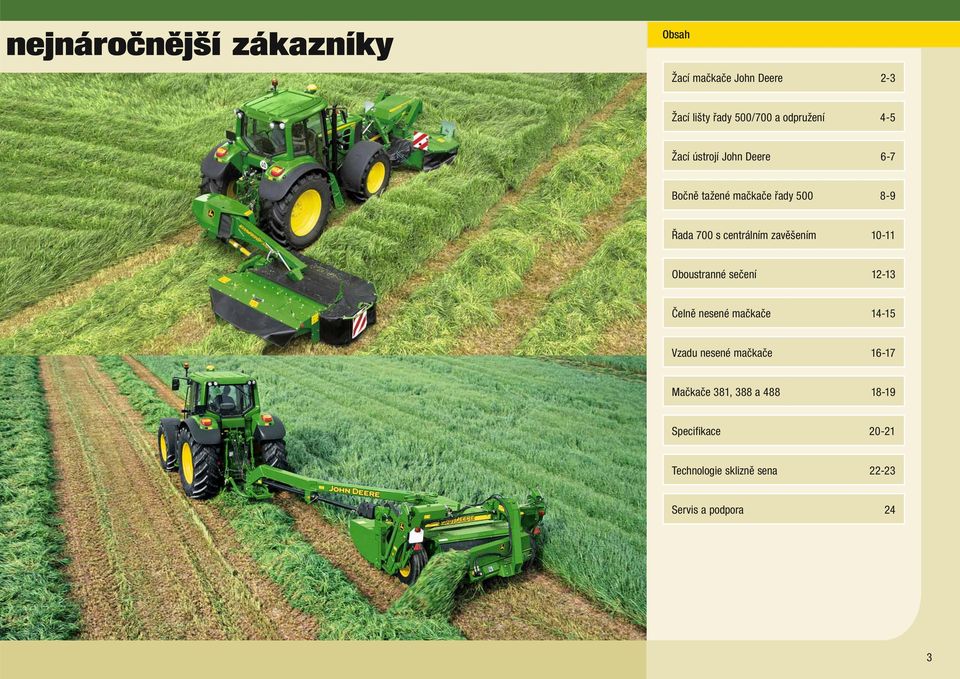

3 nejnáročnější zákazníky Obsah Žací mačkače John Deere 2-3 Žací lišty řady 500/700 a odpružení 4-5 Žací ústrojí John Deere 6-7 Bočně tažené mačkače řady Řada 700 s centrálním zavěšením Oboustranné sečení Čelně nesené mačkače Vzadu nesené mačkače Mačkače 381, 388 a Specifikace Technologie sklizně sena Servis a podpora 24 3

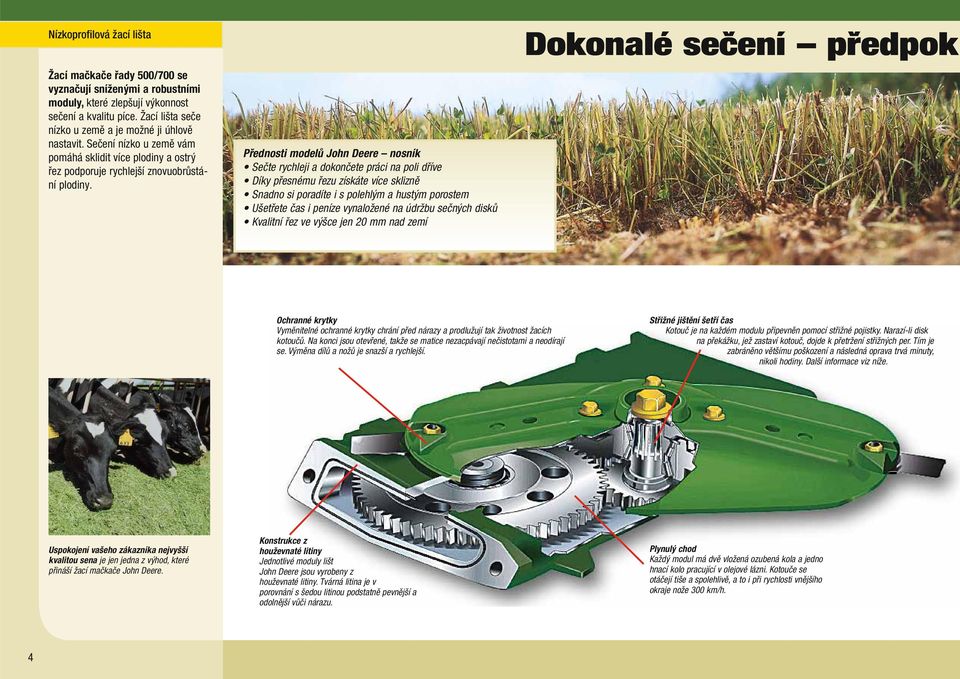

4 Nízkoprofilová žací lišta Žací mačkače řady 500/700 se vyznačují sníženými a robustními moduly, které zlepšují výkonnost sečení a kvalitu píce. Žací lišta seče nízko u země a je možné ji úhlově nastavit. Sečení nízko u země vám pomáhá sklidit více plodiny a ostrý řez podporuje rychlejší znovuobrůstání plodiny. Přednosti modelů John Deere nosník Sečte rychleji a dokončete práci na poli dříve Díky přesnému řezu získáte více sklizně Snadno si poradíte i s polehlým a hustým porostem Ušetřete čas i peníze vynaložené na údržbu sečných disků Kvalitní řez ve výšce jen 20 mm nad zemí Dokonalé sečení předpok Ochranné krytky Vyměnitelné ochranné krytky chrání před nárazy a prodlužují tak životnost žacích kotoučů. Na konci jsou otevřené, takže se matice nezacpávají nečistotami a neodírají se. Výměna dílů a nožů je snazší a rychlejší. Střižné jištění šetří čas Kotouč je na každém modulu připevněn pomocí střižné pojistky. Narazí-li disk na překážku, jež zastaví kotouč, dojde k přetržení střižných per. Tím je zabráněno většímu poškození a následná oprava trvá minuty, nikoli hodiny. Další informace viz níže. Uspokojení vašeho zákazníka nejvyšší kvalitou sena je jen jedna z výhod, které přináší žací mačkače John Deere. Konstrukce z houževnaté litiny Jednotlivé moduly lišt John Deere jsou vyrobeny z houževnaté litiny. Tvárná litina je v porovnání s šedou litinou podstatně pevnější a odolnější vůči nárazu. Plynulý chod Každý modul má dvě vložená ozubená kola a jedno hnací kolo pracující v olejové lázni. Kotouče se otáčejí tiše a spolehlivě, a to i při rychlosti vnějšího okraje nože 300 km/h. 4

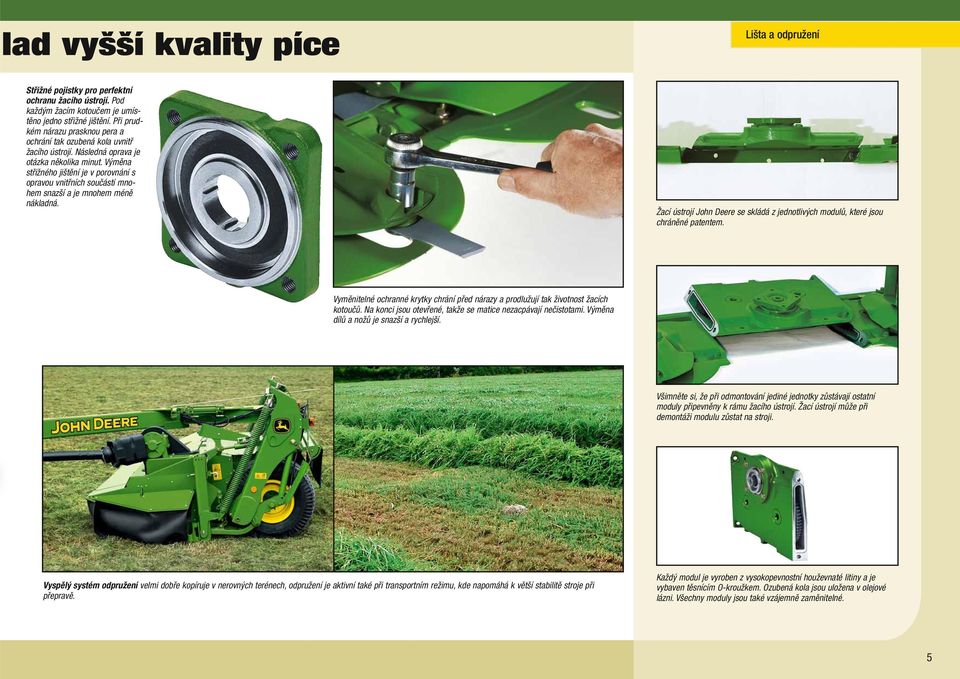

5 lad vyšší kvality píce Lišta a odpružení Střižné pojistky pro perfektní ochranu žacího ústrojí. Pod každým žacím kotoučem je umístěno jedno střižné jištění. Při prudkém nárazu prasknou pera a ochrání tak ozubená kola uvnitř žacího ústrojí. Následná oprava je otázka několika minut. Výměna střižného jištění je v porovnání s opravou vnitřních součástí mnohem snazší a je mnohem méně nákladná. Žací ústrojí John Deere se skládá z jednotlivých modulů, které jsou chráněné patentem. Vyměnitelné ochranné krytky chrání před nárazy a prodlužují tak životnost žacích kotoučů. Na konci jsou otevřené, takže se matice nezacpávají nečistotami. Výměna dílů a nožů je snazší a rychlejší. Všimněte si, že při odmontování jediné jednotky zůstávají ostatní moduly připevněny k rámu žacího ústrojí. Žací ústrojí může při demontáži modulu zůstat na stroji. Vyspělý systém odpružení velmi dobře kopíruje v nerovných terénech, odpružení je aktivní také při transportním režimu, kde napomáhá k větší stabilitě stroje při přepravě. Každý modul je vyroben z vysokopevnostní houževnaté litiny a je vybaven těsnícím O-kroužkem. Ozubená kola jsou uložena v olejové lázni. Všechny moduly jsou také vzájemně zaměnitelné. 5

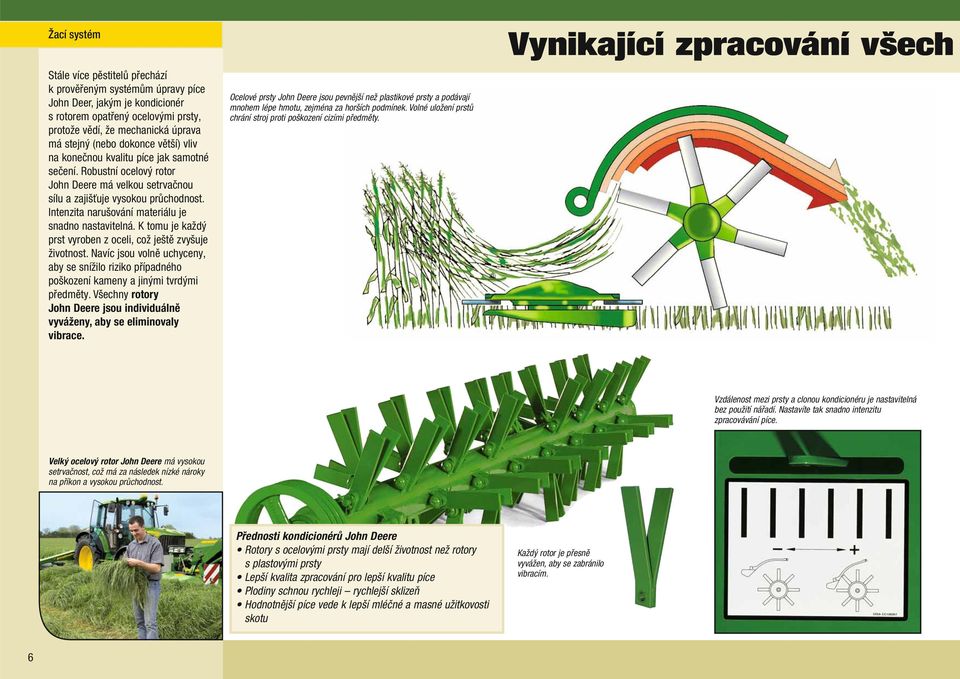

6 Žací systém Stále více pěstitelů přechází k prověřeným systémům úpravy píce John Deer, jakým je kondicionér s rotorem opatřený ocelovými prsty, protože vědí, že mechanická úprava má stejný (nebo dokonce větší) vliv na konečnou kvalitu píce jak samotné sečení. Robustní ocelový rotor John Deere má velkou setrvačnou sílu a zajišťuje vysokou průchodnost. Intenzita narušování materiálu je snadno nastavitelná. K tomu je každý prst vyroben z oceli, což ještě zvyšuje životnost. Navíc jsou volně uchyceny, aby se snížilo riziko případného poškození kameny a jinými tvrdými předměty. Všechny rotory John Deere jsou individuálně vyváženy, aby se eliminovaly vibrace. Ocelové prsty John Deere jsou pevnější než plastikové prsty a podávají mnohem lépe hmotu, zejména za horších podmínek. Volné uložení prstů chrání stroj proti poškození cizími předměty. Vynikající zpracování všech Vzdálenost mezi prsty a clonou kondicionéru je nastavitelná bez použití nářadí. Nastavíte tak snadno intenzitu zpracovávání píce. Velký ocelový rotor John Deere má vysokou setrvačnost, což má za následek nízké nároky na příkon a vysokou průchodnost. Přednosti kondicionérů John Deere Rotory s ocelovými prsty mají delší životnost než rotory s plastovými prsty Lepší kvalita zpracování pro lepší kvalitu píce Plodiny schnou rychleji rychlejší sklizeň Hodnotnější píce vede k lepší mléčné a masné užitkovosti skotu Každý rotor je přesně vyvážen, aby se zabránilo vibracím. 6

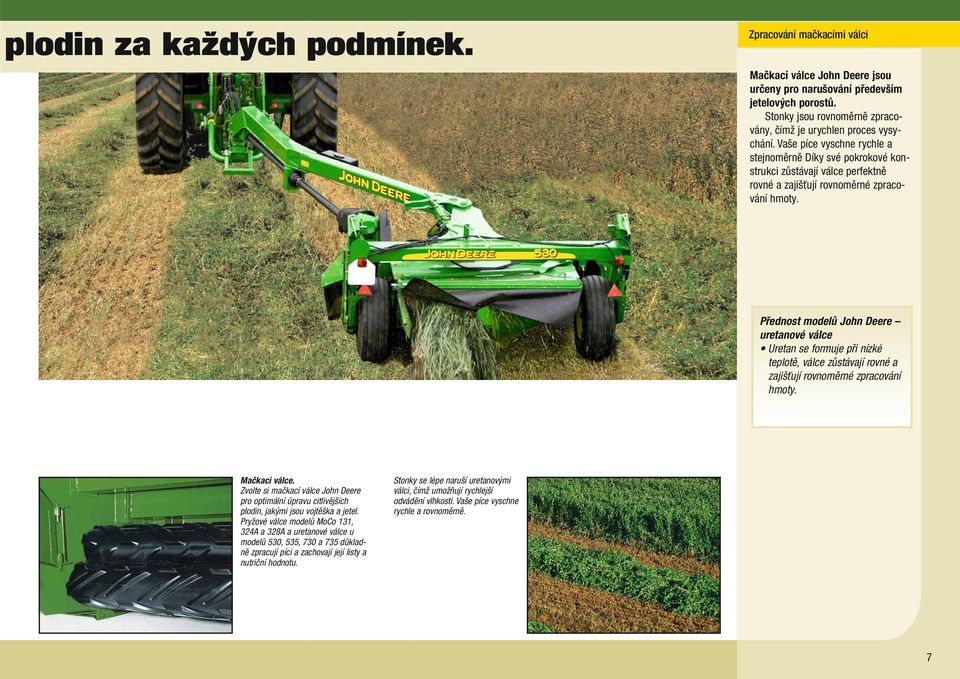

7 plodin za každých podmínek. Zpracování mačkacími válci Mačkací válce John Deere jsou určeny pro narušování především jetelových porostů. Stonky jsou rovnoměrně zpracovány, čímž je urychlen proces vysychání. Vaše píce vyschne rychle a stejnoměrně Díky své pokrokové konstrukci zůstávají válce perfektně rovné a zajišťují rovnoměrné zpracování hmoty. Přednost modelů John Deere uretanové válce Uretan se formuje při nízké teplotě, válce zůstávají rovné a zajišťují rovnoměrné zpracování hmoty. Mačkací válce. Zvolte si mačkací válce John Deere pro optimální úpravu citlivějších plodin, jakými jsou vojtěška a jetel. Pryžové válce modelů MoCo 131, 324A a 328A a uretanové válce u modelů 530, 535, 730 a 735 důkladně zpracují píci a zachovají její listy a nutriční hodnotu. Stonky se lépe naruší uretanovými válci, čímž umožňují rychlejší odvádění vlhkosti. Vaše píce vyschne rychle a rovnoměrně. 7

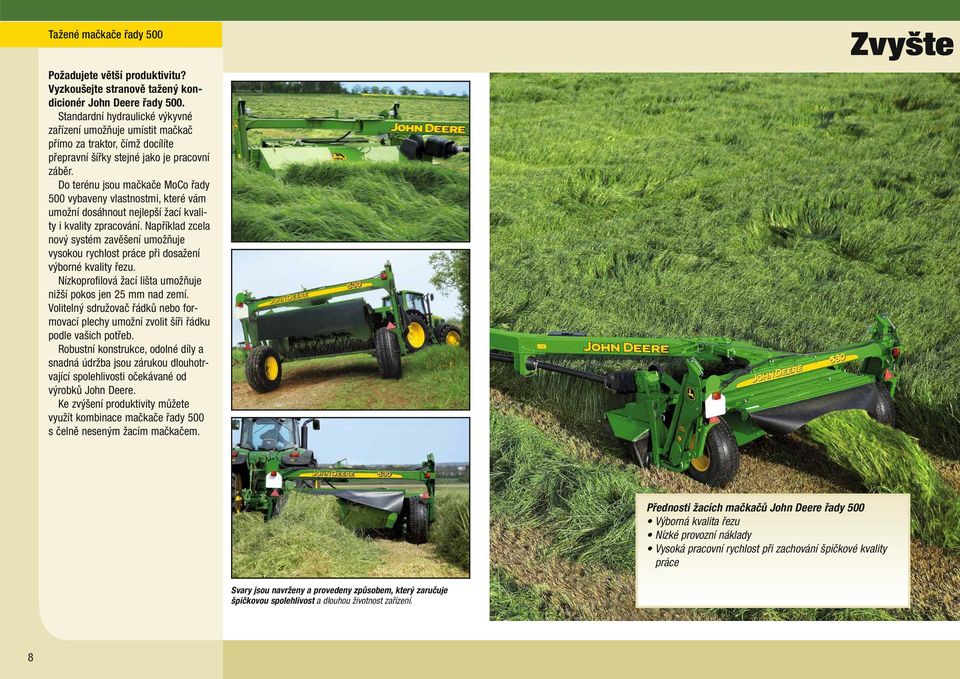

8 Tažené mačkače řady 500 Požadujete větší produktivitu? Vyzkoušejte stranově tažený kondicionér John Deere řady 500. Standardní hydraulické výkyvné zařízení umožňuje umístit mačkač přímo za traktor, čímž docílíte přepravní šířky stejné jako je pracovní záběr. Do terénu jsou mačkače MoCo řady 500 vybaveny vlastnostmi, které vám umožní dosáhnout nejlepší žací kvality i kvality zpracování. Například zcela nový systém zavěšení umožňuje vysokou rychlost práce při dosažení výborné kvality řezu. Nízkoprofilová žací lišta umožňuje nižší pokos jen 25 mm nad zemí. Volitelný sdružovač řádků nebo formovací plechy umožní zvolit šíři řádku podle vašich potřeb. Robustní konstrukce, odolné díly a snadná údržba jsou zárukou dlouhotrvající spolehlivosti očekávané od výrobků John Deere. Ke zvýšení produktivity můžete využít kombinace mačkače řady 500 s čelně neseným žacím mačkačem. Zvyšte Přednosti žacích mačkačů John Deere řady 500 Výborná kvalita řezu Nízké provozní náklady Vysoká pracovní rychlost při zachování špičkové kvality práce Svary jsou navrženy a provedeny způsobem, který zaručuje špičkovou spolehlivost a dlouhou životnost zařízení. 8

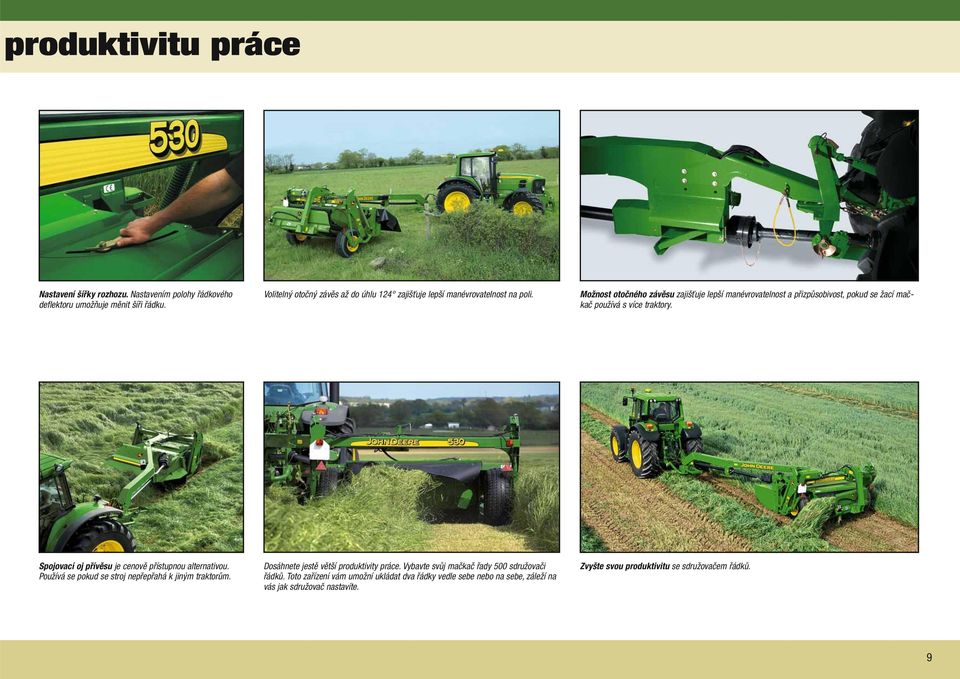

9 produktivitu práce Nastavení šířky rozhozu. Nastavením polohy řádkového deflektoru umožňuje měnit šíři řádku. Volitelný otočný závěs až do úhlu 124 zajišťuje lepší manévrovatelnost na poli. Možnost otočného závěsu zajišťuje lepší manévrovatelnost a přizpůsobivost, pokud se žací mačkač používá s více traktory. Spojovací oj přívěsu je cenově přístupnou alternativou. Používá se pokud se stroj nepřepřahá k jiným traktorům. Dosáhnete jestě větší produktivity práce. Vybavte svůj mačkač řady 500 sdružovači řádků. Toto zařízení vám umožní ukládat dva řádky vedle sebe nebo na sebe, záleží na vás jak sdružovač nastavíte. Zvyšte svou produktivitu se sdružovačem řádků. 9

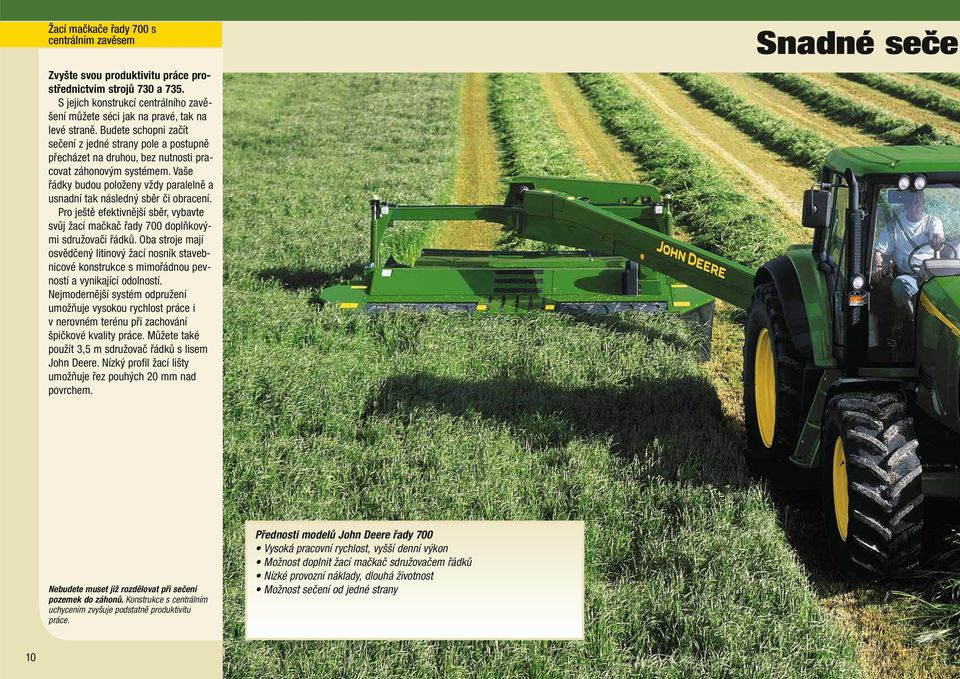

10 Žací mačkače řady 700 s centrálním zavěsem Zvyšte svou produktivitu práce prostřednictvím strojů 730 a 735. S jejich konstrukcí centrálního zavěšení můžete séci jak na pravé, tak na levé straně. Budete schopni začít sečení z jedné strany pole a postupně přecházet na druhou, bez nutnosti pracovat záhonovým systémem. Vaše řádky budou položeny vždy paralelně a usnadní tak následný sběr či obracení. Pro ještě efektivnější sběr, vybavte svůj žací mačkač řady 700 doplňkovými sdružovači řádků. Oba stroje mají osvědčený litinový žací nosník stavebnicové konstrukce s mimořádnou pevností a vynikající odolností. Nejmodernější systém odpružení umožňuje vysokou rychlost práce i v nerovném terénu při zachování špičkové kvality práce. Můžete také použít 3,5 m sdružovač řádků s lisem John Deere. Nízký profil žací lišty umožňuje řez pouhých 20 mm nad povrchem. Snadné seče Nebudete muset již rozdělovat při sečení pozemek do záhonů. Konstrukce s centrálním uchycením zvyšuje podstatně produktivitu práce. Přednosti modelů John Deere řady 700 Vysoká pracovní rychlost, vyšší denní výkon Možnost doplnit žací mačkač sdružovačem řádků Nízké provozní náklady, dlouhá životnost Možnost sečení od jedné strany 10

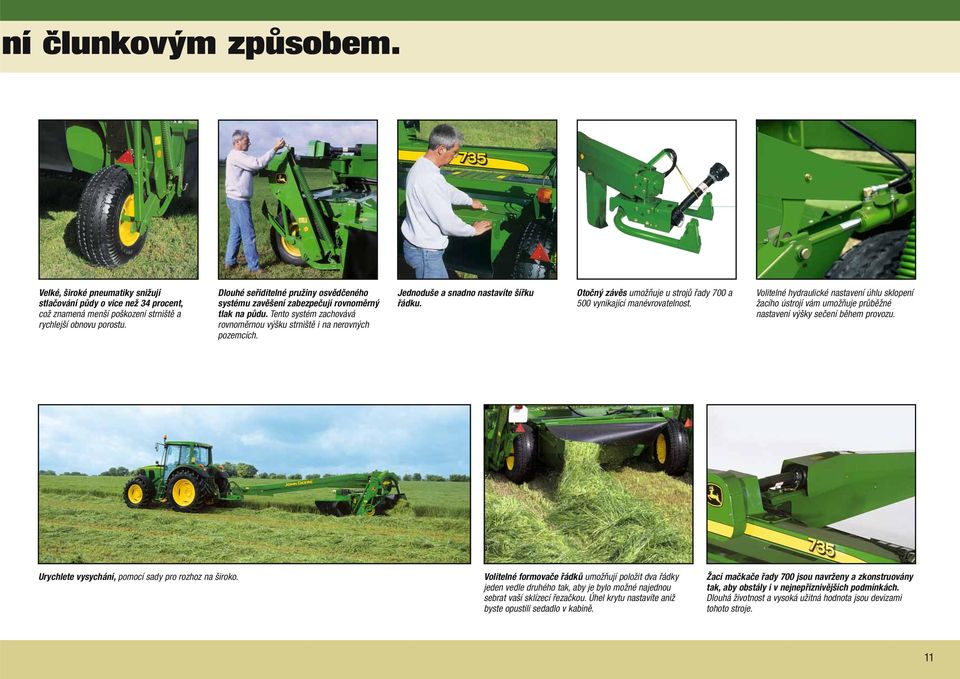

11 ní člunkovým způsobem. Velké, široké pneumatiky snižují stlačování půdy o vice než 34 procent, což znamená menší poškození strniště a rychlejší obnovu porostu. Dlouhé seřiditelné pružiny osvědčeného systému zavěšení zabezpečují rovnoměrný tlak na půdu. Tento systém zachovává rovnoměrnou výšku strniště i na nerovných pozemcích. Jednoduše a snadno nastavíte šířku řádku. Otočný závěs umožňuje u strojů řady 700 a 500 vynikající manévrovatelnost. Volitelné hydraulické nastavení úhlu sklopení žacího ústrojí vám umožňuje průběžné nastavení výšky sečení během provozu. Urychlete vysychání, pomocí sady pro rozhoz na široko. Volitelné formovače řádků umožňují položit dva řádky jeden vedle druhého tak, aby je bylo možné najednou sebrat vaší sklízecí řezačkou. Úhel krytu nastavíte aniž byste opustili sedadlo v kabině. Žací mačkače řady 700 jsou navrženy a zkonstruovány tak, aby obstály i v nejnepříznivějších podmínkách. Dlouhá životnost a vysoká užitná hodnota jsou devizami tohoto stroje. 11

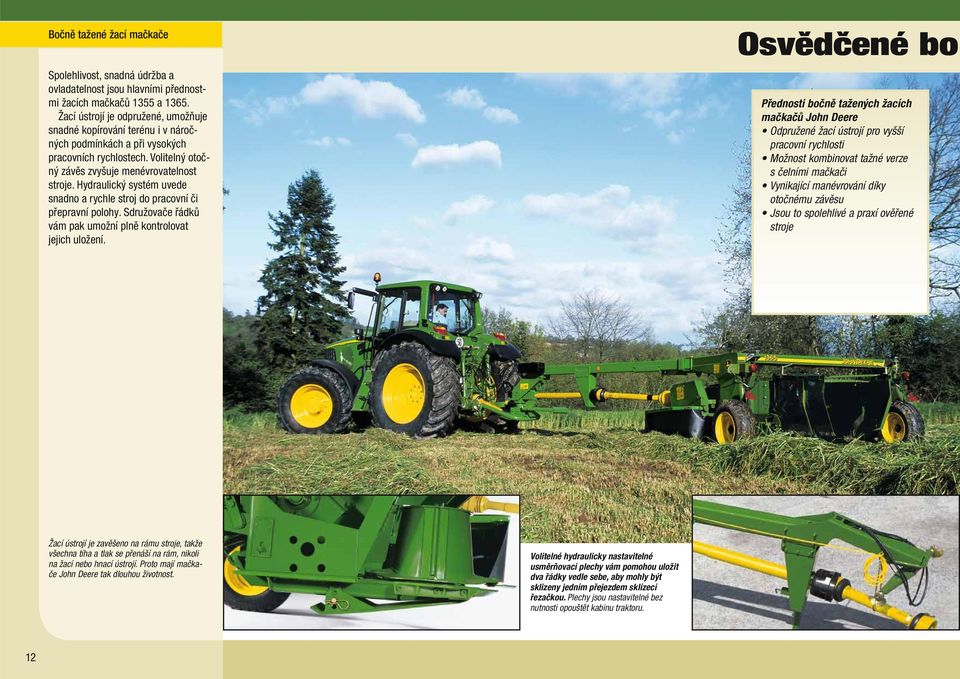

12 Bočně tažené žací mačkače Spolehlivost, snadná údržba a ovladatelnost jsou hlavními přednostmi žacích mačkačů 1355 a Žací ústrojí je odpružené, umožňuje snadné kopírování terénu i v náročných podmínkách a při vysokých pracovních rychlostech. Volitelný otočný závěs zvyšuje menévrovatelnost stroje. Hydraulický systém uvede snadno a rychle stroj do pracovní či přepravní polohy. Sdružovače řádků vám pak umožní plně kontrolovat jejich uložení. Osvědčené bo Přednosti bočně tažených žacích mačkačů John Deere Odpružené žací ústrojí pro vyšší pracovní rychlosti Možnost kombinovat tažné verze s čelními mačkači Vynikající manévrování díky otočnému závěsu Jsou to spolehlivé a praxí ověřené stroje Žací ústrojí je zavěšeno na rámu stroje, takže všechna tíha a tlak se přenáší na rám, nikoli na žací nebo hnací ústrojí. Proto mají mačkače John Deere tak dlouhou životnost. Volitelné hydraulicky nastavitelné usměrňovací plechy vám pomohou uložit dva řádky vedle sebe, aby mohly být sklizeny jedním přejezdem sklízecí řezačkou. Plechy jsou nastavitelné bez nutnosti opouštět kabinu traktoru. 12

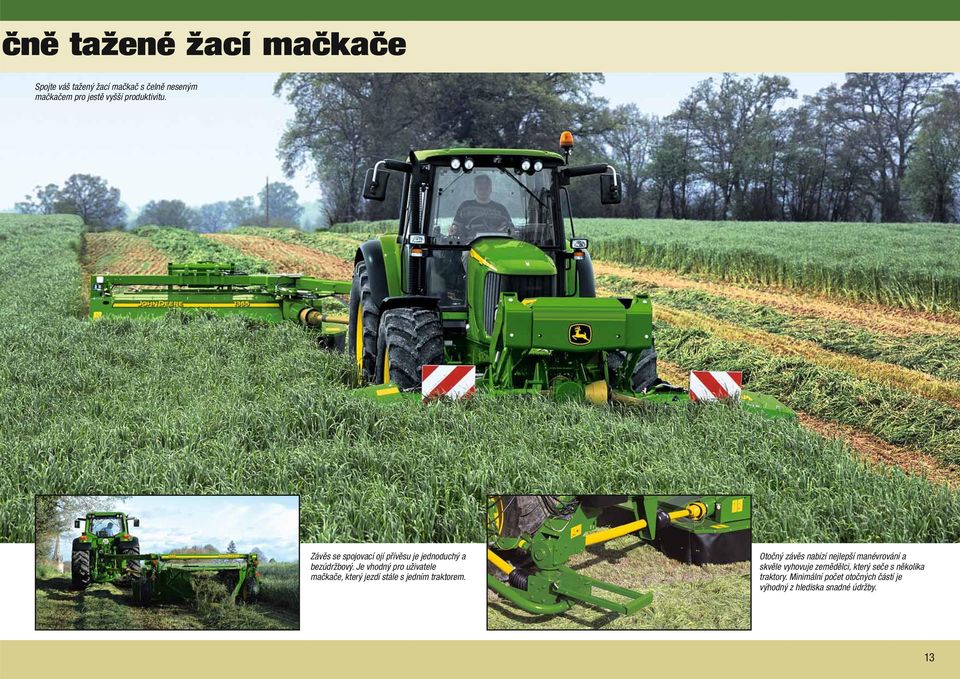

13 čně tažené žací mačkače Spojte váš tažený žací mačkač s čelně neseným mačkačem pro jestě vyšší produktivitu. Závěs se spojovací ojí přívěsu je jednoduchý a bezúdržbový. Je vhodný pro uživatele mačkače, který jezdí stále s jedním traktorem. Otočný závěs nabízí nejlepší manévrování a skvěle vyhovuje zemědělci, který seče s několika traktory. Minimální počet otočných částí je výhodný z hlediska snadné údržby. 13

14 Výkonné čelně nesené žací mačkače Čelně nesené žací mačkače jsou skvělými stroji pro sekání malých a nepravidelných pozemků. Jejich vynikající schopnost manévrování umožňuje snadné ovládání a konstrukce čelního nesení vylučuje potřebu přejíždět neposečenou plodinu dokonce i na začátku polí. Spojte čelně nesený mačkač se vzadu neseným, bočně taženým nebo s mačkačem s centrálním zavěšením a zvýšíte svou produktivitu, posekáte tak 7 hektarů či více za hodinu. Přednosti čelně neseného MoCo John Deere Posečou až 7 ha/hod i více v součinnosti se vzadu neseným, bočně taženým nebo centrálně zavěšeným žacím mačkačem Silnější konstrukce pro vyšší životnost a spolehlivost Citlivé zavěšení pro vyšší pojezdové rychlosti Vynikající manévrovatelnost i na malých pozemcích Nikdy více Kombinace 131/530 vám umožní sekat v záběru až 6,1 m při jedné jízdě. Přidejte sdružovač řádků k modelu 530 a vytvoříte tak řádky o šíři 1,9 m, což je ideální šíře pro sklízecí řezačku John Deere se sběračem 630B. Kombinace čelně neseného MoCo 131 a vzadu neseného MoCo 331 vám umožní žací šíři až 6,2 m. Kombinace s 131 a 331 Možnosti kombinací žacích mačkačů Použité stroje Pracovní Celková šíře Doporučený záběr (m) dvojřádku (m) sběrač při první seči John Deere 324A 2 x 2,4 3,2 640B 328A 2 x 2,8 3,7 645B 328A + 228A 5,6 3,9 645B x 2,5 3,1 640B x 3,0 3,7 645B 530 nebo x 3,0 3,9 645B 535 nebo x 3,5 4,5 NA dlouhé usměrňovací plechy 2 x 3,0 3,2 640B 530 nebo sdružovač řádků 2 x 3,0 1,9 630B 535 nebo sdružovač řádků 2 x 3,5 2,2 630B 530 nebo sdružovač řádků ,1 1,9 630B 535 nebo sdružovač řádků ,6 2,2 630B 14

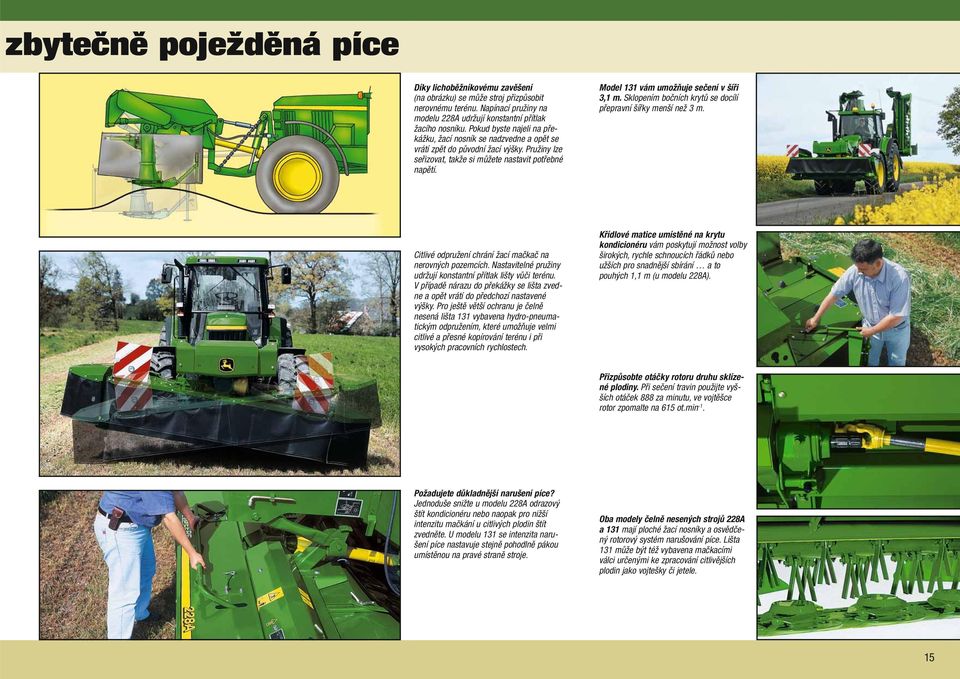

15 zbytečně poježděná píce Díky lichoběžníkovému zavěšení (na obrázku) se může stroj přizpůsobit nerovnému terénu. Napínací pružiny na modelu 228A udržují konstantní přítlak žacího nosníku. Pokud byste najeli na překážku, žací nosník se nadzvedne a opět se vrátí zpět do původní žací výšky. Pružiny lze seřizovat, takže si můžete nastavit potřebné napětí. Model 131 vám umožňuje sečení v šíři 3,1 m. Sklopením bočních krytů se docílí přepravní šířky menší než 3 m. Citlivé odpružení chrání žací mačkač na nerovných pozemcích. Nastavitelné pružiny udržují konstantní přítlak lišty vůči terénu. V případě nárazu do překážky se lišta zvedne a opět vrátí do předchozí nastavené výšky. Pro ještě větší ochranu je čelně nesená lišta 131 vybavena hydro-pneumatickým odpružením, které umožňuje velmi citlivé a přesné kopírování terénu i při vysokých pracovních rychlostech. Křídlové matice umístěné na krytu kondicionéru vám poskytují možnost volby širokých, rychle schnoucích řádků nebo užších pro snadnější sbírání a to pouhých 1,1 m (u modelu 228A). Přizpůsobte otáčky rotoru druhu sklízené plodiny. Při sečení travin použijte vyšších otáček 888 za minutu, ve vojtěšce rotor zpomalte na 615 ot.min -1. Požadujete důkladnější narušení píce? Jednoduše snižte u modelu 228A odrazový štít kondicionéru nebo naopak pro nižší intenzitu mačkání u citlivých plodin štít zvedněte. U modelu 131 se intenzita narušení píce nastavuje stejně pohodlně pákou umístěnou na pravé straně stroje. Oba modely čelně nesených strojů 228A a 131 mají ploché žací nosníky a osvědčený rotorový systém narušování píce. Lišta 131 může být též vybavena mačkacími válci určenými ke zpracování citlivějších plodin jako vojtešky či jetele. 15

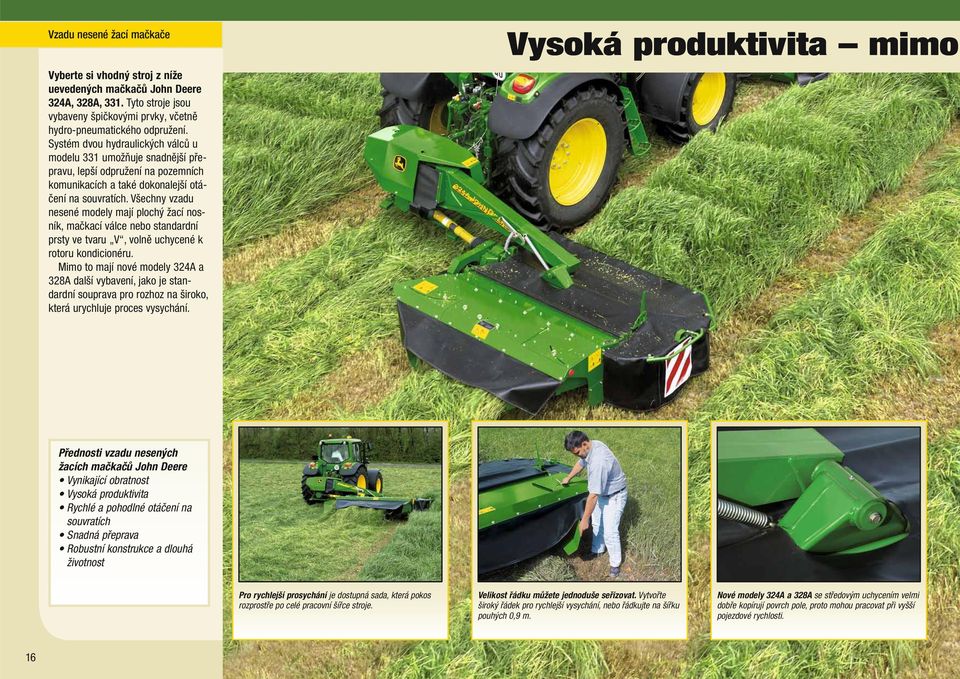

16 Vzadu nesené žací mačkače Vyberte si vhodný stroj z níže uevedených mačkačů John Deere 324A, 328A, 331. Tyto stroje jsou vybaveny špičkovými prvky, včetně hydro-pneumatického odpružení. Systém dvou hydraulických válců u modelu 331 umožňuje snadnější přepravu, lepší odpružení na pozemních komunikacích a také dokonalejší otáčení na souvratích. Všechny vzadu nesené modely mají plochý žací nosník, mačkací válce nebo standardní prsty ve tvaru V, volně uchycené k rotoru kondicionéru. Mimo to mají nové modely 324A a 328A další vybavení, jako je standardní souprava pro rozhoz na široko, která urychluje proces vysychání. Vysoká produktivita mimo Přednosti vzadu nesených žacích mačkačů John Deere Vynikající obratnost Vysoká produktivita Rychlé a pohodlné otáčení na souvratích Snadná přeprava Robustní konstrukce a dlouhá životnost Pro rychlejší prosychání je dostupná sada, která pokos rozprostře po celé pracovní šířce stroje. Velikost řádku můžete jednoduše seřizovat. Vytvořte široký řádek pro rychlejší vysychání, nebo řádkujte na šířku pouhých 0,9 m. Nové modely 324A a 328A se středovým uchycením velmi dobře kopírují povrch pole, proto mohou pracovat při vyšší pojezdové rychlosti. 16

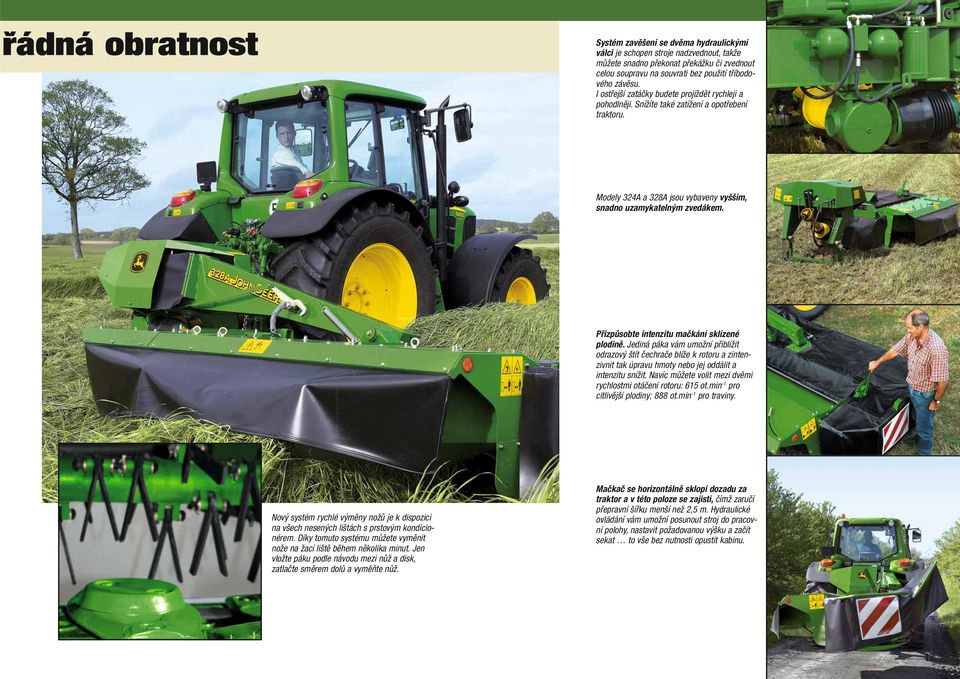

17 řádná obratnost Systém zavěšení se dvěma hydraulickými válci je schopen stroje nadzvednout, takže můžete snadno překonat překážku či zvednout celou soupravu na souvrati bez použití tříbodového závěsu. I ostřejší zatáčky budete projíždět rychleji a pohodlněji. Snížíte také zatížení a opotřebení traktoru. Modely 324A a 328A jsou vybaveny vyšším, snadno uzamykatelným zvedákem. Přizpůsobte intenzitu mačkání sklízené plodině. Jediná páka vám umožní přiblížit odrazový štít čechrače blíže k rotoru a zintenzivnit tak úpravu hmoty nebo jej oddálit a intenzitu snížit. Navíc můžete volit mezi dvěmi rychlostmi otáčení rotoru: 615 ot.min -1 pro citlivější plodiny; 888 ot.min -1 pro traviny. Nový systém rychlé výměny nožů je k dispozici na všech nesených lištách s prstovým kondicionérem. Díky tomuto systému můžete vyměnit nože na žací liště během několika minut. Jen vložte páku podle návodu mezi nůž a disk, zatlačte směrem dolů a vyměňte nůž. Mačkač se horizontálně sklopí dozadu za traktor a v této poloze se zajistí, čímž zaručí přepravní šířku menší než 2,5 m. Hydraulické ovládání vám umožní posunout stroj do pracovní polohy, nastavit požadovanou výšku a začít sekat to vše bez nutnosti opustit kabinu. 17

18 381, 388, and 488 MoCo s Nyní jsme doplnili sortiment širokozáběrových modelů 381, 388 o žací mačkač 488. MoCo 381, 388 a 488 mají na jednom zadním rámu zavěšeny dva mačkače v kombinaci s čelně neseným strojem 131. Model 381 vám dává celkovou žací šířku 8,1 m, zatímco model 388 a 488 pak 8,8 m. Chcete-li ještě vyšší produktivitu, stojí za pozornost zcela nový model 488. V tomto novém stroji je zkombinován jedinečný design modelu 388 se sdružovačem řádků. Nevyžaduje žádnou montáž na poli. Jednoduše ho připojte a jeďte. Přednosti modelů 381, 388 a 488 John Deere Čistý řez a sečení v celém záběru se systémem Parallel Tracking nebo AutoTrac Vynikající přizpůsobení terénu při vysokých rychlostech Vysoká pracovní rychlost a výkonnost Snadná přeprava po pozemních komunikacích Snižte poč Hydraulické vychýlení pravého a levého křídla usnadňuje bezchybné sečení na svahu a při ostrých zatáčkách. Systém je přímo spojen s SCVs vašeho traktoru, takže můžete proces sledovat aniž byste opustili kabinu traktoru. Systém odpojení chrání žací mačkač před opotřebením a poškozením zapříčiněným překážkami na poli. 18

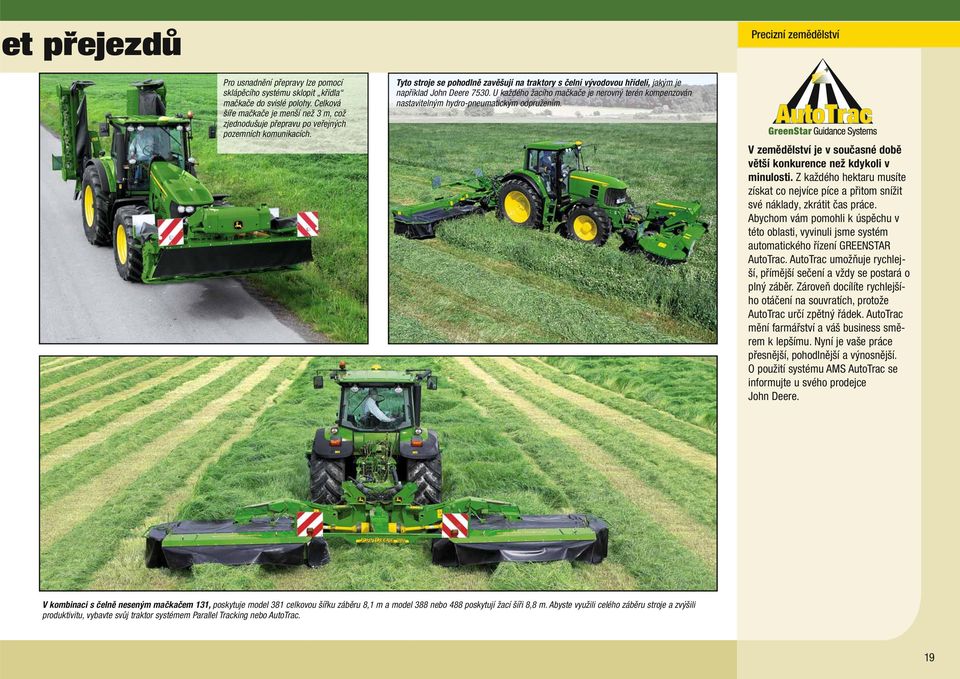

19 et přejezdů Precizní zemědělství Pro usnadnění přepravy lze pomocí sklápěcího systému sklopit křídla mačkače do svislé polohy. Celková šíře mačkače je menší než 3 m, což zjednodušuje přepravu po veřejných pozemních komunikacích. Tyto stroje se pohodlně zavěšují na traktory s čelní vývodovou hřídelí, jakým je například John Deere U každého žacího mačkače je nerovný terén kompenzován nastavitelným hydro-pneumatickým odpružením. V zemědělství je v současné době větší konkurence než kdykoli v minulosti. Z každého hektaru musíte získat co nejvíce píce a přitom snížit své náklady, zkrátit čas práce. Abychom vám pomohli k úspěchu v této oblasti, vyvinuli jsme systém automatického řízení GREENSTAR AutoTrac. AutoTrac umožňuje rychlejší, přímější sečení a vždy se postará o plný záběr. Zároveň docílíte rychlejšího otáčení na souvratích, protože AutoTrac určí zpětný řádek. AutoTrac mění farmářství a váš business směrem k lepšímu. Nyní je vaše práce přesnější, pohodlnější a výnosnější. O použití systému AMS AutoTrac se informujte u svého prodejce John Deere. V kombinaci s čelně neseným mačkačem 131, poskytuje model 381 celkovou šířku záběru 8,1 m a model 388 nebo 488 poskytují žací šíři 8,8 m. Abyste využili celého záběru stroje a zvýšili produktivitu, vybavte svůj traktor systémem Parallel Tracking nebo AutoTrac. 19

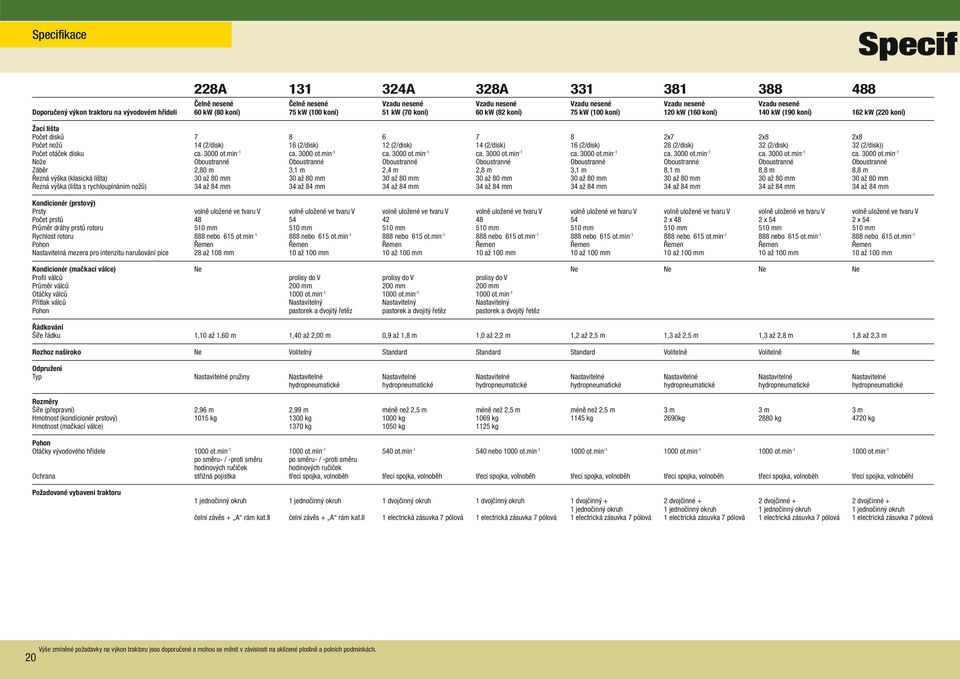

20 Specifikace Specif 228A A 328A Čelně nesené Čelně nesené Vzadu nesené Vzadu nesené Vzadu nesené Vzadu nesené Vzadu nesené Doporučený výkon traktoru na vývodovém hřídeli 60 kw (80 koní) 75 kw (100 koní) 51 kw (70 koní) 60 kw (82 koní) 75 kw (100 koní) 120 kw (160 koní) 140 kw (190 koní) 162 kw (220 koní) Žací lišta Počet disků x7 2x8 2x8 Počet nožů 14 (2/disk) 16 (2/disk) 12 (2/disk) 14 (2/disk) 16 (2/disk) 28 (2/disk) 32 (2/disk) 32 (2/disk)) Počet otáček disku ca ot.min -1 ca ot.min -1 ca ot.min -1 ca ot.min -1 ca ot.min -1 ca ot.min -1 ca ot.min -1 ca ot.min -1 Nože Oboustranné Oboustranné Oboustranné Oboustranné Oboustranné Oboustranné Oboustranné Oboustranné Záběr 2,80 m 3,1 m 2,4 m 2,8 m 3,1 m 8,1 m 8,8 m 8,8 m Řezná výška (klasická lišta) 30 až 80 mm 30 až 80 mm 30 až 80 mm 30 až 80 mm 30 až 80 mm 30 až 80 mm 30 až 80 mm 30 až 80 mm Řezná výška (lišta s rychloupínáním nožů) 34 až 84 mm 34 až 84 mm 34 až 84 mm 34 až 84 mm 34 až 84 mm 34 až 84 mm 34 až 84 mm 34 až 84 mm Kondicionér (prstový) Prsty volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V Počet prstů x 48 2 x 54 2 x 54 Průměr dráhy prstů rotoru 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm 510 mm Rychlost rotoru 888 nebo 615 ot.min nebo 615 ot.min nebo 615 ot.min nebo 615 ot.min nebo 615 ot.min nebo 615 ot.min nebo 615 ot.min nebo 615 ot.min -1 Pohon Řemen Řemen Řemen Řemen Řemen Řemen Řemen Řemen Nastavitelná mezera pro intenzitu narušování píce 28 až 108 mm 10 až 100 mm 10 až 100 mm 10 až 100 mm 10 až 100 mm 10 až 100 mm 10 až 100 mm 10 až 100 mm Kondicionér (mačkací válce) Ne Ne Ne Ne Ne Profil válců prolisy do V prolisy do V prolisy do V Průměr válců 200 mm 200 mm 200 mm Otáčky válců 1000 ot.min ot.min ot.min -1 Přítlak válců Nastavitelný Nastavitelný Nastavitelný Pohon pastorek a dvojitý řetěz pastorek a dvojitý řetěz pastorek a dvojitý řetěz Řádkování Šíře řádku 1,10 až 1,60 m 1,40 až 2,00 m 0,9 až 1,8 m 1,0 až 2,2 m 1,2 až 2,5 m 1,3 až 2,5 m 1,3 až 2,8 m 1,8 až 2,3 m Rozhoz naširoko Ne Volitelný Standard Standard Standard Volitelně Volitelně Ne Odpružení Typ Nastavitelné pružiny Nastavitelné Nastavitelné Nastavitelné Nastavitelné Nastavitelné Nastavitelné Nastavitelné hydropneumatické hydropneumatické hydropneumatické hydropneumatické hydropneumatické hydropneumatické hydropneumatické Rozměry Šíře (přepravní) 2,96 m 2,99 m méně než 2,5 m méně než 2,5 m méně než 2,5 m 3 m 3 m 3 m Hmotnost (kondicionér prstový) 1015 kg 1300 kg 1000 kg 1069 kg 1145 kg 2690kg 2880 kg 4720 kg Hmotnost (mačkací válce) 1370 kg 1050 kg 1125 kg Pohon Otáčky vývodového hřídele 1000 ot.min ot.min ot.min nebo 1000 ot.min ot.min ot.min ot.min ot.min -1 po směru- / -proti směru po směru- / -proti směru hodinových ručiček hodinových ručiček Ochrana střižná pojistka třecí spojka, volnoběh třecí spojka, volnoběh třecí spojka, volnoběh třecí spojka, volnoběh třecí spojka, volnoběh třecí spojka, volnoběh třecí spojka, volnoběhl Požadované vybavení traktoru 1 jednočinný okruh 1 jednočinný okruh 1 dvojčinný okruh 1 dvojčinný okruh 1 dvojčinný + 2 dvojčinné + 2 dvojčinné + 2 dvojčinné + 1 jednočinný okruh 1 jednočinný okruh 1 jednočinný okruh 1 jednočinný okruh čelní závěs + A rám kat.ii čelní závěs + A rám kat.ii 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 20 Výše zmíněné požadavky na výkon traktoru jsou doporučené a mohou se měnit v závislosti na sklízené plodině a polních podmínkách.

21 ikace Bočně tažený Bočně tažený Bočně tažený Bočně tažený Středově uchycený Středově uchycený Doporučený výkon traktoru na vývodovém hřídeli 55kW (75 koní) 67kW (90 koní) 67kW (90 koní) 78kW (105 koní) 78kW (105 koní) 86kW (115 koní) Cutterbar Počet disků Počet nožů 10 (2/disk) 12 (2 / disk) 12 (2/disk) 14 (2/disc) 12 (2/disc) 14 (2/disc)) Počet otáček disků 2610 ot.min ot.min ot.min ot.min ot.min ot.min -1 Nože Oboustranné Oboustranné Oboustranné Oboustranné Oboustranné Oboustranné Záběr 2,5 m 3,0 m 3,0 m 3,5 m 3,0 m 3,5 m Výška řezu 30 až 150 mm 30 až 150mm 25 až 90 mm 25 až 90 mm 20 až 150 mm 20 až 150 mm Kondicionér (prstový)) Prsty volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V volně uložené ve tvaru V Počet prstů Průměr dráhy prstů rotoru 597 mm 597 mm 597 mm 597 mm 597 mm 597 mm Počet otáček rotoru 870 nebo 650 ot.min nebo 650 ot.min nebo 630 ot.min nebo 630 ot.min nebo 630 ot.min nebo 630 ot.min -1 (volitelně 1000) (volitelně 1000) (volitelně 1000) (volitelně 1000) (volitelně 1000) (volitelně 1000) Pohon trojitý klínový řemen trojitý klínový řemen trojitý klínový řemen trojitý klínový řemen trojitý klínový řemen trojitý klínový řemen Nastavitelná mezera pro intenzitu narušování píce 10 až 120mm 10 až 120mm 10 až 120 mm 10 až 120 mm 10 až 120 mm 10 až 120 mm Kondicionér (mačkací válce) Profil válců - - Uretanové profilované válce Uretanové profilované válce Uretanové profilované válce Uretanové profilované válcet Průměr válců mm 254 mm 254 mm 254 mm Otáčky válců ot.min ot.min ot.min ot.min -1 Přítlak válců - - Nastavitelný Nastavitelný Nastavitelný Nastavitelný Pohon - - Převodovka Převodovka Převodovka Převodovka Řádkování Šíře řádku 0,7 až 1,3 m 0,8 až 1,8 m 0,9 až 2,0 m 1,0 až 2,4 m 0,9 až 2,0 m 1,0 až 2,4 m Rozhoz naširoko Volitelná odhrnovací deska Volitelná odhrnovací deska Volitelně Volitelně Odpružení Typ Nastavitelné pružiny Nastavitelné pružiny Nastavitelné pružiny Nastavitelné pružiny Nastavitelné pružiny Nastavitelné pružiny Rozměry Přepravní šíře 2,58 m 3,06 m 3,0 m 3,5 m 3,0 m 3,5 m Hmotnost 1770 kg 1930 kg 2242 kg 2342 kg 2480 kg 2580 kg (s prstovým kondicionérem) (s prstovým kondicionérem) (s prstovým kondicionérem) (s prstovým kondicionérem) 2333 kg (s mačkacími válci) 2442 kg (s mačkacími válci) 2571 kg (s mačkacími válci) 2680 kg (s mačkacími válci)) Přepravní délka 5,50 m 5,50 m 6,90 m 6,90 m 7,30 m 7,30 m Pneu Rozměr 10.0/75x PR 10.0/75x PR 11.5/ PR 11.5/ PR 11.5/ PR 11.5/ PR nebo 13/ PR nebo 13/ PR nebo 13/ PR nebo 13/ PR Hlavní pohon Otáčky vývodového hřídele 540 ot.min nebo 1000 ot.min nebo 1000 ot.min ot.min nebo 1000 ot.min ot.min -1 Ochrana třecí spojka, volnoběh třecí spojka, volnoběh Kluzná spojka (540 ot.min -1 ) + volnoběh volnoběh Kluzná spojka (540 ot.min -1 ) + volnoběh volnoběh Požadovaná výbava traktoru 1 dvojčinný + 1 jednočinný okruh 1 dvojčinný + 1 jednočinný okruh 1 dvojčinný + 1 jednočinný okruh 1 dvojčinný + 1 jednočinný okruh 1 dvojčinný + 1 jednočinný okruh 1 dvojčinný + 1 jednočinný okruh 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová 1 electrická zásuvka 7 pólová Sdružovač řádků Ne Volitelně Volitelně Volitelně Volitelně Volitelně Požadovaný výkon se sdružovačem 72 kw (100 koní) 75 kw (100 koní) 86 kw (115 koní) 86 kw (115 koní) 93 kw (125 koní) Šíře dvojřádku (první seč) 2,0 m 2,4 m 2,0 m 2,4 m Přepravní šíře nepřesahuje šíři žacího stroje nepřesahuje šíři žacího stroje nepřesahuje šíři žacího stroje nepřesahuje šíři žacího stroje nepřesahuje šíři žacího stroje Přepravní délka délka žacího stroje mm délka žacího stroje + 1,0 m délka žacího stroje + 1,0 m délka žacího stroje + 1,0 m délka žacího stroje + 1,0 m Výše zmíněné požadavky na výkon traktoru jsou doporučené a mohou se měnit v závislosti na sklízené plodině a polních podmínkách. 21

22 Zpracování píce Váš prodejce John Deere má ucelenou řadu výkonných a spolehlivých strojů, jaké pro sklizeň píce potřebujete, a to od výkonných samojízdných sklízecích řezaček přes spolehlivé svinovací lisy až po všestranné traktory s čelním nakladačem. A samozřejmě když dojde na pohon veškerých vašich strojů, jsou jasnou volbou traktory John Deere. Doplňte jejich přednosti o systémy Parallel Tracking nebo AutoTrac pro traktory řady 30 a máte velice efektivní soupravu. Všechny výrobky John Deere mají plnou podporu jedné z nejzdatnějších sítí prodejců v oblasti zemědělství. S hustou sítí prodejců a skladů náhradních dílů po celé Evropě nabízí firma John Deere skvělé zázemí servisu a poradenství. Navštivte nebo pro více informací navštivte svého místního prodejce John Deere. Vysoce výk 22

23 onné stroje Výzkum a vývoj Nejvyšší kvalita je charakteristickou vlastností značky John Deere. Projevuje se v každé výrobní fázi, od návrhu až po zkompletování stroje, u všech žacích mačkačů John Deere. Žací mačkače John Deere jsou výsledkem velkých investic do výzkumu, vývoje a výrobních technologií. John Deere má bohaté zkušenosti a zdroje k výrobě vysoce kvalitních strojů. Vše začíná v továrně Arc-les- Gray. Všechny výrobní procesy jsou přísně kontrolovány, čímž je zajištěna vysoká kvalita strojů, které výrobní závod opouštějí. Přednosti John Deere výzkum a vývoj Vyspělé konstrukční technologie Stroje prověřené hodinami testování Neustálé zdokonalování výrobků 23

24 Prodejní servis Pokud je plodina připravená ke sklizni, musí být připraven i váš stroj. To je pro vaši práci rozhodující. John Deere tomu rozumí. Proto máme stabilní, spolehlivou síť servisních středisek a techniků připravených pracovat, když je nejvíce potřebujete. Počítejte s námi Světová úroveň dostupnosti náhradních dílů Všichni prodejci značky John Deere jsou připojeni k centrální celosvětové databázi náhradních dílů. Pokud by vámi požadovaný náhradní díl nebyl na skladě, váš prodejce se rychle dotáže prodejců v regionu, zemi nebo celém kontinentu, aby jej doručil přímo k vám, a to hned následující den. Pro bližší informace se obraťte na svého prodejce. Příhodná otvírací doba Prodejci John Deere se řídí vaším časem. Většina z nich má otevřeno o víkendech, abyste mohli díl nebo servis, který potřebujete, získat co možná nejdříve. Prodejci navíc od května do října nabízí speciální sezónní servis s delší otvírací dobou. Jedinečné servisní zázemí Všichni technici prodejců John Deere se účastní průběžných školících programů, které jim zprostředkují dokonalou znalost strojů. K tomu dostávají další aktualizované informace a školení ve svých regionálních školících střediscích STROM STROM Praha a.s. Lohenick 607, Praha 9-Vinoṙ Tel.: +420/ Fax: +420/ info@stromc.cz Tato literatura je určena pro celosvětové použití. Obsahuje jak všeobecné informace, obrázky a popisy, tak i některé doplňky či finanční, úvěrové a jiné volby, které nejsou přístupné ve všech regionech. OBRAŤTE SE PROSÍM NA SVÉHO MÍSTNÍHO PRODEJCE JOHN DEERE, OD KTERÉHO OBDRŽÍTE VÍCE INFORMACÍ. Firma John Deere si vyhrazuje právo na změnu technických údajů, konstrukce a ceny výše popsaných produktů bez předchozího upozornění. Emblém zelené a žluté barvy, symbol jelena ve skoku a jméno John Deere, to jsou ochranné známky společnosti Deere & Company. Pokud budete potřebovat zajistit financování techniky John Deere, obraťte se s důvěrou na vašeho autorizovaného dealera a on vše rychle zařídí. Bude vám poskytnuto promptně výhodné financování. Nechte si učinit nezávaznou nabídku na profinancování vašich investic a budete velmi příjemně překvapeni kvalitou našich služeb. Kontaktujte vašeho místního prodejce John Deere, který vám poskytne komplexní nabídku možností financování, jež budou vyhovovat právě vašim potřebám. VE SPOLEHLIVOSTI JE NAŠE SÍLA YY CZ 8/08 1/1/2
