NÁVOD K POUŽITÍ DVB-C SET-TOP-BOX OPTICUM C200

Transkript

1 NÁVOD K POUŽITÍ DVB-C SET-TOP-BOX OPTICUM C200 Před používáním přístroje si pozorně přečtěte tuto příručku. BEZPEČNOSTNÍ POKYNY: Tento výrobek byl vyroben v souladu s mezinárodními bezpečnostními standardy. Přečtěte si prosím pečlivě následující bezpečnostní pokyny. NAPÁJENÍ: V AC 50/60 Hz Provozujte tento výrobek pouze pomocí napájení uvedeného na štítku. Nejste-li si jisti ohledně typu napájení ve vaší domácnosti, kontaktujte vašeho místního distributora elektrické energie. Před zahájením jakékoliv údržby nebo instalace odpojte výrobek od napájení. PŘETÍŽENÍ: Nepřetěžujte zásuvku, prodlužovací kabel nebo adaptér, může dojít k požáru nebo k zasažení elektrickým proudem. KAPALINA: Výrobek nesmí být vystaven působení žádné kapaliny. Rovněž se na přístroj nesmějí stavět žádné předměty naplněné kapalinou. ČIŠTĚNÍ: Před zahájením čištění odpojte výrobek od napájení. K setření prachu z výrobku použijte lehce navlhčenou tkaninu (žádná rozpouštědla). VENTILACE: Štěrbiny na vrchu výrobku musí zůstat nezakryté, aby umožňovaly potřebné proudění vzduchu do přístroje. Nestavte výrobek na měkká bytová zařízení nebo koberce. Nestavte elektronické přístroje na vršek výrobku. PŘÍSLUŠENSTVÍ: Nepoužívejte žádná nepodporovaná příslušenství, neboť mohou být nebezpečná nebo mohou poškodit výrobek. PŘIPOJENÍ K ANTÉNĚ: Před připojováním nebo odpojováním kabelu z antény odpojte výrobek od napájení. Nedodržení tohoto může mít za následek poškození antény. PŘIPOJENÍ K TV: Před připojováním nebo odpojováním kabelu z TV odpojte výrobek od napájení. Nedodržení tohoto může mít za následek poškození TV. UMÍSTĚNÍ: Umístěte výrobek uvnitř budovy pro zamezení jeho vystavení blesku, dešti,...

2 Neumísťujte přístroj do blízkosti radiátoru nebo výměníku tepla. Zajistěte odstup nejméně 10 cm Neblokujte otvory žádnými předměty a neumísťujte výrobek na postel, pohovku, pokrývku ani jiný podobný povrch. Umístite-li výrobek na polici nebo do knihovny, ujistěte se, že je zajištěno adekvátní odvětrávání a že jste dodrželi pokyny výrobce k montáži. Neumísťujte výrobek na nestabilní vozík, stojan, stativ, podpěru nebo stůl, z nichž může spadnout. Pád výrobku může způsobit vážně zranění dítěte i dospělé osoby a vážné poškození přístroje. BLESK, BOUŘE nebo NEPOUŽÍVÁNÍ: Odpojte výrobek ze zásuvky a od antény za bouře nebo pokud jej ponecháte bez dozoru a nepoužívaný po dlouhou dobu. Tím zabráníte poškození přístroje bleskem a energetickými rázovými impulsy. CIZÍ PŘEDMĚTY: Nestrkejte cokoliv otvory do přístroje, kde může dojít ke styku s body nebezpečného napětí nebo k poškození součástí. VÝMĚNA SOUČÁSTÍ: Výměnu součástí smí provádět pouze servisní technik určený výrobcem. VÝSTRAHA! Pro zamezení poškození kabelu nebo zástrčky: Neupravujte svévolně napájecí kabel nebo zástrčku. Neohýbejte ani nezkrucujte napájecí kabel. Při odpojování držte napájecí kabel za zástrčku. Držte napájecí kabel co nejdále od tepelných spotřebičů, abyste zabránili tavení krycího vinylu. Zástrčka musí zůstat snadno dostupná. Pro zamezení zasažení elektrickým proudem: Neotevírejte hlavní jednotku. Nestrkejte do vnitřku výrobku kovové nebo vznětlivé předměty. Nedotýkejte se zástrčky mokrýma rukama. V případě výskytu blesku odpojte napájecí kabel. Pro zamezení poškození výrobku: Nepoužívejte výrobek, je-li pokažený. Používáte-li nadále vadný výrobek, může dojít k jeho vážnému poškození. Je-li výrobek pokažený, kontaktujte místního prodejce. Nestrkejte do slotů pro moduly nebo Smart karty kov nebo cizí materiály. Může to výrobek poškodit a zkrátit jeho životnost. Zásuvka musí být nainstalovaná blízko přístroje a musí být snadno přístupná. OBSAH: Úvod Přední panel Zadní panel Dálkový ovládač Systémová připojení Hlavní Připojení TV Připojení HI-FI systému Začínáme Uvítání

3 Instalace Provoz Změna kanálů Elektronický programový průvodce (EPG) Editace kanálů Menu Editace kanálů Seznam TV kanálů Seznam Rádiových kanálů Vymazání všech kanálů Systémová nastavení Menu Systémová nastavení Jazyk TV systém Nastavení lokálních časů Nastavení časovače Rodičovský zámek Nastavení OSD Oblíbené Audio nastavení Multiview nastavení Další Nástroje Hlavní menu Nástroje Informace Tovární nastavení Nastavení softwaru Bezpečné odebrání USB zařízení Hry Nahrávání Hlavní menu Nahrávání Média přehrávač PVR informace o ložisku PVR nastavení Časový posun/ nahrávky Časový posun Nahrávky Řešení problémů Technická specifikace

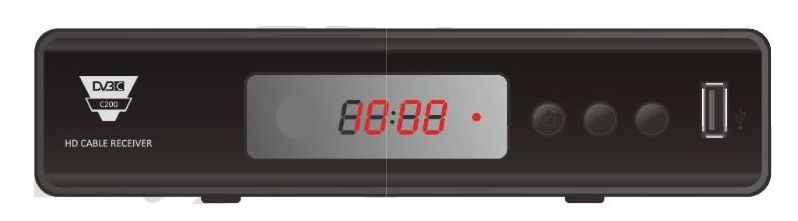

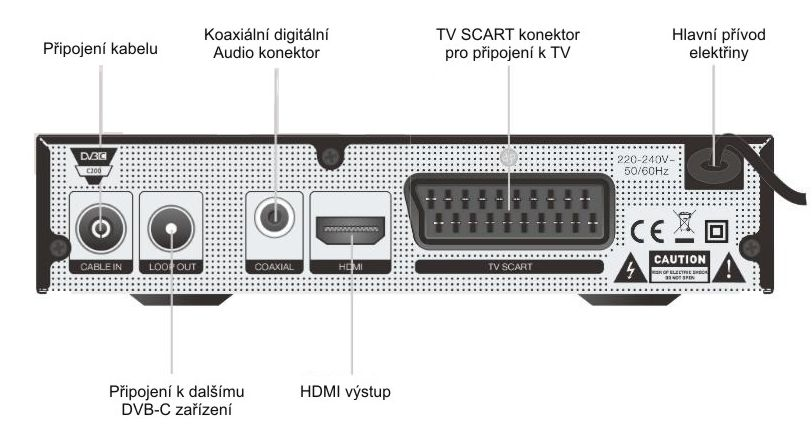

4 ÚVOD: O SET-TOP-BOXU Přední panel Zadní panel

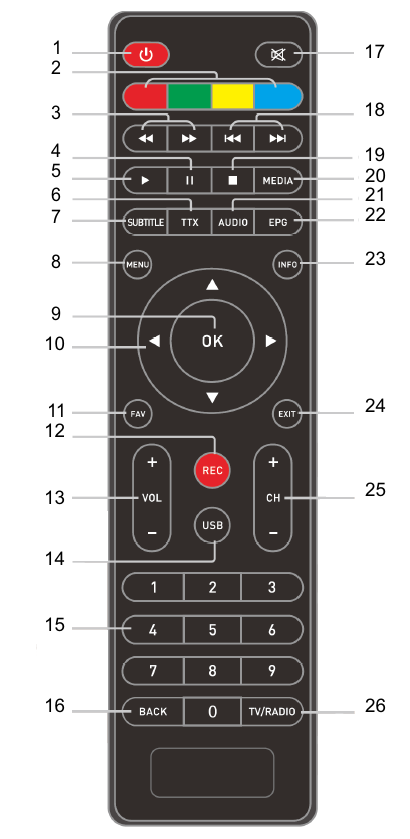

5 Dálkový ovládač 1. Pohotovostní režim ( přepnutí STB do normálního nebo standby módu ) 2. Červené, zelené, žluté a modré tlačítko ( pro interaktivní služby nebo pro podmenu ) 3. Hledání dopředu/dozadu 4. PAUZA (pauza, aktivace časového posunu ) 5. Přehrávání 6. TTX ( otevření interaktivní služby ) 7. SUBTITLE ( zapnutí/vypnutí titulků ) 8. MENU ( otevření a zavření havního menu na obrazovce ) 9. OK ( potvrzení výběru z nabídky ) 10. Kurzor ( kurzor, navigační klávesy pro menu ) 11. FAV ( otevření seznamu oblíbené ) 12. REC ( nahrávání TV programu ) 13. VOL +/- (zvýšení / snížení hlasitosti ) 14. USB ( vstup do souborového manažeru ) 15. Numerické klávesy ( pro použití numerických hodnot a pro výběr kanálu podle čísla ) 16. BACK ( přepnutí na předcházející kanál ) 17. MUTE ( vypnutí/zapnutí hlasitosti ) 18. Předcházející / následující 19. STOP ( zastavení přehráváného nebo nahrávaného kanálů ) 20. MÉDIA (vstup do menu Média ) 21. AUDIO (výběr audio módu a audio stopy ) 22. EPG ( pro otevření elektronického programového průvodce ) 23. INFO ( zobrazí současné programové informace ) 24. EXIT ( výsttup z menu ) 25. CH +/- ( o kanál nahoru nebo dolů ) 26. TV/RÁDIO ( přepnutí mezi TV / Rádio )

6 SYSTÉMOVÁ PŘIPOJENÍ Hlavní Exituje velmi mnoho typů TV a dalších zařízení, které mohou být připojeny k tomuto STB. V této příručce si ukážeme některé z těchto připojení. Připojení TV / Připojení HI-FI systému

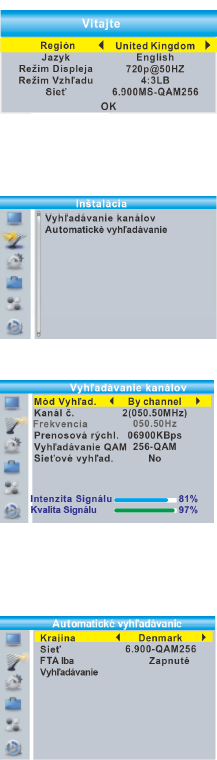

7 ZAČÍNÁME Uvítání Při prvním použití STB se Vám na obrazovce zobrazí volba Vítejte. Zmáčknutím navigační klávesy nastavíte Region, Jazyk, Režim Displeje, Režim Vzhledu a Síť. Přejděte na volbu OK a pro vyhledání kanálů zmáčněte tlačítko OK. Instalace 1. Pro vstup do hlavního Menu, stlačtte tlačítko MENU. 2. Zmáčknutím tlačítka NAHORU nebo DOLU přejděte na položku INSTALACE a pro vstup do intalační nabídky zmáčkněte tlačítko DOPRAVA. 3. Zmáčnutím tlačítek NAHORU nebo DOLU vyznačte požadovanou volbu a zmáčknutím tlačítka OK se dostanete do podmenu. 4. Po opuštění daného Menu zmáčkněte tlačítko EXIT. Vyhledávání kanálů 1. Vyberte VYHLEDÁVÁNÍ KANÁLŮ a zmáčknutím tlačítka OK vstoupíte do menu Vyhledávání kanálů 2. Zmáčkněte navigačních tlačítek nastavíte Režim Vyhledávání, Výhledávání pásma, Číslo kanálu, Frekvence a šířka pásma, pak označte Vyhledávání, zmáčněte tlačítko OK pro začátek vyhledávání kanálů. Automatické vyhledávání kanálů 1. Vyberte VYHLEDÁVÁNÍ KANÁLŮ a zmáčknutím tlačítka OK se dostanete do MENU. 2. Zmáčkněte navigační tlačítko a nastavte jen FTA, pak označte Vyhledávání a zmáčněte OK pro začátek automatického vyhledávání. PROVOZ Změna kanálů Existují tři různé postupy k výběru kanálů krokováním přes seznam kanálů, číselným výběrem nebo z kanálového seznamu na obrazovce.

8 Krokováním přes seznam kanálů. Zmáčknutím tlačítek šipka nahoru nebo šipka dolů na dálkovém ovládači se pohybujete v seznamu kanálů a hledáte příslušný kanál. Číselným výběrem. Vložením kanalového čísla zmáčnutím numerického tlačítka na dálkovém ovládači a zmáčnutím tlačítka OK pro potvrzení vybraného kanálu. Výběrem ze seznamu kanálu na obrazovce. Můžete vybrat daný kanál přímo ze seznam na obrazovce. Seznam se zobrazí pomocí hlavního menu STB. Viz. Upravit kanál v tomto návodu. Elektronický Programový Průvodce (EPG) Přístup pro EPG na všechny programy 1. Pro vstup do EPG menu zmáčkněte tlačítko EPG. 2. Zmáčněte navigační tlačítko pro přepnutí mezi seznamy kanálů, plánovanými událostmi vybraného kanálu a součastnými nebo následujícími událostmi. 3. Pro vstup do Časovače událostí zmáčněte Zelené tlačítko. 4. K zobrazení Časové osy menu zmáčkněte Červené tlačítko. EDITACE KANÁLŮ Menu Editace kanálů 1. Pro vstup do Hlavního Menu zmáčkněte tlačítko MENU. 2. Pro zvýraznění Editace kanálu zmáčněte tlačítko Nahoru nebo Dolu, pro vstup do menu Editace kanálu zmáčkněte tlačítko VPRAVO. 3. Pro zvýraznění vybrané položky zmáčněte tlačítka Nahoru nebo Dolu a zmáčknutím tlačítka OK vstoupíte do podmenu. 4. Pro opuštění daného menu zmáčkněte tlačítko EXIT. Seznam kanálů 1. V Menu Editace kanálu vyberte TV channel list a zmáčkněte OK. 2. Pro zvýraznění kanálu zmáčkněte tlačítka Nahoru nebo Dolu a pak zmáčkněte tlačítko OK pro zobrazení vybraného kanálu. Použití Menu oblíbené, zamknuté, přeskočit, přesunout, roztřídit, vymazat a přejmenovat kanál. Pro editaci FAV funkce zmáčkněte tlačítko FAV a následně zmáčněte tlačítko OK.

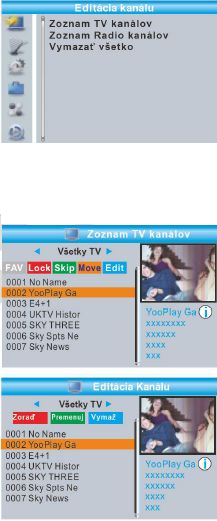

9 Pro editaci odpovídající funkce zmáčněte barevné tlačítko a následně potvrďte OK. Seznam Rádiových kanálů 1. V Menu Editace kanálu vyberte Seznam Rádio kanálů a zmáčknutím tlačítka OK vstoupíte do Seznamu Rádiových kanálů. 2. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte kanál a tlačítkem Ok potvrdíme výběr zvoleného rádiového kanálu. Poznámka: V zásadě, jsou operace Seznam Rádiových kanálů a Seznam TV kanálů stejné. Liší se pouze v tom, že v Seznamu Rádiových kanálů nejsou video informace a v pravém rohu zobrazovacího okna bude naskakovat logo vysíláného Rádia. Vymazání všech kanálů 1. Vymazání všech kanálův Menu Editace kanálů, vyberte Vymazat všechno a zmáčkněte OK tlačítko. Budete vyzvání na uložení hesla ( výchozí heslo je : 0000 ). 2. Zobrazí se výstražné okno. Pokud jste si jistí, vyberte ANO a zmáčnutím tlačítka OK vymažetre všechny kanály. Pokud vyberete NE, zmáčnete OK zrušíte pokyn pro vymazání knalů. SYSTÉMOVÁ NASTAVENÍ Menu Systémová nastavení Toto Menu nám umožňuje Jazyk, Menu TV, Nastavení Menu, Časovač, Rodičovský zámek, OSD nastavení, Oblíbené, Automatické nastavení, atd. 1. Zmáčknutím tlačítka MENU vstoupíte do Hlavního Menu. 2. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte Systémová nastavení, pro vstup do systémových nastavení zmáčkněte tlačítko Vpravo. 3. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte vybranou položku a tlačítkem OK tento výběr potvrdíte a vstoupíte do podmenu. 4. Pro opuštění daného menu zmáčkněte tlačítko EXIT. Jazyk Toto menu umožňuje nastavení jazyku.

10 Režim TVTonto menu umožňuje nastavit Video rozlišení, režim vzhledu a digitální Audio výstup. Tonto menu umožňuje nastavit Video rozlišení, režim vzhledu a digitální Audio výstup. Video rozlišení : Zdroj / původní / 480i / 480p / 576i / 576p / 750p@ 50Hz / 720p@ 60Hz /1080i@ 50Hz / 1080i@ 60Hz / 1080p@ 50Hz /1080p@ 60Hz Režim vzhledu: Automatický / 4:3PS / 4:3LB / 16:9 Video výstup: SCART CVBS + HDMI / SCART RGB Digitální VIDEO výstup: LPCM výstup / BS výstup Nastavení časutoto menu Vám umožní nastavit čas a region. Toto menu Vám umožní nastavit čas a region. Region : Toto menu použijte pro změnu regionálních nastavení. Volba času GMT : Toto volba umožňuje použít GMT. Možnosti jsou : Region / Definované uživatelem / Vypnuté Časové pásmo : Toto menu je možné použít jen pokud je vybrané Definované uživatelem v Menu GMT Volba času. Rozsah časového pásma je -11,30 až + 12,00 s postupný půlhodinovým zvyšováním. Letní čas : máte možnost volit mezi zapnuté / vypnuté. Datum : Volby Datum a Čas jsou dostupné jen, když je vybrané Vypnuté v Menu GMT Volba času. Čas : Pro vložení času stlačte numerické klávesy. ČasovačToto menu umožňuje nastavení programového časovače. Máte na výběr z 8 časovačů. Toto menu umožňuje nastavení programového časovače. Máte na výběr z 8 časovačů. Mód časovače : Vypnuté / Jednou / Denně / Týdenně / Měsíčně Služba časovače: Kanál / Nahrávka Kanál pro buzení : Zde si můžete vybrat kanál pro buzení. Datum pro buzení : Pro vložení času zmáčkněte numerické tlačítka. Trvání : Pro trvání zmíčkněte numerické tlačítka. Rodičovký zámek Toto menu Vám umožňuje ochranu menu a kanálů, a změna hesla. 1. V menu Systémová nastavení vyberte volbu Rodičovský zámek, zmáčkněte tlačítko OK a budete vyzvání pro vložení hesla ( výchozí heslo je 0000 ). 2. Po vložení správného hesla, zmáčknutím numerických tlačítek, se zobrazí menu Rodičovský zámek.

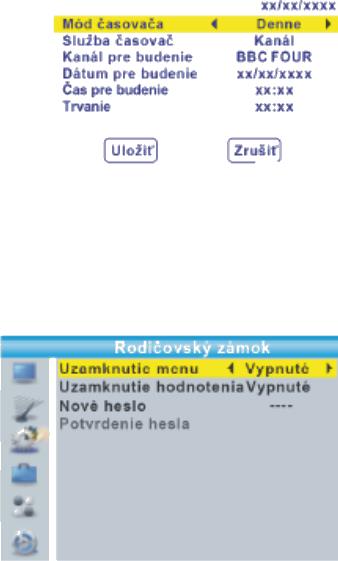

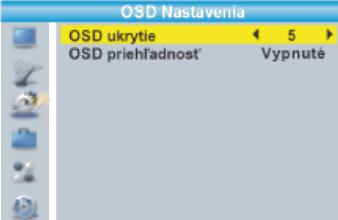

11 Uzamknutí menu: slouží k uzamknutí menu Editace kanálu / Instalace. Pokud budete chtít vstoupit do těchto menu, musíte zadat heslo. Můžete si nastavit uzamknutí zapnuté / vypnuté. Uzamknutí hodnocení: Vypnuté / VEK4 / VEK5 / VEK6 / VEK7-VEK8/ VEK9 / VEK10 / VEK11 / VEK12 / VEK13 / VEK14 / VEK15 / VEK16 / VEK17 /VEK18 Nové heslo: Slouží pro změnu nového hesla. Potvzení hesla : Slouží pro potvrzení nového hesla. OSD nastavení Toto menu umožňuje skrýt OSD a OSD průhlednost. OSD skrytí : 1-10 OSD průhlednost : umožňuje nastavis průhlednost OSD Vypnuté / 10% / 20% / 30% / 40% Oblíbené Toto menu Vám umožňuje přejmenovat oblíbenou skupinu. Toto menu Vám umožňuje přejmenovat oblíbenou skupinu. 1. V menu kanálu, vyberte Oblíbené, zmáčněte tlačítko OK pro vstup do menu Oblíbené. 2. Vyberte zvolenou skupinu, zmáčkněte OK tlačítko k otevření vituální klávesnice. Vložením číslic a písmem, jeden po druhém, zmáčknutím navigačních tlačítek, dále pro potvrzení zmáčknutím tlačítko OK. Po ukončení vkládání, na virtuální klávesnici zvýrazněte OK pro potvrzení změny názvu oblíbené skupiny. 3. Pro ukončení menu Přejmenování skupiny zmáčněte tlačítko OK. Automatický popis nastavení Toto menu umožňuje nastavit AD službu, použítí AD jako výchozí a AD zvukové vyvážení. AD služba : Vypnuté / Zapnuté Použití AD jako výchozí : Vypnuté / Zapnuté AD zvukové vyvážení: -3 3 Další Toto menu nám umožňuje nastavení LNB napájení, druh přehráváného kanálu, pípač a automatickou pohotovost. Druh přehrávaného kanálu: Všechny / Volné / Kódováné Pípač: Vypnuté / Zapnuté Automatická pohotovost: 30 min / 1 hod / 2 hod / 3 hod / Vypnuté Pokud není zadán žádný povel do přijímače na předním panelu nebo dálkovém ovládači v rozmezí 30-ti minut až 3 hodin a nebo neexistuje žádná časová událost, STB se přepne do pohotovostního režimu automaticky. V případě, že je vybraná možnost Vypnuté, STB se automaticky do pohotovostního

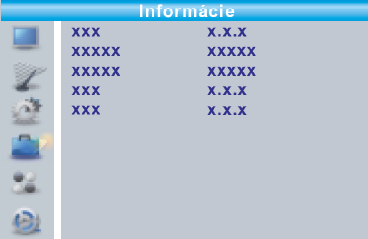

12 režimu nepřepne. NÁSTROJE Hlavní menu nástroje Hlavní menu nástroje 1. Pro vstup do hlavního menu zmáčkněte tlačítko MENU. 2. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte Nástroje, pro vstup do menu Nástroje zmáčkněte tlačítko Vpravo. 3. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte vybranou položku a tlačítkem OK tento výběr potvrdíte a vstoupíte do podmenu. 4. Pro opuštění daného menu zmáčkněte tlačítko EXIT. Informace Přes toto menu je možné zobrazit některé informační parametry v STB. 1. V menu Nástroje vyberte Informace, zmáčkněte tlačítko OK pro otevření informačního okna. 2. Pro ukončení menu zmáčkněte tlačítko EXIT. Tovární nastavení Toto menu Vám umožňuje nastavení STB zpět do tovární nastavení a výmaz všech dostupných kanálů. 1. V menu Nástoje vyberete Tovární nastavení, zmáčkněte tlačítko OK. Bude vyzváni k zadaní hesla ( původní heslo je 0000 ). Zobrazí se potvrzující okno. 2. Pro vrácení se do původního továrního nastavení a výmazu všech dostupných kanálů vyberte ANO. 3. Pro ukončení menu zmáčkněte tlačítko EXIT. Aktualizace softwaru Toto menu nabízí uživateli aktualizovat software pomocí USB nebo přes OTA. 1. Vstupte do menu Nástroje a vyberte Aktualizace přes OTA nebo Aktualizace přes USB, zmáčkněte tlačítko OK a zobrazí se menu Softwarová aktualizace. 2. Zmáčkněte navigační tlačítko pro výběr požadované položky, pak zvýrazněte START a pro začátek aktualizace zmáčkněte tlačítko OK. 3. Pro ukončení menu zmáčkněte tlačítko EXIT.

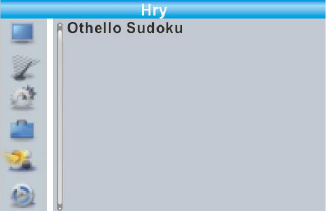

13 Bezpečné odebrání USB zařízení V menu Nástroje vyberte Bezpečné odebrání USB zařízení. Pro potvrzení zmáčkněte tlačítko OK. Zobrazí se okno, které opět potvrdíte tlačítkem OK. HRYHryToto menu umožňuje hrát hry. Toto menu umožňuje hrát hry. 1. Pro vstup do hlavního menu zmáčkněte tlačíko MENU. 2. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte Hry, pro vstup do menu Hry zmáčkněte tlačítko Vpravo. 3. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte vybranou položku a tlačítkem OK tento výběr potvrdíte a spustíte požadovanou hru. 4. Pro opuštění daného menu zmáčkněte tlačítko EXIT. Hlavní menu REC 1. Pro vstup do hlavního menu zmáčkněte tlačíko MENU. 2. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte REC, pro vstup do menu REC zmáčkněte tlačítko Vpravo. 5. Zmáčknutím tlačítek Nahoru anebo Dolu zvýrazníte vybranou položku a tlačítkem OK vstoupíte do podmenu. 6. Pro opuštění daného menu zmáčkněte tlačítko EXIT. MEDIA přehrávač Tato fuknce Vám umožní přehrávát soubory z USB zařízení. 1. V menu REC a vyberte Media přehrávač, zmáčkněte tlačítko OK a zobrazí se menu Media přehrávač. 2. Při úplně prvním vstupu do okna Media přehrávač je zvýraznění na USB/HDD zařízení. Zmáčknutím tlačítka Dolů a pohybem zvýrazněte složku a soubor 3. Zmáčkněte tlačítko 1 a můžete přepínat TAB mezi Hudba/Fotky/Video/Náhrávky. 4. Zmáčkněte navigační tlačítko Nahoru nebo Dolu pro výběr požadované položky, a pro přehrání vybrané položky zmáčkněte tlačítko OK. 5. Pro ukončení menu zmáčkněte tlačítko EXIT. Hudba červené tlačítko : jeho zmáčknutím se Vám zobrazí Play list. zelené tlačítko : zvýrazněte soubor, který chcete přidat do Play listu, pak zmáčkněte Zelené tlačítko pro přidání souboru a soubor bude označen ikonou oblíbené. žluté tlačítko : pro přidání všech souborů současné složky v playlistu zmáčkněte žluté tlačítko. Opětovné zmáčknutí tlačítka vymaže všechny soubory současné složky

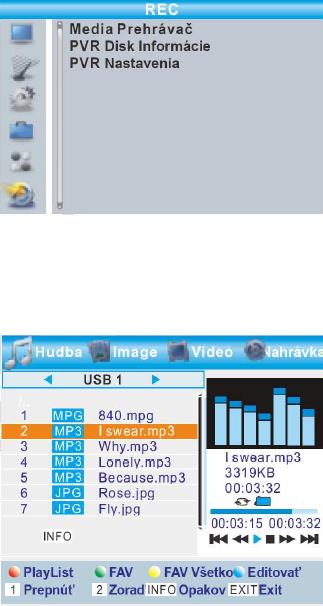

14 z playlistu. modré tlačítko : pro vstup do editace podmenu zmáčkněte modré tlačítko. 2 tlačítko : jeho zmáčknutím se otevře okno třídění. Můžete seřadit podle Jména/Času/Velikosti/Oblíbených. INFO tlačítko : pro nastavení opakovacího modu. Na výběr je Opakovat složku/náhodná složka/opakovat jeden EXIT tlačítko : návrat do nadřízené složky. Fotky červené tlačítko : jeho zmáčknutím se Vám zobrazí Play list. zelené tlačítko : zvýrazněte soubor, který chcete přidat do Play listu, pak zmáčkněte Zelené tlačítko pro přidání souboru a soubor bude označen ikonou oblíbené. žluté tlačítko : pro přidání všech souborů současné složky v playlistu zmáčkněte žluté tlačítko. Opětovné zmáčknutí tlačítka vymaže všechny soubory současné složky z playlistu. modré tlačítko : pro vstup do editace podmenu zmáčkněte modré tlačítko. 2 tlačítko : jeho zmáčknutím se otevře okno třídění. Můžete seřadit podle Jména/Času/Velikosti/Oblíbených. INFO tlačítko : pro otevření nastavení fotek. 3 tlačítko : pro zobrazení fotky v multiview modě. EXIT tlačítko : návrat do nadřízené složky. VIDEO modré tlačítko : pro vstup do podmenu. 2 tlačítko : pro otevření třídění. Můžete třídit podle Jména/Čsu/Velikosti. EXIT tlačítko : návrat do nadřízené složky. Nahrávka červené tlačítko : pro otevření okna Přejmenování zelené tlačítko : pohybem vyznačte nahrávku, kterou chcete uzamknout. Zmáčknutím zeleného tlačítka bude vyzváni k zadání hesla. Výchozí heslo je Po vložení správného hesla bude vybraná nahrávka uzamčena. Pro odemčení nahrávky je nutné znovu zmáčknout zelené tlačítko. žluté tlačítko : zmáčknutím označíte nahrávku, kterou chcete smazat. EXIT tlačítko : návrat do nadřízené složky. Poznámka: Když si prohlížíte obrázky, tak pomocí červeného nebo zeleného tlačítka si je můžete prohlížet v 3D. PVR Informace o uložišti Toto menu může zobrazit některé parametry vyměnitelného disku. 1. V menu REC vyberte HDD informace a zmáčknutím tlačítka OK vstoupíte do okna HDD informace. 2. Ukončíte zmáčknutím tlačítka EXIT. Formátování FAT/NTFS Zmáčknutím žlutého tlačítka vstoupíte do menu formátování.

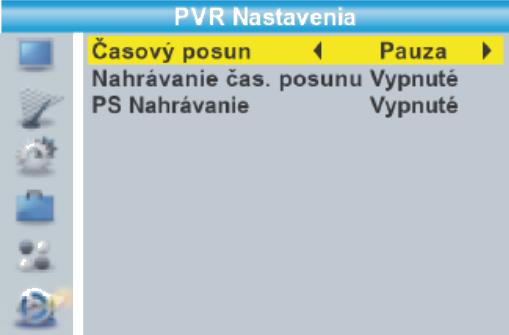

15 Zmáčknutím navigačního tlačítka Levá nebo Pravá se dostanete ke změně módu disku. Pro formátování zmáčkněte OK a pro zrušení zmáčkněte Zrušit. Nastavení DVR REC/TMS/Nahrávka/Časový posun K otevření menu Nahrávání DVR je nutné zmáčknout modré tlačítko. Zmáčknutím navigačního tlačítka Levá nebo Pravá se dostanete ke změně DVR typu. Pro potvrzení zmáčkněte OK a pro zrušení zmáčkněte Zrušit. PVR nastavenítoto menu slouží pro nastavení PVR. Toto menu slouží pro nastavení PVR. Pro výběr dané položky zmáčkněte tlačítko Nahoru nebo Dolu. Zmáčknutí navigačních tlačítek Vpravo nebo Vlevo se dostanete ke změně nastavení. Časový posun Automaticky/Pauza/Vypnout Nahrávání časového posunu Zapnuté/Vypnuté PS nahrávání Zapnuté/Vypnuté ČASOVÝ POSUN / NAHRÁVÁNÍ Vložením externího velkokapacitního zařízení do USB portu Vám umožní přístup do časového posunu / nahrávky vysíláného programu. Pauza vysílaného programu a pokračování pozdějším sledování ( časový posun ). Nahrávání vysílaného programu. Pokud nebude místo na velkokapacitním zařízení nahrávání vysílání se ukončí. Poznámka: Použijte USB 2.0 disk pro nahrávání či používáte časový posun. Pro nahrávání či časový posun budete potřebovat vyšší kapacitu USB nebo HDD pro nahrávání ( víc jak 2 GB ). Časový posun InicializaceČasový posun si můžete vynutit v modě Sledovaní zmáčknutím tlačítka PAUSE. Zmáčkněte Pravé nebo Levé tlačítko pohybem kurzoru pro vybraný čas sledování a tlačítkem OK potvrďte. Tipy a Triky Během nahrání je možné provádět tyto operace: Tlačítko PAUSE pro pauzu v přehrávání. Tlačítko FORWARD pro rychlé přetáčení vpřed přehrávání. Tlačítko BACKWARD pro rychlé pretáčení vzad. Ukončení časového posunu Pro ukončení časového posunu zmáčkněte tlačítko STOP.

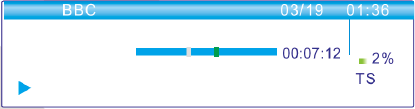

16 NAHRÁVÁNÍ Okamžité nahrávání V modě Sledování zmáčkněte tlačítko RECORD pro okamžitý start nahrávání sledovaného programu. Opětovné zmáčknutí tlačítka RECORD slouží k vložení délky trvání nahrávání. Pro zastavení nahrávání zmáčkněte STOP a následně se objeví potvrzující okno. K zastavení nahrávání zmáčkněte ANO a pro pokračování nahrávání zmáčkněte NE. Poznámka: Vyberte si známe značky USB 2.O, HDD anebo USB klíčů pro nahrávání a časový posun, např. SAMSUNG, HITACHI a SONY. Některá USB zařízení nemusejí fungovat správně. ŘEŠENÍ PROBLÉMŮ Problém Možná příčina Odstranění závady StandBy LED nesvítí Žádný signál Žádný obraz nebo zvuk Přívodová šňůra je odpojená Hlavní pojistka je vypálená Kabel není připojený Kabel je poškozený Mimo digitální signál SCART/AV/HDMI není nastavený na TV Zkontrolujte přívodovou šňůru Zkontrolujte pojistku Zkontrolujte kabel Zkontrolujte kabel Kontaktujte montážníka Přepněte zdroj signálu na TV Kódovaný kanál Kanál je kódovaný Vyberte nekódovaný kanál Nereaguje dálkový ovládač Zapomenuté hesla pro zamknutí kanálů Zapomenuté hesla pro odemknutí kanálů Nefunkční dálkové ovládání Přijímač je vypnutý Dálkový ovládač není namířený na TV Přední panel je zakrytý Baterie ovládače jsou vybité Baterie v dalkovém ovládači potřebují vyměnit Mezi dálkovým ovládačem a boxem může překážka, která blokuje signál z dálkového ovládače Zapněte přijímač Namiřte dálkový ovládač přímo na přijímač Zkontrolujte přední panel Vyměňte baterie Naskenujte nově kanály Kontaktujet HELP link Výměňte baterie Zkontrolujte zda není překážka mezi dálkovým ovládače a boxem Po přesunu přijímače do jiného pokoje nemá přijímač signál Připojení přijímače je teď z jiné rozvodové skříňky, která snižuje sílu digitálního signálu na vstupu do přijímače Zkuste přímý přenos z antény

17 TECHNICKÁ SPECIFIKACE Tuner / Kanál 1x RF vstupní konektor ( typ IEC, IEC-169-2, samice ) 1x RF vstupní konektor ( typ IEC, IEC-169-2, samec, smyčka ) frekvenční rozsah M síla signálu 40 dbuv 90 dbuv (60 QAM) Dekóder Videodekóder Audiodekóder Video formáty Video výstup Modulace Připojení Hlavní síťový kabel Tuner SPDIF HDMI SCART Napájecí zdroj vstupní napětí spotřeba MPEG-2MP@ HL, MPEG-4SP, 4.X, 6.X, H.264MP@ HL, MPEG-1,2,4, H.264 MPEG-1, MPEG-2 (Layer I,II), MP3 4:3LP, 16:9WS, Automatický, 4:3 plný, 4:3 PS CVBS (SCART), HDMI, RGB (SCART) 16QAM, 64QAM, 256QAM Pevný typ 1x vstup kabel, 1x vstup smyčka 1x koaxiální 1x HDMI 1x SCART V, 50/60 Hz max. 6 V Copyright Sapro 2016 SAPRO, s.r.o. tel Konská TŘINEC Česká republika objednavky@sapro.cz
