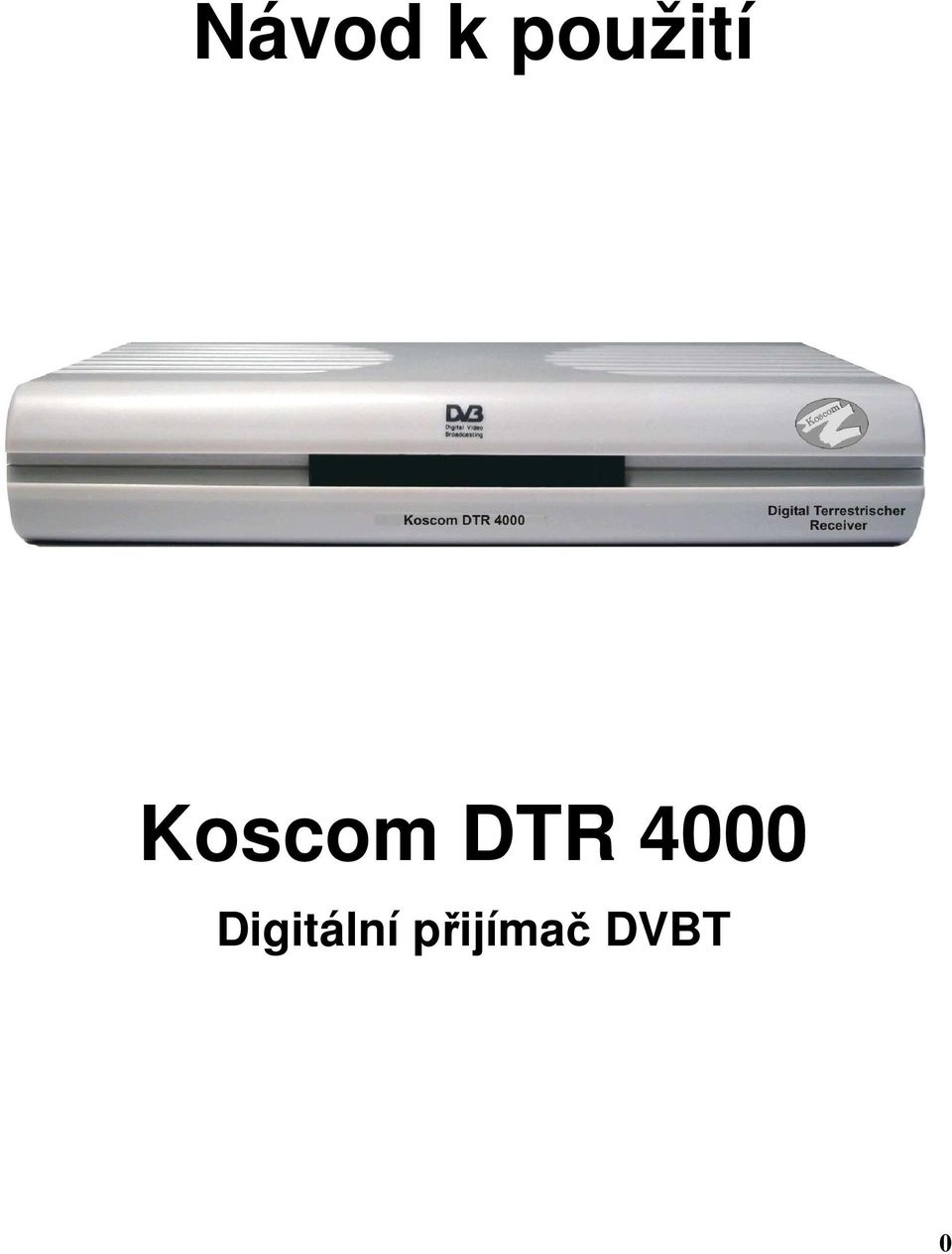

1 Návod k použití Koscom DTR 4000 Digitální přijímač DVBT 0

2 Obsah Bezpečnost...3 Předmluva...4 Obsah Slovník...5 Dálkové ovládání...6 Přední panel / Zadní panel...8 Připojení...9 Normální provoz Informace Změna programu při normálním provozu Hlasitost Další funkce Změna provozu Programový průvodce...11 Hlavní menu Instalace Automatické hledání Rychlé hledání Ruční hledání V Napájení (Zdroj pro aktivní antenu) STB inicializace (návrat do továrního nastavení)

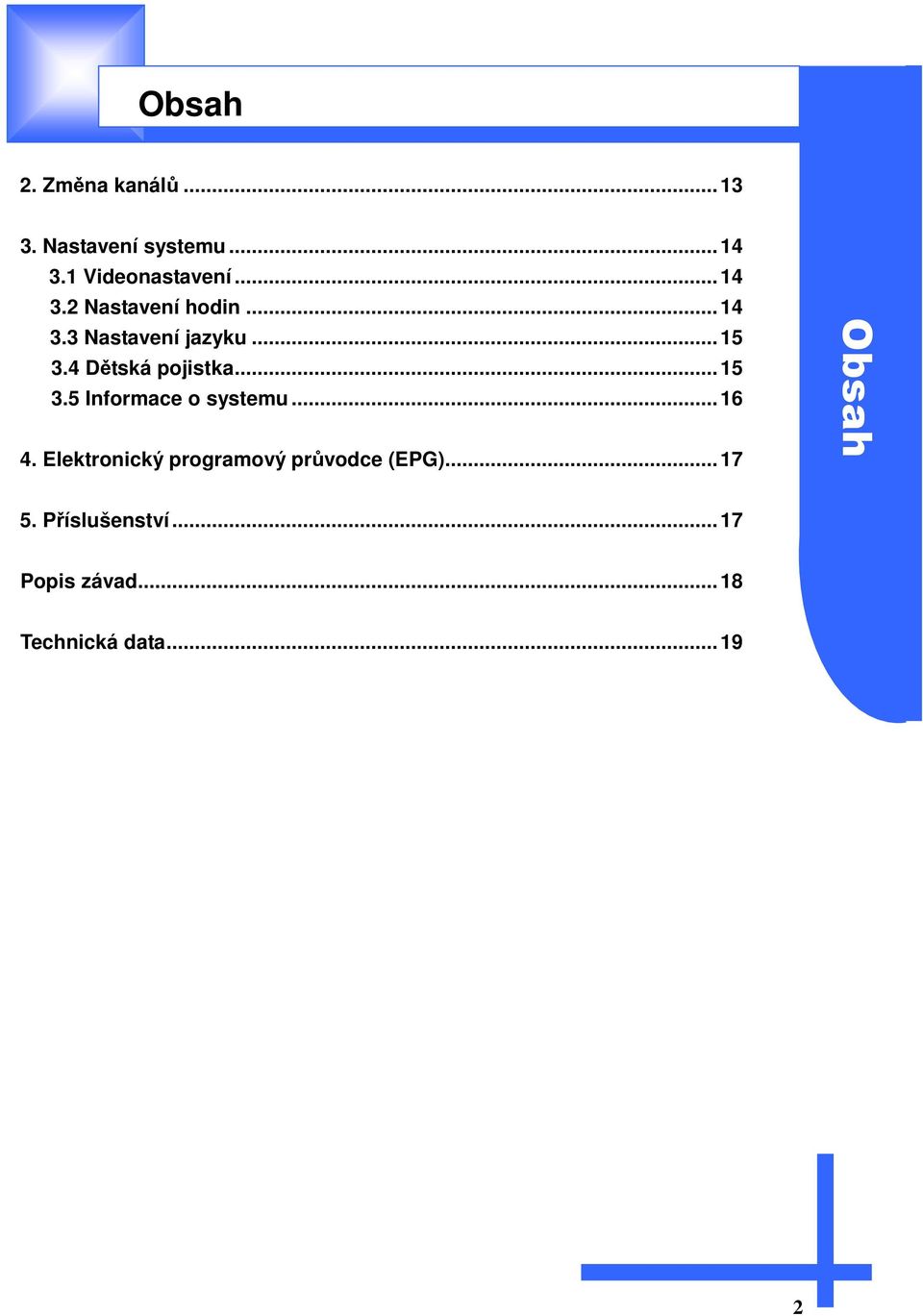

3 Obsah 2. Změna kanálů Nastavení systemu Videonastavení Nastavení hodin Nastavení jazyku Dětská pojistka Informace o systemu Elektronický programový průvodce (EPG)...17 Obsah 5. Příslušenství...17 Popis závad...18 Technická data

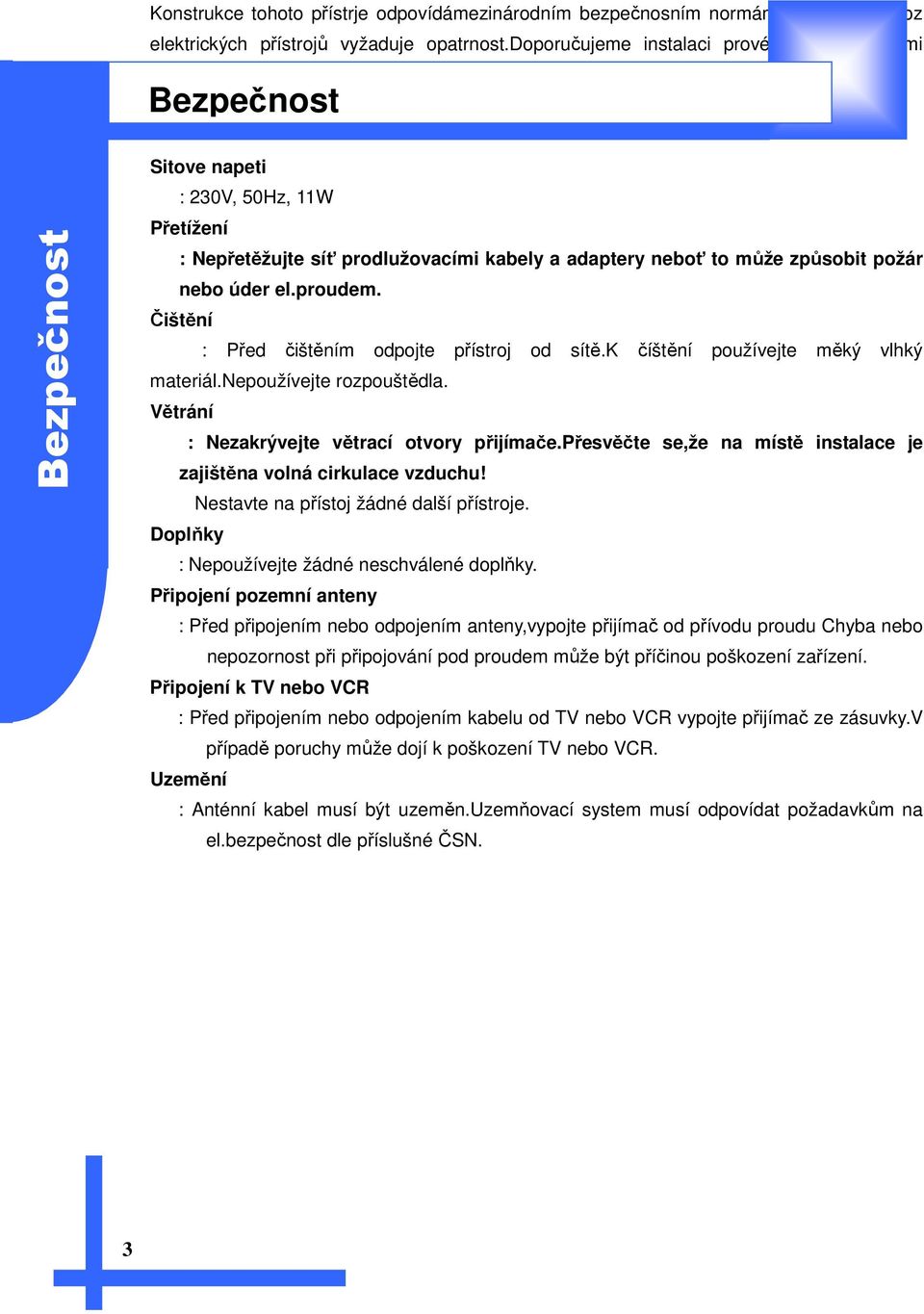

4 Konstrukce tohoto přístrje odpovídámezinárodním bezpečnosním normám.jakýkoliv provoz elektrických přístrojů vyžaduje opatrnost.doporučujeme instalaci provést kvalifikovanými odborníky.pokud budete instalaci provádět sami,pozorně si přečtěte tento návod k obsluze. Bezpečnost Bezpečnost Sitove napeti : 230V, 50Hz, 11W Přetížení : Nepřetěžujte síť prodlužovacími kabely a adaptery neboť to může způsobit požár nebo úder el.proudem. Čištění : Před čištěním odpojte přístroj od sítě.k číštění používejte měký vlhký materiál.nepoužívejte rozpouštědla. Větrání : Nezakrývejte větrací otvory přijímače.přesvěčte se,že na místě instalace je zajištěna volná cirkulace vzduchu! Nestavte na přístoj žádné další přístroje. Doplňky : Nepoužívejte žádné neschválené doplňky. Připojení pozemní anteny : Před připojením nebo odpojením anteny,vypojte přijímač od přívodu proudu Chyba nebo nepozornost při připojování pod proudem může být příčinou poškození zařízení. Připojení k TV nebo VCR : Před připojením nebo odpojením kabelu od TV nebo VCR vypojte přijímač ze zásuvky.v případě poruchy může dojí k poškození TV nebo VCR. Uzemění : Anténní kabel musí být uzeměn.uzemňovací system musí odpovídat požadavkům na el.bezpečnost dle příslušné ČSN. 3

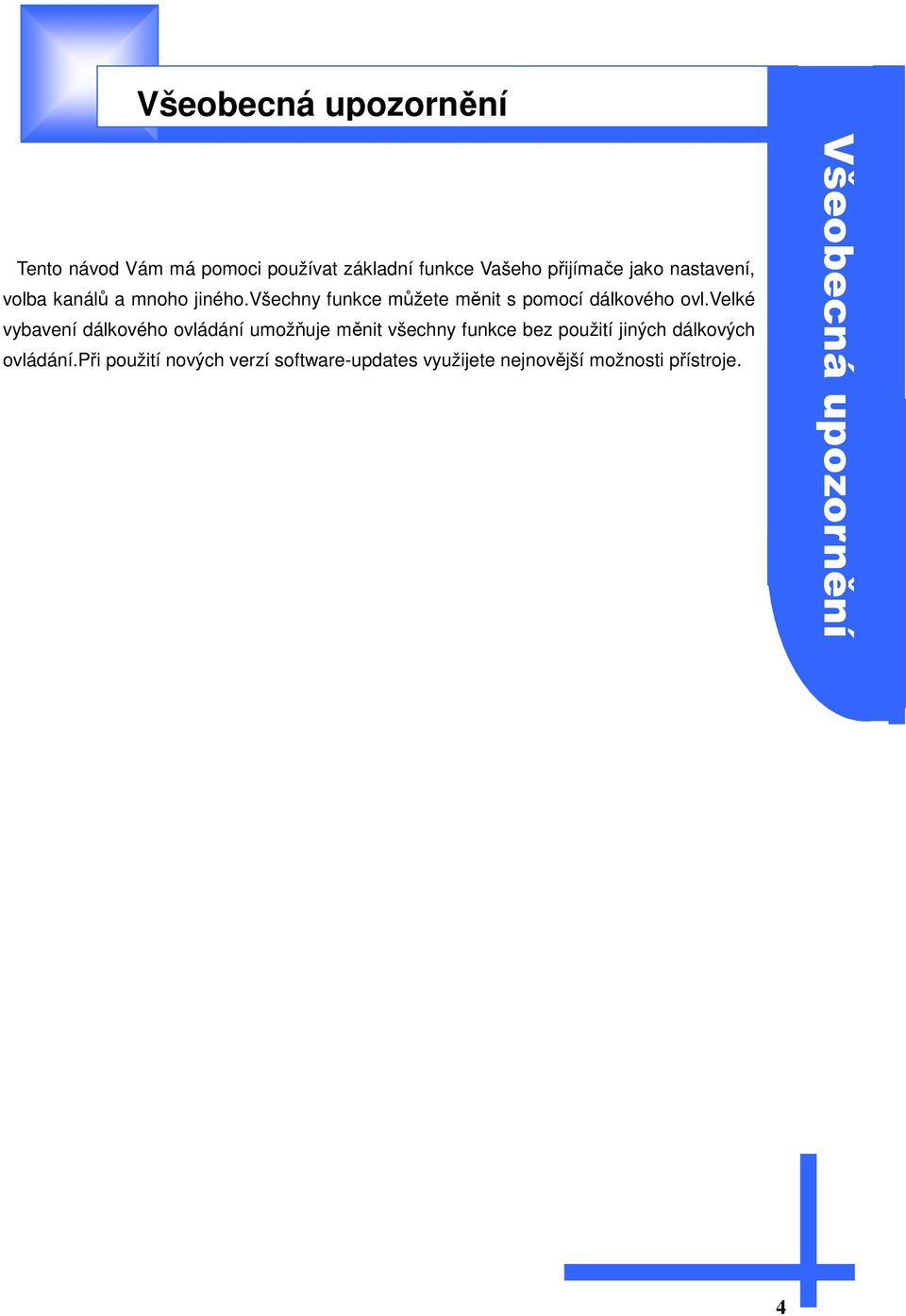

5 Všeobecná upozornění Tento návod Vám má pomoci používat základní funkce Vašeho přijímače jako nastavení, volba kanálů a mnoho jiného.všechny funkce můžete měnit s pomocí dálkového ovl.velké vybavení dálkového ovládání umožňuje měnit všechny funkce bez použití jiných dálkových ovládání.při použití nových verzí software-updates využijete nejnovější možnosti přístroje. Všeobecná upozornění 4

6 Slovníček Slovníček Antena Zařízení,které mění elektromagnetické vlny na vlny elektrické a tím umožňuje příjem ve Vašem zařízení. Forward Error Correction (FEC) chybová korekce. Frekvence počet kmitů za vteřinu udává se v herzích(hz). Mezifrekvence (IF) frekvence po odečtu kmitočtu oscilátoru vstupní jednotky. PID identifikační číslo data. 5

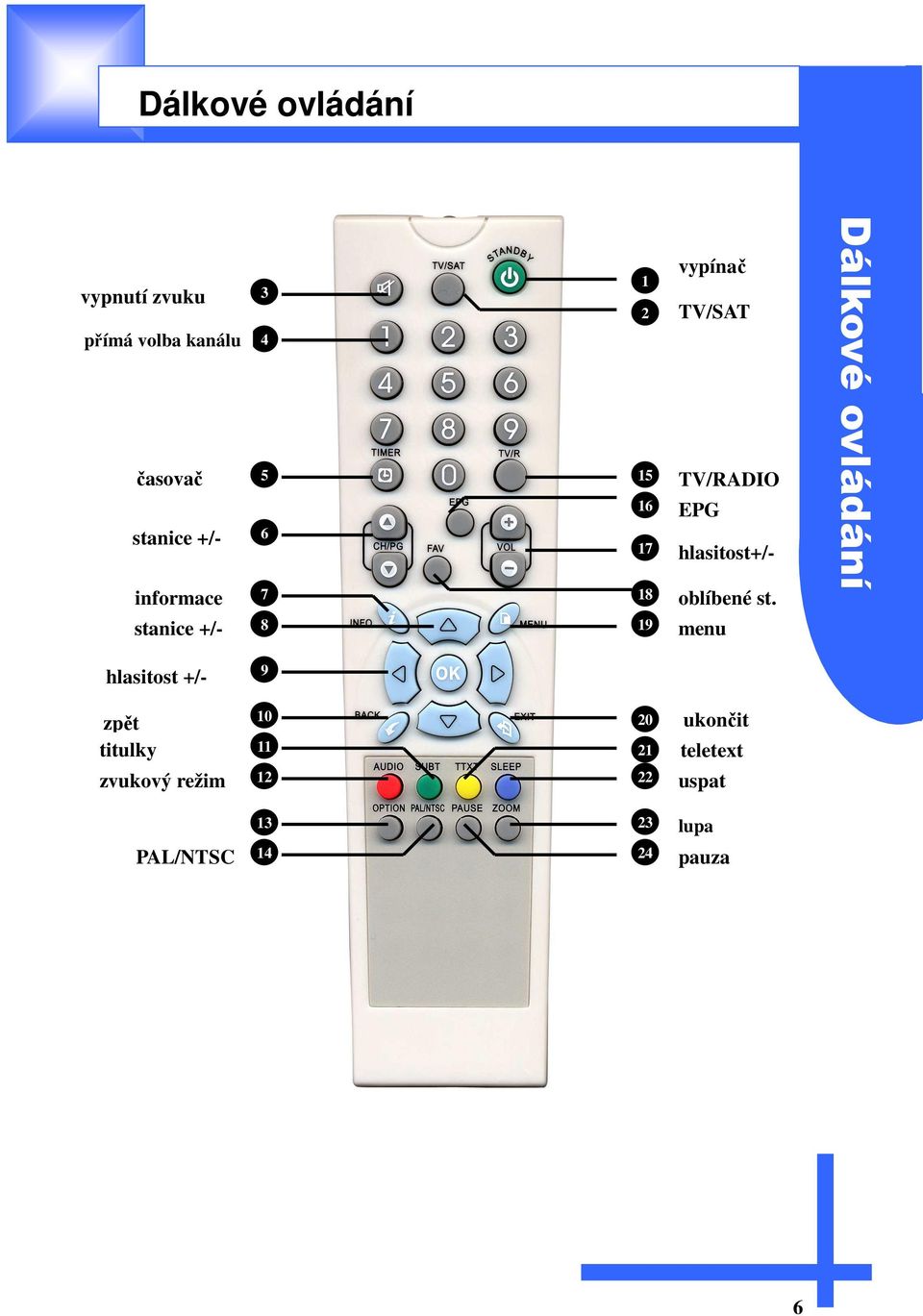

7 Dálkové ovládání vypnutí zvuku přímá volba kanálu časovač stanice +/- informace stanice +/ vypínač TV/SAT TV/RADIO 16 EPG hlasitost+/- 18 oblíbené st. menu Dálkové ovládání hlasitost +/- 9 zpět titulky zvukový režim ukončit teletext uspat lupa PAL/NTSC pauza 6

8 Dálkové ovládání Dálkové ovládání 1 2 STANDBY zapíná a vypíná přijímač TV/SAT Přepíná TV na provoz přijímače 3 MUTE vypnutí zvuku 4 5 Číselná tlačítka K programové volbě nebo k funkcím v MENU TIMER zobrazí tabulku k naprogramování 13 OPTION spouští aut.hledání Suchlauf 14 PAL/NTSC dodává signál v normě PAL 15 TV/R přepíná mezi TV a RADIO 16 EPG vyvolává průvodce programy 17 Hlasitost regulace hlasitosti 6 CH/PG přepínání nahoru/dolu 18 FAV vyvolá vybrané programy INFO zobrazí na obrazovce informace o programu CH(,CH přepíná programy nebo stránky případně funkce Vlevo/vpravo volba nebo regulace hlasitosti ZPĚT vrací bez uložení do paměti k minulému kroku v menu 19 MENU tlačítko hlavního výběru 2 EXIT ukončení funkce jež je zobrazena na obrazovce 21 TEXT (Žlutá) aktivace teletextu běžícího programu 22 SLEEP (Modrá) volba časového vypínače 23 ZOOM zvětšení obrazu 2xaž4x TITULKY (Zelená) zobrazí titulky aktuálního programu pokud je tento vysílá AUDIO (Červaná) přepíná mezi levým a pravým kanálem/duální zvuk/ 24 PAUSE zastavení obrazu a naopak 7

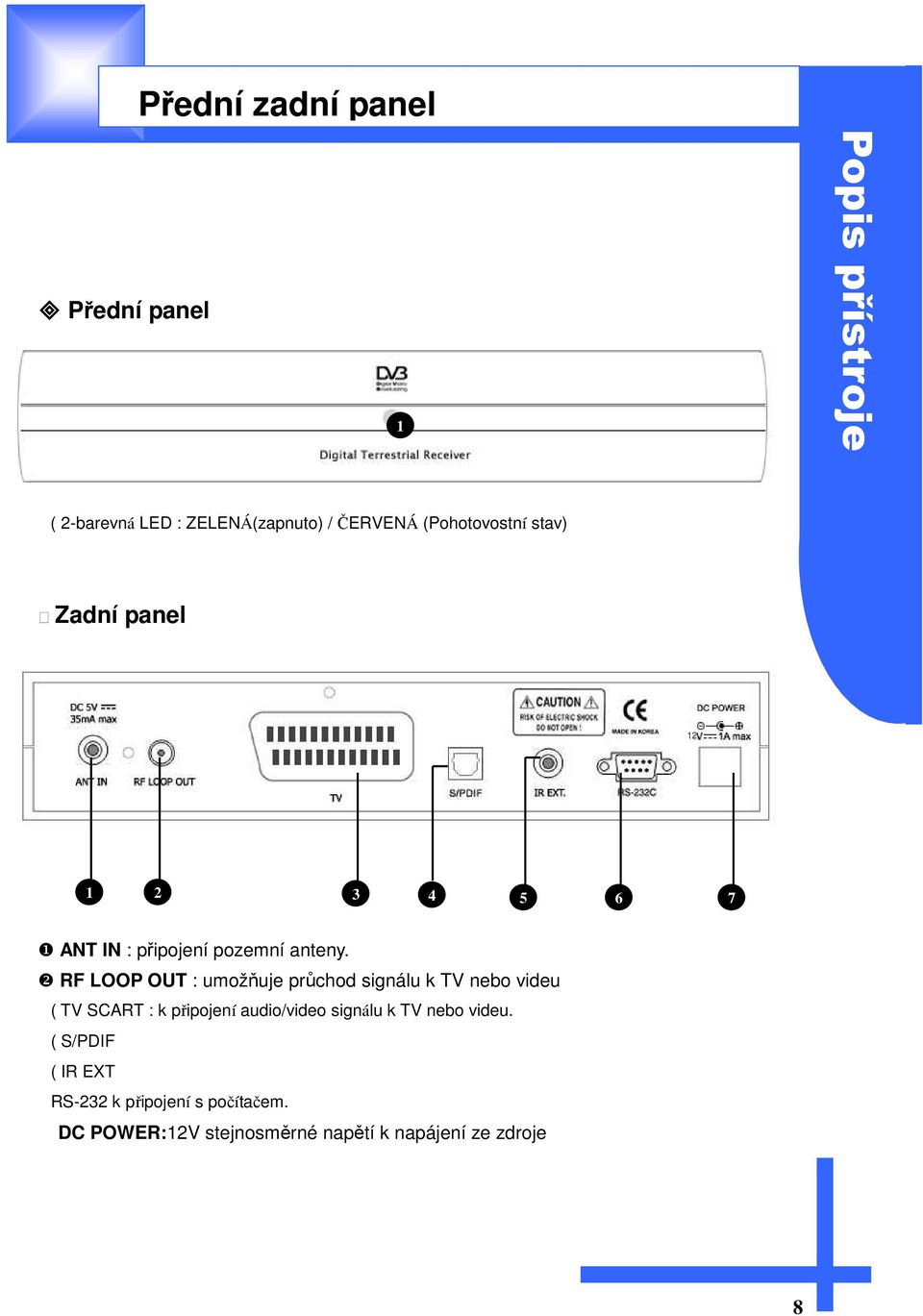

9 Přední panel Přední zadní panel 1 Popis přístroje ( 2-barevná LED : ZELENÁ(zapnuto) / ČERVENÁ (Pohotovostní stav) Zadní panel ❶ ANT IN : připojení pozemní anteny. ❷ RF LOOP OUT : umožňuje průchod signálu k TV nebo videu ( TV SCART : k připojení audio/video signálu k TV nebo videu. ( S/PDIF ( IR EXT RS-232 k připojení s počítačem. DC POWER:12V stejnosměrné napětí k napájení ze zdroje 8

10 Příklad zapojení Příklad zapojení Následující příklad zapojení slouží k Vaší orientaci a možnostem zapojení přijímače.v případě nejasností se obraťte na odborníky. 1 Propojte konektor ANTENA IN s vaší antenou,pokojovou nebo společnou případně antenou na střeše. 2 Připojte kabel SCART ke konektoru a spojte s Vaším TV nebo videorecorderem. 9

11 Provoz 1. Info o programu Po stisku tlačítka INFO na dálkovém ovl.nebo při přepnutí programů se objeví na obrazovce toto okno které vás informuje o programu,datu,čase,času pořadu a následujícího,tv/radio modu,teletextu,titulcích je li tato informace vysílána. Provoz 2. Přepínání programů Přímo číslem na dálkovém ovl.potvrzením OK na programovém listu.volbou CH nahoru nebo CH dolu.tlačítky VLEVO,VPRAVO můžete mezi jednotlivými listy přepínat.po stisku BACK se vrátíte na minulý sledovaný kanál. 3. Regulace hlasitosti K zesílení nebo zeslabení použijte tlačítka VOL+ nebovol -. K vypnutí zvuku použijte MUTE tlačítko. K návratu do původní hlasitosti použijte MUTE tlačítko nebo Vol <, Vol > 10

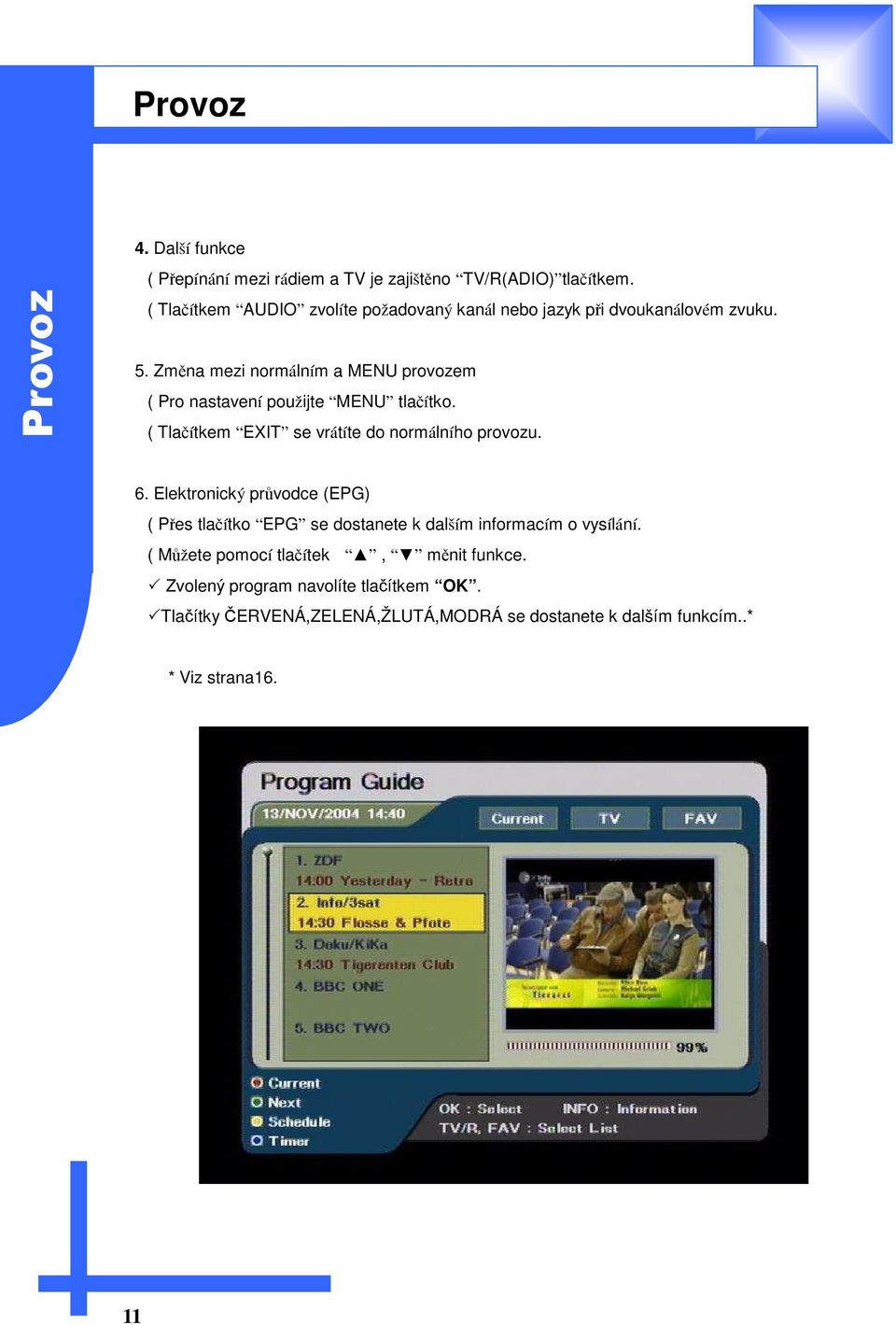

12 Provoz Provoz 4. Další funkce ( Přepínání mezi rádiem a TV je zajištěno TV/R(ADIO) tlačítkem. ( Tlačítkem AUDIO zvolíte požadovaný kanál nebo jazyk při dvoukanálovém zvuku. 5. Změna mezi normálním a MENU provozem ( Pro nastavení použijte MENU tlačítko. ( Tlačítkem EXIT se vrátíte do normálního provozu. 6. Elektronický průvodce (EPG) ( Přes tlačítko EPG se dostanete k dalším informacím o vysílání. ( Můžete pomocí tlačítek, měnit funkce. Zvolený program navolíte tlačítkem OK. Tlačítky ČERVENÁ,ZELENÁ,ŽLUTÁ,MODRÁ se dostanete k dalším funkcím..* * Viz strana16. 11

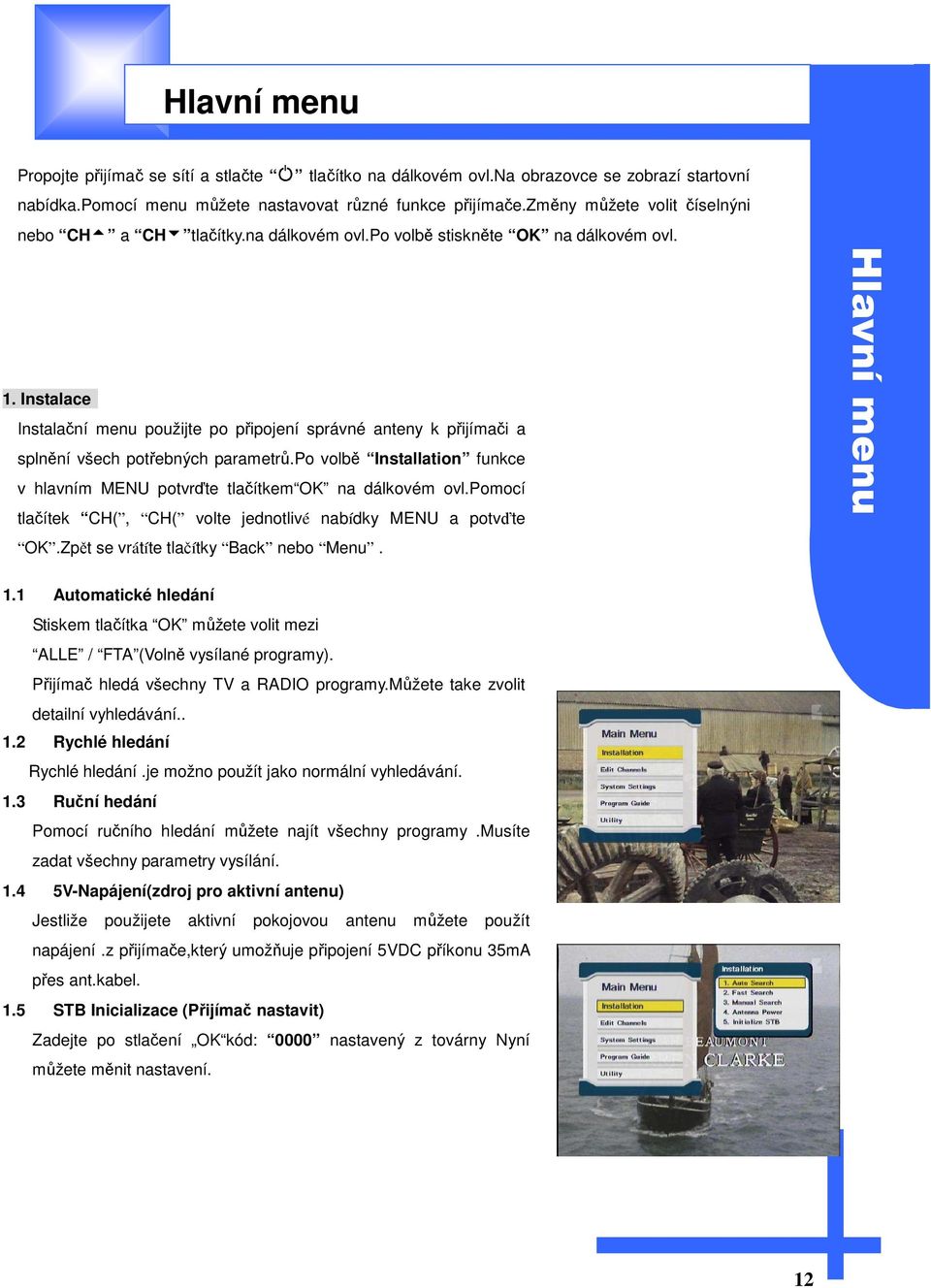

13 Hlavní menu Propojte přijímač se sítí a stlačte tlačítko na dálkovém ovl.na obrazovce se zobrazí startovní nabídka.pomocí menu můžete nastavovat různé funkce přijímače.změny můžete volit číselnýni nebo CHt a CHu tlačítky.na dálkovém ovl.po volbě stiskněte OK na dálkovém ovl. 1. Instalace Instalační menu použijte po připojení správné anteny k přijímači a splnění všech potřebných parametrů.po volbě Installation funkce v hlavním MENU potvrďte tlačítkem OK na dálkovém ovl.pomocí tlačítek CH(, CH( volte jednotlivé nabídky MENU a potvďte OK.Zpět se vrátíte tlačítky Back nebo Menu. Hlavní menu 1.1 Automatické hledání Stiskem tlačítka OK můžete volit mezi ALLE / FTA (Volně vysílané programy). Přijímač hledá všechny TV a RADIO programy.můžete take zvolit detailní vyhledávání Rychlé hledání Rychlé hledání.je možno použít jako normální vyhledávání. 1.3 Ruční hedání Pomocí ručního hledání můžete najít všechny programy.musíte zadat všechny parametry vysílání V-Napájení(zdroj pro aktivní antenu) Jestliže použijete aktivní pokojovou antenu můžete použít napájení.z přijímače,který umožňuje připojení 5VDC příkonu 35mA přes ant.kabel. 1.5 STB Inicializace (Přijímač nastavit) Zadejte po stlačení OK kód: 0000 nastavený z továrny Nyní můžete měnit nastavení. 12

14 Hlavní menu 2.Změna kanálů Hlavní menu Zvolte Změna kanálu. Funkce Změna kanálu umožňuje nové nastavení změny nebo mazání jednotlivých programů.jednotlivé změny provádějte pomocí červeného,zeleného,žlutého nebo modrého tlačítka.. Mazání programů K mazání programů použijte červené tlačítko. Zamčení programů Zvolte programy k zamčení a potvrďte tlačítkem OK poté stiskněte ZELENÉ tlačítko. Přejmenování programů Zvolte požadované programy potvrďte OK a stiskněte ŽLUTÉ tlačítko. Objeví se klávesnice pomocí které provedete změnu jména a potvrdíte OK. Můžete jednoduše zkontrolovat tlačítkem EPG při normálním provozu. Přesun programů Zvolte program určený k přesunu tlačítkem OK a přesuňte ho na požadovanou pozici kde to potvrdíte MODRÝM tlačítkem. 13

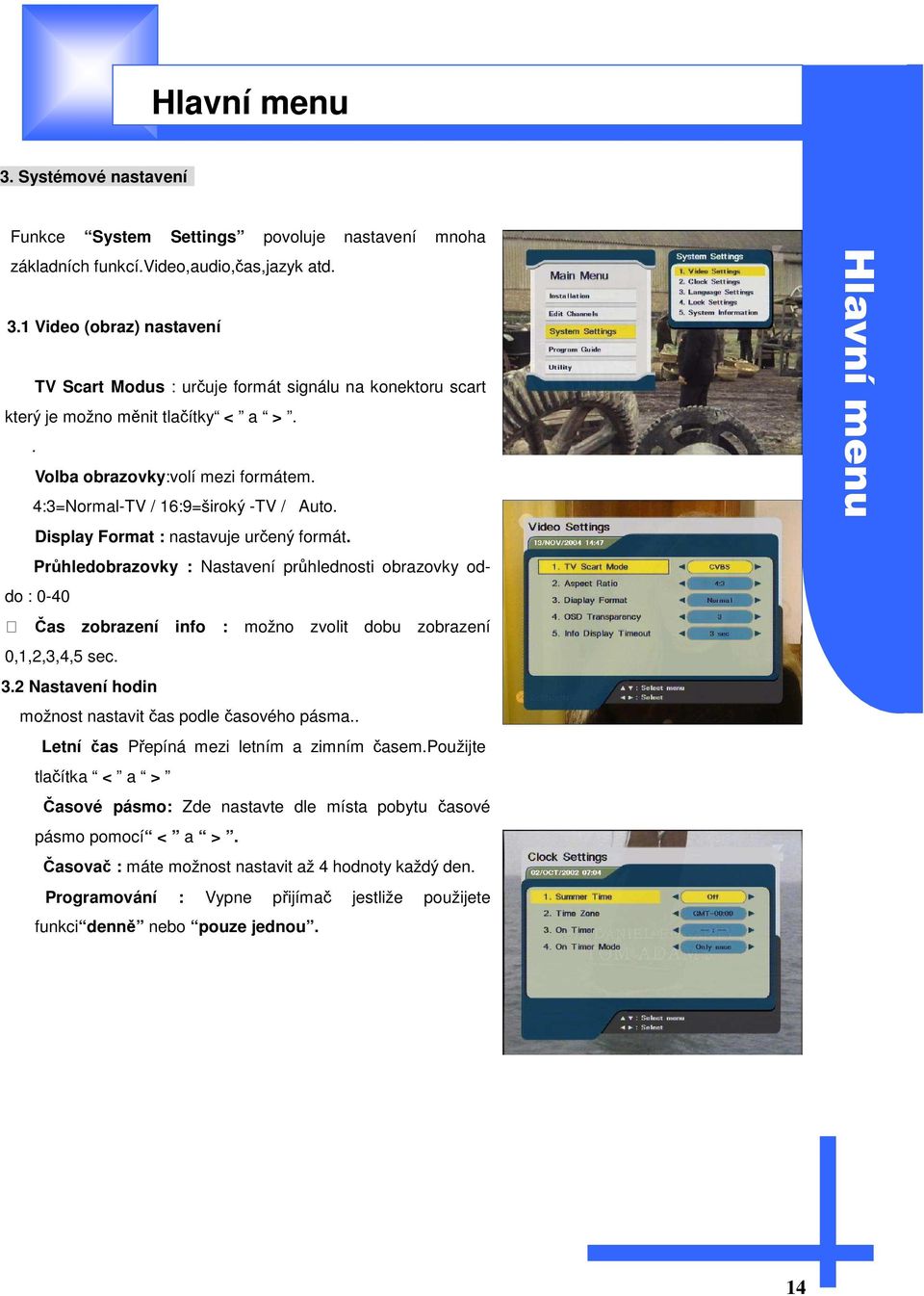

15 Hlavní menu 3. Systémové nastavení Funkce System Settings povoluje nastavení mnoha základních funkcí.video,audio,čas,jazyk atd. 3.1 Video (obraz) nastavení 1 TV Scart Modus : určuje formát signálu na konektoru scart který je možno měnit tlačítky < a >.. 1 Volba obrazovky:volí mezi formátem. 4:3=Normal-TV / 16:9=široký -TV / Auto. 1 Display Format : nastavuje určený formát. Průhledobrazovky : Nastavení průhlednosti obrazovky oddo : Čas zobrazení info : možno zvolit dobu zobrazení 0,1,2,3,4,5 sec. 3.2 Nastavení hodin možnost nastavit čas podle časového pásma.. 1 Letní čas Přepíná mezi letním a zimním časem.použijte tlačítka < a > 1 Časové pásmo: Zde nastavte dle místa pobytu časové pásmo pomocí < a >. 1 Časovač : máte možnost nastavit až 4 hodnoty každý den. 1 Programování : Vypne přijímač jestliže použijete funkci denně nebo pouze jednou. Hlavní menu 14

16 Hlavní menu 3.3 Nastavení jazyku Hlavní menu Pomocí nabídky menu nastavení jazyku můžete měnit jazyk menu. 1 Jazyk menu: nastavuje jazyk menu obrazovky (OSD) a programového info. Výběr z 13ti řečí. 1 Audio nastavení : Volí hlavní jazyk programu Nastavení Nastavení pojistky Tato funkce umožňuje zamčení programů.přes System- Einstellungen v menu a OK potvrzení musíte zadat kód (tovární nastavení: 0000 ) Systémové pojistky: K přístupu na Vašem přijímači volte prosím EIN pomocí <, > tlačítek Manažer soupisu kanálů: V programu sendermanager Vašeho přijímače zvolte EIN pomocí <, > tlačítek v nabídce menu Sendermanager Sperre Instalační pojistky: V instalačním menu můžete uzamknout pomocí tlačítka EIN v menu změny instalace. Změna PIN kódu: Zvolte.v menu PIN code andern pomocí <, > a potvrďte pomocí OK ztvolte nový PIN cod potvrde a ten bude uložen. Pozor:Zapamatujte si aktuální PIN code.při ztrátě PIN codu kontaktujte prodejce! 15

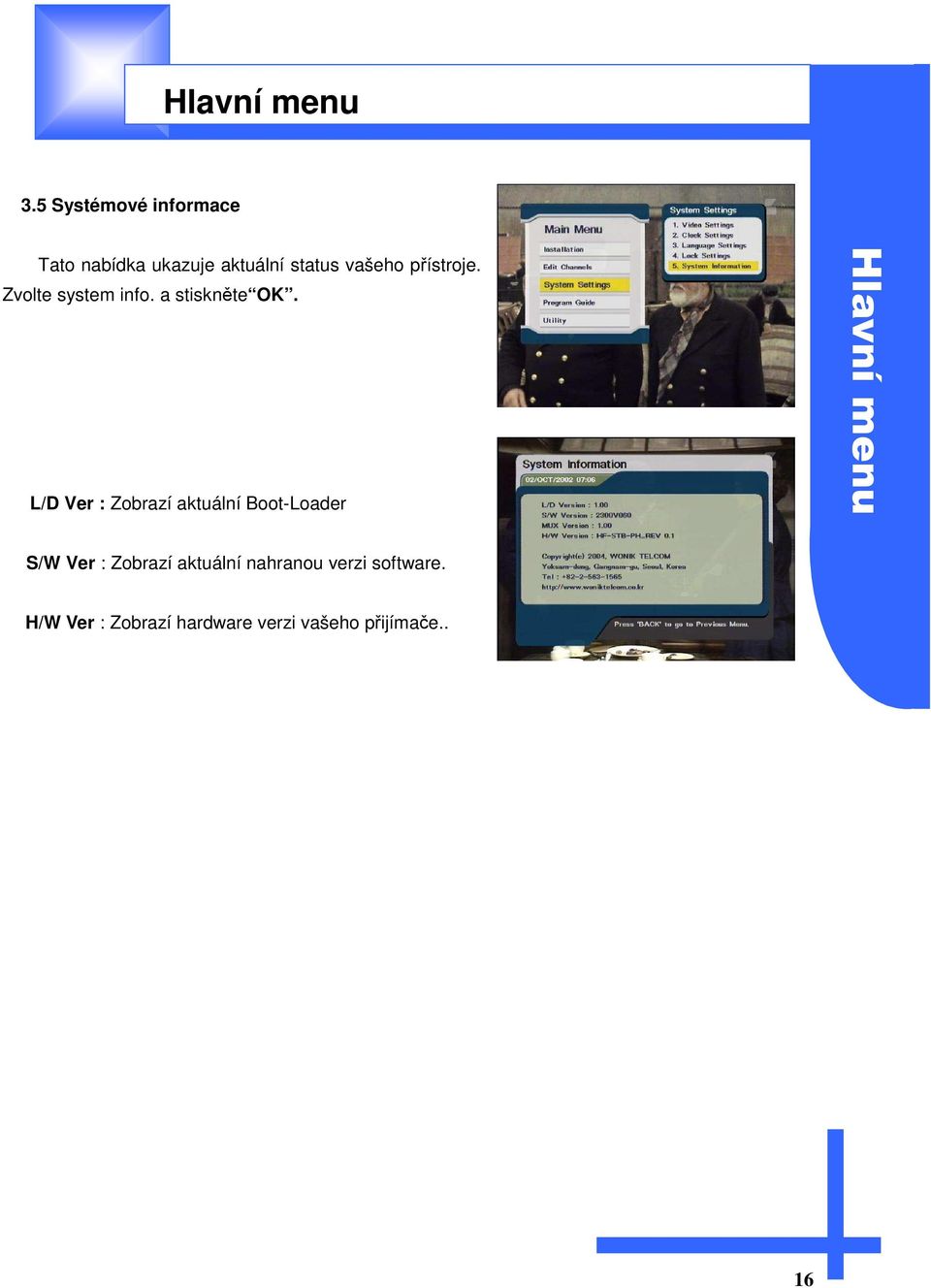

17 Hlavní menu 3.5 Systémové informace Tato nabídka ukazuje aktuální status vašeho přístroje. Zvolte system info. a stiskněte OK. L/D Ver : Zobrazí aktuální Boot-Loader Hlavní menu S/W Ver : Zobrazí aktuální nahranou verzi software. H/W Ver : Zobrazí hardware verzi vašeho přijímače.. 16

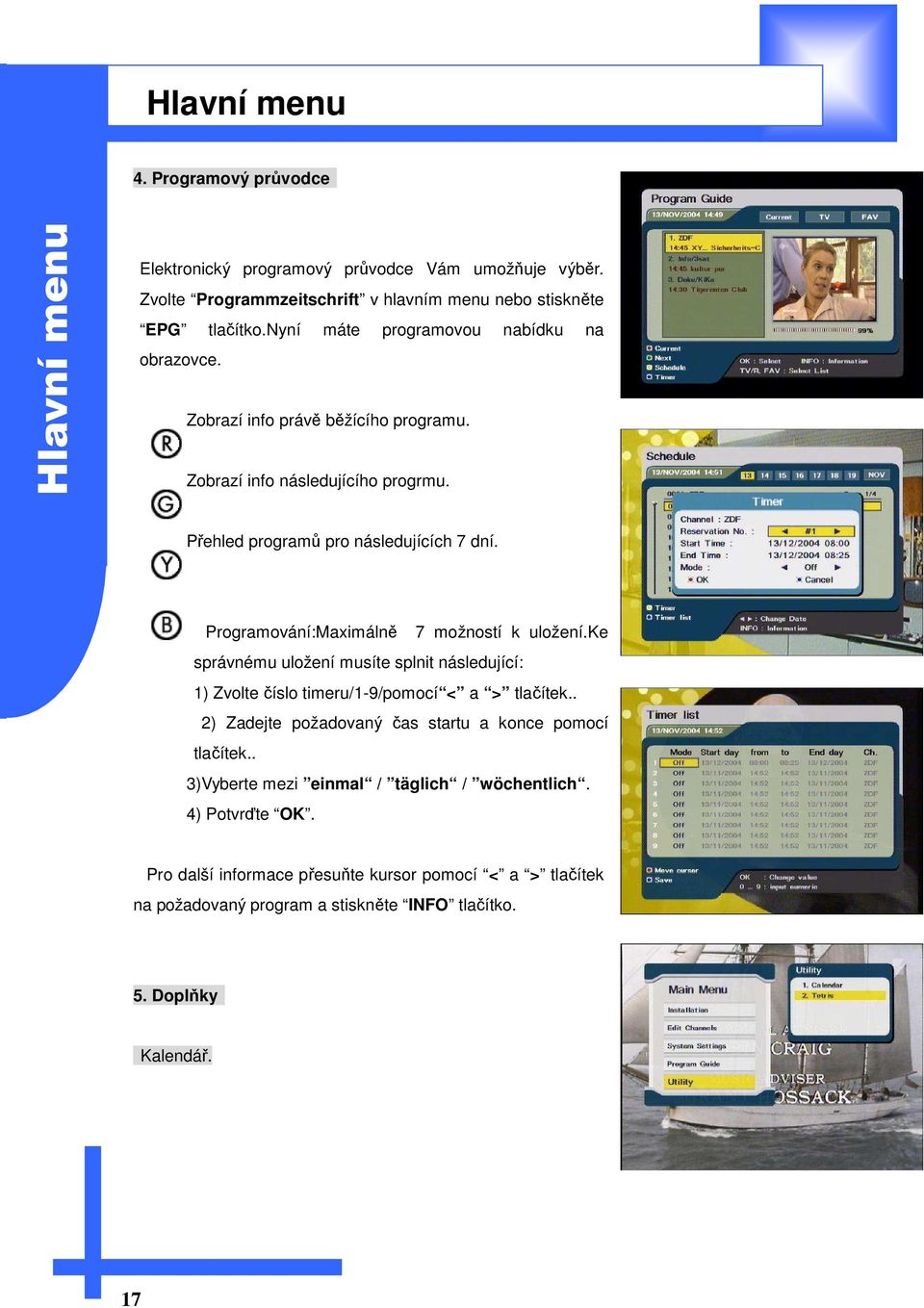

18 Hlavní menu 4. Programový průvodce Hlavní menu Elektronický programový průvodce Vám umožňuje výběr. Zvolte Programmzeitschrift v hlavním menu nebo stiskněte EPG tlačítko.nyní máte programovou nabídku na obrazovce. Zobrazí info právě běžícího programu. Zobrazí info následujícího progrmu. Přehled programů pro následujících 7 dní. Programování:Maximálně 7 možností k uložení.ke správnému uložení musíte splnit následující: 1) Zvolte číslo timeru/1-9/pomocí < a > tlačítek.. 2) Zadejte požadovaný čas startu a konce pomocí tlačítek.. 3)Vyberte mezi einmal / täglich / wöchentlich. 4) Potvrďte OK. Pro další informace přesuňte kursor pomocí < a > tlačítek na požadovaný program a stiskněte INFO tlačítko. 5. Doplňky Kalendář. 17

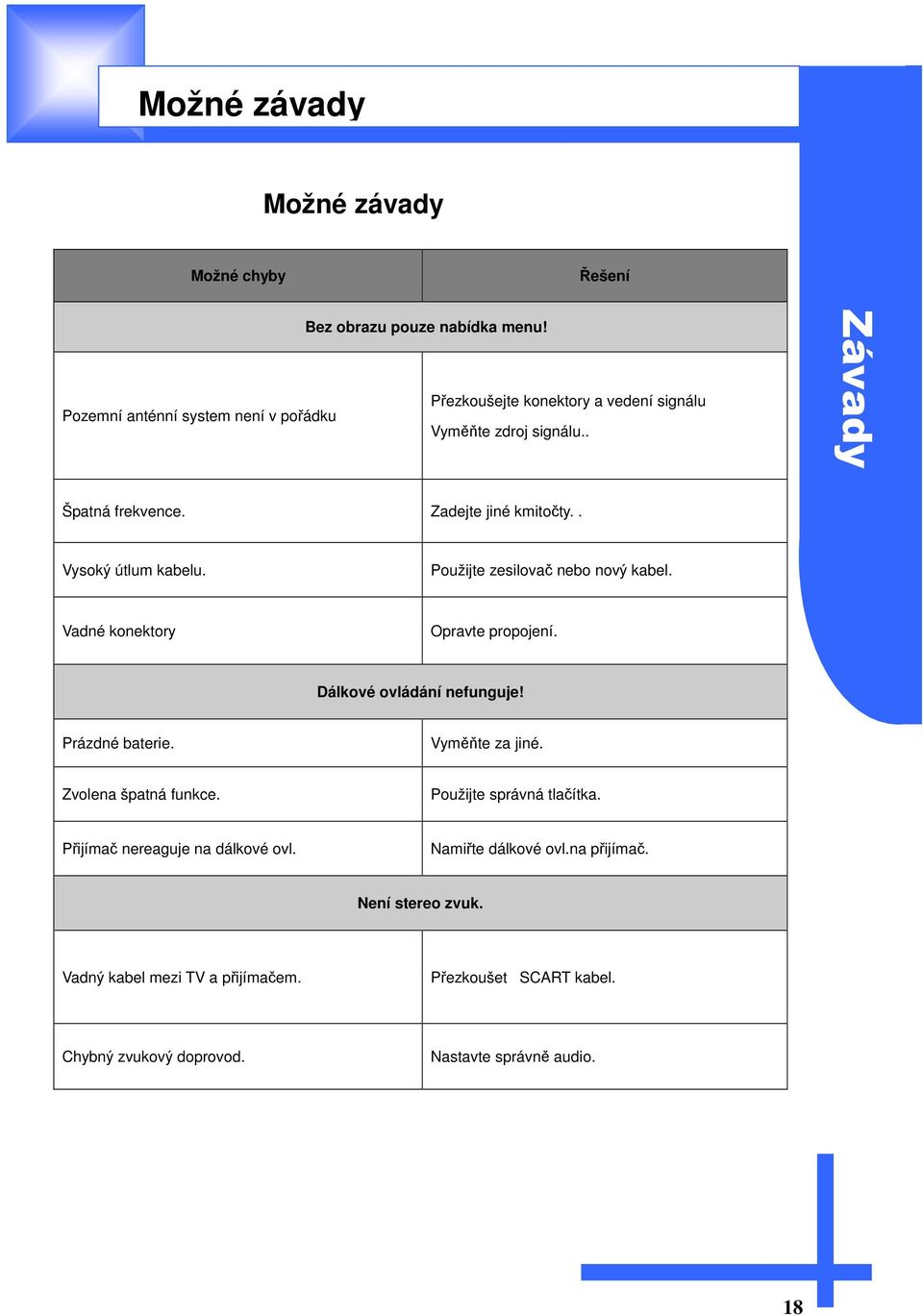

19 Možné závady Možné závady Možné chyby Řešení Bez obrazu pouze nabídka menu! Přezkoušejte konektory a vedení signálu Pozemní anténní system není v pořádku Vyměňte zdroj signálu.. Závady Špatná frekvence. Zadejte jiné kmitočty.. Vysoký útlum kabelu. Použijte zesilovač nebo nový kabel. Vadné konektory Opravte propojení. Dálkové ovládání nefunguje! Prázdné baterie. Vyměňte za jiné. Zvolena špatná funkce. Použijte správná tlačítka. Přijímač nereaguje na dálkové ovl. Namiřte dálkové ovl.na přijímač. Není stereo zvuk. Vadný kabel mezi TV a přijímačem. Přezkoušet SCART kabel. Chybný zvukový doprovod. Nastavte správně audio. 18

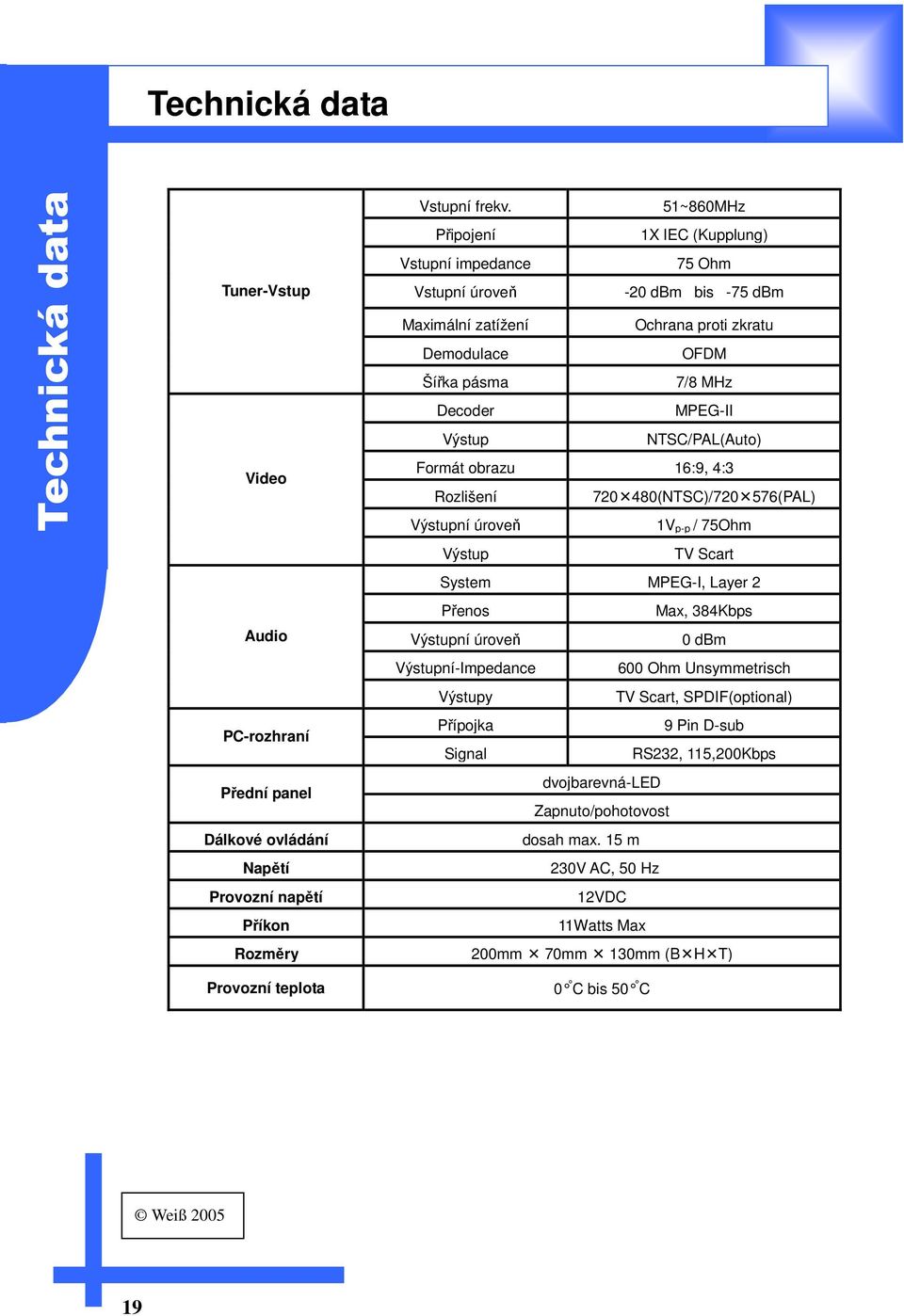

20 Technická data Technická data Tuner-Vstup Video Audio PC-rozhraní Přední panel Dálkové ovládání Napětí Provozní napětí Příkon Rozměry Provozní teplota Vstupní frekv. 51~860MHz Připojení 1X IEC (Kupplung) Vstupní impedance 75 Ohm Vstupní úroveň -20 dbm bis -75 dbm Maximální zatížení Ochrana proti zkratu Demodulace OFDM Šířka pásma 7/8 MHz Decoder MPEG-II Výstup NTSC/PAL(Auto) Formát obrazu 16:9, 4:3 Rozlišení (NTSC)/ (PAL) Výstupní úroveň 1V p-p / 75Ohm Výstup TV Scart System MPEG-I, Layer 2 Přenos Max, 384Kbps Výstupní úroveň 0 dbm Výstupní-Impedance 600 Ohm Unsymmetrisch Výstupy TV Scart, SPDIF(optional) Přípojka 9 Pin D-sub Signal RS232, 115,200Kbps dvojbarevná-led Zapnuto/pohotovost dosah max. 15 m 230V AC, 50 Hz 12VDC 11Watts Max 200mm 70mm 130mm (B H T) 0 C bis 50 C Weiß
