NATAHOVACÍ KONTEJNERY TYPU AVIA

Transkript

1 NATAHOVACÍ KONTEJNERY TYPU AVIA Kontejnery s pevnými bočnicemi Kontejnery se sklopnými bočnicemi Kontejnery se sedlovou střechou plné bočnice Kontejnery se sedlovou střechou síťované bočnice Kontejnery s vrchními víky

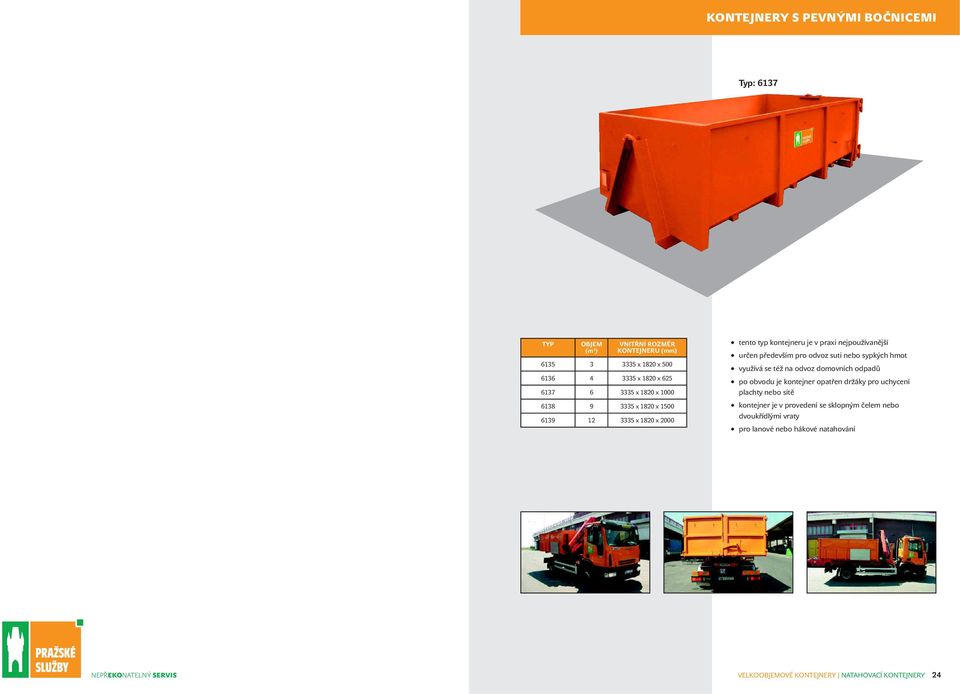

2 KONTEJNERY S PEVNÝMI BOČNICEMI Typ: 6137 TYP OBJEM (m 3 ) VNITŘNÍ ROZMĚR KONTEJNERU (mm) x 1820 x x 1820 x x 1820 x x 1820 x x 1820 x 2000 tento typ kontejneru je v praxi nejpoužívanější určen především pro odvoz suti nebo sypkých hmot využívá se též na odvoz domovních odpadů po obvodu je kontejner opatřen držáky pro uchycení plachty nebo sítě kontejner je v provedení se sklopným čelem nebo dvoukřídlými vraty pro lanové nebo hákové natahování VELKOOBJEMOVÉ KONTEJNERY NATAHOVACÍ KONTEJNERY 24

3 KONTEJNERY SE SKLOPNÝMI BOČNICEMI KONTEJNERY SE SEDLOVOU STŘECHOU PLNÉ BOČNICE Typ: 6144 Typ: 6130 TYP OBJEM (m 3 ) VNITŘNÍ ROZMĚR KONTEJNERU (mm) x 1820 x x 1820 x x 1820 x x 1820 x 2000 bočnice kontejneru jsou sklopné na obou stranách jsou vyjímatelné ze závěsů sklopné bočnice umožňují snadnější nakládání a vykládání obsahu kontejneru kontejner dodáváme v provedení se sklopným čelem nebo dvoukřídlými vraty pro lanové i hákové natahování pevná sedlová střecha s mírným sklonem konstrukce střechy tvoří ocelové profily (na přání lze štít střechy vybavit odvětráním) kontejner vhodný na sběr a transport odpadů, které je třeba zabezpečit před povětrnostními vlivy (papír, plast) hlavní rozměry: 3335 x 1820 x 2000/2100 mm VELKOOBJEMOVÉ KONTEJNERY NATAHOVACÍ KONTEJNERY 25

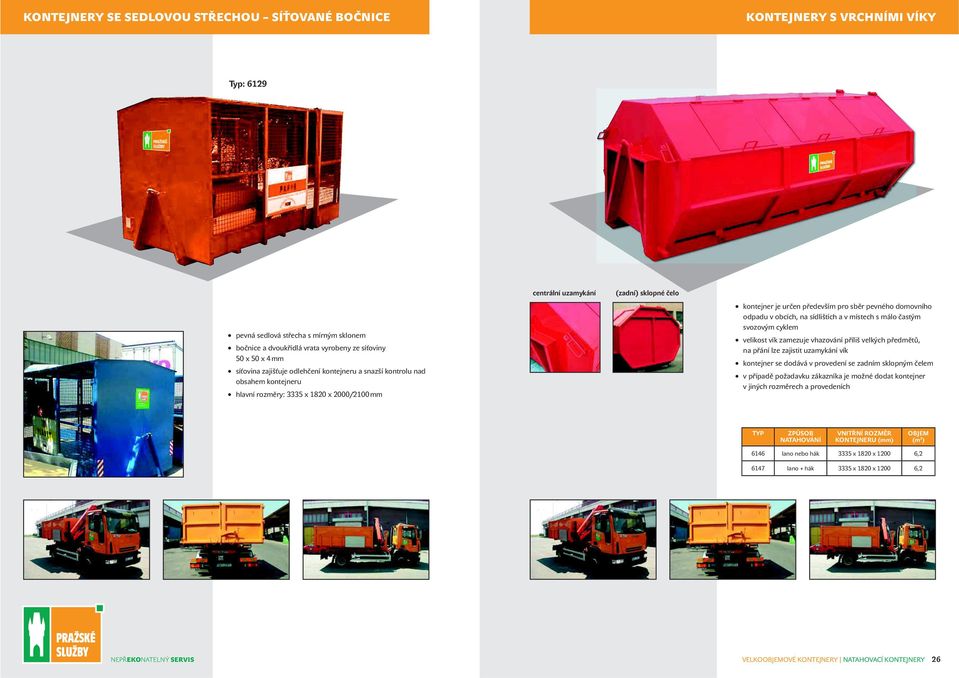

4 KONTEJNERY SE SEDLOVOU STŘECHOU SÍŤOVANÉ BOČNICE KONTEJNERY S VRCHNÍMI VÍKY Typ: 6129 centrální uzamykání (zadní) sklopné čelo pevná sedlová střecha s mírným sklonem bočnice a dvoukřídlá vrata vyrobeny ze síťoviny 50 x 50 x 4 mm síťovina zajišťuje odlehčení kontejneru a snazší kontrolu nad obsahem kontejneru hlavní rozměry: 3335 x 1820 x 2000/2100 mm kontejner je určen především pro sběr pevného domovního odpadu v obcích, na sídlištích a v místech s málo častým svozovým cyklem velikost vík zamezuje vhazování příliš velkých předmětů, na přání lze zajistit uzamykání vík kontejner se dodává v provedení se zadním sklopným čelem v případě požadavku zákazníka je možné dodat kontejner v jiných rozměrech a provedeních TYP ZPŮSOB NATAHOVÁNÍ VNITŘNÍ ROZMĚR KONTEJNERU (mm) OBJEM (m 3 ) 6146 lano nebo hák 3335 x 1820 x , lano + hák 3335 x 1820 x ,2 VELKOOBJEMOVÉ KONTEJNERY NATAHOVACÍ KONTEJNERY 26

5 NATAHOVACÍ KONTEJNERY TYPU ABROLL Standardní otevřené kontejnery Kontejnery s odklápěcím víkem na hever Uzavřené kontejnery s odklápěcími víky

6 STANDARDNÍ OTEVŘENÉ KONTEJNERY STANDARDNÍ OTEVŘENÉ KONTEJNERY TYP OBJEM (m 3 ) HMOTNOST (kg) VNITŘNÍ ROZMĚR KONTEJNERU (mm) , x 2300 x , x 2300 x , x 2300 x , x 2300 x , x 2300 x , x 2300 x , x 2300 x 1400 kontejnery jsou vyrobeny z uzavřených profilů 100 x 60 mm, opláštění je provedeno z plechu o síle 3 mm, dno kontejneru z plechu o síle 5 mm kontejnery mohou být vybaveny zadním sklopným čelem nebo dvoukřídlými vraty s uzavíracím mechanismem použití vhodné především pro odvoz sypkých materiálů a pevných odpadů povrchová úprava je standardně řešena jedním základním a jedním vrchním nátěrem v případě požadavku zákazníka je možné dodat kontejner v jiných rozměrech a provedeních TYP OBJEM (m 3 ) HMOTNOST (kg) VNITŘNÍ ROZMĚR KONTEJNERU (mm) , x 2300 x x 2300 x x 2300 x x 2300 x , x 2300 x , x 2300 x 1400 kontejnery jsou vyrobeny z uzavřených profilů 60 x 60 mm, opláštění je provedeno z plechu o síle 3 mm, dno kontejneru z plechu o síle 5 mm kontejnery mohou být vybaveny zadním sklopným čelem nebo dvoukřídlými vraty s uzavíracím mechanismem použití vhodné především pro odvoz sypkých materiálů a pevných odpadů v případě požadavku zákazníka je možné dodat kontejner v jiných rozměrech a provedeních , x 2300 x , x 2300 x , x 2300 x , x 2300 x , x 2300 x , x 2300 x , x 2300 x 1900 VELKOOBJEMOVÉ KONTEJNERY NATAHOVACÍ KONTEJNERY 28

7 KONTEJNERY S ODKLÁPĚCÍM VÍKEM NA HEVER UZAVŘENÉ KONTEJNERY S ODKLÁPĚCÍMI VÍKY centrální uzamykání TYP DÉLKA VÍKA (mm) víko je vyrobeno z ocelové konstrukce a ocelového plechu pohodlné zvedání víka zajišťuje hever orientaci víka (panty na levé či pravé straně) si může určit zákazník TYP VNITŘNÍ ROZMĚRY KONTEJNERU (mm) POČET VÍK (ks) OBJEM (m 3 ) x 2300 x x 2300 x kontejner je vybaven 6 8 víky, která jsou dvěma zámky centrálně uzamykatelná standardní vnitřní výška kontejneru je 1,5 m (celková cca 1,75 m) x 2300 x VELKOOBJEMOVÉ KONTEJNERY NATAHOVACÍ KONTEJNERY 29

8 VANOVÉ KONTEJNERY Vanové kontejnery Kontejnery s vyztuženou konstrukcí Kontejnery se sklopným čelem Kontejnery s odpruženými víky

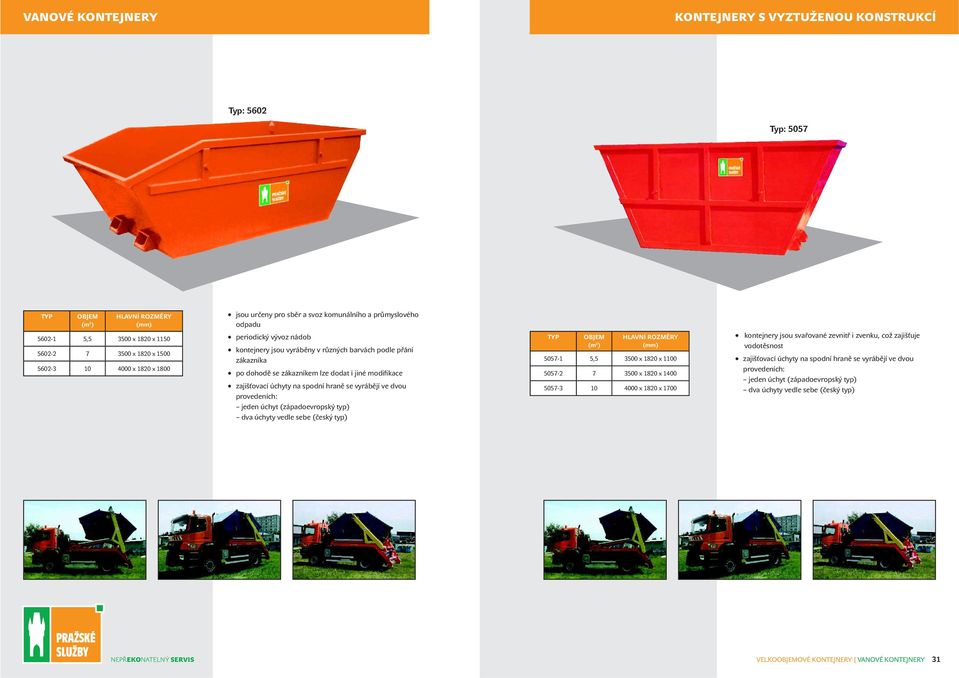

9 VANOVÉ KONTEJNERY KONTEJNERY S VYZTUŽENOU KONSTRUKCÍ Typ: 5602 Typ: 5057 TYP OBJEM (m 3 ) HLAVNÍ ROZMĚRY (mm) , x 1820 x x 1820 x x 1820 x 1800 jsou určeny pro sběr a svoz komunálního a průmyslového odpadu periodický vývoz nádob kontejnery jsou vyráběny v různých barvách podle přání zákazníka po dohodě se zákazníkem lze dodat i jiné modifikace zajišťovací úchyty na spodní hraně se vyrábějí ve dvou provedeních: jeden úchyt (západoevropský typ) dva úchyty vedle sebe (český typ) TYP OBJEM (m 3 ) HLAVNÍ ROZMĚRY (mm) , x 1820 x x 1820 x x 1820 x 1700 kontejnery jsou svařované zevnitř i zvenku, což zajišťuje vodotěsnost zajišťovací úchyty na spodní hraně se vyrábějí ve dvou provedeních: jeden úchyt (západoevropský typ) dva úchyty vedle sebe (český typ) VELKOOBJEMOVÉ KONTEJNERY VANOVÉ KONTEJNERY 31

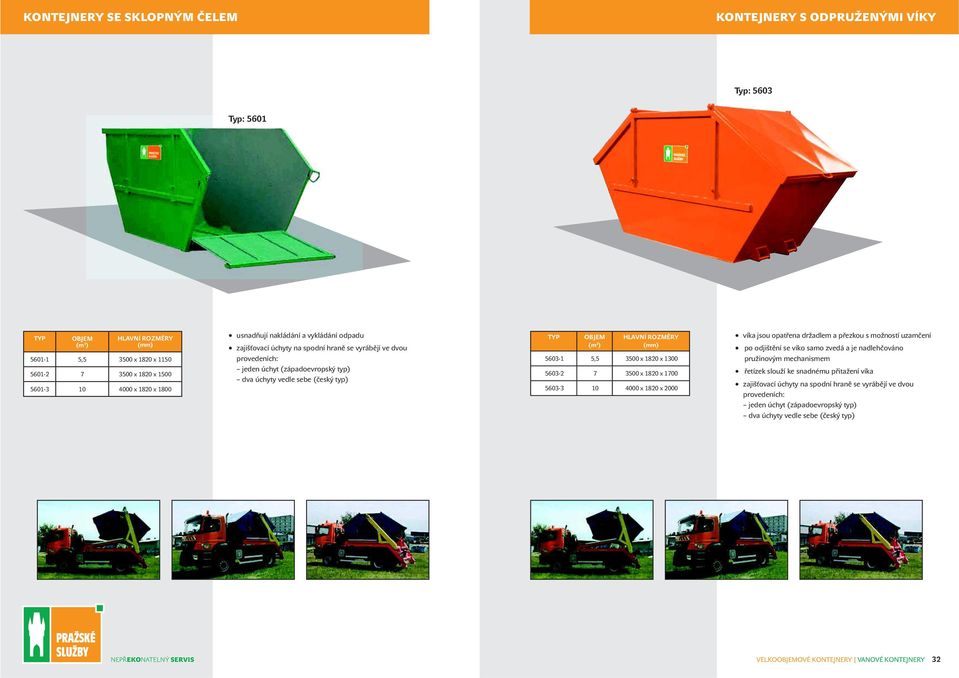

10 KONTEJNERY SE SKLOPNÝM ČELEM KONTEJNERY S ODPRUŽENÝMI VÍKY Typ: 5603 Typ: 5601 TYP OBJEM (m 3 ) HLAVNÍ ROZMĚRY (mm) , x 1820 x x 1820 x x 1820 x 1800 usnadňují nakládání a vykládání odpadu zajišťovací úchyty na spodní hraně se vyrábějí ve dvou provedeních: jeden úchyt (západoevropský typ) dva úchyty vedle sebe (český typ) TYP OBJEM (m 3 ) HLAVNÍ ROZMĚRY (mm) , x 1820 x x 1820 x x 1820 x 2000 víka jsou opatřena držadlem a přezkou s možností uzamčení po odjištění se víko samo zvedá a je nadlehčováno pružinovým mechanismem řetízek slouží ke snadnému přitažení víka zajišťovací úchyty na spodní hraně se vyrábějí ve dvou provedeních: jeden úchyt (západoevropský typ) dva úchyty vedle sebe (český typ) VELKOOBJEMOVÉ KONTEJNERY VANOVÉ KONTEJNERY 32

11 KONTEJNERY NA PASTOVITÉ ODPADY Natahovací kontejnery na pastovité odpady Vanový kontejner na pastovité odpady

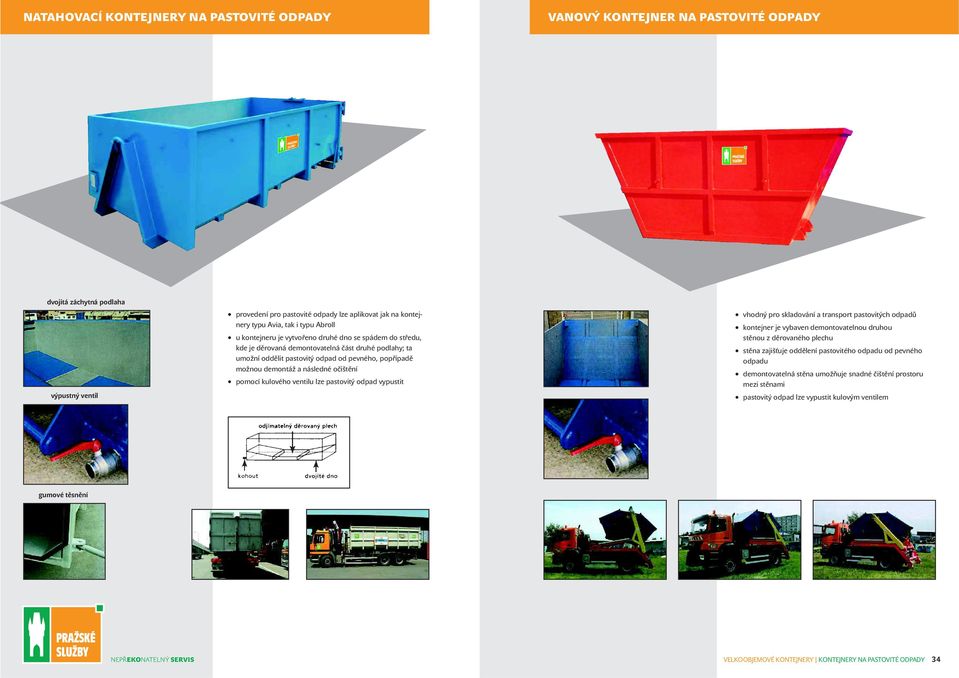

12 NATAHOVACÍ KONTEJNERY NA PASTOVITÉ ODPADY VANOVÝ KONTEJNER NA PASTOVITÉ ODPADY dvojitá záchytná podlaha výpustný ventil provedení pro pastovité odpady lze aplikovat jak na kontejnery typu Avia, tak i typu Abroll u kontejneru je vytvořeno druhé dno se spádem do středu, kde je děrovaná demontovatelná část druhé podlahy; ta umožní oddělit pastovitý odpad od pevného, popřípadě možnou demontáž a následné očištění pomocí kulového ventilu lze pastovitý odpad vypustit vhodný pro skladování a transport pastovitých odpadů kontejner je vybaven demontovatelnou druhou stěnou z děrovaného plechu stěna zajišťuje oddělení pastovitého odpadu od pevného odpadu demontovatelná stěna umožňuje snadné čištění prostoru mezi stěnami pastovitý odpad lze vypustit kulovým ventilem gumové těsnění VELKOOBJEMOVÉ KONTEJNERY KONTEJNERY NA PASTOVITÉ ODPADY 34

13 LISOVACÍ TECHNOLOGIE Mobilní samolisovací kontejnery Stacionární lisy Přípojné kontejnery Jednokomorové ruční lisy Dvoukomorové ruční lisy

14 MOBILNÍ SAMOLISOVACÍ KONTEJNERY Mobilní samolisovací kontejnery MSK 7,5 a 10 m 3 Mobilní samolisovací kontejnery ASK (10-24 m 3 ) Mobilní samolisovací kontejnery ASK 20 (HR/S) Mobilní samolisovací kontejner MPC 20

15 MOBILNÍ SAMOLISOVACÍ KONTEJNERY MSK 7,5 A 10 m 3 MOBILNÍ SAMOLISOVACÍ KONTEJNERY ASK (10 24 m 3 ) TECHNICKÉ SPECIFIKACE (MSK 7,5/MSK 10) Lisovací síla Provozní tlak Čas cyklu Rozměry d x š x v Příkon Napětí Jištění Hmotnost max. 32 t max. 240 bar cca 55 s 3870 x 2070 x 2322 mm/ 4470 x 2070 x 2322 mm 4/5,5 kw 3x 400 V 16 A 2330 kg/2745 kg Samolisovací kontejnery MSK 7,5 m 3 a 10 m 3 jsou určeny pro lisování a převoz komunálních a průmyslových odpadů. Kontejner je osazen klapkou, která je po celém obvodu utěsněna gumou. Lis MSK se ovládá pomocí tlačítek nebo pomocí dálkového ovládání či SMS. Cyklus lisování trvá cca 55 s a lisovací dobu lze nastavit podle přání zákazníka. Standardně je přednastaven na 10/60 min. Maximální lisovací síla je 32 t. Naplnění kontejneru na 80 % signalizuje žlutá kontrolka, při 100% naplnění dojde k automatickému zastavení lisování. TECHNICKÉ ÚDAJE ASK 10 ASK 20 ASK 24 Lisovací síla max. 31 t max. 31 t max. 31 t Pracovní tlak max. 240 bar max. 240 bar max. 240 bar Lisovací cyklus cca 55 s cca 55 s cca 55/40 s Délka 4470 mm 6600 mm 7040 mm Šířka 2450 mm 2450 mm 2450 mm Výška 2322 mm 2445 mm 2520 mm Příkon 5,5 kw 5,5 kw 5,5 kw Napětí 3x 400 V 3x 400 V 3x 400 V Jištění 16 A 16 A 16 A Hmotnost 3800 kg 4600 kg 4900 kg samolisovací kontejner s čelním nakladačem Samolisovací kontejner typu ASK je určen pro lisování a převoz směsných komunálních a průmyslových odpadů, kartonů a plastů. Mobilní samolisovací kontejnery se standardně vyrábějí ve verzích 10 m 3, 20 m 3 a 24 m 3. Stabilní spojení lisu s kontejnerem umožňuje operativní umístění stroje bez ohledu na podklad. Vyznačují se dlouhou životností, odolností a spolehlivostí. Kontejnery typu ASK jsou vybaveny pro lehkou manipulaci čtyřmi rolnami. Na přední straně lisu je umístěn polohovatelný hák určený pro natahování kontejneru na převozní vozidlo. Vrata jsou vybavena manipulačním hákem. Lis se ovládá pomocí tlačítek na ovládacím panelu. Na přání zákazníka je možné instalovat externí dálkové ovládání či ovládání přes SMS. Lisovací prostor může být osazen víkem. Kontejnery typu MSK se nakládají na vozidlo ramenovým nakladačem pomocí řetězů. Kontejnery jsou vybaveny úchyty pro zachycení řetězů. Volitelně lze lis vybavit pojezdovými rolnami l 770 l 240 l LISOVACÍ TECHNOLOGIE MOBILNÍ SAMOLISOVACÍ KONTEJNERY 37

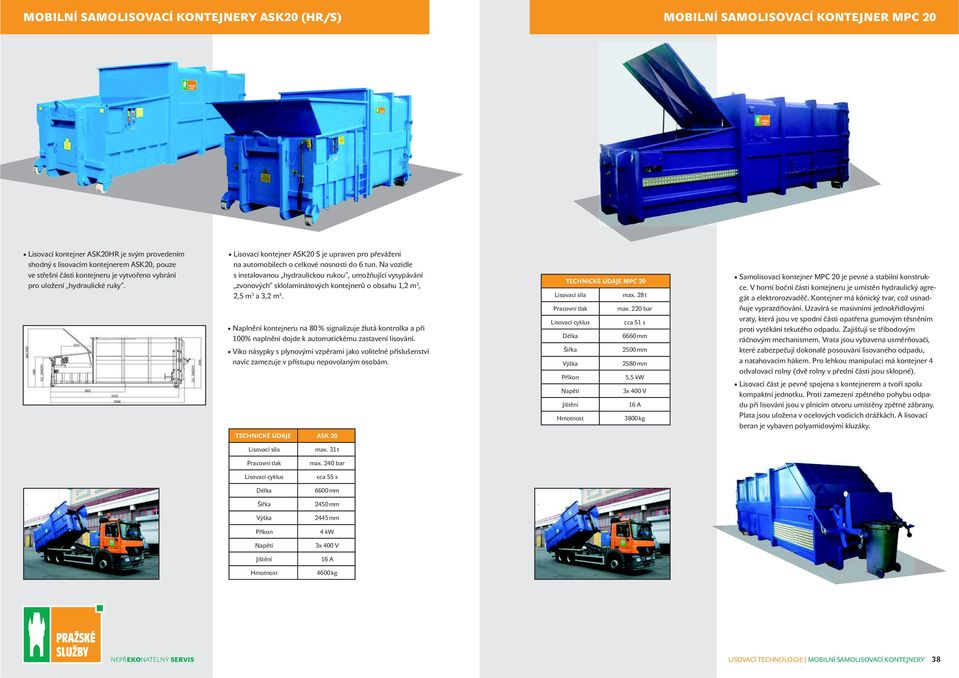

16 MOBILNÍ SAMOLISOVACÍ KONTEJNERY ASK20 (HR/S) MOBILNÍ SAMOLISOVACÍ KONTEJNER MPC 20 Lisovací kontejner ASK20HR je svým provedením shodný s lisovacím kontejnerem ASK20, pouze ve střešní části kontejneru je vytvořeno vybrání pro uložení hydraulické ruky. Lisovací kontejner ASK20 S je upraven pro převážení na automobilech o celkové nosnosti do 6 tun. Na vozidle s instalovanou hydraulickou rukou, umožňující vysypávání zvonových sklolaminátových kontejnerů o obsahu 1,2 m 3, 2,5 m 3 a 3,2 m 3. Naplnění kontejneru na 80 % signalizuje žlutá kontrolka a při 100% naplnění dojde k automatickému zastavení lisování. Víko násypky s plynovými vzpěrami jako volitelné příslušenství navíc zamezuje v přístupu nepovolaným osobám. TECHNICKÉ ÚDAJE ASK 20 TECHNICKÉ ÚDAJE MPC 20 Lisovací síla max. 28 t Pracovní tlak max. 220 bar Lisovací cyklus cca 51 s Délka 6660 mm Šířka 2500 mm Výška 2580 mm Příkon 5,5 kw Napětí 3x 400 V Jištění 16 A Hmotnost 3800 kg Samolisovací kontejner MPC 20 je pevné a stabilní konstrukce. V horní boční části kontejneru je umístěn hydraulický agregát a elektrorozvaděč. Kontejner má kónický tvar, což usnadňuje vyprazdňování. Uzavírá se masivními jednokřídlovými vraty, která jsou ve spodní části opatřena gumovým těsněním proti vytékání tekutého odpadu. Zajišťují se tříbodovým ráčnovým mechanismem. Vrata jsou vybavena usměrňovači, které zabezpečují dokonalé posouvání lisovaného odpadu, a natahovacím hákem. Pro lehkou manipulaci má kontejner 4 odvalovací rolny (dvě rolny v přední části jsou sklopné). Lisovací část je pevně spojena s kontejnerem a tvoří spolu kompaktní jednotku. Proti zamezení zpětného pohybu odpadu při lisování jsou v plnicím otvoru umístěny zpětné zábrany. Plata jsou uložena v ocelových vodicích drážkách. A lisovací beran je vybaven polyamidovými kluzáky. Lisovací síla max. 31 t Pracovní tlak max. 240 bar Lisovací cyklus cca 55 s Délka 6600 mm Šířka 2450 mm Výška 2445 mm Příkon 4 kw Napětí 3x 400 V Jištění 16 A Hmotnost 4600 kg LISOVACÍ TECHNOLOGIE MOBILNÍ SAMOLISOVACÍ KONTEJNERY 38

17 STACIONÁRNÍ LISY Stacionární lis SP 380 (LR/LH) 54 Stacionární lis SP 45 (LR/LH) 55

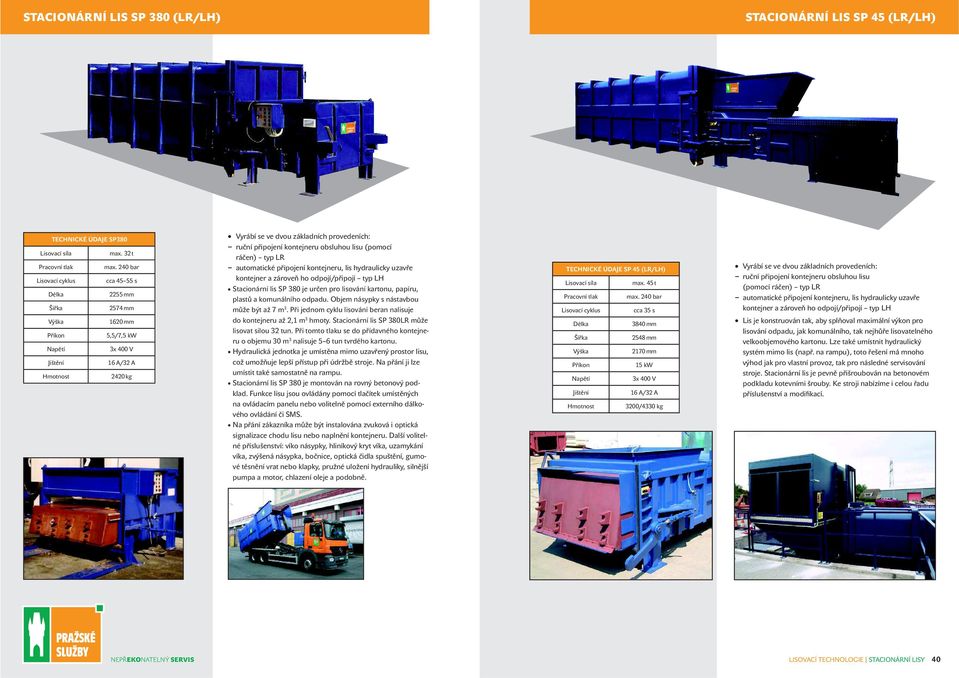

18 STACIONÁRNÍ LIS SP 380 (LR/LH) STACIONÁRNÍ LIS SP 45 (LR/LH) TECHNICKÉ ÚDAJE SP380 Lisovací síla max. 32 t Pracovní tlak max. 240 bar Lisovací cyklus cca s Délka 2255 mm Šířka 2574 mm Výška 1620 mm Příkon 5,5/7,5 kw Napětí 3x 400 V Jištění 16 A/32 A Hmotnost 2420 kg Vyrábí se ve dvou základních provedeních: ruční připojení kontejneru obsluhou lisu (pomocí ráčen) typ LR automatické připojení kontejneru, lis hydraulicky uzavře kontejner a zároveň ho odpojí/připojí typ LH Stacionární lis SP 380 je určen pro lisování kartonu, papíru, plastů a komunálního odpadu. Objem násypky s nástavbou může být až 7 m 3. Při jednom cyklu lisování beran nalisuje do kontejneru až 2,1 m 3 hmoty. Stacionární lis SP 380LR může lisovat silou 32 tun. Při tomto tlaku se do přídavného kontejneru o objemu 30 m 3 nalisuje 5 6 tun tvrdého kartonu. Hydraulická jednotka je umístěna mimo uzavřený prostor lisu, což umožňuje lepší přístup při údržbě stroje. Na přání ji lze umístit také samostatně na rampu. Stacionární lis SP 380 je montován na rovný betonový podklad. Funkce lisu jsou ovládány pomocí tlačítek umístěných na ovládacím panelu nebo volitelně pomocí externího dálkového ovládání či SMS. Na přání zákazníka může být instalována zvuková i optická signalizace chodu lisu nebo naplnění kontejneru. Další volitelné příslušenství: víko násypky, hliníkový kryt víka, uzamykání víka, zvýšená násypka, bočnice, optická čidla spuštění, gumové těsnění vrat nebo klapky, pružné uložení hydrauliky, silnější pumpa a motor, chlazení oleje a podobně. TECHNICKÉ ÚDAJE SP 45 (LR/LH) Lisovací síla max. 45 t Pracovní tlak max. 240 bar Lisovací cyklus cca 35 s Délka 3840 mm Šířka 2548 mm Výška 2170 mm Příkon 15 kw Napětí 3x 400 V Jištění 16 A/32 A Hmotnost 3200/4330 kg Vyrábí se ve dvou základních provedeních: ruční připojení kontejneru obsluhou lisu (pomocí ráčen) typ LR automatické připojení kontejneru, lis hydraulicky uzavře kontejner a zároveň ho odpojí/připojí typ LH Lis je konstruován tak, aby splňoval maximální výkon pro lisování odpadu, jak komunálního, tak nejhůře lisovatelného velkoobjemového kartonu. Lze také umístnit hydraulický systém mimo lis (např. na rampu), toto řešení má mnoho výhod jak pro vlastní provoz, tak pro následné servisování stroje. Stacionární lis je pevně přišroubován na betonovém podkladu kotevními šrouby. Ke stroji nabízíme i celou řadu příslušenství a modifikací. LISOVACÍ TECHNOLOGIE STACIONÁRNÍ LISY 40

19 PŘÍPOJNÉ KONTEJNERY Přípojné kontejnery ARK (LR/LH)

20 PŘÍPOJNÉ KONTEJNERY ARK (LR/LH) TECHNIC- KÉ ÚDAJE ARK 20 ARK 25 ARK 30 Délka 4812 mm 6332 mm 7102 mm Šířka 2380 mm 2380 mm 2380 mm Výška 2445 mm 2445 mm 2445 mm Obsah 20 m 3 25 m 3 30 m 3 Hmotnost 2948 kg 3275 kg 3778 kg Provedení LR (ruční) Kontejner k lisu připojuje obsluha manuálně pomocí ráčny a před odpojením naplněného kontejneru ho obsluha ručně uzavře trubkami. Otvor ve vratech se přetahuje sítí nebo plachtou, která zabraňuje vypadávání odpadu při přepravě. Provedení LH (automat) Kontejner se k lisu připojuje automaticky hydraulickými háky a po připojení dojde k otevření posuvného uzávěru. Po naplnění kontejneru dojde k jeho automatickému uzavření pomocí gilotiny a odpojení od lisu. Provedení LR K lisům SP 380 a SP 45 dodáváme přípojné kontejnery ARK o objemech 20 m 3, 25 m 3 a 30 m 3. Kontejnery mají kónické boční stěny a mají standardně zabudováno mechanické zařízení řetězová stěna, které slouží k uvolnění slisovaného materiálu při jeho vysypávání. Nájezdové dráhy se montují před lis a umožňují plynulé navedení kontejneru k lisu. Provedení LH LISOVACÍ TECHNOLOGIE PŘÍPOJNÉ KONTEJNERY 42

21 JEDNOKOMOROVÉ RUČNÍ LISY Hydraulický balíkovací lis L30-1 Hydraulický balíkovací lis L3-VK Hydraulický balíkovací lis L5-V (s výklopnou komorou) Hydraulický balíkovací lis L5-1 Hydraulický balíkovací lis PL-K1

22 HYDRAULICKÝ BALÍKOVACÍ LIS L30-1 snadné plnění zajišťují plnicí přední výsuvné dveře otočné kolo zajišťuje bezpečné otevírání dveří zvláště u velmi rozpínavých materiálů je vhodný pro obchody a firmy, kde je třeba upravit velké množství odpadu ideální pro nakládání pouze s jedním druhem odpadu TECHNICKÉ PARAMETRY L30-1 Lisovací síla [t] 30 Lisovací tlak [kg/cm²] 3,13 Rozměr plnicího otvoru [mm] Rozměr komory (š h v) [mm] Max. rozměr balíku (š h v) [mm] Výška hrany pro plnění [mm] 1190 Objem komory [mm] 1,478 Hmotnost balíku [kg] ) Hodinový výkon [kg/hod.] ) Počet vázacích míst [ks] 4 Čas lisovacího cyklu [s] 59 Příkon/napětí [kw/v] 5,5/3x 400 Hmotnost stroje [kg] 1510 Rozměr stroje (š h v) [mm] Přepravní rozměry (š h v) [mm] ) podle druhu lisovaného materiálu 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) LISOVACÍ TECHNOLOGIE JEDNOKOMOROVÉ RUČNÍ LISY 44

23 HYDRAULICKÝ BALÍKOVACÍ LIS L3-VK HYDRAULICKÝ BALÍKOVACÍ LIS L5-V (S VÝKLOPNOU KOMOROU) nejmenší hydraulický balíkovací lis na trhu i přes malé rozměry a malý lisovací tlak 3 tuny je výborným pomocníkem hlavně v menších obchodech, firmách a zkrátka všude tam, kde je třeba upravit menší množství odpadu velkou výhodou je velmi malá zastavěná plocha a snadná rozšiřitelnost použitím dalších lisovacích komor na kolečkách pomocí speciální formy lze také lisovat vlhký nebo drobný odpad do pytle malý balíkovací lis s výklopnou komorou unikátní systém výklopné komory výrazně šetří půdorysnou plochu a zároveň zajišťuje pohodlné plnění vhodný pro obchody a firmy, kde je třeba upravit větší množství odpadu ideální pro nakládání s jedním druhem odpadu TECHNICKÉ PARAMETRY L5-V TECHNICKÉ PARAMETRY L3-VK Lisovací síla [t] 5 Lisovací síla [t] 3 Lisovací tlak [kg/cm²] 1,25 Rozměr plnicího otvoru [mm] Rozměr komory (š h v) [mm] Max. rozměr balíku (š h v) [mm] Výška hrany pro plnění [mm] 1060 Objem komory [mm] 0,211 Hmotnost balíku [kg] ) Hodinový výkon [kg/hod.] ) Počet vázacích míst [ks] 2 Čas lisovacího cyklu [s] 30 Příkon/napětí [kw/v] 1,5/230 Hmotnost stroje [kg] 231 Rozměr stroje [mm] Přepravní rozměry (včetně palety) [mm] ) podle druhu lisovaného materiálu 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) Lisovací tlak [kg/cm²] 1,43 Rozměr plnicího otvoru [mm] Rozměr komory (š h v) [mm] Max. rozměr balíku (š h v) [mm] Výška hrany pro plnění [mm] 860 Objem komory [mm] 0,312 Hmotnost balíku [kg] ) Hodinový výkon [kg/hod.] ) Počet vázacích míst [ks] 3 Čas lisovacího cyklu [s] 30 Příkon/napětí [kw/v] 1,5/230 Hmotnost stroje [kg] 308 Rozměr stroje [mm] Přepravní rozměry [mm] ) podle druhu lisovaného materiálu 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) LISOVACÍ TECHNOLOGIE JEDNOKOMOROVÉ RUČNÍ LISY 45

24 HYDRAULICKÝ BALÍKOVACÍ LIS L5-1 HYDRAULICKÝ BALÍKOVACÍ LIS PL-K1 TECHNICKÉ PARAMETRY L5-1 Lisovací síla (t) 5 Lisovací tlak (n/m 2 ) 1,21 Rozměr plnicího otvoru (mm) 750 x 550 Rozměr lisovací komory š x h x v (mm) 750 x 550 x 900 malý balíkovací lis s parkovací dráhou, díky které ho lze snadno rozšířit o další komory je vhodný pro menší obchody a firmy, kde je třeba upravit malé množství odpadu je ideální pro začínající provozy s perspektivou nárůstu druhů či množství odpadu pozice komor a parkovací dráhy lze libovolně kombinovat podle místních dispozic Objem komory (m 3 ) 0,371 Rozměr balíku š x h x v (mm) 750 x 550 x 800 Hmotnost balíku (kg) ) Hodinový výkon (kg/hod.) ) Počet vázacích míst (ks) 3 Čas lisovacího cyklu (s) 30 Příkon/napětí (kw/v) 1,5/230 Hmotnost stroje (kg) 420 Rozměr stroje (mm) 2000 x 890 x 1970 jedná se o lis s jednou lisovací výklopnou komorou součástí lisovací hlavy je hydraulický válec s lisovací deskou, hydraulický agregát, ovládací panel lisovaný odpad je možné svázat vázací páskou a slisovaný balík následně pomocí vozíku vyvézt z lisu velikost lisovací komory: 620 x 550 x 800 mm Výška hrany pro plnění (mm) 1300 Přepravní rozměry (mm) 2000 x 890 x ) podle druhu lisovaného odpadu 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) TECHNICKÉ PARAMETRY PL-K1 Lisovací síla (kn) 50 Provozní tlak (bar) 150 Čas cyklu (s) 25 Objem 1 cyklu Výkon 1 cyklu Výkon motoru (kw) 1,5 Velikost balíku: šířka: 1200 mm výška: mm hloubka: 800 mm Objem kontejneru Rozměry d x š x v (mm) 1200 x 1100 x 2000 Hmotnost (kg) 355 Jištění 16 A LISOVACÍ TECHNOLOGIE JEDNOKOMOROVÉ RUČNÍ LISY 46

25 DVOUKOMOROVÉ RUČNÍ LISY Hydraulický balíkovací lis L5-2 Hydraulický balíkovací lis L20-2 Hydraulický balíkovací lis L30-2 Hydraulický balíkovací lis PL-K2

26 HYDRAULICKÝ BALÍKOVACÍ LIS L5-2 HYDRAULICKÝ BALÍKOVACÍ LIS L20-2 TECHNICKÉ PARAMETRY L20-2 Lisovací síla [t] 20 TECHNICKÉ PARAMETRY L5-2 Lisovací tlak [kg/cm²] 2,59 Lisovací síla (t) 5 Rozměr plnicího otvoru [mm] Lisovací tlak (n/m 2 ) 1,3 Rozměr komory (š h v) [mm] Rozměr plnicího otvoru (mm) 750 x 550 Max. rozměr balíku (š h v) [mm] Rozměr lisovací komory š x h x v (mm) 750 x 550 x 900 Výška hrany pro plnění [mm] 1470 Objem komory (m 3 ) 0,371 Objem komory [mm] 0,862 největší z řady malých lisů s dvěma komorami je vhodný především pro lisování více druhů odpadů např. karton a fólie umožňuje snadné třídění odpadu přímo do každé komory bez potřeby jeho skladování na jiném místě vhodný pro malé a střední původce odpadu důmyslná konstrukce umožňuje budoucí snadné rozšíření o další komory Rozměr balíku š x h x v (mm) 750 x 550 x 800 Hmotnost balíku (kg) ) Hodinový výkon (kg/hod.) ) Počet vázacích míst (ks) 3 Čas lisovacího cyklu (s) 30 Příkon/napětí (kw/v) 1,5/230 Hmotnost stroje (kg) 559 Rozměr stroje (mm) 2000 x 890 x ) podle druhu lisovaného odpadu 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) 20tunový velký balíkovací lis se dvěma komorami je vhodný především pro lisování více druhů materiálu např. karton a fólie umožňuje snadné třídění odpadu přímo do každé komory bez potřeby jeho skladování na jiném místě důmyslná konstrukce umožňuje budoucí snadné rozšíření o další komory vhodný pro středně velké původce odpadu Hmotnost balíku [kg] ) Hodinový výkon [kg/hod.] ) Počet vázacích míst [ks] 4 Čas lisovacího cyklu [s] 28 Příkon/napětí [kw/v] 5,5/3x 400 Hmotnost stroje [kg] 1500 Rozměr stroje (š h v) [mm] Přepravní rozměry (š h v) [mm] ) podle druhu lisovaného materiálu 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) L LISOVACÍ TECHNOLOGIE DVOUKOMOROVÉ RUČNÍ LISY 48

27 HYDRAULICKÝ BALÍKOVACÍ LIS L30-2 HYDRAULICKÝ BALÍKOVACÍ LIS PL-K2 30tunový velký balíkovací lis se dvěma komorami je vhodný především pro lisování více druhů materiálu např. karton a fólie umožňuje snadné třídění odpadu přímo do každé komory bez potřeby jeho skladování na jiném místě důmyslná konstrukce umožňuje budoucí snadné rozšíření o další komory vhodný pro středně velké původce odpadu TECHNICKÉ PARAMETRY L30-2 Lisovací síla [t] 30 Lisovací tlak [kg/cm²] 3,13 Rozměr plnicího otvoru [mm] Rozměr komory (š h v) [mm] Max. rozměr balíku (š h v) [mm] Výška hrany pro plnění 1) podle druhu lisovaného materiálu [mm] 2) podle rozměrů a druhu jeho měrné hmotnosti, třídění a způsobu plnění (počet osob, dopravník apod.) 1010 přední plnění 1690 horní plnění Objem komory [mm] 1,267 Hmotnost balíku [kg] ) Hodinový výkon [kg/hod.] ) Počet vázacích míst [ks] 4 Čas lisovacího cyklu [s] 59 Příkon/napětí [kw/v] 5,5/3x 400 Hmotnost stroje [kg] 2150 Rozměr stroje (š h v) [mm] Přepravní rozměry (š h v) [mm] jedná se o lis se dvěma lisovacími komorami, přičemž stavebnicové provedení lisu dává možnost provedení lisu se třemi, popřípadě čtyřmi lisovacími komorami podle přání a potřeb zákazníka pojezdové dráhy umožňují ruční přestavování lisovací hlavy nad jednotlivé lisovací komory stejně jako PL-K1, tak i PL-K2 umožňuje převázání slisovaného balíku vázací páskou a vyvezení slisovaného balíku pomocí vozíku z lisu ven velikost lisovací komory: 740 x 550 x 990 mm TECHNICKÉ PARAMETRY PL-K2 Lisovací síla (kn) 50 Provozní tlak (bar) 150 Čas cyklu (s) 25 Objem 1 cyklu Výkon 1 cyklu Výkon motoru (kw) 1,5 Objem kontejneru Rozměry d x š x v (mm) 2000 x 1100 x 2000 Velikost balíku: šířka: 1200 mm výška: mm hloubka: 800 mm Hmotnost (kg) 680 Jištění 16 A LISOVACÍ TECHNOLOGIE DVOUKOMOROVÉ RUČNÍ LISY 49
