Kapotované motorgenerátory - typ kapoty T43, T45, T46

Transkript

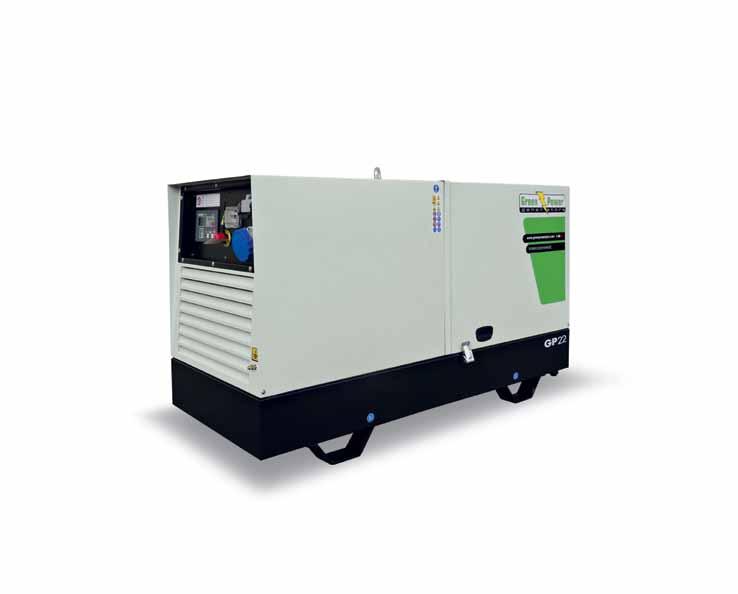

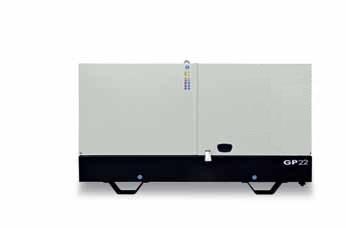

1 Kapotované motorgenerátory - typ kapoty T43, T45, T46 Robustní závěsné oko pro snadnou manipulaci Snadno přístupný ovládací panel Zvukotěsná kapota otevíratelná nahoru s volitelným objemem je vestavěná v rámu, plnící hrdlo je umístěno uvnitř kapoty T x 700 x 1000 T45 T4 6 Rozměry 1750 x 700 x x 700 x 1000 Oko pro uzamykání kapoty visacím zámkem Elektrický panel umístěný na boční straně Boční mřížka pro vstup vzduchu Přední mřížka pro výstup vzduchu Elektrický panel umístěný na čelní straně Zadní mřížka pro vstup vzduchu Přední mřížka pro výstup vzduchu Robustní svařovaný rám s vestavěnou palivovou nádrží Nalévací hrdlo a víčko nádrže uvnitř kapoty Podpěrné nohy pro snadnou manipulaci zdvihacím mechanizmem Otvory v nohách pro upevnění stroje Zvukotěsná kapota s krytím IP 23 z uhlíkaté oceli Části kapoty vyrobené ohýbáním a svařováním, sestavené do celku pomocí šroubů a nýtů z nerezové oceli Tloušťka nátěru větší než 100 μ Zvukotěsný izolační materiál třídy 1 Rezidentní tlumič výfuku s útlumem -30 db(a) umístěný uvnitř kapoty Flexibilní výfukové potrubí tepelně izolované a kryté hliníkovou fólií Výstup výfuku spalin ukotven na rámu Uzamykatelné obě části kapoty Centrální závěsné oko (odnímatelné) Elektrický přístrojový panel s ovládáním na boční nebo čelní straně Ochrana panelu před deštěm Vstup vzduchu na boční / zadní straně Výstup vzduchu na přední straně

2 Kapotované motorgenerátory - typ kapoty T55, T60, T62, T65, T70, T80, T85 Robustní závěsné oko pro snadnou msnipulaci Ochrana dveří proti dešti Flexibilní výfukové potrubí uvnitř kapoty je tepelně izolované Částečně průhledné dveře pro přístup k rozvaděči a ovládacímu panelu s volitelným objemem vestavěná v rámu Vstup pro kabely ve spodní části dveří krytý gumou T55 T60 T62 T65 T70 T80 T x 700 x x 870 x x 1000 x x 1000 x x 1000 x x 1100 x x 1100 x 1650 Uzamykatelné víčko nádrže přístupné zvenku Výstup chladicího vzduchu v horní části kapoty snižuje hluk, rezidentní tlumič výfuku je umístěn v oddělené části kapoty Velké uzamykatelné dveře z obou stran kapoty Mřížka pro vstup vzduchu v čelní části kapoty Mřížka pro vstup vzduchu v boční části kapoty Robustní svařovaný rám s vestavěnou palivovou nádrží (volitelný objem nádrže) Nalévací hrdlo nádrže s uzamykatelným víčkem přístupné zvenku Podpěrné nohy pro manipulaci zdvihacím mechanizmem Otvory v nohách pro upevnění stroje Zvukotěsná kapota s krytím IP 23 z uhlíkaté oceli Části kapoty vyrobené ohýbáním a svařováním Kapota sestavená do celku pomocí šroubů a nýtů z nerezové oceli Tloušťka nátěru nad 100 μ Materiál třídy 1 zvukotěsné izolace kapoty Tlumič výfuku spalin s útlumem -30 db(a) umístěný v oddělené části kapoty Flexibilní výfukové potrubí tepelně izolované bandáží a kryté hliníkovou fólií Výstup chladicího vzduchu a spalin v horní části kapoty, výfuk spalin chráněn proti dešti přetlakovou klapkou Centrální závěsné odnímatelné oko Odnímatelný kryt v kapotě umístěný nad chladičem slouží pro plnění chladicí kapalinou Rozvaděč s ovládacím panelem a přístroji na boční straně pod uzamykatelnými dvířky Přihrádka pro dokumentaci na vnitřní straně dveří přístrojového panelu Všechny dveře kapoty vybaveny uzamykatelným zámkem a gumovým těsněním proti zatékání vody Vstupní otvor pro kabely je chráněn ve spodní části dveří gumou Boční mřížka pro vstup vzduchu do je konstruována proti zatékání dešťové vody Odnímatelný kryt na zadní straně kapoty pro servisní přístup k alternátoru Odnímatelný kryt na čelní straně kapoty pro servisní přístup k tlumiči výfuku spalin

3 Kapotované motorgenerátory - typ kapoty T87, T88, T90, T100, T105 4 závěsná oka pro manipulaci Ochranná lišta nad dveřmi proti dešti Dveře pro servisní přístup Výfukové potrubí uvnitř kapoty je tepelně izolované Částečně průhledné dveře pro přístup k rozvaděči a ovládání s volitelným objemem vestavěná v rámu Vstup pro kabely krytý gumou Dvoukřídlé uzamykatelné dveře z obou stran kapoty Výstup chladicího vzduchu v horní části kapoty, rezidentní tlumič výfuku je umístěn v odděleném prostoru kapoty T x 1200 x 1930 Elektrický panel v čelní části kapoty Vstupy kabelů v bočních částech kapoty Tlumič výfuku spalin s útlumem 30dB(A) T87 T90 T100 T x 1300 x x 1250 x x 1450 x x 1600 x 2300 Elektrický panel v boční části kapoty Vstupy kabelů v bočních částech kapoty Tlumič výfuku spalin s útlumem 30dB(A) Robustní svařovaný rám s vestavěnou palivovou nádrží (volitelný objem nádrže) Nalévací hrdlo nádrže přístupné zevnitř kapoty Podpěrné nohy pro manipulaci zdvihacím mechanizmem Otvory v nohách pro upevnění stroje Zvukotěsná kapota s krytím IP 23 z uhlíkaté oceli Části kapoty vyrobené ohýbáním a svařováním Kapota sestavená do celku pomocí šroubů a nýtů z nerezové oceli Tloušťka nátěru větší než 100 μ Materiál třídy 1 zvukotěsné izolace kapoty Tlumič výfuku spalin s útlumem -30 db(a) umístěný v oddělené části kapoty Flexibilní výfukové potrubí tepelně izolované bandáží a kryté hliníkovou fólií Výstup chladicího vzduchu a spalin v horní části kapoty, vyústění výfuku spalin chráněno proti dešti přetlakovou klapkou Čtyři závěsná odnímatelná oka Rozvaděč s ovládacím panelem a přístroji na boční straně pod uzamykatelnými dveřmi kapoty Přihrádka pro dokumentaci na vnitřní straně dveří k přístrojového panelu Všechny dveře kapoty vybavené zámkem a gumovým těsněním proti zatékání Vstupní otvor pro kabely je chráněn ve spodní části dveří gumou Boční mřížky pro vstup vzduchu do kapoty jsou konstruovány proti zatékání dešťové vody Odnímatelný kryt na zadní straně kapoty pro servisní přístup k alternátoru Odnímatelný kryt na čelní straně kapoty pro servisní přístup k tlumiči výfuku

4 Kapotované motorgenerátory - typ kapoty T110, T125, T135, T140 Ochranná lišta nad dveřmi proti dešti Částečně průhledné dveře pro přístup k rozvaděči a ovládání 4 závěsná oka pro manipulaci Flexibilní výfukové potrubí uvnitř kapoty tepelně izolované s volitelným objemem vestavěná v rámu Dvoukřídlé uzamykatelné dveře z obou stran kapoty T110 T125 T135 T x 1900 x x 1900 x x 2270 x x 2270 x 2550 Výstup chladicího vzduchu v horní části kapoty, rezidentní tlumič výfuku je umístěn v odděleném prostoru kapoty Elektrický panel v čelní části kapoty Rezidentní tlumiče výfuku spalin v samostatné části kapoty Elektrický panel v čelní části kapoty Rezidentní tlumiče výfuku spalin v samostatné části kapoty Robustní svařovaný rám s vestavěnou palivovou nádrží (volitelný objem nádrže) Nalévací hrdlo nádrže přístupné zevnitř kapoty Otvory v rámu pro manipulaci zdvihacím mechanizmem Otvory v rámu pro upevnění stroje Zvukotěsná svařovaná kapota z uhlíkaté oceli Kapota sestavená do celku pomocí šroubů a nýtů z nerezové oceli Tloušťka nátěru větší než 100 μ Materiál třídy 1 zvukotěsné izolace kapoty Tlumiče výfuku spalin s útlumem -45dB(A) umístěné v oddělené části kapoty Flexibilní výfukové potrubí tepelně izolované bandáží a kryté hliníkovou fólií Výstup chladicího vzduchu a spalin v horní části kapoty, vyústění výfuků spalin chráněno proti dešti přetlakovou klapkou Čtyři závěsná odnímatelná závěsná oka Rozvaděč s ovládacím panelem a přístroji na čelní straně pod uzamykatelnými dveřmi kapoty Přihrádka pro dokumentaci na vnitřní straně dveří k přístrojovému panelu Všechny dveře kapoty vybavené uzamykatelným zámkem a gumovým těsněním proti zatékání vody Boční mřížky pro vstup vzduchu do kapoty jsou konstruovány proti zatékání dešťové vody Odnímatelný kryt na zadní straně kapoty pro servisní přístup k alternátoru Odnímatelný kryt na boční straně kapoty pro servisní přístup k tlumiči výfuku spalin

5 Kapoty se zvýšenou protihlukovou izolací na úroveň 55 db(a) Mřížka vstupu vzduchu v odhlučněném provedení Mřížka výstupu vzduchu v odhlučněném provedení 4 závěsná oka (odnímatelná) Rezidentní tlumič hluku -45 db(a) v oddělené části kapoty přístupný po odejmutí krytu Externí nouzové stop tlačítko Zvýšená protihluková izolace vnitřního prostoru kapoty Částečně průhledné dveře pro přístup k rozvaděči a ovládacímu panelu Vstup pro kabely v rámu s volitelným objemem vestavěná v rámu Uzamykatelná dveře z obou stran kapoty GP (výkon) GP22 GP33-44 GP50-66 GP GP GP GP GP GP880 Orientační rozměry (mm) 2100 x 900 x x 1100 x x 1200 x x 1300 x x 1300 x x 1600 x x 1900 x x 2270 x x 2270 x 2700

6 Odhlučněné kontejnery Neodhlučněné a odhlučněné kryty Neodhlučněný kryt GREEN BOX W29 GREEN BOX W39 GREEN BOX W49 GREEN BOX W x2100x x2100x x2250x x2250x2550 GP (max. výkon) GP176 GP280 GP700 GP810 CGS 20 CGS 20HC CGS 30 CGS 30HC CGS 40 CGS 40HC 6058x2438x x2438x x2438x x2438x x2438x x2438x2896 Kontejner - technický popis GP (max. výkon) GP700 GP1260 (se standardní nádrží) GP1260 GP1650 GP1870 GP2530 Neodhlučněný kryt - technický popis Odhlučněný kryt GREEN BOX S29 GREEN BOX S39 GREEN BOX S49 GREEN BOX S59 Povrchová úprava proti povětrnostním vlivům Široké dveře pro servisní přístup Protiskluzová podlaha Vstup vzduchu boční mřížkou a výstup vzduchu zadní mřížkou Tlumič výfuku umístěný uvnitř Vnější tlačítko nouzového stopu 4 závěsná oka (odnímatelná) Otvory v rámu pro manipulaci zdvihacím mechanizmem 2900x2100x x2100x x2250x x2250x2550 GP (max. výkon) GP55 GP220 GP560 GP810 Kontejner vyrobený dle ISO 668 s rohovými bloky dle ISO 1161 Protiskluzová podlaha, střecha a stěny z vlnitého plechu tl. 1,5 mm Stěny z vnitřní strany obložené zvukoizolačním materiálem třídy 1 Ochranný nátěr v barvě RAL 7035 s polyesterovým lakováním Robustní uzamykatelné dveře s panickými uzavíratelnými klikami Zvukotěsné provedení vstupu a výstupu vzduchu Volitelné tlumiče výfuku spalin dle požadavku zákazníka Boční mřížka sání vzduchu a horní výstup vzduchu chráněny proti vnikání ptáků a hlodavců Volitelné vybavení Vnitřní elektroinstalace Další dveře Topné těleso s prostorovým termostatem Otevíratelné žaluzie s motorickým pohonem Homologace RINA Odhlučněný kryt - technický popis Povrchová úprava proti povětrnostním vlivům Široké dveře pro servisní přístup Protiskluzová podlaha Vstup vzduchu boční mřížkou a výstup vzduchu zadní mřížkou Tlumič výfuku umístěný uvnitř krytu Protihluková izolace na úroveň db(a) v 7 m Vnější tlačítko nouzového stopu 4 závěsná oka (odnímatelná) Otvory v rámu pro manipulaci zdvihacím mechanizmem
