Puškinova 26, 785 01 Šternberk Elektrické a mechanické systémy otevírání oken

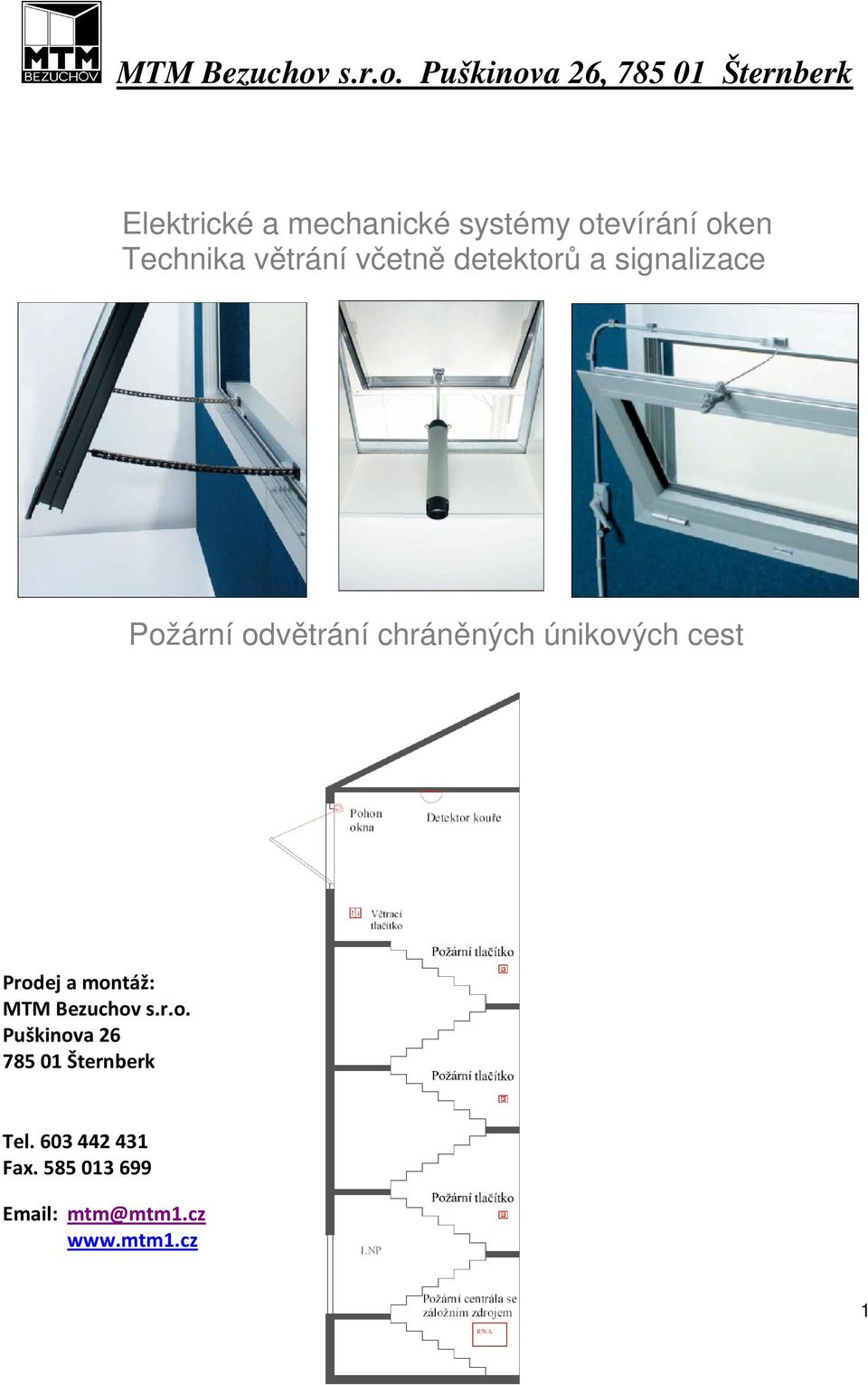

1 MTM Bezuchov s.r.o. Puškinova 26, Šternberk Elektrické a mechanické systémy otevírání oken Technika větrání včetně detektorů a signalizace Požární odvětrání chráněných únikových cest Prodej a montáž: MTM Bezuchov s.r.o. Puškinova Šternberk Tel Fax mtm@mtm1.cz 1

2 Obsah: Denní větrání Mechanické otvírače... Elektrické řetězové otvírače... Elektrické lineární otvírače... Příslušenství Požární odvětrání Systémy požárního odvětrání

3 MECHANICKÉ OTVÍRAČE ZÁMKOVÝ OTVÍRAČ Zámkový otvírač je jednodušší variantou řetězového mechanického OTVÍRAČE pro okna se závěsem dole. Ovládacím mechanismem je klička, která pomocí lanka případně spirálového kabelu vedeného v trubkách, ovládá západku zámkového mechanismu. Systém se dodává v soupravách s lankem o délce 3 m, 4,5 m a 6 m. V případě nutnosti delšího vedení se dodává po komponentech se spirálovým kabelem až do výšky 30m.Zámkový otvírač se vyrábí v bílém, černém a šedém provedení. 3

Ovládacím mechanismem je klička, která pomocí lanka případně spirálového kabelu vedeného v trubkách, ovládá západku

4 MECHANICKÉ OTVÍRAČE Rozměry zámku: Souprava se zámkovým otvíračem: Položk a Název Plochý ovladač [ks] Zámkový otvírač [ks] Kabel [m] Kulatá trubka [m] Podpěra [ks] Jistící pružina [ks] Spojovací část [ks] Koncová trubka [ks] Koncová podpěra [ks] Dé lk a s oupravy 3m 4,5m 6m m 4,5m 6m 3m 4,5m 6m Možnosti použití s rozbočovacím dílem: 4

[ks] Spojovací část [ks] Koncová trubka [ks] Koncová podpěra [ks] Dé lk a s oupravy 3m 4,5m 6m 1 1

5 MECHANICKÉ OTVÍRAČE ŘETĚZOVÝ OTVÍRAČ MECHANICKÝ Mechanický řetězový otvírač je vhodný pro všechny druhy oken (plastová, hliníková, dřevěná i ocelová) a jejich zavěšení. Ovládacím mechanismem je klička, která pomocí spirálového kabelu vedeném v trubce ovládá otevírání a zavírání okna. Řetězové OTVÍRAČE lze ve vertikální rovině propojit bez rozbočovacího mechanismu a ovládat tak otvírání více oken z jednoho místa. V případě oken širších než 1500 mm se doporučuje použít dvou řetězových otvíračů. Otvírače dodáváme v provedeních pro zdvih 250 mm a 380 mm. Barevné provedení je omezeno pouze na bílou, černou a šedou barvu. Rozměry: 5

Řetězové OTVÍRAČE lze ve vertikální rovině propojit bez rozbočovacího mechanismu a ovládat tak otvírání více oken z jednoho místa.

6 MECHANICKÉ OTVÍRAČE Možnosti použití: Okno s panty nahoře Okno s panty dole Možnost otevírání více oken s jednou kličkou: 6

7 MECHANICKÉ OTVÍRAČE TELESKOPICKÉ VŘETENO Teleskopické vřeteno je určeno k otvírání střešních oken a světlíků s možností maximálního provozního zatížení 600 N. Největší možný zdvih je 310 mm. Vřeteno se ovládá klikou, která se zasune do koncového oka vřetene a otáčivým pohybem se okno otevírá. Kliky dodáváme v délkách 1500 mm až 3000 mm. Povrchová úprava vřetene je stříbrný chrom. Rozměry: 7

Vřeteno se ovládá klikou, která se zasune do koncového oka vřetene a otáčivým pohybem se okno

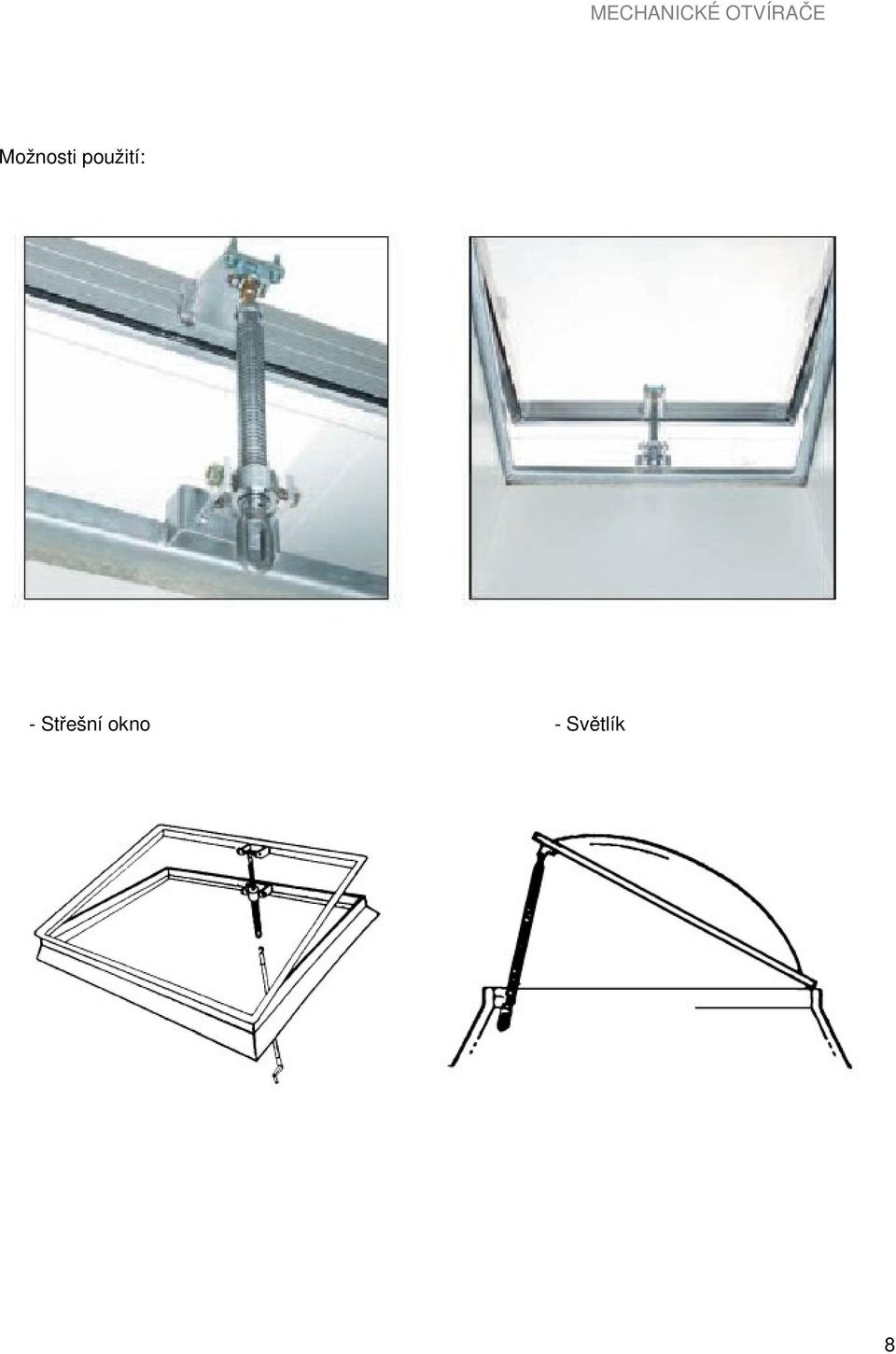

8 MECHANICKÉ OTVÍRAČE Možnosti použití: - Střešní okno - Světlík 8

9 MECHANICKÉ OTVÍRAČE ŘETĚZOVÝ OTVÍRAČ CAT Mechanický řetězový otvírač CAT vhodný pro střešní okna, světlíky a okna s panty nahoře otvíravé ven. Max. zdvih otvírače je průměrně 280mm. Lze instalovat ruční kličku nebo očko k manipulaci s tyčí. Manipulační tyče jsou dodávány v délkách 1500 až 3000 mm. Otvírač se dodává v bílé, černé a šedé barvě. Manipulační tyč se dodává v barvě bílé a černé. Rozměry: 9

Lze instalovat ruční kličku nebo očko k manipulaci s tyčí.

10 ŘETĚZOVÉ ELEKTRICKÉ POHONY Možnosti použití: Okna otvíravá dovnitř s panty dole Uchycení na rám (nutno přiobjednat Z konzolu) Okna otvíravá dovnitř s panty dole Uchycení na křídlo Okna otvíravá ven s panty nahoře Uchycení na rám Okna otvíravá ven s panty dole Uchycení na rám Střešní okna s panty nahoře nebo uprostřed Příklad montáže na křídlo Typy motorů: Název Zdvih Síla Tlak/Tah U Rozměry Obrázek 250 mm 180N / 200N Nova 380 mm 90N / 200N 250 mm 200N / 200N Supernova 380 mm 200N / 200N 300 mm 250N / 250N Vega 300 mm 250N / 250N 10

Uchycení na rám Střešní okna s panty nahoře nebo uprostřed Příklad montáže na křídlo Typy motorů: Název Zdvih Síla Tlak/Tah U Rozměry

11 Název Zdvih Síla Tlak/Tah U Rozměry Obrázek 250 mm 180N / 300N Sintesi 380 mm 250 mm 90N / 300N 180N / 300N 380 mm 90N / 300N 110 mm 300N / 300N 200 mm 300N / 300N 300 mm 300N / 300N Kato 400mm 110 mm 300N / 300N 300N / 300N 200 mm 300N / 300N 300 mm 300N / 300N 400 mm 300N / 300N 500 mm 300N / 300N Quasar 500 mm 300N / 300N 500 mm 600N / 600N Twin Quasar-S 500 mm 600N / 600N 450 mm 400N / 400N 600 mm 400N / 400N Supermaster 800 mm 450 mm 400N / 300N 400N / 400N 600 mm 400N / 400N 800 mm 400N / 300N Twin Master 380 mm 700N / 700N 250 mm 600N / 600N 400 mm 600N / 600N 500 mm 400N / 600N 600 mm 300N / 600N 800 mm 200N / 600N KSA 1000 mm 250 mm 100N / 600N 600N / 600N dle zdv ihu 400 mm 600N / 600N 500 mm 400N / 600N 600 mm 300N / 600N 800 mm 200N / 600N 1000 mm 100N / 600N 400 mm 1200N / 1200N KSA- TWIN 500 mm 800N / 1200N 600 mm 800N / 1200N 11

600 mm 400N / 400N Supermaster 800 mm 450 mm 400N / 300N 400N / 400N 600 mm 400N / 400N 800 mm 400N / 300N Twin Master 380 mm 700N / 700N 250 mm 600N / 600N 400 mm 600N / 600N 500 mm 400N / 600N 600

12 MAX - PŘÍMOČARÝ MOTOR Pohon je určen k otevírání oken nebo klapky pro účely ventilace. Technické údaje: Napětí Jm. proud Síla v tlaku Síla v tahu Zdvih Rychlost posunu Třída ochrany 230 V AC 0,7 A 180 N / 250 mm 450 N 180 / 300 / 500 mm 20 mm/s IP 65 Rozměry: 12

proud Síla v tlaku Síla v tahu Zdvih Rychlost posunu Třída

13 Možnosti použití: 13

14 RACK - PŘÍMOČARÝ MOTOR Elektrický lineární pohon Rack je určen k otevírání oken, pásových a bodových světlíků, má oddělenou elektrickou a mechanickou část a proto je vhodný pro použití i v místech s vyšší vzdušnou vlhkostí. K ovládání je možno použít tlačítko případně dálkové ovládání. Je vyráběn se zdvihem od 180 mm až do 1000 mm. Dodáváme v provedení 24 V DC i 230 V AC. Barevně je proveden v stříbrném eloxu. Technické údaje: 230 V AC Napětí230 V AC Jm. proud0,2 A Síla v tlaku 650 N Zdvih180/350/550/750/1000 mm Rychlost7,5 mm/s Třída ochrany IP V DC Napětí24 V DC Jm. proud1a Síla v tlaku650 N Zdvih180/350/550/750/1000 mm Rychlost7,5 mm/s Třída ochrany IP 55 14

Dodáváme v provedení 24 V DC i 230 V AC. Barevně je proveden v stříbrném eloxu. Technické údaje: 230 V AC Napětí230 V AC Jm.

15 Rozměry: Možnosti použití: U těžkých křídel lze přidat mechanickou jednotku a propojit pomocí tyče: 15

16 Okno se závěsem nahoře Světlík Žaluzie horizontální Žaluzie vertikální Posuvné okno s DualRackem Světlík s použitím DualRacku 16

17 FORCE - PŘÍMOČARÝ MOTOR Pohony jsou určeny pro elektrické dálkové ovládání oken a klapek pro odvod kouře a tepla a pro účely denního větrání. Technické údaje: Napětí: Zdvih: Síla: Rychlost : Max. proud: Třída ochrany: Bezpečnostní pojistka: 24 V DC ± 10% 500/750/1000 mm 1000 N ~ 6 mm/s ~1A IP 65 elektronická přetěžovací Rozměry: 17

Technické údaje: Napětí: Zdvih: Síla: Rychlost : Max.

18 Možnosti použití: 18

19 ULYSSES - PŘÍMOČARÝ MOTOR Pohony jsou určeny pro elektrické dálkové ovládání oken a klapek pro odvod kouře a tepla a pro účely denního větrání. Technické údaje: Napětí Zdvih Síla Rychlost Elektrický příkon Třída ochrany 24 V DC ± 10 % 300 mm (12 ) 300 N (66 lb) 30 mm/s ~1 A IP 65 Rozměry: 19

20 Možnosti použití: 20

21 KLAPPARM - RAMENOVÝ MOTOR Elektromotorické dálkové ovládání oken a klapek pro odvod kouře a tepla a pro účely větrání. Lze použít pro otevření světlíků o více jak 90. Technické údaje: Napětí: Proud při plném zatížení: Vypínací proud: Síla v tlaku/tahu: Jmenovitá blokační síla: Zdvih: Zkrácení zdvihu: Vypínání: Hlučnost : Provozní teplota: Životnost: Funkce motoru: Zatížení v čase: Seřizování při blokaci: Ochrana: Velikost: 24 V DC (+25% / -15%) 1,2 A 1,25 A 800 N / 800 N N 600 mm 550, 450, 350 a 250 mm elektronické 70 db (A) 1 m -5 C 110 C zdvihů při jmenovitém zatížení otevírat proti jmenovitému zatížení Zavírat s podporou jmenovitého zatížení 30% po dobu 30 min v 2 min intervalech vysílán signál k otevření IP x 135 x 43 21

22 Možnosti použití: Všechny typy oken: Otevírání světlíů o 90 a více: 22

23 PŘÍSLUŠENSTVÍ Větrací centrálu lze dodat k libovolnému počtu pohonů. Veškeré parametry a příslušenství lze upravit dle individuálních požadavků zákazníka. Výstup nebo. Jako novinka je v našem sortimentu zařazeno čidlo vítr + světlo(tma): 23

24 POŽÁRNÍ ODVĚTRÁNÍ CHÚC A 24

25 POŽÁRNÍ ODVĚTRÁNÍ CHÚC A SYSTÉM PO OKNA S PANTY NA STRANĚ (otvíravá dovnitř a ven) úhel otevření: 0 až 90 systém: se záložním zdrojem plocha otvoru pro odvětrání: 2 m2 odvětrání CHÚC A dle ČSN pohon okna: pístový motor EA-L 300mm, 500N + elektrický zámek ZVE-UNI 25

26 POŽÁRNÍ ODVĚTRÁNÍ CHÚC A SYSTÉM PO SKLOPNÁ OKNA S PANTY DOLE (otvíravá ven) úhel otevření: 0 až 90 systém: se záložním zdrojem plocha otvoru pro odvětrání: 2 m2 odvětrání CHÚC A dle ČSN pohon okna: řetězový motor na rámu okna 26

27 POŽÁRNÍ ODVĚTRÁNÍ CHÚC A SYSTÉM PO SKLOPNÁ OKNA S PANTY DOLE (otvíravá dovnitř a ven) úhel otevření: 0 až 90 systém: se záložním zdrojem plocha otvoru pro odvětrání: 2 m2 odvětrání CHÚC A dle ČSN pohon okna: pístový motor EA-L, pro nízká okna štěrbinový motor EA-L/S, případně doplněné elektrickým zámkem ZVE-UNI 27
