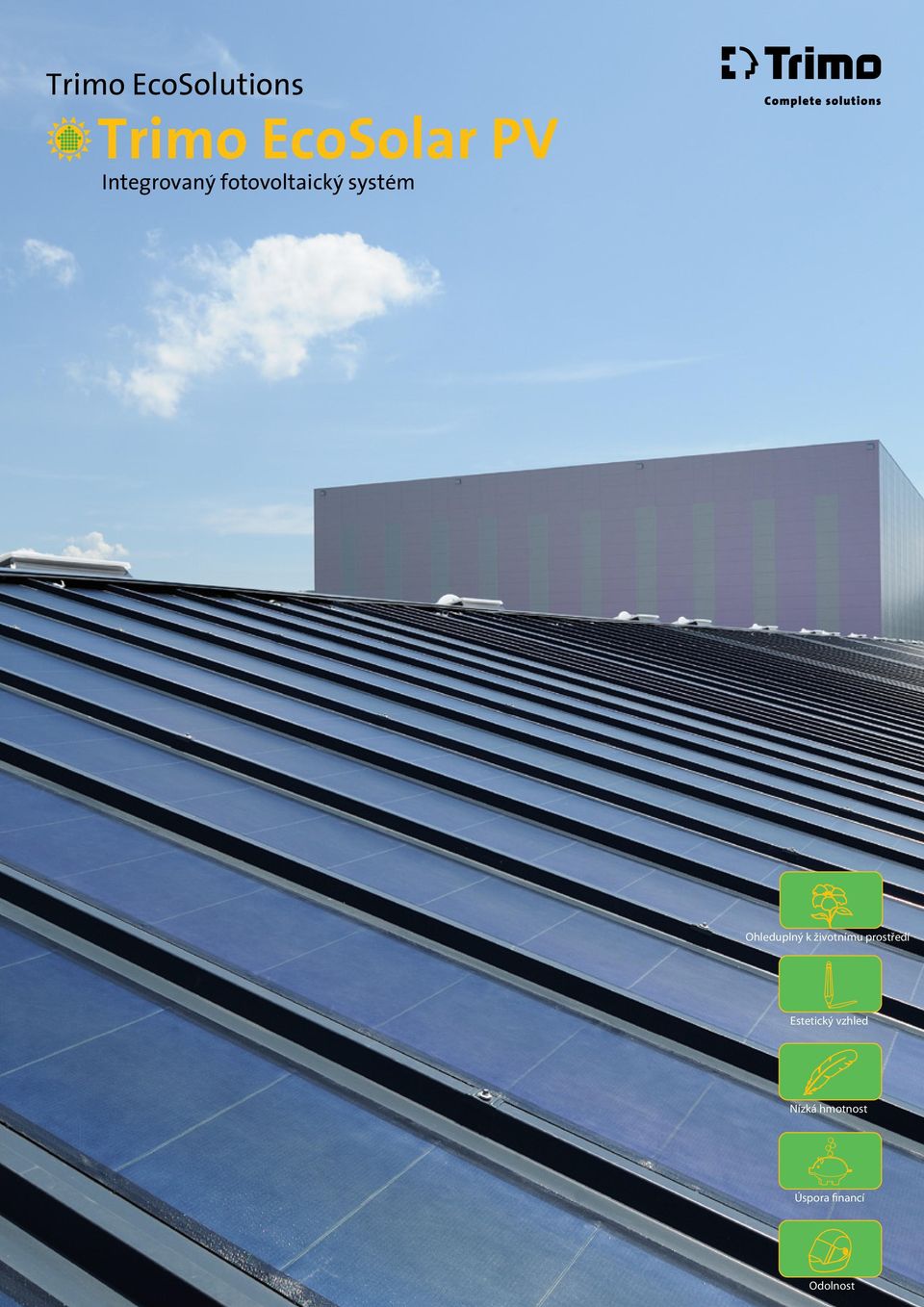

1 Trimo EcoSolutions Trimo EcoSolar PV Integrovaný fotovoltaický systém Ohleduplný k životnímu prostředí Estetický vzhled Nízká hmotnost Úspora financí Odolnost

2 Trimo EcoSolutions Trimo EcoSolar PV Pokrokové myšlení, průběžný vývoj a zodpovědnost k životnímu prostředí jsou základními prvky společné filozofie firmy Trimo. V souladu s tímto myšlením směřujeme k tvorbě ekologické energie, abychom sehráli významnou roli při plnění našich předsevzetí. Přijatelný způsob ekologické výroby elektrické energie je za použití fotovoltaických článků (PV) - technologie měnící v silikonových článcích sluneční světlo na elektrickou energii. V Trimu jsme vyvinuli nový fotovoltaický střešní panel - Trimo EcoSolar PV, integrované řešení - skládající se ze sendvičového střešního panelu, světla a proměnných fotovoltaických modulů. Trimo EcoSolar PV je systém vhodný pro použití na obchodních, průmyslových, rekreačních a dalších typech objektů. Zvláštní důraz je kladen na individuální potřeby jednotlivých klientů, kterým jsme schopni se přizpůsobit dle specifik jejich projektů. Pomocí našeho nově vyvinutého softwaru jsme schopni vypočítat každoroční výrobu energie při použití fotovoltaických panelů.

3 Trimo EcoSolar PV Trimo EcoSolar PV Výhody integrovaného systému Ekologie snížení emisí CO2 nová generace energie ohleduplná k životnímu prostředí Energie vysoká efektivita při slunečném či oblačném počasí velmi nízká citlivost na nedostatek přímého slunečního záření vysoká efektivita při vysokých teplotách možnost instalace panelů Trimo EcoSolar PV i v případech nepříznivého sklonu a orientace střechy Ekonomické výhody možnost dotací, kratší návratnost investice, prodej získané energie nezávislost na již existujících energetických zdrojích Investice do solární energie je investicí do budoucnosti Razlika med fotonapetostnim zvýšená hodnota tipom objektu PVL-136 in PVL-68 ni samo v električnih karakteristikah ampak tudi v dimenzijah fotonapetostnega výroba elektrické modula. energie Po naročilu v odlehlých so možne místech tudi drugačne bez možnosti dimenzije. přístupu k k elektrické síti dlouhá životnost podpora a poradenství Architektura integrovaný systém, bez přídavných prvků nepříznivě ovlivňujících vzhled střešního pláště bez nutnosti použití dalších nosných konstrukcí (nízká hmotnost, bez průsaků, méně míst s problematickým řešením detailů) vhodné pro použití na komerční a průmyslové budovy, rekreační objekty a další typy budov Firma Trimo si vyhrazuje právo na technické změny bez předchozího upozornění.

4 Trimo EcoSolar PV Trimo EcoSolar PV se skládá z SNV 3L sendvičového panelu se zabudovanou tenkou vrstvou fotovoltaického článku. Fotovoltaické články jsou umístěny mezi vnějšími trapézami panelu. Trimo EcoSolar PV střešní panel Fotovoltaický modul 550 mm 550 mm 394 mm 2 mm SNV-3L panel 1100 mm Minerální vata

5 Kompletní řešení Fotovoltaický modul formulují vzájemně propojené fotovoltaické články. Společné sloučení fotovoltaických modulů vytváří solární elektrárnu s možností zapojení do veřejné sítě. Jelikož je elektrická energie vytvořená prostřednictvím solárních zařízení vysoce dotována, je tím umožněna rychlá návratnost vaší investice. 1 Doba životnosti solárních zařízení je podstatně vyšší než doba návratnosti investice, to umožňuje uživateli získat značný profit po většinu doby užívání solárního zařízení. Celý systém je podporován garancí funkčnosti. Inteligentní generace solární energie Fotovoltaické panely přeměňují sluneční záření na elektrickou energii. konečný uživatel 1 Trimo nezaručuje ani není zodpovědné za aktuální možné dotace na konkrétní projekty či v určitých regionech. Převodník přeměňuje přímou energii na energii střídavou. Elektroměr ukazuje množství vyrobené energie. Architektonická volnost s maximálním získáním energie Firma Trimo si vyhrazuje právo na technické změny bez předchozího upozornění.

6 Fotovoltaický modul Fotovoltaický modul převádí energii slunečního záření přímo na elektrickou energii s použitím technologie Trojitý uzel, kdy se každý solární článek skládá z tenkých polovodičů umístěných jeden na druhém. Každý z těchto článků pak pohlcuje část spektra slunečního záření. Profil fotovoltaického modulu Průsvitná oxidová vodivá vrstva Zelená vrstva Modrá vrstva Reflexní vrstva Pružný nerezavějící ocelový podklad Červená vrstva Elektrická specifikace fotovoltaického modulu Elektrická specifikace fotovoltaického modulu (PVL-68 a PVL-136) UniSolar PV modul PVL-136 PVL-68 Délka(mm) Šíře Stanovený výkon Maximální množství elektrické energie V MPP (V) Elektrická energie I MPP (A) Elektrické napětí otevřených elektrických svorek V OC (V) Krátký eletkrický obvod I SC (A) ,0 4,1 46,2 5, ,5 4,1 23,1 5,1

7 TrimoExpert PV Trimo vyvinulo vlastní patentovaný software, který umožňuje zákazníkovi předpovědět množství získané energie pro každý měsíc. Následují body, které jsou důležité při výpočtu možné získané energie: poloha solární elektrárny sklon střechy světové strany počet fotovoltaických modulů stínění okolních budov nebo dalším střešním systémem TrimoExpert PV Software předpověď získané energie PVL-68 Ekonomické a ekologické výhody solární energie Firma Trimo si vyhrazuje právo na technické změny bez předchozího upozornění.

8 více informací na Vydala firma Trimo d.d., Desogn: Edvin Nepužlan, Fotografie: Miran Kambič, Distribuce: 500/CZ, 07/2008
