1 TECHNICKÁ Odborná inženýrská, projekční a poradenská kancelář v oblasti oken/dveří, lehkých obvodových plášťů (LOP) a jiných fasádních konstrukcí. KONZULTACEO U C PROJEKTY DOZORY POSUDKY VÝPOČTY NÁVRHY SOFTWARE ing. Jiří Viktora

2 Některé požadavky na otvorové výplně při projektování: Vyhláška č.268/2009 o technických požadavcích na stavby ČSN až 4 1, Nejnižší vnitřní povrchová teplota teplotní faktor vnitřního povrchu f Rsi [-] 2, Součinitel prostupu tepla U [W/m 2 K] 3, Zkondenzovaná pára uvnitř konstrukce M c [kg/m 2. a] 4, Lineární činitel prostupu tepla [W/m.K] 5, Tepelná stabilita místnosti v letním období [ C] f Rsi si e ai e

3 Součinitel prostupu tepla U ČSN Tepelná ochrana budov-část Č 2:Požadavky (2007) Článek 5.2, tabulka 3 Popis konstrukce Okno, dveře a jiná výplň otvoru ve vnější stěně a strmé střeše, z vytápěného prostoru do venkovního prostředí (včetně rámu) Jejich kovové rámy musí mít U 0 f 2,0 W/(m 2 K), ostatní rámy těchto výplní otvorů musí mít U f 1,7 W/(m 2 K), Součinitel prostupu tepla U N,20 [W/(m 2 K)] požadované hodnoty doporučené hodnoty 1,7 1,2 Lehký obvodový plášť, hodnocený jako smontovaná sestava včetně nosných prvků, s f w 0,5 0,3+1,4f w poměrnou plochou průsvitné výplně k celkové ploše f w =A W /A Rámy LOP by přitom měly mít mít U f 2,0 W/(m 2 K). f w >0,5 0,7+0,6f w 0,2+f w! Případy, kdy je problém určit okno x LOP!

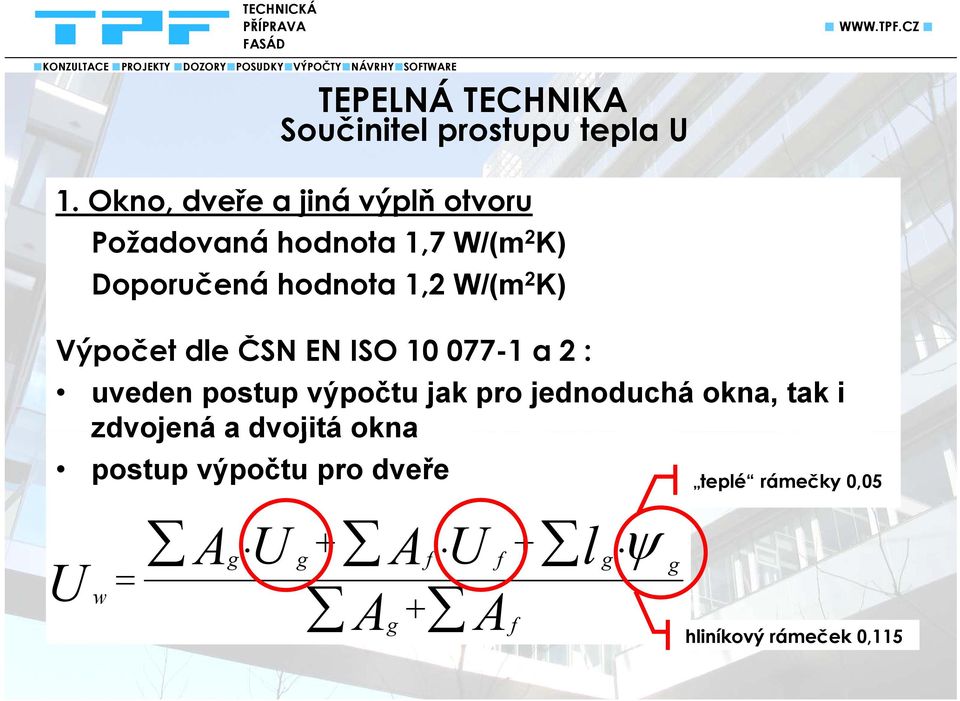

4 Součinitel prostupu tepla U 1. Okno, dveře a jiná výplň otvoru Požadovaná hodnota 1,7 W/(m 2 K) Doporučená hodnota 1,2 W/(m 2 K) Výpočet č dle ČSN EN ISO a 2 : uveden postup výpočtu jak pro jednoduchá okna, tak i zdvojená a dvojitá okna postup výpočtu pro dveře teplé rámečky 0,05 U w A g. U g A U A A g f. f f l g. g hliníkový rámeček 0,115

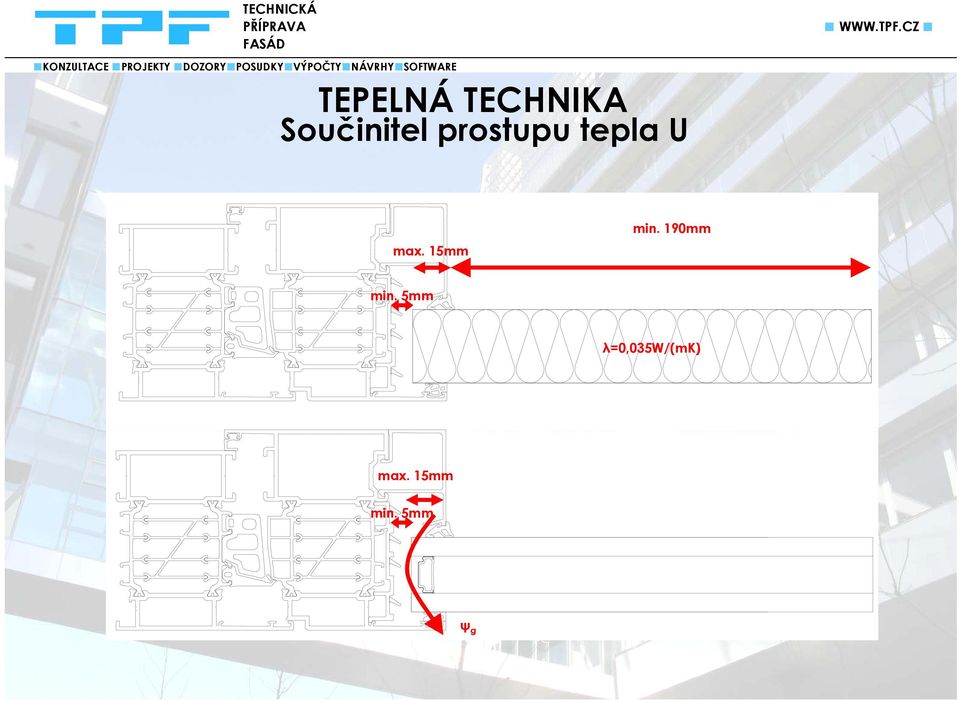

5 Součinitel prostupu tepla U max. 15mm min. 190mm min. 5mm λ=0,035w/(mk) max. 15mm min. 5mm ψ g

6 Součinitel prostupu tepla U Příklad vlivu ploch A g, A f a distančních rámečků: ů U g =1,1W/(m 2 K),U f =1,43W/(m 2 K), stejný profil Hliníkový rámeček Teplý rámeček Okno 1,5x2,0m Okno 2,0x2,0m U W =1,51W/(m 2 K) U W =1,30W/(m 2 K) U W =1,36W/(m 2 K) U W =1,24W/(m 2 K) Kovové rámy výplní otvorů MUSÍ MÍT U 2 f 2,0 W/(m K), profily z ostatních materiálů musí mít U f 1,7 W/(m 2 K). PROBLÉM: Některé hliníkové dveřní profily posuvné dveře Některé hliníkové okenní profily střešní okna, integrovaná křídla

7 Součinitel prostupu tepla U 2.Lehký obvodový plášť LOP Požadovaný součinitel prostupu tepla f w 0,5 0,3+1,4f w f w >0,5 0,7+0,6f w Požadovaný součinitel prostupu tepla So oučinitel pr rostupu tep pla 1,3 1,2 1,1 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 100% 50% 0% Podíl průsvitných ů ploch

8 Výpočet podle ČSN EN Součinitel prostupu tepla U 1, Metoda celkového hodnocení lze ji použít pro všechny typy obvodových plášťů U cw A U g g A ApU p g Ap 2, Metoda hodnocení po částech U cw A A TJ TJ U TJ pouze pro modulové a rastrové LOP a systémy s nasazovanými profily obdobný postup výpočtu jako pro okenní konstrukce AU g gau p p AU f f AU m m AU t t lf, gf, gl mg, mg, lt, gt, g lp p l mf, mf, l t, cw A f t, f

9 Součinitel prostupu tepla U Charakteristicky výsek fasády: typová opakovaná část t rastru LOP může jim být i celá fasáda počítá íáse z něj požadovaný součinitel prostupu tepla LOP

10 Součinitel prostupu tepla U Metoda celkového hodnocení stanovuje se součinitel prostupu tepla tepelné vazby U tj, který již zohledňuje vliv zasklení a osazení panelů

11 Součinitel prostupu tepla U Dle normativní přílohy C se do výpočtu MUSÍ zahrnout vliv šroubu přítlačné lišty. Skutečný šroub se nahradí se za průběžný šroub s λ s,eq. d s s, eq. s 4. ls Dle poznámky v čl. 4.6 normy ČSN se samostatně hodnotí i okna, dveře a vrata zabudována do LOP.

12 Teplotní faktor vnitřního povrchu f Rsi Požadavky pro Θ i =20 C Výplně otvorů Ostatní konstrukce lehké f Rsi odpovídající teplota f Rsi odpovídající teplota 1. Teplotní oblast (Praha) Θ e =-13 C 0, C 9,76 C 0,806 13,61 C (50%) 3. Teplotní oblast (Písek) Θ e =-17 C 0,725 9,82 C 0,801 13,73 C (50%) 1. Teplotní oblast (Praha) (30%) Θ e =-13 C 0,467 2,41 C 0,578 6,06 C Návrhová relativní vlhkost vnitřního vzduchu 50% 1. Teplotní oblast (Praha) (40%) 1. Teplotní oblast (Praha) (55%) Θ e =-13 C 0,591 6,49 C 0,705 10,25 C Θ e =-13 C 0,733 11,18 C 0,851 15,07 C

13 Teplotní faktor vnitřního povrchu f Rsi Definice výplně otvorů viz. ČSN okna, světlíky, dveře, vrata a střešní poklopy a PRŮSVITNÉ části LOP Deklarovat výplň otvoru osazenou do konstrukce, vliv zakončení k hrubé stavbě Vliv na splnění požadavku f Rsi má: - použitý typ zasklení (dvojsklo, trojsklo a jeho U g ), především distanční rámeček -výběr systémového éh profilu (hloubka zasklení, šířka profilu) -napojení výplně otvoru na HS (tepelná vazba)

14 Teplotní faktor vnitřního povrchu f Rsi CELKOVÉ ŘEŠENÍ DETAILU ZATEPLENÍ RÁMŮ DISTANČNÍ RÁMEČEK

15 Teplotní faktor vnitřního povrchu f Rsi Problematické systémy z hlediska f Rsi : Střešní okna Posuvné dveře! zhoršuje se součinitel prostupu tepla skla při jiné, než svislé poloze!

16 Ukázka programu Flixo 1, Příprava detailu v programu AutoCad

17 Ukázka programu Flixo 2, Převod detailu z AutoCadu do programu Flixo

18 Ukázka programu Flixo 3, Detail připravený pro výpočet

19 TECHNICKÁ Ukázka programu Flixo 4, Výstupy z programu

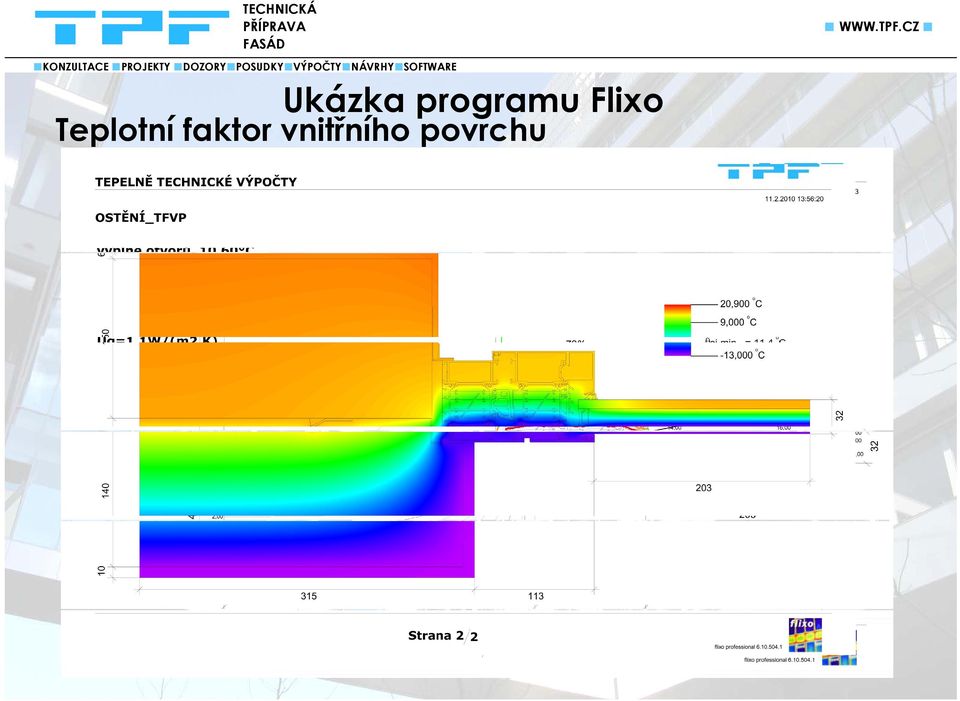

20 TECHNICKÁ Ukázka programu Flixo Teplotní faktor vnitřního povrchu

21 TECHNICKÁ Ukázka programu Flixo Součinitel prostupu tepla profilu Uf

22 TECHNICKÁ Ukázka programu Flixo Lineární činitel prostupu tepla v uložení zasklení ψg

23 TECHNICKÁ Ukázka programu Flixo Lineární činitel prostupu tepla tepelné vazby
