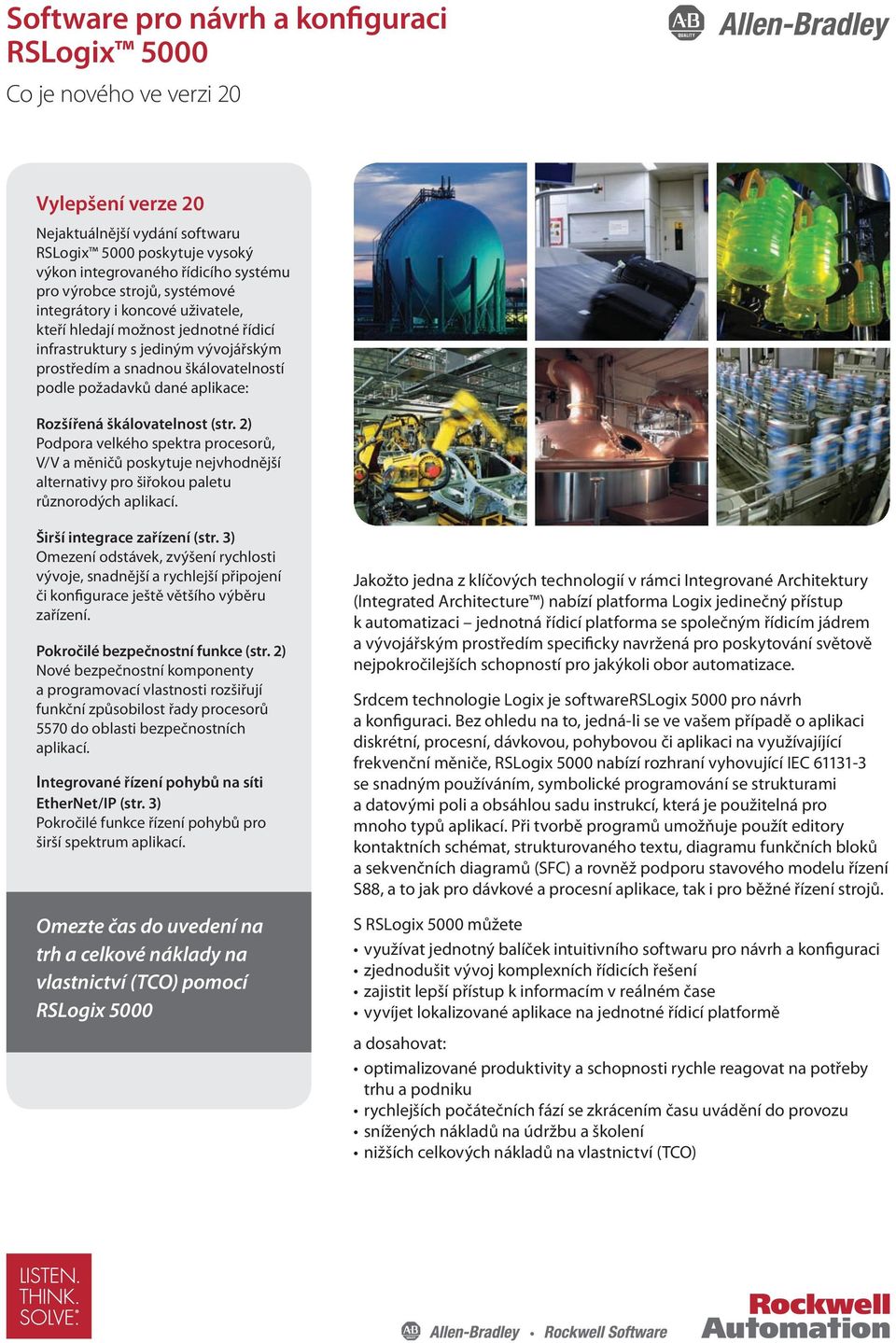

1 Software pro návrh a konfiguraci RSLogix 5000 Co je nového ve verzi 20 Vylepšení verze 20 Nejaktuálnější vydání softwaru RSLogix 5000 poskytuje vysoký výkon integrovaného řídicího systému pro výrobce strojů, systémové integrátory i koncové uživatele, kteří hledají možnost jednotné řídicí infrastruktury s jediným vývojářským prostředím a snadnou škálovatelností podle požadavků dané aplikace: Rozšířená škálovatelnost (str. 2) Podpora velkého spektra procesorů, V/V a měničů poskytuje nejvhodnější alternativy pro šiřokou paletu různorodých aplikací. Širší integrace zařízení (str. 3) Omezení odstávek, zvýšení rychlosti vývoje, snadnější a rychlejší připojení či konfigurace ještě většího výběru zařízení. Pokročilé bezpečnostní funkce (str. 2) Nové bezpečnostní komponenty a programovací vlastnosti rozšiřují funkční způsobilost řady procesorů 5570 do oblasti bezpečnostních aplikací. Integrované řízení pohybů na síti EtherNet/IP (str. 3) Pokročilé funkce řízení pohybů pro širší spektrum aplikací. Omezte čas do uvedení na trh a celkové náklady na vlastnictví (TCO) pomocí RSLogix 5000 Jakožto jedna z klíčových technologií v rámci Integrované Architektury (Integrated Architecture ) nabízí platforma Logix jedinečný přístup k automatizaci jednotná řídicí platforma se společným řídicím jádrem a vývojářským prostředím specificky navržená pro poskytování světově nejpokročilejších schopností pro jakýkoli obor automatizace. Srdcem technologie Logix je softwarerslogix 5000 pro návrh a konfiguraci. Bez ohledu na to, jedná-li se ve vašem případě o aplikaci diskrétní, procesní, dávkovou, pohybovou či aplikaci na využívajíjící frekvenční měniče, RSLogix 5000 nabízí rozhraní vyhovující IEC se snadným používáním, symbolické programování se strukturami a datovými poli a obsáhlou sadu instrukcí, která je použitelná pro mnoho typů aplikací. Při tvorbě programů umožňuje použít editory kontaktních schémat, strukturovaného textu, diagramu funkčních bloků a sekvenčních diagramů (SFC) a rovněž podporu stavového modelu řízení S88, a to jak pro dávkové a procesní aplikace, tak i pro běžné řízení strojů. S RSLogix 5000 můžete využívat jednotný balíček intuitivního softwaru pro návrh a konfiguraci zjednodušit vývoj komplexních řídicích řešení zajistit lepší přístup k informacím v reálném čase vyvíjet lokalizované aplikace na jednotné řídicí platformě a dosahovat: optimalizované produktivity a schopnosti rychle reagovat na potřeby trhu a podniku rychlejších počátečních fází se zkrácením času uvádění do provozu snížených nákladů na údržbu a školení nižších celkových nákladů na vlastnictví (TCO)

2 Rozšířená škálovatelnost Použití RSLogix 5000 v20 v kombinaci se škálovatelnými, správně dimenzovanými komponenty řídicího systému umožňuje výrobcům strojů a koncovým uživatelům dosahovat v zásadě neomezené škálovatelnosti při použití jediné řídicí platformy a společných uživatelských zkušeností. RSLogix 5000 v20 poskytuje jednotné vývojářské prostředí pro všechny programovatelné automaty (PAC) CompactLogix 5370, ControlLogix a GuardLogix 5570, servoměniče Kinetix 350 na síti EtherNet/IP, a moduly analogových vstupů 1734 POINT Guard I/O. Tato různorodost možností umožňuje využití té nejvýhodnější alternativy pro specifické požadavky vašich aplikací a významně snižuje náklady nutné pro zavedení integrovaného řízení pohybu na síti EtherNet/IP v rámci strojních aplikací většího rozsahu. RSLogix 5000 v20 nabízí podporu pro následující nový hardware: PAC CompactLogix 5370 Programovatelné procesory CompactLogix 5370 rozšiřují škálovatelnost řady procesorů Logix a jsou navrženy tak, aby splnily poptávku po procesoru s vyšším výkonem v prostorově úsporném provedení L3 (6 nových procesorů) 1769-L2 (3 nové procesory) 1769-L1 (3 nové procesory) CompactLogix 5370 L1 PAC ControlLogix 5570 Funkční způsobilost procesorů 5570 byla nyní rozšířena o použití v bezpečnostních aplikacích a nebezpečných prostředích. Díky doplnění procesoru L71 mohou uživatelé získat výhody řídicího jádra 5570 ve výhodnější cenové úrovni L L73XT (procesor pro extrémní prostředí) 1756-L72S (GuardLogix) 1756-L73S (GuardLogix) CompactLogix 5370 L3 CompactLogix 5370 L2 V/V s vyšším výkonem (k dispozici na počátku GuardLogix 5572S roku 2012) Řízení V/V Peer-to-Peer poskytuje významný nárůst výkonnosti strojů nezávisle na daném procesoru. Hardware podporující tuto schopnost zahrnuje: 1756-OB16IF rychlý izolovaný výstupní modul 24 V DC 1756-IB16IF rychlý izolovaný vstupní modul 24 V DC 1756-IB16IFC čítací modul bezdotykového spínače 24 V DC ControlLogix 5573XT ControlLogix 5571 Tento servoměnič pro jednotlivé osy je navržený k připojení a provozu společně s procesory CompactLogix 5370 podporující integrované řízení pohybů na síti EtherNet/IP (Integrated Motion on EtherNet/IP ). Při jejich kombinaci do systému mohou poskytovat škálovatelné řešení pro řízení při nízkých pořizovacích nákladech a zajistit výkonnost nezbytnou pro aplikace od úrovně jednoduchých samostatných strojů po komplexní systémy řízení pohybů více os. Pokročilé bezpečnostní funkce RSLogix 5000 v20 přidává podporu nových bezpečnostních procesorů GuardLogix 5572S a 5573S, čímž rozšiřuje funkční způsobilost řady procesorů 5570 do oblasti bezpečnostních aplikací. Podobně jako standardní procesory 5572 a 5573 mohou bezpečnostní verze těchto procesorů dosahovat dvojnásobného rychlosti cyklu. Zavedením modulu analogových vstupů 1734 Point Guard I/O je k dispozici analogový vstup vyhovující SIL3 pro připojení bod-bod, který je podporován dvěma novými instrukcemi pro analogové vstupy s certifikací TUV. Tento nový modul a příslušné instrukce uživatelům umožňují rozšířit použití GuardLogix do oblasti procesních bezpečnostních aplikací, jako jsou systémy řízení hořáků, aplikace tváření za tepla a další aplikace zahrnující procesy se zajištěním bezpečnosti v případě poruchy. Další instrukce jako například Compute, Byte Swap, Event atd., jež jsou dostupné v rámci standardních úloh, jsou nyní k dispozici také v rámci úloh bezpečnostních.

3 Širší integrace zařízení Díky funkcím doplněným do RSLogix 5000 v20 mohou uživatelé snadněji integrovat zařízení na síti EtherNet/IP prostřednictvím elektronického datového štítku a rychle se připojit k zařízením často používaným v aplikacích, jež vyžadují rychlé výměny nástrojů. Doplnění následujících vlastností omezuje neplánované odstávky a zvyšuje rychlost vývoje i počet zařízení, které do svého řídicího systému můžete integrovat: Automatická konfigurace zařízení (ADC Automatic Device Configuration) Tato stávající vlastnost RSLogix 5000 byla rozšířena, a zahrnuje tak nyní podporu pro měniče PowerFlex 755. Toto vylepšení dále zjednodušuje údržbu či výměnu systémových komponent při poruše jednotlivých zařízení. Provádějte výměny zařízení rychleji bez zásahů ze strany uživatele Omezuje odstávky, protože procesor Logix zajistí automatické programování paměti a konfiguraci daného zařízení Konfigurační Paměť typu Flash Detekce modulů Tato vlastnost má za cíl vylepšit a zjednodušit práci uživatelů. Přidávání zařízení do řídicího systému již nevyžaduje manuální konfiguraci atributů, jako jsou katalogové číslo a číslo slotu. Detekci modulů lze provádět s každým zařízením, které lze přidat on-line, jako například V/V a komunikační moduly řady 1756 či měniče PowerFlex. ControlLogix Rozšíření přídavných (Add-on) profilů RSLogix 5000 verze 20 poskytuje více možností výběru pro komponenty řídicího systému. Tím oproti předcházejícím verzím výrazně usnadňuje integraci zařízení na síti EtherNet/IP pomocí přídavných profilů EDS. Střídavý frekvenční měnič PowerFlex Stratix 6000 Integrujte zařízení na síti EtherNet/IP snadno pomocí RSLogix 5000 prostřednictvím jejich elektronických datových štítků Poskytuje pojmenované tagy a struktury, intuitivní konfigurační obrazovky a další vlastnosti Soubory EDS lze vyhledat i používat veškerá zařízení vyhovující specifikaci ODVA mají svůj soubor EDS ten lze nahrát přímo ze zařízení Vlastnost detekce modulů dynamicky vyhledává zařízení ve vaší řídicí síti a usnadňuje proces jejich přidávání do stromu V/V v RSLogix 5000.

4 A B MEM 300 A=ENABLE B= REGEN C C=DATA ENTRY D=FAULT E=COM ACTIVITY 24VDC INPUT BRAKE/ DC BUS D E A B MEM 300 A=ENABLE B= REGEN C C=DATA ENTRY D=FAULT E=COM ACTIVITY 24VDC INPUT BRAKE/ DC BUS D E Enhanced Socket Connections Díky Enhanced Socket Connections můžete v rámci RSLogix 5000 verze 20 komunikovat i se širokou škálou zařízení na síti Ethernet, která nejsou původní součástí systému Logix. Připojení zařízení, jako jsou tiskárny, čtečky čárových kódů, zařízení Modbus TCP, vizuální systémy a roboty, je snadné díky zasílání zpráv specifických pro dané zařízení prostřednictvím standardní instrukce. Škálovatelné integrované řízení pohybů na síti EtherNet/IP Vylepšení řízení pohybů v RSLogix 5000 v20 nadále zjednodušují komplexní pohybové aplikace. Pro aplikace jako například zpracování, tisk, balení, montáž, manipulace s materiálem nebo robotika jsou nyní zahrnuty pokročilé synchronizační metody. V tomto vydání byla schopnost integrovaného řízení pohybů na síti EtherNet/IP rozšířena na řadu procesorů CompactLogix Rozšíření funkce integrovaného řízení pohybů na síti EtherNet/IP na řadu CompactLogix Příklad architektury Integrované řízení pohybů na síti EtherNet/ IP je nyní dostupné i pro řadu procesorů CompactLogix Společně s poskytuje tato nabídka robustní řešení řízení pohybů pro zákazníky hledající výkonnost a cenovou konkurenceschopnost. Tyto procesory podporují až 16 měničů integrovaného řízení pohybů na síti EtherNet/IP a poskytují funkce elektronické převodovky, vaček, koordinovaného pohybu i kinematického pohybu, a výrobcům strojů tak poskytují ideální řešení jejich potřeb. Panelview Plus Stratix 6000 CompactLogix 5370 L1 s připojením bod-bod Řízení rychlosti podle hlavní řídicí (master) osy Tento nový provozní režim umožňuje řízení pohybových příkazů pro více os na základě časových údajů podle hlavní řídicí (master) osy, což poskytuje výkonné schopnosti synchronizace os. Typické pohybové funkce zahrnují dynamické řízení dráhy robotických zařízení s vysokým výkonem, funkce vysokorychlostní registrace a fázové korekce v síti, synchronizovaný závislý pohyb vaček, řízení pomocné osy a detekce událostí při vysokorychlostních pohybech. ETHERNET MORTOR FEEDBACK ETHERNET MORTOR FEEDBACK Od jednoduchých řídicích systémů s minimálními požadavky na V/V a řízení pohybů ke komplexnějším řídicím systémům, jako například polohovací stoly nebo procesní stanice, poskytují PAC CompactLogix a škálovatelná řešení pro řízení pohybu s vysokým výkonem, v prostorově úsporném provedení.

5 Systémové požadavky Minimální systémové požadavky pro RSLogix 5000: Procesor Pentium 4 2,8 GHz 1 GB RAM 16 GB dostupného prostoru na pevném disku Grafický adaptér , True Color Doporučené specifikace systému pro ideální uživatelskou práci a rychlejší přenos do CPU: Procesor Intel Core i5 2,4 GHz 8 GB RAM dostupného prostoru na pevném disku 20 GB volného prostoru na disku Grafický adaptér s podporou DirectX 9 s ovladačem WDDM 1.0 nebo vyšší Podpora operačních systémů: Tato verze softwaru RSLogix 5000 byla testována na následujících operačních systémech: Microsoft Windows 7 Professional (64-bit), Service Pack 1 a Microsoft Windows 7 Home Premium (64-bit), Service Pack 1 a Microsoft Windows 7 Home Premium (32-bit), Service Pack 1 a Microsoft Windows Vista Business (32-bit), Service Pack 2 b Microsoft Windows XP Professional, Service Pack 3 Microsoft Windows Server 2008 R2 Standard Edition, Service Pack 1 Microsoft Windows Server 2008 Standard Edition, Service Pack 2 Microsoft Windows Server 2003 R2 Standard Edition, Service Pack 2 Poznámky: a řízení uživatelských účtů (UAC) musí být nastaveno na always notify (upozornit vždy) b řízení uživatelských účtů (UAC) musí být zapnuto Integrated Architecture, RSLogix, ControlLogix, CompactLogix, GuardLogix, Kinetix, SLC a POINT Guard I/O jsou obchodními známkami společnosti Rockwell Automation, Inc. Obchodní známky, které nepatří společnosti Rockwell Automation, jsou majetkem příslušných společností. Publikace 9324-PP006A-CS-E prosinec 2011 Copyright 2011 Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v Evropě.
