1 Jednoduchý frekvenční měnič BB CS55-0,18 až 2,2 k Technický katalog OBCHONÍ PROFIL PRŮMYSL PROUKTY PLIKCE EXPERTIZY PRTNEŘI SERVIS

2 Jednoduchý frekvenční měnič BB Co je jednoduchý frekvenční měnič BB? Jednoduché frekvenční měniče BB splňují požadavky OEM, instalačních firem a výrobců panelů. Jsou to prvky, které jsou do dá vá ny společně s dalšími komponenty od logistických distributorů. Měnič je počtem svých voleb a variant optimalizován pro logistickou distribuci. Kde jej lze použít? Ventilátory Čerpadla Ovládání vrat Manipulace s materiálem opravníky Jednoduchý frekvenční měnič nabízí Žádné programování - jednoduché a názorné rozhraní Kompaktní velikost a štíhlý tvar Rychlá a bezpečná konfigurace s riveconfig kit Ideální frekvenční měnič pro montáž na IN lištu Nízké vyzařování EMC Tichý motor Špičkové vlastnosti Rozsah výkonu 0,18 až 2,2 k (110 až 240 V) IP 20 Integrovaný EMC filtr pro 1. prostředí (obytná zóna) Optimalizovaný spínací kmitočet pro nízký hluk (až do 16 khz) Vlastnosti Poznámky Výhody Komunikativní rozhraní Malé rozměry a štíhlý tvar Veškerá nastavení parametrů se provádějí pomocí IP přepínačů a potenciometrů 0,18 až 0,37 k - šířka 45, 0,75 k - šířka 67,5 1,5 až 2,2 k - šířka 70 Rychlejší nastavování. Snadnější konfigurování ostupnější měnič pro nové uživatele Pro instalaci je potřeba méně místa riveconfig Kit Nový nástroj na konfiguraci měničů Rychlá a bezpečná konfigurace FM bez napětí Odnímatelná montážní spona EMC utomatická spínací frekvence Odnímatelná montážní spona dovoluje montáž na IN lištu i na stěnu z boční a zadní strany. 1. prostředí - obytná zóna EMC filtr ve standardním vybavení utomatické zvýšení spínací frekvence, když dojde ke snížení teploty Flexibilní a jednoduchá montáž Nízká úroveň EMC vyzařování. Poskytuje nejnižší možný hluk bez snížení výkonu měniče

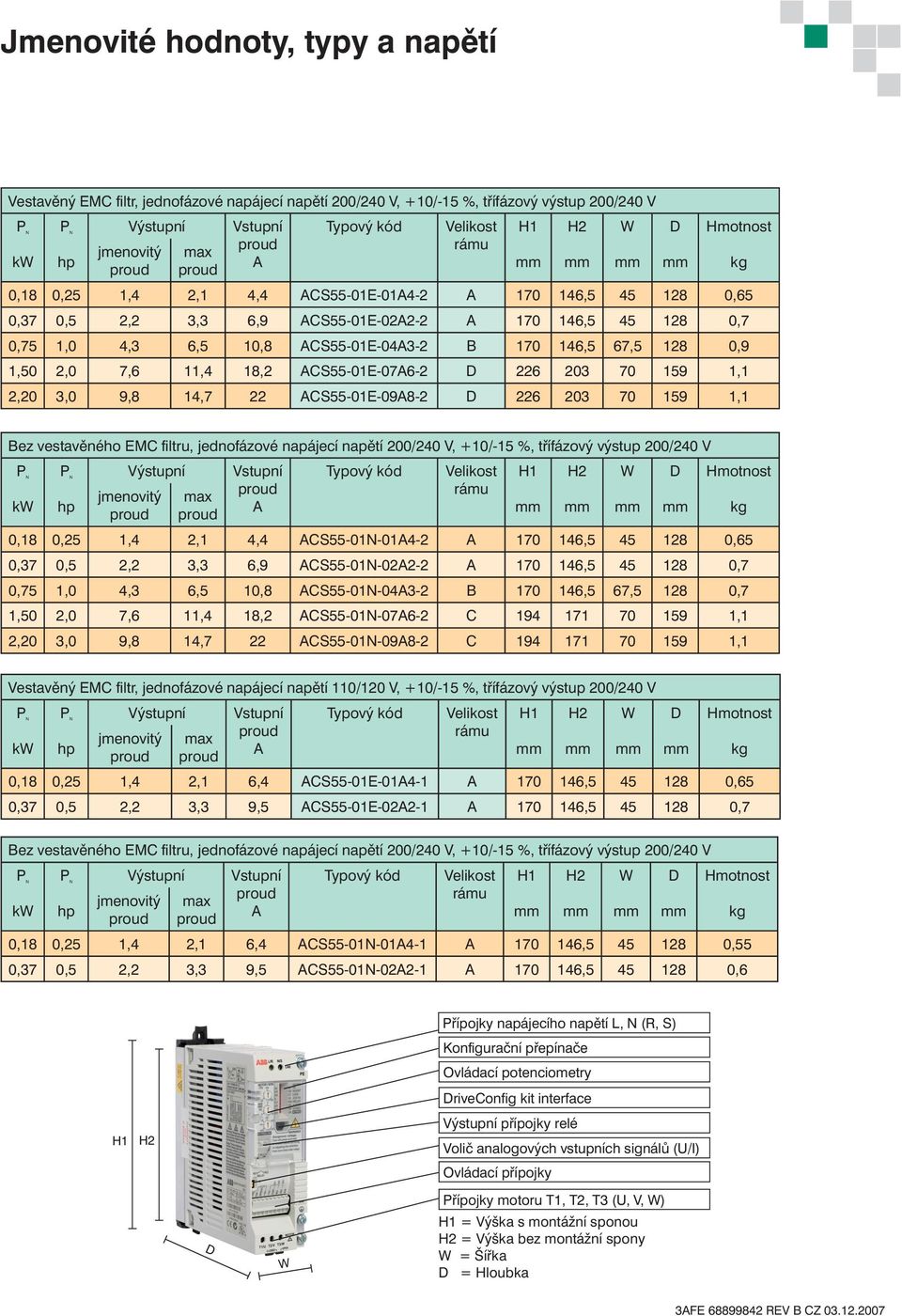

3 Jmenovité hodnoty, typy a napětí Vestavěný EMC filtr, jednofázové napájecí napětí 200/240 V, +10/-15 %, třífázový výstup 200/240 V k 0,18 0,25 1,4 2,1 4,4 CS55-01E , ,65 0,37 0,5 2,2 3,3 6,9 CS55-01E , ,7 0,75 1,0 4,3 6,5 10,8 CS55-01E B ,5 67, ,9 1,50 2,0 7,6 11,4 18,2 CS55-01E ,1 2,20 3,0 9,8 14,7 22 CS55-01E ,1 Bez vestavěného EMC filtru, jednofázové napájecí napětí 200/240 V, +10/-15 %, třífázový výstup 200/240 V k 0,18 0,25 1,4 2,1 4,4 CS55-01N , ,65 0,37 0,5 2,2 3,3 6,9 CS55-01N , ,7 0,75 1,0 4,3 6,5 10,8 CS55-01N B ,5 67, ,7 1,50 2,0 7,6 11,4 18,2 CS55-01N C ,1 2,20 3,0 9,8 14,7 22 CS55-01N C ,1 Vestavěný EMC filtr, jednofázové napájecí napětí 110/120 V, +10/-15 %, třífázový výstup 200/240 V k 0,18 0,25 1,4 2,1 6,4 CS55-01E , ,65 0,37 0,5 2,2 3,3 9,5 CS55-01E , ,7 Bez vestavěného EMC filtru, jednofázové napájecí napětí 200/240 V, +10/-15 %, třífázový výstup 200/240 V k 0,18 0,25 1,4 2,1 6,4 CS55-01N , ,55 0,37 0,5 2,2 3,3 9,5 CS55-01N , ,6 Přípojky napájecího napětí L, N (R, S) Konfigurační přepínače Ovládací potenciometry riveconfig kit interface přípojky relé Volič analogových vstupních signálů (U/I) Ovládací přípojky Přípojky motoru T1, T2, T3 (U, V, ) = Výška s montážní sponou = Výška bez montážní spony = Šířka = Hloubka

4 Volitelné doplňky riveconfig kit riveconfig kit je PC nástrojem pro sériové konfigurování a ovládání frekvenčních měničů CS55. Tato sada umožňuje nastavování parametrů a aktualizování softwaru i bez nutnosti připojení napájecího napětí. Měnič může během konfigurování dokonce zůstat v balení pro dodávku. riveconfig kit umožňuje ON-line ovládání a monitorování měniče při současném sledování až 4 signálů. Společně s měniči CS55 přispívá riveconfig kit k úspoře času při nastavování a ke zlepšení bezpečnosti. Potenciometr Potenciometr CS50-POT je volitelným příslušenstvím pro měniče CS55. Přídavně k potenciometru pro ovládání měniče obsahuje také dva přepínače; start/stop a vpřed/vzad. Potenciometr CS50-POT nevyžaduje externí napájecí zdroj. riveconfig kit obsahuje: Hardware a kabely PC software Uživatelskou příručku v angličtině (vytištěnou a PF) Nabíječku akumulátorů daptér pro sériový port/usb Požadavky pro riveconfig kit: Operační systém PC Microsoft indows 2000/XP Volný sériový port nebo USB na PC

5 Technické údaje Napájecí síť Výkonový rozsah Napětí Kmitočet Připojení motoru Napětí třífázové, od 0 do U napájení (pro 110/120 V od 0 do 230 V) Kmitočet 0 až 120/130 Hz Možnost přetížení (60 s) Spínací frekvence Standardní Spínací kmitočet Standardní Volitelný Rozběhová rampa oběhová rampa Limity okolního prostředí Okolní teplota 0 až 40 o C až do 50 o C -20 o C Nadmořská výška pro a 5 khz spínací frekvenci se snížením výkonu s omezením je povolen pro 0 až 1000 m se snížením 1 % na 100 m nad 1000 do 2000 m Relativní vlhkost nižší než 95 % (bez kondenzace) vzduchu Krytí IP 20 Úroveň znečištění 0,18 až 2,2 k jednofázové, 110 až 120 V a 220 až 240 V, +10/-15 % 48 až 63 Hz 5 khz, nastavitelná až do 16 khz s automatickým omezením spínací frekvence 4 khz 4 až 12 khz s krokem 4 khz 0,1 až 30 s 0,1 až 30 s Není povolen vodivý prach, korozivní kapaliny nebo plyny (IEC ) CS55 Připojení ovládání Jeden analogový vstup Napěťový signál Proudový signál Hodnota referenčního potenciometru oba odezvy Rozlišení Přesnost Tři digitální vstupy Impedance vstupu Čas odezvy Jeden releový výstup Spínací napětí Maximální trvalý Shoda s normami Low voltage irective 73/23/EEC s dodatky EMC irective 89/336/EEC s dodatky Quality assurance system ISO 9001 Environmental system ISO Úředně schválené CE, UL, UL, cul a C-Tick 0 (2) až 10 V, zakončení 200 kω 0 (4) až 20 m, zakončení 100 kω 10 V ±2 %. 10 m, 1 kω < R < 10 kω < 60 ms 0,1 % ±1 % 12 V C s interním nebo externím V C zdrojem napětí, PNP 1,5 kω < 9 ms 12 až 250 V C nebo. 30 V C 2 Všeobecná pravidla pro standardy EMC EN /11 (2000), produktový standard 1. prostředí, neomezená distribuce 1. prostředí, omezená distribuce 2. prostředí, neomezená distribuce 2. prostředí, omezená distribuce EN (2004), produktový standard EN 55011, produktový standard řady zařízení pro průmyslové, vědecké a lékařské (ISM) vybavení Kategorie C1 Skupina 1 Třída B Kategorie C2 Skupina 1 Třída Kategorie C3 Skupina 2 Třída Kategorie C4 Nelze použít

6 Copyright 2005 BB. Veškerá práva vyhrazena. 3FE REV CZ Technické daje mohou být změněny i bez předchozího upozornění. NSPRINT/SL05_01168/2005 d agency Piirtek Oy #11626 Výrobce: BB Oy rives P. O. Box 184 FI Helsinki Finland Telephone Telefax Internet Česká republika: BB s.r.o. Sokolovská CZ Praha 8 Česká republika Tel.: fax: motors&drives@cz.abb.com Internet:
