Stanice pro ohřev pitné vody Regumaq X-30 / Regumaq XZ-30

Transkript

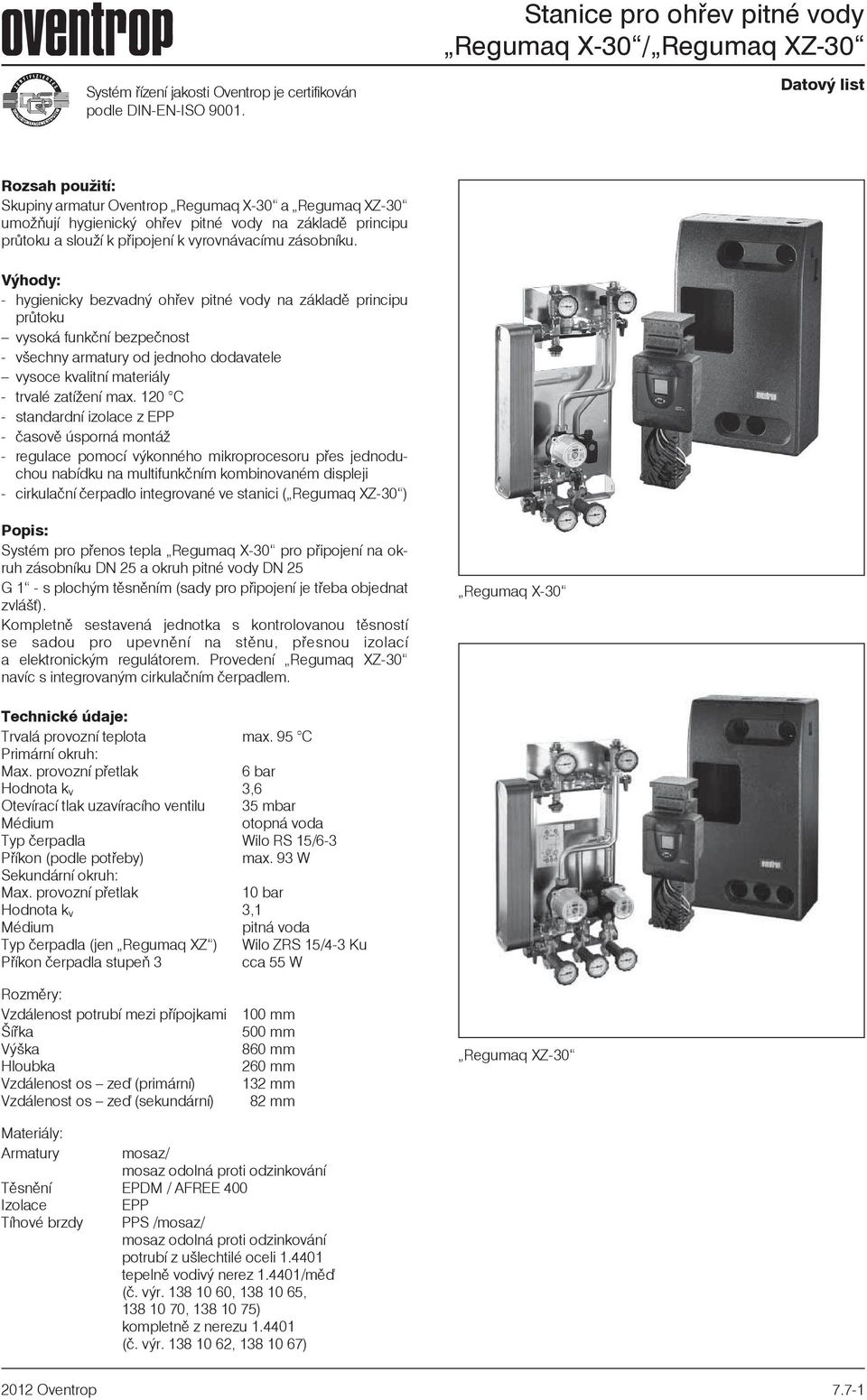

1 X-30 / XZ-30 Systém øízení jakosti Oventrop je certifikován podle DIN-EN-ISO Datový list Rozsah pouití: Skupiny armatur Oventrop X-30 a XZ-30 umožňují hygienický ohřev pitné vody na základě principu průtoku a slouží k připojení k vyrovnávacímu zásobníku. Výhody: - hygienicky bezvadný ohřev pitné vody na základě principu průtoku vysoká funkční bezpečnost - všechny armatury od jednoho dodavatele vysoce kvalitní materiály - trvalé zatížení max. 120 C - standardní izolace z EPP - časově úsporná montáž - regulace pomocí výkonného mikroprocesoru přes jednoduchou nabídku na multifunkčním kombinovaném displeji - cirkulační čerpadlo integrované ve stanici ( XZ-30 ) Popis: Systém pro přenos tepla X-30 pro připojení na okruh zásobníku DN 25 a okruh pitné vody DN 25 G 1 - s plochým těsněním (sady pro připojení je třeba objednat zvlášť). Kompletně sestavená jednotka s kontrolovanou těsností se sadou pro upevnění na stěnu, přesnou izolací a elektronickým regulátorem. Provedení XZ-30 navíc s integrovaným cirkulačním čerpadlem. X-30 Technické údaje: Trvalá provozní teplota max. 95 C Primární okruh: Max. provozní přetlak 6 bar Hodnota k v 3,6 Otevírací tlak uzavíracího ventilu 35 mbar Médium otopná voda Typ čerpadla 15/6-3 Příkon (podle potřeby) max. 93 W Sekundární okruh: Max. provozní přetlak 10 bar Hodnota k v 3,1 Médium pitná voda Typ čerpadla (jen XZ ) Wilo ZRS 15/4-3 Ku Příkon čerpadla stupeň 3 cca 55 W Rozměry: Vzdálenost potrubí mezi přípojkami Šířka Výška Hloubka Vzdálenost os zeď (primární) Vzdálenost os zeď (sekundární) 100 mm 500 mm 860 mm 260 mm 132 mm 82 mm XZ-30 Materiály: Armatury mosaz/ mosaz odolná proti odzinkování Těsnění EPDM / AFREE 400 Izolace EPP Tíhové brzdy PPS /mosaz/ mosaz odolná proti odzinkování potrubí z ušlechtilé oceli tepelně vodivý nerez /měď (č. výr , , , ) kompletně z nerezu (č. výr , ) 2012 Oventrop 7.7-1

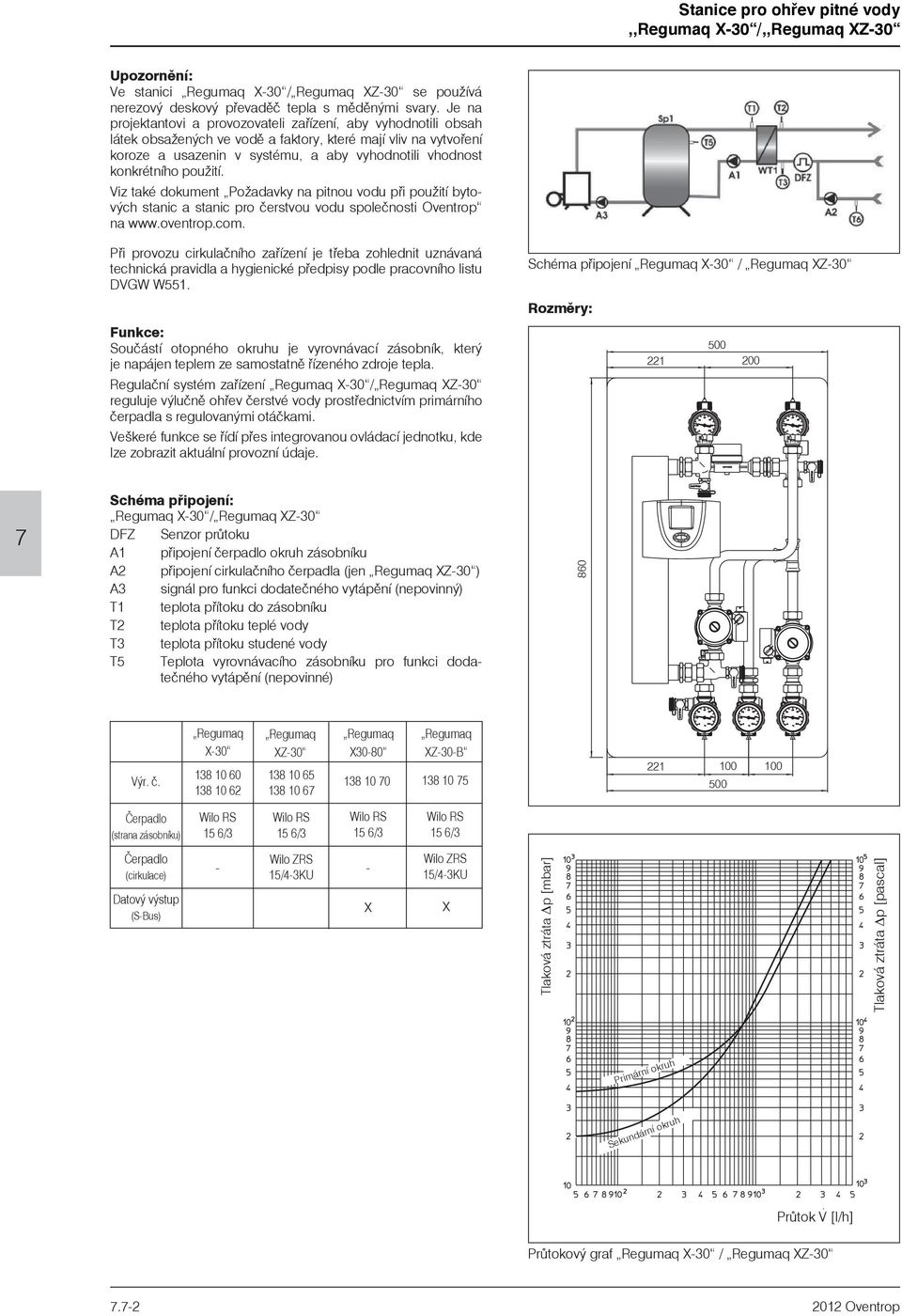

2 Upozornění: Ve stanici X-30 / XZ-30 se používá nerezový deskový převaděč tepla s měděnými svary. Je na projektantovi a provozovateli zařízení, aby vyhodnotili obsah látek obsažených ve vodě a faktory, které mají vliv na vytvoření koroze a usazenin v systému, a aby vyhodnotili vhodnost konkrétního použití. Viz také dokument Požadavky na pitnou vodu při použití bytových stanic a stanic pro čerstvou vodu společnosti Oventrop na Při provozu cirkulačního zařízení je třeba zohlednit uznávaná technická pravidla a hygienické předpisy podle pracovního listu DVGW W551. Funkce: Součástí otopného okruhu je vyrovnávací zásobník, který je napájen teplem ze samostatně řízeného zdroje tepla. Regulační systém zařízení X-30 / XZ-30 reguluje výlučně ohřev čerstvé vody prostřednictvím primárního čerpadla s regulovanými otáčkami. Veškeré funkce se řídí přes integrovanou ovládací jednotku, kde lze zobrazit aktuální provozní údaje. Schéma připojení X-30 / XZ-30 Rozměry: Schéma připojení: X-30 / XZ-30 DFZ Senzor průtoku A1 připojení čerpadlo okruh zásobníku A2 připojení cirkulačního čerpadla (jen XZ-30 ) A3 signál pro funkci dodatečného vytápění (nepovinný) T1 teplota přítoku do zásobníku T2 teplota přítoku teplé vody T3 teplota přítoku studené vody T5 Teplota vyrovnávacího zásobníku pro funkci dodatečného vytápění (nepovinné) 860 Výr. č. X XZ X30-80 XZ-30-B Čerpadlo (strana zásobníku) Čerpadlo (cirkulace) Datový výstup (S-Bus) - Wilo ZRS 15/4-3KU - X Wilo ZRS 15/4-3KU X Tlaková ztráta p [mbar] Tlaková ztráta p [pascal] Primární okruh Sekundární okruh Prùtok V [l/h] Průtokový graf X-30 / XZ Oventrop

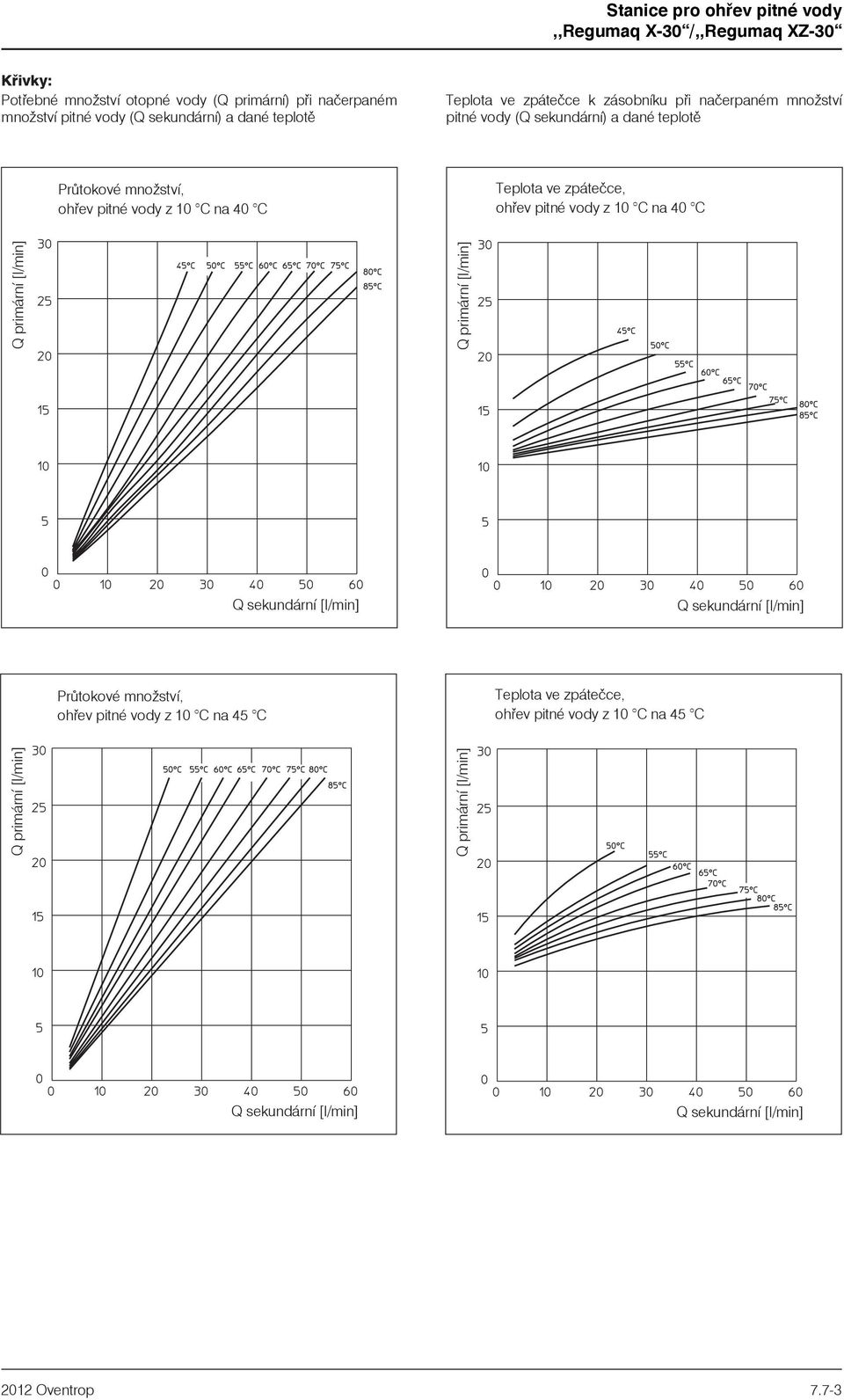

3 Křivky: ohřev pitné vody z 10 C na 40 C ohřev pitné vody z 10 C na 40 C ohřev pitné vody z 10 C na 45 C ohřev pitné vody z 10 C na 45 C 2012 Oventrop 7.7-3

4 ohřev pitné vody z 10 C na 50 C ohřev pitné vody z 10 C na 50 C 7 ohřev pitné vody z 10 C na 55 C ohřev pitné vody z 10 C na 55 C Oventrop

5 ohřev pitné vody z 10 C na 60 C ohřev pitné vody z 10 C na 60 C Charakteristiky èerpadel: H (m) H (m) Průtok vody (m 3 /h) Průtok vody (m 3 /h) 15/6-3 Wilo ZRS 15/4-3 Ku Technické zmìny vyhrazeny. Okruh výrobkù 7 ti 246-0/10/MW Vydání 2012 Vytištìno na papíru nebìleném chlórem Oventrop 7.7-5
