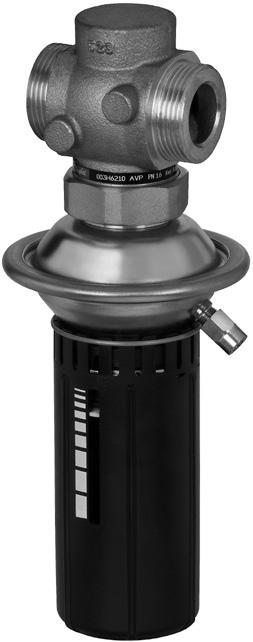

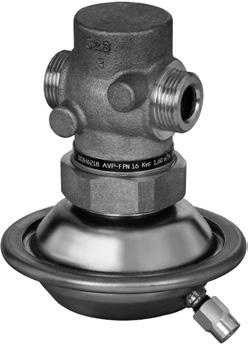

1 Datový list Regulátor diferenčního tlaku (PN 16) AVP montáž do přívodního a vratného potrubí, měnitelné nastavení AVP-F montáž do vratného potrubí, pevné nastavení Použití Regulátor se skládá z regulačního ventilu, servopohonu s jednou regulační membránou a rukojeti, která slouží k nastavování požadované hodnoty diferenčního tlaku (u typu s pevným nastavením není rukojeť přítomna). AVP AVP-F AVP(-F) představuje samočinný regulátor diferenčního tlaku, který je přednostně využíván v systémech dálkového vytápění. Regulátor se zavírá při rostoucím diferenčním tlaku. Hlavní technické údaje: DN k VS 0,4-10 m 3 /h PN 16 Rozsah nastavení (AVP): 0,05-0,5 bar / 0,2-1,0 bar / 0,8-1,6 bar Pevné nastavení (AVP-F): 0,2 bar / 0,3 bar / 0,5 bar Teplota: - Cirkulační voda / voda s glykolem do 30 %: C Připojení - Vnější závit (navařovací, závitové nebo přírubové koncovky) Objednávání Regulátor AVP (montáž do vratného potrubí) DN k VS Rozsah nastavení p Rozsah nastavení p Rozsah nastavení p Obrázek Připojení Kódové č. Kódové č. Kódové č. (mm) (m 3 /h) (bar) (bar) (bar) 1,6 003H H H ,5 Válcový G ¾ A 003H H H6213 vnější 4,0 závit 003H H H6214 0,05-0,5 0,2-1,0 0,8-1,6 20 6,3 podle G 1 A 003H H H6215 ISO 25 8,0 228/1 G 1¼ A 003H H H G 1¾ A 003H H H6217 Příklad 1: Regulátor diferenčního tlaku, montáž do vratného potrubí; DN 15; k VS 1,6; PN 16; rozsah nastavení 0,2-1,0 bar; T max 150 C; vnější závit; - 1 regulátor AVP DN 15 Kódové č.: 003H sada impulsní trubky AV, R 1 8 Kódové č.: 003H6852 Volitelné příslušenství: - 1 navařovací koncovky Kódové č.: 003H6908 Regulátor je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a servopohonem. Externí impulsní trubku (AV) je nutné objednat samostatně. DEN-SMT/SI Regulátor AVP (montáž do přívodního potrubí) Obrázek VD.DB.G5.48 Danfoss 10/2013 Rozsah Rozsah DN k VS Připojení nastavení p Kódové č. nastavení p Kódové č. (mm) (m 3 /h) (bar) (bar) 0,4 15 1,6 Válcový G ¾ A 003H H6244 2,5 vnější 003H H6245 závit 0,05-0,5 0,2-1,0 4,0 podle ISO 003H H ,3 228/1 G 1 A 003H H H6947 1,0-003H ,0 G 1¼ A 003H H G 1¾ A 003H H6249 Tuto verzi regulátoru lze montovat do vratného nebo přívodního potrubí. Při objednávání 2 sad impulsních trubek byste měli objednat AV (místo (viz Objednací příklad 2). 1

2 Objednávání (pokračování) Regulátor AVP-F (montáž do vratného potrubí) Obrázek Rozsah Rozsah Rozsah DN k VS Připojení nastavení p Kódové č. nastavení p Kódové č. nastavení p Kódové č. (mm) (m 3 /h) (bar) (bar) (bar) 1,6 003H H H ,5 G ¾ A 003H H H6231 4,0 Válcový vnější 003H H H6232 závit podle ISO 0,2 0,3 0,5 20 6,3 228/1 G 1 A 003H H H ,0 G 1¼ A 003H H H G 1¾ A 003H H H6235 Příklad 2: Regulátor diferenčního tlaku, montáž do přívodního potrubí; DN 15; k VS 0,4; PN 16; rozsah nastavení 0,2-1,0 bar; T max 150 C; vnější závit; - 1 regulátor AVP DN 15 Kódové č.: 003H sada impulsní trubky AV, R 1 8 Kódové č.: 003H6852 Volitelné příslušenství: - 1 navařovací koncovky Kódové č.: 003H6908 Regulátor je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a servopohonem. Externí impulsní trubku (AV) je nutné objednat samostatně. Příslušenství Obrázek Typové označení DN Připojení Kódové č. Navařovací koncovka Koncovka s vnějším závitem Přírubová koncovka Sada impulsní trubky AV H H H H R ¾ 003H6903 Kónický vnější závit dle normy EN R 1 003H6904 R ½ 003H R 1¼ 003H H Příruby PN 25, dle EN H H6917 Popis: - 1 měděná trubka Ø mm - 1 tlaková spojka pro připojení impulsní trubky k trubce Ø 6 1 mm R 1 8 R 3 8 R ½ 003H H H tlakových spojek pro připojení impulsní trubky k trubce, Ø 6 1 mm R H tlakových spojek pro připojení impulsní trubky k trubce, Ø 6 1 mm R H tlakových spojek pro připojení impulsní trubky k trubce, Ø 6 1 mm R ½ 003H tlakových spojek pro připojení impulsní trubky k servopohonu, Ø 6 1 mm G H6931 Uzavírací ventil Ø 6 mm 003H0276 Tlaková spojka se skládá z vsuvky, tlakového kroužku a matice. Servisní sady Obrázek Typové označení DN k VS Kódové č. (m 3 /h) AVP(-F) vratné AVP(-F) přívodní 0,4-003H6869 1,0-003H ,6 003H H6871 Vložka ventilu 2,5 003H H6872 4,0 003H H ,3 003H H , H H6875 Typové označení Servopohon s nastavovací rukojetí (AVP) Servopohon bez nastavovací rukojeti (AVP-F) Rozsah nastavení Δp Kódové č. (bar) AVP(-F) vratné AVP(-F) přívodní 0,05-0,5 003H H6823 0,2-1,0 0,8-1,6 003H H6824 0,2 0,3 003H6825-0,5 2 VD.DB.G5.48 Danfoss 10/2013 DEN-SMT/SI

3 Technické údaje Ventil Jmenovitý průměr DN k VS hodnota m 3 /h 0,4 1,0 1,6 2,5 4,0 6,3 8,0 10 Kavitační faktor z 0,6 0,55 Netěsnost podle IEC 534 % hodnoty k VS 0,02 0,05 Jmenovitý tlak PN 25 Maximální diferenční tlak bar 12 Médium Cirkulační voda / voda s glykolem do 30 % Hodnota ph média Min. 7, max. 10 Teplota média C ventil Vnější závit Připojení Navařovací a s vnějším závitem koncovky Příruba - Materiály Těleso ventilu Červený bronz CuSn5ZnPb (Rg5) Ventilové sedlo Nerezová ocel, materiál č Ventilový kužel Mosaz odolná proti odzinkování CuZn36Pb2As Těsnění EPDM Systém pro vyrovnávání tlaku Píst Servopohon Typ AVP AVP-F Velikost servopohonu cm 2 Jmenovitý tlak Rozsahy nastavování hodnot diferenčního tlaku a barva pružiny Materiály PN bar šedá černá (pevné nastavení) Pouzdro servopohonu Ocel se zinkochromátovou vrstvou, DIN 1624, č. 1,0338 Membrána Impulsní trubka EPDM Měděná trubka Ø 6 x 1 mm Principy použití - Montáž do vratného potrubí Přímo připojená topná soustava Nepřímo připojená topná soustava DEN-SMT/SI VD.DB.G5.48 Danfoss 10/2013 3

4 Principy použití - Montáž do přívodního potrubí Přímo připojená topná soustava Nepřímo připojená topná soustava Instalační polohy Při teplotě média do 100 C je možné regulátory instalovat do jakékoliv pozice. Jestliže jsou teploty vyšší, tak je možné regulátory instalovat pouze na vodorovné potrubí, se servopohonem směřujícím dolů. Diagram závislosti tlaku na teplotě pracovní oblast CuSn5ZnPb (Rg5) PN 16 Maximálně povolený provozní tlak jako funkce teploty média (dle EN ). 4 VD.DB.G5.48 Danfoss 10/2013 DEN-SMT/SI

5 Dimenzování - Přímo připojený topný systém Příklad 1: Regulační ventil se servopohonem (MCV) pro směšovací okruh v přímo připojených topných soustavách vyžaduje diferenční tlak 0,2 bar (20 kpa). Je dáno: Q max = 1,3 m 3 /h (1 300 l/h) p min = 0,7 bar (70 kpa) * p okruh = 0,1 bar (10 kpa) p MCV = 0,2 bar (20 kpa) zvoleno *Poznámka Δp okruh odpovídá požadovanému čerpanému tlaku v topném okruhu a nelze ho při dimenzování AVP zahrnovat do výpočtu. Nastavená hodnota diferenčního tlaku je: p nastavená hodnota = p MCV p nastavená hodnota = 0,2 bar (20 kpa) Celková tlaková ztráta v regulátoru je: p AVP = p min p MCV = 0,7 0,2 p AVP = 0,5 bar (50 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla, apod. nejsou kalkulovány do celkového výpočtu. Hodnota k v se vypočítá podle vzorce: Qmax 1,3 k v Δp 0,5 AVP k v = 1,8 m 3 /h nebo ji vypočítáme z diagramu dimenzování (strana 7) tak, že povedeme přímku z hodnoty 1,3 m 3 /h na ose Q do bodu s hodnotou 0,5 bar na ose p v, která protne osu k v v hodnotě 1,8 m 3 /h. Řešení: V daném příkladu vybereme AVP DN 15, k VS hodnota 2,5, s rozsahem nastavení diferenčního tlaku 0,05 0,5 bar. Z diagramu dimenzování je možné také odečíst proporcionální P-pásmo (Xp) tak, že vedeme Veďte vodorovnou přímku z osy k v (1,8 m 3 /h) doprava, až protne osu X p (0,04 bar). Při hodnotě nastavení 0,2 bar a hodnotě X p ve výši 0,04 bar regulátor AVP reguluje mezi hodnotami 0,2 bar s otevřeným regulačním ventilem se servopohonem a 0,2 + 0,04 = 0,24 bar se skoro uzavřeným regulačním ventilem se servopohonem (tzn. celková tlaková ztráta napříč regulačním ventilem se servopohonem). okruh okruh DEN-SMT/SI VD.DB.G5.48 Danfoss 10/2013 5

6 Dimenzování (pokračování) - Nepřímo připojený topný systém Příklad 2 Regulační ventil se servopohonem (MCV) pro směšovací okruh v nepřímo připojených topných soustavách vyžaduje diferenční tlak 0,3 bar (30 kpa). Je dáno: Q max p min p výměník p MCV = 0,8 m 3 /h (800 l/h) = 0,8 bar (80 kpa) = 0,05 bar (5 kpa) = 0,3 bar (30 kpa) zvoleno Nastavená hodnota diferenčního tlaku je: p nastavená hodnota = p výměník + p MCV = 0,05 + 0,3 p nastavená hodnota = 0,35 bar (35 kpa) Celková tlaková ztráta v regulátoru je: p AVP = p min p výměník p MCV = 0,8 0,05 0,3 p AVP = 0,45 bar (45 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla, apod. nejsou kalkulovány do celkového výpočtu. Hodnota k v se vypočítá podle vzorce: Qmax 0,8 k v Δp 0,45 AVP k v = 1,2 m 3 /h nebo ji vypočítáme z diagramu dimenzování na straně 7 tak, že povedeme přímku z osy Q (0,8 m 3 /h) přes osu p v (0,45 bar), která protne osu k v v hodnotě 1,2 m 3 /h. Řešení: V daném příkladu vybereme AVP DN 15, k VS hodnota 1,6, s rozsahem nastavení diferenčního tlaku 0,05 0,5 bar. Z diagramu dimenzování je možné také odečíst proporcionální P-pásmo (X P). Veďte vodorovnou přímku z osy k v (1,2 m 3 /h) doprava, až protne osu X p (0,04 bar). Při hodnotě nastavení 0,35 bar a hodnotě X p ve výši 0,04 bar regulátor AVP reguluje mezi hodnotami 0,35 bar s otevřeným regulačním ventilem se servopohonem a 0,35 + 0,04 = 0,39 bar se skoro uzavřeným regulačním ventilem se servopohonem (tzn. celková tlaková ztráta napříč regulačním ventilem se servopohonem). výměník výměník 6 VD.DB.G5.48 Danfoss 10/2013 DEN-SMT/SI

7 Dimenzování (pokračování) Vyberte vhodnou velikost regulátoru. Hodnota Xp by neměla přesáhnout 50 % hodnoty nastavení diferenčního tlaku regulátoru. DEN-SMT/SI VD.DB.G5.48 Danfoss 10/2013 7

8 Konstrukce 1. Těleso ventilu 2. Vložka ventilu 3. Kuželka ventilu 4. Vřeteno ventilu 5. Regulační kanál 6. Servopohon 7. Membrána regulace diferenčního tlaku 8. Nastavovací pružina regulátoru diferenčního tlaku 9. Rukojeť nastavování diferenčního tlaku, s možností nastavenou hodnotu zaplombovat 10. Převlečná matice 11. Tlaková armatura pro připojení impulzní trubky 12. Přetlakový bezpečnostní ventil AVP-F AVP Funkce Změny tlaku v přívodním a zpětném potrubí jsou prostřednictvím impulsních trubek a/nebo regulačního kanálu z vřetena servopohonu převáděny do komory servopohonu a působí tak na regulační membránu a regulují tak diferenční tlak. Diferenční tlak je řízen prostřednictvím nastavovací pružiny určené pro regulaci diferenčního tlaku. Regulační ventil se tak při zvyšujícím diferenčním tlaku zavírá a při snižujícím diferenčním tlaku otevírá, a tím zajišťuje konstantní hodnotu diferenčního tlaku. Regulátor je vybaven bezpečnostním přetlakovým ventilem, který chrání regulační membránu pro řízení diferenčního tlaku před příliš vysokým diferenčním tlakem. Nastavování Nastavování diferenčního tlaku Nastavování diferenčního tlaku (pouze u regulátoru AVP) je řešeno prostřednictvím nastavovací pružiny regulátoru diferenčního tlaku. Nastavení lze provádět pomocí rukojeti pro nastavování diferenčního tlaku a/nebo indikátorů tlaku. Diagram nastavení Vztah mezi hodnotami na stupnici a diferenčním tlakem. Odečtené hodnoty jsou pouze orientační. 8 VD.DB.G5.48 Danfoss 10/2013 DEN-SMT/SI

9 Rozměry AVP (přívod, návrat) DN L H H2 Hmotnost mm (kg) , , , ,2 AVP-F (návrat) DN L H H2 Hmotnost mm (kg) , , , ,8 L 3 L 2 L 1 d 2 d R k DN R SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1 3/4A) Kuželový vnější závit podle EN ) Příruby PN 25 podle EN Koncovka pro připojení impulsní trubky R 1 8 / R 3 8 / R mm (R 1 8) 37 mm (R 3 8) 43 mm (R 1 2) DEN-SMT/SI VD.DB.G5.48 Danfoss 10/2013 9

10 10 VD.DB.G5.48 Danfoss 10/2013 DEN-SMT/SI

11 DEN-SMT/SI VD.DB.G5.48 Danfoss 10/

12 12 VD.DB.G5.48 Produced by Danfoss A/S 10/2013
