STANDARD VYBAVENÍ A PROVEDENÍ RODINNÉHO DOMKU TYP B DVOJDOMEK

Transkript

1 LOKALITA: LIBEREC, ZELENÉ ÚDOLÍ U ZÁMEČKU STANDARD VYBAVENÍ A PROVEDENÍ RODINNÉHO DOMKU TYP B DVOJDOMEK Část I. Kompletní provedení poloviny, tj. jednoho vchodu domu B (na klíč) zahrnuje VLASTNÍ DOMEK (bytová jednotka 4+1): - založení (na pasech) včetně souvisejících zemních prací - ležatá splašková kanalizace, uzemnění a ostatní rozvody v základech, včetně chrániček a prostupů - izolace proti vodě živičnými pásy ( svislé komplet, vodorovné jen pod stěnami s pásy šířky ca 50cm) - nosná konstrukce domu (stěny a stropy) ze železobetonových panelů, včetně zaspárování - zastřešení, tj. krov (ocelové profily + dřevěné krokve), laťování a krytina z bet. tašek (BETA nebo BRAMAC) s oplechováním vč. žlabů z plechu TiZn - dodávka a osazení střešních oken VELUX, typ GGL 3059 bez doplň. prvků - dřevěná markýza s krytinou nad vstupem do domu - dodávka a osazení plastových oken a balkónových dveří v bílé barvě (U okna = 1,4 W.m -2. K -1 ) a klempířských vnějších parapetů, vnitřní parapety nejsou osazeny - okno je pouze s podkladním profilem pro následnou montáž vnitřního plastového parapetu - dodávka a osazení vstupních dveří - fasáda provedená kontaktním zateplovacím systémem s akrylátovou omítkou (rýhovaná struktura, zrno 2 mm), sokl upraven mozaikou KRYTÉ STÁNÍ PRO AUTOMOBIL : - základy ( patky ) pro konstrukci přístřešku - dřevěná konstrukce opatřená nátěrem lazurovacím lakem - krytina z betonových tašek na latě (shodné s krytinou domu) PŘÍPOJKY, VENKOVNÍ ÚPRAVY : - přípojka vody (domovní část) ukončená ve venkovní vodoměrné šachtě (bez vodoměru), v RD ukončena zátkou za vstupem do objektu - přípojka elektro NN ukončená v kombinovaném pilířku a vystrojena rozvaděčem RE), v RD bude přívodní kabel vytažen

2 z betonové mazaniny s rezervou pro připojení do bytové rozvodnice - ze slaboproudých přípojek bude provedena přípojka telefonu zemním kabelem dále bude samostatně v chráničce protahovací vodič pro připojení KT, domácí telefon pro branku a ovládání vrat nebo elektrických zámků bude řešen samostatně, v RD budou obě přípojky vytaženy z betonové mazaniny v místě rozvodnic slaboproudu - přípojka plynu (domovní část) ukončená v kombinovaném pilířku se skříní HUP s osazeným kulovým uzávěrem, v RD ukončena zátkou za vstupem do objektu (součástí bude i provedená tlaková zkouška) - přípojky splaškové napojené na veřejnou kanalizaci - dešťové kanalizace napojené na trativod - přístupový chodník bude proveden s povrchem z betonové zámkové dlažby na dvou podkladních vrstvách o šíři 1,20 m, (štěrk a štěrkodrť), ohraničené zahradními obrubníky. - příjezd ke stání o šíři 3,0 m a plocha stání provedeny s povrchem z betonové zámkové dlažby na dvou podkladních vrstvách (štěrk a štěrkodrť) ohraničené zahradními obrubníky. Odstavná plocha pro popelnici s povrchem z betonové zámkové dlažby. - urovnání terénu v okolí domu s ohumusováním bez zatravnění - oplocení do hlavní uliční linie bude tvořena ze štípaných betonových tvárnic ve dvou až třech řadách dle sklonu terénu a dřevěnou výplní do výše 1,20 m, upevněnou vodorovně do ocelových sloupků. Součástí oplocení je brána na ruční pohon s přípravou pro servo pohon. - další oplocení bude mezi dvojdomky z drátěného pletiva výšky 1,0 m, spodní část bude opatřena bet. obrubníkem nebo bet. podhrabovou deskou. Svah orientovaný na západ nebude opatřen oplocením. Část II. Kompletní dokončení poloviny, tj. 1 vchodu domu B (na klíč) zahrnuje : I. Vybavení v tomto rozsahu: - WC v 1.NP vybavené klozetem a umývátkem - koupelna s WC ve 2.NP vybavena akrylátovou vanou 170 cm, umyvadlem a klozetem - plynový závěsný kotel pro vytápění a ohřev TUV zn. Vaillant VUI aquaplus turbo - rozvod elektro - silnoproudu s rozvaděčem a předpětových ochran - rozvod elektro slaboproudu pro připojení pevné tel. linky se čtyřmi zásuvkami a rozvod pro příjem signálu TV s pěti účastnickými zásuvkami (v provozu pouze 4, možnost přepnutí u rozdělovače signálu) - nucené odvětrání WC ventilátorem, odtah kuchyňské digestoře v 1.NP

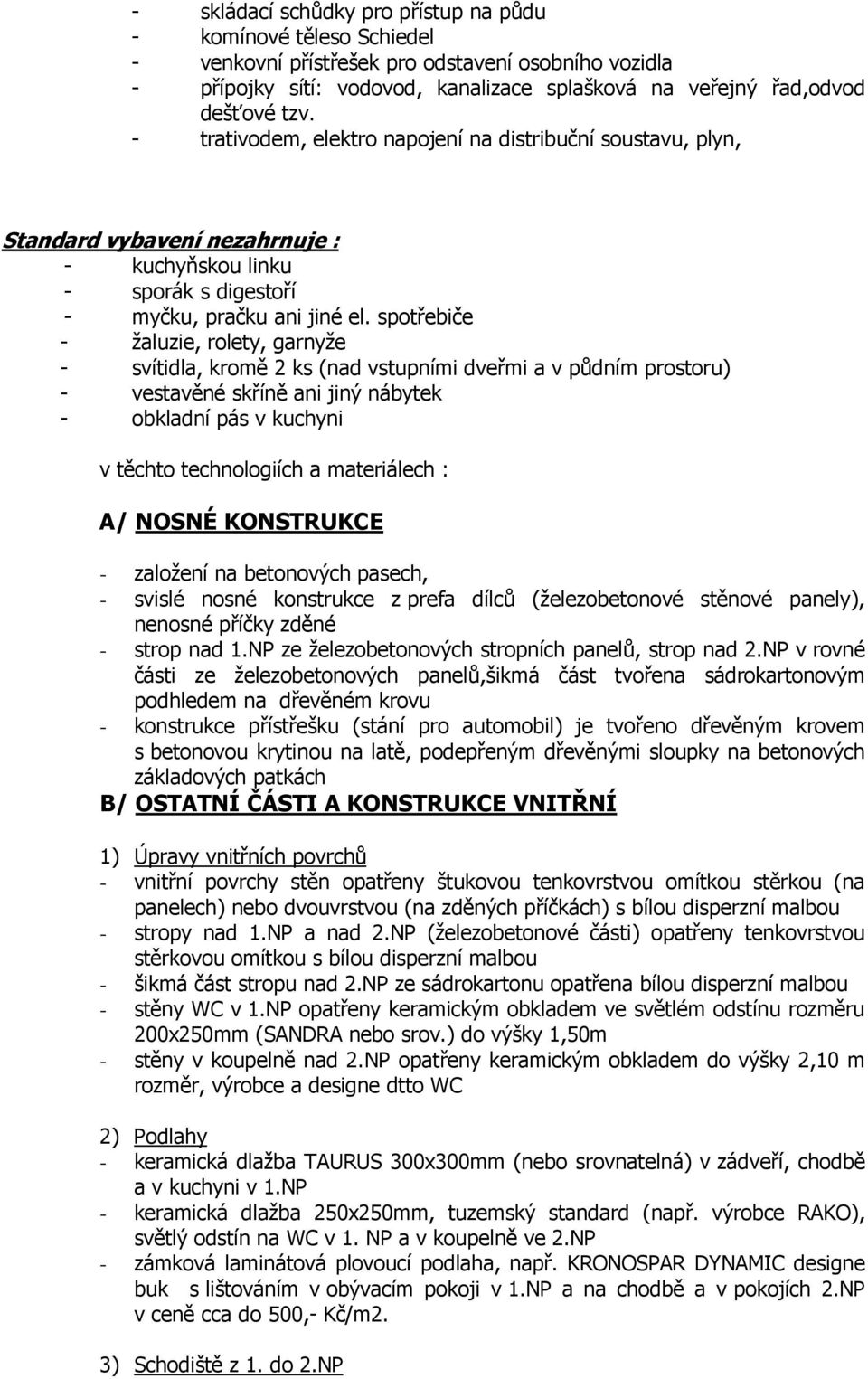

3 - skládací schůdky pro přístup na půdu - komínové těleso Schiedel - venkovní přístřešek pro odstavení osobního vozidla - přípojky sítí: vodovod, kanalizace splašková na veřejný řad,odvod dešťové tzv. - trativodem, elektro napojení na distribuční soustavu, plyn, Standard vybavení nezahrnuje : - kuchyňskou linku - sporák s digestoří - myčku, pračku ani jiné el. spotřebiče - žaluzie, rolety, garnyže - svítidla, kromě 2 ks (nad vstupními dveřmi a v půdním prostoru) - vestavěné skříně ani jiný nábytek - obkladní pás v kuchyni v těchto technologiích a materiálech : A/ NOSNÉ KONSTRUKCE - založení na betonových pasech, - svislé nosné konstrukce z prefa dílců (železobetonové stěnové panely), nenosné příčky zděné - strop nad 1.NP ze železobetonových stropních panelů, strop nad 2.NP v rovné části ze železobetonových panelů,šikmá část tvořena sádrokartonovým podhledem na dřevěném krovu - konstrukce přístřešku (stání pro automobil) je tvořeno dřevěným krovem s betonovou krytinou na latě, podepřeným dřevěnými sloupky na betonových základových patkách B/ OSTATNÍ ČÁSTI A KONSTRUKCE VNITŘNÍ 1) Úpravy vnitřních povrchů - vnitřní povrchy stěn opatřeny štukovou tenkovrstvou omítkou stěrkou (na panelech) nebo dvouvrstvou (na zděných příčkách) s bílou disperzní malbou - stropy nad 1.NP a nad 2.NP (železobetonové části) opatřeny tenkovrstvou stěrkovou omítkou s bílou disperzní malbou - šikmá část stropu nad 2.NP ze sádrokartonu opatřena bílou disperzní malbou - stěny WC v 1.NP opatřeny keramickým obkladem ve světlém odstínu rozměru 200x250mm (SANDRA nebo srov.) do výšky 1,50m - stěny v koupelně nad 2.NP opatřeny keramickým obkladem do výšky 2,10 m rozměr, výrobce a designe dtto WC 2) Podlahy - keramická dlažba TAURUS 300x300mm (nebo srovnatelná) v zádveří, chodbě a v kuchyni v 1.NP - keramická dlažba 250x250mm, tuzemský standard (např. výrobce RAKO), světlý odstín na WC v 1. NP a v koupelně ve 2.NP - zámková laminátová plovoucí podlaha, např. KRONOSPAR DYNAMIC designe buk s lištováním v obývacím pokoji v 1.NP a na chodbě a v pokojích 2.NP v ceně cca do 500,- Kč/m2. 3) Schodiště z 1. do 2.NP

4 - celodřevěné se stupni (bez podstupnic) s dřevěným nesoustruženým zábradlím s lazurou 4) Okna, balkónové dveře - okna, balkónové dveře, střešní okna - popsáno v Rozsahu provedení a dokončení hrubé stavby 5) Dveře - vchodové - plastové bílé, částečné výplně skla, U=1,4, kování bezpečnostní - koule-klika - vnitřní dveře dřevěné s foliovaným povrchem, do obložkové zárubně stejného provedení - design buk (plné nebo 2/3 prosklené podle projektu), kování COBRA Milena R satinovaný nikl (nebo srovnatelné) 6) Zdravotní instalace, zařizovací předměty - rozvody vody teplé i studené v plastu (např. HOSTALEN) - kanalizační potrubí provedeno rovněž v plastu - zařizovací předměty v následujícím rozsahu a provedení * 1.NP - keramický klozet bílý - kombi, tuzemský standard (např. JIKA) - umývátko keramické bílé, tuzemský standard * 2.NP - keramický klozet bílý - kombi, dtto 1.NP - vana akrylátová, bílá, délka 1,70m - umyvadlo keramické bílé 600mm, s polonohou, tuzemský standard (např. JIKA) - jednopákové baterie standardní, GEOS nebo srovnatelné (1x vanová, 1x umyvadlová) - vývody pro připojení dřezu a myčky v kuchyni a pračky v koupelně 7) Ústřední vytápění - plynový závěsný kotel pro vytápění a ohřev TUV zn. Vaillant VUI aqua PLUS turbo - rozvody v plastovém potrubí v ochranné trubce (např. GIACCOMINI) s izolací svislých částí - otopná tělesa desková bílá, např. RADIK, v koupelně ve 2.NP žebříček (doplněn o zásuvku pro případné budoucí zapojení topné vložky) - všechna tělesa opatřena ventily s termostatickými hlavicemi 8) Vzduchotechnika - vývod potrubí SPIRO pro napojení digestoře o výkonu do 200m3/h v kuchyni s výfukem ven na fasádu - nucené odvětrání, WC ventilátorem o výkonu min. 100m 3 /h (např.axiální ventilátor EDM) s odtahovým potrubím SPIRO 9) Elektroinstalace, hromosvod) - rozvod elektro silnoproudu kabely CYKY z domovní rozvodnice - 2 ks svítidel (nad vchodem a v půdním prostoru ) - vývody pro ostatní světelné vývody, ukončené svorkou a stropní vývody dále osazeny systémovým lustrhákem a víčkem krabice - propojovací krabičky zavíčkované plastovou krytkou - zásuvky a vypínače od ABB (TANGO nebo srovnatelné) - telefonní rozvod kabely SYKFY, 1 účastnická zásuvka) - rozvod pro příjem TV signálu s připojovací skříňkou a 5 zásuvkami - vývody pro připojení digestoře, sporáku a myčky v kuchyni, ukončené svorkovnicí Tango

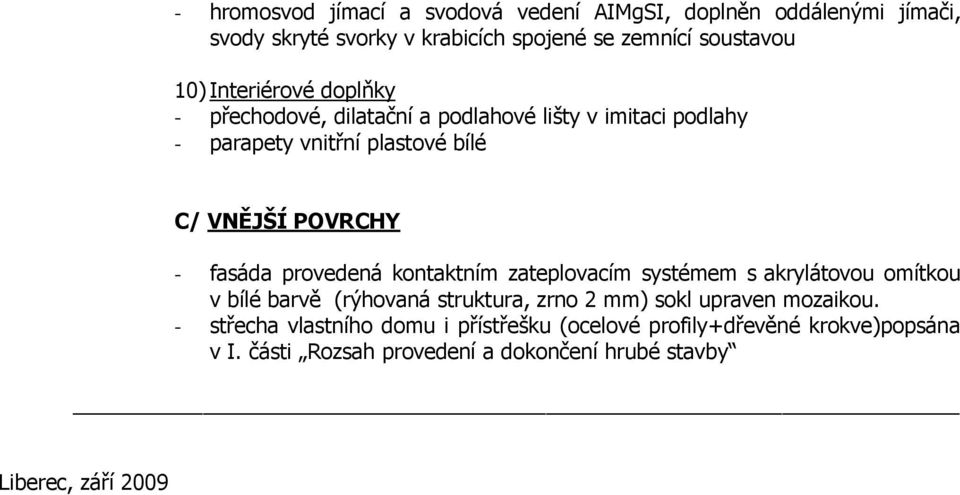

5 - hromosvod jímací a svodová vedení AIMgSI, doplněn oddálenými jímači, svody skryté svorky v krabicích spojené se zemnící soustavou 10) Interiérové doplňky - přechodové, dilatační a podlahové lišty v imitaci podlahy - parapety vnitřní plastové bílé C/ VNĚJŠÍ POVRCHY - fasáda provedená kontaktním zateplovacím systémem s akrylátovou omítkou v bílé barvě (rýhovaná struktura, zrno 2 mm) sokl upraven mozaikou. - střecha vlastního domu i přístřešku (ocelové profily+dřevěné krokve)popsána v I. části Rozsah provedení a dokončení hrubé stavby Liberec, září 2009
