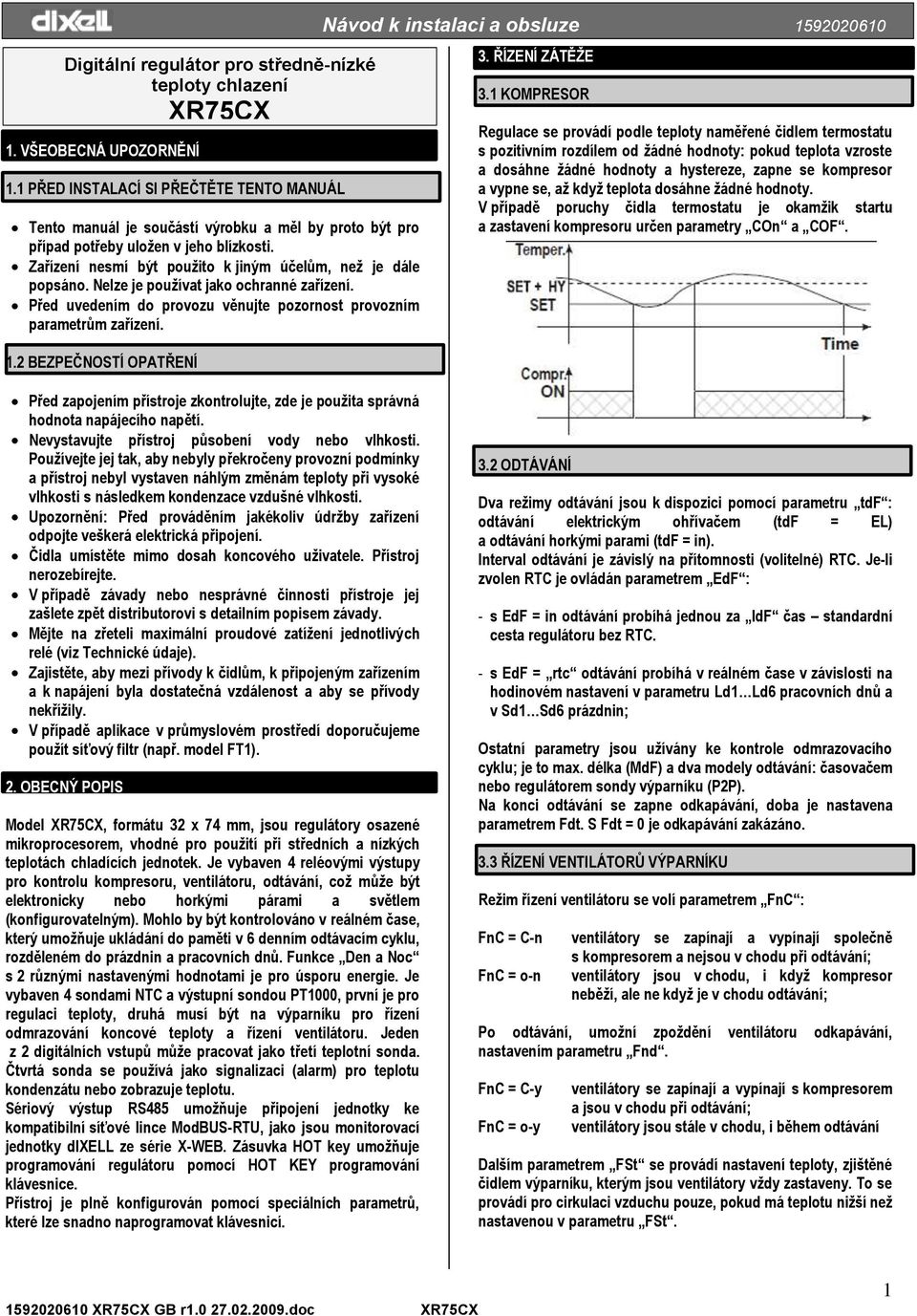

1 Digitální regulátor pro středně-nízké teploty chlazení XR75CX 1. VŠEOBECNÁ UPOZORNĚNÍ 1.1 PŘED INSTALACÍ SI PŘEČTĚTE TENTO MANUÁL Tento manuál je součástí výrobku a měl by proto být pro případ potřeby uloţen v jeho blízkosti. Zařízení nesmí být pouţito k jiným účelům, neţ je dále popsáno. Nelze je pouţívat jako ochranné zařízení. Před uvedením do provozu věnujte pozornost provozním parametrům zařízení. 1.2 BEZPEČNOSTÍ OPATŘENÍ Návod k instalaci a obsluze ŘÍZENÍ ZÁTĚŢE 3.1 KOMPRESOR Regulace se provádí podle teploty naměřené čidlem termostatu s pozitivním rozdílem od ţádné hodnoty: pokud teplota vzroste a dosáhne ţádné hodnoty a hystereze, zapne se kompresor a vypne se, aţ kdyţ teplota dosáhne ţádné hodnoty. V případě poruchy čidla termostatu je okamţik startu a zastavení kompresoru určen parametry COn a COF. Před zapojením přístroje zkontrolujte, zde je pouţita správná hodnota napájecího napětí. Nevystavujte přístroj působení vody nebo vlhkosti. Pouţívejte jej tak, aby nebyly překročeny provozní podmínky a přístroj nebyl vystaven náhlým změnám teploty při vysoké vlhkosti s následkem kondenzace vzdušné vlhkosti. Upozornění: Před prováděním jakékoliv údrţby zařízení odpojte veškerá elektrická připojení. Čidla umístěte mimo dosah koncového uţivatele. Přístroj nerozebírejte. V případě závady nebo nesprávné činnosti přístroje jej zašlete zpět distributorovi s detailním popisem závady. Mějte na zřeteli maximální proudové zatíţení jednotlivých relé (viz Technické údaje). Zajistěte, aby mezi přívody k čidlům, k připojeným zařízením a k napájení byla dostatečná vzdálenost a aby se přívody nekříţily. V případě aplikace v průmyslovém prostředí doporučujeme pouţít síťový filtr (např. model FT1). 2. OBECNÝ POPIS Model XR75CX, formátu 32 x 74 mm, jsou regulátory osazené mikroprocesorem, vhodné pro pouţití při středních a nízkých teplotách chladících jednotek. Je vybaven 4 reléovými výstupy pro kontrolu kompresoru, ventilátoru, odtávání, coţ můţe být elektronicky nebo horkými párami a světlem (konfigurovatelným). Mohlo by být kontrolováno v reálném čase, který umoţňuje ukládání do paměti v 6 denním odtávacím cyklu, rozděleném do prázdnin a pracovních dnů. Funkce Den a Noc s 2 různými nastavenými hodnotami je pro úsporu energie. Je vybaven 4 sondami NTC a výstupní sondou PT1000, první je pro regulaci teploty, druhá musí být na výparníku pro řízení odmrazování koncové teploty a řízení ventilátoru. Jeden z 2 digitálních vstupů můţe pracovat jako třetí teplotní sonda. Čtvrtá sonda se pouţívá jako signalizaci (alarm) pro teplotu kondenzátu nebo zobrazuje teplotu. Sériový výstup RS485 umoţňuje připojení jednotky ke kompatibilní síťové lince ModBUS-RTU, jako jsou monitorovací jednotky dixell ze série X-WEB. Zásuvka HOT key umoţňuje programování regulátoru pomocí HOT KEY programování klávesnice. Přístroj je plně konfigurován pomocí speciálních parametrů, které lze snadno naprogramovat klávesnicí. 3.2 ODTÁVÁNÍ Dva reţimy odtávání jsou k dispozici pomocí parametru tdf : odtávání elektrickým ohřívačem (tdf = EL) a odtávání horkými parami (tdf = in). Interval odtávání je závislý na přítomnosti (volitelné) RTC. Je-li zvolen RTC je ovládán parametrem EdF : - s EdF = in odtávání probíhá jednou za IdF čas standardní cesta regulátoru bez RTC. - s EdF = rtc odtávání probíhá v reálném čase v závislosti na hodinovém nastavení v parametru Ld1 Ld6 pracovních dnů a v Sd1 Sd6 prázdnin; Ostatní parametry jsou uţívány ke kontrole odmrazovacího cyklu; je to max. délka (MdF) a dva modely odtávání: časovačem nebo regulátorem sondy výparníku (P2P). Na konci odtávání se zapne odkapávání, doba je nastavena parametrem Fdt. S Fdt = 0 je odkapávání zakázáno. 3.3 ŘÍZENÍ VENTILÁTORŮ VÝPARNÍKU Reţim řízení ventilátoru se volí parametrem FnC : FnC = C-n ventilátory se zapínají a vypínají společně s kompresorem a nejsou v chodu při odtávání; FnC = o-n ventilátory jsou v chodu, i kdyţ kompresor neběţí, ale ne kdyţ je v chodu odtávání; Po odtávání, umoţní zpoţdění ventilátoru odkapávání, nastavením parametru Fnd. FnC = C-y FnC = o-y ventilátory se zapínají a vypínají s kompresorem a jsou v chodu při odtávání; ventilátory jsou stále v chodu, i během odtávání Dalším parametrem FSt se provádí nastavení teploty, zjištěné čidlem výparníku, kterým jsou ventilátory vţdy zastaveny. To se provádí pro cirkulaci vzduchu pouze, pokud má teplotu niţší neţ nastavenou v parametru FSt. 1

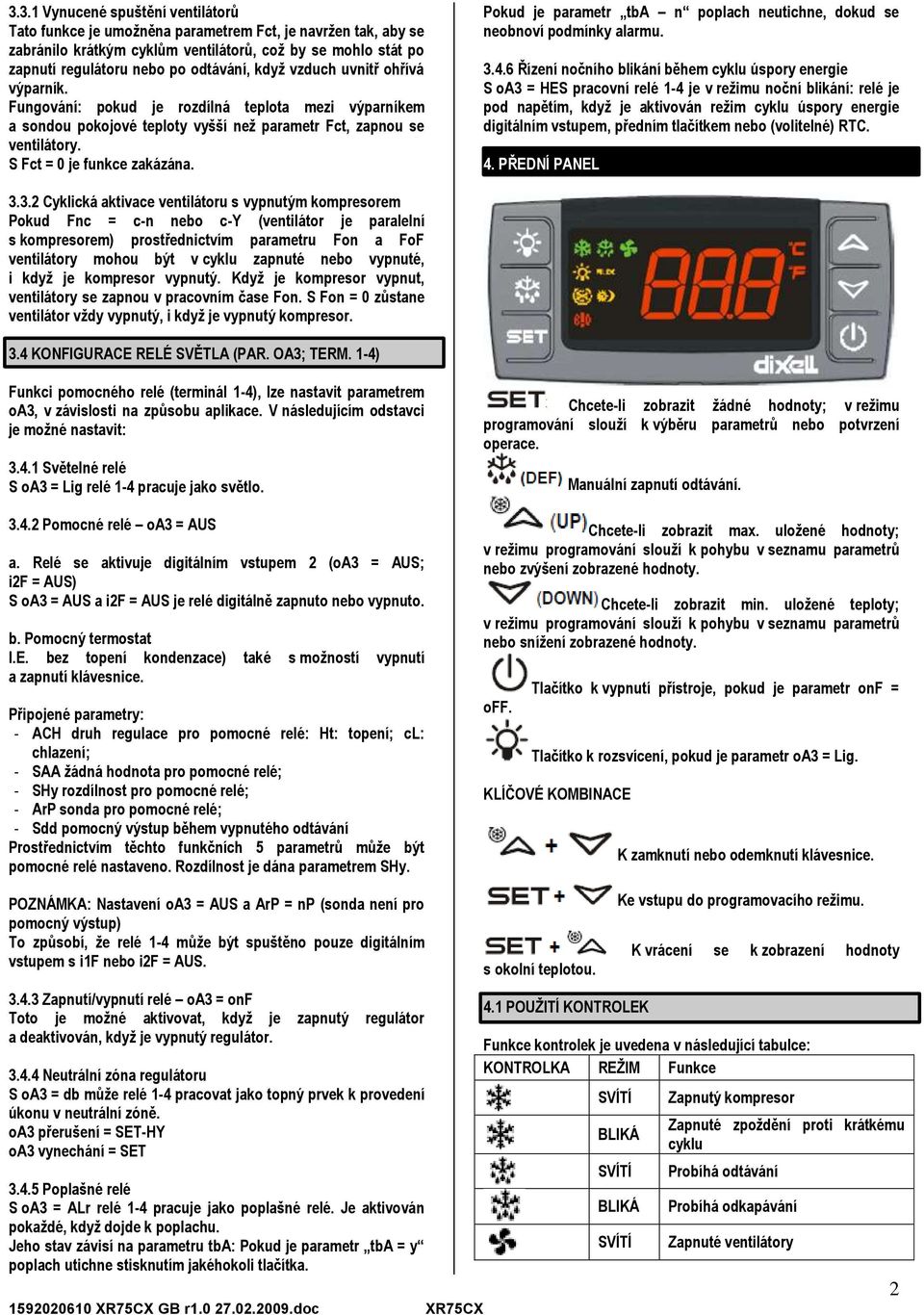

2 3.3.1 Vynucené spuštění ventilátorů Tato funkce je umoţněna parametrem Fct, je navrţen tak, aby se zabránilo krátkým cyklům ventilátorů, coţ by se mohlo stát po zapnutí regulátoru nebo po odtávání, kdyţ vzduch uvnitř ohřívá výparník. Fungování: pokud je rozdílná teplota mezi výparníkem a sondou pokojové teploty vyšší neţ parametr Fct, zapnou se ventilátory. S Fct = 0 je funkce zakázána. Pokud je parametr tba n poplach neutichne, dokud se neobnoví podmínky alarmu Řízení nočního blikání během cyklu úspory energie S oa3 = HES pracovní relé 1-4 je v reţimu noční blikání: relé je pod napětím, kdyţ je aktivován reţim cyklu úspory energie digitálním vstupem, předním tlačítkem nebo (volitelné) RTC. 4. PŘEDNÍ PANEL Cyklická aktivace ventilátoru s vypnutým kompresorem Pokud Fnc = c-n nebo c-y (ventilátor je paralelní s kompresorem) prostřednictvím parametru Fon a FoF ventilátory mohou být v cyklu zapnuté nebo vypnuté, i kdyţ je kompresor vypnutý. Kdyţ je kompresor vypnut, ventilátory se zapnou v pracovním čase Fon. S Fon = 0 zůstane ventilátor vţdy vypnutý, i kdyţ je vypnutý kompresor. 3.4 KONFIGURACE RELÉ SVĚTLA (PAR. OA3; TERM. 1-4) Funkci pomocného relé (terminál 1-4), lze nastavit parametrem oa3, v závislosti na způsobu aplikace. V následujícím odstavci je moţné nastavit: Světelné relé S oa3 = Lig relé 1-4 pracuje jako světlo Pomocné relé oa3 = AUS a. Relé se aktivuje digitálním vstupem 2 (oa3 = AUS; i2f = AUS) S oa3 = AUS a i2f = AUS je relé digitálně zapnuto nebo vypnuto. b. Pomocný termostat I.E. bez topení kondenzace) také s moţností vypnutí a zapnutí klávesnice. Připojené parametry: - ACH druh regulace pro pomocné relé: Ht: topení; cl: chlazení; - SAA ţádná hodnota pro pomocné relé; - SHy rozdílnost pro pomocné relé; - ArP sonda pro pomocné relé; - Sdd pomocný výstup během vypnutého odtávání Prostřednictvím těchto funkčních 5 parametrů můţe být pomocné relé nastaveno. Rozdílnost je dána parametrem SHy. Chcete-li zobrazit ţádné hodnoty; v reţimu programování slouţí k výběru parametrů nebo potvrzení operace. Manuální zapnutí odtávání. Chcete-li zobrazit max. uloţené hodnoty; v reţimu programování slouţí k pohybu v seznamu parametrů nebo zvýšení zobrazené hodnoty. Chcete-li zobrazit min. uloţené teploty; v reţimu programování slouţí k pohybu v seznamu parametrů nebo sníţení zobrazené hodnoty. off. Tlačítko k vypnutí přístroje, pokud je parametr onf = Tlačítko k rozsvícení, pokud je parametr oa3 = Lig. KLÍČOVÉ KOMBINACE K zamknutí nebo odemknutí klávesnice. POZNÁMKA: Nastavení oa3 = AUS a ArP = np (sonda není pro pomocný výstup) To způsobí, ţe relé 1-4 můţe být spuštěno pouze digitálním vstupem s i1f nebo i2f = AUS Zapnutí/vypnutí relé oa3 = onf Toto je moţné aktivovat, kdyţ je zapnutý regulátor a deaktivován, kdyţ je vypnutý regulátor Neutrální zóna regulátoru S oa3 = db můţe relé 1-4 pracovat jako topný prvek k provedení úkonu v neutrální zóně. oa3 přerušení = SET-HY oa3 vynechání = SET Poplašné relé S oa3 = ALr relé 1-4 pracuje jako poplašné relé. Je aktivován pokaţdé, kdyţ dojde k poplachu. Jeho stav závisí na parametru tba: Pokud je parametr tba = y poplach utichne stisknutím jakéhokoli tlačítka. s okolní teplotou. 4.1 POUŢITÍ KONTROLEK Ke vstupu do programovacího reţimu. K vrácení se k zobrazení hodnoty Funkce kontrolek je uvedena v následující tabulce: KONTROLKA REŢIM Funkce BLIKÁ BLIKÁ Zapnutý kompresor Zapnuté zpoţdění proti krátkému cyklu Probíhá odtávání Probíhá odkapávání Zapnuté ventilátory 2

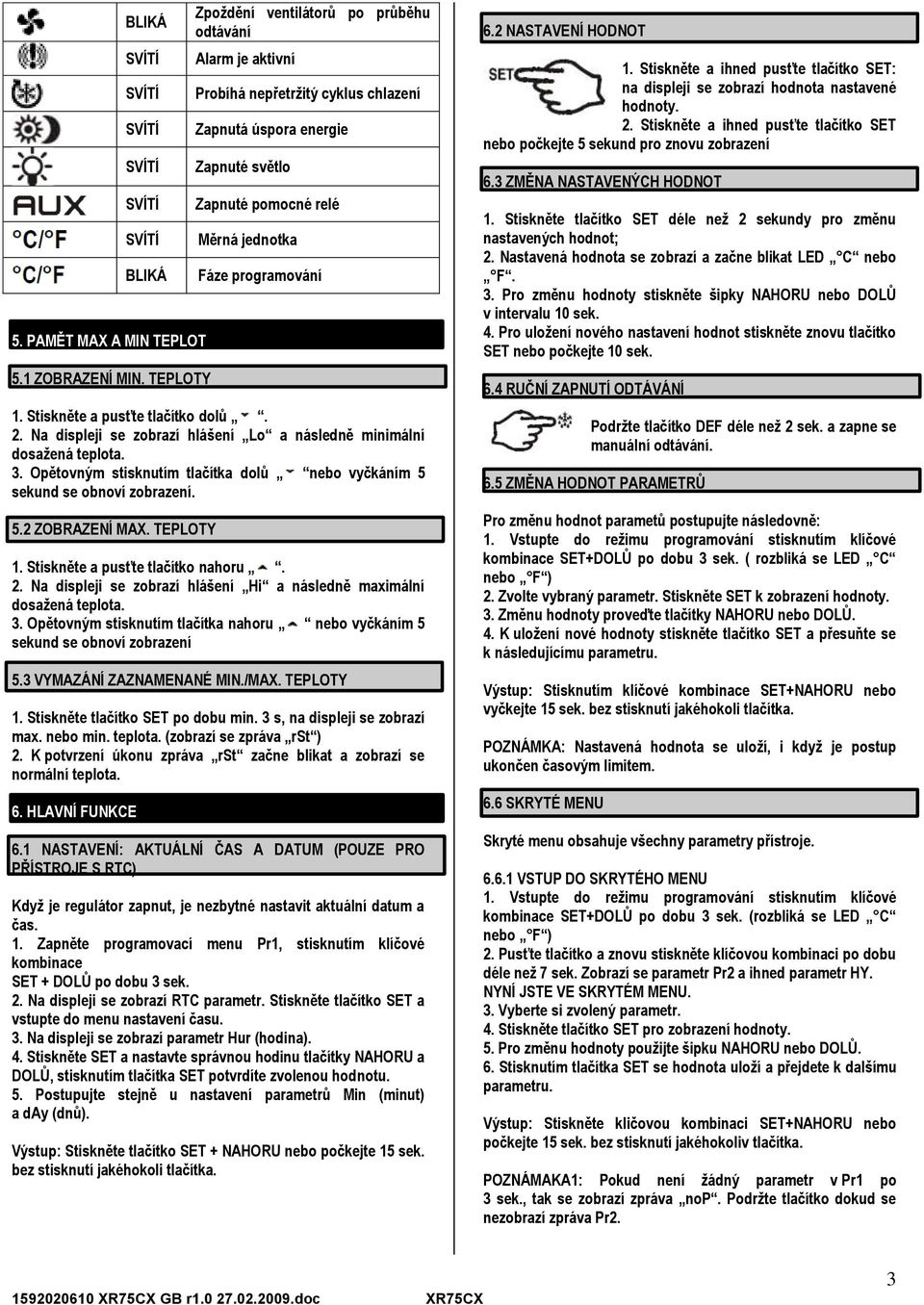

3 BLIKÁ BLIKÁ 5. PAMĚT MAX A MIN TEPLOT 5.1 ZOBRAZENÍ MIN. TEPLOTY Zpoţdění ventilátorů po průběhu odtávání Alarm je aktivní Probíhá nepřetrţitý cyklus chlazení Zapnutá úspora energie Zapnuté světlo Zapnuté pomocné relé Měrná jednotka Fáze programování 1. Stiskněte a pusťte tlačítko dolů. 2. Na displeji se zobrazí hlášení Lo a následně minimální dosaţená teplota. 3. Opětovným stisknutím tlačítka dolů nebo vyčkáním 5 sekund se obnoví zobrazení. 5.2 ZOBRAZENÍ MAX. TEPLOTY 1. Stiskněte a pusťte tlačítko nahoru. 2. Na displeji se zobrazí hlášení Hi a následně maximální dosaţená teplota. 3. Opětovným stisknutím tlačítka nahoru nebo vyčkáním 5 sekund se obnoví zobrazení 5.3 VYMAZÁNÍ ZAZNAMENANÉ MIN./MAX. TEPLOTY 1. Stiskněte tlačítko SET po dobu min. 3 s, na displeji se zobrazí max. nebo min. teplota. (zobrazí se zpráva rst ) 2. K potvrzení úkonu zpráva rst začne blikat a zobrazí se normální teplota. 6. HLAVNÍ FUNKCE 6.1 NASTAVENÍ: AKTUÁLNÍ ČAS A DATUM (POUZE PRO PŘÍSTROJE S RTC) Kdyţ je regulátor zapnut, je nezbytné nastavit aktuální datum a čas. 1. Zapněte programovací menu Pr1, stisknutím klíčové kombinace SET + DOLŮ po dobu 3 sek. 2. Na displeji se zobrazí RTC parametr. Stiskněte tlačítko SET a vstupte do menu nastavení času. 3. Na displeji se zobrazí parametr Hur (hodina). 4. Stiskněte SET a nastavte správnou hodinu tlačítky NAHORU a DOLŮ, stisknutím tlačítka SET potvrdíte zvolenou hodnotu. 5. Postupujte stejně u nastavení parametrů Min (minut) a day (dnů). Výstup: Stiskněte tlačítko SET + NAHORU nebo počkejte 15 sek. bez stisknutí jakéhokoli tlačítka. 6.2 NASTAVENÍ HODNOT 1. Stiskněte a ihned pusťte tlačítko SET: na displeji se zobrazí hodnota nastavené hodnoty. 2. Stiskněte a ihned pusťte tlačítko SET nebo počkejte 5 sekund pro znovu zobrazení 6.3 ZMĚNA NASTAVENÝCH HODNOT 1. Stiskněte tlačítko SET déle neţ 2 sekundy pro změnu nastavených hodnot; 2. Nastavená hodnota se zobrazí a začne blikat LED C nebo F. 3. Pro změnu hodnoty stiskněte šipky NAHORU nebo DOLŮ v intervalu 10 sek. 4. Pro uloţení nového nastavení hodnot stiskněte znovu tlačítko SET nebo počkejte 10 sek. 6.4 RUČNÍ ZAPNUTÍ ODTÁVÁNÍ Podrţte tlačítko DEF déle neţ 2 sek. a zapne se manuální odtávání. 6.5 ZMĚNA HODNOT PARAMETRŮ Pro změnu hodnot parametů postupujte následovně: 1. Vstupte do reţimu programování stisknutím klíčové kombinace SET+DOLŮ po dobu 3 sek. ( rozbliká se LED C nebo F ) 2. Zvolte vybraný parametr. Stiskněte SET k zobrazení hodnoty. 3. Změnu hodnoty proveďte tlačítky NAHORU nebo DOLŮ. 4. K uloţení nové hodnoty stiskněte tlačítko SET a přesuňte se k následujícímu parametru. Výstup: Stisknutím klíčové kombinace SET+NAHORU nebo vyčkejte 15 sek. bez stisknutí jakéhokoli tlačítka. POZNÁMKA: Nastavená hodnota se uloţí, i kdyţ je postup ukončen časovým limitem. 6.6 SKRYTÉ MENU Skryté menu obsahuje všechny parametry přístroje VSTUP DO SKRYTÉHO MENU 1. Vstupte do reţimu programování stisknutím klíčové kombinace SET+DOLŮ po dobu 3 sek. (rozbliká se LED C nebo F ) 2. Pusťte tlačítko a znovu stiskněte klíčovou kombinaci po dobu déle neţ 7 sek. Zobrazí se parametr Pr2 a ihned parametr HY. NYNÍ JSTE VE SKRYTÉM MENU. 3. Vyberte si zvolený parametr. 4. Stiskněte tlačítko SET pro zobrazení hodnoty. 5. Pro změnu hodnoty pouţijte šipku NAHORU nebo DOLŮ. 6. Stisknutím tlačítka SET se hodnota uloţí a přejdete k dalšímu parametru. Výstup: Stiskněte kličovou kombinaci SET+NAHORU nebo počkejte 15 sek. bez stisknutí jakéhokoliv tlačítka. POZNÁMAKA1: Pokud není ţádný parametr v Pr1 po 3 sek., tak se zobrazí zpráva nop. Podrţte tlačítko dokud se nezobrazí zpráva Pr2. 3

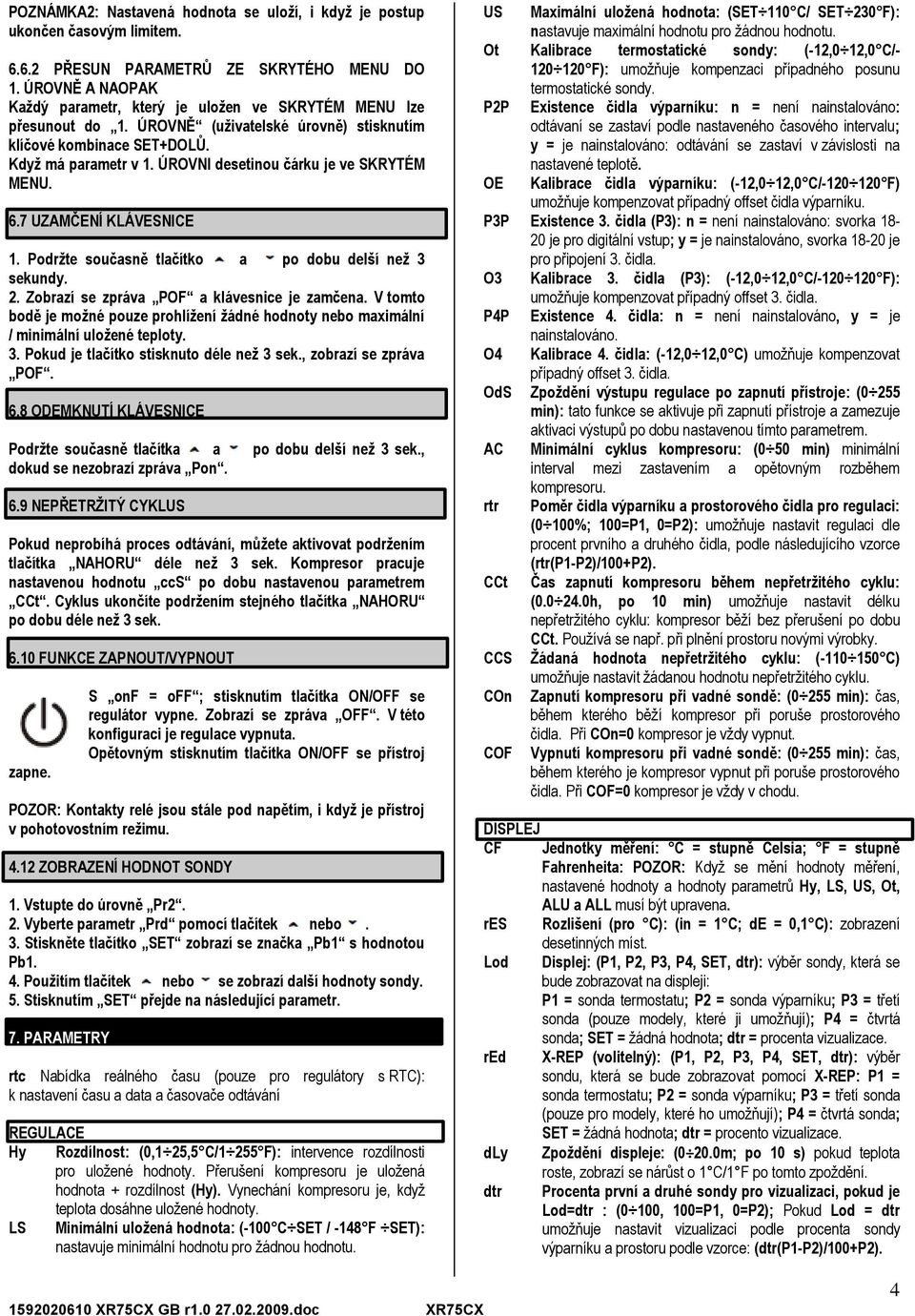

4 POZNÁMKA2: Nastavená hodnota se uloţí, i kdyţ je postup ukončen časovým limitem PŘESUN PARAMETRŮ ZE SKRYTÉHO MENU DO 1. ÚROVNĚ A NAOPAK Kaţdý parametr, který je uloţen ve SKRYTÉM MENU lze přesunout do 1. ÚROVNĚ (uţivatelské úrovně) stisknutím klíčové kombinace SET+DOLŮ. Kdyţ má parametr v 1. ÚROVNI desetinou čárku je ve SKRYTÉM MENU. 6.7 UZAMČENÍ KLÁVESNICE 1. Podrţte současně tlačítko a po dobu delší neţ 3 sekundy. 2. Zobrazí se zpráva POF a klávesnice je zamčena. V tomto bodě je moţné pouze prohlíţení ţádné hodnoty nebo maximální / minimální uloţené teploty. 3. Pokud je tlačítko stisknuto déle neţ 3 sek., zobrazí se zpráva POF. 6.8 ODEMKNUTÍ KLÁVESNICE Podrţte současně tlačítka a po dobu delší neţ 3 sek., dokud se nezobrazí zpráva Pon. 6.9 NEPŘETRŢITÝ CYKLUS Pokud neprobíhá proces odtávání, můţete aktivovat podrţením tlačítka NAHORU déle neţ 3 sek. Kompresor pracuje nastavenou hodnotu ccs po dobu nastavenou parametrem CCt. Cyklus ukončíte podrţením stejného tlačítka NAHORU po dobu déle neţ 3 sek FUNKCE ZAPNOUT/VYPNOUT zapne. S onf = off ; stisknutím tlačítka ON/OFF se regulátor vypne. Zobrazí se zpráva OFF. V této konfiguraci je regulace vypnuta. Opětovným stisknutím tlačítka ON/OFF se přístroj POZOR: Kontakty relé jsou stále pod napětím, i kdyţ je přístroj v pohotovostním reţimu ZOBRAZENÍ HODNOT SONDY 1. Vstupte do úrovně Pr2. 2. Vyberte parametr Prd pomocí tlačítek nebo. 3. Stiskněte tlačítko SET zobrazí se značka Pb1 s hodnotou Pb1. 4. Pouţitím tlačítek nebo se zobrazí další hodnoty sondy. 5. Stisknutím SET přejde na následující parametr. 7. PARAMETRY rtc Nabídka reálného času (pouze pro regulátory s RTC): k nastavení času a data a časovače odtávání REGULACE Hy Rozdílnost: (0,1 25,5 C/1 255 F): intervence rozdílnosti pro uložené hodnoty. Přerušení kompresoru je uložená hodnota + rozdílnost (Hy). Vynechání kompresoru je, když teplota dosáhne uložené hodnoty. LS Minimální uloţená hodnota: (-100 C SET / -148 F SET): nastavuje minimální hodnotu pro žádnou hodnotu. US Maximální uloţená hodnota: (SET 110 C/ SET 230 F): nastavuje maximální hodnotu pro žádnou hodnotu. Ot Kalibrace termostatické sondy: (-12,0 12,0 C/ F): umožňuje kompenzaci případného posunu P2P termostatické sondy. Existence čidla výparníku: n = není nainstalováno: odtávaní se zastaví podle nastaveného časového intervalu; y = je nainstalováno: odtávání se zastaví v závislosti na nastavené teplotě. OE Kalibrace čidla výparníku: (-12,0 12,0 C/ F) umožňuje kompenzovat případný offset čidla výparníku. P3P Existence 3. čidla (P3): n = není nainstalováno: svorka je pro digitální vstup; y = je nainstalováno, svorka je pro připojení 3. čidla. O3 Kalibrace 3. čidla (P3): (-12,0 12,0 C/ F): umožňuje kompenzovat případný offset 3. čidla. P4P O4 Existence 4. čidla: n = není nainstalováno, y = je nainstalováno. Kalibrace 4. čidla: (-12,0 12,0 C) umožňuje kompenzovat případný offset 3. čidla. OdS Zpoţdění výstupu regulace po zapnutí přístroje: (0 255 min): tato funkce se aktivuje při zapnutí přístroje a zamezuje aktivaci výstupů po dobu nastavenou tímto parametrem. AC rtr Minimální cyklus kompresoru: (0 50 min) minimální interval mezi zastavením a opětovným rozběhem kompresoru. Poměr čidla výparníku a prostorového čidla pro regulaci: (0 100%; 100=P1, 0=P2): umožňuje nastavit regulaci dle procent prvního a druhého čidla, podle následujícího vzorce (rtr(p1-p2)/100+p2). CCt Čas zapnutí kompresoru během nepřetrţitého cyklu: ( h, po 10 min) umožňuje nastavit délku nepřetržitého cyklu: kompresor běží bez přerušení po dobu CCt. Používá se např. při plnění prostoru novými výrobky. CCS Ţádaná hodnota nepřetrţitého cyklu: ( C) COn COF umožňuje nastavit žádanou hodnotu nepřetržitého cyklu. Zapnutí kompresoru při vadné sondě: (0 255 min): čas, během kterého běží kompresor při poruše prostorového čidla. Při COn=0 kompresor je vždy vypnut. Vypnutí kompresoru při vadné sondě: (0 255 min): čas, během kterého je kompresor vypnut při poruše prostorového čidla. Při COF=0 kompresor je vždy v chodu. DISPLEJ CF Jednotky měření: C = stupně Celsia; F = stupně Fahrenheita: POZOR: Když se mění hodnoty měření, nastavené hodnoty a hodnoty parametrů Hy, LS, US, Ot, ALU a ALL musí být upravena. res Rozlišení (pro C): (in = 1 C; de = 0,1 C): zobrazení desetinných míst. Lod Displej: (P1, P2, P3, P4, SET, dtr): výběr sondy, která se bude zobrazovat na displeji: P1 = sonda termostatu; P2 = sonda výparníku; P3 = třetí sonda (pouze modely, které ji umožňují); P4 = čtvrtá sonda; SET = žádná hodnota; dtr = procenta vizualizace. red X-REP (volitelný): (P1, P2, P3, P4, SET, dtr): výběr sondu, která se bude zobrazovat pomocí X-REP: P1 = sonda termostatu; P2 = sonda výparníku; P3 = třetí sonda (pouze pro modely, které ho umožňují); P4 = čtvrtá sonda; SET = žádná hodnota; dtr = procento vizualizace. dly Zpoţdění displeje: (0 20.0m; po 10 s) pokud teplota roste, zobrazí se nárůst o 1 C/1 F po tomto zpoždění. dtr Procenta první a druhé sondy pro vizualizaci, pokud je Lod=dtr : (0 100, 100=P1, 0=P2); Pokud Lod = dtr umožňuje nastavit vizualizaci podle procenta sondy výparníku a prostoru podle vzorce: (dtr(p1-p2)/100+p2). 4

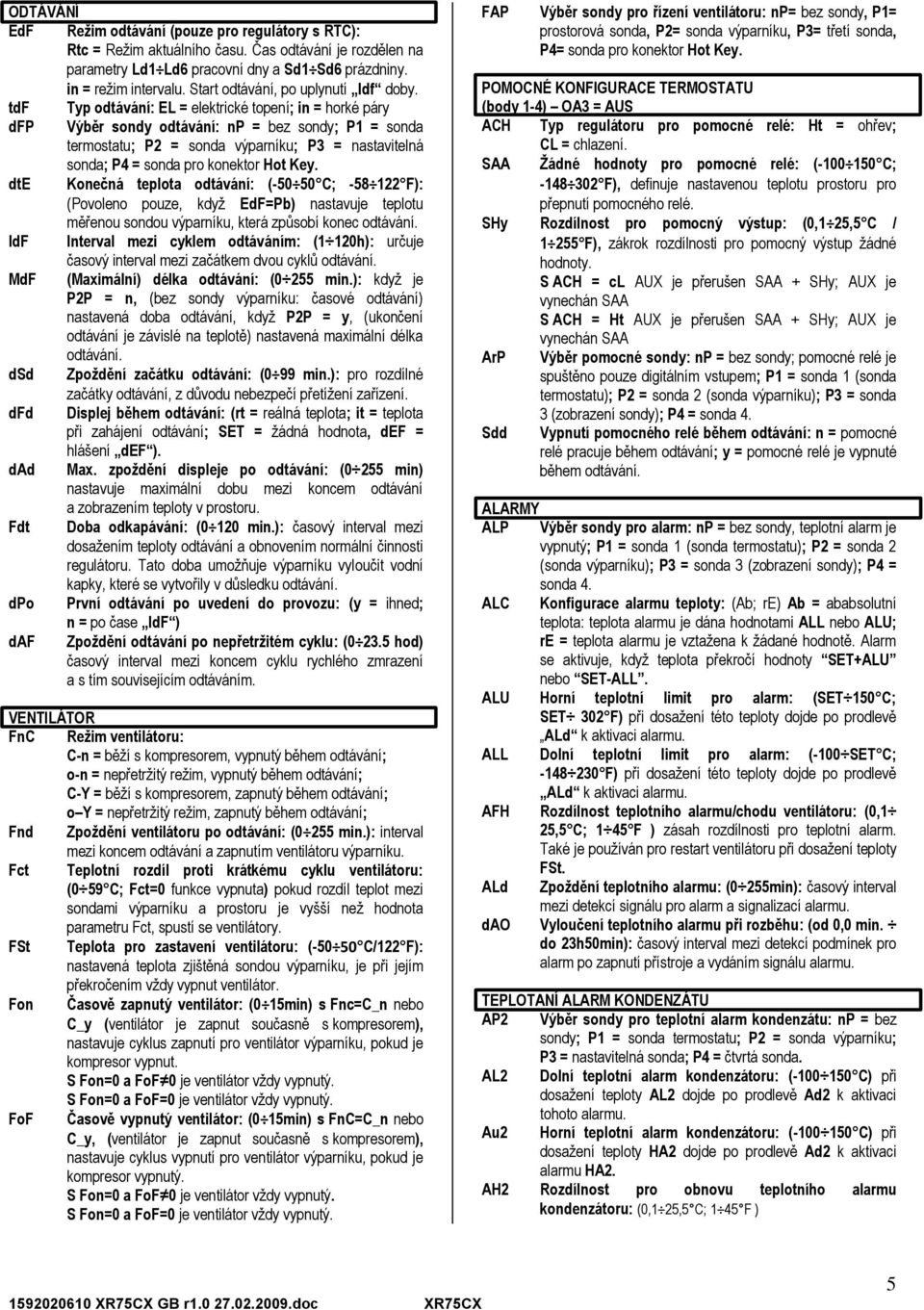

5 ODTÁVÁNÍ EdF Reţim odtávání (pouze pro regulátory s RTC): Rtc = Režim aktuálního času. Čas odtávání je rozdělen na parametry Ld1 Ld6 pracovní dny a Sd1 Sd6 prázdniny. in = režim intervalu. Start odtávání, po uplynutí Idf doby. tdf Typ odtávání: EL = elektrické topení; in = horké páry dfp Výběr sondy odtávání: np = bez sondy; P1 = sonda termostatu; P2 = sonda výparníku; P3 = nastavitelná sonda; P4 = sonda pro konektor Hot Key. dte Konečná teplota odtávání: ( C; F): (Povoleno pouze, když EdF=Pb) nastavuje teplotu měřenou sondou výparníku, která způsobí konec odtávání. IdF Interval mezi cyklem odtáváním: (1 120h): určuje časový interval mezi začátkem dvou cyklů odtávání. MdF (Maximální) délka odtávání: (0 255 min.): když je P2P = n, (bez sondy výparníku: časové odtávání) nastavená doba odtávání, když P2P = y, (ukončení odtávání je závislé na teplotě) nastavená maximální délka odtávání. dsd Zpoţdění začátku odtávání: (0 99 min.): pro rozdílné začátky odtávání, z důvodu nebezpečí přetížení zařízení. dfd Displej během odtávání: (rt = reálná teplota; it = teplota při zahájení odtávání; SET = žádná hodnota, def = hlášení def ). dad Max. zpoţdění displeje po odtávání: (0 255 min) nastavuje maximální dobu mezi koncem odtávání a zobrazením teploty v prostoru. Fdt Doba odkapávání: (0 120 min.): časový interval mezi dosažením teploty odtávání a obnovením normální činnosti regulátoru. Tato doba umožňuje výparníku vyloučit vodní kapky, které se vytvořily v důsledku odtávání. dpo První odtávání po uvedení do provozu: (y = ihned; n = po čase IdF ) daf Zpoţdění odtávání po nepřetrţitém cyklu: ( hod) časový interval mezi koncem cyklu rychlého zmrazení a s tím souvisejícím odtáváním. VENTILÁTOR FnC Reţim ventilátoru: C-n = běží s kompresorem, vypnutý během odtávání; o-n = nepřetržitý režim, vypnutý během odtávání; C-Y = běží s kompresorem, zapnutý během odtávání; o Y = nepřetržitý režim, zapnutý během odtávání; Fnd Zpoţdění ventilátoru po odtávání: (0 255 min.): interval mezi koncem odtávání a zapnutím ventilátoru výparníku. Fct Teplotní rozdíl proti krátkému cyklu ventilátoru: (0 59 C; Fct=0 funkce vypnuta) pokud rozdíl teplot mezi sondami výparníku a prostoru je vyšší než hodnota parametru Fct, spustí se ventilátory. FSt Teplota pro zastavení ventilátoru: ( C/122 F): nastavená teplota zjištěná sondou výparníku, je při jejím překročením vždy vypnut ventilátor. Fon Časově zapnutý ventilátor: (0 15min) s Fnc=C_n nebo C_y (ventilátor je zapnut současně s kompresorem), nastavuje cyklus zapnutí pro ventilátor výparníku, pokud je kompresor vypnut. S Fon=0 a FoF 0 je ventilátor vždy vypnutý. S Fon=0 a FoF=0 je ventilátor vždy vypnutý. FoF Časově vypnutý ventilátor: (0 15min) s FnC=C_n nebo C_y, (ventilátor je zapnut současně s kompresorem), nastavuje cyklus vypnutí pro ventilátor výparníku, pokud je kompresor vypnutý. S Fon=0 a FoF 0 je ventilátor vždy vypnutý. S Fon=0 a FoF=0 je ventilátor vždy vypnutý. FAP Výběr sondy pro řízení ventilátoru: np= bez sondy, P1= prostorová sonda, P2= sonda výparníku, P3= třetí sonda, P4= sonda pro konektor Hot Key. POMOCNÉ KONFIGURACE TERMOSTATU (body 1-4) OA3 = AUS ACH Typ regulátoru pro pomocné relé: Ht = ohřev; CL = chlazení. SAA Ţádné hodnoty pro pomocné relé: ( C; F), definuje nastavenou teplotu prostoru pro přepnutí pomocného relé. SHy Rozdílnost pro pomocný výstup: (0,1 25,5 C / F), zákrok rozdílnosti pro pomocný výstup žádné hodnoty. S ACH = cl AUX je přerušen SAA + SHy; AUX je vynechán SAA S ACH = Ht AUX je přerušen SAA + SHy; AUX je vynechán SAA ArP Výběr pomocné sondy: np = bez sondy; pomocné relé je spuštěno pouze digitálním vstupem; P1 = sonda 1 (sonda termostatu); P2 = sonda 2 (sonda výparníku); P3 = sonda 3 (zobrazení sondy); P4 = sonda 4. Sdd Vypnutí pomocného relé během odtávání: n = pomocné relé pracuje během odtávání; y = pomocné relé je vypnuté během odtávání. ALARMY ALP Výběr sondy pro alarm: np = bez sondy, teplotní alarm je vypnutý; P1 = sonda 1 (sonda termostatu); P2 = sonda 2 (sonda výparníku); P3 = sonda 3 (zobrazení sondy); P4 = sonda 4. ALC Konfigurace alarmu teploty: (Ab; re) Ab = ababsolutní teplota: teplota alarmu je dána hodnotami ALL nebo ALU; re = teplota alarmu je vztažena k žádané hodnotě. Alarm se aktivuje, když teplota překročí hodnoty SET+ALU nebo SET-ALL. ALU Horní teplotní limit pro alarm: (SET 150 C; SET 302 F) při dosažení této teploty dojde po prodlevě ALd k aktivaci alarmu. ALL Dolní teplotní limit pro alarm: (-100 SET C; F) při dosažení této teploty dojde po prodlevě ALd k aktivaci alarmu. AFH Rozdílnost teplotního alarmu/chodu ventilátoru: (0,1 25,5 C; 1 45 F ) zásah rozdílnosti pro teplotní alarm. Také je používán pro restart ventilátoru při dosažení teploty ALd FSt. Zpoţdění teplotního alarmu: (0 255min): časový interval mezi detekcí signálu pro alarm a signalizací alarmu. dao Vyloučení teplotního alarmu při rozběhu: (od 0,0 min. do 23h50min): časový interval mezi detekcí podmínek pro alarm po zapnutí přístroje a vydáním signálu alarmu. TEPLOTANÍ ALARM KONDENZÁTU AP2 Výběr sondy pro teplotní alarm kondenzátu: np = bez sondy; P1 = sonda termostatu; P2 = sonda výparníku; P3 = nastavitelná sonda; P4 = čtvrtá sonda. AL2 Dolní teplotní alarm kondenzátoru: ( C) při dosažení teploty AL2 dojde po prodlevě Ad2 k aktivaci tohoto alarmu. Au2 Horní teplotní alarm kondenzátoru: ( C) při dosažení teploty HA2 dojde po prodlevě Ad2 k aktivaci alarmu HA2. AH2 Rozdílnost pro obnovu teplotního alarmu kondenzátoru: (0,1 25,5 C; 1 45 F ) 5

6 Ad2 da2 bll AC2 Zpoţdění teplotního alarmu kondenzátoru: (0 255 min) časový interval mezi detekcí alarmu kondenzátoru a jeho signalizací. Vyloučení teplotního alarmu kondenzátoru při rozběhu: (od 0,0 min do 23.5 hod, po 10 min) Vypnutí kompresoru při dolním alarmu kondenzátoru: n = no: kompresor dále pracuje, Y = yes kompresor je po dobu trvání alarmu vypnut, v každém případě se regulace znovu spustí po čase AC. Vypnutí kompresoru při horním alarmu kondenzátoru: n = no kompresor pracuje dále, Y = yes kompresor je po dobu trvání alarmu vypnut, v každém případě se regulace znovu spustí po čase AC. POMOCNÉ RELÉ tba Ztišení alarmu relé (s oa3 = ALr): n = není povoleno: relé alarmu je aktivní po celou dobu trvání alarmu; y = je povoleno: relé alarmu lze vypnout stisknutím klávesnice během alarmu. oa3 Konfigurace čtvrtého relé (1-4): def, FAn: nevybírejte! ALr = alarm, Lig = osvětlení, AUS = pomocné relé, onf = vždy zapnuto se zapnutým přístrojem, db = neutrální zóna, cp2 = nevybírejte!, def2 = nevybírejte! HES = večer slepý AoP Polarita relé alarmu: nastavuje se, pokud je relé alarmu otevřené nebo zavřené, když k němu dojde, CL = během alarmu jsou konektory 1-4 uzavřené; op: konektory jsou během alarmu otevřené. DIGITÁLNÍ RELÉ i1p Polarita digitálního vstupu (18-20): op: digitální vstup se aktivuje rozpojením kontaktu; CL: digitální vstup se aktivuje sepnutím kontaktu. i1f Konfigurace digitálního vstupu (18-20): dor = funkce spínače dveří; def = aktivace cyklu odtávání. i2p Polarita druhého digitálního vstupu (18-20): op: digitální vstup je aktivován rozpojením kontaktu; CL: digitální vstup je aktivován sepnutím kontaktu. i2f Konfigurace druhého digitálního vstupu (18-20): EAL = externí alarm, zobrazí se hlášení "EA"; bal = vážný alarm, zobrazí se hlášení "CA"; PAL = tlakový spínač alarmu, zobrazí se hlášení "CA"; dor = funkce dveřního spínače; def = aktivace cyklu odtávání; ES = úspora energie; AUS = aktivace pomocného relé s oa3 = AUS; Htr = přepnutí režimu (chlazení topení); FAn = ventilátor; HdF = prázdninové odtávání (povolené pouze s RTC); onf = k vypnutí regulátoru. did (0 255min) s i2f = EAL nebo i2f = bal zpoţdění alarmu digitálního vstupu (18-20): zpoždění mezi detekcí stavu vnějšího alarmu a signalizací. i2f = PAL: čas pro funkci tlakového spínače alarmu: časový interval pro sčítání aktivace tlakového spínače. doa nps Signalizace zpoţdění otevření dveří (0 255min). Počet zapnutí tlakového spínače: (0 15) počet zapnutí tlakového spínače, během intervalu did, před signalizací alarmu (i2f = PAL). Při dosaţení počtu sepnutí nps v intervalu did se přístroj vypne a restartuje se do normálního reţimu regulace. odc Stav kompresoru a ventilátoru při otevření dveří: no = normální; Fan = ventilátor vypne; CPr = kompresor vypne, F_C = oba se vypnou. rrd Restart výstupů po doa alarmu: no = výstupy neovlivněny alarmem doa ; yes = výstupy se restartují při doa alarmu. HES Zvýšení teploty během cyklu úspory energie: ( C); umožňuje nastavit zvýšení žádných hodnot během cyklu úspory energie. NASTAVENÍ AKTUÁLNÍHO ČASU A TÝDENNÍ DOVOLENÉ (POUZE PRO MODELY S RTC) Hur Aktuální hodina (0 23h) Min Aktuální minuta (0 59min) day Aktuální den (Sun Sat) Hd1 První týdenní dovolená (Sun nu); nastavení prvního dne, od kterého bude následovat dovolená. Hd2 Druhá týdenní dovolená (Sun nu); nastavení druhého dne týdne, od kterého bude následovat dovolená. N.B. Hd1, Hd2 lze nastavit jako hodnotu nu (Nepoužívá se). NASTAVENÍ ČASU ÚSPORY ENERGIE (POUZE PRO MODELY RTC) ILE Star cyklu úspory energie během pracovních dnů: (0 23h50min); žádná hodnota během úspory energie se zvýší o hodnotu HES, tak že je pracovní žádná hodnota SET+HES. dle Dlouhý cyklus úspory energie během pracovních dnů: (0 24h); nastavuje dobu trvání cyklu úspory energie na pracovní dny. ISE Start cyklu úspory energie na dovolenou: (0 23h50min) dse Dlouhý cyklus úspory energie na dovolenou: (0 24h) NASTAVENÍ ČASU ODTÁVÁNÍ (POUZE PRO MODELY RTC) Ld1 Ld6 Zahájení odtávání v pracovní den: (0 23h50min); tento parametr nastavuje začátek 6 programového cyklu odtávání během pracovních dní. Zk. Když Ld2 = 12.4 zahájení druhého odtávání v během pracovních dnů. Sd1 Sd6 Zahájení odtávání o dovolené: (0 23h50min); tento parametr nastavuje začátek 6 programového cyklu odtávání během dovolené. Zk. Když Sd2 = 3.4 zahájení druhého odtávání v 3.40 během dovolené. N.B. Chcete-li zakázat odmrazovací cyklus, nastavte hodnotu nu (nepouţívá se). Zk. Pokud Ld6 = nu; šestý cyklus odtávání je zakázán. OSTATNÍ Adr Sériová adresa (1 244): Identifikuje přístroj při připojení k monitorovacímu systému ModBUS. PbC Typ sondy: umožňuje nastavit druh sondy užívané přístrojem: Pt1 = sonda Pt1000, ntc = sonda NTC. onf Moţnost tlačítka ON/OFF: nu = zakázáno; off = povoleno; ES = není nastaveno. dp1 Zobrazení termostatické sondy dp2 Zobrazení sondy výparníku dp3 Zobrazení třetí sondy volitelný dp4 Zobrazení čtvrté sondy rse Skutečná ţádaná hodnota: zobrazuje skutečnou žádanou hodnotu během cyklu úspory energie nebo nepřetržitého cyklu. rel Verze softwaru pro interní užití. Ptb Kód tabulky parametrů: pouze ke čtení. 8. DIGITÁLNÍ VSTUPY První digitální vstup je moţný s P3P = n. S P3P = n a i1f = i2f je druhý digitální vstup zakázán. Digitální vstup bez napětí je programovatelný parametry i1f a i2f. 6

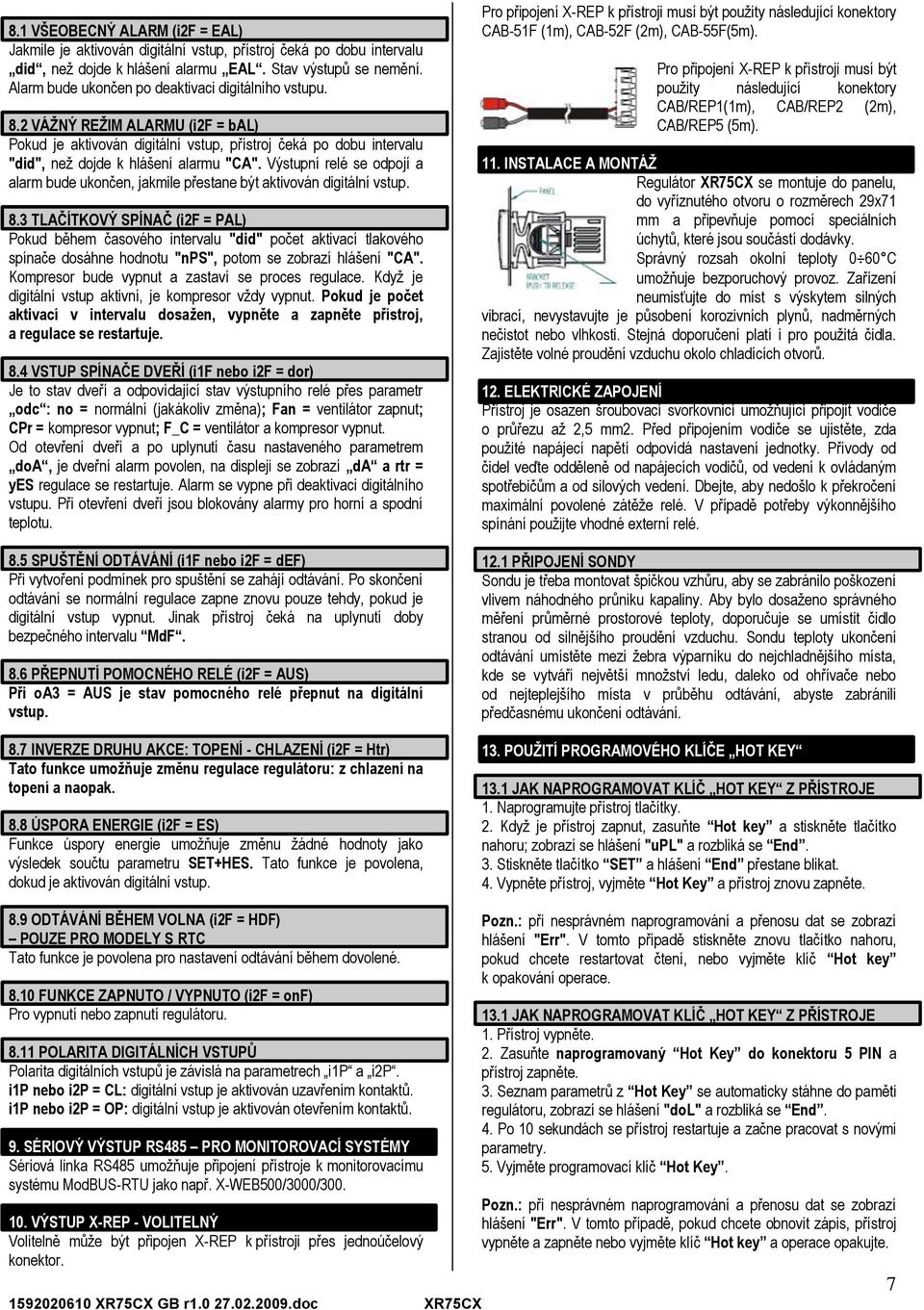

7 8.1 VŠEOBECNÝ ALARM (i2f = EAL) Jakmile je aktivován digitální vstup, přístroj čeká po dobu intervalu did, než dojde k hlášení alarmu EAL. Stav výstupů se nemění. Alarm bude ukončen po deaktivaci digitálního vstupu. 8.2 VÁŢNÝ REŢIM ALARMU (i2f = bal) Pokud je aktivován digitální vstup, přístroj čeká po dobu intervalu "did", než dojde k hlášení alarmu "CA". Výstupní relé se odpojí a alarm bude ukončen, jakmile přestane být aktivován digitální vstup. 8.3 TLAČÍTKOVÝ SPÍNAČ (i2f = PAL) Pokud během časového intervalu "did" počet aktivací tlakového spínače dosáhne hodnotu "nps", potom se zobrazí hlášení "CA". Kompresor bude vypnut a zastaví se proces regulace. Když je digitální vstup aktivní, je kompresor vždy vypnut. Pokud je počet aktivací v intervalu dosaţen, vypněte a zapněte přístroj, a regulace se restartuje. 8.4 VSTUP SPÍNAČE DVEŘÍ (i1f nebo i2f = dor) Je to stav dveří a odpovídající stav výstupního relé přes parametr odc : no = normální (jakákoliv změna); Fan = ventilátor zapnut; CPr = kompresor vypnut; F_C = ventilátor a kompresor vypnut. Od otevření dveří a po uplynutí času nastaveného parametrem doa, je dveřní alarm povolen, na displeji se zobrazí da a rtr = yes regulace se restartuje. Alarm se vypne při deaktivaci digitálního vstupu. Při otevření dveří jsou blokovány alarmy pro horní a spodní teplotu. 8.5 SPUŠTĚNÍ ODTÁVÁNÍ (i1f nebo i2f = def) Při vytvoření podmínek pro spuštění se zahájí odtávání. Po skončení odtávání se normální regulace zapne znovu pouze tehdy, pokud je digitální vstup vypnut. Jinak přístroj čeká na uplynutí doby bezpečného intervalu MdF. 8.6 PŘEPNUTÍ POMOCNÉHO RELÉ (i2f = AUS) Při oa3 = AUS je stav pomocného relé přepnut na digitální vstup. 8.7 INVERZE DRUHU AKCE: TOPENÍ - CHLAZENÍ (i2f = Htr) Tato funkce umoţňuje změnu regulace regulátoru: z chlazení na topení a naopak. 8.8 ÚSPORA ENERGIE (i2f = ES) Funkce úspory energie umožňuje změnu žádné hodnoty jako výsledek součtu parametru SET+HES. Tato funkce je povolena, dokud je aktivován digitální vstup. Pro připojení X-REP k přístroji musí být použity následující konektory CAB-51F (1m), CAB-52F (2m), CAB-55F(5m). Pro připojení X-REP k přístroji musí být použity následující konektory CAB/REP1(1m), CAB/REP2 (2m), CAB/REP5 (5m). 11. INSTALACE A MONTÁŢ Regulátor XR75CX se montuje do panelu, do vyříznutého otvoru o rozměrech 29x71 mm a připevňuje pomocí speciálních úchytů, které jsou součástí dodávky. Správný rozsah okolní teploty 0 60 C umožňuje bezporuchový provoz. Zařízení neumisťujte do míst s výskytem silných vibrací, nevystavujte je působení korozivních plynů, nadměrných nečistot nebo vlhkosti. Stejná doporučení platí i pro použitá čidla. Zajistěte volné proudění vzduchu okolo chladících otvorů. 12. ELEKTRICKÉ ZAPOJENÍ Přístroj je osazen šroubovací svorkovnicí umožňující připojit vodiče o průřezu až 2,5 mm2. Před připojením vodiče se ujistěte, zda použité napájecí napětí odpovídá nastavení jednotky. Přívody od čidel veďte odděleně od napájecích vodičů, od vedení k ovládaným spotřebičům a od silových vedení. Dbejte, aby nedošlo k překročení maximální povolené zátěže relé. V případě potřeby výkonnějšího spínání použijte vhodné externí relé PŘIPOJENÍ SONDY Sondu je třeba montovat špičkou vzhůru, aby se zabránilo poškození vlivem náhodného průniku kapaliny. Aby bylo dosaženo správného měření průměrné prostorové teploty, doporučuje se umístit čidlo stranou od silnějšího proudění vzduchu. Sondu teploty ukončení odtávání umístěte mezi žebra výparníku do nejchladnějšího místa, kde se vytváří největší množství ledu, daleko od ohřívače nebo od nejteplejšího místa v průběhu odtávání, abyste zabránili předčasnému ukončení odtávání. 13. POUŢITÍ PROGRAMOVÉHO KLÍČE HOT KEY 13.1 JAK NAPROGRAMOVAT KLÍČ HOT KEY Z PŘÍSTROJE 1. Naprogramujte přístroj tlačítky. 2. Když je přístroj zapnut, zasuňte Hot key a stiskněte tlačítko nahoru; zobrazí se hlášení "upl" a rozbliká se End. 3. Stiskněte tlačítko SET a hlášení End přestane blikat. 4. Vypněte přístroj, vyjměte Hot Key a přístroj znovu zapněte. 8.9 ODTÁVÁNÍ BĚHEM VOLNA (i2f = HDF) POUZE PRO MODELY S RTC Tato funkce je povolena pro nastavení odtávání během dovolené FUNKCE ZAPNUTO / VYPNUTO (i2f = onf) Pro vypnutí nebo zapnutí regulátoru POLARITA DIGITÁLNÍCH VSTUPŮ Polarita digitálních vstupů je závislá na parametrech i1p a i2p. i1p nebo i2p = CL: digitální vstup je aktivován uzavřením kontaktů. i1p nebo i2p = OP: digitální vstup je aktivován otevřením kontaktů. 9. SÉRIOVÝ VÝSTUP RS485 PRO MONITOROVACÍ SYSTÉMY Sériová linka RS485 umožňuje připojení přístroje k monitorovacímu systému ModBUS-RTU jako např. X-WEB500/3000/ VÝSTUP X-REP - VOLITELNÝ Volitelně může být připojen X-REP k přístroji přes jednoúčelový konektor. Pozn.: při nesprávném naprogramování a přenosu dat se zobrazí hlášení "Err". V tomto případě stiskněte znovu tlačítko nahoru, pokud chcete restartovat čtení, nebo vyjměte klíč Hot key k opakování operace JAK NAPROGRAMOVAT KLÍČ HOT KEY Z PŘÍSTROJE 1. Přístroj vypněte. 2. Zasuňte naprogramovaný Hot Key do konektoru 5 PIN a přístroj zapněte. 3. Seznam parametrů z Hot Key se automaticky stáhne do paměti regulátoru, zobrazí se hlášení "dol" a rozbliká se End. 4. Po 10 sekundách se přístroj restartuje a začne pracovat s novými parametry. 5. Vyjměte programovací klíč Hot Key. Pozn.: při nesprávném naprogramování a přenosu dat se zobrazí hlášení "Err". V tomto případě, pokud chcete obnovit zápis, přístroj vypněte a zapněte nebo vyjměte klíč Hot key a operace opakujte. 7

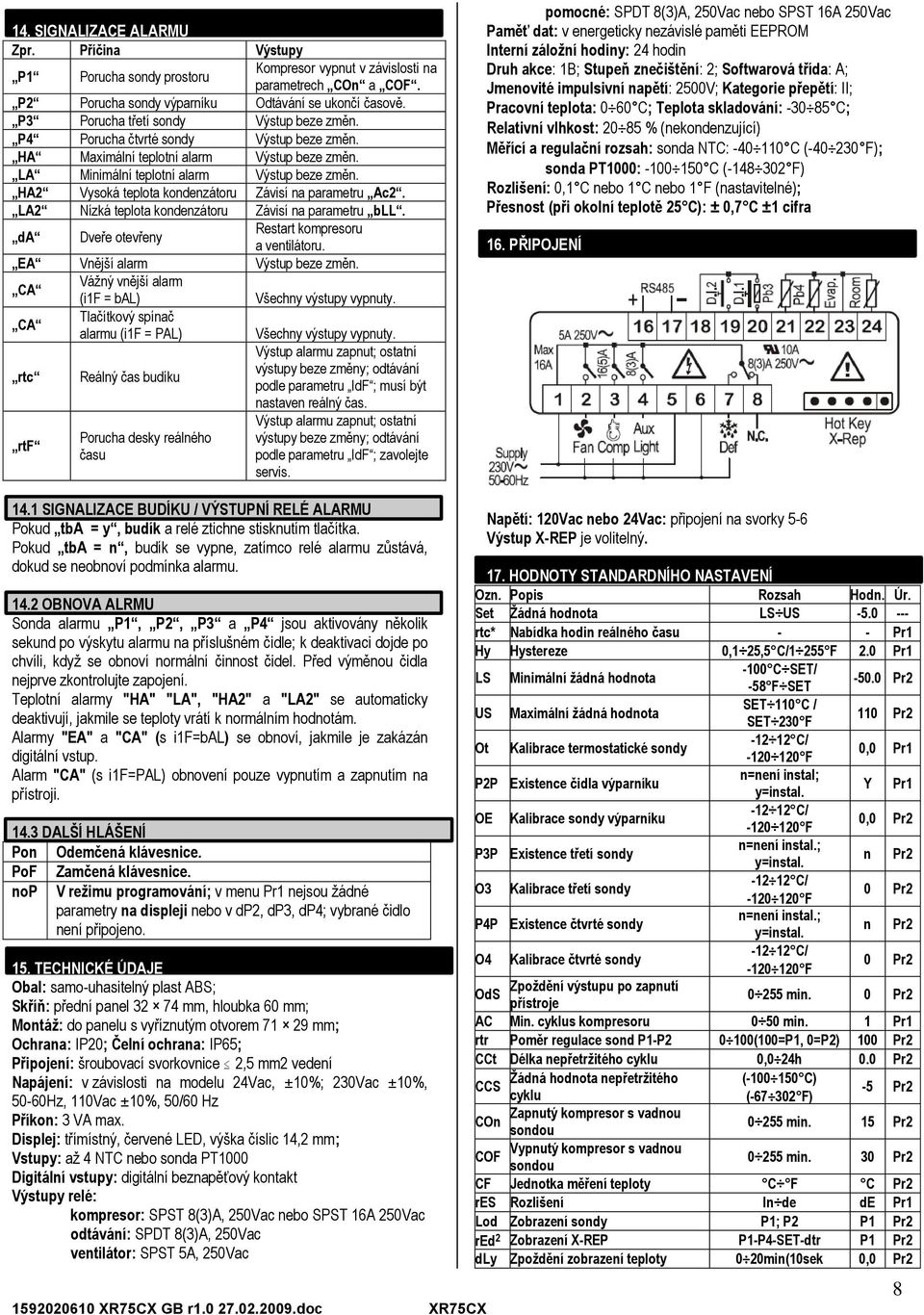

8 14. SIGNALIZACE ALARMU Zpr. Příčina Výstupy P1 Porucha sondy prostoru Kompresor vypnut v závislosti na parametrech COn a COF. P2 Porucha sondy výparníku Odtávání se ukončí časově. P3 Porucha třetí sondy Výstup beze změn. P4 Porucha čtvrté sondy Výstup beze změn. HA Maximální teplotní alarm Výstup beze změn. LA Minimální teplotní alarm Výstup beze změn. HA2 Vysoká teplota kondenzátoru Závisí na parametru Ac2. LA2 Nízká teplota kondenzátoru Závisí na parametru bll. da Dveře otevřeny Restart kompresoru a ventilátoru. EA Vnější alarm Výstup beze změn. CA CA rtc rtf Vážný vnější alarm (i1f = bal) Tlačítkový spínač alarmu (i1f = PAL) Reálný čas budíku Porucha desky reálného času Všechny výstupy vypnuty. Všechny výstupy vypnuty. Výstup alarmu zapnut; ostatní výstupy beze změny; odtávání podle parametru IdF ; musí být nastaven reálný čas. Výstup alarmu zapnut; ostatní výstupy beze změny; odtávání podle parametru IdF ; zavolejte servis. pomocné: SPDT 8(3)A, 250Vac nebo SPST 16A 250Vac Paměť dat: v energeticky nezávislé paměti EEPROM Interní záloţní hodiny: 24 hodin Druh akce: 1B; Stupeň znečištění: 2; Softwarová třída: A; Jmenovité impulsivní napětí: 2500V; Kategorie přepětí: II; Pracovní teplota: 0 60 C; Teplota skladování: C; Relativní vlhkost: % (nekondenzující) Měřící a regulační rozsah: sonda NTC: C ( F); sonda PT1000: C ( F) Rozlišení: 0,1 C nebo 1 C nebo 1 F (nastavitelné); Přesnost (při okolní teplotě 25 C): ± 0,7 C ±1 cifra 16. PŘIPOJENÍ 14.1 SIGNALIZACE BUDÍKU / VÝSTUPNÍ RELÉ ALARMU Pokud tba = y, budík a relé ztichne stisknutím tlačítka. Pokud tba = n, budík se vypne, zatímco relé alarmu zůstává, dokud se neobnoví podmínka alarmu OBNOVA ALRMU Sonda alarmu P1, P2, P3 a P4 jsou aktivovány několik sekund po výskytu alarmu na příslušném čidle; k deaktivaci dojde po chvíli, když se obnoví normální činnost čidel. Před výměnou čidla nejprve zkontrolujte zapojení. Teplotní alarmy "HA" "LA", "HA2" a "LA2" se automaticky deaktivují, jakmile se teploty vrátí k normálním hodnotám. Alarmy "EA" a "CA" (s i1f=bal) se obnoví, jakmile je zakázán digitální vstup. Alarm "CA" (s i1f=pal) obnovení pouze vypnutím a zapnutím na přístroji DALŠÍ HLÁŠENÍ Pon Odemčená klávesnice. PoF Zamčená klávesnice. nop V reţimu programování; v menu Pr1 nejsou žádné parametry na displeji nebo v dp2, dp3, dp4; vybrané čidlo není připojeno. 15. TECHNICKÉ ÚDAJE Obal: samo-uhasitelný plast ABS; Skříň: přední panel mm, hloubka 60 mm; Montáţ: do panelu s vyříznutým otvorem mm; Ochrana: IP20; Čelní ochrana: IP65; Připojení: šroubovací svorkovnice 2,5 mm2 vedení Napájení: v závislosti na modelu 24Vac, ±10%; 230Vac ±10%, 50-60Hz, 110Vac ±10%, 50/60 Hz Příkon: 3 VA max. Displej: třímístný, červené LED, výška číslic 14,2 mm; Vstupy: až 4 NTC nebo sonda PT1000 Digitální vstupy: digitální beznapěťový kontakt Výstupy relé: kompresor: SPST 8(3)A, 250Vac nebo SPST 16A 250Vac odtávání: SPDT 8(3)A, 250Vac ventilátor: SPST 5A, 250Vac Napětí: 120Vac nebo 24Vac: připojení na svorky 5-6 Výstup X-REP je volitelný. 17. HODNOTY STANDARDNÍHO NASTAVENÍ Ozn. Popis Rozsah Hodn. Úr. Set Ţádná hodnota LS US rtc* Nabídka hodin reálného času - - Pr1 Hy Hystereze 0,1 25,5 C/1 255 F 2.0 Pr1 LS Minimální ţádná hodnota -100 C SET/ -58 F SET Pr2 US Maximální ţádná hodnota SET 110 C / SET 230 F 110 Pr2 Ot Kalibrace termostatické sondy C/ F 0,0 Pr1 P2P Existence čidla výparníku n=není instal; y=instal. Y Pr1 OE Kalibrace sondy výparníku C/ F 0,0 Pr2 P3P Existence třetí sondy n=není instal.; y=instal. n Pr2 O3 Kalibrace třetí sondy C/ F 0 Pr2 P4P Existence čtvrté sondy n=není instal.; y=instal. n Pr2 O4 Kalibrace čtvrté sondy C/ F 0 Pr2 Zpoţdění výstupu po zapnutí OdS přístroje min. 0 Pr2 AC Min. cyklus kompresoru 0 50 min. 1 Pr1 rtr Poměr regulace sond P1-P (100=P1, 0=P2) 100 Pr2 CCt Délka nepřetrţitého cyklu 0,0 24h 0.0 Pr2 Ţádná hodnota nepřetrţitého ( C) CCS cyklu ( F) -5 Pr2 Zapnutý kompresor s vadnou COn sondou min. 15 Pr2 Vypnutý kompresor s vadnou COF sondou min. 30 Pr2 CF Jednotka měření teploty C F C Pr2 res Rozlišení In de de Pr1 Lod Zobrazení sondy P1; P2 P1 Pr2 red 2 Zobrazení X-REP P1-P4-SET-dtr P1 Pr2 dly Zpoţdění zobrazení teploty 0 20min(10sek 0,0 Pr2 8

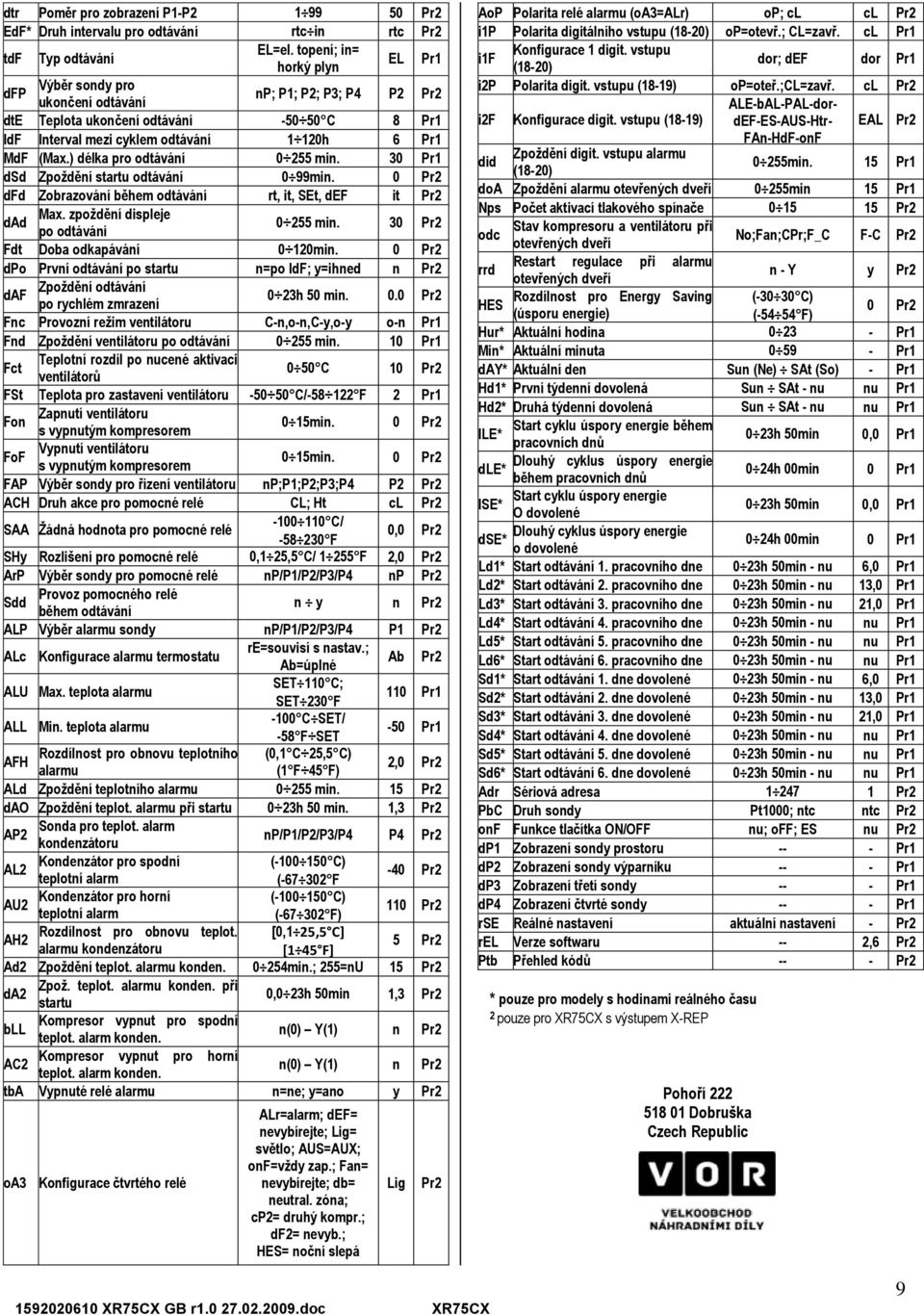

9 dtr Poměr pro zobrazení P1-P Pr2 EdF* Druh intervalu pro odtávání rtc in rtc Pr2 tdf Typ odtávání EL=el. topení; in= horký plyn EL Pr1 dfp Výběr sondy pro ukončení odtávání np; P1; P2; P3; P4 P2 Pr2 dte Teplota ukončení odtávání C 8 Pr1 IdF Interval mezi cyklem odtávání 1 120h 6 Pr1 MdF (Max.) délka pro odtávání min. 30 Pr1 dsd Zpoţdění startu odtávání 0 99min. 0 Pr2 dfd Zobrazování během odtávání rt, it, SEt, def it Pr2 dad Max. zpoţdění displeje po odtávání min. 30 Pr2 Fdt Doba odkapávání 0 120min. 0 Pr2 dpo První odtávání po startu n=po IdF; y=ihned n Pr2 daf Zpoţdění odtávání po rychlém zmrazení 0 23h 50 min. 0.0 Pr2 Fnc Provozní reţim ventilátoru C-n,o-n,C-y,o-y o-n Pr1 Fnd Zpoţdění ventilátoru po odtávání min. 10 Pr1 Fct Teplotní rozdíl po nucené aktivaci ventilátorů 0 50 C 10 Pr2 FSt Teplota pro zastavení ventilátoru C/ F 2 Pr1 Fon Zapnutí ventilátoru s vypnutým kompresorem 0 15min. 0 Pr2 FoF Vypnutí ventilátoru s vypnutým kompresorem 0 15min. 0 Pr2 FAP Výběr sondy pro řízení ventilátoru np;p1;p2;p3;p4 P2 Pr2 ACH Druh akce pro pomocné relé CL; Ht cl Pr2 SAA Ţádná hodnota pro pomocné relé C/ F 0,0 Pr2 SHy Rozlišení pro pomocné relé 0,1 25,5 C/ F 2,0 Pr2 ArP Výběr sondy pro pomocné relé np/p1/p2/p3/p4 np Pr2 Sdd Provoz pomocného relé během odtávání n y n Pr2 ALP Výběr alarmu sondy np/p1/p2/p3/p4 P1 Pr2 ALc Konfigurace alarmu termostatu re=souvisí s nastav.; Ab=úplné Ab Pr2 ALU Max. teplota alarmu SET 110 C; SET 230 F 110 Pr1 ALL Min. teplota alarmu -100 C SET/ -58 F SET -50 Pr1 AFH Rozdílnost pro obnovu teplotního (0,1 C 25,5 C) alarmu (1 F 45 F) 2,0 Pr2 ALd Zpoţdění teplotního alarmu min. 15 Pr2 dao Zpoţdění teplot. alarmu při startu 0 23h 50 min. 1,3 Pr2 AP2 Sonda pro teplot. alarm kondenzátoru np/p1/p2/p3/p4 P4 Pr2 AL2 Kondenzátor pro spodní ( C) teplotní alarm ( F -40 Pr2 AU2 Kondenzátor pro horní ( C) teplotní alarm ( F) 110 Pr2 AH2 Rozdílnost pro obnovu teplot. [0,1 25,5 C] alarmu kondenzátoru [1 45 F] 5 Pr2 Ad2 Zpoţdění teplot. alarmu konden min.; 255=nU 15 Pr2 da2 Zpoţ. teplot. alarmu konden. při startu 0,0 23h 50min 1,3 Pr2 bll Kompresor vypnut pro spodní teplot. alarm konden. n(0) Y(1) n Pr2 AC2 Kompresor vypnut pro horní teplot. alarm konden. n(0) Y(1) n Pr2 tba Vypnuté relé alarmu n=ne; y=ano y Pr2 oa3 Konfigurace čtvrtého relé ALr=alarm; def= nevybírejte; Lig= světlo; AUS=AUX; onf=vţdy zap.; Fan= nevybírejte; db= neutral. zóna; cp2= druhý kompr.; df2= nevyb.; HES= noční slepá Lig Pr2 AoP Polarita relé alarmu (oa3=alr) op; cl cl Pr2 i1p Polarita digitálního vstupu (18-20) op=otevř.; CL=zavř. cl Pr1 i1f Konfigurace 1 digit. vstupu (18-20) dor; def dor Pr1 i2p Polarita digit. vstupu (18-19) op=oteř.;cl=zavř. cl Pr2 i2f Konfigurace digit. vstupu (18-19) ALE-bAL-PAL-dor- def-es-aus-htr- EAL Pr2 FAn-HdF-onF did Zpoţdění digit. vstupu alarmu (18-20) 0 255min. 15 Pr1 doa Zpoţdění alarmu otevřených dveří 0 255min 15 Pr1 Nps Počet aktivací tlakového spínače Pr2 odc Stav kompresoru a ventilátoru při otevřených dveří No;Fan;CPr;F_C F-C Pr2 rrd Restart regulace při alarmu otevřených dveří n - Y y Pr2 Rozdílnost pro Energy Saving ( C) HES (úsporu energie) ( F) 0 Pr2 Hur* Aktuální hodina Pr1 Min* Aktuální minuta Pr1 day* Aktuální den Sun (Ne) SAt (So) - Pr1 Hd1* První týdenní dovolená Sun SAt - nu nu Pr1 Hd2* Druhá týdenní dovolená Sun SAt - nu nu Pr1 ILE* Start cyklu úspory energie během pracovních dnů 0 23h 50min 0,0 Pr1 Dlouhý cyklus úspory energie dle* během pracovních dnů 0 24h 00min 0 Pr1 ISE* Start cyklu úspory energie O dovolené 0 23h 50min 0,0 Pr1 Dlouhý cyklus úspory energie dse* o dovolené 0 24h 00min 0 Pr1 Ld1* Start odtávání 1. pracovního dne 0 23h 50min - nu 6,0 Pr1 Ld2* Start odtávání 2. pracovního dne 0 23h 50min - nu 13,0 Pr1 Ld3* Start odtávání 3. pracovního dne 0 23h 50min - nu 21,0 Pr1 Ld4* Start odtávání 4. pracovního dne 0 23h 50min - nu nu Pr1 Ld5* Start odtávání 5. pracovního dne 0 23h 50min - nu nu Pr1 Ld6* Start odtávání 6. pracovního dne 0 23h 50min - nu nu Pr1 Sd1* Start odtávání 1. dne dovolené 0 23h 50min - nu 6,0 Pr1 Sd2* Start odtávání 2. dne dovolené 0 23h 50min - nu 13,0 Pr1 Sd3* Start odtávání 3. dne dovolené 0 23h 50min - nu 21,0 Pr1 Sd4* Start odtávání 4. dne dovolené 0 23h 50min - nu nu Pr1 Sd5* Start odtávání 5. dne dovolené 0 23h 50min - nu nu Pr1 Sd6* Start odtávání 6. dne dovolené 0 23h 50min - nu nu Pr1 Adr Sériová adresa Pr2 PbC Druh sondy Pt1000; ntc ntc Pr2 onf Funkce tlačítka ON/OFF nu; off; ES nu Pr2 dp1 Zobrazení sondy prostoru -- - Pr1 dp2 Zobrazení sondy výparníku -- - Pr1 dp3 Zobrazení třetí sondy -- - Pr1 dp4 Zobrazení čtvrté sondy -- - Pr1 rse Reálné nastavení aktuální nastavení - Pr2 rel Verze softwaru -- 2,6 Pr2 Ptb Přehled kódů -- - Pr2 * pouze pro modely s hodinami reálného času 2 pouze pro XR75CX s výstupem X-REP Pohoří Dobruška Czech Republic 9
