1 Série NEP Uživatelský manuál REV /

2 I. Úvod Tato jednotka je mikroprocesorem ovládaný laboratorní zdroj s výstupem 90W a nastavitelnou funkcí stejnosměrného proudu. Jednotka má tři uživatelem definované předvolby napětí a proudu a tři programovatelná časová nastavení pro cyklické použití. Nastavitelný hlavní výstup a dva pomocné (Aux) výstupy 5V a 12V. II. Vysvětlení panelů A. Přední panel 1. LCD displej: indikuje výstupní napětí a proud, nastavení, CC, CV, stav hlavního a pomocných výstupů, výstup ON/OFF, spouštění cyklických programů a poruch. 2. Ovladač výstupního napětí: Nastavuje a upravuje hodnotu napětí, přednastavuje hodnoty a módy. 3. Ovladač výstupního proudu: Nastavuje a upravuje hodnotu proudu, přednastavuje hodnoty a módy. 4. Vypínač výstupu. 5. Vypínač. 6. Výstup 12V 7. Výstup 5V 8. Výstupní terminál "+" (červený): Pozitivní polarita výstupního terminálu. Výstupní terminál "-" (černý): Negativní polarita výstupního terminálu.

3 B. Zadní panel A. Vstup AC s pojistkou uvnitř. B. Větrák III. Pravidla bezpečnosti 1. Nic nepokládejte na jednotku. 2. Na obou stranách jednotky ponechte alespoň 50 mm volného místa kvůli chlazení. 3. Neumisťujte jednotku do prostředí s vysokou vlhkostí a prašností. 4. Nepoužívejte jednotku pro vybavení, které vyžaduje vyšší proud, než pro jaký je jednotka navržena, jinak můžete způsobit poškození jednotky. 5. Nevyměňujte pojistku, dokud neodstraníte problém. Použijte stejný typ pojistky. 6. Nikdy na jednotku nesahejte vlhkýma rukama. 7. Nikdy nesundávejte kovový kryt, dokud neodpojíte jednotku od zdroje proudu. 8. Pokud je jednotka poškozená, nepoužívejte ji. 9. Používejte pouze uvnitř. IV. Zapojení a použití 1. Zkontrolujte, zda charakteristiky vstupu odpovídají vašemu zdroji proudu. 2. Vypněte jednotku a vybavení, které k ní chcete připojit. 3. Propojte vybavení s jednotkou. Pozitivní polaritu do červeného (+) a negativní do černého (-) terminálu. 4. Zapněte nejprve jednotku a poté napájené vybavení. 5. Když jste dokončili potřebnou práci, nejprve vypněte napájené vybavení a poté jednotku.

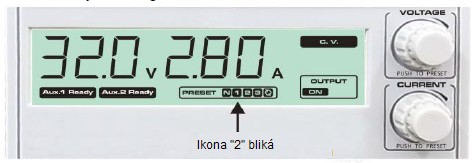

4 V. Instrukce pro uživatelem přednastavené a cyklické operace Popis ikon PRESET Funkce předvoleb pro hodnoty napětí, proudu, času a cyklů. N Normální chod 1 První skupina napětí, proudu a času 2 Druhá skupina napětí, proudu a času 3 Třetí skupina napětí, proudu a času O Cykly Nastavení 3 předvoleb 3 předvolby musí být nastaveny v pořadí Preset 1 Preset 2 Preset 3. Abyste vstoupili do módu nastavení, stiskněte ovládání napětí a poté rychle ovládání proudu. 1. Stiskněte ovládání napětí a poté ovládání proudu. Ikona "1" bliká. To znamená, že je předvolba Preset 1 připravena pro nastavení. 2. Nastavte ovladači napětí a proudu napětí a proud. 3. Když ikona "1" bliká klidně, stiskněte ovladač napětí a poté proudu, abyste potvrdili nové nastavení Preset 1. Poté začne blikat ikona "2", což znamená, že je připraveno k nastavení Preset 2.

5 4. Nastavte ovladače napětí a proudu a stiskněte je, abyste potvrdili nové nastavení Preset 2. Poté začne blikat ikona "3", což znamená, že je připraveno k nastavení Preset Nastavte ovladače napětí a proudu a stiskněte je, abyste potvrdili nové nastavení Preset Všechna tři nastavení předvoleb jsou nyní dokončena. Žádná z ikon předvoleb již nebliká. Vyvolání předvoleb 1. Než použijete tuto funkci, ujistěte se, že jste vypnuli hlavní výstup pomocí tlačítka (4). 2. Rychle stiskněte ovládání napětí a proudu, aby začalo blikat Preset 1. Zkontrolujte zobrazené hodnoty napětí a proudu, zda odpovídají. 3. Zopakujte proceduru pro Preset 2 a Preset Rychle stiskněte ovládání napětí a proudu při Preset 3, abyste opustili mód Preset a dostali se do normálního pracovního módu N, při němž žádná ikona Preset nebliká. NORMAL MODE N P1 P2 P3 N NORMAL MODE P1 P2 P3 N NORMAL MODE Varování: Zamezte tomu, abyste při tisknutí ovladačů napětí a proudu s nimi otočili. Změnily by se tím nastavené hodnoty.

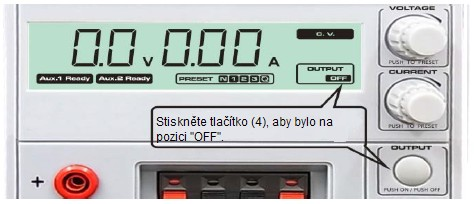

6 Nastavení časových předvoleb a cyklických programů LCD displej Popis UI 000 AI 000 t1 000 U2 000 A2 000 t2 000 U3 000 A3 000 t3 000 P 000 První časové nastavení napětí První časové nastavení proudu První časové nastavení času v sekundách Druhé časové nastavení napětí Druhé časové nastavení proudu Druhé časové nastavení času v sekundách Třetí časové nastavení napětí Třetí časové nastavení proudu Třetí časové nastavení času v sekundách Počet cyklů Poznámky: Tři časové předvolby sdílejí stejnou ikonu jednotlivých předvoleb V & I (napětí a proud). Mají však nastavení času a cyklu. Zdroj lze tedy naprogramovat, aby pracoval od jedné časové předvolby, která funguje po určitou dobu a postoupí k další časovým předvolbám. Když zdroj energie pracuje v cyklu, ikona cyklu začne blikat. Nastavení časových předvoleb 1. Stiskněte tlačítko (4) výstupu, aby byl v pozici "OFF". Zkontrolujte displej. 2. Stiskněte a podržte ovladač napětí na cca 5 sekund, abyste vstoupili do módu nastavení. Ikona Preset bude blikat. 3. Použijte ovladač napětí pro nastavení napětí pro U1. Stiskněte ovladač napětí, abyste potvrdili nové nastavení.

7 4. Použijte ovladač proudu pro nastavení proudu pro A1. Stiskněte ovladač proudu, abyste potvrdili nové nastavení. 5. Použijte ovladač napětí, abyste nastavili čas v sekundách pro t1. Stiskněte ovladač napětí, abyste potvrdili nové nastavení. 6. Opakujte tento postup i pro nastavení P2 a P3. 7. Nastavte počtu cyklů Poté, co bylo potvrzeno nastavení t3 z P3, objeví se ikona P a zdroj se připraví pro nastavení počtu cyklů. Nastavte ovladač napětí, abyste nastavili počet cyklů od 1 do 999***. Kontrola nastavení časových programů cyklu. Abyste zkontrolovali nastavení časových předvoleb, než spustíte cykly, pouze zopakujte kroky 1 až 5 a zaznamenejte si jednotlivá nastavení.

8 Spuštění časového programu cyklu. 8. Stiskněte tlačítko (4) výstupu, aby bylo na pozici "ON". Zkontrolujte na displeji. 9. Stiskněte ovladač napětí, abyste spustili cykly. Zdroj se vrátí do normálního módu, jakmile sestava cyklů dokončí operaci. Výběr chodu P1, P2, P3 s časovým programem cyklu: 1. Cyklus přeskočí jakoukoliv předvolbu s časem nastaveným na nulu. Příklad 1: - Pokud chcete spustit pouze P1 a P2, nastavte čas (t3) předvolby P3 na 0. Příklad 2: - Pokud chcete spustit pouze P3, nastavte čas (t1 a t2) P1 a P2 na Během cyklu spolu blikají ikona předvolby a ikona cyklu. 3. Pokud všechny nastavené časy (t1, 2, 3) jsou nastavené na nulu, bliká pouze ikona cyklu. To slouží jako varování před špatným nastavením časů tří předvoleb. Poznámky: A) ***Pokud je počet cyklů nastaven na nulu, jednotka vykoná nekonečné množství cyklů. B) Abyste opustili program cyklů časových předvoleb během operace nebo nastavení s P1, P2, P3 a počtem cyklů, stiskněte na 5 sekund ovladač napětí. C) Pokud během jakéhokoliv nastavení předvoleb času a programu cyklů se operace nastavení přeruší na déle než jednu minutu, jednotka se vrátí do normálního stavu. D) Předchozí nastavení časové periody P1, P2 a P3 je uchováno poté, co operace cyklů ukončí cyklus. E) Hodnoty předvoleb a časových předvoleb zůstanou v jednotce, i když je vypnuto napájení. F) Počet cyklů nebude po vypnutí napájení nebo dokončení cyklů uchován.

9 VI. Nastavení zapnutí/vypnutí výstupu při startu Laboratorní zdroj je základně nastaven tak, že vypne výstupní proud, když je jednotka spuštěna. Toto nastavení lze změnit tak, že se při spuštění jednotky výstupní proud zapne. Popis LCD displej Akce Pro změnu výstupu "Power ON", při příštím spuštění zdroje Původní nastavení Stiskněte a držte "Tlačítko (4)" Potom zapněte napájení "Power (5)" VII. Vlastnosti 1. Jeden hlavní nastavitelný výstup s třemi předvolbami V & I. 2. Tři nezávislé předvolby. 3. Programování časovače a automatického spoustění cyklů v sekvenci. 4. Otočné ovladače nastavení V & I. 5. Vypínač výstupu s indikátorem stavu. 6. Velký LCD displej pro V & I, předvolby, CC, CV, stav hlavního a pomocných výstupů a pomocných výstupů a poruch. 7. Stejnosměrný proud lze nastavit bez zkratování. 8. Dva pomocné výstupy (Aux) 5V a 12V s indikátorem stavu. Ikony na LCD displeji Popis Aux 1 (5Vdc/500mA) a Aux 2 (12Vdc/500mA) jsou v pořádku Napětí Aux 1 je mimo rozsah Vdc nebo je v abnormálním stavu. Aux 2 je v pořádku. Napětí Aux 2 je mimo rozsah Vdc nebo je v abnormálním stavu. Aux 1 je v pořádku. VIII. Ochrana 1. Ochrana před přílišným proudem výstupu 2. Zkrat nebo přetížení 3. Přepětí výstupu 4. Přehřátí jednotky

10 IX. Specifikace Modely NEP-6185 NEP-6303 Výstupní napětí V V Ovládání napětí Otočný ovladač Výstupní proud 0-5A 0-2.8A Ovládání proudu Stabilizace napětí Vlnění a šum (r.m.s.) napětí Stabilizace zatížení (0-100%) Stabilizace vedení (±5%) Přesnosti nastavení Otočný ovladač <6mV <15mV <15mV Rozlišení napětí 0.1V Stabilizace proudu Vlnění a šum (r.m.s.) proudu Stabilizace zatížení (10-90% stanoveného napětí) Stabilizace vedení (±5%) Nastavení přesnosti ± (0.2% +0.15) V <10mA <30mA <30mA Rozlišení proudu 0.01A Vstupní napětí Vstupní napětí Vstupní proud bez zatížení (230VAC) Vstupní proud při zatížení (230VAC) Pomocný výstup Výstup 1 s 500mA ± (0.3% +0.02) V 230VAC/50Hz~ (120VAC/60Hz~ nebo na žádost) <200mA <0.9A 5.0 Vdc Stejnosměrný proud 0.5A Výstup 2 s 500mA 12.0Vdc Stejnosměrný proud 0.5A Tovární nastavení předvoleb Preset 1 Napětí = 5.0V Napětí = 5.0V Proud = 5.0A Proud = 2.8A Preset 2 Napětí = 10.0V Napětí = 10.0V Proud = 5.0A Proud = 2.8A Preset 3 Napětí = 15.0V Napětí = 15.0V Proud = 5.0A Proud = 2.8A

11 Ochrana Ochrana před přepětím (hlavní výstup) Zkrat nebo přetížení Výst.nap. +1V, když Výst.nap. 5V Výst.nap. +1.5V, když 5.1V Výst.nap. 10V s <0.2 sekund 18~22% při paralelním chodu 10.1V <Výst.nap. 19V Ano Přehřátí 100 C 100 C Přesnost měřiče Přesnost měření napětí (V 2V) Přesnost měření napětí (V>2V) Přesnost měření proudu (I 1A) Přesnost měření proudu (I>1A) ±1% + 4 čísla ±1% + 3 čísla ±1% + 4 čísla ±1% + 3 čísla Výst.nap. +1V, když Výst.nap. 5V Výst.nap. +1.5V, když 5.1V Výst.nap. 10V s <0.2 sekund 18~22% při paralelním chodu 10.1V <Výst.nap. 33V LCD indikace Napětí a proud, CC a CV, stav Aux 1 a 2, výstup ON/OFF, 3 nadefinované předvolby V a I, průběh a programy cyklů, indikace chyb, ochrana před přepětím, vysokým proudem, přetížením a přehřátím Programování předvoleb cyklů Výstupní terminály Maximální nastavení času: 999 sekund; Maximální počet cyklů: 999 nebo "0" pro nekonečno Standardní šroub nebo bezpečnostní jack Prohlášení o shodě CE EMC: EN 55011, EN LVD: EN Pojistka Chlazení Rozměry Váha 2A x 1 (pomalá) Větrák s různou rychlostí (od 0 do plné rychlosti) 151 x 132 x 280 mm 5.4 kg Všechny hodnoty jsou určeny pro standardní teplotu 25 C a tlak 0.1 Mpa. Tento návod může být měněn bez předchozího varování.
