Edgar. Převodník Ethernetu nebo WiFi na RS232 nebo RS485 S PoE nebo externím napájením S výstupem napájení pro externí zařízení

Transkript

1 Převodník Ethernetu nebo WiFi na RS232 nebo RS485 S PoE nebo externím napájením S výstupem napájení pro externí zařízení 16. ledna 2017 w w w. p a p o u c h. c o m

2 Edgar Katalogový list Vytvořen: Poslední aktualizace: :10 Počet stran: Adresa: Strašnická 3164/1a Praha 10 Telefon: Internet: Strana 2

3 Edgar OBSAH Popis... 4 Aplikace... 4 Vlastnosti... 4 Zapojení... 5 Napájení... 5 Ethernet... 5 RS RS Výstup napájení VOUT... 6 Konfigurace... 7 Nastavení IP adresy programem Ethernet configurator... 7 Webové rozhraní... 7 Sekce Síť... 9 Sekce Sériový port Sekce HTTP GET Odeslání dat pomocí HTTP GETu Sekce Zabezpečení Sekce Ostatní Konfigurace protokolem Telnet Připojení IP adresa není známa IP adresa je známa Hlavní menu Telnetu Server Factory Defaults Exit without save Save and exit Indikace Reset zařízení Technické parametry Výchozí nastavení sítě Možná provedení Strana 3

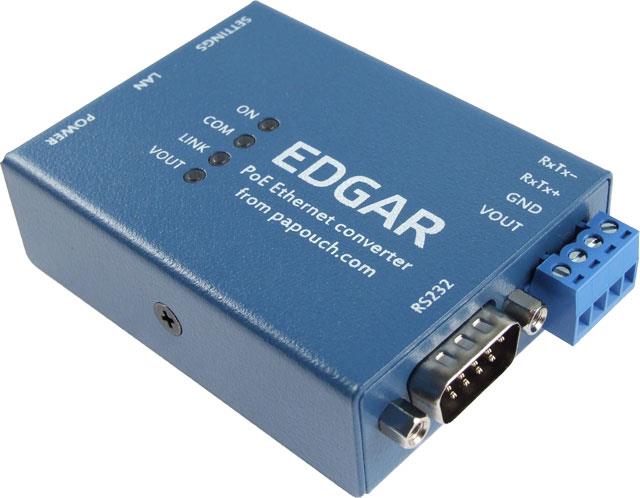

4 POPIS Převodník Ethernetu na sériový port RS232 nebo RS485. Edgar je napájený z ethernetového kabelu pomocí PoE standardu nebo klasicky externím napájecím adaptérem. Je k dispozici také svorka s výstupem napájení pro externí zařízení (na Edgar Lite není k dispozici). Z PoE tak lze napájet jak převodník, tak i připojené zařízení. Výstup lze zapnout a vypnout spolu s ostatními parametry přes webové rozhraní nebo HTTP GETem. Pro komunikaci lze využít klasický TCP server, TCP klient nebo UDP. Kromě standardních způsobů komunikace Edgar umí pakety z/na sériovou linku posílat přes HTTP GET. Z web serveru tak lze poslat paket dat jako požadavek HTTP GET. Podobně obráceně, pokud přijdou data na sériovou linku například z připojené čtečky čárových kódů, převodník umí data poslat na web server jako požadavek HTTP GET. Edgar je dodáván v bytelném kovovém provedení, lze jej připevnit na lištu DIN. A p l i k a c e obr. 1 - blokové zapojení Připojení zařízení komunikujících sériovou linkou k Ethernetu. Komunikace se vzdálenými zařízeními přes Internet. Snadné rozšíření Vašich stávajících zařízení o připojení k počítačové síti. Úspora kabeláže připojení napájení i Ethernetu jediným kabelem. V l a s t n o s t i Převodník sériové linky na Ethernet Napájení standardem PoE nebo z externího zdroje (11 58 V) Výstup napájení pro připojené zařízení je možné jen zapnout a vypnout pomocí webového rozhraní nebo HTTP GETu (na Edgar Lite není k dispozici) Snadná konfigurace pomocí webového rozhraní Strana 4

5 Edgar Protokoly TCP, UDP a HTTP GET Přepínatelné rozhraní RS232 nebo RS485 Použité signály RS232: RxD, TxD, RTS, CTS, GND Použité signály RS485: RxTx+, RxTx- Indikace napájení, přenosu dat, připojení a aktivity sítě ZAPOJENÍ N a p á j e n í Pokud převodník nechcete napájet přes ethernetový kabel přímo ze síťového switche s podporou PoE standardu, můžete použít externí napájení. Jako externí zdroj připojte stejnosměrné napětí ze zdroje V. Napájecí konektor je souosý, kladný pól je uvnitř. E t h e r n e t Ethernetové rozhraní standardu 10/100 Mbps se připojuje běžným konektorem RJ45. Převodník připojte běžným nekříženým kabelem k síťovému switchi. Pokud používáte ethernetové rozhraní převodníku také pro napájení, musí síťový switch umět napájet připojená zařízení pomocí standardu PoE IEEE 802.3af. R S Převodník během své činnosti komunikuje jen na jedné z komunikačních linek! Linka, kterou převodník komunikuje, se vybírá přepínačem SW4 na boku. Pro komunikaci linkou RS232 nechte spínač SW4 rozepnutý. 1 Sériová linka je zapojena dle specifikace RS232. Zapojení jednotlivých signálů na rozhraní RS232 je na následujícím obrázku. Jak je z něj patrné, vodiče 1, 6 a 9 jsou nezapojené. Pomocí propojek J1 a J2 (uvnitř krabičky převodníku) lze na nezapojené piny konektoru přivést napájecí napětí ze svorky VOUT. Lze tak například přivést napájení pro připojenou čtečku nebo jiné zařízení. R S obr. 2 zapojení vodičů konektoru RS232 Převodník během své činnosti komunikuje jen na jedné z komunikačních linek! 1 Stav spínače je načten pouze po zapnutí (nebo resetu) převodníku. Změny stavu spínače za běhu zařízení nemají vliv na nastavený typ linky. Strana 5

6 Linka, kterou se komunikuje se vybírá přepínačem SW4 na boku. Pro komunikaci linkou RS485 sepněte spínač SW4. 1 Pro připojení sběrnice RS485 jsou určeny svorky RxTx+ a RxTx- 2. Zakončení linky se připojuje spínačem SW1. (Zakončení by mělo být připojeno na obou koncích linky. Rezistory definující klidový stav linky se připojují spínači SW2 a SW3. (Tyto rezistory by měly být připnuté na jednom místě na lince.) Některá základní doporučení pro zapojování linky RS485: Doporučujeme použít běžný TP kabel pro počítačové sítě (UTP, FTP nebo STP) a jako vodiče pro RS485 použít jeden kroucený pár z tohoto kabelu. Všechna zařízení na lince je třeba propojovat od jednoho k druhému a ne do tzv. hvězdy (viz obrázek vpravo). Maximální délka vedení je 1,2 km. Případné stínění kabelu připojte jen na jednom místě linky. V ý s t u p n a p á j e n í V O U T Tento výstup není dostupný v převodníku verze Edgar Lite. Výstup napájení slouží typicky pro situaci, kdy je převodník napájen z PoE. Výstupem VOUT pak lze napájet i připojené zařízení. Výstup je stejnosměrný a velikost výstupního napětí se volí pomocí spínačů na boku převodníku. Výstup lze ovládat přes webové rozhraní (viz str. 11) nebo HTTP GETem ve třech krocích: Vypnuto, Low Power, High Power. Výstupní proud pro oba režimy i volba velikosti výstupního napětí přepínači jsou uvedeny v následující tabulce: SW5 SW6 Výstupní napětí Maximální proud v režimu Low Power Maximální proud v režimu High Power OFF ON 5 V 380 ma 630 ma ON ON 9 V 200 ma 350 ma OFF OFF 12 V 145 ma 260 ma ON OFF 24 V 70 ma 130 ma Volba High Power/Low Power má vliv na klidovou spotřebu převodníku. Doporučujeme proto zvolit režim podle skutečné spotřeby zátěže. Pro využití maximálního výstupního proudu v režimu High Power je potřeba při použití externího napájecího zdroje napájecí napětí minimálně 15 V. 2 Někdy je možné se setkat s označením RxTx+ jako a RxTx- jako B. Strana 6

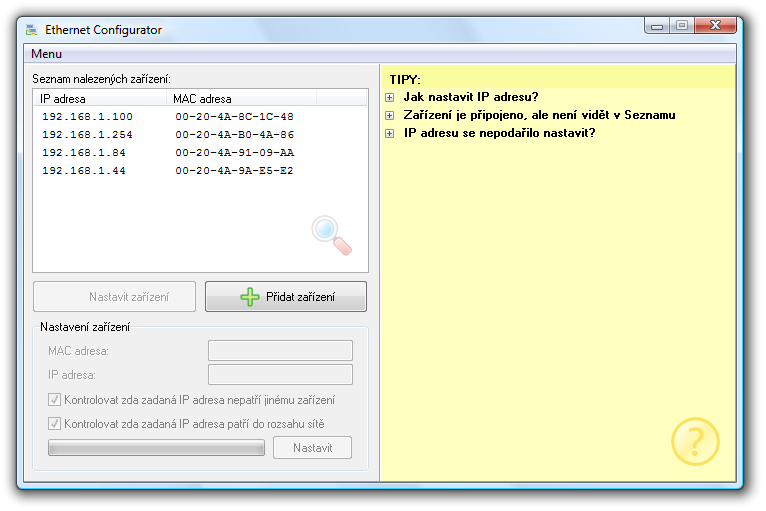

7 Edgar KONFIGURACE N a s t a v e n í I P a d r e s y p r o g r a m e m E t h e r n e t c o n f i g u r a t o r Ethernet configurator slouží k nastavení základních síťových parametrů zařízení. Software je k dispozici zdarma ke stažení na. (Před spuštěním softwaru připojte zařízení do Vaší počítačové sítě. Připojte jej buď k hubu, switchi či routeru nebo přímo k PC kříženým kabelem.) Program je v Českém a Anglickém jazyce a obsahuje také malou nápovědu, jak postupovat při nastavení IP adresy. obr. 3 Ethernet Configurator Po nastavení síťových parametrů není třeba pro základní funkci zařízení tj. převodník Ethernet sériová linka 3 žádné další nastavení. W e b o v é r o z h r a n í Další konfigurace se provádí přes webové rozhraní. Základní síťové parametry je možné nastavit také přes Telnet (viz str. 17). Webové rozhraní je přístupné na IP adrese zařízení. (Z výroby je nastavena adresa ) Webové rozhraní je zabezpečeno základním způsobem jménem a heslem. 3 Linka RS232 (respektive RS485) převodníku má ve výchozím nastavení tyto parametry: rychlost: 9600 Bd, počet bitů: 8, parita: žádná, počet stopbitů: 1, datový port 10001, režim TCP. Strana 7

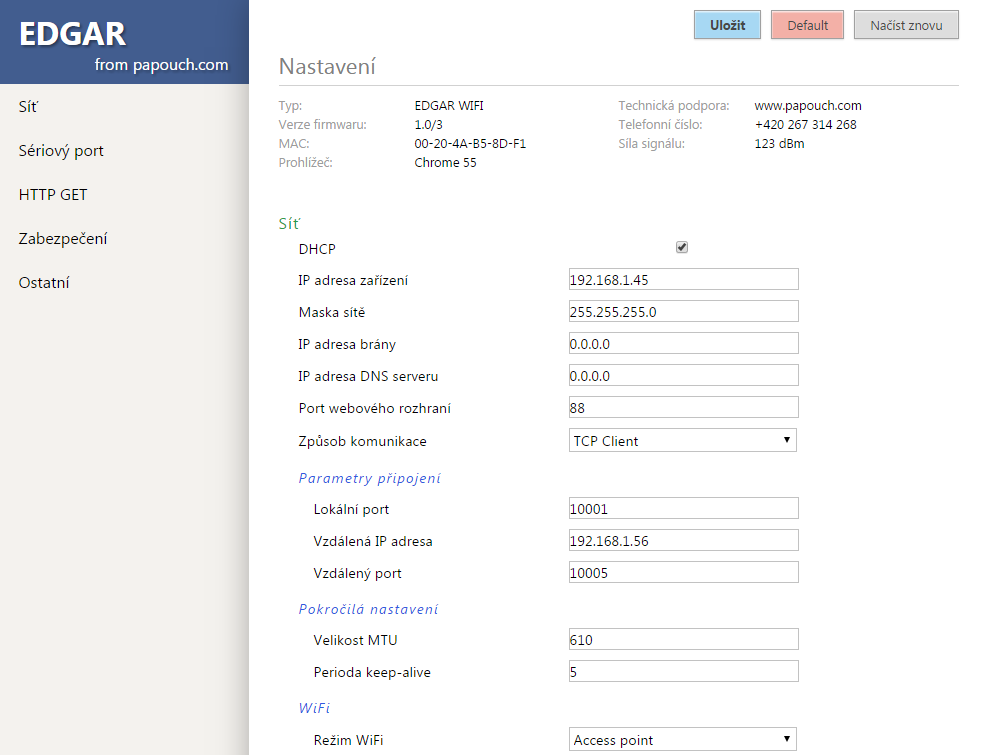

8 Webové rozhraní je optimalizováno pro tyto prohlížeče (nebo novější): Mozilla Firefox 29, Internet Explorer 10, Google Chrome 6, Opera 10.62, Safari 1. Webové rozhraní zobrazíte také na mobilních telefonech s OS Android 4.2, ios 7 a Windows Phone 8.1. Konfigurace je rozdělena do sekcí podle typů nastavení a je dostupná v češtině a angličtině. obr. 4 - Konfigurace Edgar Strana 8

9 Edgar S e k c e S í ť Tato sekce obsahuje konfiguraci síťových parametrů. obr. 5 - nastavení sítě Pokud je zaškrtnuto přidělování adresy pomocí DHCP, dojde při uložení k vynulování políček IP adresa zařízení, Maska sítě, IP adresa brány a IP adresa DNS serveru. Po opětovném načtení nastavení se políčka vyplní údaji získanými z DHCP serveru. Zvláště pokud má převodník komunikovat se zařízením v jiné síti, musí být vyplněna IP adresa brány. Může být potřeba i IP adresa DNS serveru. Jako způsob komunikace je možné vybrat TCP Server, TCP Client, UDP nebo HTTP GET: TCP Server: Zařízení očekává spojení na své IP adrese a Lokálním portu. Strana 9

10 TCP Client: Zařízení se aktivně připojuje na vzdálenou IP adresu a Vzdálený port. UDP: Zařízení očekává UDP pakety na svém Lokálním portu. HTTP GET: Data přijatá na sériovém portu odesílá jako požadavky typu HTTP GET na server nastavený v sekci HTTP GET. Data přijatá HTTP GETem posílají na sériový port. GETem lze zapínat a vypínat také výstup VOUT. Velikost MTU (Maximum Transmission Unit) je údaj, který znamená maximální délku IP datagramu (v bytech), kterou převodník může do sítě odeslat. Většinou jde o 1400 bytů. 4 Perioda keep-alive je čas ve vteřinách, jak často se má posílat paket pro udržení navázaného spojení. 4 WiFi (Tuto část nastavení obsahuje pouze varianta s WiFi připojením.) Hlavní volbou je výběr Režimu WiFi. Lze vybrat režim Client (převodník se připojuje k existující síti) nebo Acces point (převodník vytvoří síť ke které bude možné se připojit). Tlačítko Scan je dostupné pouze v režimu Client. Po stisknutí se objeví seznam okolních sítí kliknutím na jednu z nich se vyplní její SSID a způsob šifrování do následujících políček a po zadání hesla bude možné se k ní připojit. Volba Kanál je dostupná pouze v režimu Access point a znamená číslo kanálu na kterém má být síť dostupná. Políčka pro hesla slouží pouze pro zadání hesla. Jakmile je heslo uloženo, zobrazuje se jen text Zachovat původní heslo. Pokud si nepřejete heslo měnit, do políčka nic nevyplňujte, heslo je zapamatováno interně v zařízení. (Heslo po zadání není možné ze zařízení získat.) S e k c e S é r i o v ý p o r t Zde se nastavují parametry sériového portu. obr. 6 - nastavení sériového portu Položka Vybraný port indikuje zda je spínačem SW4 vybraná komunikace linkou RS232 (SW4 rozepnutý) nebo RS485 (SW4 sepnutý). 1 Tuto položku není možné změnit přes webové rozhraní. 4 O tom, zda je případně potřeba zadat jinou hodnotu se poraďte s Vaším správcem sítě. Strana 10

11 Edgar Jako Rychlost je možné vybrat některou z těchto možností: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, a Bd Komunikačním režimem se rozumí některá z těchto možností: 8 datových bitů, bez parity, 1 stopbit 8 datových bitů, sudá parita, 1 stopbit 8 datových bitů, lichá parita, 1 stopbit 8 datových bitů, bez parity, 2 stopbity 8 datových bitů, sudá parita, 2 stopbity 8 datových bitů, lichá parita, 2 stopbity 7 datových bitů, bez parity, 1 stopbit 7 datových bitů, sudá parita, 1 stopbit 7 datových bitů, lichá parita, 1 stopbit 7 datových bitů, bez parity, 2 stopbity 7 datových bitů, sudá parita, 2 stopbity 7 datových bitů, lichá parita, 2 stopbity Způsob tvorby paketů (Paketování) Může být aktivní žádný, jeden nebo oba následující způsoby paketování: Timeout: Pokud od přijetí posledního byte ze sériové linky uplyne zde nastavená doba, bude z přijatých dat sestaven paket a odeslán do Ethernetu. 5 Lze vybrat jednu z těchto možností: Vypnuto ms 500 ms 1 sec 2 sec 5 sec Při konkrétním bytu: Sem lze zadat jeden kód znaku v hexadecimálním tvaru. Lze tak aktivovat režim, kdy převodník očekává znak, který je signálem k odeslání paketu. Jakmile je tento znak přijat, paket se odešle. 5 Pokud je zadána nula (00), je tato funkce vypnuta 6. S e k c e H T T P G E T Tato sekce je přístupná jen pokud je v sekci Síť > Způsob komunikace vybrána možnost HTTP GET! Odesílání dat: Funkce umožňuje data ze sériového portu odesílat jako požadavky HTTP GET na vzdálený server. Data na sériovou linku lze odeslat rovnou pomocí odpovědi na GET. 5 Délka dat nesmí být větší než 509 bytů. Pokud se ze sériové linky přijme takovéto množství dat, budou okamžitě odeslána na Ethernet bez ohledu na nastavení paketování. 6 Pokud je vypnuto paketování po Timeoutu i Při konkrétním bytu, budou data paketována postupně tak jak se přijímají do vyrovnávací paměti sériové linky. Strana 11

12 obr. 7 - Edgar poslal GET na server a v odpovědi dostal data, která má poslat zpátky na sériový port Příjem dat: Podobě obráceně mohou data ze serveru být posílána GETem na sériovou linku převodníku. obr. 8 - Edgar dostal ze serveru GET s daty, které má poslat na sériovou linku Ze sériové linky se GETem na server pošle v jednom požadavku vždy maximálně 100 byte dat. (Další data se pošlou dalším GETem.) Stejné omezení platí i pro opačný směr komunikace. GETem lze ovládat také výstup VOUT na převodníku: Výstup lze GETem ovládat ve stejném rozsahu jako je to možné ručně v sekci Ostatní, tedy na Vypnuto (0), Low Power (1), High Power (2). Číslo z rozsahu 0 až 2 pošlete v atributu out na skript set.xml. Příklad nastavení výstupu na Low Power (pro zařízení s výchozí IP adresou): /set.xml?out=1 obr. 9 - Nastavení HTTP GETu Strana 12

13 Edgar Adresa webového serveru: Zadejte adresu webového serveru, na kterém jsou umístěny skripty pro příjem dat. Je očekávána URL adresa ve formátu (délky max 30 znaků) nebo IP adresa ve formátu Pokud odesíláte GETy na server v jiné síti, nezapomeňte vyplnit také IP adresu brány, případně DNS serveru v sekci Síť. Adresář skriptů na serveru: Zadejte lokální cestu k adresáři se skripty. Například pokud je kompletní adresa skriptu zadejte sem jen toto: script/ Maximální délka je 30 znaků. Název skriptu na serveru: Zadejte název skriptu na serveru. Například pokud je kompletní adresa skriptu zadejte sem jen toto: myscript.php Maximální délka je 12 znaků. GUID: Řetězec délky až 40 znaků, který může sloužit například k jednoznačné identifikaci zařízení. Řetězec může obsahovat písmena, čísla a pomlčku. Pokud je řetězec zadán, vkládá se na konec HTTP GETu jako parametr guid. Šifrovací klíč: Pokud chcete šifrovat obsah GETu, zadejte řetězec délky 16 znaků (přesně). Je možné zadat znaky a-z, A-Z nebo 0-9. GET je šifrován pomocí 128bit AES (Rijndael), metoda CFB. Pokud není řetězec zadán, GET není šifrován. Formát GETu Příklad getu s daty ze sériového portu: (Pro přehlednost jsou vynechány znaky & mezi atributy.) Příklad šifrovaného getu: script.php?mac=0080a397e9a0 type=edgar_eth guid= description=watch data= script.php?encrypted_data=6dbc43226eea99b2c47a9ae0c5a8f070253dee7bb2 ECEA B7F6B0957AF0CCFB5B0FF50876B605D9D09F1345DFD31E75C6CBDCF1 D64074E15B530C67BF B8A0D40FD861A86EF37F5848FE26F32B084EC1EE3 09C711E EB5 V getu se posílají tyto parametry: mac... MAC adresa zařízení. type... Typové označení zařízení. guid... Uživatelsky zadaný unikátní textový řetězec. description... Označuje get odeslaný v okamžiku opuštění mezí (WATCH) nebo testovací get odeslaný po stisknutí tlačítka na webu (TEST). data... Data ze sériové linky převedená na ASCII vyjádření hexadecimálního čísla. Přijde-li tedy na sériovou linku řetězec abcdef, v atributu data bude Tento parametr je v getu jen při události WATCH. encrypted_data Parametr obsahuje všechna data tak jak jsou v běžném nešifrovaném GETu, jen jsou zašifrována a každý byte je převeden na dvoumístné hexadecimální vyjádření. (Prvních 16 byte je inicializační vektor pro AES šifrování. V příkladu níže je vektor podtržený.) Strana 13

14 Odpověď na HTTP GET Pokud chcete v odpovědi na HTTP GET poslat data na sériovou linku, server by měl na výše uvedený GET odeslat odpověď ve formátu XML. Odpověď musí obsahovat atribut data, který bude obsahovat data v hexadecimálním formátu. V následujícím příkladu je ukázka odeslání řetězce 0123 na sériovou linku: <root> <set data=" " /> </root> Pokud jde o odpověď na šifrovaný GET, musí být i odpověď šifrována a je očekáván následující formát (celková délka odpovědi nesmí přesáhnout 600 znaků): <root> <set encrypted_data="39fe0f643a2c1092e6f7bc5de725bd8bf2d4a8c916ccbe4089faa3c 6b7bb7b7dabd4229ad803f76d05ee7b91d5bb0a2628e937cff4435a604034f1c f86826ad5a81bc8364ba73d389ca19fe7a929bc8160b00d3e6edcaca485dc200afc b42ca8c8f700e437d2f00c45964a5fa2872ab6a9e96e6c19d368549f92a1da372669b89 654d8c2127d7079b3288f0bbb8f239379de0230ab17f0d cd8b f89 cea6e6799d4b58f59f168f0b15fe7ede12664ebc ab70053da6778b1f42b6ee1 01f9c3ac39b35ebf4155dc e7cabe"/> </root> O d e s l á n í d a t p o m o c í H T T P G E T u Pomocí HTTP GETu lze odeslat data na sériovou linku převodníku. K příjmu getů slouží skript set.xml. Tento skript přijímá jen nešifrované zprávy. Převodník rozumí příkazům dle těchto příkladů: Odeslání řetězce ASCII znaků set.xml?data=vceskychbudejovicichbychtelzitkazdy Parametr data je řetězec maximálně 100 ASCII znaků. Odeslání řetězce binárních dat set.xml?hex=aabbccddee Parametr hex je řetězec binárních dat zapsaných v hexadecimálním formátu. Pro data z výše uvedeného příkladu (aabbccddee) to bude znamenat, že na sériovou linku bude odesláno pět bytů (aa = 170, bb = 187, cc = 204, dd = 221, ee = 238). V parametru hex může být maximálně 200 znaků z rozsahu 0-9, a-f nebo A-F. Get zaslaný do převodníku musí obsahovat pouze jeden z atributů tedy buď data nebo hex. Odpovědí na zaslaný GET je XML v tomto formátu: <root> <result status="1" /> </root> Pokud by atribut status měl hodnotu 0, znamená to, že se nepodařilo příkaz zpracovat, protože obsahuje chyby nebo neočekávanou hodnotu. Strana 14

15 Edgar S e k c e Z a b e z p e č e n í Zde se nastavuje heslo pro přístup k webovému rozhraní. obr nastavení zabezpečení Pokud je zobrazen text Zachovat původní, znamená to, že při uložení bude tato sekce ponechána beze změn. (Z bezpečnostních důvodů se jednou zadané heslo příště již nezobrazuje.) Zapsáním do některého z polí lze kdykoli hesla změnit. Strana 15

16 S e k c e O s t a t n í Zde se nastavuje jazyk webového rozhraní, název zařízení a stav výstupu napájení. obr. 11 ostatní nastavení Volba Režim výstupu napájení (VOUT) je určen pro ovládání výstupu napájení VOUT. Výstup lze ovládat ve třech krocích: Vypnuto, Nízký výstupní výkon a Vysoký výstupní výkon. 7 Velikost výstupního napětí se nastavuje odděleně spínači na boku převodníku (viz str. 6). Výstup není dostupný ve verzi Edgar Lite. 7 Hodnoty maximálních proudů pro jednotlivé volby jsou popsány v tabulce na straně 6. Strana 16

17 Edgar KONFIGURACE PROTOKOLEM TELNET P ř i p o j e n í I P a d r e s a n e n í z n á m a Pro nastavení IP adresy doporučujeme přednostně použít software Ethernet Configurator (více na straně 7). 1) Otevřete si okno příkazu cmd. (V OS Windows zvolte Start/Spustit a do řádku napište cmd a stiskněte Enter.) 2) Proveďte následující zápis do ARP tabulky: a. Zadejte arp d a potvrďte Enterem. Tím smažte stávající ARP tabulku. b. Následujícím příkazem přidělte MAC adrese modulu IP adresu : arp s [nová_ip_adresa] [MAC_adresa_zarizeni] příklad: arp -s a e 3) Nyní si otevřete Telnet. (Zadáním telnet a stiskem Enteru. 8 ) 4) Zadejte open [nová_ip_adresa] 1 a potvrďte. 5) Terminál po chvíli vypíše chybovou zprávu, že se nepodařilo připojit. Přesto je třeba tuto akci provést, aby si mohl modul zapsat IP adresu do své ARP tabulky. 6) Připojte se na IP adresu modulu. (Zadáním open [IP adresa v tečkovaném tvaru] 9999 a stiskem Enteru.) 7) Tímto způsobem jste vstoupili pouze do konfigurace modulu. IP adresa stále ještě není nastavena. Je třeba ji nastavit pomocí položky v menu Server Configuration > IP Address. Po opuštění konfigurace bez uložení nastavení a konfigurace IP adresy je třeba celou akci opakovat! 8) Je-li IP adresa platná, vypíše zařízení úvodní informace, které končí tímto textem: Press Enter for Setup Mode Nyní je třeba do třech vteřin stisknout Enter, jinak se konfigurace ukončí. 9) Zařízení vypíše kompletní vlastní nastavení. 10) Na konci výpisu je odstavec Change setup:, ve kterém jsou vypsány skupiny parametrů, které lze nastavovat. Pro změnu síťových parametrů má význam sekce Server. Zde nastavte novou síťovou adresu a další parametry. 8 V OS Windows Vista a vyšších není klient pro Telnet standardně součástí sytému. Doinstalujete jej podle následujícího postupu: a) Otevřete dialog Ovládací panely/programy a funkce. b) Vlevo klepněte na Zapnout nebo vypnout funkce systému Windows (tato volba vyžaduje přihlášení Správce). c) Otevře se okno Funkce systému Windows. V něm zatrhněte políčko Klient služby Telnet a klepněte na Ok. Poté bude do systému nainstalován klient pro Telnet. Strana 17

18 I P a d r e s a j e z n á m a 1) V OS Windows zvolte Start/Spustit a do řádku napište telnet a stiskněte Enter. 8 2) Připojte se na IP adresu modulu. (Zadáním open [IP adresa v tečkovaném tvaru] 9999 a stiskem Enteru.) 3) Je-li IP adresa platná, vypíše zařízení úvodní informace, které končí tímto textem: Press Enter for Setup Mode Nyní je třeba do třech vteřin stisknout Enter, jinak se konfigurace ukončí. 4) Zařízení vypíše kompletní vlastní nastavení. 5) Na konci výpisu je odstavec Change setup:, ve kterém jsou vypsány skupiny parametrů, které lze nastavovat. Pro změnu síťových parametrů má význam sekce Server. H l a v n í m e n u T e l n e t u Položky menu lze volit pomocí čísel zapsaných před nimi. Volte požadované číslo a stiskněte Enter. Struktura menu je následující: S e r v e r Change Setup: 0 Server... 7 Defaults 8 Exit without save 9 Save and exit Your choice? Základní Ethernetová nastavení. V této části jsou následující položky: IP Address : (192).(168).(001).(122) Set Gateway IP Address (N)? Netmask: Number of Bits for Host Part (0=default) (16) Change telnet config password (N)? Strana 18

19 Edgar IP Address (IP adresa) IP adresa modulu. Čísla IP adresy zadávejte jednotlivě a oddělujte je Enterem. Výchozí hodnota: Set Gateway IP Address (Nastavit IP adresu brány) Gateway IP addr (IP adresa brány) U položky Set Gateway IP Address zadejte Y pro změnu IP adresy brány. Poté následuje dotaz na změnu IP adresy brány. Čísla IP adresy zadávejte jednotlivě a oddělujte je Enterem. Netmask (Maska sítě) Zde se nastavuje, kolik bitů z IP adresy tvoří síťová část. Maska sítě se zadává jako počet bitů, které určují rozsah možných IP adres lokální sítě. Je-li například zadána hodnota 2, je použita maska Zadaná hodnota, udává počet bitů zprava. Maximum je 32. Výchozí hodnota: 8 Příklad: Masce (binárně ) odpovídá číslo 8. Masce (binárně ) odpovídá číslo 2. Change telnet config password (Nastavit heslo pro Telnet) Enter new Password (Zadat heslo pro Telnet) Tato položka nastavuje heslo, které je vyžadováno před konfigurací přes telnet nebo přes WEBové rozhraní (administrátorské heslo). U položky Change telnet config password zadejte Y pro změnu hesla. Poté následuje dotaz na heslo. F a c t o r y D e f a u l t s Stisknutím čísla 7 přejde zařízení do výchozího nastavení. Výchozí nastavení znamená nastavení veškerých parametrů do výchozího stavu. IP adresa zůstane beze změny, port webového rozhraní bude nastaven na hodnotu 80. E x i t w i t h o u t s a v e Ukončení nastavení bez uložení změněných parametrů. S a v e a n d e x i t Volba uloží provedené změny. Pokud bylo změněno některé nastavení, zařízení se restartuje. Restartování trvá řádově desítky vteřin. Strana 19

20 INDIKACE Na zařízení jsou čtyři kontrolky: Kontrolka ON svítí, pokud je připojeno napájení (PoE nebo externí zdroj). Kontrolka COM svítí, když probíhá komunikace na některé ze sériových linek. Kontrolka LINK v režimu komunikace přes TCP/UDP svítí při navázaném spojení. V režimu HTTP GET blikne při odeslání paketu na vzdálený server. Kontrolka VOUT indikuje, zda je zapnutý výstup napájení. RESET ZAŘÍZENÍ Pomocí následujícího postupu provedete reset zařízení do výchozího stavu, jaký je nastaven z výroby. (Včetně smazání vyrovnávacích pamětí, apod.) Na rozdíl od resetu, který je možné provést přes webové rozhraní nebo protokolem Telnet (viz stranu 19) dojde také k nastavení IP adresy na ) Odpojte napájení zařízení. 2) Stiskněte tlačítko, které je umístěno v malém otvoru pod ethernetovým konektorem. 3) Zapněte napájení a vyčkejte cca 10 vteřin než 4x blikne žlutá kontrolka v ethernetovém konektoru. 4) Uvolněte tlačítko. Strana 20

21 Edgar TECHNICKÉ PARAMETRY Elektronika zařízení PoE napájení...dle IEEE 802.3af Napájení z externího zdroje...11 až 58 V DC (s ochranou proti přepólování) Minimální napájecí napětí pro VOUT v režimu High Power V Vlastní spotřeba...typ. 1 W Spotřeba při VOUT v režimu Low Power...max. 5 W Spotřeba při VOUT v režimu High Power...max. 8 W Napájení I IN VOUT High power I IN VOUT Low power I IN VOUT vypnutý 12 V ma 92 ma 24 V 78 ma 48 ma 45 ma 48 V 40 ma 25 ma 24 ma tab. 1 - Typické hodnoty proudových odběrů z napájecího zdroje Napájecí konektor...souosý 3,8 1,3 mm; + je uvnitř Rozsah pracovních teplot až +70 C Rozměry (bez konektorů) ,4 mm Materiál krabičky...plech 0,8 mm Stupeň krytí...ip 30 Výstup napájení (VOUT) (na Edgar Lite není k dispozici) Výstupní napětí...5, 9, 12 nebo 24 V (volitelné spínači) Ochrana proti přetížení a zkratu...ano Max. zátěž při Low Power...> 1,6 W (viz str. 6) Max. zátěž při High Power...> 3 W (viz str. 6) RS232 Vodiče...TxD, RxD, DTR, RTS, CTS, GND Ochrana proti přepětí...transily 12 V Komunikační rychlost Bd až 230,4 kbd Počet datových bitů...7, 8 Parita...sudá, lichá, bez parity Počet stopbitů...1, 2 RS485 Vodiče...RxTx+, RxTx- Ochrana proti přepětí...transily 6,5 V Strana 21

22 Komunikační rychlost Bd až 230,4 kbd Počet datových bitů... 7, 8 Parita... sudá, lichá, bez parity Počet stopbitů... 1, 2 Ethernetové rozhraní WiFi Typ... TBase 10/100 Ethernet Konektor... RJ45 Specifikace... IEEE b/g a IEEE n (jeden stream), IEEE d/h/i/j/k/w/r Pracovní frekvence... 2,4 GHz Anténní konektor... SMA RP Ostatní parametry Šifrování GETu bit AES; Rijndael; metoda CFB Hmotnost g V ý c h o z í n a s t a v e n í s í t ě IP adresa Maska sítě (8 bitů; maska C) IP adresa brány (Gateway) M o ž n á p r o v e d e n í Montáž na lištu DIN 35 mm... volitelné příslušenství (na objednání) Neváhejte nás kontaktovat v případě dalších specifických požadavků na provedení a funkce převodníku Edgar. Strana 22
