1 HWg-STE MANUÁL

2 HWg-STE zapojení konektorů LED indikace Zelená: Žlutá: Power & Mode Link & Activity SENZORY Porty S1 a S2 pro připojení senzoru teploty nebo vlhkosti. - Max. vzdálenost pro 1 senzor 30m - Max. vzdálenost pro 2 senzory 2x 3m POWER input Vstup napájení 5V Použijte dodaný napájecí adaptér ETHERNET 10 nebo 100 MBit Ethernet Power JUMPER pro obnovení nastavení Při osazené propojce obnoví tovární konfiguraci během 15 sekund po zapnutí napájení. Propojku pak odstraňte. RJ45 NENECHÁVEJTE TRVALE OSAZENÝ JUMPER! SET RJ11 RJ11 Sensors

vzdálenost pro 2 senzory 2x 3m POWER input Vstup napájení 5V Použijte dodaný napájecí adaptér ETHERNET 10 nebo 100 MBit Ethernet

3 Doporučená zapojení Předávání poplachů na SMS (pomocí služby -2-SMS): Možnosti připojení senzorů:

4 První kroky 1) Připojení kabelů Připojte HWg-STE do sítě Ethernet (přímým kabelem do Switche, kříženým do PC) Připojte napájecí adaptér do sítě a zapojte jej do napájecího konektoru HWg-STE Rozsvítí se zelená kontrolka v RJ45 konektoru Power & Mode Pokud je v pořádku připojení do sítě Ethernet, měla by se o chvíli později rozsvítit kontrolka LINK (žlutá) a nadále pohasínat během přenosu dat do Ethernetu (signalizace Activity). Žlutá kontrolka LINK signalizuje rychlým blikáním po zapnutí DHCP vyjednávání o IP adrese. 2) Nastavení IP adresy - UDP Config Program UDP Config - hlavní adresář na přiloženém CD (verze pro Windows i Linux). Program lze stáhnout na Software -> UDP Config. Kliknutím na ikonu spusťte program UDP Config program automaticky vyhledá připojená zařízení Hledání zařízení spustíte kliknutím na ikonku Find Devices (Vyhledat zařízení). Program vyhledá zařízení ve vaší lokální síti. Poklepáním na MAC adresu zařízení otevřete dialogové okno základních nastavení zařízení. Nastavte síťové parametry zařízení IP adresa / HTTP Port (standardně 80) Masku vaší sítě IP adresu Gateway (brány) vaší sítě Název zařízení (volitelný parametr) Uložte nastavení tlačítkem Apply Changes (ulož změny) Uvedení do výchozího stavu Klikněte pravým tlačítkem na MAC adresu zařízení. Prvních 60 sekund po zapnutí lze obnovit výchozí hodnoty z UDP Configu softwarově. Odpojte napájecí konektor, spojte jumper u konektorů RJ11, zapněte zařízení a počkejte 15 sekund. Potom odpojte napájení, rozpojte jumper a zařízení je připraveno ve výchozí konfiguraci.

Ethernetu (signalizace Activity). Žlutá kontrolka LINK signalizuje rychlým blikáním po zapnutí DHCP vyjednávání o IP adrese.

První kroky 3) WWW stránka zařízení Možnosti otevření WWW stránky: o Zadejte IP adresu zařízení v okně prohlížeče o Klikněte na IP adresu v program UDP Config o V aplikaci UDP SETUP klikněte na

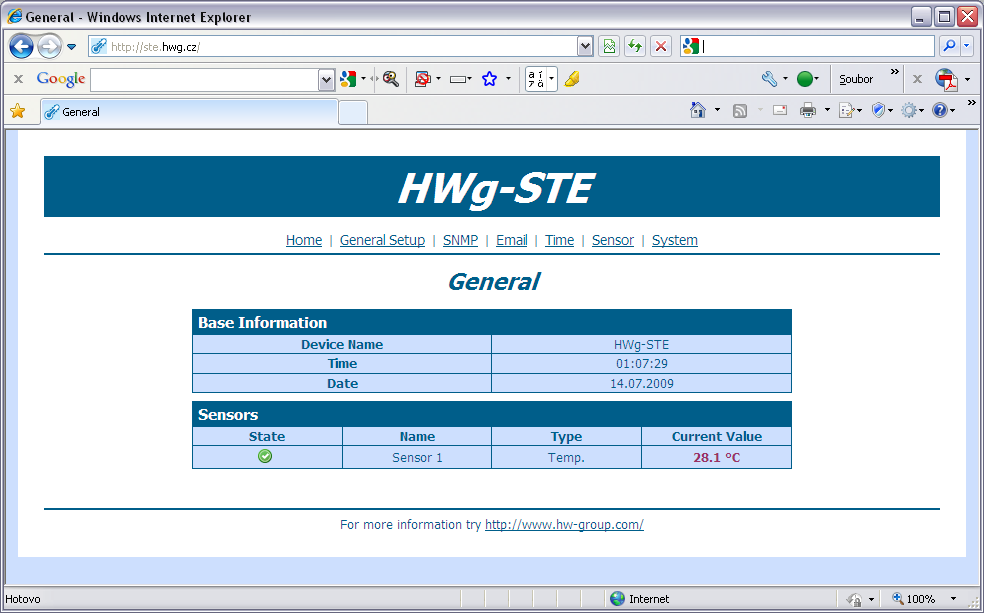

5 První kroky 3) WWW stránka zařízení Možnosti otevření WWW stránky: o Zadejte IP adresu zařízení v okně prohlížeče o Klikněte na IP adresu v program UDP Config o V aplikaci UDP SETUP klikněte na podtrženou IP adresu WWW stránka zobrazuje informace o stavu vstupů a výstupů. Klikněte na odkaz Graphic Flash SETUP pro otevření grafického nastavovacího rozhraní (Flash Setup). IP adresa zařízení Nastavení IP adresy / povolení DHCP Parametry pro odeslání u Nastavení senzoru / senzorů Přehled vstupů pro připojení kontaktů Uživatelsky definovaný text pro servisní účely. Aktuální hodnota na senzoru

Klikněte na odkaz Graphic Flash SETUP pro otevření grafického nastavovacího rozhraní (Flash Setup).

Konfigurace produktu Jméno zařízení Používá se v Emailu a SNMP pro identifikaci zařízení Uživatelsky citovatelné zápatí.

6 Konfigurace produktu Jméno zařízení Používá se v u a SNMP pro identifikaci zařízení Uživatelsky citovatelné zápatí. Například pro kontakt na správce produktu.. Jednotka teploty pro zobrazení a vstupy alarmů. Heslo pro konfiguraci zařízení.

zápatí. Například pro kontakt na správce produktu.

7 SNMP Nastavení portu pro SNMP komunikaci otázkaodpověď. SNMP identifikace zařízení, shodná se jménem zařízení. SMTP server přes který se budou odesílat y Odešle testovací na všechny nastavené příjemce.

Email SMTP server přes který se budou odesílat emaily

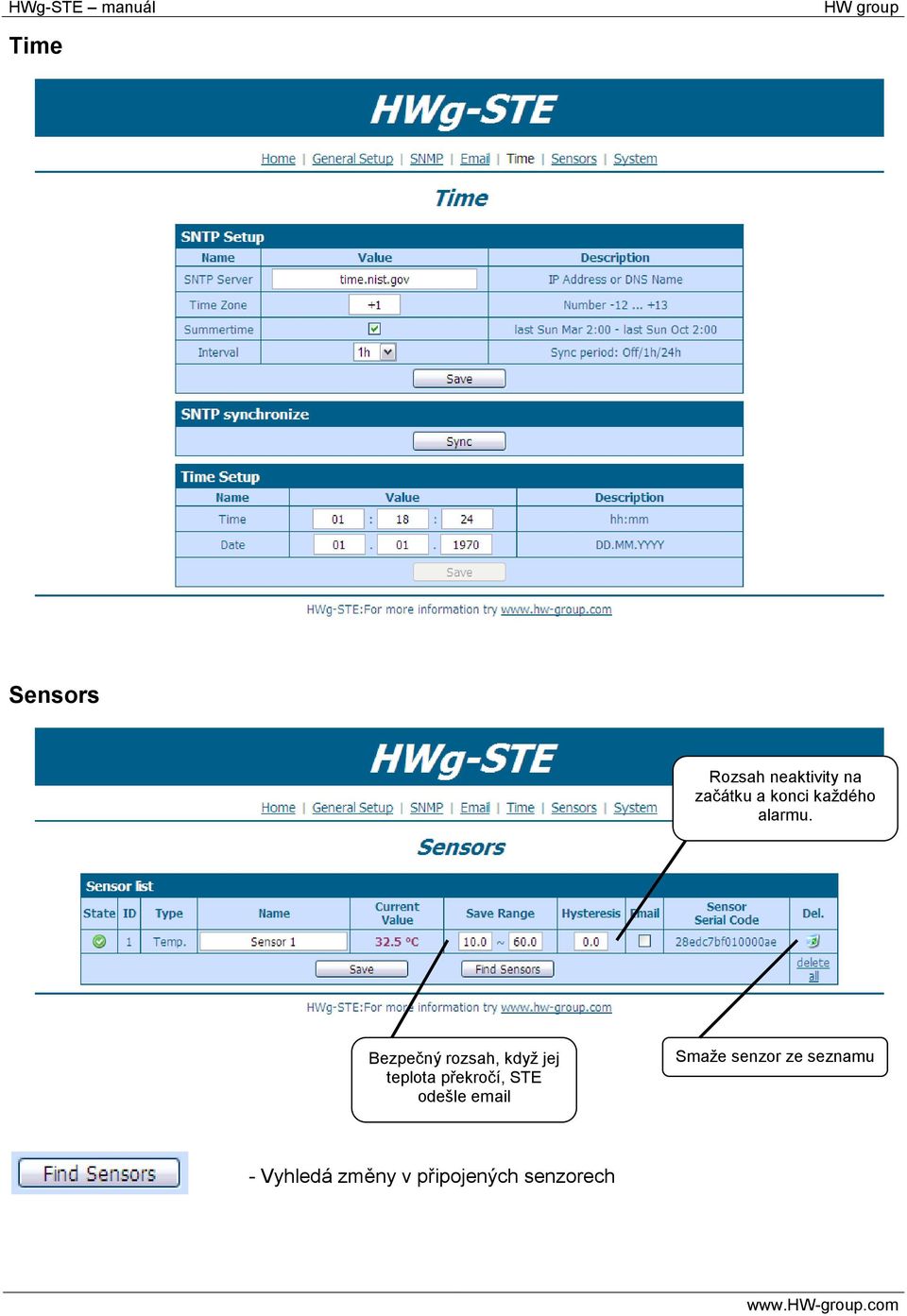

8 Time Sensors Rozsah neaktivity na začátku a konci každého alarmu. Bezpečný rozsah, když jej teplota překročí, STE odešle Smaže senzor ze seznamu - Vyhledá změny v připojených senzorech

System List of SNMP variables Firmware update Technické parametry Specifikace produktu Ethernet: RJ45 10/100 BASE-T 2 senzorické vstupy: RJ11 porty pro připojení 1-Wire čidel (teplota, vlhkost.

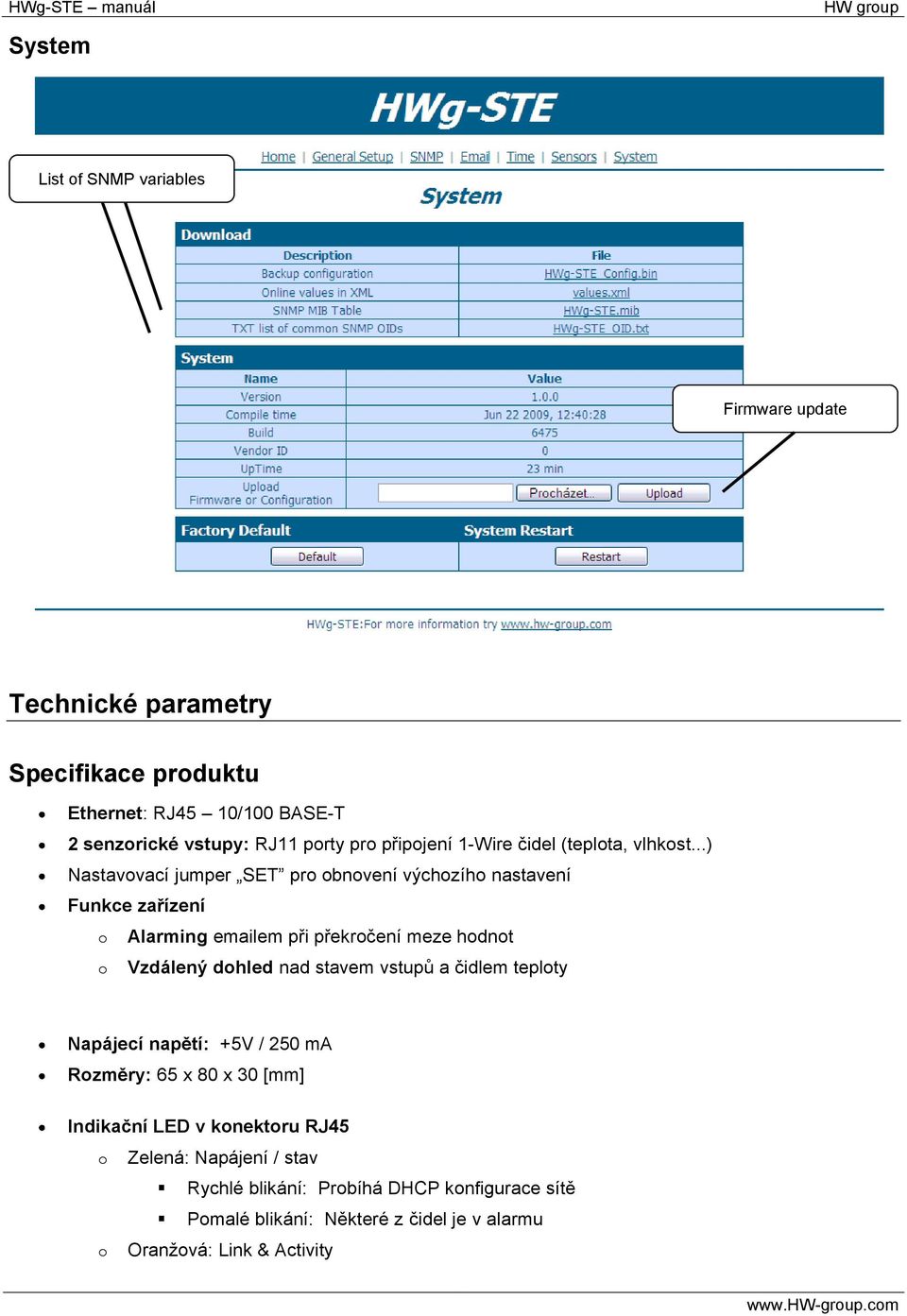

9 System List of SNMP variables Firmware update Technické parametry Specifikace produktu Ethernet: RJ45 10/100 BASE-T 2 senzorické vstupy: RJ11 porty pro připojení 1-Wire čidel (teplota, vlhkost...) Nastavovací jumper SET pro obnovení výchozího nastavení Funkce zařízení o Alarming em při překročení meze hodnot o Vzdálený dohled nad stavem vstupů a čidlem teploty Napájecí napětí: +5V / 250 ma Rozměry: 65 x 80 x 30 [mm] Indikační LED v konektoru RJ45 o Zelená: Napájení / stav Rychlé blikání: Probíhá DHCP konfigurace sítě Pomalé blikání: Některé z čidel je v alarmu o Oranžová: Link & Activity

..) Nastavovací jumper SET pro obnovení výchozího nastavení Funkce zařízení o Alarming emailem při překročení meze hodnot o Vzdálený dohled nad

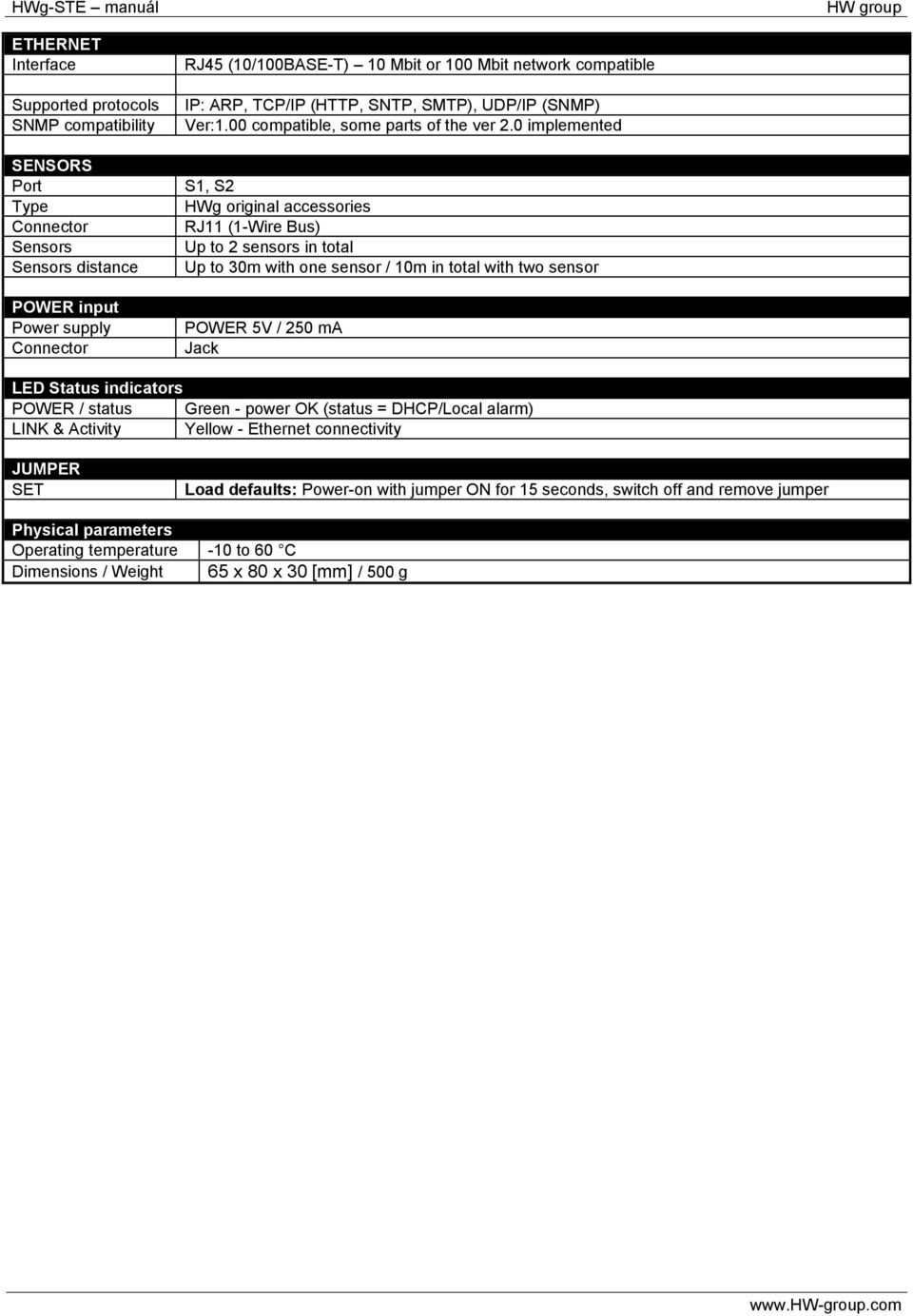

10 ETHERNET Interface Supported protocols SNMP compatibility SENSORS Port Type Connector Sensors Sensors distance POWER input Power supply Connector RJ45 (10/100BASE-T) 10 Mbit or 100 Mbit network compatible IP: ARP, TCP/IP (HTTP, SNTP, SMTP), UDP/IP (SNMP) Ver:1.00 compatible, some parts of the ver 2.0 implemented S1, S2 HWg original accessories RJ11 (1-Wire Bus) Up to 2 sensors in total Up to 30m with one sensor / 10m in total with two sensor POWER 5V / 250 ma Jack LED Status indicators POWER / status Green - power OK (status = DHCP/Local alarm) LINK & Activity Yellow - Ethernet connectivity JUMPER SET Load defaults: Power-on with jumper ON for 15 seconds, switch off and remove jumper Physical parameters Operating temperature -10 to 60 C Dimensions / Weight 65 x 80 x 30 [mm] / 500 g

0 implemented S1, S2 HWg original accessories RJ11 (1-Wire Bus) Up to 2 sensors in total Up to 30m with one sensor / 10m in total with two sensor POWER 5V / 250 ma Jack LED Status indicators POWER
