1 NBC Palubný počítač pre vozy Opel Calibra Návod na montáž a obsluhu SW: 00 Upozornenie: NBC nemá homologáciu 8SD!

1. Úvod NBC som vytvoril preto, lebo mi na originálnom palubnom počítači chýbalo zopár drobností ako napr. dlhodobá priemerná spotreba paliva, zmena nastavení pneu bez návštevy servisu a pod.

2 1. Úvod NBC som vytvoril preto, lebo mi na originálnom palubnom počítači chýbalo zopár drobností ako napr. dlhodobá priemerná spotreba paliva, zmena nastavení pneu bez návštevy servisu a pod. NBC v priebehu svojho vývoja dostal kopu viac či menej užitočných funkcií. Týmto by som chcel poďakovať všetkým kto sa na vývoji a testovaní podieľali za ich nápady a pripomienky. 2. Kúpa Výroba krabičky a originálneho konektoru by NBC poriadne predražila tak NBC predávam len ako elektroniku (plošný spoj) a displej. To znamená, že ten kto bude chcieť NBC používať musí vlastniť originálny BC z ktorého sa použije krabička a plast konektoru. Aby Vám NBC spoľahlivo slúžil dlhé roky, montáž elektroniky do krabičky robím výhradne ja. Zásah je 100% vratný, takže ak sa Vám NBC z akéhokoľvek dôvodu zunuje, nieje problém vymeniť črevá za pôvodné. Každý NBC môže byť originál a zobrazovať Váš nick popr. iný nápis viz. 6. Hlavné menu. Nick je súčasťou firmwaru a nedá sa v menu meniť, takže ho nahláste pri objednávaní. 3. Inštalácia NBC je plne kompatibilný so zapojením pôvodného BC v calibre, takže ho stačí pripojiť na pôvodný konektor. 4. Ovládanie NBC sa ovláda tlačítkami od originálneho BC. Predným tlačítkom sa posúva v menu a zadným sa vyberá alebo nuluje. Tlačítka na nastavenie hodín sa nevyužívajú.

3 5. Funkcie nezávislých meraní dát jazdy 5.2. Aktuálna rýchlosť 5.3. Priemerná rýchlosť 5.4. Maximálna rýchlosť 5.5. Aktuálna spotreba 5.6. Priemerná spotreba 5.7. Spotrebovane palivo 5.8. Doba jazdy 5.9. Najazdene km Cena jazdy Množstvo paliva v nádrži NBC nemeria aktuálny stav paliva v nádrži ale ho vypočítava. Pre funkčnosť tejto funkcie je potreba vždy natankovať plnú nádrž a vynulovať nádrž v menu Reset/Nádrž. Po resete NBC nastaví množstvo paliva v nádrži na 63l a od tejto hodnoty odpočítava spotrebovane palivo. V prípade nevyužívania tejto funkcie nebude fungovať ani dojazd Indikácia malého množstva paliva v nádrži <8l inverzné zobrazenie Dojazd K výpočtu sa používa vypočítaná hodnota množstva paliva v nádrži a priemerná spotreba v každom menu zvlášť Vonkajšia teplota Indikácia námrazy <4 C inverzné zobrazenie Hodiny Napätie v palubnej sieti Indikácia nízkeho napätia <12,8V inverzné zobrazenie <12,0V - akustická signalizácia Aktuálne preťaženie Graf aktuálneho preťaženia Maximálne preťaženie Meranie zrýchlenia z 0 na 100km/h Graf priebehu zrýchlenia Nastavenie NBC priamo v menu Nastavenie vstrekovača umožňuje aby sa NBC dal nastaviť aj po tuningu motora (zmena vstrekov/tlaku paliva) Nastavenie rozmeru pneumatík Upozorňovanie na servisnú prehliadku Záloha dát - dáta ostávajú aj po odpojení batérie CZ/SK menu Update Firmwaru Vývoj NBC sa predajom nezastavil, takže v budúcnosti budú vznikať nové verzie FW, ktoré je možné do NBC nahrať (napr. na zraze).

4 6. Hlavné menu Po inštalovaní NBC a zapnutí zapaľovania sa spustí hlavné menu. Predným tlačítkom vyberte menu a potvrďte zadným. V spodnej časti displeja sa zobrazuje nick majiteľa. 7. Nastavenia Aby NBC ukazoval správne hodnoty, je ho potreba po inštalácii nastaviť Podsvietenie - Nastavenie intenzity podsvietenia 7.2. Hodiny - Nastavenie hodín 7.3. Cena za l Nastavenie ceny benzínu 7.4. BC Nastavte podľa tab.1 * Motor Vstrekovač (ml/s) Počet impulzov na otáčku kolesa C20NE 2,5bar ,0bar 192 C20XE, X20XE 2,5bar ,0bar 241 C20LET 2,5bar alebo 30 3,0bar 346 C25XE, X25XE * Rokmi používania vstrekovač aj regulátor tlaku paliva menia svoje parametre. Preto je možné, že vám NBC s hodnotami uvedenými v tabuľke nebude ukazovať presne. V tom prípade jednoducho upravte hodnotu vstrekovača v NBC Servis Nastavte Váš interval pre servisnú prehliadku a vyresetujte zostávajúce km. NBC Vás bude vždy pri štarte upozorňovať ak prekročíte túto vzdialenosť. Po vykonaní servisnej prehliadky stačí už len reset zostávajúcej vzdialenosti. Typ: Prvý krát si nastavte interval na hodnotu ktorá Vám aktuálne zostáva do výmeny oleja. Potom si už môžete nastaviť štandardný interval.

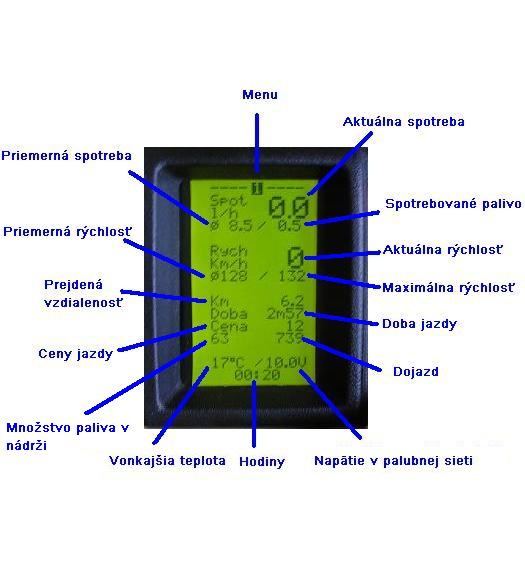

8. BC Menu BC združuje dáta o spotrebe, rýchlosti, čase a cene jazdy. Taktiež zobrazuje hodiny, napätie v palubnej sieti, vonkajšiu teplotu, vypočítaný stav paliva v nádrži a dojazd.

5 8. BC Menu BC združuje dáta o spotrebe, rýchlosti, čase a cene jazdy. Taktiež zobrazuje hodiny, napätie v palubnej sieti, vonkajšiu teplotu, vypočítaný stav paliva v nádrži a dojazd. Menu 1,2,3 Každé z týchto menu je možné kedykoľvek vynulovať a merať tak zároveň 3 rôzne úseky jazdy (ako keby ste mali 3 orig BC vedľa seba). Resetovanie zadným tlačítkom Menu "J" - Jazda Informácia o aktuálnej/poslednej jazde Automatické resetovanie po naštartovaní Menu "N" - Nádrž Dáta od natankovania Resetuje sa v menu Reset/Nádrž Po vyresetovaní nastaví nádrž na 63L Menu "C" - Celkove dáta Dáta od vloženia NBC do auta Možnosť resetu v menu Reset/Všetko

9. Preťaženie V menu Preťaženie, NBC meria preťaženie v dvoch smeroch. Aktuálne preťaženie je zobrazené v numerickej a grafickej podobe. Maximálne preťaženie sa resetuje zadným tlačítkom. 10.

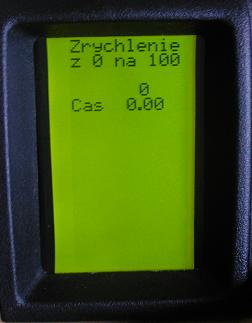

6 9. Preťaženie V menu Preťaženie, NBC meria preťaženie v dvoch smeroch. Aktuálne preťaženie je zobrazené v numerickej a grafickej podobe. Maximálne preťaženie sa resetuje zadným tlačítkom. 10. Zrýchlenie Meria zrýchlenie z 0 na 100km/h. Štart a ukončenie merania je automatické. Štart merania začína až po úplnom zastavení auta. Po odmeraní zrýchlenia NBC vykreslí nespojitý graf nameraných rýchlosti. Resetuje sa zadným tlačítkom. 11. Reset Nádrž viz Všetko - Vynuluje všetky dáta v menu BC viz Verzia Zobrazuje verziu NBC

7 13. Technické údaje: Meranie rýchlosti Rozsah: Presnosť: 0-300km/h +-2Km/h Meranie spotreby paliva Rozsah aktuálna spotreba: 0,1-999L/100km Rozsah priemerná spotreba: 0,1-99,9L/100km Presnosť: 1% viz Meranie vonkajšej teploty Presnosť: Meranie preťaženia Rozsah: Rozsah graf: +-1 C (v rozsahu -13 C až +27 C) 0,1-2,5G 0,05-1,0G Pneu Šírka: Profil: Priemer: Vstrekovač: ml/s Počet impulzov na otáčku kolesa: Počet válcov: Rozsah vstupného napätia: 9-16V Displej: Typ: Podsvietenie: grafický 128*64pix zelené (nedá sa zmeniť) Ober prúdu Vypnuté zapaľovanie: Zapnuté zapaľovanie: 0,01A max 0,12A max 14. Záver Na záver už len jedno upozornenie. NBC zobrazuje mnoho údajov a ani neviete ako, a miesto na cestu hľadíte na neho. Dávajte na to pozor aby ste si s Calibrou a NBC užili čo najviac kilometrov. S pozdravom, Pepo
