Termické pohony STP71... Building Technologies HVAC Products. pro zónové ventily VVP47..., VXP47... a VMP47...

Transkript

1 4 878 Termické pohony pro zónové ventily VVP47, VXP47 a VMP47 STP21 STP71 STP21 napájecí napětí AC 230 V, 2-polohová regulace STP71 napájecí napětí AC/DC 24 V, 2-polohová regulace nebo PDM (pulsní modulace) Ovládací síla 105 N Přímá montáž na ventil převlečnou maticí (bez použití nářadí) Standardní provedení s připojovacími kabely 1,2 m nebo 5 m Dvouvodičové připojení Indikace polohy Robustní konstrukce, tichý provoz, pohon nevyžaduje údržbu Možnost otevření ventilů bez řídícího signálu (pro naplnění systému) Volitelná ochrana proti nedovolené manipulaci (jen pro radiátorové ventily) Použití Standardní použití (ventil je uzavřen pokud je pohon bez napájení): Pro zónové ventily Siemens řady VP47, pro regulaci teplé a studené vody ve vytápěcích, ventilačních a klimatizačních zařízeních Pro dodatečnou montáž na zónové ventily Siemens 2W, 3W a 4W s použitím adaptéru AL100 Speciální použití (ventil je otevřen pokud je pohon bez napájení): Pro radiátorové ventily Siemens VDN, VEN a VUN Pro MiniCombi-ventily Siemens (MCV) typu VPD a VPE Pro radiátorové ventily Heimeier, Cazzaniga, Oventrop M30 x 15, Honeywell- Braukmann, MNG a TA typ TBV-C (všechny bez adaptérů) Pro radiátorové ventily s montáží pohonů převlečnou maticí M30 x 15, jmenovitá zavírací vzdálenost 11,6 ± 0,3 mm a se jmenovitým zdvihem 2,5 mm (bez adaptéru) Pohony lze použít s ventily jiných výrobců s příslušnými adaptéry (viz kapitoly «Přehled typů / Příslušenství») CE1N4878cz Building Technologies HVAC Products

2 Přehled typů Příslušenství Typ Napájecí napětí Přestavovací doba při 20 C STP21 STP21/50 STP71 STP71/50 Typ adaptéru AC 230 V AC / DC 24 V Pro ventily výrobců Řídící signál 3 min 2-polohový Typ adaptéru AL100 Siemens 2W, 3W, 4W AV56 Giacomini AV51 Beulco old (M30 x 10) AV57 Herz Pro ventily výrobců AV52 Comap AV58 Oventrop old (M30 x 10) AV53 Danfoss RA-N (RA2000) AV59 Vaillant AV54 Danfoss RAVL AV60 TA 1) AV55 Danfoss RAV AV61 Markaryd Připojovací kabel 1,2 m 5,0 m 1,2 m 5,0 m 1) Pro typ TBV-C není potřebný adaptér Typ AL41 Popis Ochrana proti nedovolené demontáži pohonů (jen pro radiátorové ventily) Objednávání Dodávka Příklad: Při objednávání uveďte počet kusů, název výrobku a typové označení 1 pohon, typ STP21 s kabelem 1,2 m a 1 adaptér, typ AV55 Ventily, pohony a příslušenství jsou dodávány samostatně Kombinace přístrojů Poznámka pro použití s radiátorovými ventily Typ ventilu Popis k vs [m 3 /h] Tlaková třída Katalogový list VVP47 2-cestné ventily 0,254,0 PN 16 N4847 VXP47 3-cestné ventily VMP47 3-cestné ventily s obtokem 0,252,5 2W 1) 2-cestné ventily 0,62,5 N4846 3W 1) 3-cestné ventily 0,64,0 4W 1) 3-cestné ventily s obtokem 0,62,5 VDN, VEN, VUN Radiátorové ventily 2) 0,191,41 PN 10 N2105, N2106 VPD, VPE Radiátorové ventily MCV 2) 0,020,48 N2185 Pro ostatní radiátorové ventily 2) s adaptéry typu AV, viz kapitoly «Přehled typů / Příslušenství» Radiátorové ventily (M30 x 15) jiných výrobců, bez adaptéru: Heimeier MNG Cazzaniga TA typ TBV-C Oventrop M30 x 15 (od 2001) Junkers Honeywell-Braukmann k vs = Jmenovitý průtokový součinitel vody (5 až 30 C) plně otevřeným ventilem (H 100 ) při tlakovém spádu 100kPa (1bar) 1) 2) Při náhradě termických pohonů STE22 a STE72 novým pohonem (STP) pouze s adaptérem AL100 Viz následující «Poznámka pro použití s radiátorovými ventily» Ve většině aplikací jsou radiátorové ventily použity s termickými pohony typu STA (katalogový list N4877), které mají v beznapěťovém stavu vřeteno pohonu vysunuto a ventil je uzavřen Pohony typu STP se používají v aplikacích, kde je požadována opačná funkce, tj kdy je vřeteno pohonu v beznapěťovém stavu zasunuto a ventil je otevřen 2/6 HVAC Products

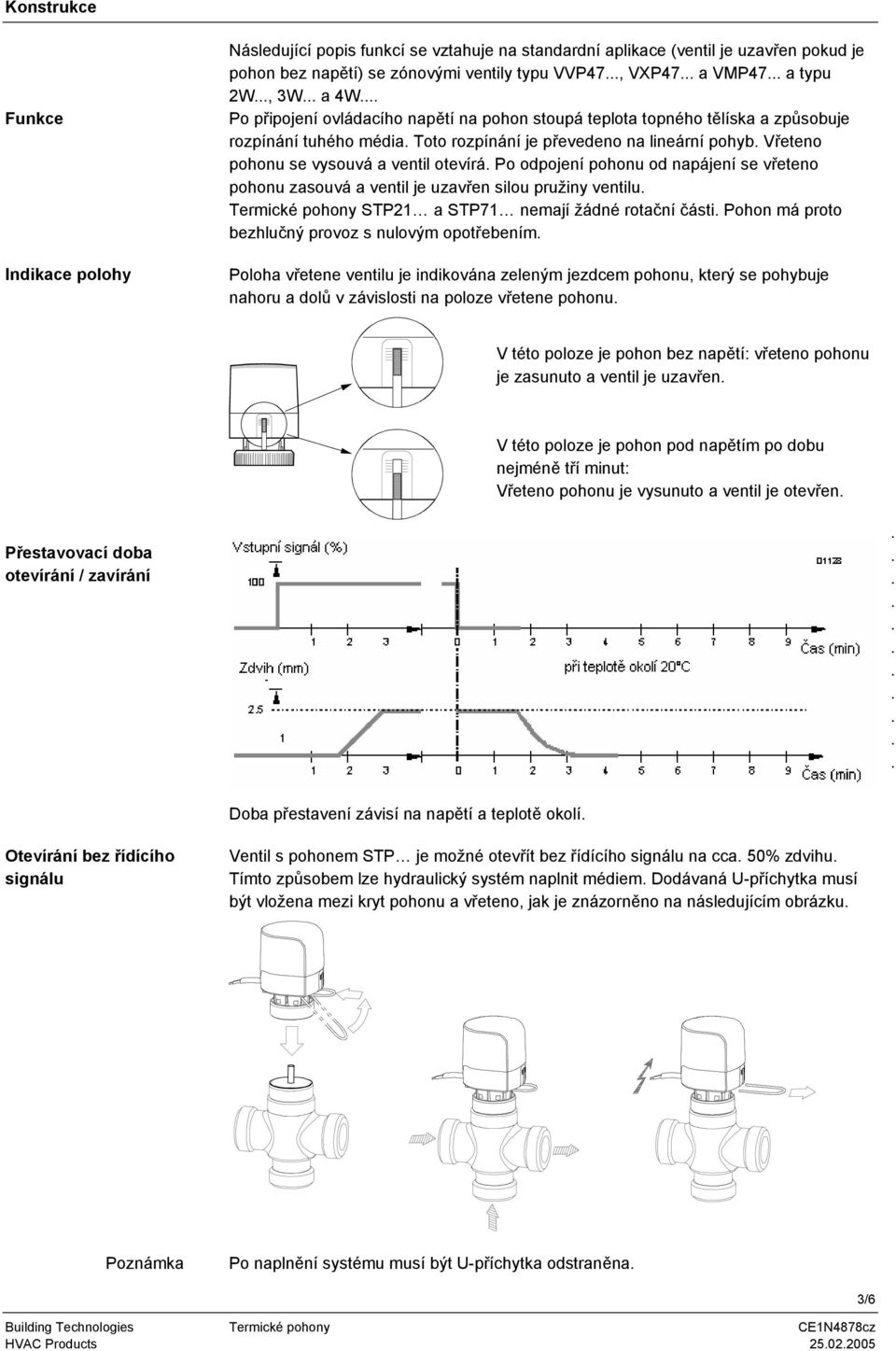

3 Konstrukce Funkce Indikace polohy Následující popis funkcí se vztahuje na standardní aplikace (ventil je uzavřen pokud je pohon bez napětí) se zónovými ventily typu VVP47, VXP47 a VMP47 a typu 2W, 3W a 4W Po připojení ovládacího napětí na pohon stoupá teplota topného tělíska a způsobuje rozpínání tuhého média Toto rozpínání je převedeno na lineární pohyb Vřeteno pohonu se vysouvá a ventil otevírá Po odpojení pohonu od napájení se vřeteno pohonu zasouvá a ventil je uzavřen silou pružiny ventilu Termické pohony STP21 a STP71 nemají žádné rotační části Pohon má proto bezhlučný provoz s nulovým opotřebením Poloha vřetene ventilu je indikována zeleným jezdcem pohonu, který se pohybuje nahoru a dolů v závislosti na poloze vřetene pohonu V této poloze je pohon bez napětí: vřeteno pohonu je zasunuto a ventil je uzavřen V této poloze je pohon pod napětím po dobu nejméně tří minut: Vřeteno pohonu je vysunuto a ventil je otevřen Přestavovací doba otevírání / zavírání Doba přestavení závisí na napětí a teplotě okolí Otevírání bez řídícího signálu Ventil s pohonem STP je možné otevřít bez řídícího signálu na cca 50% zdvihu Tímto způsobem lze hydraulický systém naplnit médiem Dodávaná U-příchytka musí být vložena mezi kryt pohonu a vřeteno, jak je znázorněno na následujícím obrázku Poznámka Po naplnění systému musí být U-příchytka odstraněna HVAC Products /6

4 Příslušenství Adaptér AL100 Při dodatečné montáži pohonů STP na ventily 2W, 3W a 4W je nutné použít adaptér AL mm 1 A AB A AB A AB B B B Adaptéry AV pro ventily jiných výrobců Pro montáž pohonů STP na radiátorové ventily jiných výrobců je nutné použít adaptéry typu AV51 až AV61, jak je uvedeno v kapitolách «Přehled typů/příslušenství» Poznámka V těchto aplikacích jsou ventily otevřené, když jsou pohony bez napětí Ochrana AL41 proti nedovolené manipulaci (jen pro radiátorové ventily) Lehce utáhněte b a 1x 1x Pokyny pro montáž a připojení Montážní polohy Upozornění Upozornění Návod k montáži je vytištěn na plastovém obalu Pohony STP a ventily jsou dodávány samostatně Montáž lze snadno provést přímo na místě krátce před uvedením do provozu: Odstraňte ochranný kryt z těla ventilu Nasaďte pohon na ventil a rukou lehce utáhněte převlečnou matici Nepoužívejte kleště, hasák ani jiné nářadí! Plastový obal je možné použít jako dočasnou ochranu proti prachu apod Pohony musí být instalovány pouze ve svislé až horizontální poloze Pohon nesmí být v žádném případě namontován v zavěšené poloze pod horizontální rovinou IP IP IP Z01 4/6 HVAC Products

5 Pokyny pro elektrickou instalaci Údržba Oprava Likvidace Záruka Instalace musí být provedena ve shodě s místními předpisy Připojovací kabel musí vést od spodní části pohonu směrem dolů Je nutné zajistit jištěný přívod napájecího napětí, např zapojením jističe nebo vypínací pojistky před regulátor Pohon nevyžaduje žádnou údržbu Připojovací kabel nesmí být nahrazen jiným kabelem Otevřením pohonu způsobíte jeho zničení Pohon nelze opravit, musí být vyměněn jako kompletní jednotka Pohon nelze zlikvidovat jako domovní odpad Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii Místní předpisy musí být dodržovány Uvedené technické údaje jsou platné pouze při použití pohonů s ventily Siemens a s ventily jiných výrobců uvedenými v kapitole «Kombinace přístrojů» Při použití pohonů STP s ventily jiných výrobců, které nejsou uvedeny v kapitole «Kombinace přístrojů», je záruka neplatná Technické údaje STP21, STP21/50 STP71, STP71/50 Napájení Napájecí napětí Malé napětí 1) AC 230 V, 5060 Hz AC 24 V, 5060 Hz nebo DC 24 V Tolerance napětí ±15 % ±20 % Příkon v provozu 2,5 W 2,5 W při zapnutí 58 VA 6 VA Proud při zapnutí (přechodný) 250 ma Jištění vnější Ovládání Řídící signál 2-polohový (provozní napětí zap / vyp) Provozní údaje Přestavovací doba při 20 C 3 min Jmenovitý zdvih 2,5 mm Ovládací síla 105 N -4/+20 % Ruční nastavení U-příchytka pro naplnění systému Pohon bez napětí vřeteno pohonu zasunuto Typy ventilu VP47, 2W, 3W, 4W přímý směr uzavřen Radiátorové ventily otevřeny Údržba bez údržby Použité materiály Kryt a pouzdro polykarbonát Elektrické připojení Připojovací kabel (součást pohonu) slanovaný vodič / 2 x 0,75 mm 2 Délka kabelu STP STP/50 1) Dovoleno pouze malé napětí (SELV nebo PELV) 1,2 m 5,0 m HVAC Products /6

6 STP21, STP21/50 STP71, STP71/50 Rozměry / Hmotnost Rozměry viz kapitola «Rozměry» Hmotnost 0,15 kg (1,2 m) 0,29 kg (5 m) Montáž Upevnění na ventil převlečná matice M30 x 1,5 Montážní poloha vertikální až horizontální; ne zavěšená Bezpečnost Bezpečnost výrobku EN 60730:27 EN 60730:27 Přepěťová třída II III Stupeň znečištění 2 2 Elektrická bezpečnost SELV-E (PELV podle IEC ) Stupeň krytí Montáž ±45 od vertikální osy IP 43 podle EN Ostatní polohy do horizontální roviny IP 41 podle EN Shoda splňuje podmínky pro označení CE Všeobecně Použití vhodné pro vnitřní použití Okolní podmínky Normální provoz +550 C, 585 % rv Skladování +550 C, 595 % rv Doprava 2060 C, 595 % rv Připojovací kabel STP21, STP21/50 hnědá L modrá AC 230 V N STP71, STP71/50 hnědá modrá G G0 AC/DC 24 V Rozměry Rozměry v mm M M M30 x 15 6/ Siemens sro Změny vyhrazeny HVAC Products
