1 Mechanické a elektrické otvírače oken Systémy požárního odvětrání KATALOG 2013

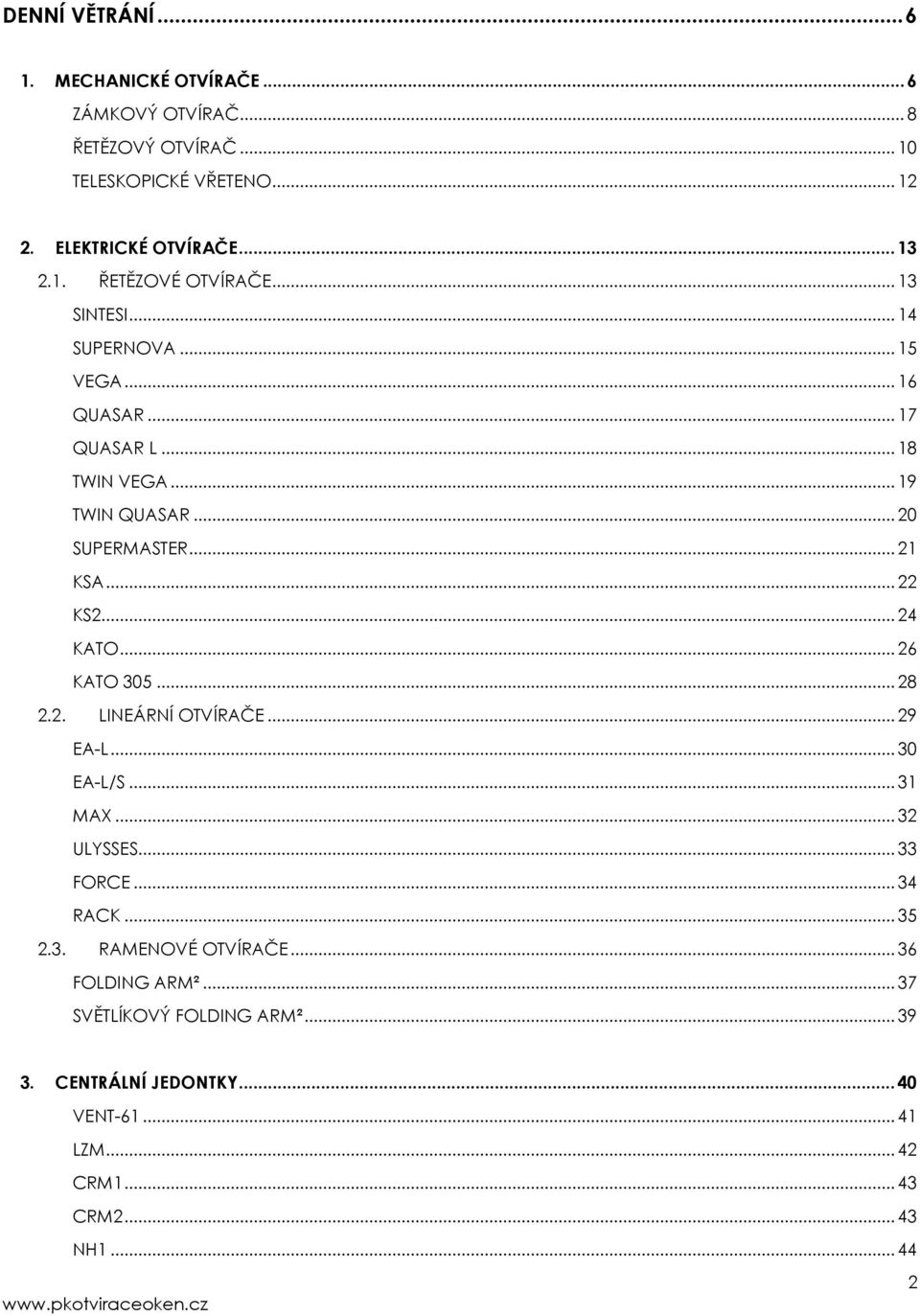

2 DENNÍ VĚTRÁNÍ MECHANICKÉ OTVÍRAČE... 6 ZÁMKOVÝ OTVÍRAČ... 8 ŘETĚZOVÝ OTVÍRAČ TELESKOPICKÉ VŘETENO ELEKTRICKÉ OTVÍRAČE ŘETĚZOVÉ OTVÍRAČE SINTESI SUPERNOVA VEGA QUASAR QUASAR L TWIN VEGA TWIN QUASAR SUPERMASTER KSA KS KATO KATO LINEÁRNÍ OTVÍRAČE EA-L EA-L/S MAX ULYSSES FORCE RACK RAMENOVÉ OTVÍRAČE FOLDING ARM² SVĚTLÍKOVÝ FOLDING ARM² CENTRÁLNÍ JEDONTKY VENT LZM CRM CRM NH

3 NH NL NL PŘÍSLUŠENSTVÍ ZVE-UNI Tlačítka ABB SE ST/UP Příslušenství k SHEV 3, SHEV 6, ESM, VENT-61 a LZM WTS WS TE, HYG Příslušenství k CRM1 a CRM WS RS Příslušenství k NH1, NH2, NL1 a NL V P POŽÁRNÍ ODVĚTRÁNÍ ELEKTRICKÉ OTVÍRAČE ŘETĚZOVÉ OTVÍRAČE QUASAR QUASAR L SUPERMASTER KSA KS KATO LINEÁRNÍ OTVÍRAČE EA-L EA-L/S RACK RAMENOVÉ OTVÍRAČE FOLDING ARM² SVĚTLÍKOVÝ FOLDING ARM² DVEŘNÍ FOLDING ARM²

4 2. CENTRÁLNÍ JEDNOTKY SHEV SHEV 3 AP SHEV 3 UP SHEV SHEV 6 AP ESM ESM 10/1-1 RDA PŘÍSLUŠENSTVÍ HE HE GW RM ZVE-UNI ABB SE ST/UP WTS WS TE

5 Pavel Kořínek mobil: mail: PK otvírače oken s.r.o. Za Mototechnou 1114/ Praha 13 Stodůlky IČ: DIČ: CZ

6 DENNÍ VĚTRÁNÍ 1. MECHANICKÉ OTVÍRAČE 6

7 Denní větrání Máte-li špatně dostupná okna k otvírání, zimní zahradu, ve které potřebujete automatické otevírání oken nebo chcete otevírat světlíky? Rádi Vám pomůžeme tento problém vyřešit. Denní větrání lze zajistit pomocí mechanických otvíračů na kličku nebo elektrických pohonů. Elektrických pohonů je více druhů a je možné je doplnit o automatické řízení díky využití centrální jednotky, čidla pro vítrdéšť či termostatu. Při práci klademe důraz zejména na spokojenost zákazníka. Denní větrání na rozdíl od požárního odvětrání nepodléhá předepsaným normám o velikosti větrací plochy. Je proto možné navrhnout řešení a zrealizovat projekt plně dle přání zákazníka. 7

8 ZÁMKOVÝ OTVÍRAČ Je určen pro mechanické ovládání dovnitř sklopných oken pomocí kličky. Převod z kličky k zámkovému otvírači zajišťuje lanko nebo spirálový kabel vedený v ocelové trubce potažené PVC. Zámkový otvírač má malou tlačnou sílu okno musí samo odpadávat. Libovolně nastavitelný zdvih. Dodává se ve třech barvách bílá, šedá a černá. Souprava se zámkovým otvíračem: Vedení je zajištěno lankem a trubky mají menší průměr. Systém se dodává ve třech variantách délek 3m, 4,5m a 6m. Zámkový otvírač má malou tlačnou sílu okno musí samo odpadávat. Potřebné místo na rámu pro umístění zámkového otvírače na rámu nad křídlem je minimálně 20 mm. Maximální zdvih otevření křídla je 250 mm, ale lze upravit na konci lanka pomocí pružiny umístěné v kličce. Pro okna s výškou nižší než 50 cm je nutné upravit zdvih na 1/3 výšky křídla. Souprava je vhodná pouze pro ovládání jednoho okna s maximální šířkou 1,5 m. Instalace je lehká a rychlá a není zapotřebí upravovat konce trubek jako je to u skládanky. Trubku pro vedení lanka je možné ohýbat, ale minimálně o poloměru 50 mm a větším. Trubka by měla zůstat bez ohybu do 30 cm od kličky. Pokud je přesah křídla nad rámem vyšší než 15 mm, je nutné zámek podložit. 8

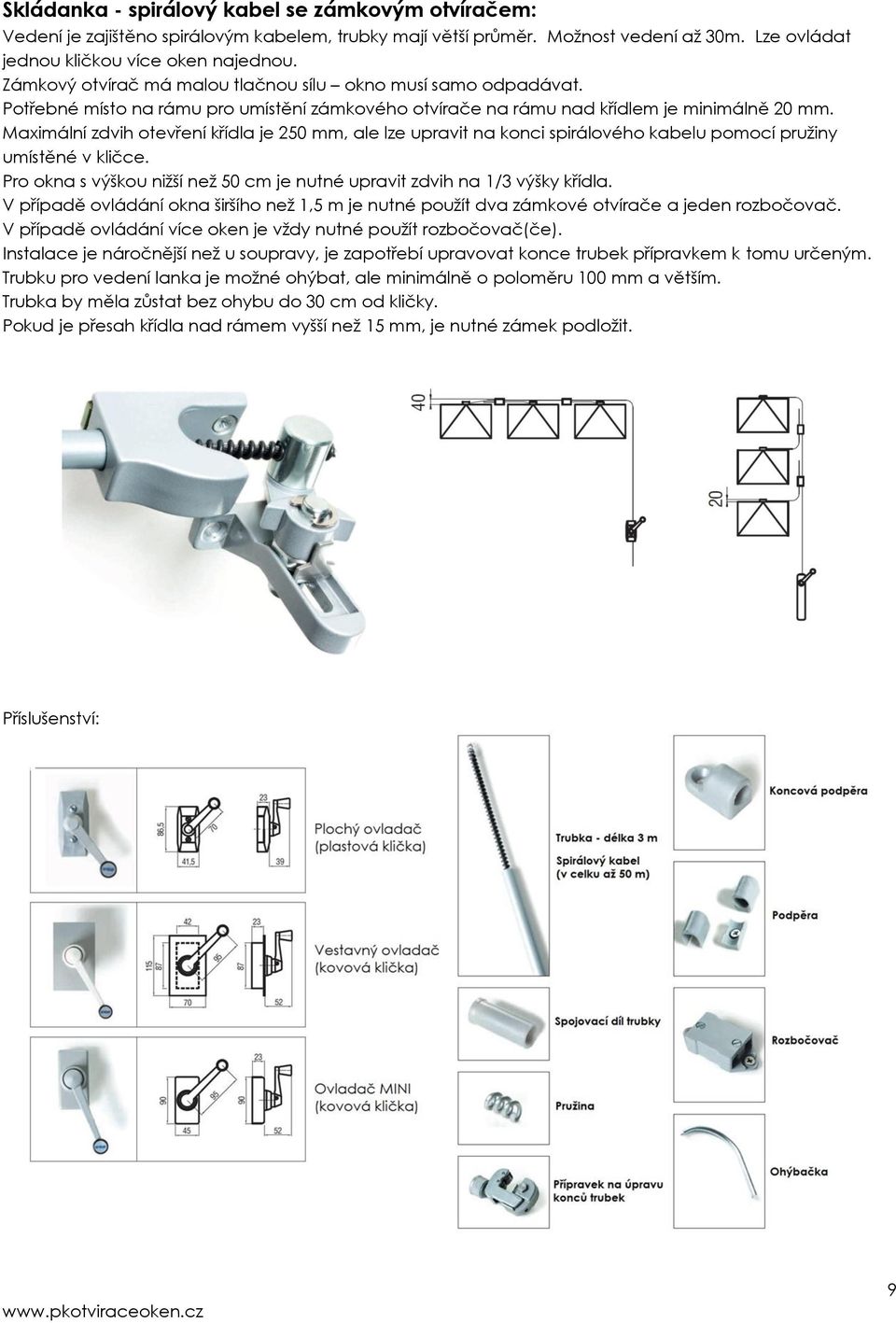

9 Skládanka - spirálový kabel se zámkovým otvíračem: Vedení je zajištěno spirálovým kabelem, trubky mají větší průměr. Možnost vedení až 30m. Lze ovládat jednou kličkou více oken najednou. Zámkový otvírač má malou tlačnou sílu okno musí samo odpadávat. Potřebné místo na rámu pro umístění zámkového otvírače na rámu nad křídlem je minimálně 20 mm. Maximální zdvih otevření křídla je 250 mm, ale lze upravit na konci spirálového kabelu pomocí pružiny umístěné v kličce. Pro okna s výškou nižší než 50 cm je nutné upravit zdvih na 1/3 výšky křídla. V případě ovládání okna širšího než 1,5 m je nutné použít dva zámkové otvírače a jeden rozbočovač. V případě ovládání více oken je vždy nutné použít rozbočovač(če). Instalace je náročnější než u soupravy, je zapotřebí upravovat konce trubek přípravkem k tomu určeným. Trubku pro vedení lanka je možné ohýbat, ale minimálně o poloměru 100 mm a větším. Trubka by měla zůstat bez ohybu do 30 cm od kličky. Pokud je přesah křídla nad rámem vyšší než 15 mm, je nutné zámek podložit. Příslušenství: 9

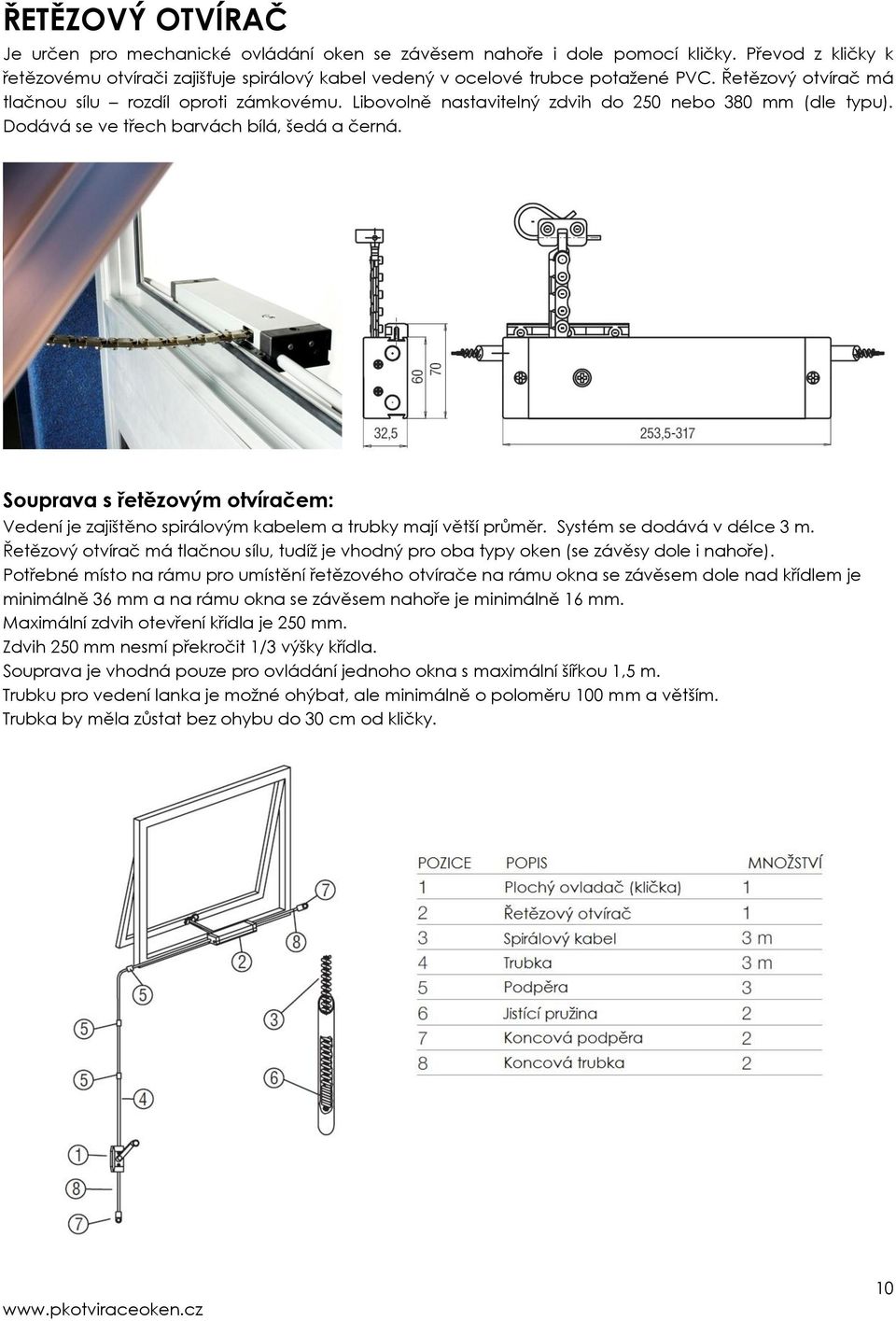

10 ŘETĚZOVÝ OTVÍRAČ Je určen pro mechanické ovládání oken se závěsem nahoře i dole pomocí kličky. Převod z kličky k řetězovému otvírači zajišťuje spirálový kabel vedený v ocelové trubce potažené PVC. Řetězový otvírač má tlačnou sílu rozdíl oproti zámkovému. Libovolně nastavitelný zdvih do 250 nebo 380 mm (dle typu). Dodává se ve třech barvách bílá, šedá a černá. Souprava s řetězovým otvíračem: Vedení je zajištěno spirálovým kabelem a trubky mají větší průměr. Systém se dodává v délce 3 m. Řetězový otvírač má tlačnou sílu, tudíž je vhodný pro oba typy oken (se závěsy dole i nahoře). Potřebné místo na rámu pro umístění řetězového otvírače na rámu okna se závěsem dole nad křídlem je minimálně 36 mm a na rámu okna se závěsem nahoře je minimálně 16 mm. Maximální zdvih otevření křídla je 250 mm. Zdvih 250 mm nesmí překročit 1/3 výšky křídla. Souprava je vhodná pouze pro ovládání jednoho okna s maximální šířkou 1,5 m. Trubku pro vedení lanka je možné ohýbat, ale minimálně o poloměru 100 mm a větším. Trubka by měla zůstat bez ohybu do 30 cm od kličky. 10

11 Skládanka - spirálový kabel s řetězovým otvíračem: Vedení je zajištěno spirálovým kabelem, trubky mají větší průměr. Možnost vedení až 30m. Lze ovládat jednou kličkou více oken najednou. Řetězový otvírač má tlačnou sílu, tudíž je vhodný pro oba typy oken (se závěsy dole i nahoře). Jsou dva typy zdvihů 250 mm a 380 mm. Potřebné místo na rámu pro umístění řetězového otvírače na rámu okna se závěsem dole nad křídlem je minimálně 36 mm a na rámu okna se závěsem nahoře je minimálně 16 mm. Maximální zdvih otevření křídla je buď 250 mm nebo 380 mm. Zdvih 250 mm nebo 380 mm nesmí překročit 1/3 výšky křídla. V případě ovládání okna širšího než 1,5 m lze jednoduše dát na jedno křídlo dva řetězové otvírače. V případě ovládání více oken se jednoduše dá na každé křídlo jeden řetězový otvírač. Trubku pro vedení lanka je možné ohýbat, ale minimálně o poloměru 100 mm a větším. Trubka by měla zůstat bez ohybu do 30 cm od kličky. Příslušenství: 11

12 TELESKOPICKÉ VŘETENO Je určeno pro mechanické otevírání střešních oken a světlíků pomocí nasazovací kliky. Maximální zdvih 310 mm. Nosnost až 200 kg. Různé délky klik 1500, 2000, 2500, 3000 mm. Rozměry: 12

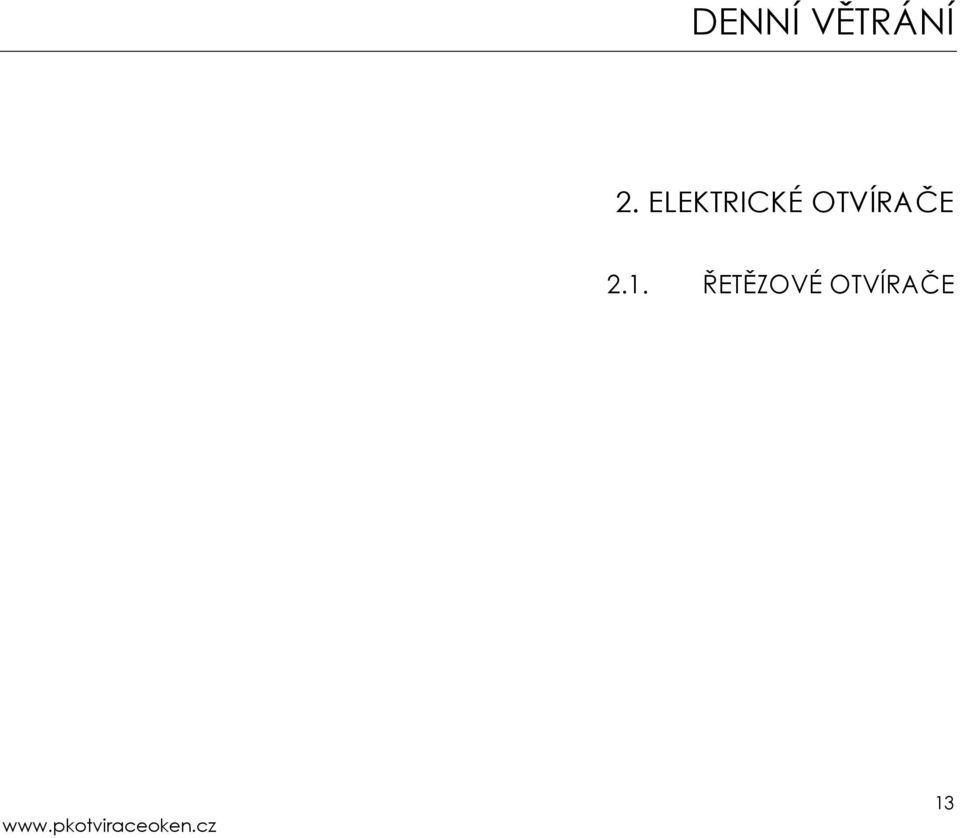

13 DENNÍ VĚTRÁNÍ 2. ELEKTRICKÉ OTVÍRAČE 2.1. ŘETĚZOVÉ OTVÍRAČE 13

14 SINTESI Tento pohon je vhodný především pro sklopná okna se závěsem dole na denní větrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Při užití má nastavitelný zdvih 250mm nebo 380mm. Síla v tahu a tlaku závisí na typu napětí a nastavení zdvihu. Třída ochrany je IP 20. Je možné si vybrat ze tří barevných provedení: bílá, eloxová a tmavě hnědá. SINTESI 2000 SINTESI 24 V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,65 A 1 A Síla v tlaku 180 N (250 mm) 180 N (250 mm) 90 N (380 mm) 90 N (380 mm) Síla v tahu 300 N 200 N Nastavitelný zdvih 250 mm / 380 mm 250 mm / 380 mm Rychlost zdvihu 40 mm/s 14 mm/s Vypínání koncovým spínačem koncovým spínačem Třída ochrany IP 20 IP 20 Barevné provedení eloxovaný hliník, tm. hnědá, bílá eloxovaný hliník, tm. hnědá, bílá Rozměry: 14

15 SUPERNOVA Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní větrání. Vyrábí se v napětí 230 V AC. Při užití má nastavitelný zdvih 230mm nebo 400mm. Síla v tahu a tlaku závisí na nastavení zdvihu. Třída ochrany je IP 20. Kryt pohonu je plastový. Je možné si vybrat ze tří barevných provedení: bílá, šedá a černá. SUPERNOVA 230 V AC Jmenovité napětí 230 V AC Jmenovitý proud 0,8 A Síla v tlaku 230mm 250N, 400mm - 200N Síla v tahu 300N Délka zdvihu 230 mm, 400 mm Rychlost zdvihu 30 mm/s Vypínaní koncovým spínačem Třída ochrany IP 20 Kryt: plastový Barevné provedení šedá, černá, bílá Rozměry: 15

16 VEGA Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní větrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu je 300mm. Síla v tahu a tlaku závisí na typu napětí. V případě potřeby je možné dodat ještě ve variantách s dálkovým ovladačem, termostatem, detektorem deště a pro okna širší než 1,5 m ve verzi synchro. Třída ochrany je IP 30. Je možné si vybrat ze tří barevných provedení: bílá, šedá a černá. VEGA 230 V AC VEGA 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,3 A 0,7 A Síla v tlaku a v tahu 250N 300N Délka zdvihu 300 mm 300 mm Rychlost zdvihu 9 mm/s 9 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení šedá (RAL9006), černá (RAL9005), bílá (RAL9010) VEGA RF 230 V AC VEGA SYNCHRO 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,3 A 0,7 A Síla v tlaku a v tahu 250N 300N Délka zdvihu 300 mm 300 mm Rychlost zdvihu 9 mm/s 9 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení šedá (RAL9006), černá (RAL9005), bílá (RAL9010) Dálkové ovládání obsahuje Rozměry: 16

17 QUASAR Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní i požární odvětrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu je 500mm. Síla v tahu a tlaku je 300N. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší než 1,5 m. Třída ochrany je IP 30. Je možné si vybrat ze tří barevných provedení: bílá, šedá a černá. QUASAR 230 V AC QUASAR 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,4 A 0,9 A Síla v tlaku a v tahu 300N 300N Délka zdvihu 500 mm 500 mm Rychlost zdvihu 15 mm/s 15 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení šedá (RAL9006), černá (RAL9005), bílá (RAL9010) QUASAR SYNCHRO 230 V AC QUASAR SYNCHRO 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,4 A 0,9 A Síla v tlaku a v tahu 300N 300N Délka zdvihu 500 mm 500 mm Rychlost zdvihu 15 mm/s 15 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení šedá (RAL9006), černá (RAL9005), bílá (RAL9010) Rozměry: 17

18 QUASAR L Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní i požární odvětrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu se dodává ve třech variantách 600, 750 a 1000mm. Síla v tahu a tlaku závisí na typu zdvihu. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší než 1,5 m. Třída ochrany je IP 30. Je možné si vybrat ze tří barevných provedení: bílá, eloxová a černá. QUASAR L 230 V AC QUASAR L 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,4 A 0,9 A Síla v tahu 300N 300N Síla v tlaku 300N 600mm, 150N 750mm, 300N 600mm, 150N 750mm, 100N 1000mm 100N 1000mm Délka zdvihu mm mm Rychlost zdvihu 15 mm/s 15 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení eloxovaný hliník, černá (RAL9005), bílá (RAL9010) QUASAR L SYNCHRO 230 V AC QUASAR L SYNCHRO 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,8 A 0,9 A Síla v tahu 300N 300N Síla v tlaku 300N 600mm, 150N 750mm, 300N 600mm, 150N 750mm, 100N 1000mm 100N 1000mm Délka zdvihu mm mm Rychlost zdvihu 15 mm/s 15 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení eloxovaný hliník, černá (RAL9005), bílá (RAL9010) Rozměry: 18

19 TWIN VEGA Tento pohon je vhodný pro okna širší než 1,5 m se závěsem dole i nahoře na denní větrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu je 300mm. Síla v tahu a tlaku je 600N. Třída ochrany je IP 30. Je možné si vybrat ze tří barevných provedení: bílá, eloxová a černá. TWIN VEGA 24 V DC Jmenovité napětí 24 V DC Jmenovitý proud 1,4 A Síla v tlaku a v tahu 600N Délka zdvihu 300 mm Rychlost zdvihu 9 mm/s Vypínaní elektronicky Třída ochrany IP 30 Barevné provedení eloxovaný hliník, černá (RAL9005), bílá (RAL9010) Rozměry: 19

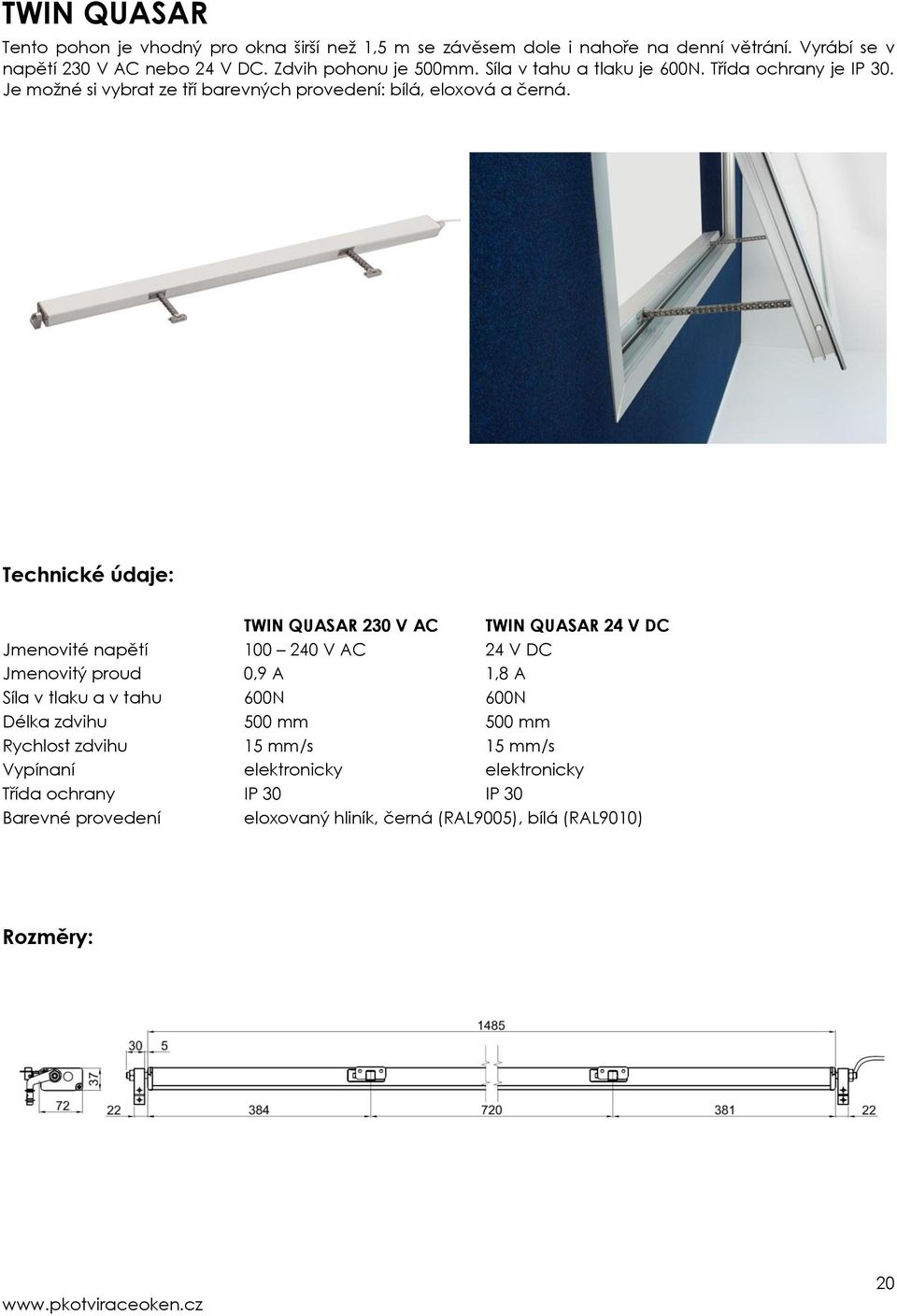

20 TWIN QUASAR Tento pohon je vhodný pro okna širší než 1,5 m se závěsem dole i nahoře na denní větrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu je 500mm. Síla v tahu a tlaku je 600N. Třída ochrany je IP 30. Je možné si vybrat ze tří barevných provedení: bílá, eloxová a černá. TWIN QUASAR 230 V AC TWIN QUASAR 24 V DC Jmenovité napětí V AC 24 V DC Jmenovitý proud 0,9 A 1,8 A Síla v tlaku a v tahu 600N 600N Délka zdvihu 500 mm 500 mm Rychlost zdvihu 15 mm/s 15 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Barevné provedení eloxovaný hliník, černá (RAL9005), bílá (RAL9010) Rozměry: 20

21 SUPERMASTER Tento pohon je vhodný pro střešní okna a okna se závěsem dole i nahoře na denní i požární odvětrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu se dodává ve třech variantách 450, 600 a 800mm. Síla v tahu a tlaku závisí na typu zdvihu. Třída ochrany je IP 20. Je možné si vybrat ze tří barevných provedení: bílá, eloxová a tmavě hnědá. SUPERMASTER 230 V AC SUPERMASTER 24 V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,8 A 2,0 A Síla v tlaku 400 N (300 N pro 800mm) 400 N (300 N pro 800mm) Síla v tahu 400 N 400 N Délka zdvihu mm mm Rychlost zdvihu 23 mm/s 20 mm/s Vypínání koncovým spínačem koncovým spínačem Třída ochrany IP 20 IP 20 Barevné provedení eloxovaný hliník, tm. hnědá, bílá eloxovaný hliník, tm. hnědá, bílá Rozměry: 21

22 KSA Tento pohon je vhodný pro střešní okna a okna se závěsem dole i nahoře na denní i požární odvětrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu se dodává ve variantách 250, 300, 400, 500, 600, 800, 1000, 1200 a 1500mm. Síla v tahu a tlaku závisí na typu zdvihu. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší než 1,5 m. Třída ochrany je IP 32. Barevné provedení je v eloxové. KSA 250 KSA 300 KSA 400 KSA 500 KSA 600 * KSA 800 * KSA 1000 ** Jmenovité napětí 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 VDC Jmenovitý proud 1,2 A 1,2 A 1,2 A 1,2 A 1,2 A 1,2 A 1,2 A Síla v tlaku / tahu 600N/600N 600 N / 600 N 600 N / 600 N 400 N / 600 N 300 N / 600 N 200N / 600N 100N / 600N Délka zdvihu 250 mm 300 mm 400 mm 500 mm 600 mm 800 mm 1000 mm Rychlost zdvihu cca 9,3 mm/s cca 9,3 mm/s cca 9,3 mm/s cca 10,0 mm/s cca 10,0 mm/s cca 10,0 mm/s cca 10,0 mm/s Zatížení v čase 30% 30% 30% 30% 30% 30% 30% Třída ochrany IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 KSA 1200 ** KSA 1500 ** Jmenovité napětí 24 V DC 24 V DC Jmenovitý proud 1,2 A 1,2 A Síla v tlaku / tahu 100N/600N 100 N / 600 N Délka zdvihu 1200 mm 1500 mm Rychlost zdvihu cca 10,0 mm/s cca 10,0 mm/s Zatížení v čase 30% 30% Třída ochrany IP 32 IP 32 KSA 250 KSA 300 KSA 400 KSA 500 KSA 600 * KSA 800 * KSA 1000 ** Jmenovité napětí 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC Jmenovitý proud 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A Síla v tlaku / tahu 600N/600N 600 N / 600 N 600 N / 600 N 400 N / 600 N 300 N / 600 N 200N / 600N 100N / 600N Délka zdvihu 250 mm 300 mm 400 mm 500 mm 600 mm 800 mm 1000 mm Rychlost zdvihu cca 9,3 mm/s cca 9,3 mm/s cca 9,3 mm/s cca 10,0 mm/s cca 10,0 mm/s cca 10,0 mm/s cca 10,0 mm/s Zatížení v čase 30% 30% 30% 30% 30% 30% 30% Třída ochrany IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 Poznámka: * vhodné pro výklopné okno ** pouze pro výklopné okno 22

23 Rozměry: 23

24 KS2 Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní i požární odvětrání. Jeho hlavní předností je nízká výška 26mm např. pro montáž na úzký rám okna. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu se dodává ve variantách 150, 200, 300, 400, 500, 600 a 800mm. Síla v tahu a tlaku závisí na typu napětí a zdvihu. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší než 1,5 m. Třída ochrany je IP 32. Barevné provedení je v eloxové. KS2 200 S2 KS2 300 S2 KS2 400 S2 KS2 500 S2 KS2 600 S2 KS2 800 S2 Jmenovité napětí 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC Jmenovitý proud 0,6 A 0,6 A 0,6 A 0,6 A 0,6 A 0,6 A Síla v tlaku / tahu 200 N /200 N 200 N / 200 N 200 N / 200 N 100 N / 200 N 50 N / 200 N 0 N / 200 N Délka zdvihu 200 mm 300 mm 400 mm 500 mm 600 mm 800 mm Rychlost zdvihu cca 10 mm/s cca 10 mm/s cca 10 mm/s cca 10 mm/s cca 10 mm/s cca 10 mm/s Zatížení v čase 30% 30% 30% 30% 30% 30% Třída ochrany IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 KS2 150 MP KS2 200 MP KS2 300 MP KS2 400 MP KS2 500 MP KS2 600 MP KS2 800 MP Jmenovité napětí 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC Jmenovitý proud 1,0 A 1,0 A 1,0 A 1,0 A 1,0 A 1,0 A 1,0 A Síla v tlaku / tahu 250 N / 250 N 250 N / 250 N 250 N / 250 N 200 N / 250 N 100 N / 250 N 50 N / 250 N 0 N / 250 N Délka zdvihu 150 mm 200 mm 300 mm 400 mm 500 mm 600 mm 800 mm Rychlost zdvihu cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s Zatížení v čase 30% 30% 30% 30% 30% 30% 30% Třída ochrany IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 IP 32 KS2 200 S2 KS2 300 S2 KS2 400 S2 KS2 500 S2 KS2 600 S2 Jmenovité napětí 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC Jmenovitý proud 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A Síla v tlaku / tahu 200 N /200 N 200 N / 200 N 200 N / 200 N 100 N / 200 N 0 N / 200 N Délka zdvihu 200 mm 300 mm 400 mm 500 mm 600 mm Rychlost zdvihu cca 10 mm/s cca 10 mm/s cca 10 mm/s cca 10 mm/s cca 10 mm/s Zatížení v čase 30% 30% 30% 30% 30% Třída ochrany IP 32 IP 32 IP 32 IP 32 IP 32 KS2 200 MP KS2 300 MP KS2 400 MP KS2 500 MP KS2 600 MP 24

25 Jmenovité napětí 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC Jmenovitý proud 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A Síla v tlaku / tahu 250 N / 250 N 250 N / 250 N 200 N / 250 N 100 N / 250 N 50 N / 250 N Délka zdvihu 200 mm 300 mm 400 mm 500 mm 600 mm Rychlost zdvihu cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s cca 7,9 mm/s Zatížení v čase 30% 30% 30% 30% 30% Třída ochrany IP 32 IP 32 IP 32 IP 32 IP 32 Rozměry: 25

26 KATO Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní větrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Při užití má nastavitelný zdvih 110, 200, 300 nebo 400mm. Síla v tahu a tlaku je 300N. V případě potřeby je možné dodat ještě ve variantách s dálkovým ovladačem a pro okna širší než 1,5 m ve verzi synchro. Třída ochrany je IP 30. Kryt pohonu je plastový. Je možné si vybrat ze tří barevných provedení: bílá, šedá a černá. KATO 230V AC KATO 24 V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,115 A 0,950 A Síla v tlaku a v tahu 300N 300N Délka zdvihu 110, 200, 300, 400 mm 110, 200, 300, 400 mm Rychlost zdvihu 12,5 mm/s 12,5 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Kryt: plastový plastový Barevné provedení šedá (RAL7047), černá (RAL9004), bílá (RAL9003) KATO SYNCHRO 230V AC KATO SYNCHRO 24 V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,115 A 0,950 A Síla v tlaku a v tahu 300N 300N Délka zdvihu 100, 200, 300, 400 mm 100, 200, 300, 400 mm Rychlost zdvihu 8,5 mm/s 8,5 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 30 IP 30 Kryt: plastový plastový Barevné provedení šedá (RAL7047), černá (RAL9004), bílá (RAL9003) 26

27 KATO RADIO 230V AC Jmenovité napětí 230 V AC Jmenovitý proud 0,115 A Síla v tlaku a v tahu 300N Délka zdvihu 100, 200, 300, 400 mm Rychlost zdvihu 9,5 mm/s Vypínaní elektronicky Třída ochrany IP 30 Kryt: plastový Barevné provedení šedá (RAL7047), černá (RAL9004), bílá (RAL9003) Rozměry: 27

28 KATO 305 Tento pohon je vhodný pro okna se závěsem dole i nahoře na denní i požární odvětrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Při užití má nastavitelný zdvih 200, 300, 400 nebo 500mm. Síla v tahu a tlaku je 300N. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší než 1,5 m. Třída ochrany je IP 32. Je možné si vybrat ze tří barevných provedení: bílá, šedá a černá. KATO V AC KATO V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,160 A 0,910 A Síla v tlaku a v tahu 300N 300N Délka zdvihu 200, 300, 400, 500 mm 200, 300, 400, 500 mm Rychlost zdvihu 7,2 mm/s 8,9 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 32 IP 32 Kryt: slitina zinku slitina zinku Barevné provedení šedá (RAL9006), černá (RAL9005), bílá (RAL9010) KATO 305 SYNCHRO 230V KATO 305 SYNCHRO 24 V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,160 A 0,910 A Síla v tlaku a v tahu 300N 300N Délka zdvihu 200, 300, 400, 500 mm 200, 300, 400, 500 mm Rychlost zdvihu 7,2 mm/s 8,9 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 32 IP 32 Kryt: slitina zinku slitina zinku Barevné provedení šedá (RAL9006), černá (RAL9005), bílá (RAL9010) Rozměry: 28

29 DENNÍ VĚTRÁNÍ 2. ELEKTRICKÉ OTVÍRAČE 2.2. LINEÁRNÍ OTVÍRAČE 29

30 EA-L Tento pohon je vhodný především pro okna se závěsem po straně a s použitím el. zámku ZVE-UNI na denní i požární odvětrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu se dodává ve variantách 300, 500, 750 a 1000mm. Síla v tahu a tlaku je možná ve třech variantách 500, 750 a 1000N. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší nebo vyšší než 1,5 m. Třída ochrany je IP 54. Barevné provedení je v eloxové. EA-L 24 V DC Jmenovité napětí 24 V DC Jmenovitý proud 1,0 A (500N), 1,2 A (750N), 1,0 A (1000N) Síla v tahu a v talku 500, 750 nebo 1000N Délka zdvihu mm Rychlost zdvihu 8,4 mm/s (500N), 11 mm/s (750N), 6 mm/s (1000N) Vypínaní elektronicky Třída ochrany IP 54 Zatížení v čase 30% Barevné provedení eloxovaný hliník Rozměry: 30

31 EA-L/S Tento pohon je vhodný především pro velice úzká okna se závěsem po straně a s použitím el. zámku ZVE- UNI na denní i požární odvětrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu se dodává ve variantách 185, 285, 300, 485, 500, 735 a 750mm. Síla v tahu a tlaku je 500N. V případě potřeby je možné dodat ještě ve variantě synchro pro okna širší nebo vyšší než 1,5 m. Třída ochrany je IP 20. Barevné provedení je v eloxové. EA-L/S 24 V DC EA-L/S SYNCHRO 24 V DC Jmenovité napětí 24 V DC 24 V DC Jmenovitý proud 1,1 A 1,1 A Síla v tahu a v talku 500N 500N Délka zdvihu mm mm Rychlost zdvihu 8,4 mm/s 8,4 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 20 IP 20 Zatížení v čase 30% 30% Barevné provedení eloxovaný hliník eloxovaný hliník Rozměry a možnosti uchycení: 31

32 MAX Tento pohon je vhodný pro okna se závěsem nahoře, střešní okna a světlíky na denní větrání. Vyrábí se v napětí 230 V AC. Zdvih pohonu se dodává ve variantách 180, 300 a 500mm. Síla v tahu a tlaku závisí na typu zdvihu. Třída ochrany je IP 65. Je možné si vybrat ze dvou barevných provedení: eloxová a tmavě hnědá. MAX 230 V AC Jmenovité napětí 230 V AC Jmenovitý proud 0,7 A Síla v tahu a tlaku 450N ( mm), 350N (500 mm) Délka zdvihu mm Rychlost zdvihu 20 mm/s Vypínaní koncovým spínačem Třída ochrany IP 65 Barevné provedení eloxovaný hliník, tmavě hnědá, bílá Rozměry: 32

33 ULYSSES Tento pohon je vhodný pro okna se závěsem nahoře, střešní okna a světlíky na denní větrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu se dodává ve variantách 500, 750 a 1000mm. Síla v tahu a tlaku je 1000N. Třída ochrany je IP 65. Barevné provedení je v eloxové. ULYSSES 24 V DC Jmenovité napětí 24 V DC Jmenovitý proud 1,0 A Síla v tahu a tlaku 650 N Délka zdvihu 180 mm nebo 300 mm Rychlost zdvihu 6 mm/s Vypínaní elektronicky Třída ochrany IP 65 Barevné provedení eloxovaný hliník Rozměry: 33

34 FORCE Tento pohon je vhodný pro okna se závěsem nahoře, střešní okna a světlíky na denní větrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu se dodává ve variantách 500, 750 a 1000mm. Síla v tahu a tlaku je 1000N. Třída ochrany je IP 65. Barevné provedení je v eloxové. FORCE 24 V DC Jmenovité napětí 24 V DC Jmenovitý proud 1,4 A Síla v tahu a tlaku 1000 N Délka zdvihu mm Rychlost zdvihu 6 mm/s Vypínaní elektronicky Třída ochrany IP 65 Barevné provedení eloxovaný hliník Rozměry: 34

35 RACK Tento pohon je vhodný pro okna se závěsem nahoře, střešní okna a světlíky na denní i požární odvětrání. Vyrábí se v napětí 230 V AC nebo 24 V DC. Zdvih pohonu se dodává ve variantách 180, 350, 550, 750 a 1000mm. Síla v tahu a tlaku závisí na typu napětí. V případě potřeby je možné dodat ještě ve variantě dualrack pro okna širší než 1,5 m. Třída ochrany je IP 55. Barevné provedení je v eloxové. RACK 230 V AC RACK 24 V DC Jmenovité napětí 230 V AC 24 V DC Jmenovitý proud 0,1 A 1,0 A Síla v tahu 350 N 650 N Síla v tlaku 650 N 750 N Délka zdvihu mm mm Rychlost zdvihu 8 mm/s 8 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 55 IP 55 Barevné provedení eloxovaný hliník eloxovaný hliník Rozměry: 35

36 DENNÍ VĚTRÁNÍ 2. ELEKTRICKÉ OTVÍRAČE 2.3. RAMENOVÉ OTVÍRAČE 36

37 FOLDING ARM² Tento pohon je možné použít na všechny typy oken i na světlíky na denní i požární odvětrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu je 710mm. Síla v tahu a tlaku je možná ve třech variantách 500, 800 a 1000N. Pohon automaticky obsahuje funkci synchro. Třída ochrany je IP 54. Barevné provedení je v eloxové. EA-KL²-50 EA-KL²-80 Jmenovité napětí 24 V DC 24 V DC Jmenovitý proud 2,0 A 2,6 A Síla v tahu 500 N 500 N Síla v tlaku 500 N 800 N Délka zdvihu 710 mm 710 mm Rychlost zdvihu 14 mm/s 14 mm/s Vypínaní elektronicky elektronicky Třída ochrany IP 54 IP 54 Barevné provedení hliníkový elox hliníkový elox Hmotnost: 4,6 Kg 5,5 Kg EA-KL²-100 Jmenovité napětí 24 V DC Jmenovitý proud 3,0 A Síla v tahu 500 N Síla v tlaku 1000 N Délka zdvihu 710 mm Rychlost zdvihu 14 mm/s Vypínaní elektronicky Třída ochrany IP 54 Barevné provedení hliníkový elox Hmotnost: 5,5 Kg 37

38 - životnost až cyklů - vysoká efektivita a nízká spotřeba energie - symetrický a stylový design - každý pohon obsahuje tandemovou funkci - široký výběr konzolí umožňuje instalaci ve středu, na boku uprostřed i na straně uzavírací hrany - umožňuje velice široké otevření křídla - vhodný pro centrály SHEV a ESM - doba otevření je kratší než 60 s - různé povrchové úpravy ( RAL ) - stylový hliníkový profil Rozměry: 38

39 SVĚTLÍKOVÝ FOLDING ARM² Tento pohon je vhodný pro světlíky na denní i požární odvětrání. Vyrábí se v napětí 24 V DC. Zdvih pohonu je 1200mm. Síla v tahu a tlaku je 550N. Pohon automaticky obsahuje funkci synchro. Třída ochrany je IP 54. Barevné provedení je v eloxové. EA-KL²-L Jmenovité napětí 24 V DC Jmenovitý proud 3,0 A Síla v tlaku 550 N Síla v tahu 300 N Délka zdvihu 1200 mm Rychlost zdvihu 20 mm/s Vypínaní elektronicky Třída ochrany IP 54 Barevné provedení hliníkový elox Hmotnost: 7,6 Kg - životnost až cyklů - nízká spotřeba energie a vysoká efektivita - symetrický a stylový design - obsahuje funkci tandem až pro čtyři paralelní pohony - umožňuje otevření klapek výlezů a světlíků zatížených sněhem Rozměry: 680 x 58 x 163 mm (délka x šířka x výška) 39

40 DENNÍ VĚTRÁNÍ 3. CENTRÁLNÍ JEDONTKY 40

41 VENT-61 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 6 A. Lze na ní napojit pohony na 230 V AC v jedné větrací skupině. Je dodávána v plastovém krytu na povrch (š x v x h) 180 x 180 x 60 mm. Třída ochrany je IP 54. Barevné provedení je v šedé. Vstupní napětí: 230 V střídavého proudu / 50 Hz Výstupní napětí pro pohony: 230 V střídavého proudu Maximální hodnota zátěžového 6 A proudu: Pojistka pro ovládací prvky: 0,4 A Výstupní pojistka pro pohony : 6,3 A Počet skupin: 1 ventilační skupina Stupeň krytí: IP54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá (RAL 7035) Rozměry (šířka x výška x hloubka): 180 x 180 x 60 mm Hmotnost včetně baterie: 0,75 kg Provozní teplota: 5 50 C 41

42 LZM Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Je modulární a je možné ji sestavit na míru. Je dodávána ve čtyřech variantách maximálního proudového odběru 5, 10, 24 a 48 A. Lze na ní napojit pohony na 24 V DC v libovolném množství větracích skupin. Je dodávána v ocelovém krytu na povrch v různých rozměrech. Třída ochrany je IP 54. Barevné provedení je v šedé. Všechny typy ovládacích panelů LZM je nezbytné doplnit požadovaným počtem větracích modulů ( 1větrací skupina = 1modul MR-100 ). Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 5 A, 10A, 24A, 48A Baterie 12 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 až 12 větracích skupin Stupeň krytí: IP 54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: RAL 7035 Rozměry (šířka x výška x hloubka): LZM-51-AP: 301 x 323 x 85 mm LZM-10: 300 x 400 x 150 mm LZM-24: 400 x 600 x 150 mm LZM-48: 600 x 600 x 200 mm Hmotnost: neuvedena Provozní teplota: C 42

43 CRM1 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 4 A. Lze na ní napojit pohony na 24 V DC až do čtyř větracích skupin. Je dodávána v plastovém krytu na povrch (š x v x h) 197 x 148 x 79 mm. Třída ochrany je IP 20. Barevné provedení je v šedé. CRM2 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 7 A. Lze na ní napojit pohony na 230 V AC až do čtyř větracích skupin. Je dodávána v plastovém krytu na povrch (š x v x h) 197 x 148 x 79 mm. Třída ochrany je IP 20. Barevné provedení je v šedé. Vstupní napětí: Výstupní napětí pro pohony: Maximální hodnota zátěžového proudu: Počet skupin: CRM1 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 4 A 4 ventilační skupiny Stupeň krytí: IP 20 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá Rozměry (šířka x výška x hloubka): 197 x 148 x 79 mm Vstupní napětí: Výstupní napětí pro pohony: Maximální hodnota zátěžového proudu: Počet skupin: CRM2 230 V střídavého proudu / 50 Hz 230 V střídavého proudu 7 A 4 ventilační skupiny Stupeň krytí: IP 20 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá Rozměry (šířka x výška x hloubka): 197 x 148 x 79 mm 43

44 NH1 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 10 A. Lze na ní napojit pohony na 230 V AC v jedné větrací skupině. Je dodávána v plastovém krytu na povrch (š x v x h) 129 x 89 x 57 mm. Třída ochrany je IP 43. Barevné provedení je v šedé. NH4 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 10 A. Lze na ní napojit pohony na 230 V AC až do čtyř větracích skupin. Je dodávána v plastovém krytu na povrch (š x v x h) 160 x 119 x 76 mm. Třída ochrany je IP 43. Barevné provedení je v šedé. Vstupní napětí: Výstupní napětí pro pohony: Maximální hodnota zátěžového proudu: Počet skupin: NH1 230 V střídavého proudu / 50 Hz 230 V střídavého proudu 10 A 1 ventilační skupina Stupeň krytí: IP 43 Třída ochrany: II Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá Rozměry (šířka x výška x hloubka): Hmotnost: 129 x 89 x 57 mm 0,295 kg Provozní teplota: -5 C až 60 C Vstupní napětí: Výstupní napětí pro pohony: Maximální hodnota zátěžového proudu: Počet skupin: NH4 230 V střídavého proudu / 50 Hz 230 V střídavého proudu 10 A 4 ventilační skupiny Stupeň krytí: IP 43 Třída ochrany: II Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá Rozměry (šířka x výška x hloubka): Hmotnost: 160 x 119 x 76 mm 0,295 kg Provozní teplota: -5 C až 60 C 44

45 NL1 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 1,7 A. Lze na ní napojit pohony na 24 V DC v jedné větrací skupině. Je dodávána v plastovém krytu na povrch (š x v x h) 160 x 119 x 76mm. Třída ochrany je IP 43. Barevné provedení je v šedé. NL4 Tato centrální jednotka je určena pro ovládání pohonů oken a světlíků v systému denního větrání. Maximální proudový odběr je 4 A. Lze na ní napojit pohony na 24 V DC až do čtyř větracích skupin. Je dodávána v plastovém krytu na povrch (š x v x h) 200 x 155 x 79,5 mm. Třída ochrany je IP 43. Barevné provedení je v šedé. Vstupní napětí: Výstupní napětí pro pohony: Maximální hodnota zátěžového proudu: Počet skupin: NL1 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 1,7 A 1 ventilační skupina Stupeň krytí: IP 43 Třída ochrany: II Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá Rozměry (šířka x výška x hloubka): Hmotnost: 160 x 119 x 76 mm 0,65 kg Provozní teplota: -5 C až 60 C Vstupní napětí: Výstupní napětí pro pohony: Maximální hodnota zátěžového proudu: Počet skupin: NL4 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 4 A 4 ventilační skupina Stupeň krytí: IP 43 Třída ochrany: II Vhodnost do venkovního prostředí: ne Kryt: Plast, barva šedá Rozměry (šířka x výška x hloubka): Hmotnost: 200 x 155 x 79,5 mm 1,4 kg Provozní teplota: -5 C až 60 C 45

46 DENNÍ VĚTRÁNÍ 4. PŘÍSLUŠENSTVÍ 46

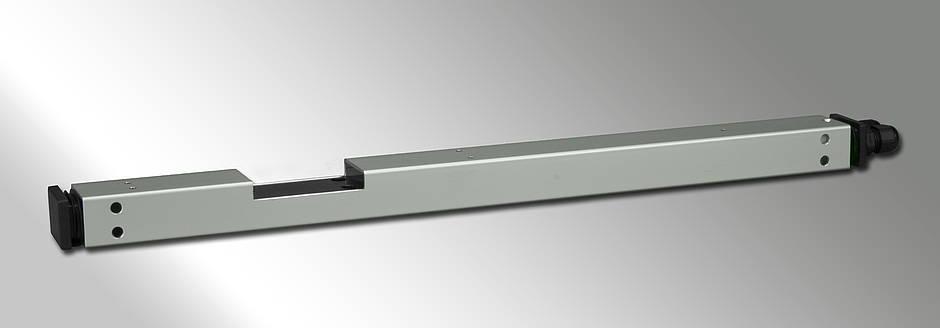

47 ZVE-UNI Tento elektrický zámek je možné použít na všechny typy oken na denní i požární odvětrání. Umožňuje zvýšení přítlačného tlaku u vysokých a širokých okenních křídel a zajišťuje mechanické uzavření. Vyrábí se v napětí 24 V DC. Třída ochrany je IP 40. Barevné provedení je v eloxové. Přítlačný tlak: min.200 N Max. doba otevírání/uzavírání: do 30 s Jmenovité napětí: 24 V DC Odběr proudu: 85 ma (při zavírání 120 ma) Vypínání: v závislosti na zatížení Ochrana proti přetížení: elektronická Třída ochrany: IP 40 Kryt: hliník, eloxovaný (lze objednat v barvě) Rozměry (š x v x h): 465 x 25 x 49 mm Hmotnost: cca 1 Kg 47

48 Tlačítka ABB Toto větrací tlačítko je určeno pro ovládání pohonů pro účely denního větrání. Instaluje se buď na povrch nebo do zdi. Barevné provedení je v bílé. Dostupné barvy krytu: Materiál krytu: bílá, dle přání i jiná plast SE Toto větrací tlačítko je určeno pro ovládání pohonů pro účely denního větrání. Instaluje se na povrch. Barevné provedení je v černé. Napětí: Dostupné barvy krytu: Materiál krytu: Rozměry: 24V DC černá plast 67 x 67 x 54 mm ST/UP Toto větrací tlačítko je určeno pro ovládání pohonů pro účely denního větrání. Instaluje se do zdi. Barevné provedení je v bílé. Napětí: Dostupné barvy krytu: Materiál krytu: Rozměry: 24V DC bílá plast 80 x 80 x 11 mm 48

49 Příslušenství k SHEV 3, SHEV 6, ESM, VENT-61 a LZM WTS-892 Tento detektor větru a deště je určen pro automatické ovládání pohonů v závislosti na síle větru a dešti pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: SHEV 3, SHEV 6, ESM, VENT-61 a LZM. Třída ochrany je IP 65. Barevné provedení je v šedé. Napětí 24 V DC / AC (20 30 V DC / AC) Proudový odběr v klidu 70 ma Proudový odběr při spouštění 110 ma Ochrana IP 65 Pracovní teplota -20 C C Materiál krytu Plast, světle šedý (podobný RAL 7035) Rozměry 190 x 100 x 150 mm Hmotnost cca 0,5 kg WS-890 Tento detektor deště je určen pro automatické ovládání pohonů signalizací deště pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: SHEV 3, SHEV 6, ESM, VENT-61 a LZM. Třída ochrany je IP 65. Barevné provedení je v šedé. Napětí 24 V DC / AC (20 30 V DC / AC) Proudový odběr v klidu 70 ma Proudový odběr při spouštění 110 ma Ochrana IP 65 Pracovní teplota -20 C C Materiál krytu Plast, světle šedý (podobný RAL 7035) Rozměry 190 x 80 x 62 mm Hmotnost cca 0,4 kg TE, HYG Tento termostat nebo hydrostat je určen pro automatické ovládání pohonů v závislosti na vnitřní teplotě nebo vlhkosti pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: SHEV 3, SHEV 6, ESM, VENT-61 a LZM. Barevné provedení je v bílé. 49

50 Příslušenství k CRM1 a CRM2 WS Tento detektor větru je určen pro automatické ovládání pohonů v závislosti na síle větru pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: CRM1 a CRM2. Barevné provedení je v šedé. RS Tento detektor deště je určen pro automatické ovládání pohonů signalizací deště pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: CRM1 a CRM2. Barevné provedení je v šedé. 50

51 Příslušenství k NH1, NH2, NL1 a NL4 V1 Tento detektor větru je určen pro automatické ovládání pohonů v závislosti na síle větru pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: NH1, NH2, NL1 a NL4. Barevné provedení je v bílé. Třída ochranyí: IP 34 Hmotnost: 0,7 Kg Rozměry: Ø125 x 93 mm P2 Tento detektor deště je určen pro automatické ovládání pohonů signalizací deště pro účely denního větrání. Lze napojit pouze na tyto centrální jednotky: NH1, NH2, NL1 a NL4. Barevné provedení je v modré. Jmenovité napětí: 12 V DC Jmenovitý proud: 0,130 A Třída ochrany: IP 44 Hmotnost: 0,26 Kg Rozměry: 60x118x42 mm 51

52 POŽÁRNÍ ODVĚTRÁNÍ 1. ELEKTRICKÉ OTVÍRAČE 1.1. ŘETĚZOVÉ OTVÍRAČE 1.2. LINEÁRNÍ OTVÍRAČE 1.3. RAMENOVÉ OTVÍRAČE 52

53 Požární odvětrání Zajišťujeme konzultaci, návrh řešení, montáž a servis. A to vše podle požadavků ČSN Věděli jste, že zhruba 90% úmrtí v souvislosti s požárem je v důsledku udušení kouřem? My Vám pomůžeme tomuto předejít. Na obrázku níže je znázorněno, jak probíhá požár v budově kde je instalován systém požárního odvětrání a kde není. Nejčastěji je možné se setkat s těmito typy CHÚC: - chráněná úniková cesta typu A - odvětrána přirozeně (max. doba bezpečného pobytu 4 minuty) - chráněná úniková cesta typu B odvětrána přetlakově (max. doba bezpečného pobytu 15 minut) Přirozené větrání je odvod kouře a tepla z chráněné únikové cesty. Je zajištěno větracím otvorem (okno, světlík) o ploše alespoň 2 m 2 umístěným v nejvyšším místě odvětrávaného prostoru (schodiště) a stejně velkým otvorem (okno, dveře) pro přívod vzduchu z volného prostoru umístěným ve vstupním (popř. nižším) podlaží. Elektrické pohony obou otvorů jsou napojené na centrální jednotku se záložním zdrojem. Na tu jsou napojeny ještě požární tlačítka (musí být v několika místech CHÚC, vždy však ve vstupním podlaží) a kouřové čidlo v nejvyšším místě schodiště. Přetlakové větrání Pokud se jedná o CHÚC ve výškovém domě, či na vnitřním schodišti, je často nezbytné doplnit tyto cesty přetlakovým větráním. Nezbytnou součástí přetlakového větrání musí být ventilátor VZT, který přivádí vzduch do prostor, které mají být ochráněny. Dochází tak ke zvýšení tlaku v prostoru min. 25 Pa a tím se zabrání úniku kouře do chráněných únikových cest. Tlakový rozdíl nesmí přesáhnout požadovanou mez 100 Pa a proto je nutno regulovat stav otevíráním klapky (okno, světlík). Toto otevírání je primárně používáno k aktivaci profukování cesty v případě, že tam již kouř vnikl. 53

54 Představu, jak systémy požárního odvětrání fungují v praxi, si můžete udělat pomocí následujících schémat. 54

55 1.1. ŘETĚZOVÉ OTVÍRAČE QUASAR Popis produktu naleznete v sekci denní větrání na straně 17. QUASAR L Popis produktu naleznete v sekci denní větrání na straně 18. SUPERMASTER Popis produktu naleznete v sekci denní větrání na straně

56 KSA Popis produktu naleznete v sekci denní větrání na straně 22. KS2 Popis produktu naleznete v sekci denní větrání na straně 24. KATO 305 Popis produktu naleznete v sekci denní větrání na straně

57 1.2. LINEÁRNÍ OTVÍRAČE EA-L Popis produktu naleznete v sekci denní větrání na straně 30. EA-L/S Popis produktu naleznete v sekci denní větrání na straně 31. RACK Popis produktu naleznete v sekci denní větrání na straně

58 1.4. RAMENOVÉ OTVÍRAČE FOLDING ARM² Popis produktu naleznete v sekci denní větrání na straně 37. SVĚTLÍKOVÝ FOLDING ARM² Popis produktu naleznete v sekci denní větrání na straně

59 DVEŘNÍ FOLDING ARM² Tento pohon je vhodný pro dveře na požární odvětrání. Vyrábí se v napětí 24 V DC. Úhel otevření je 125º. Síla v tlaku je 300N. Třída ochrany je IP 54. Barevné provedení je v eloxové. EA-KL²-T Jmenovité napětí 24 V DC Jmenovitý proud 1,3 A Otevírací síla 300 N Úhel otevření 125 Rychlost 32 s Vypínaní elektronicky Třída ochrany IP 54 Barevné provedení hliníkový elox Hmotnost: 5 Kg Rozměry: 500 x 58 x 115 mm (délka x šířka x výška) 59

60 POŽÁRNÍ ODVĚTRÁNÍ 2. CENTRÁLNÍ JEDNOTKY 60

61 SHEV 3 Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken, dveří a světlíků v systému požárního odvětrání s možností denního větrání. Obsahuje záložní zdroj na 72 hodin. Maximální proudový odběr je 3 A. Lze na ní napojit pohony na 24 V DC v jedné požární i větrací skupině. Je dodávána v plastovém krytu na povrch (š x v x h) 254 x 180 x 111 mm. Třída ochrany je IP 66. Barevné provedení je v šedé. Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Stálý výkon: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 3 A 50 W Baterie 2,3 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 požární skupina + 1 ventilační skupina Stupeň krytí: IP66 Třída ochrany: II Vhodnost do venkovního prostředí: ne Kryt: Polystorol bez halogenů, barva šedá (podobná RAL 7035) Rozměry (šířka x výška x hloubka): 254 x 180 x 111 mm Hmotnost včetně baterie: 4,4 kg Provozní teplota: C 61

62 SHEV 3 AP Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken, dveří a světlíků v systému požárního odvětrání s možností denního větrání. Obsahuje záložní zdroj na 72 hodin. Maximální proudový odběr je 3 A. Lze na ní napojit pohony na 24 V DC v jedné požární i větrací skupině. Je dodávána v ocelovém krytu na povrch (š x v x h) 320 x 300 x 85 mm. Třída ochrany je IP 20. Barevné provedení je v bílé. Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Stálý výkon: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu (vyhlazený) 3 A 50 W Baterie 2,3 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 požární skupina + 1 ventilační skupina Stupeň krytí: IP20 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: bílá (podobná RAL 9010) Rozměry (šířka x výška x hloubka): 320 x 300 x 85 mm Hmotnost včetně baterie: 6,5 kg Provozní teplota: C 62

63 SHEV 3 UP Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken, dveří a světlíků v systému požárního odvětrání s možností denního větrání. Obsahuje záložní zdroj na 72 hodin. Maximální proudový odběr je 3 A. Lze na ní napojit pohony na 24 V DC v jedné požární i větrací skupině. Je dodávána v ocelovém krytu vestavná do zdi (š x v x h) 400 x 302 x 105 mm. Třída ochrany je IP 20. Barevné provedení je v bílé. Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Stálý výkon: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu (vyhlazený) 3 A 50 W Baterie 2,3 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 požární skupina + 1 ventilační skupina Stupeň krytí: IP20 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: bílá (podobná RAL 9010) Rozměry (šířka x výška x hloubka): 400 x 302 x 105 mm Rozměry výřezu (šířka x výška x 380 x 270 x 80 mm hloubka): Hmotnost včetně baterie: 7 kg Provozní teplota: C 63

64 SHEV 6 Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken, dveří a světlíků v systému požárního odvětrání s možností denního větrání. Obsahuje záložní zdroj na 72 hodin. Maximální proudový odběr je 6 A. Lze na ní napojit pohony na 24 V DC v jedné požární i větrací skupině. Je dodávána v plastovém krytu na povrch (š x v x h) 361 x 254 x 111 mm. Třída ochrany je IP 66. Barevné provedení je v šedé. Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Stálý výkon: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu (vyhlazený) 6 A 100 W Baterie 2,3 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 požární skupina + 1 ventilační skupina Stupeň krytí: IP66 Třída ochrany: II Vhodnost do venkovního prostředí: ne Kryt: Polystorol bez halogenů, barva šedá (podobná RAL 7035) Rozměry (šířka x výška x hloubka): 361 x 254 x 111 mm Hmotnost včetně baterie: 6,4 kg Provozní teplota: C 64

65 SHEV 6 AP Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken, dveří a světlíků v systému požárního odvětrání s možností denního větrání. Obsahuje záložní zdroj na 72 hodin. Maximální proudový odběr je 6 A. Lze na ní napojit pohony na 24 V DC v jedné požární i větrací skupině. Je dodávána v ocelovém krytu na povrch (š x v x h) 301 x 444 x 85 mm. Třída ochrany je IP 20. Barevné provedení je v bílé. Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Stálý výkon: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu (vyhlazený) 6 A 100 W Baterie 2,3 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 požární skupina + 1 ventilační skupina Stupeň krytí: IP20 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: bílá (podobná RAL 9010) Rozměry (šířka x výška x hloubka): 301 x 444 x 85 mm Hmotnost včetně baterie: 8,3 kg Provozní teplota: C 65

66 ESM Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken, dveří a světlíků v systému požárního odvětrání s možností denního větrání. Je modulární a je možné ji sestavit na míru. Obsahuje záložní zdroj na 72 hodin. Je dodávána ve čtyřech variantách maximálního proudového odběru 10, 24, 48 a 72 A. Lze na ní napojit pohony na 24 V DC v libovolném množství požárních i větracích skupin. Je dodávána v ocelovém krytu na povrch v různých rozměrech. Třída ochrany je IP 54. Barevné provedení je v šedé. Všechny typy ovládacích panelů ESM je nutné doplnit požadovaným počtem větracích modulů ( 1větrací skupina = 1modul MR-100 ) a požadovaným počtem požárních modulů ( 1požární skupina = 1modul ZL-100). 66

67 Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 10 A Baterie 7,2 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: viz schéma centrály Stupeň krytí: IP54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: RAL 7032 Rozměry (šířka x výška x hloubka): EV-10: 400 x 600 x 200 mm EV-10-XL: 600 x 600 x 200 mm Hmotnost včetně baterie: neuvedena Provozní teplota: C 67

68 Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 24 A Baterie 12 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: viz schéma centrály Stupeň krytí: IP54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: RAL 7032 Rozměry (šířka x výška x hloubka): EV-24: 400 x 600 x 200 mm EV-24-XL: 600 x 600 x 200 mm Hmotnost včetně baterie: neuvedena Provozní teplota: C 68

69 Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 48 A Baterie 17 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: viz schéma centrály Stupeň krytí: IP54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: RAL 7032 Rozměry (šířka x výška x hloubka): EV-48: 600 x 600 x 200 mm EV-48-XL: 600 x 800 x 250 mm Hmotnost včetně baterie: neuvedena Provozní teplota: C 69

70 Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 72 A Baterie 24 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: viz schéma centrály Stupeň krytí: IP54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: RAL 7032 Rozměry (šířka x výška x hloubka): EV-72: 800 x 800 x 250 mm EV-72-XL: 800 x 1000 x 250 mm Hmotnost včetně baterie: neuvedena Provozní teplota: C 70

71 ESM 10/1-1 RDA Tato centrální jednotka je určena pro ovládání a zálohování pohonů oken a světlíků v systému požárního odvětrání přetlakové s možností denního větrání. K centrální jednotce je ještě dodáván senzor tlaku DDS- 10/50. Obsahuje záložní zdroj na 72 hodin. Maximální proudový odběr je 10 A. Lze na ní napojit pohony na 24 V DC v jedné požární i větrací skupině. Je dodávána v ocelovém krytu na povrch (š x v x h) 400 x 600 x 200 mm. Třída ochrany je IP 54. Barevné provedení je v šedé. Vstupní napětí: Výstupní napětí: Maximální hodnota zátěžového proudu: Nouzové napájení : 230 V střídavého proudu / 50 Hz 24 V stejnosměrného proudu 8 A Baterie 7,2 Ah (při výpadku proudu baterie vydrží min. 72h ) Životnost baterie: okolo 4 let ( po 4 letech nutná výměna baterie ) Počet skupin: 1 x požární skupina, 1 x větrací skupina Stupeň krytí: IP54 Třída ochrany: I Vhodnost do venkovního prostředí: ne Kryt: materiál: ocelový plech; barva: RAL 7035 Rozměry (šířka x výška x hloubka): 400 x 600 x 200 mm Hmotnost včetně baterie: neuvedena Provozní teplota: C Vstupní napětí: 230 V střídavého proudu / 50 Hz Výstupní napětí: 24 V stejnosměrného proudu 71

72 Snímač tlaku DDS-10/50 Kontakt: Rozsah tlaku: Upravený rozsah regulace: Rozměry (šířka x výška x hloubka): Beznapěťový kontakt pro přenos Pa Pa 103 x 88 x 90 mm 72

73 POŽÁRNÍ ODVĚTRÁNÍ 3. PŘÍSLUŠENSTVÍ 73

74 HE 082 Toto požární tlačítko je určeno k ručnímu spuštění systému požárního odvětrání. Obsahuje tři LED diody a tlačítko s funkcí reset. Instaluje se na povrch. Je možné si vybrat ze čtyř barevných provedení: oranžová, žlutá, modrá a šedá. Napětí: LED kontrolky: Dostupné barvy krytu: oranžová (RAL 2011) šedá (RAL 7035) žlutá (RAL 1004) modrá (RAL 5009) Materiál krytu: ABS plast Rozměry: 125 x 125 x 35 mm 24V DC červená - systém spuštěn (vyhlášen poplach) žlutá - porucha želená - systém je O.K. 74
