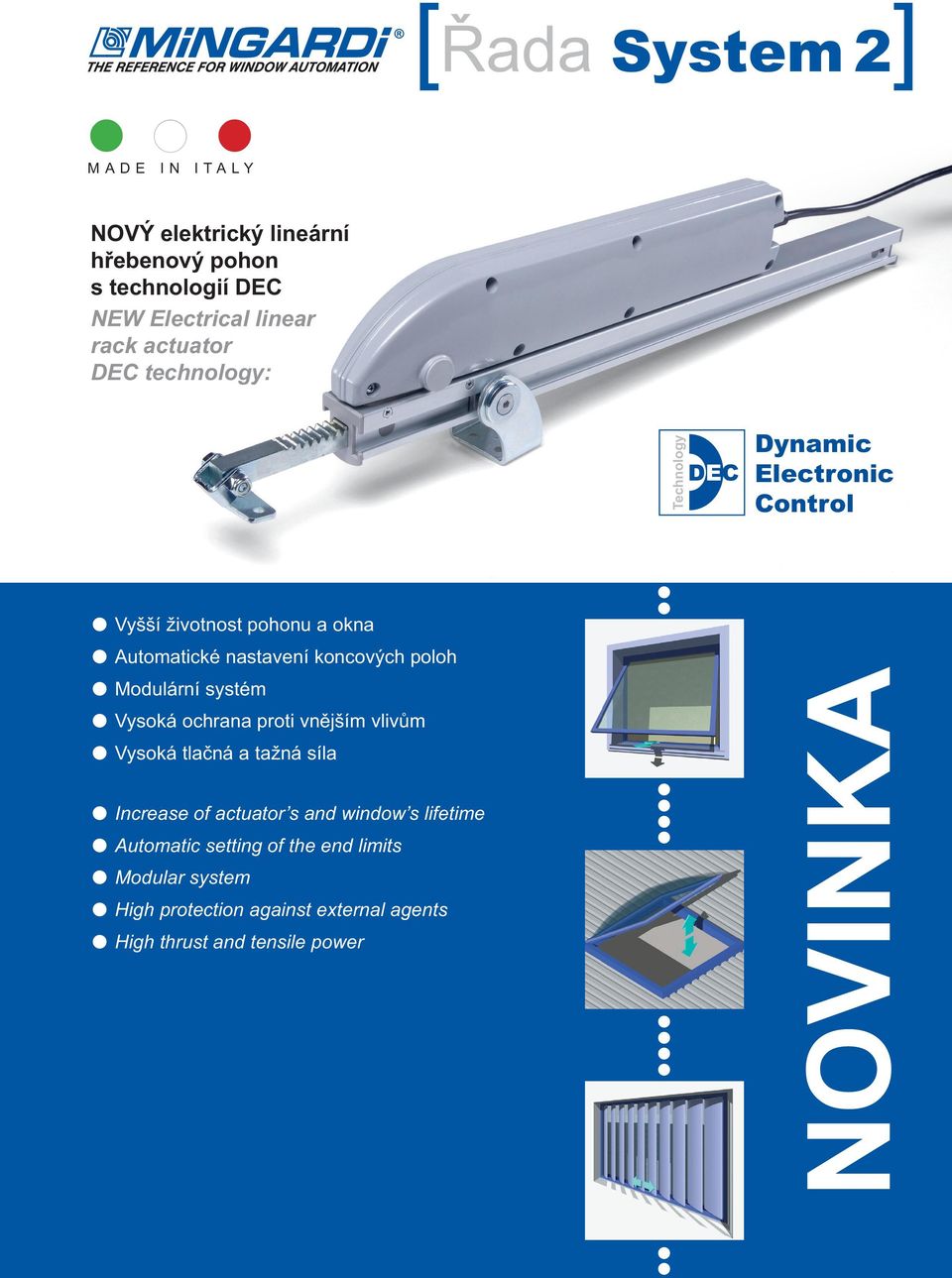

1 MADE IN ITALY NOVÝ elektrický lineární hřebenový pohon s technologií DEC NEW Electrical linear rack actuator DEC technology: Technology DEC Dynamic Electronic Control Vyšší životnost pohonu a okna Automatické nastavení koncových poloh Modulární systém Vysoká ochrana proti vnějším vlivům Vysoká tlačná a tažná síla Increase of actuator s and window s lifetime Automatic setting of the end limits Modular system High protection against external agents High thrust and tensile power NOVINKA

Modulární systém Vysoká ochrana proti vnějším vlivům Vysoká tlačná a tažná síla Increase of actuator s and window s

2 Hřebenový pohon pro: ven výklopná okna, světlíky, žaluzie, lamelová okna Rack actuator for: top hinged windows, domes, sunshades, louvre windows. 1000N Technology DEC Dynamic Electronic Control Tandemový provoz Tandem operation Vestavěná technologie DEC On-board DEC technology Dostupné verze: 230 V ~ a 24 V = Available versions: 230V AC and 24V DC Vysoký stupeň ochrany High protection degree Bezúdržbový Maintenance free Stupeň ochrany: Motor s převodovkou IP 55 / Protection degree: Gearmotor IP 55 Koncový spínač pro zavření-otevření: DEC / Limit switch closing-opening: DEC Barva motoru s převodovkou: šedá RAL 9006 / Colour Gearmotor: Grey RAL 9006 PRODUKTU: Elektrický lineární pohon MINGARDI s ozubeným táhlem 12x12 v hliníkovém pouzdru. Provozní napětí: 230 V~ 50 Hz v souladu s direktivami 2006/95 LVD /108 EMC. Provozní napětí 24 V = v souladu s direktivou 2004/108 EMC. Je vybaven elektronickým systémem pro řízení koncové polohy s omezovačem proudu pro automatické přizpůsobení jakýmkoli změnám provozních podmínek a elektronickou brzdou. Může být zapojen paralelně. Kryt motoru s převodovkou je z hliníku. Barvy: šedý RAL 9006 motor s převodovkou a stříbrné pouzdro táhla. Dodáván spolu s montážními doplňky. OF SPECIFICATIONS: MINGARDI linear electric actuator with movement by a 12x12 section rack contained inside the aluminium tubolar. Operating voltage: 230V ~ 50 Hz in conformity with Directives 2006/95 LVD /108 EMC. Operating voltage: 24V DC voltage in conformity with Directive 2004/108 EMC. Limit switch system by way of current limiter for automatic adjustment to any possible changes of ledges and electronic brake. It can be connected in parallel. Gearmotor body is in alluminum. Colours: grey RAL 9006 gearmotor, silver tubolar body. Complete with fi xing accessories.

24V DC Vysoký stupeň ochrany High protection degree Bezúdržbový Maintenance free Stupeň ochrany: Motor s převodovkou IP 55 / Protection degree: Gearmotor IP 55 Koncový spínač pro zavření-otevření:

3 System 2 výkres s rozměry / System 2 Scale drawing Zdvih/Stroke L TECHNICKÉ ÚDAJE System 2-230V AC / TECHNICAL FEATURES System 2-230V AC Gearmotor Motor+převodovka Táhlo a motor+přev. zdvih 180 mm Rack and gearmotor Stroke 180 mm Táhlo a motor+přev. zdvih 230 mm Rack and gearmotor Stroke 230 mm Táhlo a motor+přev. zdvih 350 mm Rack and gearmotor Stroke 350 mm Táhlo a motor+přev. zdvih 550 mm Rack and gearmotor Stroke 550 mm Táhlo a motor+přev. zdvih 750 mm Rack and gearmotor Stroke 750 mm Táhlo a motor+přev. zdvih 1000 mm Rack and gearmotor Stroke 1000 mm NAPĚTÍ VOLTAGE TLAK/TAH THRUST/TENSILE ZDVIH STROKE MAX. PROUD MAX CONSUMP. MIN. RYCHLOST MIN SPEED 230 V~ / 50 Hz 1000 N / 0,25A cca 10 mm/s 230 V~ / 50 Hz 1000 N 180 mm 0,25 A cca 10 mm/s 230 V~ / 50 Hz 1000 N 230 mm 0,25 A cca 10 mm/s 230 V~ / 50 Hz 1000 N 350 mm 0,25 A cca 10 mm/s 230 V~ / 50 Hz 1000 N 550 mm 0,25 A cca 10 mm/s 230 V~ / 50 Hz 1000 N 750 mm 0,25 A cca 10 mm/s 230 V~ / 50 Hz 1000 N 1000 mm 0,25 A cca 10 mm/s HODNOTY UVEDENÉ V TABULCE NAMĚŘENY V KLIMATICKÉ TESTOVACÍ KOMOŘE PŘI PROVOZNÍ TEPLOTĚ OD -10 C DO +40 C S MAXIMÁLNÍ RELATIVNÍ VLHKOSTÍ VZDUCHU 60 %. THE VALUES INDICATED ON THE TABLE WERE RECORDED IN A CLIMATIC TEST CHAMBER AT OPERATING TEMPERATURES BETWEEN -10 C/+40 C WITH MAX 60% RELATIVE HUMIDITY. TECHNICKÉ ÚDAJE System 2-24V DC / TECHNICAL FEATURES System 2-24V DC Gearmotor Motor+převodovka Táhlo a motor+přev. zdvih 180 mm Rack and gearmotor Stroke 180 mm Táhlo a motor+přev. zdvih 230 mm Rack and gearmotor Stroke 230 mm Táhlo a motor+přev. zdvih 350 mm Rack and gearmotor Stroke 350 mm Táhlo a motor+přev. zdvih 550 mm Rack and gearmotor Stroke 550 mm Táhlo a motor+přev. zdvih 750 mm Rack and gearmotor Stroke 750 mm Táhlo a motor+přev. zdvih 1000 mm Rack and gearmotor Stroke 1000 mm NAPĚTÍ VOLTAGE TLAK/TAH THRUST/TENSILE ZDVIH STROKE MAX. PROUD MAX CONSUMP. MIN. RYCHLOST MIN SPEED 24 V= 1000 N / 1,30 A cca 10 mm/s 24 V= 1000 N 180 mm 1,30 A cca 10 mm/s 24 V= 1000 N 230 mm 1,30 A cca 10 mm/s 24 V= 1000 N 350 mm 1,30 A cca 10 mm/s 24 V= 1000 N 550 mm 1,30 A cca 10 mm/s 24 V= 1000 N 750 mm 1,30 A cca 10 mm/s 24 V= 1000 N 1000 mm 1,30 A cca 10 mm/s PŘÍSLUŠENSTVÍ PRO OVLÁDÁNÍ: Potřebné informace získáte u prodejce. CONTROL ACCESSORIES: please contact our technical support service for further information

zdvih 230 mm Rack and gearmotor Stroke 230 mm 2700767 Táhlo a motor+přev. zdvih 350 mm Rack and gearmotor Stroke 350 mm 2700689 Táhlo a motor+přev.

4 System 2 výkres s rozměry / System 2 Scale drawing Zdvih/Stroke L TÁHLO S PŘEVODEM / GEAR DRIVEN RACK Souprava táhla s převodem Gear driven rack assembly Souprava táhla s převodem a konzolami zdvih 180 mm Gear driven rack assembly with brackets - Stroke 180 mm Souprava táhla s převodem a konzolami zdvih 230 mm Gear driven rack assembly with brackets - Stroke 230 mm Souprava táhla s převodem a konzolami zdvih 350 mm Gear driven rack assembly with brackets - Stroke 350 mm Souprava táhla s převodem a konzolami zdvih 550 mm Gear driven rack assembly with brackets - Stroke 550 mm Souprava táhla s převodem a konzolami zdvih 750 mm Gear driven rack assembly with brackets - Stroke 750 mm Souprava táhla s převodem a konzolami zdvih 1000 mm Gear driven rack assembly with brackets - Stroke 1000 mm SOUPRAVA TÁHLA / RACK ASSEMBLY Souprava táhla s konzolami zdvih 180 mm Rack assembly with brackets - Stroke 180 mm Souprava táhla s konzolami zdvih 230 mm Rack assembly with brackets - Stroke 230 mm Souprava táhla s konzolami zdvih 350 mm Rack assembly with brackets - Stroke 350 mm Souprava táhla s konzolami zdvih 550 mm Rack assembly with brackets - Stroke 550 mm Souprava táhla s konzolami zdvih 750 mm Rack assembly with brackets - Stroke 750 mm Souprava táhla s konzolami zdvih 1000 mm Rack assembly with brackets - Stroke 1000 mm

konzolami zdvih 230 mm Gear driven rack assembly with brackets - Stroke 230 mm Souprava táhla s převodem a konzolami zdvih 350 mm Gear driven rack assembly with brackets - Stroke 350 mm Souprava

5 System 2 výkres s rozměry / System 2 Scale drawing Lb Lb mm SPOJOVACÍ TYČ / CONNECTION ROD Spojovací tyč délka 890 mm Connection rod - Length 890 mm Spojovací tyč délka 1140 mm Connection rod - Length 1140 mm Spojovací tyč délka 1390 mm Connection rod - Length 1390 mm Spojovací tyč délka 1640 mm Connection rod - Length 1640 mm Spojovací tyč délka 1890 mm Connection rod - Length 1890 mm Příslušenství pro spojovací tyč čep Accessories for connecting rod Technology NÁHRADNÍ DÍLY / SPARE PARTS Montážní konzoly Fixing brackets DEC Dynamic Electronic Control

délka 1390 mm Connection rod - Length 1390 mm Spojovací tyč délka 1640 mm Connection rod - Length 1640 mm Spojovací tyč délka 1890 mm Connection rod - Length 1890 mm

6 POZNÁMKY

7 POZNÁMKY

8 DOSTING, spol. s. r. o. Košinova BRNO Tel.: Fax: Internet: W indow A utomation industr Y

: +420 549 522 211 Fax: +420 549 522 210
