1 Zhotovení ploterové grafiky v počítači

2 Autor: Naděžda Odrášková Číslo projektu: CZ.1.07/1.5.00/ Ročník: 3. ročník Obor vzdělávání: Aranžér Vzdělávací oblast: Technika aranžování Tematická oblast: Ploterová grafika Vytvořeno dne: listopad 2013 Anotace: Učební materiál v elektronické podobě, je sestaven z odborných textů, obrázků, nákresů a otázek. Tento materiál slouží žákovi k oživení učiva doma i ve škole a vyučujícímu jako pomůcka při výkladu, projekci v učebně i k prověření znalostí.

3 Zhotovení plotrové grafiky v PC Na vyřezávání ploterové grafiky je pro profesionální použití vhodné volit stojanový ploter a s válcem dostatečné šířky. Někteří výrobci dělají fólie široké až 122 cm. Takže válec na takovou musí být širší než 122 cm. Záleží jaké používáme, od jakého výrobce. Tuto grafiku připravujeme výhradně jako vektorovou grafiku. Můžeme třeba v Corelu Draw. Obr.: PC grafika: Naděžda Odrášková

4 Zhotovení ploterové grafiky v PC Jestliže je grafika vícebarevná vyseparujeme každou barvu zvlášť. Pokud je grafika složitější, tak barvy musí být separovány tak, aby jedna barva zapadala do druhé jako skládačka, aby se nelepily přes sebe. Toto je i nezbytností, jestliže připravujeme grafiku z translucentních, transparentních či okenních fólií. Kdyby se barvy překrývaly, tak tvoří zase jinou barvu a vznikly nepěkné barevné skvrny.

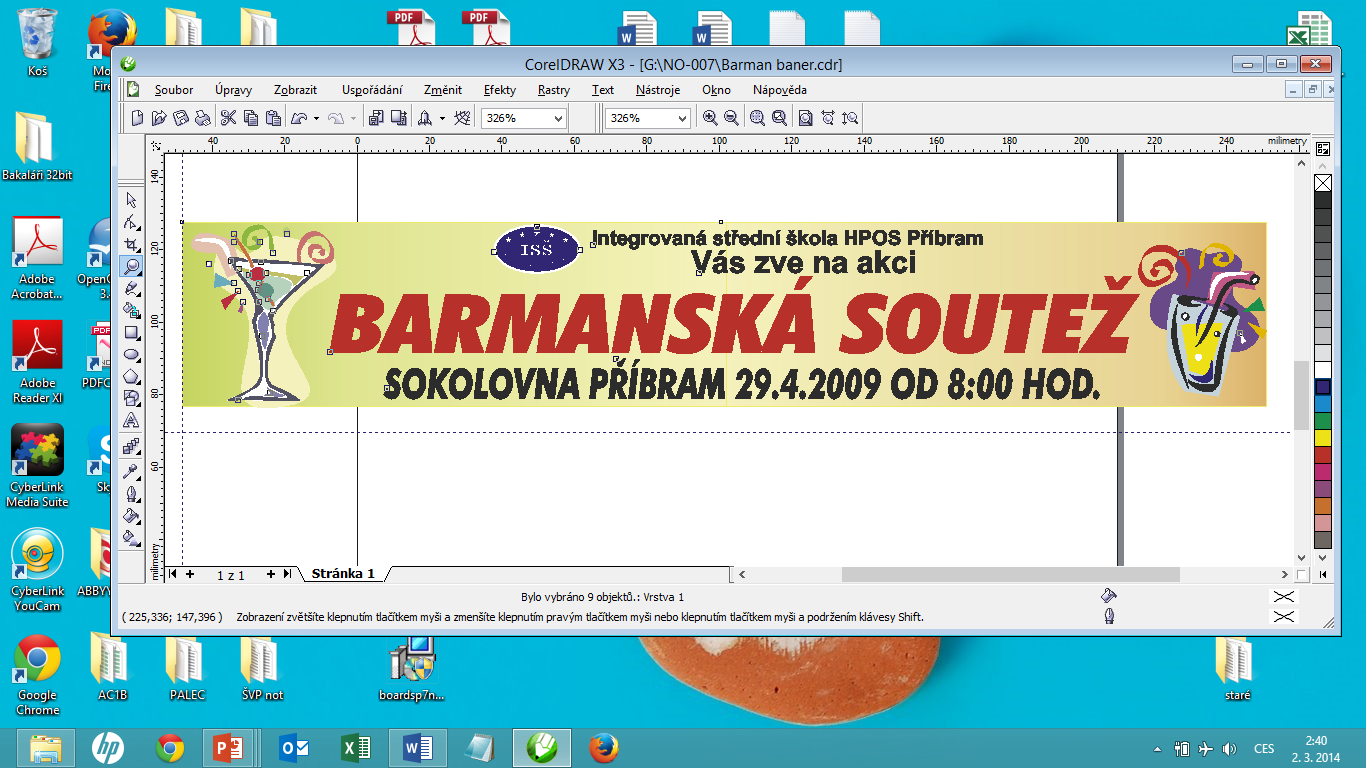

5 Zhotovení ploterové grafiky v PC Pracujeme například v programu Corel Draw Obr.: PC grafika: Naděžda Odrášková

6 Zhotovení ploterové grafiky v PC Další důležitým krokem, který musíme udělat je převést všechny texty do křivek. Toto bychom měli dělat, i když soubor odesíláme na jiný PC, protože nestejné fonty písma by nám text nepřevedený do křivek změnily přepsaly. Tím zachováme typ písma. Každý objekt musí mít konturu. Nejlepší je v barvě výplně.

7 Zhotovení ploterové grafiky v PC Do souboru napíšeme v jaké velikosti je grafika v souboru a zda ji chceme zvětšit nebo ne. Např. grafika je 1:1, nebo 1:20 apod. Grafiku děláme 1:1, ale někdy je tak velká, že ji v PC děláme ve zmenšeném měřítku. Dále napíšeme i údaje o barvách. Uvedeme přesně druh fólií a jejich jednotlivá čísla barev. Plotrovou grafiku využijeme v exteriéru i interiéru, na dopravních prostředcích, výstavních panelech, bannerech, poutačích, vývěsních štítech, označení výrobků, na dresy a textilní výrobky a mnoho dalšího.

8 Kontrolní otázky 1. Co musíme udělat s písmem v PC, které budeme řezat na ploteru? 2. Když máme vícebarevnou grafiku na řezání, jak ji připravíme? 3. Co musíme napsat za údaje do souboru ploterové grafiky? 4. Kde můžeme využít ploterovou grafiku? 5. Jaký plotr je vhodný pro výrobu řezané ploterové grafiky z ploterových samolepících fólií?

9 Řešení 1. Co musíme udělat s písmem v PC, které budeme řezat na ploteru? Další důležitým krokem, který musíme udělat je převést všechny texty do křivek. 2. Když máme vícebarevnou grafiku na řezání, jak ji připravíme? Jestliže je grafika vícebarevná vyseparujeme každou barvu zvlášť. 3. Co musíme napsat za údaje do souboru ploterové grafiky? Do souboru napíšeme v jaké velikosti je grafika v souboru a zda ji chceme zvětšit a v jakém měřítku (např. grafika je 1:1, nebo 1:20 apod.). Grafika je někdy tak velká, že ji v PC děláme ve zmenšeném měřítku. Dále napíšeme i údaje o barvách. Uvedeme přesně druh fólií a čísla barev. 4. Kde ji můžeme využít ploterovou grafiku? Plotrovou grafiku využijeme v exteriéru i interiéru, na dopravních prostředcích, výstavních panelech, bannerech, poutačích, vývěsních štítech, označení výrobků, na dresy a textilní výrobky a mnoho dalšího. 5. Jaký plotr je vhodný pro výrobu řezané ploterové grafiky z ploterových samolepících fólií? Na vyřezávání ploterové grafiky je pro profesionální použití vhodné volit stojanový ploter a s válcem dostatečné šířky.
