1 Digitální učební materiál Projekt CZ.1.07/1.5.00/ Inovujeme, inovujeme Šablona III/2 Inovace a zkvalitnění výuky prostřednictvím ICT (DUM) Tematická oblast Základní aranžérské nářadí a pomůcky, vybavení pracoviště, BOZP Základní aranžérské materiály DUM č. 32_CH02_1_6 Téma Manipulace s ručním nářadím vrtačky RVP H/01 Aranžér Ročník 1. Předmět Technologie a materiály Zpracovala Marie Matušková Kdy IX Klíčová slova Vrtačka, vrták,, nebozízek, akumulační vrtačka Toto dílo obsahuje citace v souladu s 31 odst. 1 písm. c) zákona č. 121/2000 Sb., o právu autorském a může být použito výhradně při vyučování. Anotace DUM DUM lze využít v předmětu Technologie a materiály, ale i v Odborném výcviku oboru vzdělání Aranžér. Obsahuje prezentaci 9-ti stran pro frontální výuku bezpečnosti práce s nástroji a nářadím vrtačky. Zadané úkoly lze řešit individuálně nebo ve skupinách. Druh výukového zdroje: Prezentace k výuce se zadáním úkolů. Typ interakce: Frontální, skupinová Soubor název 32_CH02_1_6 Manipulace s ručním nářadím vrtačky Soubor popis obsahu Prezentace PowerPoint, 9 stran pro frontální výuku včetně zadaných úkolů pro písemné zpracování. Vypracování úkolů lze provést individuálně i skupinově. Metodický list Prezentace je použita k seznámení žáků s pobíraným učivem. U jednotlivých snímků probíhá výklad učitele. Žáky postupně seznámíme s probíraným učivem dle prezentace PowerPoint, kterou využíváme jako osnovu k danému tématu. Poslední snímek obsahuje kontrolní otázky. Žáci je vypracují individuálně nebo ve skupinách. Písemně zpracovaný úkol lze využít jako výukový materiál s možností dalšího doplnění a aktualizaci učiva. Střední škola potravinářská, obchodu a služeb Brno Sídlo: Charbulova 106, Brno

2 Manipulace s ručním nářadím vrtačky ZÁKLADNÍ ARANŽÉRSKÉ NÁŘADÍ A POMŮCKY, BOZP ZÁKLADNÍ ARANŽÉRSKÉ MATERIÁLY

3 Ruční vrtačky Při práci na výrobě dekorací, poutačů, maket, připevňování dílů, jsou pro aranžéra nezbytným nářadím vrtačky. Vrtačka je určena k obrábění děr pomocí vrtáků. Vrtáky se do vrtačky upevňují pomocí sklíčidla. Sklíčidlo je upínací část vrtaček. Rozevřeme ho pomocí klíče, vložíme vrták a sklíčidlo opět upneme. 2

4 Vrtačky Vrtačky mohou být poháněny ručně nebo elektricky. Podle toho, jaký materiál (dřevo, kov, plast apod.) budeme zpracovávat, vybereme typ vrtačky. Velmi důležitá je i volba správného vrtáku. 3

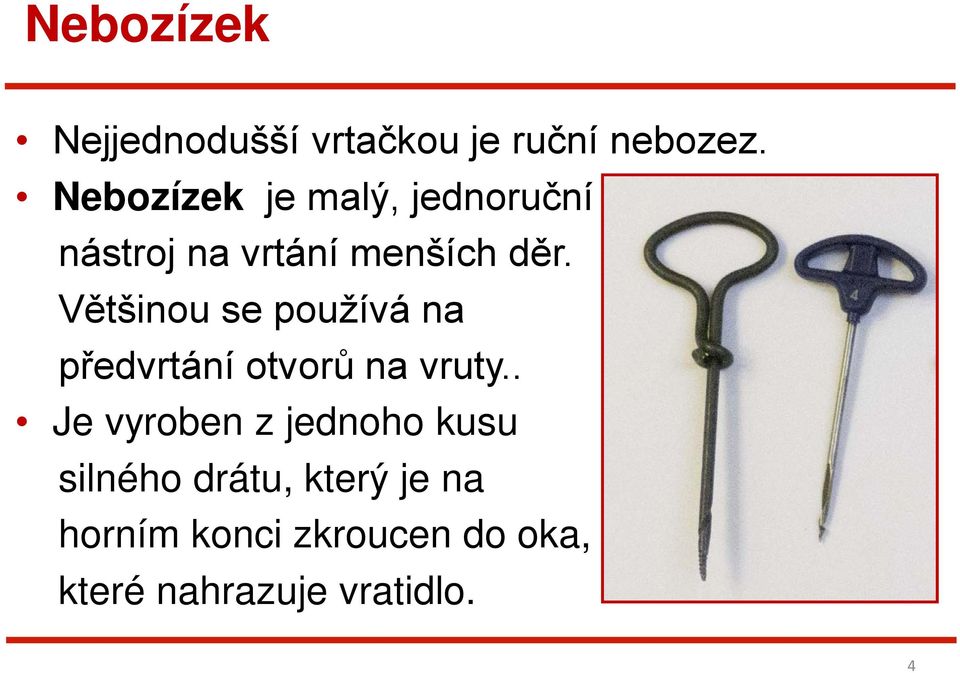

5 Nebozízek Nejjednodušší vrtačkou je ruční nebozez. Nebozízek je malý, jednoruční nástroj na vrtání menších děr. Většinou se používá na předvrtání otvorů na vruty.. Je vyroben z jednoho kusu silného drátu, který je na horním konci zkroucen do oka, které nahrazuje vratidlo. 4

6 Kolovrátek Kolovrátek je jednoduché vrtací zařízení. Je zhotoven z kruhové oceli, která je vyhnutá do tvaru dvojité kliky, aby se jím dalo otáčet. Uprostřed je dřevěná otáčivá rukojeť, na konci opěrný knoflík, na spodním upínací zařízení pro vrták. 5

7 Ruční vrtačka Prsní vrtačka má opěrnou plochu z vylisovaného ocelového plechu, o kterou je možné se opřít a zvýšit tím tlak na vrták. 6

8 Ruční elektrické vrtačky Ruční elektrická vrtačka se zapojením do sítě nebo akumulační, velmi ulehčují práci. K větším vrtačkám se mohou používat stojany. 7

9 Práce s vrtačkou Materiál řádně upneme do svěráku, svěrky, hoblice. Větší vrtané kusy podložíme dřevem, abychom neprovrtali podložku. Do vrtačky vložíme správný vrták, který má být ostrý, nepoškozený, řádně upneme a utáhneme. Při práci držíme vrtačku s vrtákem kolmo k obráběnému materiálu. 8

10 Práce s vrtačkou Po ukončení práce z vrtačky vyndáme vrták, očistíme od zbytků materiálu a uložíme do obalu. Elektrickou vrtačku nejdříve vyjmeme ze zásuvky. Kde to charakter práce vyžaduje, používáme ochranné pracovní pomůcky. 9

11 Úkoly 1. Na jakou práci zvolíme vrtačku? 2. Jaký je rozdíl mezi ruční elektrickou a ruční akumulační vrtačkou? 3. K čemu slouží nebozízek? 4. Jak pracujeme s ruční elektrickou vrtačkou? 10

12 Použitá literatura Toto dílo obsahuje citace v souladu s 31 odst. 1 písm. c) zákona č. 121/2000 Sb., o právu autorském a může být použito výhradně při vyučování VALENTA, Jaroslav; ROUSEK, Václav. Prodej železářského zboží a strojů. Brno: SPNP, 1976, ISBN NEZNÁMO. 11
