1 Rozdělení technické dokumentace Ing. Tomáš Mlčák, Ph.D. Fakulta elektrotechniky a informatiky VŠB TU Ostrava Katedra elektrotechniky TD

2 Definice technické dokumentace Technická dokumentace je souhrn dokumentů (grafických, textových, popř. jiných), které slouží jako prostředek ke sdělení výsledku provedené činnosti určitému okruhu uživatelů v jednotlivých fázích realizace technického výrobku. Technická dokumentace je využívána ve všech oblastech činnosti člověka a slouží k vyjadřování a předávání technických informací od vývoje a výzkumu, přes projekci a konstrukci, až po výrobu a manuály sloužící konečným uživatelům zařízení. Obecně jde o zpracování písemných a grafických dokumentů. Technická dokumentace je systematicky uspořádaný soubor jak textových tak grafických dokumentů směřující k co nejjednoduššímu vyjádření umožňujícímu realizaci výrobku. Vytváření technické dokumentace je normalizováno - existují zásady a pravidla, podle kterých při tvorbě technické dokumentace postupujeme.

3 Rozdělení technické dokumentace Podle druhu přenášené informace Grafické dokumenty (výkresy, schémata, diagramy, apod.) Textové dokumenty (seznamy, výpočty, zprávy, tabulky, apod.) Jiné dokumenty (fotodokumentace, zvukové záznamy, filmové záznamy apod.)

4 Technická dokumentace textové dokumenty Technická zpráva textový dokument obvykle provázející výkresovou dokumentaci. může obsahovat výpočty a vysvětlující text nebo technické požadavky, často je to zpráva o výsledcích měření, kontrole parametrů zařízení, o statickém posouzení konstrukce apod. Různé druhy seznamů, tabulek, výpočtů, kusovníků apod. Vědecká zpráva popisuje výsledky vědeckého výzkumu nebo stav řešení vědeckého problému. mezi tyto dokumenty se řadí například výzkumné zprávy, může se k nim řadit i diplomová práce, popř. ročníková práce vycházející z řešení projektů apod.

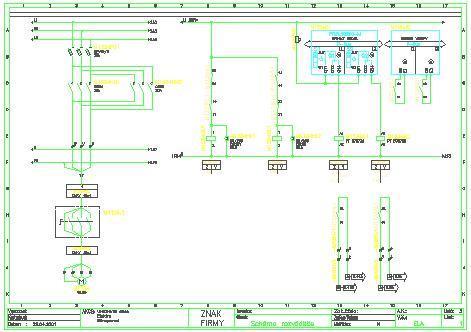

5 Technická dokumentace grafické dokumenty Výkresová dokumentace Schémata elektrotechnická, kinematická, hydraulická, pneumatická, energetická, atd. Diagramy Plány Harmonogramy Grafy

6 Technická dokumentace jiné dokumenty Foto Video Zvuk apod.

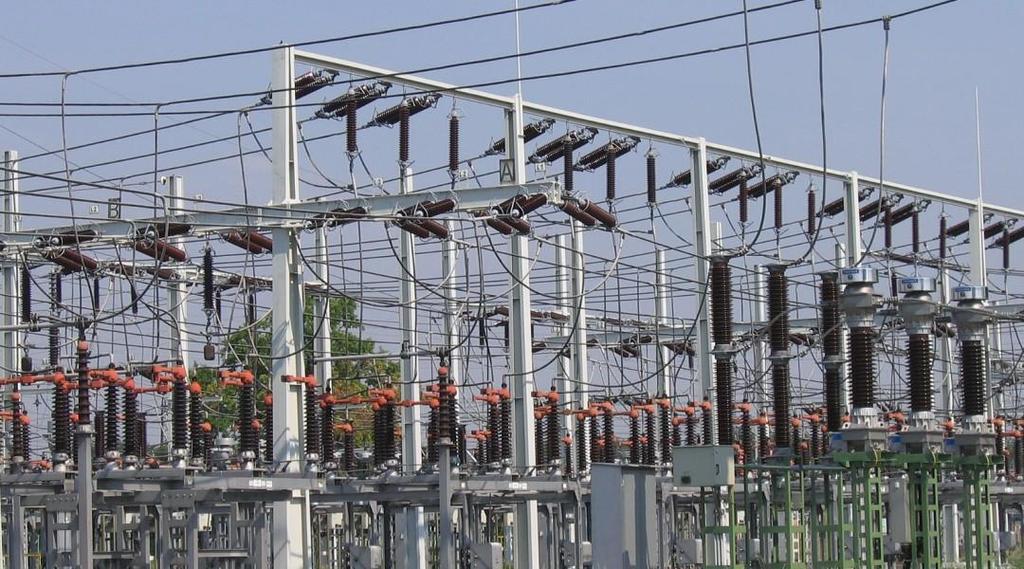

7 Foto dokumentace Elektrické stanice přenosové soustavy

8 Foto dokumentace s popisem jednotlivých typů osvětlení elektrické stanice přenosové soustavy

9 Dokumentace vytvořená v 3D navrhovém systému

10 Dokumentace vytvořená v 3D navrhovém systému

11 Rozdělení technické dokumentace Podle zaměření technické dokumentace: strojírenská dokumentace elektrotechnická dokumentace stavební dokumentace

12 Rozdělení technické dokumentace Podle určení (účelu) technické dokumentace: Dokumentace v každé etapě realizace výrobku je identifikována charakteristickým pojmenováním, např.: vývojová dokumentace (výsledky testů, patentová dokumentace, prvotní specifikace apod.) projekční dokumentace (celkový návrh výrobku apod.) konstrukční dokumentace výrobní dokumentace (výrobní výkresy, výkresy sestavení, kusovníky, schémata apod.) technologická dokumentace (technologické postupy a předpisy, kontrolní postupy, seřizovací nástrojové plány, programové vybavení pro výrobu apod.) obchodně technická dokumentace prodejní dokumentace (prospekty, technické specifikace apod.) provozní dokumentace (instalace, seřízení, údržbu, opravy apod.) uživatelská dokumentace (návod na používání a likvidaci)

13 Rozdělení technické dokumentace Podle formy dokumentace výkresů (způsobu provedení): náčrt (skica) výkres (nákres) vytvořený od ruky. Není kreslen v měřítku, doporučuje se dodržovat pravidla technického kreslení originál výkres vytvořený s použitím pomůcek pro přesné kreslení při dodržení závazných pravidel technického kreslení. Využívá se pouze ke zhotovení kopií kopie je rozmnožený originál. Slouží jako podklad pro výrobu, montáž a kontrolu výrobku

14 Rozdělení technické dokumentace Podle formy dokumentace výkresů (způsobu provedení): náčrt (skica) výkres (nákres) vytvořený od ruky. Není kreslen v měřítku, doporučuje se dodržovat pravidla technického kreslení originál výkres vytvořený s použitím pomůcek pro přesné kreslení při dodržení závazných pravidel technického kreslení. Využívá se pouze ke zhotovení kopií kopie je rozmnožený originál. Slouží jako podklad pro výrobu, montáž a kontrolu výrobku

15 Rozdělení technické dokumentace

16 Rozdělení technické dokumentace Podle použitých prostředků ke zpracování

17 Druhy technické dokumentace Stupně stavební projektové dokumentace Studie stavby Dokumentace pro územní řízení Dokumentace pro stavební povolení/ohlášení stavby Dokumentace pro provedení stavby Dokumentace pro zadání stavby dodavateli Dokumentace skutečného provedení stavby

18 Druhy technické dokumentace Stupně stavební projektové dokumentace

19 Druhy technické dokumentace Jednotlivými fázemi realizace výrobku jsou činnosti od projektování, vývoje, konstrukce, výroby, prodeje, užívání, servisu a konečné likvidace výrobku.

20 Formáty výkresů Formáty výkresů jsou určeny normou ČSN EN ISO 5457, tato norma určuje rozměry výkresových listů všech druhů technických výkresů používaných v průmyslu a ve stavebnictví, pro kreslení kopírování a vykreslování na plotrech. Norma definuje tři řady výkresových listů: Formáty ISO A Prodloužené formáty Zvlášť prodloužené formáty

21 Výkresové formáty ISO A Základní formát je A0 oříznutý list 841 x 1189 mm, jedná se o plochu 1 m2. Kreslící plocha bývá ohraničená rámečkem a je vždy odsazená oproti oříznutému listu: Nahoře, dole a vpravo o 10 mm menší Vlevo o 20 mm menší (zvětšený okraj pro vazbu dokumentů). Formáty A1 až (A6) vznikají postupným půlením základního formátu. Všechny se používají naležato, kromě formátu A4! Formáty A5 a A6 se v technických dokumentech obvykle nepoužívá.

22 Rozměry výkresových formátů

23 Rozměry výkresových formátů

24 Rozměry výkresových formátů

25 Postup skládání výkresů Skládání výkresů je uvedeno v normě ČSN Výkresy se skládají postupným ohybem, nejdříve skládáme po šířce výkresu, pak po délce. Popisové pole musí být vpředu!!! Výsledkem skládání je vždy formát A4 s popisovým polem na čelní straně výkresu.
