1 Vážicí systémy Váhy - Balances - Waagen Skladová přejímka Kontrola zboží Označování surovin a zboží Řízená expedice Nákup surovin Navažování podle receptur

2 VÁŽICÍ SYSTÉMY NETTO Vážicí systémy NETTO jsou součástí elektronického řízení výroby NETTOControl. Tyto systémy obsahují síť vážicích pracovišť s procesními terminály, která je řízena vážním serverem. Vážicí systémy NETTO spadají do kategorie SCADA /HMI zařízení určených pro operátorské řízení procesů s vizualizací, sběr dat a jejich ukládání do databází. Výrobní data jsou okamžitě poskytována nástrojům pro řízení podniku a plánování výroby na úrovni MES a ERP. PŘEHLED APLIKAČNÍCH ÚLOH A TECHNICKÉHO VYBAVENÍ Široká škála programového vybavení vážicích systémů NETTO pokrývá veškeré úlohy související s pohybem surovin a výrobků ve výrobních procesech. K dispozici jsou specializovaná řešení vhodná pro potravinářskou, chemickou nebo strojírenskou výrobu, stejně tak i pro logistiku a další obory. Pro danou úlohu v daném dílenském provozu lze vždy zvolit odpovídající procesní terminál NETTO s odpovídajícím vybavením. Výsledkem je kompaktní řešení splňující veškeré požadavky kladené na průmyslové zařízení, tj. požadavky na spolehlivost, jednoduchou obsluhu a vysokou fyzickou i morální životnost. APLIKACE SKLADY KONTROLA OZNAČOVÁNÍ EXPEDICE NÁKUP RECEPTURY PROCESNÍ TERMINÁL NETTO T40.05.WP T WP T WP T PŘEDNOSTI PROCESNÍ TERMINÁL NETTO BĚŽNÉ KANCELÁŘSKÉ PC ODOLNOST průmyslová kancelářská PRŮMYSLOVÉ STANDARDY splňuje nesplňuje KOMPATIBILITA 100 % nezaručená SERVISní podpora OPERAČNÍ SYSTÉM 10 let cca 2 roky stabilní průmyslový CENA odpovídající nízká běžný OS Windows SKLADOVÁ PŘEJÍMKA Řízení skladové přejímky spojené s vážením nebo počítáním kusů se záznamem prvotních dat potřebných pro evidenci skladových přesunů. Přesná bezpapírová evidence každého skladového přesunu Identifikace artiklu, táry, trasy nebo šarže pomocí čárového kódu nebo RFID čipu Napojení na podnikový systém šaržování výroby Rychlé operativní přehledy přímo na obrazovce terminálu KONTROLA ZBOŽÍ Kontrola hmotnosti produktů nebo počtu kusů. Vyřazování mimotolerantních kusů. Kontrola zboží značeného symbolem e. Evidence a statistika výsledků kontroly. Rychlá kontrola produktů statická i dynamická za pohybu Integrace do dopravníkových tratí, spolupráce s detektory kovů a nežádoucích částí Identifikace zboží pomocí čárového kódu nebo RFID čipu Označování produktů etiketou nebo čipem

3 OZNAČOVÁNÍ SUROVIN A ZBOŽÍ Označování výrobků spojené s vážením nebo počítáním kusů. Kontrola hmotnosti kalibrovaného zboží s možností vyřazování mimotolerantních balení. Automatický tisk etiket s ruční nebo automatickou aplikací On-line propojení s ERP systémem s využitím centrálních číselníků Identifikace artiklu pomocí čárového kódu nebo RFID čipu Označování podle zákaznických objednávek ŘÍZENÁ EXPEDICE Řízení expedice zboží podle elektronických objednávek. Výstupní kontrola a označování expedovaných obalů. On-line propojení s ERP systémem s využitím centrálních číselníků Detailní výstupní kontrola hmotnosti i sortimentu, identifikace přepravních obalů Napojení na podnikový systém šaržování výroby Volba konfigurace podle marketingové strategie (expedice paralelní, sériová, hnízdová) NÁKUP SUROVIN Skladová přejímka při nákupu surovin od dodavatelů spojená s vážením nebo počítáním kusů a jejich klasifikací ruční nebo přístrojovou. Přesná bezpapírová evidence každé přijaté suroviny, komparace s DL Identifikace artiklu pomocí čárového kódu nebo RFID čipu Evidence vstupních šarží surovin, napojení na podnikový systém šaržování výroby Rychlé operativní přehledy přímo na obrazovce terminálu NAVAŽOVÁNÍ PODLE RECEPTUR Navažování podle výrobních objednávek se zadanou recepturou. Automatický přepočet komponent podle hmotnosti dávky. Vážicí stanice statická nebo pojízdná zdvihací pod zásobníky surovin Detailní archivace složení výrobku pro případné reklamace Náhrada nebo přidání komponenty, odložení rozpracované dávky Autonomní i síťový režim s navažováním na více místech

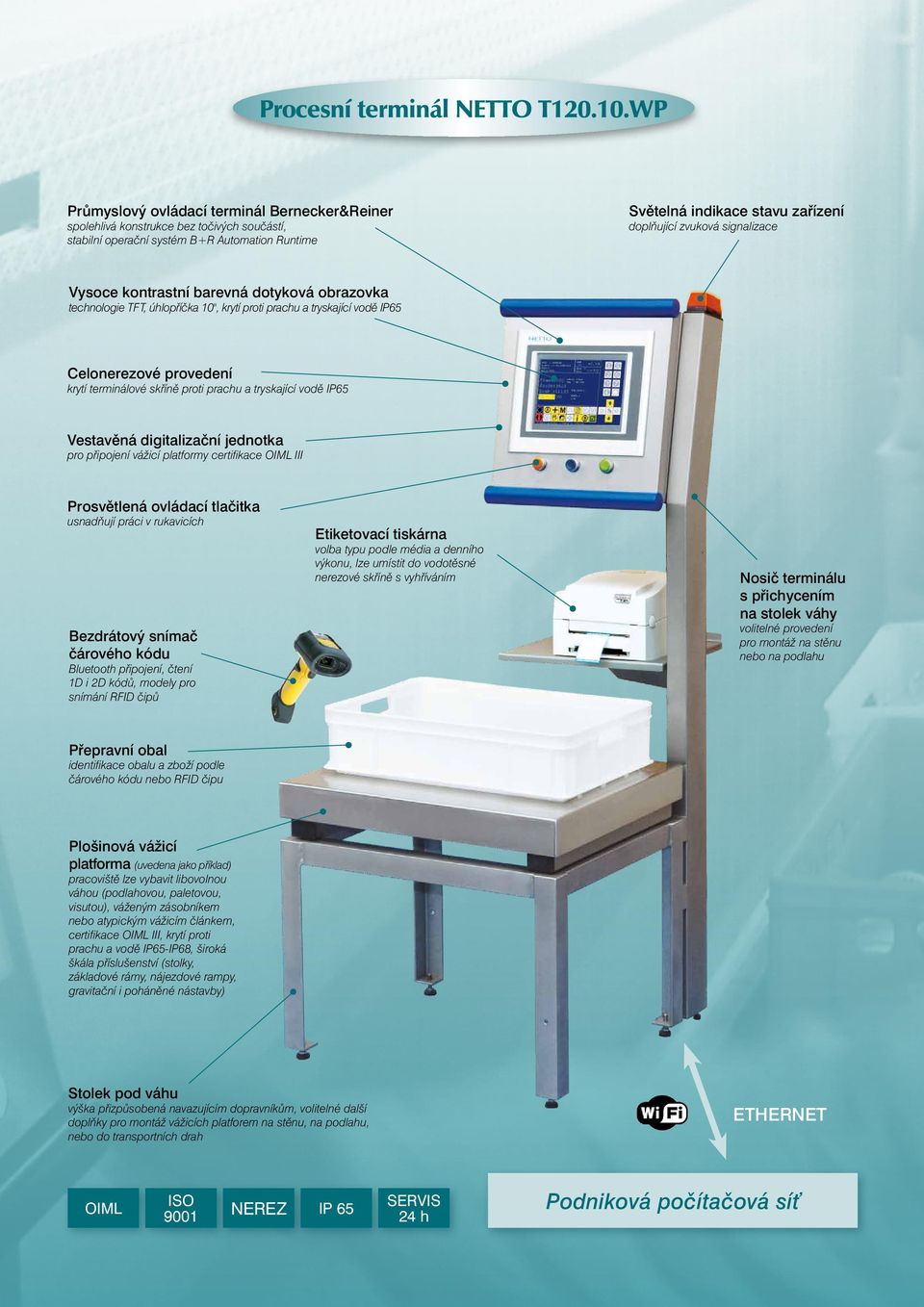

4 Procesní terminál NETTO T WP Průmyslový ovládací terminál Bernecker&Reiner spolehlivá konstrukce bez točivých součástí, stabilní operační systém B+R Automation Runtime Světelná indikace stavu zařízení doplňující zvuková signalizace Vysoce kontrastní barevná dotyková obrazovka technologie TFT, úhlopříčka 10", krytí proti prachu a tryskající vodě IP65 Celonerezové provedení krytí terminálové skříně proti prachu a tryskající vodě IP65 Vestavěná digitalizační jednotka pro připojení vážicí platformy certifikace OIML III Prosvětlená ovládací tlačitka usnadňují práci v rukavicích Bezdrátový snímač čárového kódu Bluetooth připojení, čtení 1D i 2D kódů, modely pro snímání RFID čipů Etiketovací tiskárna volba typu podle média a denního výkonu, lze umístit do vodotěsné nerezové skříně s vyhříváním Nosič terminálu s přichycením na stolek váhy volitelné provedení pro montáž na stěnu nebo na podlahu Přepravní obal identifikace obalu a zboží podle čárového kódu nebo RFID čipu Plošinová vážicí platforma (uvedena jako příklad) pracoviště lze vybavit libovolnou váhou (podlahovou, paletovou, visutou), váženým zásobníkem nebo atypickým vážicím článkem, certifikace OIML III, krytí proti prachu a vodě IP65-IP68, široká škála příslušenství (stolky, základové rámy, nájezdové rampy, gravitační i poháněné nástavby) Stolek pod váhu výška přizpůsobená navazujícím dopravníkům, volitelné další doplňky pro montáž vážicích platforem na stěnu, na podlahu, nebo do transportních drah ETHERNET OIML ISO 9001 NEREZ IP 65 SERVIS 24 h Podniková počítačová síť

5 PŘEHLED PROCESNÍCH TERMINÁLŮ Procesní terminály NETTO jsou základní komponentou určenou pro budování samostatných vážicích pracovišť i rozsáhlých vážicích systémů, které usnadňují evidenci pohybu surovin a zboží. Sortiment procesních terminálů a doplňků vyhovuje pro všechny průmyslové obory. Robustní průmyslové provedení s dotykovou obrazovkou může být doplněno prosvětlenými tlačítky. Vestavěné digitalizační jednotky usnadňují přímé připojení vážicích platforem. Součástí procesních terminálových pracovišť mohou být průmyslové váhy libovolného typu, dávkovací automaty s recepturovým řízením, identifikační systémy čárového kódu nebo RFID a další zařízení. Pracoviště lze rovněž napojit na dopravníkové systémy s vlastním řízením. TERMINÁL NETTO T WP SKLADY OZNAČOVÁNÍ EXPEDICE NÁKUP RECEPTURY Multifunkční průmyslový terminál s operačním systémem PLC. Bezdisková stanice (Thin Client) určená pro připojení k vážnímu serveru. Firmware pro periferní zařízení. Barevný displej 10.4 s dotykovým ovládáním Robustní prosvětlená tlačítka pro práci v rukavicích Digitalizační jednotka pro zpracování analogového signálu z tenzometrických snímačů Průmyslový operační systém B+R Automation Runtime (CF) Nerezové provedení, krytí proti prachu a tryskající vodě IP65 Doporučeno zejména pro potravinářské a chemické výrobní provozy. K dispozici i lakované provedení pro ostatní obory. TERMINÁL NETTO T WP SKLADY KONTROLA OZNAČOVÁNÍ RECEPTURY Výkonný průmyslový terminál na bázi PC. Konstrukce bez točivých částí, pasivní chlazení, data uložena v CF paměti. Vhodný pro autonomní i síťový provoz s vážním serverem. Barevný displej 10.4 s dotykovým ovládáním Robustní prosvětlená tlačítka pro práci v rukavicích Digitalizační jednotka pro zpracování analogového signálu z tenzometrických snímačů Stabilní operační systém Windows XP Embedded (CF) Nerezové provedení, krytí proti prachu a tryskající vodě IP65 Vhodné pro potravinářské a chemické výrobní provozy. K dispozici i lakované provedení pro ostatní obory NETTO T TERMINÁL NETTO T40.05.WP KONTROLA OZNAČOVÁNÍ Odolný průmyslový terminál na bázi PLC pro řízení technologických operací, které vyžadují rychlou odezvu. Vhodný pro autonomní i síťový provoz s vážním serverem. Monochromatický displej 5.7 s klávesnicí Digitalizační jednotka pro zpracování analogového signálu z tenzometrických snímačů Průmyslový operační systém B+R Automation Runtime (CF) Nerezové provedení, krytí proti prachu a tryskající vodě IP65 Určeno pro potravinářské a chemické výrobní provozy. K dispozici i lakované provedení zejména pro strojírenské obory.

6 Elektronické řízení výroby NETTOControl Elektronické řízení výroby NETTOControl zajišťuje propojení výrobních technologií a uzlů do jednotného systému dílenského řízení výrobních provozů. Systém NETTOControl převádí výrobní zařízení pod jednotnou správu nadřazeného výrobního informačního systému MES. Sjednocení datového rozhraní stávajících i nových technologických uzlů umožňuje operativní řízení nesourodých technologií. Systém NETTOControl pokrývá veškeré výrobní operace od nákupu surovin, výrobní provozy, balení a označování výrobků až po kontrolní a expediční systémy. PODNIKOVÝ INFORMAČNÍ SYSTÉM (ERP) VÝROBNÍ INFORMAČNÍ SYSTÉM (MES) ELEKTRONICKÉ ŘÍZENÍ VÝROBY NETTOCONTROL VÁŽNÍ SERVER ŘÍZENÍ TECHOLOGIÍ Mezi hlavní přínosy systému NETTOControl patří: Zcela bezpapírový systém řízení a evidence s plnou provázaností na podnikové informační systémy Evidence od příjmu surovin až po expedici hotových výrobků Efektivní nástroj pro podporu řízení jakosti ve výrobním procesu Zpětná i dopředná dosledovatelnost surovin, výrobků a technologických postupů v souladu se směrnicí EC č. 178/2002 Nepřetržitý 24 hodinových servis prostřednictvím rozsáhlé sítě regionálních servisních středisek NETTO Electronics s.r.o. Zastoupení firem SOEHNLE Professional GmbH & Co. VIBRA Shinko Denshi Co., Ltd. SNOWREX International Co., Ltd. EXCELL PRECISION Co., Ltd. ISHIDA Co., Ltd. Vážicí systémy pro výrobu, sklady a expedice Průmyslové váhy všech typů s rozsahy až do 100 t Laboratorní a analytické váhy Kompletní program lékařských vah Servisní zajištění na celém území ČR a SR Váhy - Balances - Waagen NETTO Electronics s. r. o. Malešická 2777/45a Praha 3 ( : sales@vahynetto.cz NETTO 05/2009
