1 Prezentace Divize Metalurgie

Historie ČZ a.s. 1919 Založena Jihočeská zbrojovka 1923 Původní výroba zbraně 1930 Výroba jízdních kol 1931 Výroba řetězů 1934 Výroba nástrojů 1935 Výroba motocyklů 1954 Výroba odlitků 1981 Výroba

2 Historie ČZ a.s Založena Jihočeská zbrojovka 1923 Původní výroba zbraně 1930 Výroba jízdních kol 1931 Výroba řetězů 1934 Výroba nástrojů 1935 Výroba motocyklů 1954 Výroba odlitků 1981 Výroba turbodmychadel 1988 Výroba převodovek pro osobní automobily Škoda-VW 1993 Privatizace společnosti ČZ Strakonice, a.s Společný podnik ČZ-TURBO-GAZ, Inc. v Rusku 1999 Výroba vysokozdvižných vozíků DESTA 2004 Převzetí majoritním akcionářem ČZ a.s. 2

Výroba převodovek pro osobní automobily Škoda-VW 1993 Privatizace společnosti ČZ Strakonice, a.s. 1995 Společný podnik ČZ-TURBO-GAZ, Inc.

3 Organizační schéma ČZ a.s. Valná hromada Dozorčí rada Představenstvo Kancelář generálního ředitele Generální ředitel Finanční ředitel Obchodní ředitel Technický ředitel Výrobní ředitel Divize Metalurgie Nástrojárna Slévárna Al Divize Slévárna litiny Divize AUTO Divize TURBO ČZ Řetězy, s.r.o. ČZ Strojírna, s.r.o. ČZ Gastro, s.r.o. ČZ-TURBO-GAZ, Inc. 3

Historie divize Slévárna Al Historie výroby odlitků v ČZ a.s. sahá až do samotného založení společnosti v roce 1919. Samostatná divize slévárna hliníku vznikla v roce 1954.

4 Historie divize Slévárna Al Historie výroby odlitků v ČZ a.s. sahá až do samotného založení společnosti v roce Samostatná divize slévárna hliníku vznikla v roce Díky dlouhodobé tradici sloužila slévárenská výroba postupně pro různá odvětví automobilového průmyslu jako je například výroba odlitků částí motorů či jejich komponentů. Divize Slévárna Al má v současné době na 160 vysoce kvalifikovaných zaměstnanců s dlouholetými profesními zkušenostmi Moderní strojní vybavení mimo jiné vysoce produktivní, plně robotizované pracoviště CLD 1600 t Nová technologie nízkotlakého lití stroj BPS 650 SX výrobce LPM Italy 4

Díky dlouhodobé tradici sloužila slévárenská výroba postupně pro různá odvětví automobilového průmyslu jako je například výroba odlitků částí motorů či

Historie Divize Nástrojárna Díky dlouhodobé tradici sloužila nástrojářská produkce postupně pro výrobu zbraní, jízdních kol, motocyklů, řetězů

Nástrojárna v současné době zaměstnává na 250 vysoce kvalifikovaných zaměstnanců s dlouhodobou profesní zkušeností.

5 Historie Divize Nástrojárna Díky dlouhodobé tradici sloužila nástrojářská produkce postupně pro výrobu zbraní, jízdních kol, motocyklů, řetězů a pro různá odvětví automobilového průmyslu, jako jsou například formy na skříně převodovek a turbodmychadel. Nástrojárna v současné době zaměstnává na 250 vysoce kvalifikovaných zaměstnanců s dlouhodobou profesní zkušeností m2 výrobní plochy moderní počítačové a strojní vybavení mimo jiné vysoce produkční kalící linku 2013 Byla vytvořena Divize Metalurgie sloučením dvou divizí Divize Slévárna hliníku a Divize Nástrojárna 5

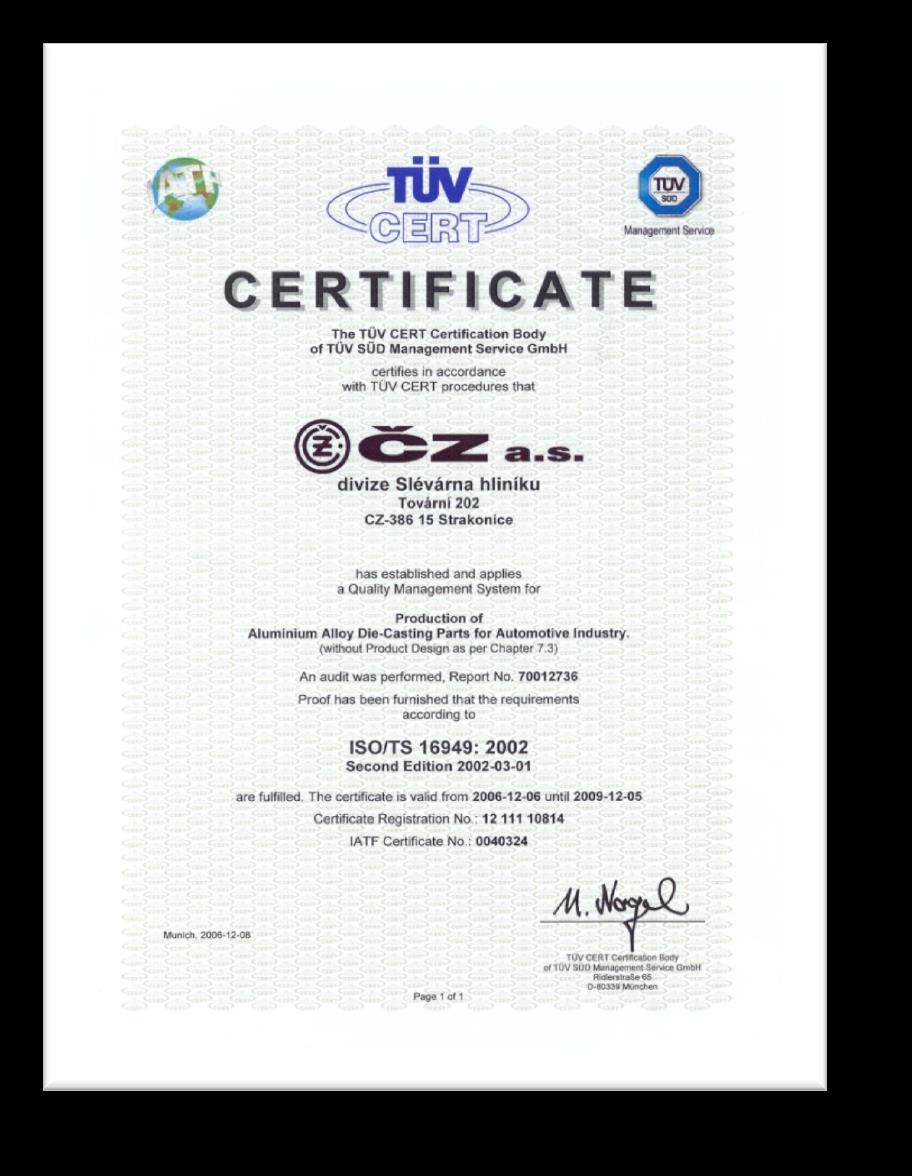

Certifikáty ČZ a.s., Divize Metalurgie je certifikovaná dle: ISO/ TS 16949:2009 ISO 9001:2008 ISO 14001:2004 Safe Enterprise V případě zájmu zákazníka ČZ a.s. Divize Metalurgie nástrojárna zajistí servis po celou dobu životnosti nástrojů.

6 Certifikáty ČZ a.s., Divize Metalurgie je certifikovaná dle: ISO/ TS 16949:2009 ISO 9001:2008 ISO 14001:2004 Safe Enterprise V případě zájmu zákazníka ČZ a.s. Divize Metalurgie nástrojárna zajistí servis po celou dobu životnosti nástrojů. Hlavní cíl ČZ a.s. Divize Metalurgie je spokojenost zákazníka, trvalá modernizaci a zlepšování výrobních technologií. 6

7 Výroba dílů v ČZ a.s. Návrhy na řešení designu částí týkajících se vyrobitelnosti odlitků Vývoj, konstrukce a zkoušky forem Odlévání dílů Dokončovací práce a opracování dílů Balení Doprava Příklad obrábění v ČZ a.s. Příklad formy vytvořené ČZ a.s. 7

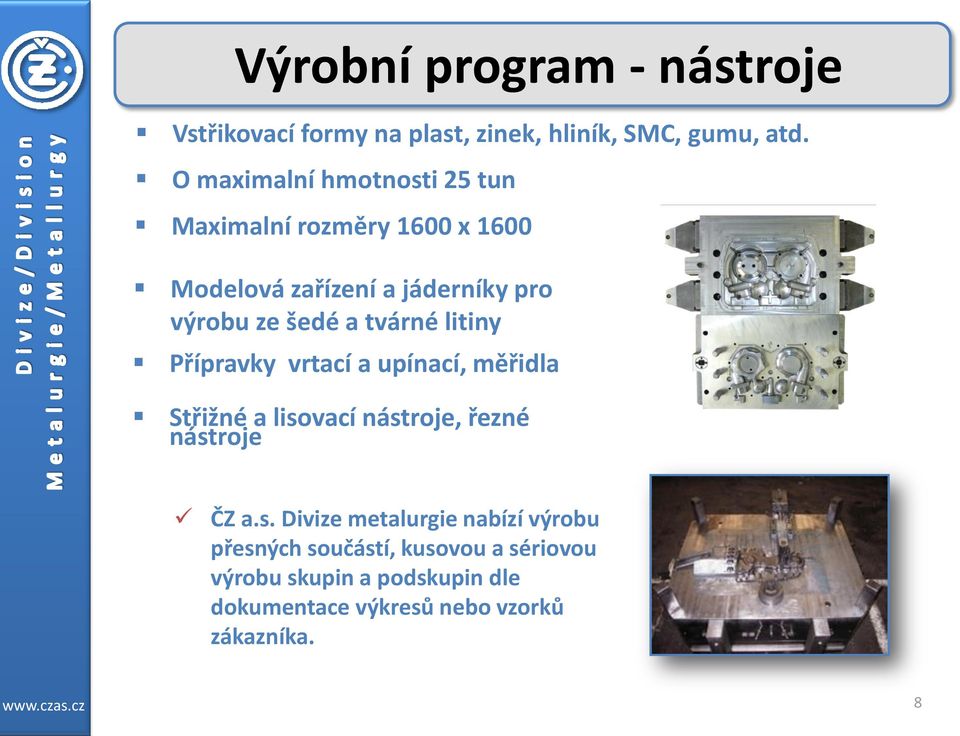

8 Výrobní program - nástroje Vstřikovací formy na plast, zinek, hliník, SMC, gumu, atd. O maximalní hmotnosti 25 tun Maximalní rozměry 1600 x 1600 Modelová zařízení a jáderníky pro výrobu ze šedé a tvárné litiny Přípravky vrtací a upínací, měřidla Střižné a lisovací nástroje, řezné nástroje ČZ a.s. Divize metalurgie nabízí výrobu přesných součástí, kusovou a sériovou výrobu skupin a podskupin dle dokumentace výkresů nebo vzorků zákazníka. 8

tvárné litiny Přípravky vrtací a upínací, měřidla Střižné a liso

Produkční program - nástroje Hlavní představitelé našich strojů: Elektroerozívní hloubička Horizontální vyvrtávačka Souřadnicová vyvrtávačka Drátová řezačka CNC obráběcí centrum Hlubokovrtací

9 Produkční program - nástroje Hlavní představitelé našich strojů: Elektroerozívní hloubička Horizontální vyvrtávačka Souřadnicová vyvrtávačka Drátová řezačka CNC obráběcí centrum Hlubokovrtací vyvrtávačka Technické možnosti Operace Maximalní rozměry Soustružení 360 x mm Broušení na kulato 300 x mm Broušení na plocho 700 x mm Frézování 3D x mm Frézování 5D 1800 x 2000 x 1100 mm Elektroerozíní řezání 350 x 250 mm Elektroerozívní obrábění 1650 x 1000 x 490 mm Dělové vrtání mm CNC soustruh Frézka portálová Vrtačka radiální Trojrozměrné měřidlo Bruska hrotová Slícovací stroj 3D měření 1500 x 800 x 700 mm 9

plocho 700 x 2 000 mm Frézování 3D 1 600 x 1 600 mm Frézování 5D 1800 x 2000 x 1100 mm Elektroerozíní řezání 350 x 250 mm Elektroerozívní obrábění 1650 x 1000 x

Produkční program - nástroje ZAKÁZKOVÁ KALÍRNA Kalení Žíhání Cementace Nitridace Nitrocementace Zlepšování LISOVÁNÍ PLASTŮ Návrhy a vývoj forem Zkoušení forem Výroba odlitků, včetně sušení

10 Produkční program - nástroje ZAKÁZKOVÁ KALÍRNA Kalení Žíhání Cementace Nitridace Nitrocementace Zlepšování LISOVÁNÍ PLASTŮ Návrhy a vývoj forem Zkoušení forem Výroba odlitků, včetně sušení granulátu Submontáž a montáž dílů Polepování dílů Kalící linka SOLO Solotherm /110 Šachtová žíhací pec do 700 C Zajištění rovnání a pískování Lis Demag Plastik Group Ergotech Extra

granulátu Submontáž a montáž dílů Polepování dílů Kalící linka SOLO Solotherm 203 60/110

11 Produkční program - lití Odlitky ze slitin Al odlévané pod tlakem Váha odlitků 0,1-8 kg Zajišťované slitiny : EN AC DIN 226 EN AC DIN

Produkční program - lití Odlitky ze slitin Al - technologie nízkotlakého lití Včetně tepelného zpracování T4 a T6 v průběžné kalící lince U odlitků s pískovými jádry

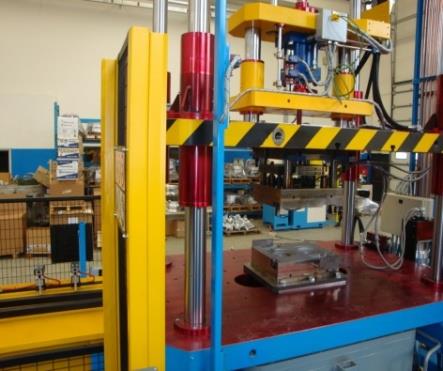

12 Produkční program - lití Odlitky ze slitin Al - technologie nízkotlakého lití Včetně tepelného zpracování T4 a T6 v průběžné kalící lince U odlitků s pískovými jádry zajišťujeme jejich výrobu v rámci ČZ a.s. metodou Croning nebo externím nákupem metodou Cold Box Zajišťované slitiny: AlSi5Cu3 AlSi12(b) Jiné slitiny dle požadavku zákazníka 12

zajišťujeme jejich výrobu v rámci ČZ a.s.

13 Tlakové licí stroje: 3 x CLH 400 t Výroba představitelé strojů 1 x DAK 500S FRECH 7 x CLH 630 t 1 x plně robotizovaný vč. ostřihu 1 x polo-automatický (postřikový robot) 1 x DAK 880 FRECH plně robotizovaný vč. ostřihu 1 x CLD 1600 t plně robotizovaný vč. ostřihu Tlakové stroje jsou od výrobců: Frech, Hydac, DEL, Snina Nízkotlaký licí stroj: 3 x BPS 650 SX výrobce LPM Italy Ostřihovací lisy: SOL 10 SOL 26 CNOS 16 LHS 15B Rozsah 10t 30 t 13

ostřihu 1 x CLD 1600 t plně robotizovaný vč.

Kapacitní možnosti CLD 1600 533 t/rok DAK 880 Frech 260 t/rok CLH 630 1

14 Kapacitní možnosti CLD t/rok DAK 880 Frech 260 t/rok CLH t/rok CLH t/rok BPS 650 SX 430 t/rok DAK 500S Frech 178 t/rok 14

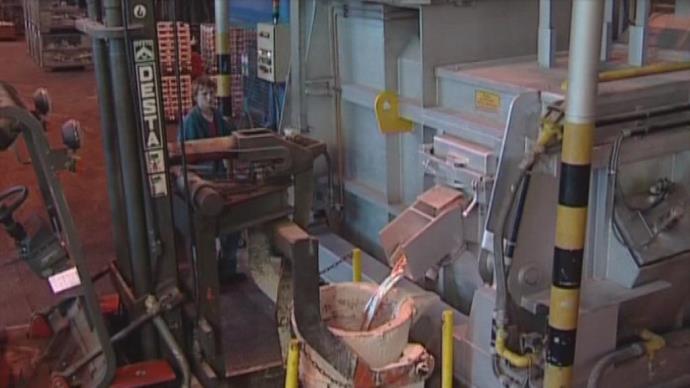

15 Vybavení tavírny Plynová tavící pec STRIKO dvoukomorová výkon 1.000kg/h udržovací prostor 2.000kg pro tavení slitiny EN AC Plynová tavící pec STRIKO dvoukomorová výkon 750kg/h udržovací prostor 1.500kg pro tavení slitiny EN AC Elektrická odporová tavící pec ELSKLO výkon 180kg/h + 290kg/h udržovací prostor 600kg kg pro tavení slitin pro nízkotlaké lití Odplyňovací zařízení na bázi dusíku 15

16 Dokončovací technologie Základní opracování: 2 x závitořezy 2 x stojanové vrtačky Apretace bubnová pračka omílání omílací zařízení Rössler tryskání závěsný tryskač SPH Disa bubnový tryskač PTB Disa 16

pračka omílání omílací zařízení Rössler tryskání

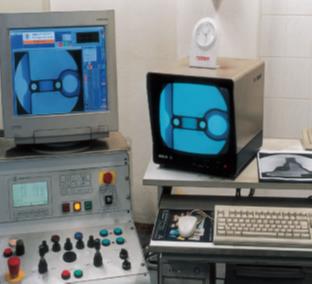

Podpora kvality výroby Kontrola chemického složení Spectrolab Kontrola DICH Indexu (naplynění taveniny) RTG rentgen televizní řetězec Rich.

17 Podpora kvality výroby Kontrola chemického složení Spectrolab Kontrola DICH Indexu (naplynění taveniny) RTG rentgen televizní řetězec Rich.Seifert 160 kv 4 ma 3D měřidlo Zeiss Contura G2 Carl Zeiss-software Calypso a Holos Možnost měření dle 3D modelu Podpora řízení kvality CAQ Palstat software Zavedené standardy automobilového průmyslu APQP, PPAP, VDA 2, G8D, FMEA, SPC 17

Seifert 160 kv 4 ma 3D měřidlo Zeiss Contura G2 Carl Zeiss-software Calypso a Holos Možnost

Servis zákazníkům Divize zajišťuje obchodní a výrobní pomoc v rámci ČZ a.s. s výrobou formy a následného opracování hliníkových odlitků (Divize Auto).

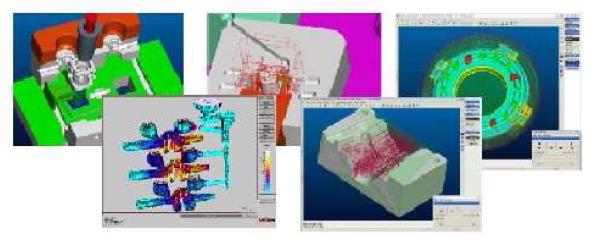

18 Servis zákazníkům Divize zajišťuje obchodní a výrobní pomoc v rámci ČZ a.s. s výrobou formy a následného opracování hliníkových odlitků (Divize Auto). Pro dodání Vámi požadovaných dílů nám postačí zadat výkres či model odlitku v následujících formátech a vše ostatní již zařídíme my! CAD VERZE INTERFACE CATIA V5 20 Catpart, model, igs Creo 2.0 prt, stp, igs VariCAD dxf, igs, dwb 18

formátech a vše ostatní již zařídíme my!

Reference Díky dlouhodobým zkušenostem, moderní výrobní a měřící technologii a v neposlední řadě možnosti výroby nářadí pro odlitky a jejich následného obrábění přímo ve společnosti nabízíme vysokou

19 Reference Díky dlouhodobým zkušenostem, moderní výrobní a měřící technologii a v neposlední řadě možnosti výroby nářadí pro odlitky a jejich následného obrábění přímo ve společnosti nabízíme vysokou kvalitu v krátkých termínech a přijatelných cenách. O této skutečnosti svědčí dlouhá řada jak tuzemských, tak i zahraničních zákazníků. Mezi nimi jsou například: Škoda Auto Spindelfabrik Süssen Aisin Písek Rieter GER, CZE Mubea Žebrák Isolit Bravo CCN France Dura Automotive John Deere Benteler 19

cenách. O této skutečnosti svědčí dlouhá řada jak tuzemských, tak i zahraničních zákazníků.

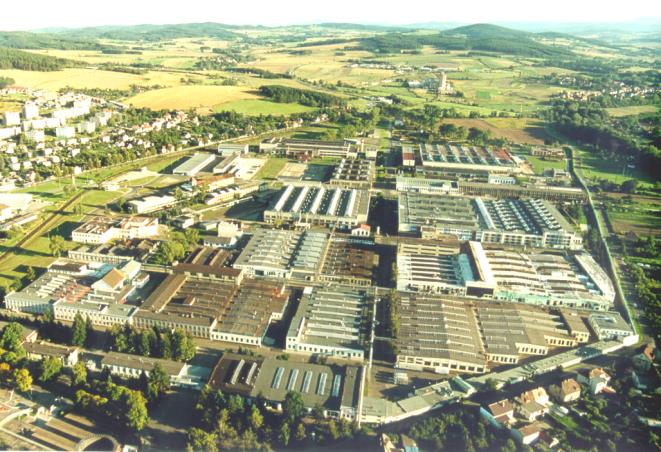

20 Sídlo společnosti: Adresa ČZ a.s. Praha 5, Sluneční náměstí č. p. 2540/5 PSČ: IČO: Společnost je zapsána v obchodním rejstříku u Pražského městského soudu Výrobní závod: ČZ a.s. Divize Metalurgie Tovární 202 CZ Strakonice 20

obchodním rejstříku u Pražského městského soudu Výrobní

21 Kontakt vedoucí Obchodního odboru Ing. Přemysl Papež Tel.: Fax: Slévárna Al Obchodní oddělení Pavel Švihovec Tel.: Nástrojárna Obchodní oddělení Lukáš Fuščič Tel.:
