Historie ČZ a.s. ČZ a.s., divize Turbo

Transkript

1

2 Historie ČZ a.s Založena pod jménem Jihočeská zbrojovka 1923 Výroba malých zbraní 1930 Výroba jízdních kol 1931 Výroba řetězů 1934 Výroba nářadí 1935 Výroba motocyklů 1954 Výroba odlitků 1981 Výroba turbodmychadel 1988 Výroba převodovek pro Škoda-VW osobní automobily 1993 Privatizace společnosti ČZ Strakonice, a.s Spojení ČZ-TURBO-GAZ, Inc. v Rusku 1999 Výroba vysokozdvižných vozíků DESTA 2004 Převzetí společnosti většinovým vlastníkem ČZ a.s. ČZ a.s., divize Turbo

3 Organizační schéma ČZ a.s. Valná hromada Dozorčí rada Představenstvo Předseda představenstva Finanční ředitelka Obchodní ředitel Technický ředitel Vrchní ředitel Divize Metalurgie Divize Slévárna litiny Divize AUTO Divize TURBO ČZ Řetězy, s.r.o. ČZ Strojírna, s.r.o. ČZ Gastro, s.r.o. ČZ-TURBO-GAZ, Inc. ČZ a.s., divize Turbo

4 Historie Divize Turbo 1976 Licenční smlouva s KKK (Německo) pro K27 a K36 turbodmychadla 1980 Start výroby turbodmychadel 1986 Vypršení licenční smlouvy bez závazků 1993 Založení Divize Turbo 1994 Start sériové výroby turbodmychadel C Certifikace ISO První dodávky pro společnost John Deere 2004 Certifikace ISO Představení CZ VTG Turbo 2006 Titul Dodavatel roku udělen společností John Deere 2008 Představení turbodmychadla C09 pro 1 l až 3 l motory 2009 Start sériové výroby pro společnost AGCO Sisu Power Představení turbodmychadla C31, C32 pro 9 l až 13 l motory 2017 ISO/TS ČZ a.s., divize Turbo

5 Základní údaje Vývoj a výroba turbodmychadel pro motory o výkonu kw Typ K2, K3 (původně licencovaný KKK) NWG, WG, VTG Typ C1 (vlastní vývoj a konstrukce) WG, NWG, VTG Roční výrobní kapacita ks/rok Počet zaměstnanců 151 Celkový podíl na výrobě 28,7 % Export 93 % ČZ a.s., divize Turbo

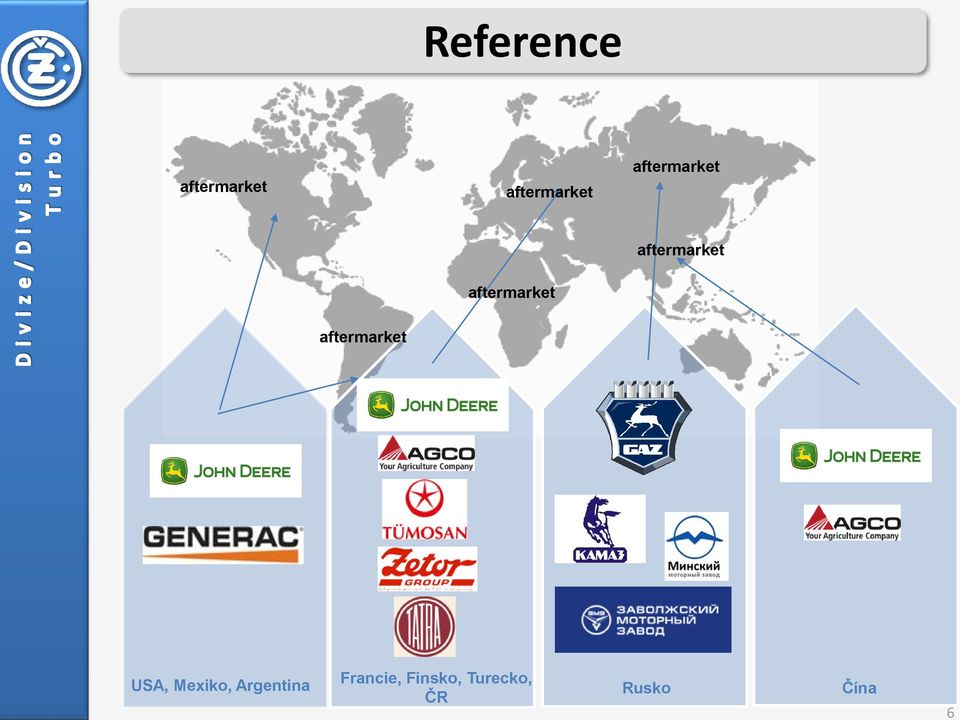

6 Reference aftermarket aftermarket aftermarket aftermarket aftermarket aftermarket USA, Mexiko, Argentina Francie, Finsko, Turecko, ČR Rusko Čína 6

7 Světový prodej RPD Engeneering Inc. Detroit, Michigan Export do Ameriky ČZ a.s, divize Turbo Strakonice, Česká republika Export do Evropy a zbytku světa J/V ČZ-Turbo-GAZ Nižnyj Novgorod, Rusko Export do JAMZ, GAZ, PAZ, Kamaz, AMZ, VTZ, ZMZ Montážní oblast Peking, Čína Wuxi, Dalianu, Kunmingu

8 Certifikáty ČZ a.s., Divize Turbo je certifikována podle: ISO 9001:2008 ISO 14001:2004 Bezpečný podnik Kvalitativní cíl: certifikační audit pro TS : ČZ a.s., divize Turbo

9 Finanční indikátory V tis. CZK Obrat V % z celkového obratu CZ a.s. 54,4 % 51,1 % 53,7 % Tuzemský prodej Export ČZ a.s., divize Turbo

10 Výrobní spektrum Turbodmychadla pro spalovací motory komerčních naftových vozidel Možnosti: Regulované / neregulované TD Vodou chlazené ložiskové skříně Vodou chlazené turbínové skříně Kompresory s recirkulační drážkou Turbinové skříně s pevnou geometrií Turbinové skříně s variabilní geometrií Více než 30 typů kompresorových charakteristik Více než 30 typů turbínových charakteristik ČZ a.s., divize Turbo

11 Objem motoru (litry) Výrobní spektrum C 09, 10 C 12, 13, 14, 15 C 23, K27 C 31, 32 K36 Sériová výroba Výkon motoru na výstupu (kw) Příprava sériové výroby ČZ a.s., divize Turbo

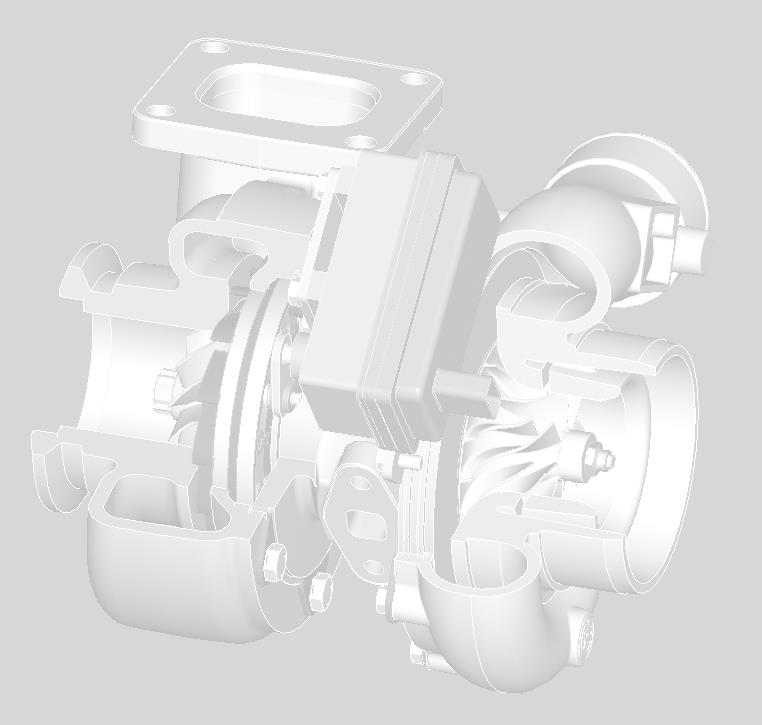

12 Výrobní spektrum ČZ a.s., divize Turbo

13 Vývoj Moderní vývojové metody (Pro Engineer, Ansys (Bladegen, CFX, Fluent, ), MSC (Fatigue, Patran Nasran, )) Úzká součinnost se zákazníky při přizpůsobování turbodmychadel na motor (rozměrová a tepelná dynamika) Prototypování kompresorových a turbínových kol Spolupráce se špičkovými vědeckými pracovišti v ČR Vývoj turbodmychadel zajišťuje dosažení požadovaných emisních limitů Bezmotorová zkušební lavice pro testování turbodmychadel ČZ a.s., divize Turbo

14 Vývoj produktů Požadavek na vývoj Procesní požadavek Model motoru Termodynamika Zákazník Marketing Řešení designu Materiálová a LCF analýza Kalkulace Dynamická analýza hřídele, kol a ložisek Prototypová kola CNC 5-ti osá Realizace prototypu Prototypový workshop Prototypy turbinové a ložiskové skříně Testování Laboratoř pro materiál Prototyp kompresorové skříně Dokumentace Prototypové nářadí Interně ČZ a.s. Externě ČZ a.s. ČZ a.s., divize Turbo

15 ČZ a.s., divize Turbo Validace a ověřování PV&V Analýza teploty a teplotní šok Těsnění a simulace úniku oleje Charakteristika turbíny ČZ Strakonice a.s. Turbo Division Oil flow. 4,0 [ lmin -1 ] Charakteristika kompresoru PV&V 2,5 Proudění 2,0 oleje 3,5 Qoil 3,0 1,5 1,0 Standard conditions: n Td= min -1 T 3 = 723 K m T=m D measuring time - 2min radial bearing thrust bearing oil viscosity SAE 20W/20 0,5 0, toil [ o C] Date of issue: Designed by: Approved by: File: Ing. Havelka Ing. Havelka Průtok oleje TD ČZ (C1,K2,K3).XLS Bezpečnostní test Vibrace 3,50 3,00 2,50 [mm/s] Frekvenční (souběhová) analýza TD C14 A C15 C14 bez dovyvážení C14 dovyvážen C WAS bez korekce 2,00 Limit Simulace problémů 1,50 1,00 0,50 0, n TD [Hz]

16 Chování turbodmychadla na motoru Vibrace turbodmychadla Teplota Výkonová a kroutící křivka motoru Vliv motoru na těsnost turbodmychadla Mt (Nm) 340 g e (g/kwh) original TC (FG) K27 WG 3064G / K27 VTG 3064G / w11, engine speed (rpm) ČZ a.s., divize Turbo

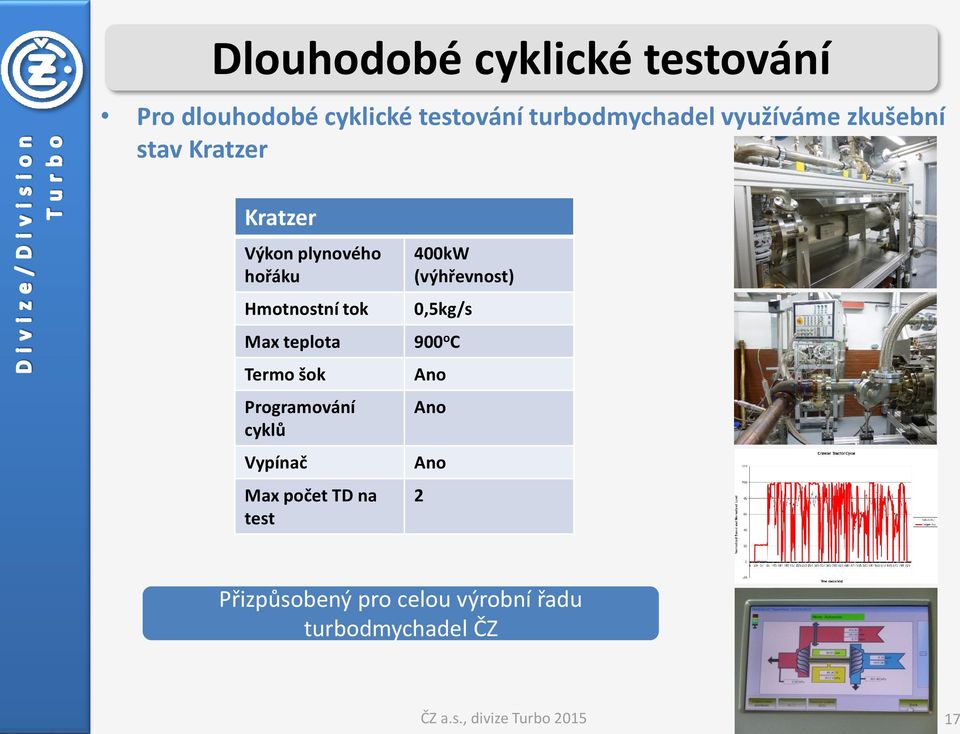

17 Dlouhodobé cyklické testování Pro dlouhodobé cyklické testování turbodmychadel využíváme zkušební stav Kratzer Kratzer Výkon plynového hořáku Hmotnostní tok Max teplota Termo šok Programování cyklů Vypínač Max počet TD na test 400kW (výhřevnost) 0,5kg/s 900 o C Ano Ano Ano 2 Přizpůsobený pro celou výrobní řadu turbodmychadel ČZ ČZ a.s., divize Turbo

18 Nabízíme Využití moderních vývojových metod (Pro Engineer, Ansys, MSC (LCF a HCF). Spolupráce s vedoucími výzkumnými institucemi v České republice. Dlouhodobé zkoušky (zkušební stav Kratzer). Úzká spolupráce se zákazníky při unifikaci turbodmychadel. Moderní výrobní technologie, např. SCHENCK, KUKA, HERMLE atd. Prototypování kompresorových a turbínových kol pomocí 5-ti osého opracování. Výroba frézovaných kompresorových kol pomocí 5-ti osého opracování. Pro každý díl minimálně 2 celosvětoví dodavatelé. Neustálé zlepšování celého procesu podle filozofie KAIZEN. ČZ a.s., divize Turbo

19 Kde nás najdete Sídlo společnosti: ČZ a.s. Sluneční náměstí 2540/5 CZ Praha 5 GPS: 50, N 14, E Výrobní závod: ČZ a.s. Divize Turbo Tovární 202 CZ Strakonice GPS: 49, N 13, E ČZ a.s., divize Turbo

20 Kontakty ČZ a.s. Divize Turbo Tovární 202 CZ Strakonice Ředitel divize Ing. Nils Brejaart Tel.: Vedoucí obchodního oddělení Bc. Luboš Parkos Tel. : ČZ a.s., divize Turbo
