Vertikální a horizontální dělící přístroje typ VT W

Transkript

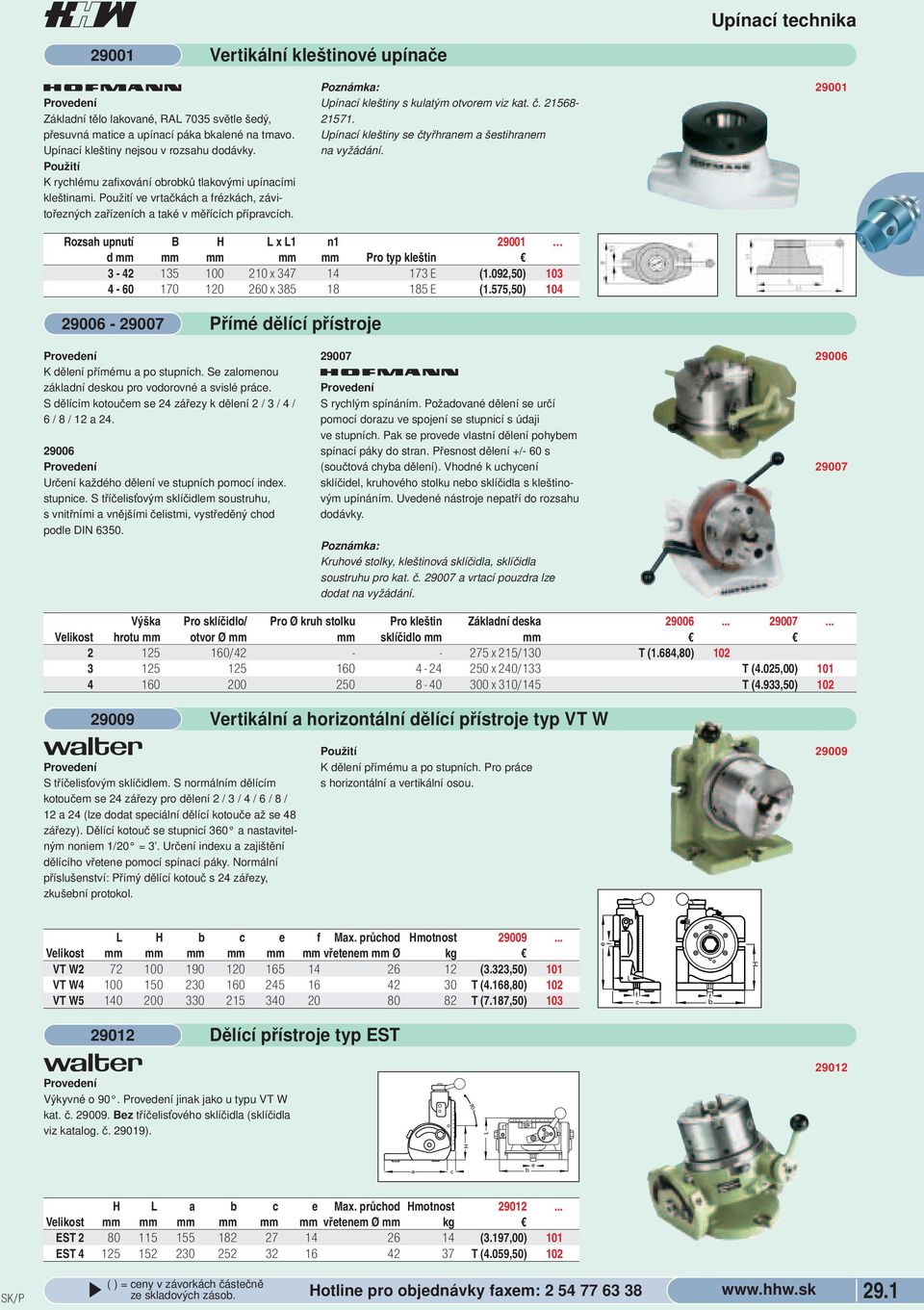

1 f ß Základní tělo lakované, RAL 7035 světle šedý, přesuvná matice a upínací páka bkalené na tmavo. Upínací kleštiny nejsou v rozsahu dodávky. K rychlému zafixování obrobků tlakovými upínacími kleštinami. ve vrtačkách a frézkách, závitořezných zařízeních a také v měřících přípravcích. Vertikální kleštinové upínače Upínací kleštiny s kulatým otvorem viz kat. č Upínací kleštiny se čtyřhranem a šestihranem na vyžádání. Upínací technika Rozsah upnutí B H L x L1 n d mm mm mm mm mm Pro typ kleštin x E (1.092,50) x E (1.575,50) Přímé dělící přístroje K dělení přímému a po stupních. Se zalomenou základní deskou pro vodorovné a svislé práce. S dělícím kotoučem se 24 zářezy k dělení 2 / 3 / 4 / 6 / 8 / 12 a Určení každého dělení ve stupních pomocí index. stupnice. S tříčelisťovým sklíčidlem soustruhu, s vnitřními a vnějšími čelistmi, vystředěný chod podle DIN S rychlým spínáním. Požadované dělení se určí pomocí dorazu ve spojení se stupnicí s údaji ve stupních. Pak se provede vlastní dělení pohybem spínací páky do stran. Přesnost dělení +/- 60 s (součtová chyba dělení). Vhodné k uchycení sklíčidel, kruhového stolku nebo sklíčidla s kleštinovým upínáním. Uvedené nástroje nepatří do rozsahu dodávky. Kruhové stolky, kleštinová sklíčidla, sklíčidla soustruhu pro kat. č a vrtací pouzdra lze dodat na vyžádání Výška Pro sklíčidlo/ Pro Ø kruh stolku Pro kleštin Základní deska Velikost hrotu mm otvor Ø mm mm sklíčidlo mm mm / x 215/130 T (1.684,80) x 240/133 T (4.025,00) x 310/145 T (4.933,50) Vertikální a horizontální dělící přístroje typ VT W S tříčelisťovým sklíčidlem. S normálním dělícím kotoučem se 24 zářezy pro dělení 2 / 3 / 4 / 6 / 8 / 12 a 24 (lze dodat speciální dělící kotouče až se 48 zářezy). Dělící kotouč se stupnicí 360 a nastavitelným noniem 1/20 = 3. Určení indexu a zajištění dělícího vřetene pomocí spínací páky. Normální příslušenství: Přímý dělící kotouč s 24 zářezy, zkušební protokol. K dělení přímému a po stupních. Pro práce s horizontální a vertikální osou. L H b c e f Max. průchod Hmotnost Velikost mm mm mm mm mm mm vřetenem mm Ø kg VT W (3.323,50) 101 VT W T (4.168,80) 102 VT W T (7.187,50) 103 e L f c b f H H H H H Výkyvné o 90. jinak jako u typu VT W kat. č Bez tříčelisťového sklíčidla (sklíčidla viz katalog. č ). Dělící přístroje typ EST H L a c b e H L a b c e Max. průchod Hmotnost Velikost mm mm mm mm mm mm vřetenem Ø mm kg EST (3.197,00) 101 EST T (4.059,50) 102 Hotline pro objednávky faxem:

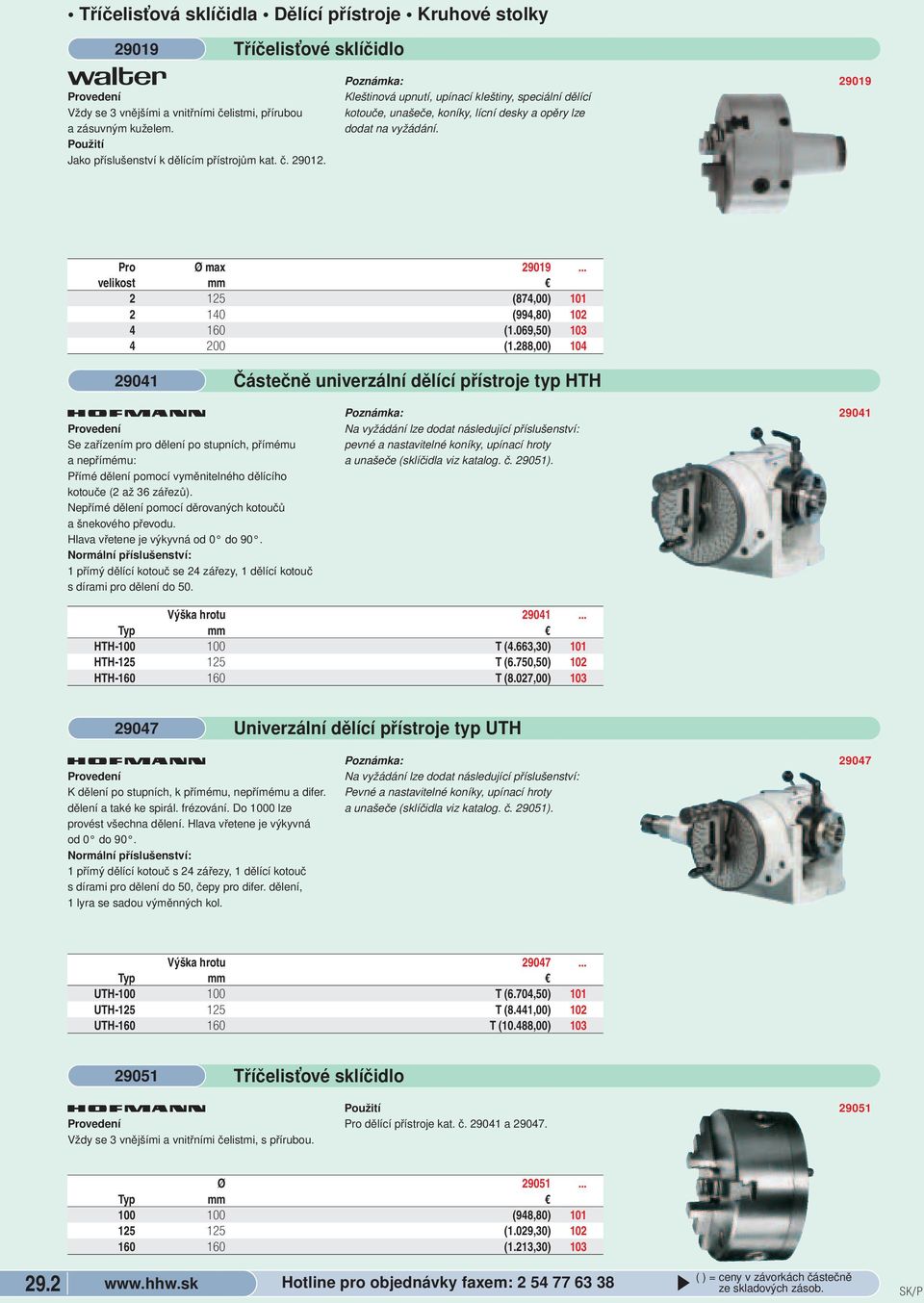

2 Tříčelisťová sklíčidla Dělící přístroje Kruhové stolky Tříčelisťové sklíčidlo Vždy se 3 vnějšími a vnitřními čelistmi, přírubou a zásuvným kuželem. Jako příslušenství k dělícím přístrojům kat. č Kleštinová upnutí, upínací kleštiny, speciální dělící kotouče, unašeče, koníky, lícní desky a opěry lze dodat na vyžádání Pro Ø max velikost mm (874,00) (994,80) (1.069,50) (1.288,00) Se zařízením pro dělení po stupních, přímému a nepřímému: Přímé dělení pomocí vyměnitelného dělícího kotouče (2 až 36 zářezů). Nepřímé dělení pomocí děrovaných kotoučů a šnekového převodu. Hlava vřetene je výkyvná od 0 do 90. Normální příslušenství: 1 přímý dělící kotouč se 24 zářezy, 1 dělící kotouč s dírami pro dělení do 50. Částečně univerzální dělící přístroje typ HTH Na vyžádání lze dodat následující příslušenství: pevné a nastavitelné koníky, upínací hroty a unašeče (sklíčidla viz katalog. č ) Výška hrotu HTH T (4.663,30) 101 HTH T (6.750,50) 102 HTH T (8.027,00) K dělení po stupních, k přímému, nepřímému a difer. dělení a také ke spirál. frézování. Do 1000 lze provést všechna dělení. Hlava vřetene je výkyvná od 0 do 90. Normální příslušenství: 1 přímý dělící kotouč s 24 zářezy, 1 dělící kotouč s dírami pro dělení do 50, čepy pro difer. dělení, 1 lyra se sadou výměnných kol. Univerzální dělící přístroje typ UTH Na vyžádání lze dodat následující příslušenství: Pevné a nastavitelné koníky, upínací hroty a unašeče (sklíčidla viz katalog. č ) Výška hrotu UTH T (6.704,50) 101 UTH T (8.441,00) 102 UTH T (10.488,00) Vždy se 3 vnějšími a vnitřními čelistmi, s přírubou. Tříčelisťové sklíčidlo Pro dělící přístroje kat. č a Ø (948,80) (1.029,30) (1.213,30) Hotline pro objednávky faxem:

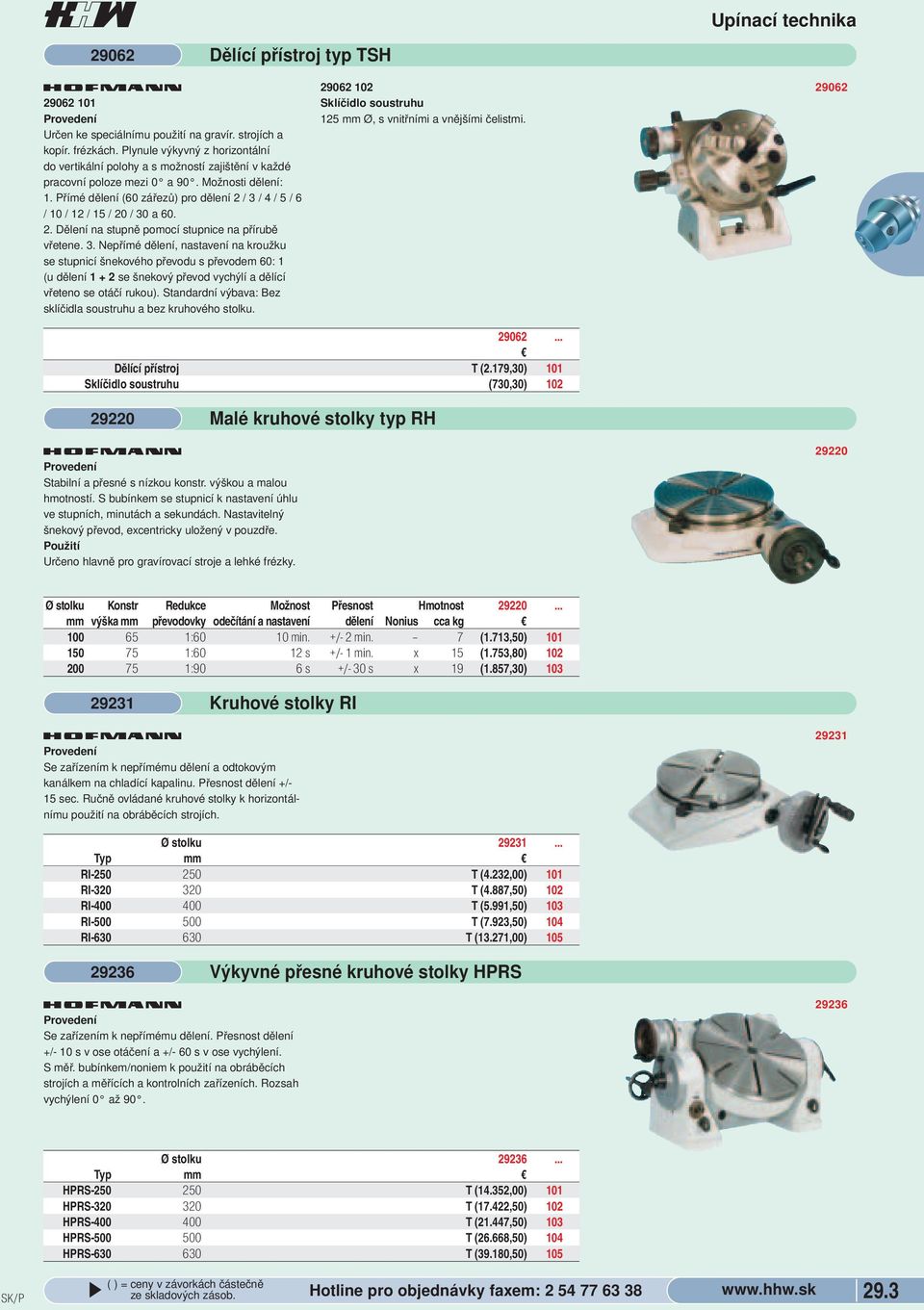

3 ß Dělící přístroj typ TSH Určen ke speciálnímu použití na gravír. strojích a kopír. frézkách. Plynule výkyvný z horizontální do vertikální polohy a s možností zajištění v každé pracovní poloze mezi 0 a 90. Možnosti dělení: 1. Přímé dělení (60 zářezů) pro dělení 2 / 3 / 4 / 5 / 6 / 10 / 12 / 15 / 20 / 30 a Dělení na stupně pomocí stupnice na přírubě vřetene. 3. Nepřímé dělení, nastavení na kroužku se stupnicí šnekového převodu s převodem 60: 1 (u dělení se šnekový převod vychýlí a dělící vřeteno se otáčí rukou). Standardní výbava: Bez sklíčidla soustruhu a bez kruhového stolku Sklíčidlo soustruhu 125 mm Ø, s vnitřními a vnějšími čelistmi. Upínací technika Dělící přístroj T (2.179,30) 101 Sklíčidlo soustruhu (730,30) Stabilní a přesné s nízkou konstr. výškou a malou hmotností. S bubínkem se stupnicí k nastavení úhlu ve stupních, minutách a sekundách. Nastavitelný šnekový převod, excentricky uložený v pouzdře. Určeno hlavně pro gravírovací stroje a lehké frézky. Malé kruhové stolky typ RH Ø stolku Konstr Redukce Možnost Přesnost Hmotnost mm výška mm převodovky odečítání a nastavení dělení Nonius cca kg :60 10 min. +/- 2 min. 7 (1.713,50) :60 12 s +/- 1 min. x 15 (1.753,80) :90 6 s +/- 30 s x 19 (1.857,30) Kruhové stolky RI Se zařízením k nepřímému dělení a odtokovým kanálkem na chladící kapalinu. Přesnost dělení +/- 15 sec. Ručně ovládané kruhové stolky k horizontálnímu použití na obráběcích strojích Ø stolku RI T (4.232,00) 101 RI T (4.887,50) 102 RI T (5.991,50) 103 RI T (7.923,50) 104 RI T (13.271,00) Se zařízením k nepřímému dělení. Přesnost dělení +/- 10 s v ose otáčení a +/- 60 s v ose vychýlení. S měř. bubínkem/noniem k použití na obráběcích strojích a měřících a kontrolních zařízeních. Rozsah vychýlení 0 až 90. Výkyvné přesné kruhové stolky HPRS Ø stolku HPRS T (14.352,00) 101 HPRS T (17.422,50) 102 HPRS T (21.447,50) 103 HPRS T (26.668,50) 104 HPRS T (39.180,50) 105 Hotline pro objednávky faxem:

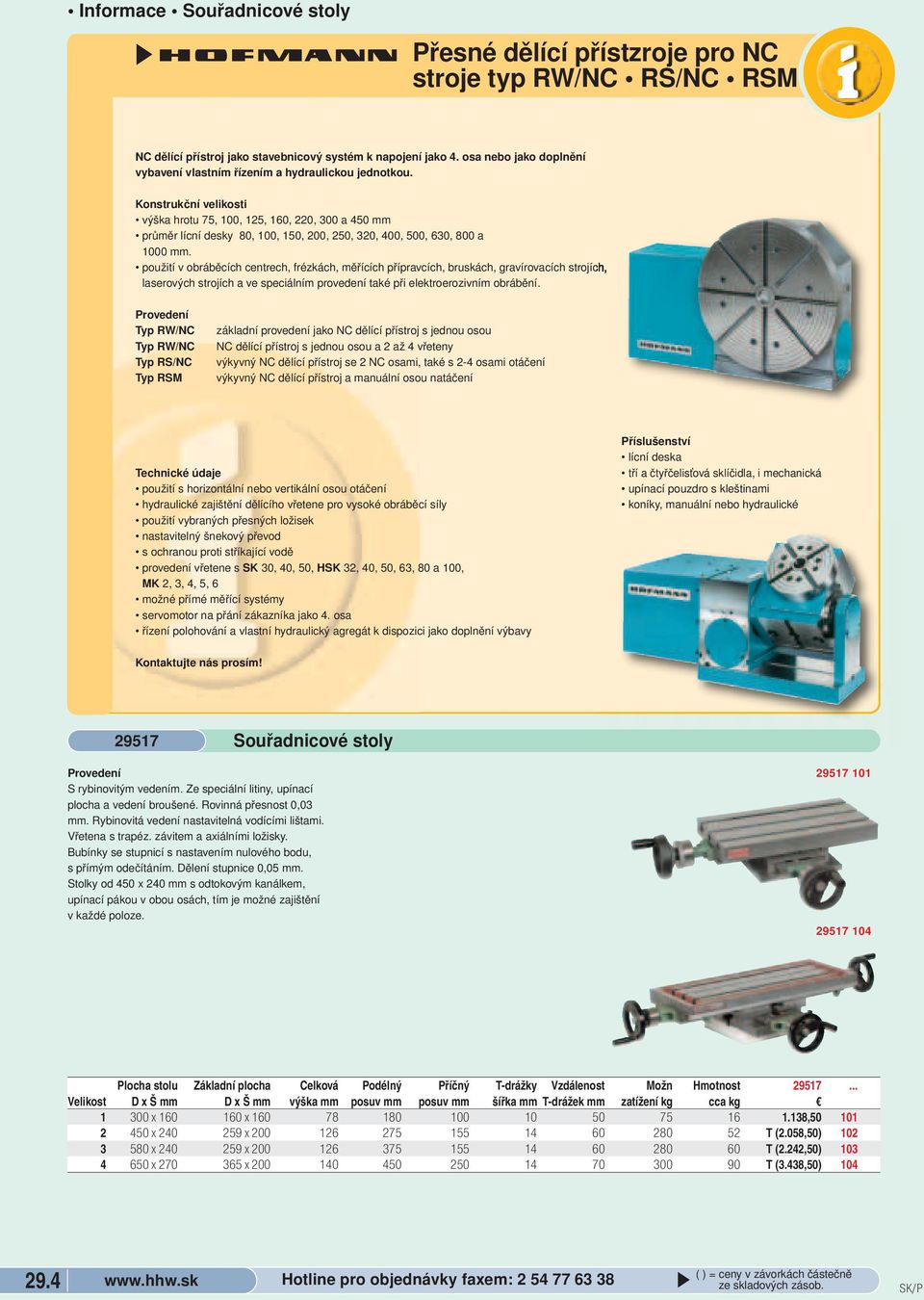

4 Informace Souřadnicové stoly. Přesné dělící přístzroje pro NC stroje typ RW/NC RS/NC RSM NC dělící přístroj jako stavebnicový systém k napojení jako 4. osa nebo jako doplnění vybavení vlastním řízením a hydraulickou jednotkou. Konstrukční velikosti výška hrotu 75, 100, 125, 160, 220, 300 a 450 mm průměr lícní desky 80, 100, 150, 200, 250, 320, 400, 500, 630, 800 a 1000 mm. použití v obráběcích centrech, frézkách, měřících přípravcích, bruskách, gravírovacích strojích, laserových strojích a ve speciálním provedení také při elektroerozivním obrábění. Typ RW/NC Typ RW/NC Typ RS/NC Typ RSM základní provedení jako NC dělící přístroj s jednou osou NC dělící přístroj s jednou osou a 2 až 4 vřeteny výkyvný NC dělící přístroj se 2 NC osami, také s 2-4 osami otáčení výkyvný NC dělící přístroj a manuální osou natáčení Technické údaje použití s horizontální nebo vertikální osou otáčení hydraulické zajištění dělícího vřetene pro vysoké obráběcí síly použití vybraných přesných ložisek nastavitelný šnekový převod s ochranou proti stříkající vodě provedení vřetene s SK 30, 40, 50, HSK 32, 40, 50, 63, 80 a 100, MK 2, 3, 4, 5, 6 možné přímé měřící systémy servomotor na přání zákazníka jako 4. osa řízení polohování a vlastní hydraulický agregát k dispozici jako doplnění výbavy Příslušenství lícní deska tří a čtyřčelisťová sklíčidla, i mechanická upínací pouzdro s kleštinami koníky, manuální nebo hydraulické Kontaktujte nás prosím! Souřadnicové stoly S rybinovitým vedením. Ze speciální litiny, upínací plocha a vedení broušené. Rovinná přesnost 0,03 mm. Rybinovitá vedení nastavitelná vodícími lištami. Vřetena s trapéz. závitem a axiálními ložisky. Bubínky se stupnicí s nastavením nulového bodu, s přímým odečítáním. Dělení stupnice 0,05 mm. Stolky od 450 x 240 mm s odtokovým kanálkem, upínací pákou v obou osách, tím je možné zajištění v každé poloze Plocha stolu Základní plocha Celková Podélný Příčný T-drážky Vzdálenost Možn Hmotnost Velikost D x Š mm D x Š mm výška mm posuv mm posuv mm šířka mm T-drážek mm zatížení kg cca kg x x , x x T (2.058,50) x x T (2.242,50) x x T (3.438,50) Hotline pro objednávky faxem:

5 F F ß Upínací technika. 4. a 5. Doplnění výbavy Kruhové NC stolky a NC dělící přístroje pro konvenční vrtačky a frézky obráběcí frézky gravírovací stroje elektroerozivní stroje vertikální a horizontální obráběcí centra měření TANiS 125 NEG-CNC 4. osa k zasunutí s CNC řízením jedné osy TAWN 160 NEGi 4. osa k zasunutí na vertikálním obráběcím centru, řízení pomocí funkce M NC dělící přístroj typ TAWN Kruhové NC stolky typ RTWN Dělící přístroje a kruhové NC stolky k polohování a kruh. opracování Konstrukční velikost: střed. výška 125, 200, 250 mm průměr lícní desky 250, 280, 355 mm k použití v obráběcích centrech, obráběcích frézkách, bruskách a k měření : TAWN střed. výška 125 mm RTWN střed. výška 200, 250 mm nástavba motoru v provedení O, U, W, Z pro všechna provedení Příslušenství: lícní deska 3-čelisťové sklíčidlo (manuální, hydraul., pneum.) upínání kleštinami (manuální, hydraul., pneum.) koník (manuální a hydraul.) otočné průchodky upínací můstky upínací kostky Kruhové NC stolky, střed. výšk a do 800 a průměr stolku do 3000 mm. TAWN 125 O Rozměrový výkres TAWN 125 G Technické údaje pro práce s horizontální/vertikální osou stolu hydraulické zajištění stolu předepjaté axiální/radiální uložení cylindrických válečků kompletní ochrana proti stříkající vodě spínač referenčního bodu provedení vřetene v ISO 40, 50, MK 5 na vyžádání (TAWN) nepřímé a přímé měřící systémy servomotor na přání zákazníka přesnost dělení ve třídách přesnosti: +/- 15 palce, +/- 5 palce, +/- 2,5 palce Prospekty a nabídky na vyžádání. Rozměrový výkres RTWN 200 O A E C G B D RTWN 200, 250 A E C B D Hotline pro objednávky faxem:

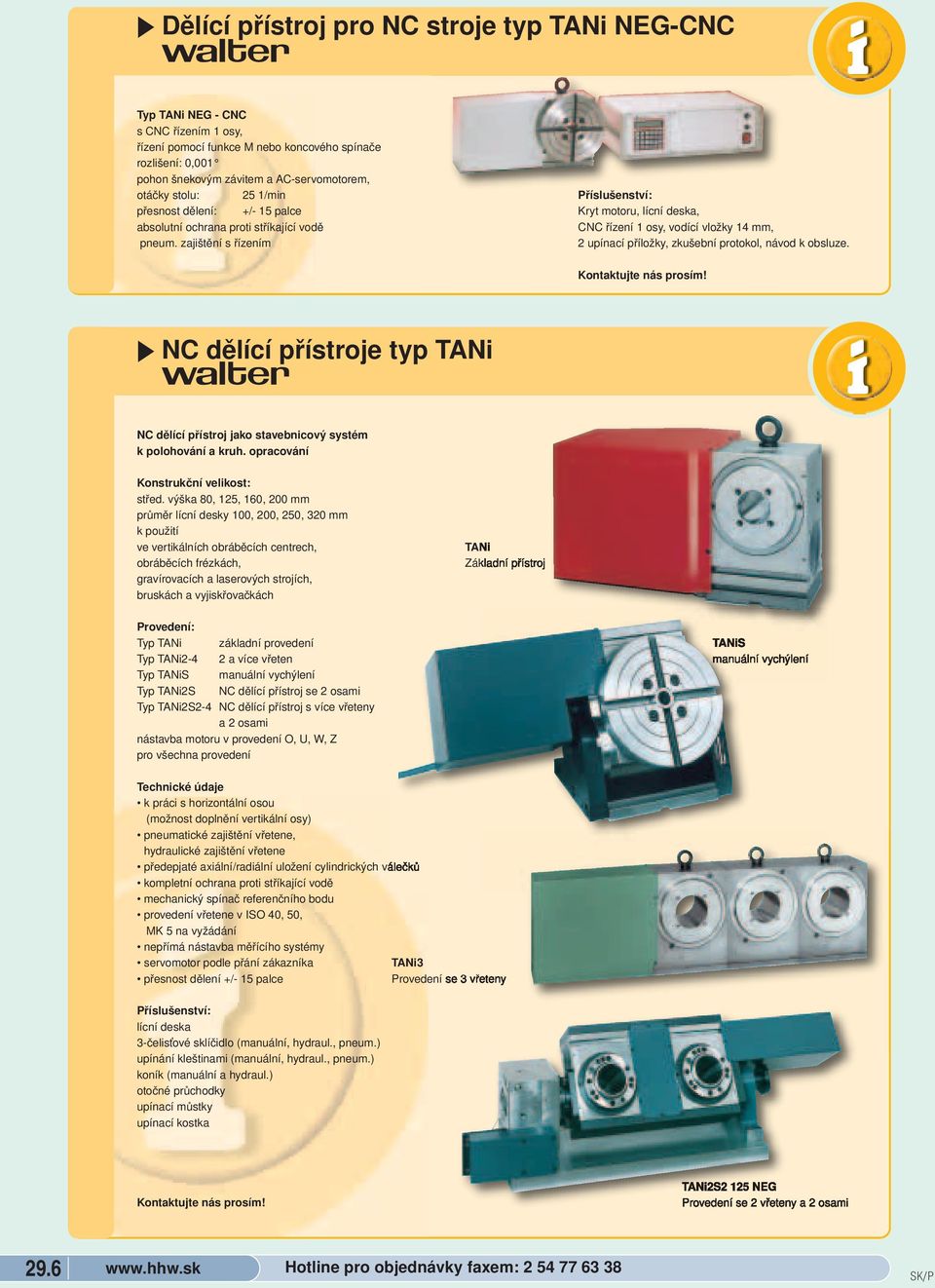

6 . Dělící přístroj pro NC stroje typ TANi NEG-CNC Typ TANi NEG - CNC s CNC řízením 1 osy, řízení pomocí funkce M nebo koncového spínače rozlišení: 0,001 pohon šnekovým závitem a AC-servomotorem, otáčky stolu: 25 1/min přesnost dělení: +/- 15 palce absolutní ochrana proti stříkající vodě pneum. zajištění s řízením Příslušenství: Kryt motoru, lícní deska, CNC řízení 1 osy, vodící vložky 14 mm, 2 upínací příložky, zkušební protokol, návod k obsluze. Kontaktujte nás prosím!. NC dělící přístroje typ TANi NC dělící přístroj jako stavebnicový systém k polohování a kruh. opracování Konstrukční velikost: střed. výška 80, 125, 160, 200 mm průměr lícní desky 100, 200, 250, 320 mm k použití ve vertikálních obráběcích centrech, obráběcích frézkách, gravírovacích a laserových strojích, bruskách a vyjiskřovačkách TANi Základní přístroj : Typ TANi základní provedení Typ TANi2-4 2 a více vřeten Typ TANiS manuální vychýlení Typ TANi2S NC dělící přístroj se 2 osami Typ TANi2S2-4 NC dělící přístroj s více vřeteny a 2 osami nástavba motoru v provedení O, U, W, Z pro všechna provedení TANiS manuální vychýlení Technické údaje k práci s horizontální osou (možnost doplnění vertikální osy) pneumatické zajištění vřetene, hydraulické zajištění vřetene předepjaté axiální/radiální uložení cylindrických válečků kompletní ochrana proti stříkající vodě mechanický spínač referenčního bodu provedení vřetene v ISO 40, 50, MK 5 na vyžádání nepřímá nástavba měřícího systémy servomotor podle přání zákazníka přesnost dělení +/- 15 palce TANi3 se 3 vřeteny Příslušenství: lícní deska 3-čelisťové sklíčidlo (manuální, hydraul., pneum.) upínání kleštinami (manuální, hydraul., pneum.) koník (manuální a hydraul.) otočné průchodky upínací můstky upínací kostka Kontaktujte nás prosím! TANi2S2 125 NEG se 2 vřeteny a 2 osami Hotline pro objednávky faxem:
