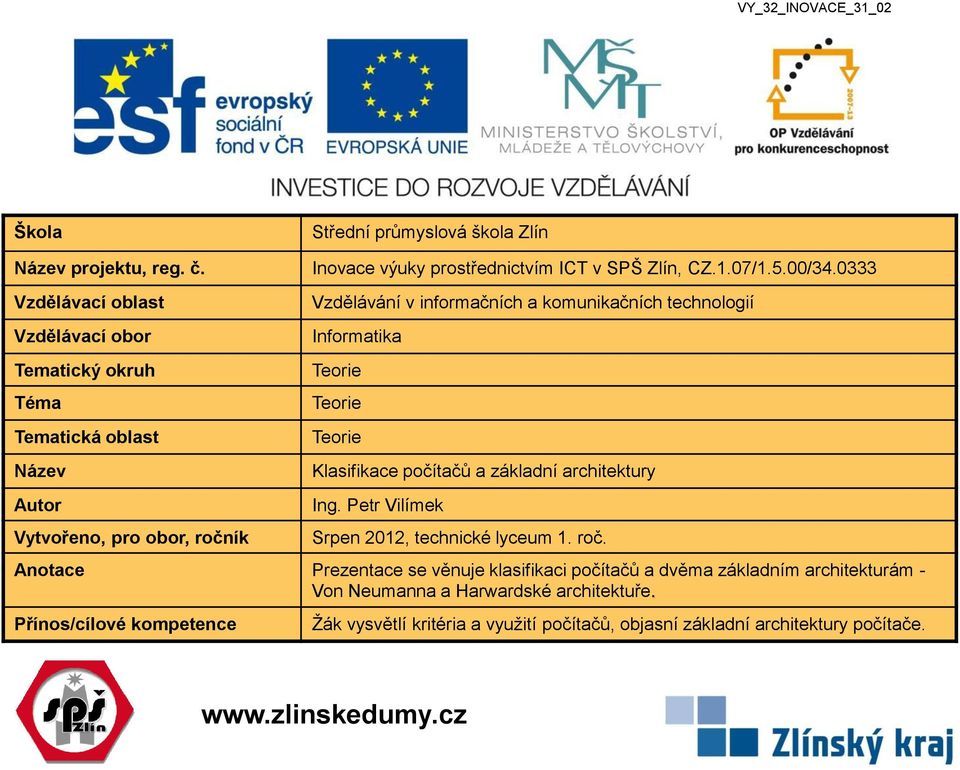

1 VY_32_INOVACE_31_02 Škola Střední průmyslová škola Zlín Název projektu, reg. č. Vzdělávací oblast Vzdělávací obor Tematický okruh Téma Tematická oblast Název Autor Vytvořeno, pro obor, ročník Inovace výuky prostřednictvím ICT v SPŠ Zlín, CZ.1.07/1.5.00/ Vzdělávání v informačních a komunikačních technologií Informatika Teorie Teorie Teorie Klasifikace počítačů a základní architektury Ing. Petr Vilímek Srpen 2012, technické lyceum 1. roč. Anotace Prezentace se věnuje klasifikaci počítačů a dvěma základním architekturám - Von Neumanna a Harwardské architektuře. Přínos/cílové kompetence Žák vysvětlí kritéria a využití počítačů, objasní základní architektury počítače.

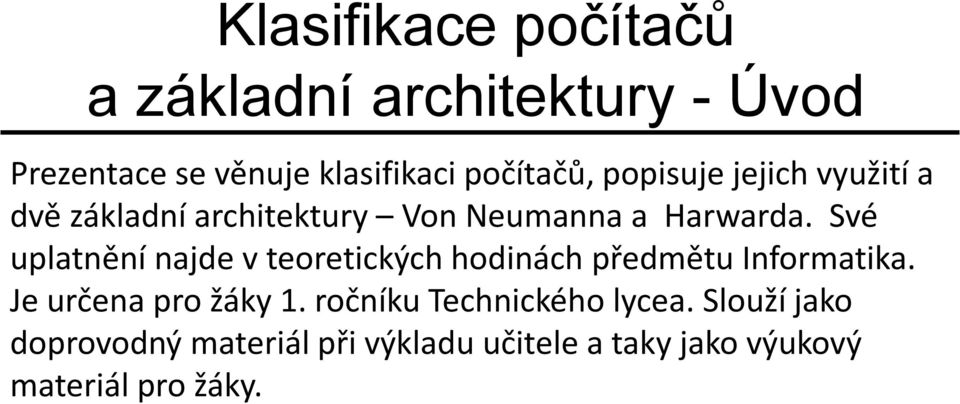

2 Klasifikace počítačů a základní architektury - Úvod Prezentace se věnuje klasifikaci počítačů, popisuje jejich využití a dvě základní architektury Von Neumanna a Harwarda. Své uplatnění najde v teoretických hodinách předmětu Informatika. Je určena pro žáky 1. ročníku Technického lycea. Slouží jako doprovodný materiál při výkladu učitele a taky jako výukový materiál pro žáky.

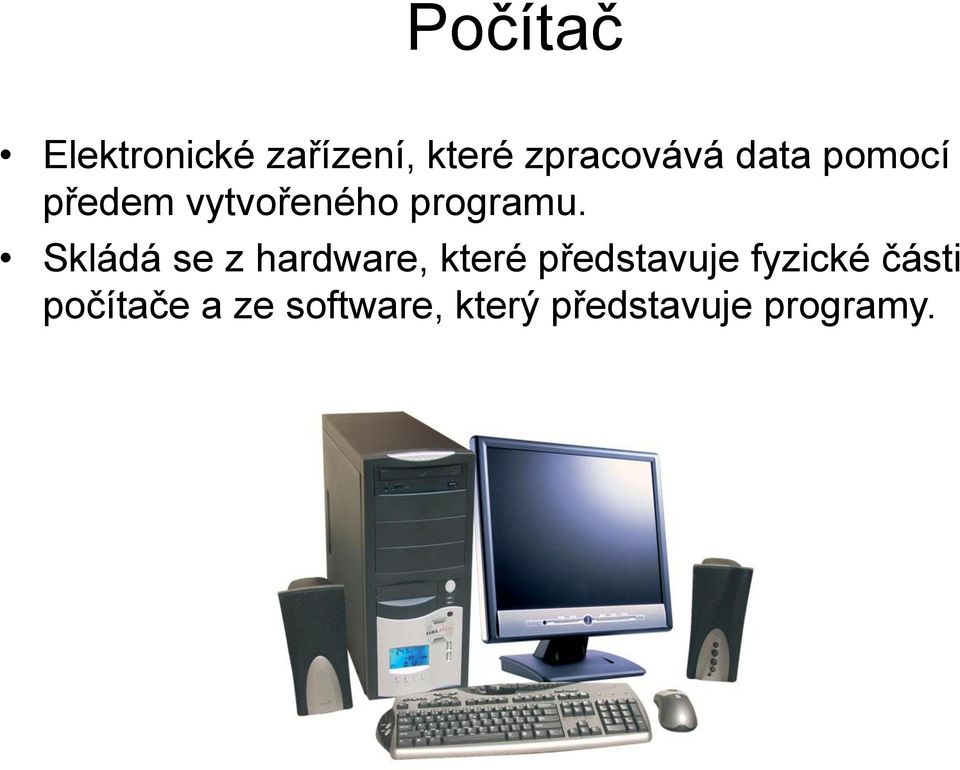

3 Počítač Elektronické zařízení, které zpracovává data pomocí předem vytvořeného programu. Skládá se z hardware, které představuje fyzické části počítače a ze software, který představuje programy.

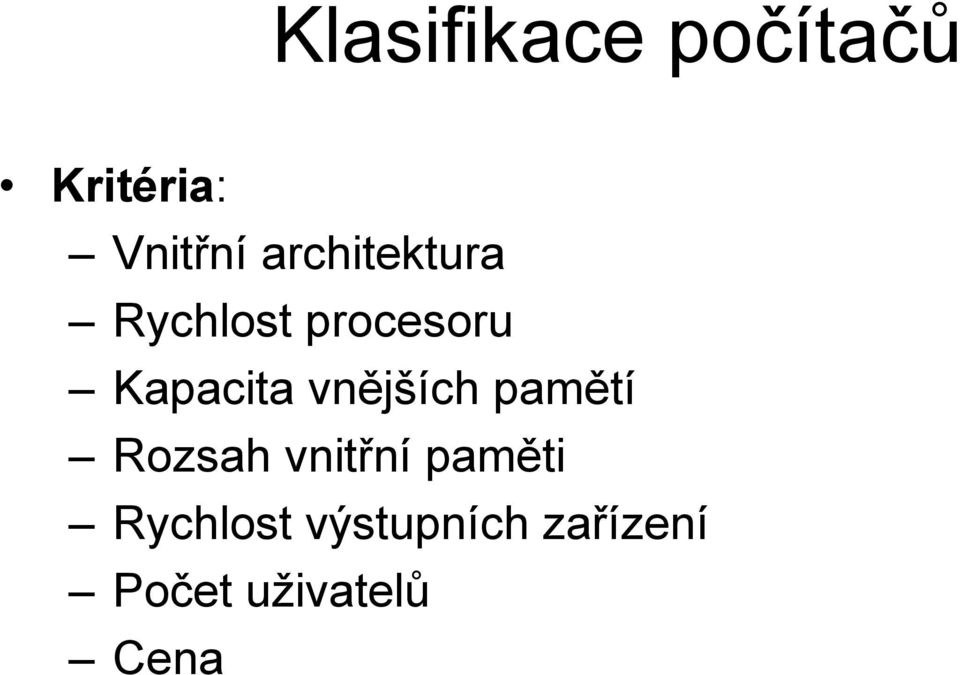

4 Klasifikace počítačů Kritéria: Vnitřní architektura Rychlost procesoru Kapacita vnějších pamětí Rozsah vnitřní paměti Rychlost výstupních zařízení Počet uživatelů Cena

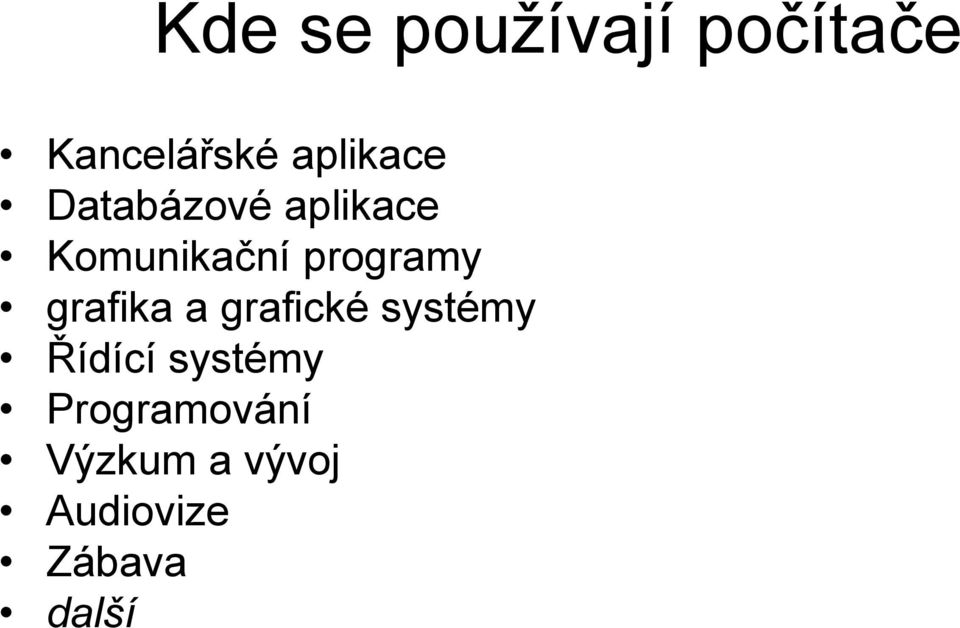

5 Kde se používají počítače Kancelářské aplikace Databázové aplikace Komunikační programy grafika a grafické systémy Řídící systémy Programování Výzkum a vývoj Audiovize Zábava další

6 Klasifikace počítačů Superpočítače: řešení složitých problémů (simulace, genetika, meteorologie), mimořádně vysoký výkon (desítky gigaoperací/s), složitá architektura (paralelní procesory), vysoká cena Main frame (střediskové počítače) - řízení rozsáhlých IS, velké objemy dat transakcí, výkonná CPU, paralelní zpracování velkého počtu úloh, velký počet periférií a terminálů, vysoká kapacita složených periferií Počítače střední třídy (pracovní stanice - workstation) - systémy středně velkých firem, náročné aplikace (WWW servery, komunikace, GIS, CAD/CAM) Osobní počítače - stolní, přenosné (notebook, palmtop, kapesní počítač)

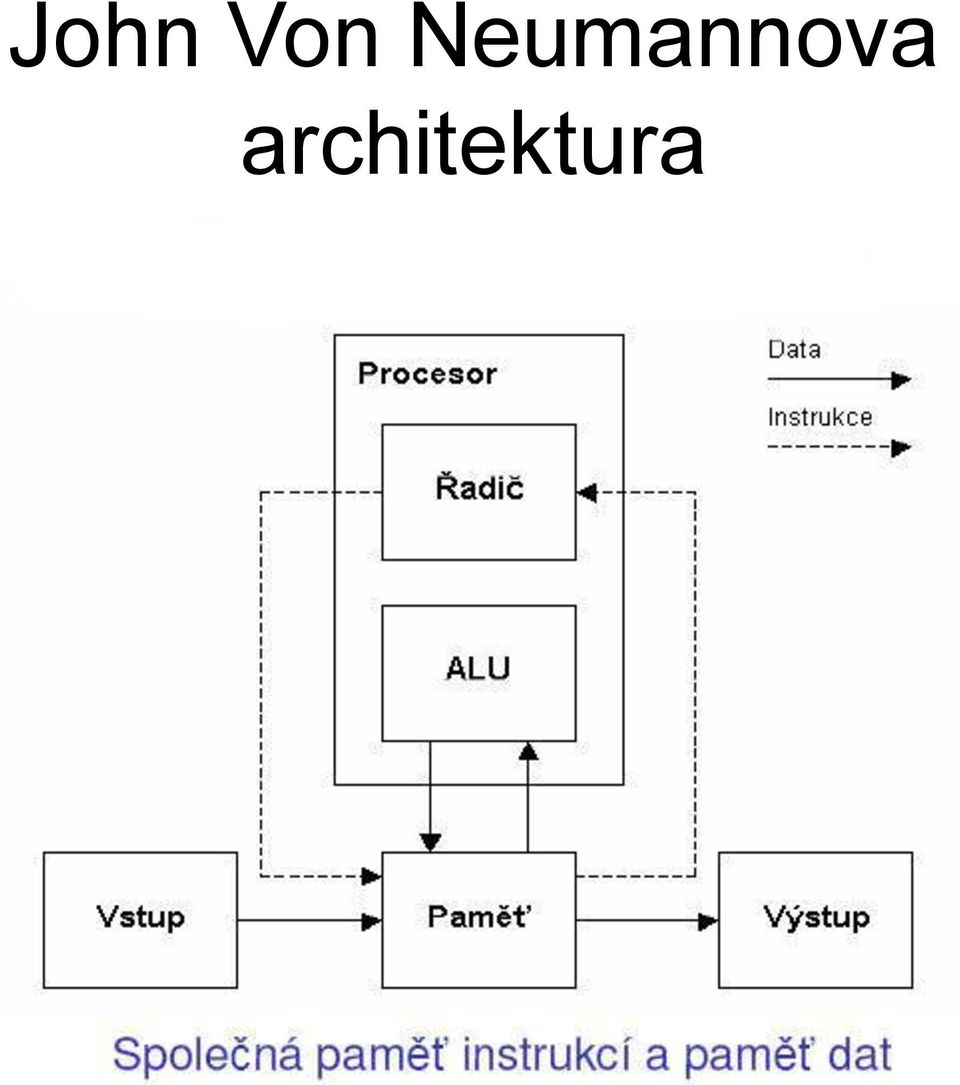

7 John Von Neumannova architektura

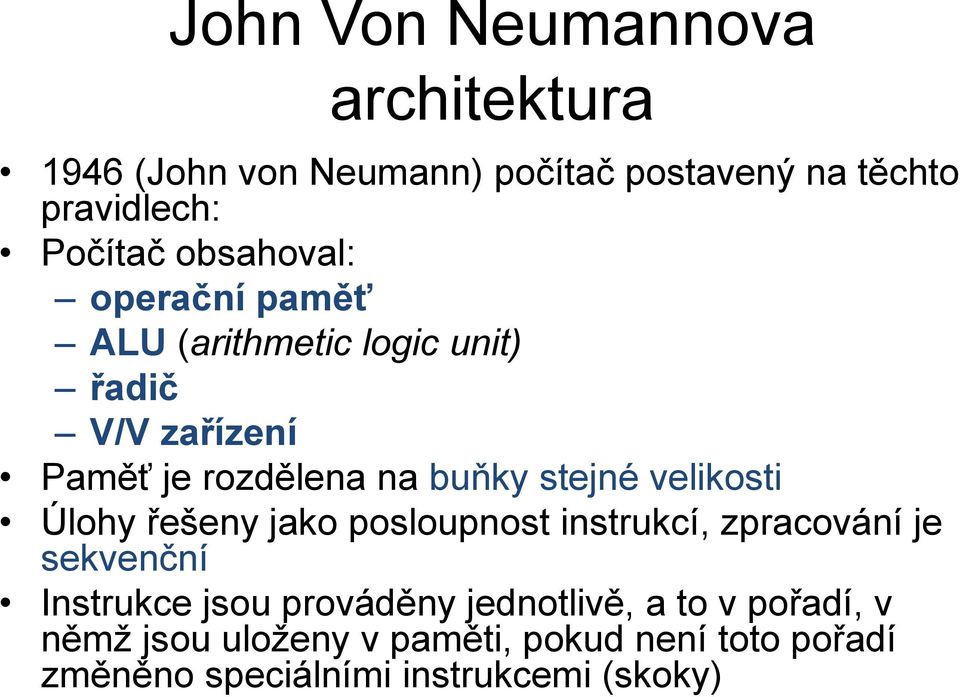

8 John Von Neumannova architektura 1946 (John von Neumann) počítač postavený na těchto pravidlech: Počítač obsahoval: operační paměť ALU (arithmetic logic unit) řadič V/V zařízení Paměť je rozdělena na buňky stejné velikosti Úlohy řešeny jako posloupnost instrukcí, zpracování je sekvenční Instrukce jsou prováděny jednotlivě, a to v pořadí, v němž jsou uloženy v paměti, pokud není toto pořadí změněno speciálními instrukcemi (skoky)

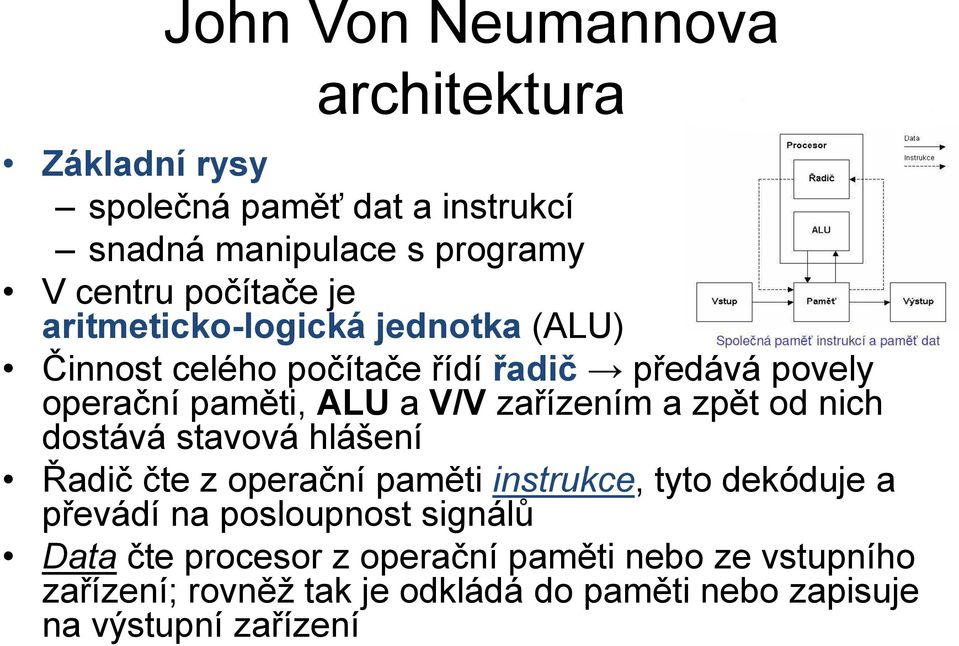

9 John Von Neumannova architektura Základní rysy společná paměť dat a instrukcí snadná manipulace s programy V centru počítače je aritmeticko-logická jednotka (ALU) Činnost celého počítače řídí řadič předává povely operační paměti, ALU a V/V zařízením a zpět od nich dostává stavová hlášení Řadič čte z operační paměti instrukce, tyto dekóduje a převádí na posloupnost signálů Data čte procesor z operační paměti nebo ze vstupního zařízení; rovněž tak je odkládá do paměti nebo zapisuje na výstupní zařízení

10 ALU Aritmeticko-logická jednotka (arithmetic logic unit) Provádí aritmetické (např. sčítání, násobení, ) a logické (logický součin, negace, ) výpočty V mnoha dnešních procesorech je na jednom procesoru více než jedna ALU

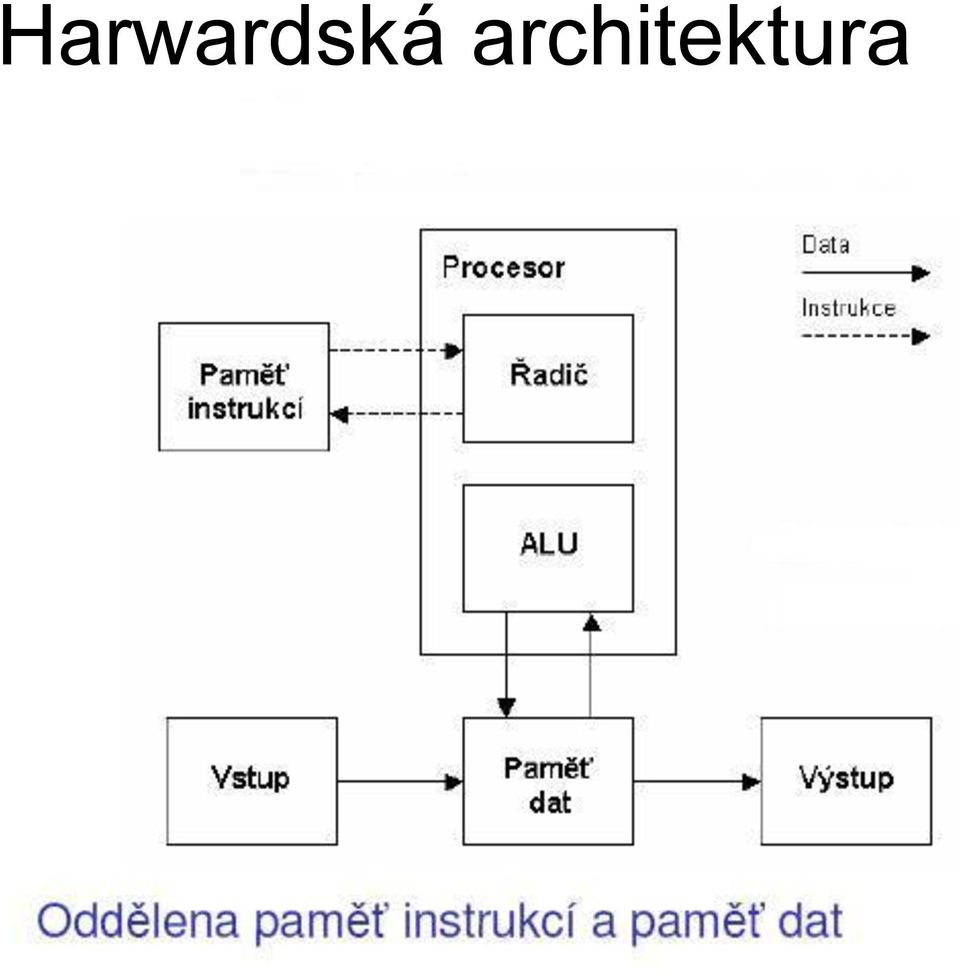

11 Harwardská architektura

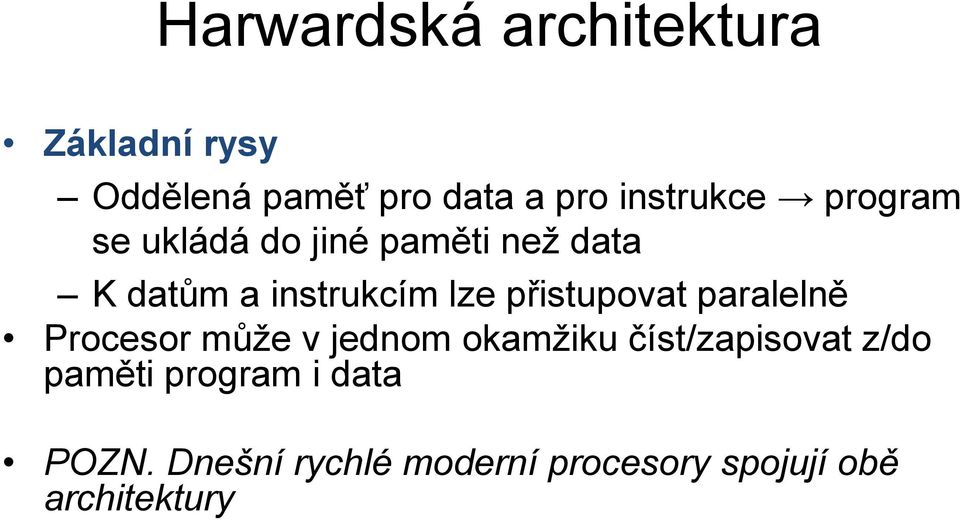

12 Harwardská architektura Základní rysy Oddělená paměť pro data a pro instrukce program se ukládá do jiné paměti než data K datům a instrukcím lze přistupovat paralelně Procesor může v jednom okamžiku číst/zapisovat z/do paměti program i data POZN. Dnešní rychlé moderní procesory spojují obě architektury

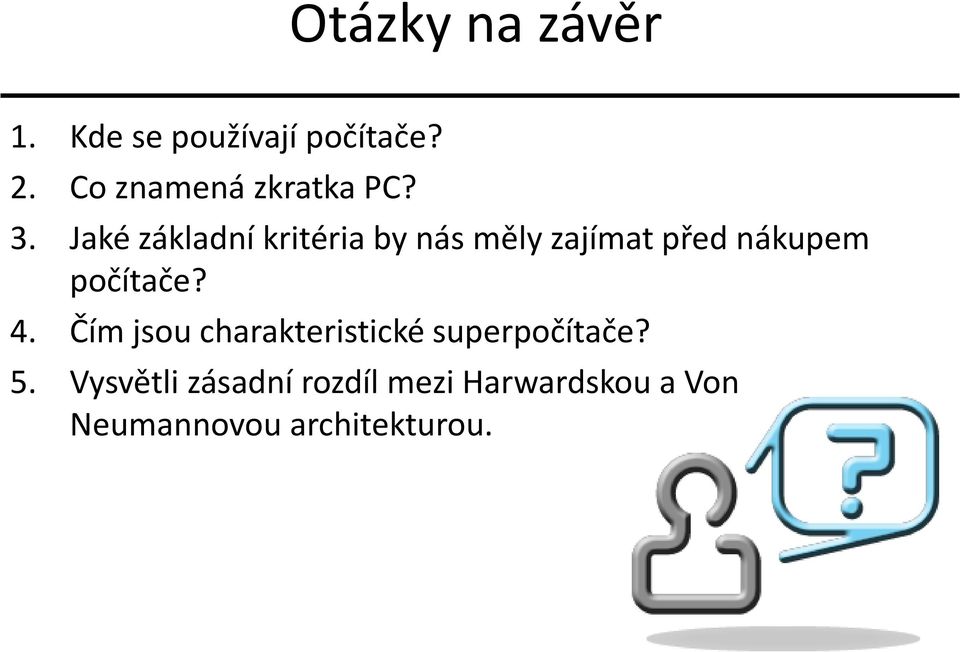

13 Otázky na závěr 1. Kde se používají počítače? 2. Co znamená zkratka PC? 3. Jaké základní kritéria by nás měly zajímat před nákupem počítače? 4. Čím jsou charakteristické superpočítače? 5. Vysvětli zásadní rozdíl mezi Harwardskou a Von Neumannovou architekturou.

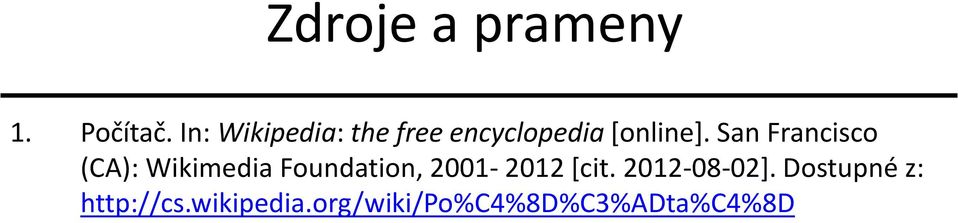

14 Zdroje a prameny 1. Počítač. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, [cit ]. Dostupné z:
