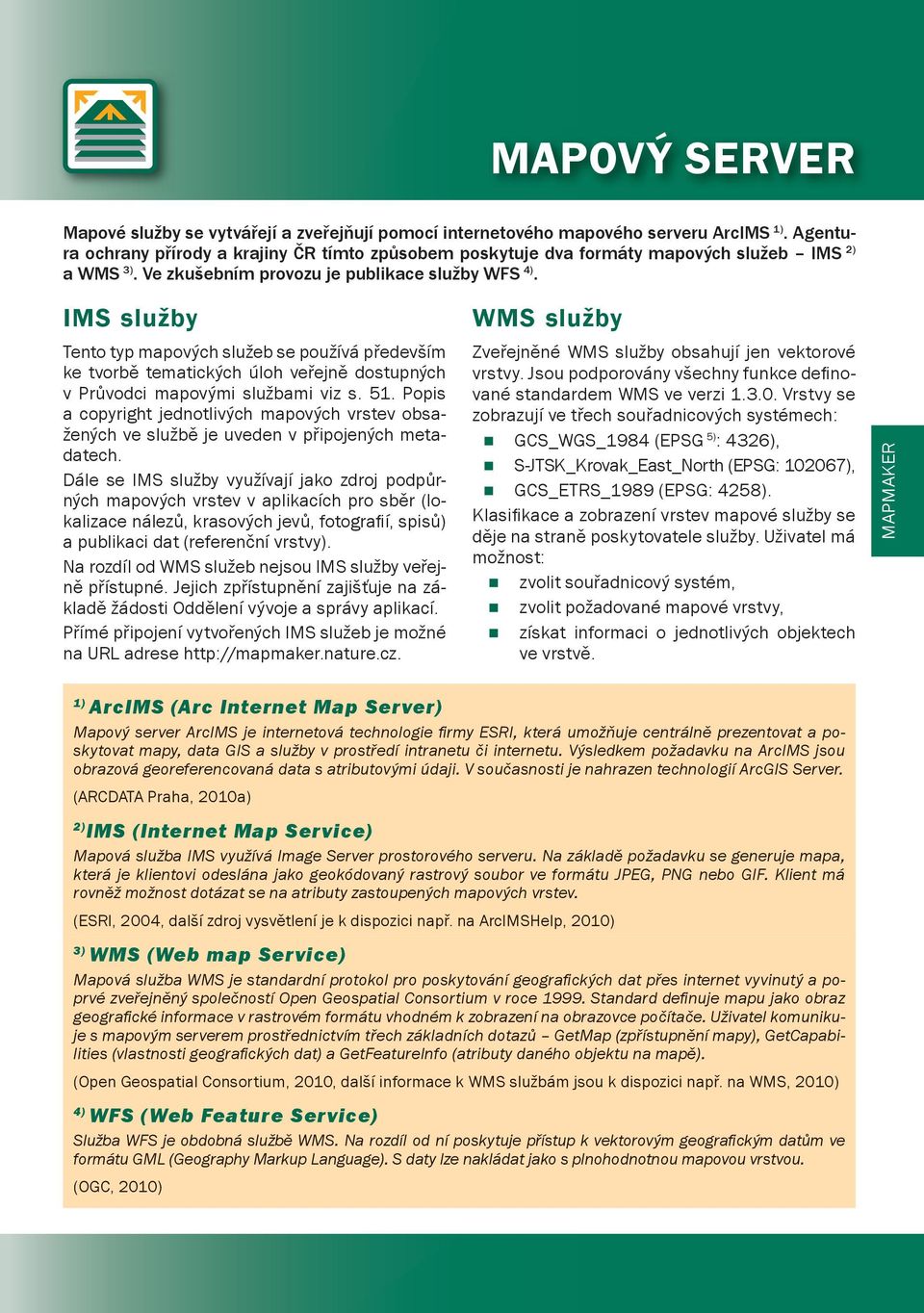

1 MAPOVÝ SERVER Mapové služby se vytvářejí a zveřejňují pomocí internetového mapového serveru ArcIMS 1). Agentura ochrany přírody a krajiny ČR tímto způsobem poskytuje dva formáty mapových služeb IMS 2) a WMS 3). Ve zkušebním provozu je publikace služby WFS 4). IMS služby Tento typ mapových služeb se používá především ke tvorbě tematických úloh veřejně dostupných v Průvodci mapovými službami viz s. 51. Popis a copyright jednotlivých mapových vrstev obsažených ve službě je uveden v připojených metadatech. Dále se IMS služby využívají jako zdroj podpůrných mapových vrstev v aplikacích pro sběr (lokalizace nálezů, krasových jevů, fotografií, spisů) a publikaci dat (referenční vrstvy). Na rozdíl od WMS služeb nejsou IMS služby veřejně přístupné. Jejich zpřístupnění zajišťuje na základě žádosti Oddělení vývoje a správy aplikací. Přímé připojení vytvořených IMS služeb je možné na URL adrese WMS služby Zveřejněné WMS služby obsahují jen vektorové vrstvy. Jsou podporovány všechny funkce definované standardem WMS ve verzi Vrstvy se zobrazují ve třech souřadnicových systémech: GCS_WGS_1984 (EPSG 5) : 4326), S-JTSK_Krovak_East_North (EPSG: ), GCS_ETRS_1989 (EPSG: 4258). Klasifikace a zobrazení vrstev mapové služby se děje na straně poskytovatele služby. Uživatel má možnost: zvolit souřadnicový systém, zvolit požadované mapové vrstvy, získat informaci o jednotlivých objektech ve vrstvě. 1) ArcIMS (Arc Internet Map Server) Mapový server ArcIMS je internetová technologie firmy ESRI, která umožňuje centrálně prezentovat a poskytovat mapy, data GIS a služby v prostředí intranetu či internetu. Výsledkem požadavku na ArcIMS jsou obrazová georeferencovaná data s atributovými údaji. V současnosti je nahrazen technologií ArcGIS Server. (ARCDATA Praha, 2010a) 2) IMS (Internet Map Service) Mapová služba IMS využívá Image Server prostorového serveru. Na základě požadavku se generuje mapa, která je klientovi odeslána jako geokódovaný rastrový soubor ve formátu JPEG, PNG nebo GIF. Klient má rovněž možnost dotázat se na atributy zastoupených mapových vrstev. (ESRI, 2004, další zdroj vysvětlení je k dispozici např. na ArcIMSHelp, 2010) 3) WMS (Web map Service) Mapová služba WMS je standardní protokol pro poskytování geografických dat přes internet vyvinutý a poprvé zveřejněný společností Open Geospatial Consortium v roce Standard definuje mapu jako obraz geografické informace v rastrovém formátu vhodném k zobrazení na obrazovce počítače. Uživatel komunikuje s mapovým serverem prostřednictvím třech základních dotazů GetMap (zpřístupnění mapy), GetCapabilities (vlastnosti geografických dat) a GetFeatureInfo (atributy daného objektu na mapě). (Open Geospatial Consortium, 2010, další informace k WMS službám jsou k dispozici např. na WMS, 2010) 4) WFS ( Web Feature Service) Služba WFS je obdobná službě WMS. Na rozdíl od ní poskytuje přístup k vektorovým geografickým datům ve formátu GML (Geography Markup Language). S daty lze nakládat jako s plnohodnotnou mapovou vrstvou. (OGC, 2010)

2 AGENTURA OCHRANY PŘÍRODY A KRAJINY ČESKÉ REPUBLIKY Ukázka připojení mapových služeb (Kristýna GIS) K připojení WMS služby slouží URL adresa mapmaker.nature.cz/wmsconnector/com.esri. wms.esrimap/<název služby>. Název služby je uveden v připojeném přehledu publikovaných mapových služeb. Vedle výše zmíněných mapových služeb se v aplikacích ISOP začínají uplatňovat také služby publikované pomocí rozhraní ArcGIS Server REST API. Kromě obvyklých vlastností, jako je pokročilá publikace prostorových dat a jejich dotazování (prostorové i atributové), nabízí možnost provozovat služby zaměřené na geoprocessing a editaci. Standardní možnosti služeb lze do značné míry dále rozšiřovat pomocí extenze SOE (Server Object Extension). 5) KÓDY EPSG (European Petroleum Survey Group) European Petroleum Survey Group byla od roku 1986 do roku 2005 vědecká organizace s vazbou k evropskému naftovému průmyslu. Od roku 2005 se pod pojmem EPSG rozumí nejúplnější a nejvíce využívaná databáze zemských elipsoidů, geodetických dat, zeměpisných a kartografických souřadnicových systémů, měrných jednotek, atd. spravovaná nástupnickou organizací The International Association of Oil & Gas producers (OGP). Každé kartografické zobrazení, resp. souřadnicový systém má přiřazený jedinečný kód. Databáze EPSG sjednocuje používání souřadnicových systémů v GIS aplikacích, mapových službách apod. (OGP Surveying & Positioning Committee, 2010) EPSG kódy využívané na území České republiky EPSG NÁZEV REFERENČNÍHO SOUŘADNICOVÉHO SYSTÉMU (CRS) 4326 WGS 84 / geographic S-42 (Pulkovo 1942 / Gauss-Krüger zone 3) WGS 84 / UTM zone 34N (Northern Hemisphere) WGS 84 / UTM zone 33N (Northern Hemisphere) S-JTSK_Krovak_East_North 4258 ETRS 1989 (European Terrestrial Reference System 1989)

3 INFORMAČNÍ SYSTÉM OCHRANY PŘÍRODY Přehled publikovaných mapových služeb aopk_agendy Správní agendy aopk_bdvspol Biodiverzita interpretace vrstvy mapování biotopů aopk_biochory aopk_biotopy aopk_biotopy_ wms aopk_dpz aopk_druhochr aopk_fyzgeo aopk_chu aopk_les aopk_listoklady Biogeografické členění ČR Přírodní biotopy, habitaty Natura Přírodní biotopy, habitaty Natura Listoklady rastrových dat dálkového průzkumu Země (DPZ) Kritická místa tahu obojživelníků, rybí přechody Vrstvy fyzické geografie Zvláště chráněná území včetně soustavy Natura Přírodní lesní oblasti a přirozené lesy Listoklady mapových děl AOPK ČR, 2006, 2009 MIKÁTOV TOVÁ, B.; VLAŠÍN, M., 2004 AOPK ČR, 2007 DEMEK, J. et al., 2006 QUITT, E., 1971 Ústav pro hospodářskou úpravu lesa (ÚHÚL), 2002 Výzkumný ústav Silva Taroucy pro krajinu a okrasné zahradnictví (VÚKOZ), 2008 AOPK ČR, 2005, 2009 Geodis, 2004, 2006 Vojenský geografický a hydrometeorologický úřad (VGHMÚř), Zeměměřický úřad (ZÚ), 1999,, 2002, 2003, 2006, 2007 SLAVÍK, B., 1971

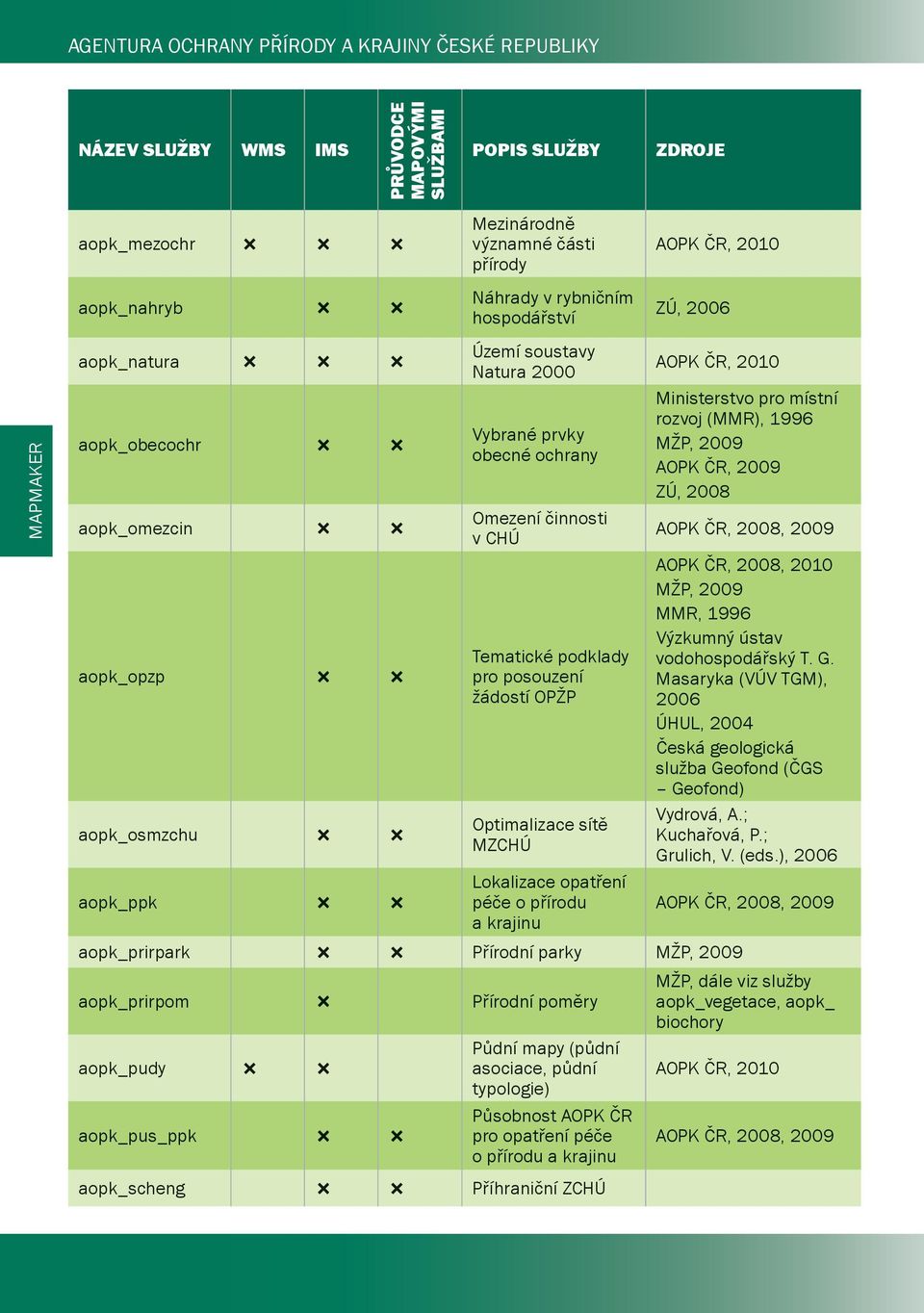

4 AGENTURA OCHRANY PŘÍRODY A KRAJINY ČESKÉ REPUBLIKY aopk_mezochr aopk_nahryb Mezinárodně významné části přírody Náhrady v rybničním hospodářství ZÚ, 2006 aopk_natura aopk_obecochr aopk_omezcin aopk_opzp aopk_osmzchu aopk_ppk Území soustavy Natura Vybrané prvky obecné ochrany Omezení činnosti v CHÚ Tematické podklady pro posouzení žádostí OPŽP Optimalizace sítě MZCHÚ Lokalizace opatření péče o přírodu a krajinu aopk_prirpark Přírodní parky aopk_prirpom Přírodní poměry aopk_pudy aopk_pus_ppk Půdní mapy (půdní asociace, půdní typologie) Působnost AOPK ČR pro opatření péče o přírodu a krajinu Ministerstvo pro místní rozvoj (MMR), 1996 ZÚ, 2008, 2010 Výzkumný ústav vodohospodářský T. G. Masaryka (VÚV TGM), 2006 ÚHUL, 2004 Česká geologická služba Geofond (ČGS Geofond) Vydrová, A.; Kuchařová, P.; Grulich, V. (eds.), 2006 MŽP, dále viz služby aopk_vegetace, aopk_ biochory aopk_scheng Příhraniční ZCHÚ

5 INFORMAČNÍ SYSTÉM OCHRANY PŘÍRODY aopk_sidla Sídla pracovišť AOPK ČR aopk_sitmap aopk_spravni biochory chu mezochr obecochr pszchd aopk_uses aopk_vegetace aopk_vkp Síťové mapování řádu Administrativní členění ČR Územně analytické podklady (ÚAP) biogeografické členění ÚAP zvláště chráněná území ÚAP mezinárodně významné části přírody ÚAP obecná ochrana ÚAP památné stromy, zvláště chráněné druhy Nadregionální a regionální ÚSES Potenciální vegetace Významné krajinné prvky Středočeského a Zlínského kraje aopk_vm Větrná mapa aopk_vmb vukoz_prirles Aktualizační okrsky mapování biotopů Přirozené lesy (VÚKOZ) ZÚ, 2006, 2010 AOPK ČR, 2007, 2008, 2010, 2010 MIKYŠKA, R. et al., 1968 NEUHÄUSLOVÁ, Z. et al., 1998 SKALICKÝ, V., 1988 Ústav fyziky atmosféry AV ČR (ÚFA AV ČR), 2008 VÚKOZ, 2008 ÚHUL, 2002
