1 Ing. Jiří Fejfar, Ph.D. Souřadné systémy SRS (Spatial reference system) CRS (Coordinate Reference system)

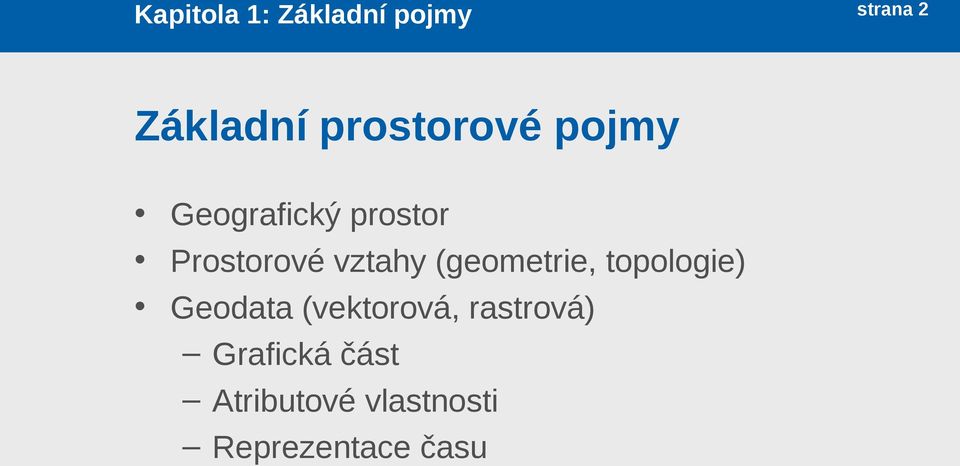

2 Kapitola 1: Základní pojmy Základní prostorové pojmy Geografický prostor Prostorové vztahy (geometrie, topologie) Geodata (vektorová, rastrová) Grafická část Atributové vlastnosti Reprezentace času strana 2

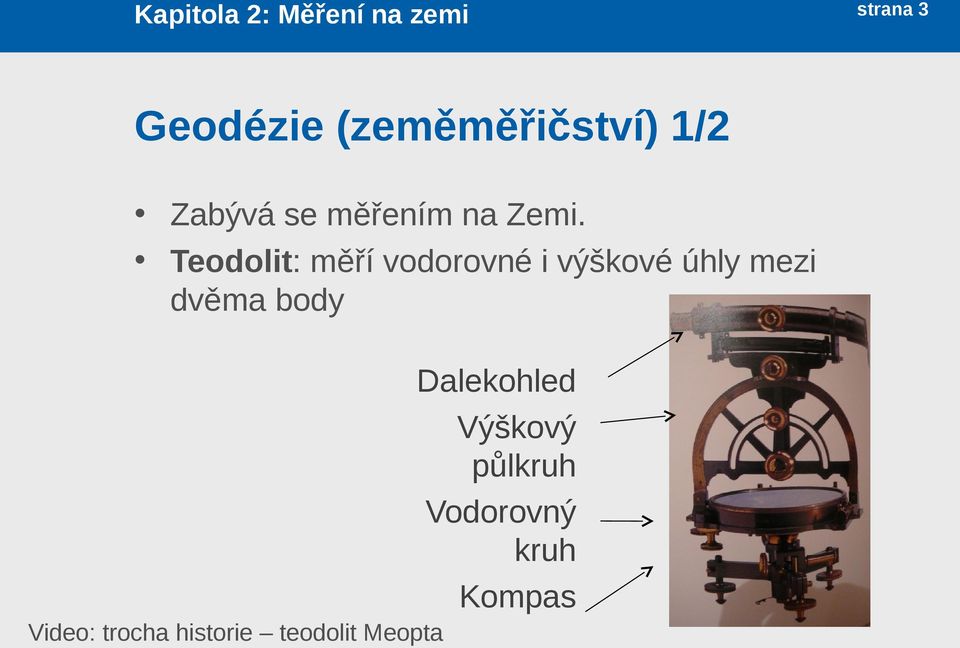

3 Kapitola 2: Měření na zemi Geodézie (zeměměřičství) 1/2 Zabývá se měřením na Zemi. Teodolit: měří vodorovné i výškové úhly mezi dvěma body Dalekohled Výškový půlkruh Vodorovný kruh Kompas Video: trocha historie teodolit Meopta strana 3

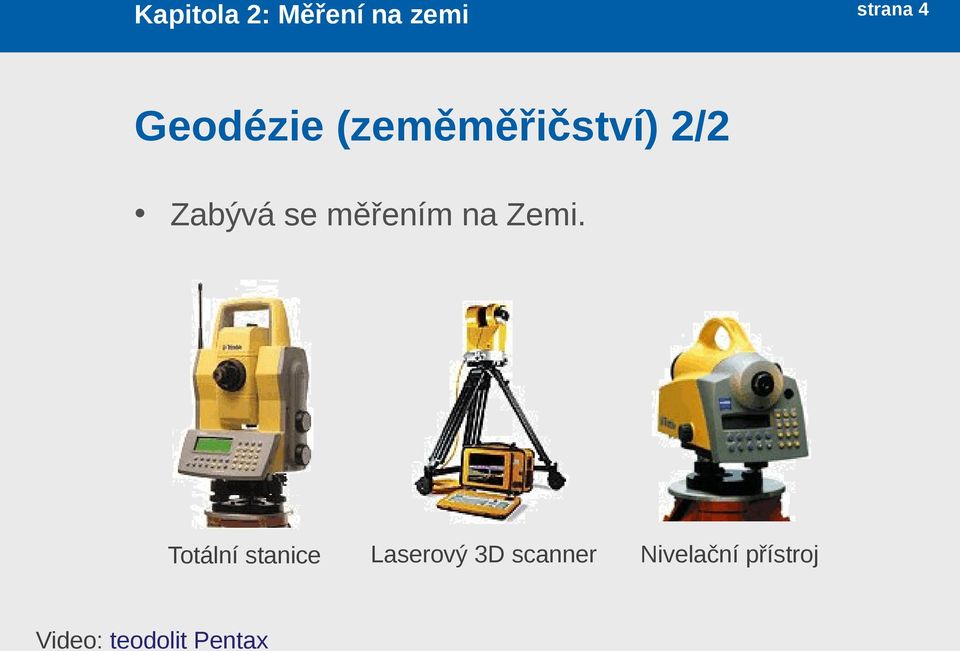

4 strana 4 Kapitola 2: Měření na zemi Geodézie (zeměměřičství) 2/2 Zabývá se měřením na Zemi. Totální stanice Video: teodolit Pentax Laserový 3D scanner Nivelační přístroj

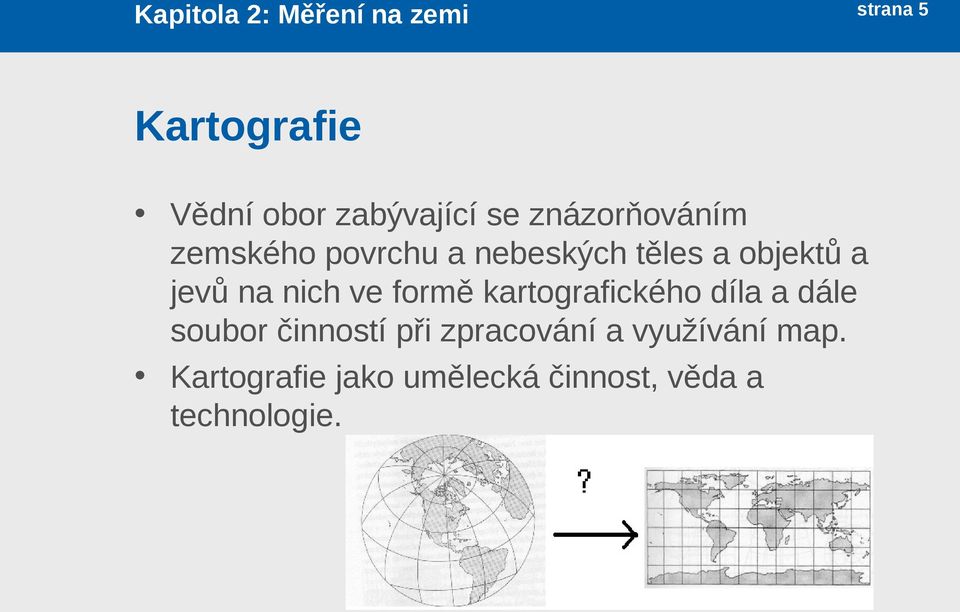

5 Kapitola 2: Měření na zemi strana 5 Kartografie Vědní obor zabývající se znázorňováním zemského povrchu a nebeských těles a objektů a jevů na nich ve formě kartografického díla a dále soubor činností při zpracování a využívání map. Kartografie jako umělecká činnost, věda a technologie.

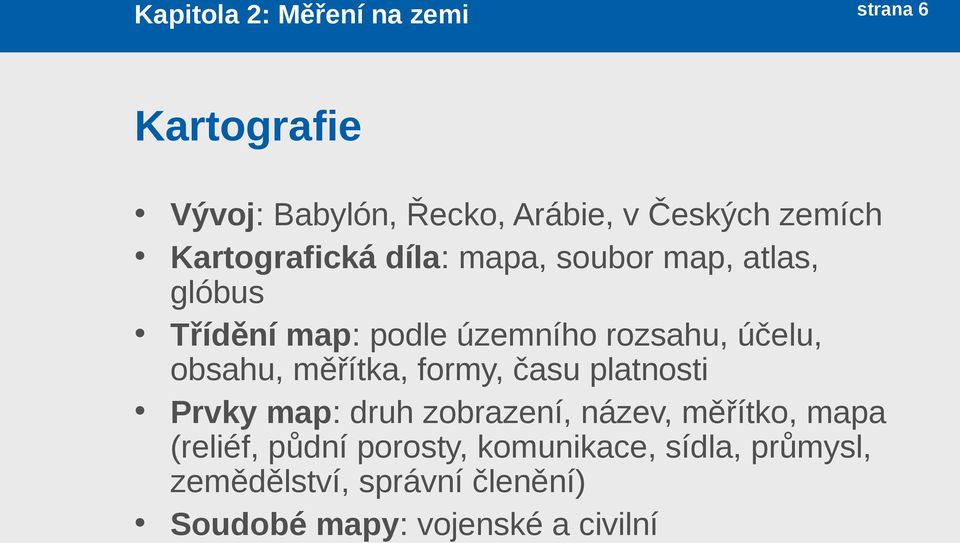

6 Kapitola 2: Měření na zemi strana 6 Kartografie Vývoj: Babylón, Řecko, Arábie, v Českých zemích Kartografická díla: mapa, soubor map, atlas, glóbus Třídění map: podle územního rozsahu, účelu, obsahu, měřítka, formy, času platnosti Prvky map: druh zobrazení, název, měřítko, mapa (reliéf, půdní porosty, komunikace, sídla, průmysl, zemědělství, správní členění) Soudobé mapy: vojenské a civilní

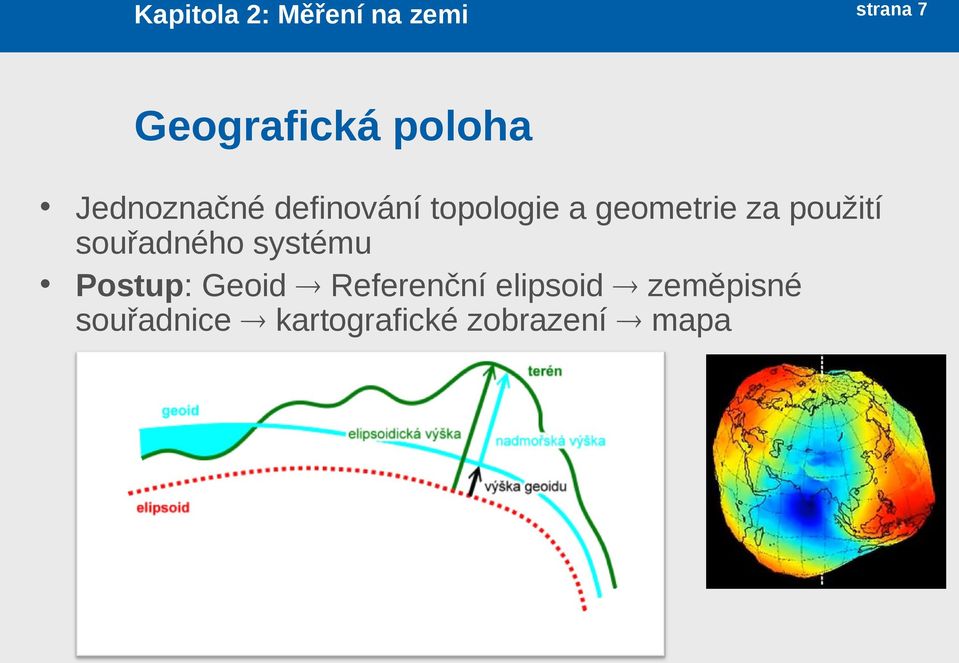

7 Kapitola 2: Měření na zemi strana 7 Geografická poloha Jednoznačné definování topologie a geometrie za použití souřadného systému Postup: Geoid Referenční elipsoid zeměpisné souřadnice kartografické zobrazení mapa

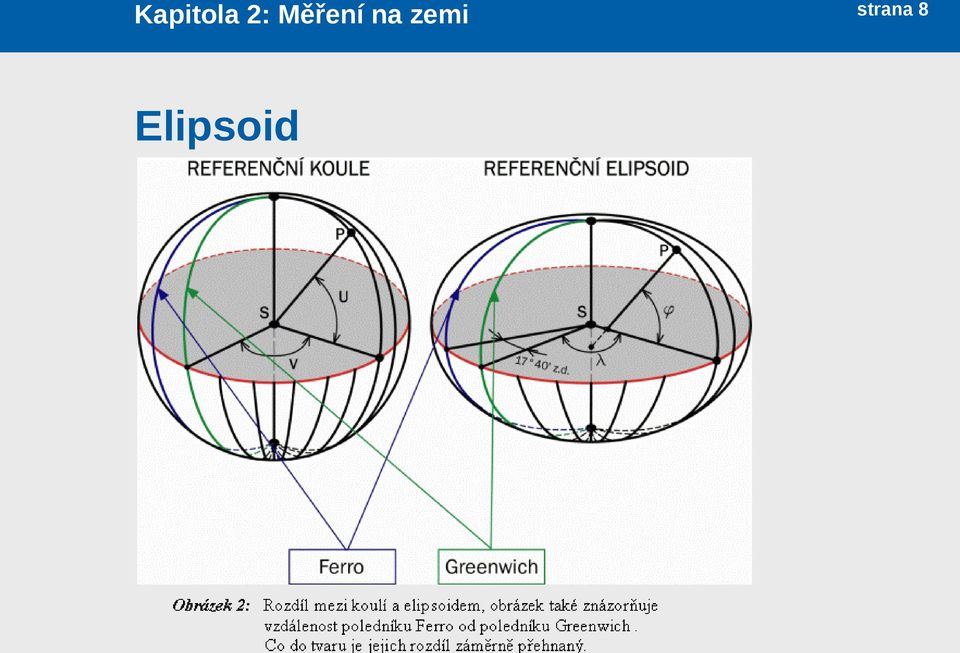

8 Kapitola 2: Měření na zemi Elipsoid strana 8

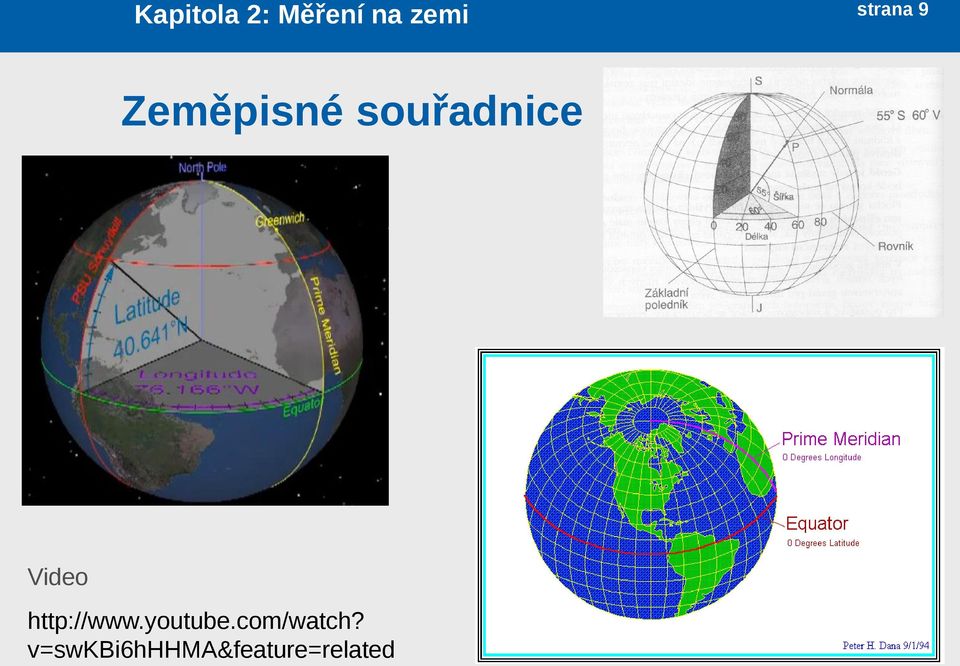

9 Kapitola 2: Měření na zemi Zeměpisné souřadnice Video v=swkbi6hhhma&feature=related strana 9

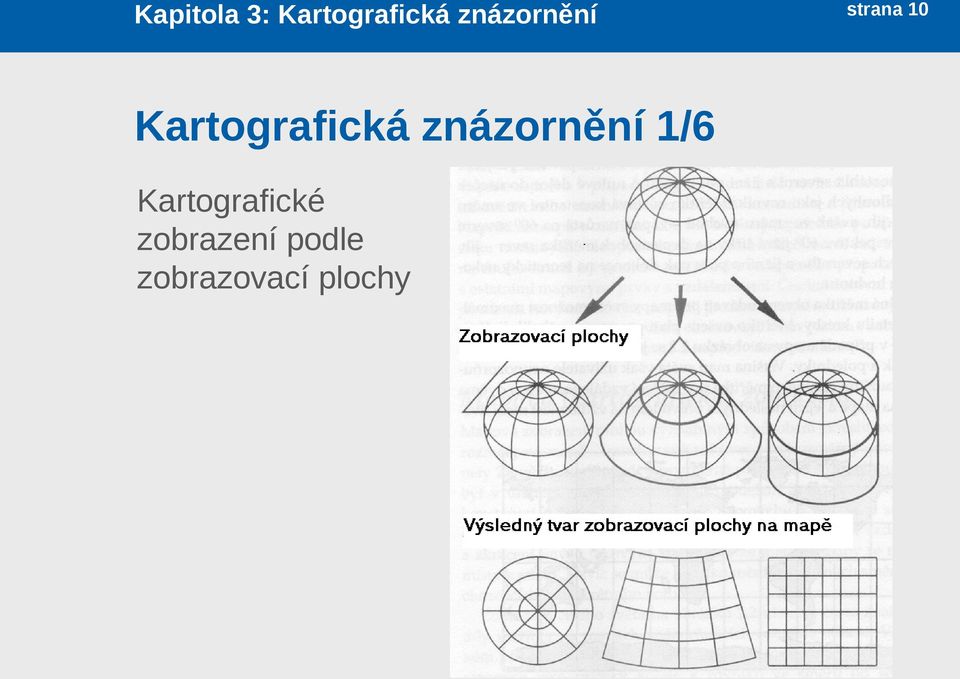

10 Kapitola 3: Kartografická znázornění Kartografická znázornění 1/6 Kartografické zobrazení podle zobrazovací plochy strana 10

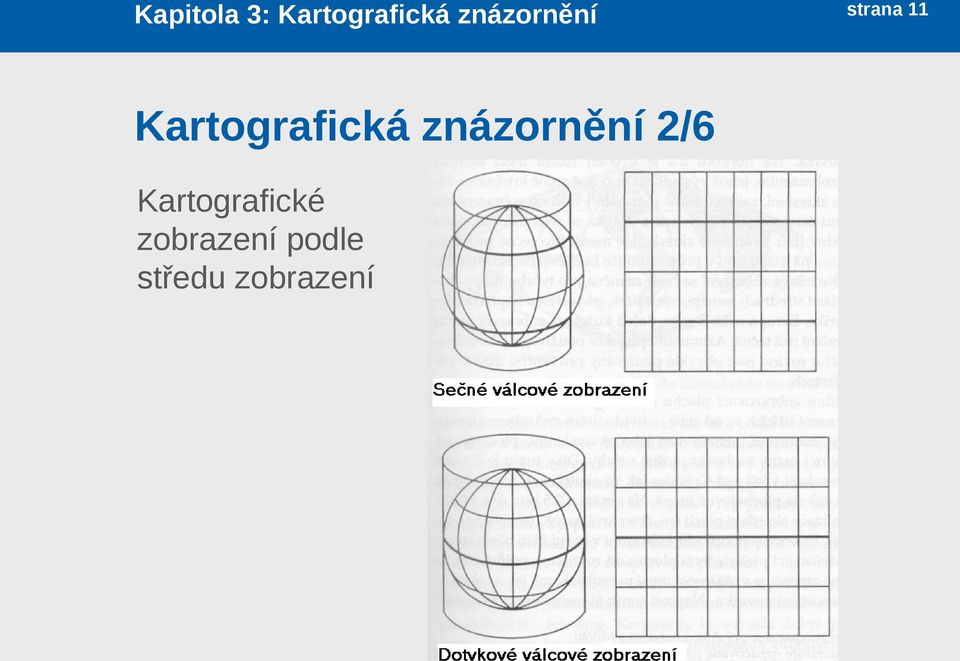

11 Kapitola 3: Kartografická znázornění Kartografická znázornění 2/6 Kartografické zobrazení podle středu zobrazení strana 11

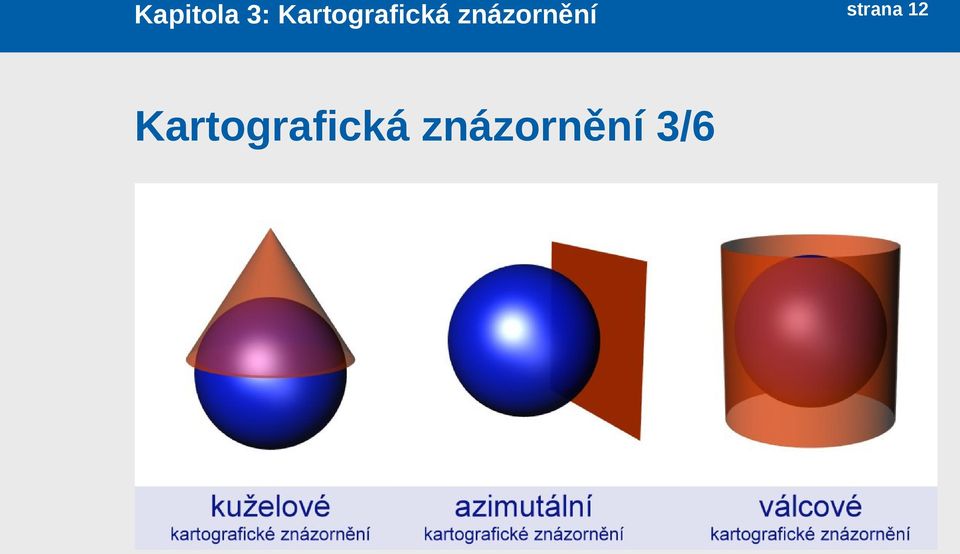

12 Kapitola 3: Kartografická znázornění Kartografická znázornění 3/6 strana 12

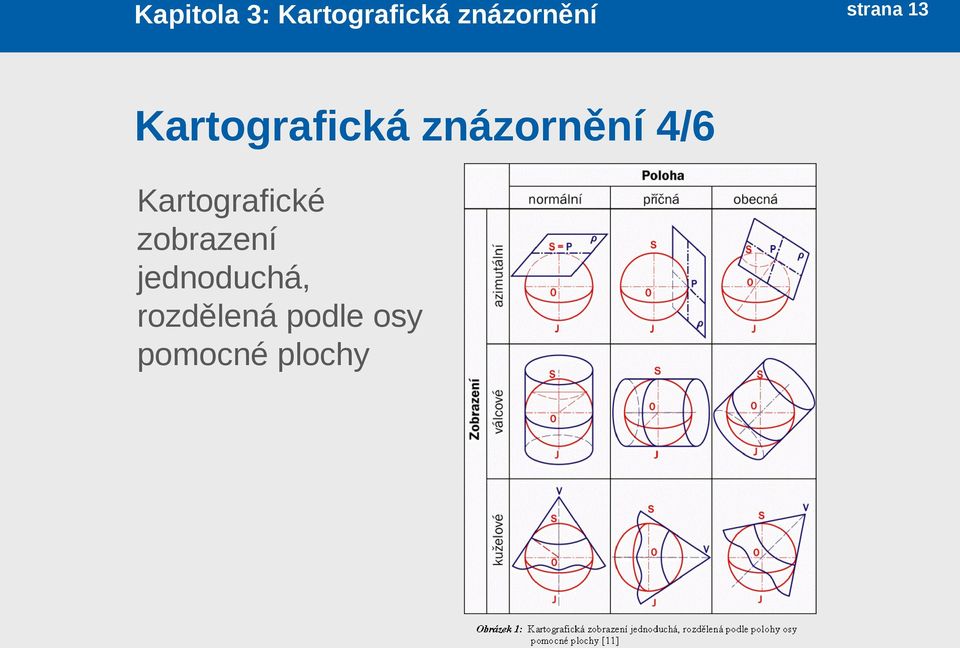

13 Kapitola 3: Kartografická znázornění Kartografická znázornění 4/6 Kartografické zobrazení jednoduchá, rozdělená podle osy pomocné plochy strana 13

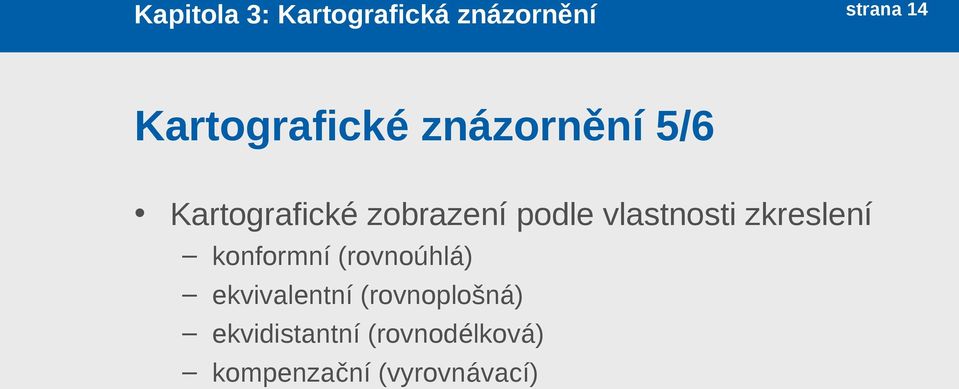

14 Kapitola 3: Kartografická znázornění strana 14 Kartografické znázornění 5/6 Kartografické zobrazení podle vlastnosti zkreslení konformní (rovnoúhlá) ekvivalentní (rovnoplošná) ekvidistantní (rovnodélková) kompenzační (vyrovnávací)

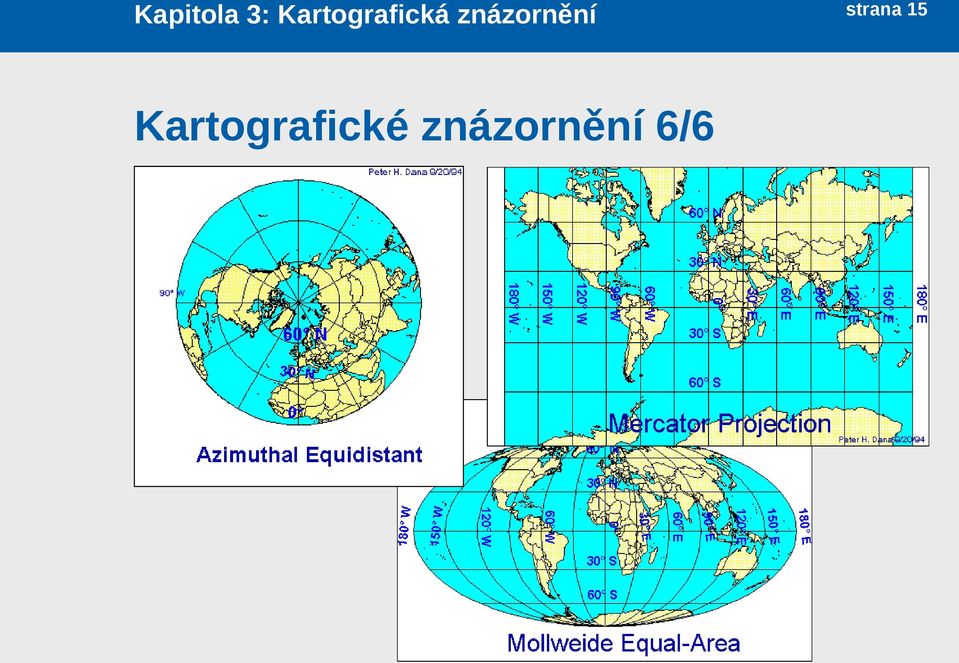

15 Kapitola 3: Kartografická znázornění Kartografické znázornění 6/6 strana 15

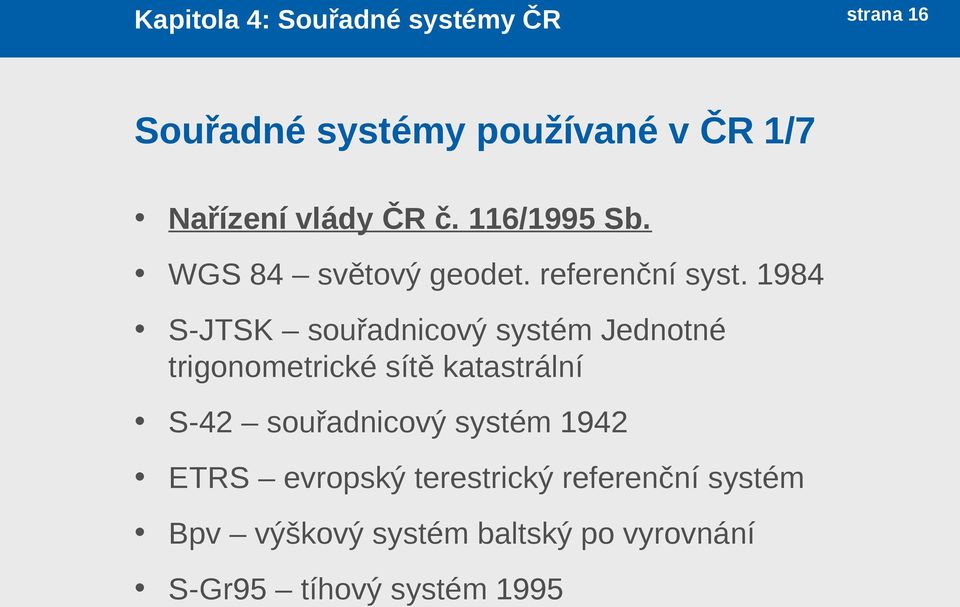

16 Kapitola 4: Souřadné systémy ČR Souřadné systémy používané v ČR 1/7 Nařízení vlády ČR č. 116/1995 Sb. WGS 84 světový geodet. referenční syst S-JTSK souřadnicový systém Jednotné trigonometrické sítě katastrální S-42 souřadnicový systém 1942 ETRS evropský terestrický referenční systém Bpv výškový systém baltský po vyrovnání S-Gr95 tíhový systém 1995 strana 16

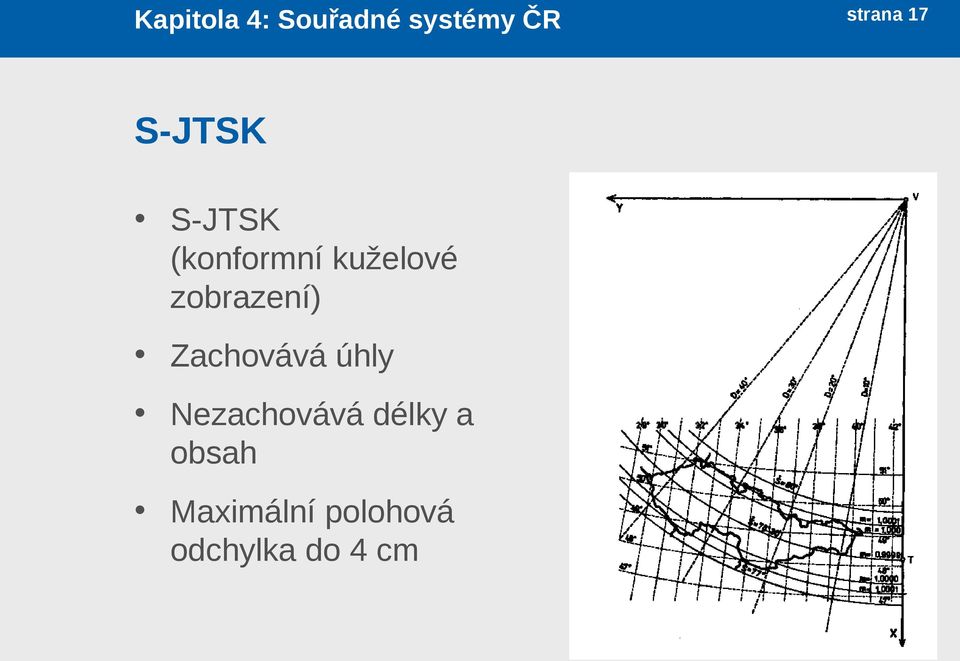

17 Kapitola 4: Souřadné systémy ČR S-JTSK S-JTSK (konformní kuželové zobrazení) Zachovává úhly Nezachovává délky a obsah Maximální polohová odchylka do 4 cm strana 17

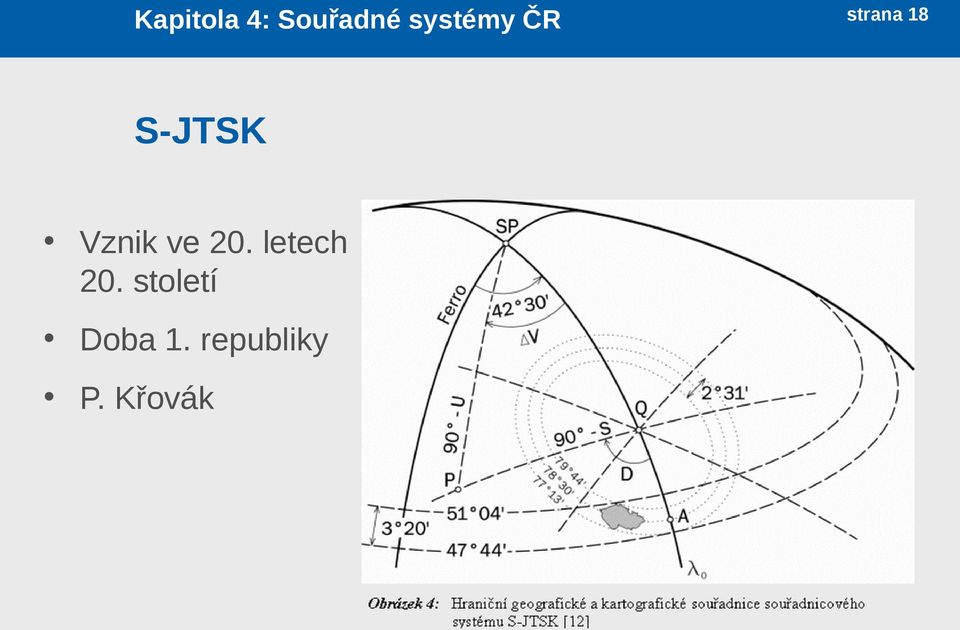

18 Kapitola 4: Souřadné systémy ČR S-JTSK Vznik ve 20. letech 20. století Doba 1. republiky P. Křovák strana 18

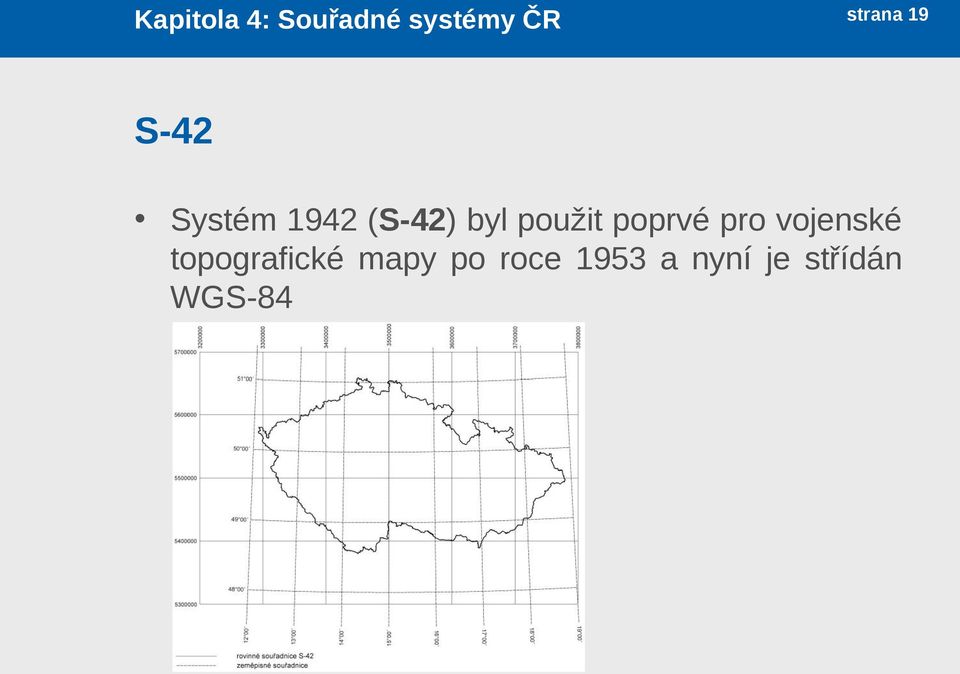

19 Kapitola 4: Souřadné systémy ČR strana 19 S-42 Systém 1942 (S-42) byl použit poprvé pro vojenské topografické mapy po roce 1953 a nyní je střídán WGS-84

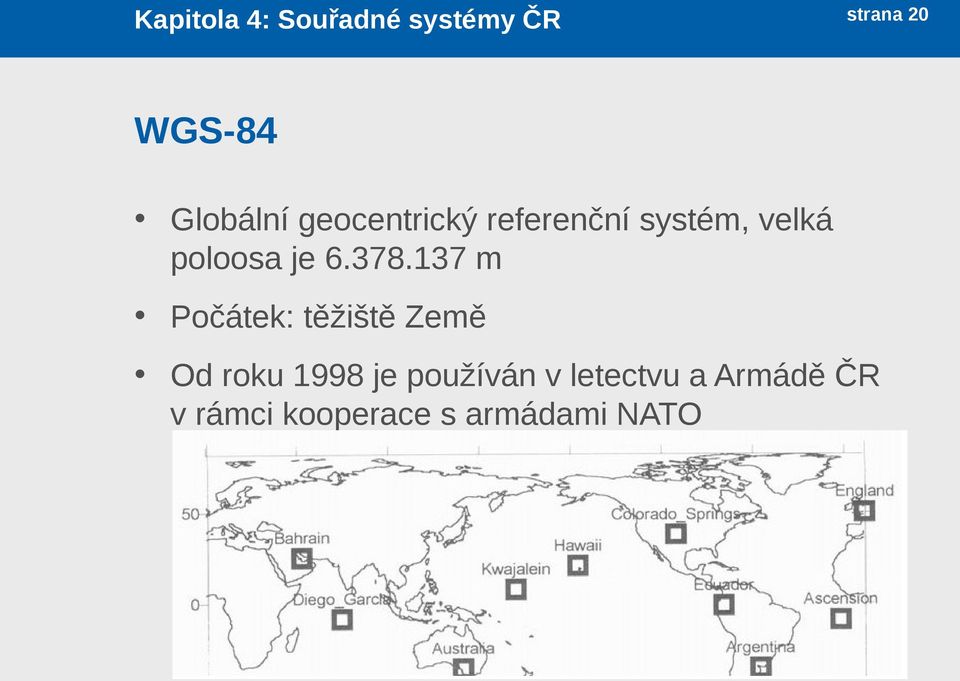

20 Kapitola 4: Souřadné systémy ČR strana 20 WGS-84 Globální geocentrický referenční systém, velká poloosa je m Počátek: těžiště Země Od roku 1998 je používán v letectvu a Armádě ČR v rámci kooperace s armádami NATO

21 Kapitola 4: Souřadné systémy ČR strana 21 ETRS Evropský souřadnicový systém V ČR 176 bodů (přesnost mm v každé souř.) ETRF bodů v ČR a SR NULRAD bodů v ČR a SR DOPNUL 1993/4 176 bodů shodných s S-JTSK

22 Kapitola 4: Souřadné systémy ČR ETRS Evropský souřadnicový systém strana 22

23 Kapitola 5: ČR v různých souřadných systémech S-JTSK WGS-84 strana 23

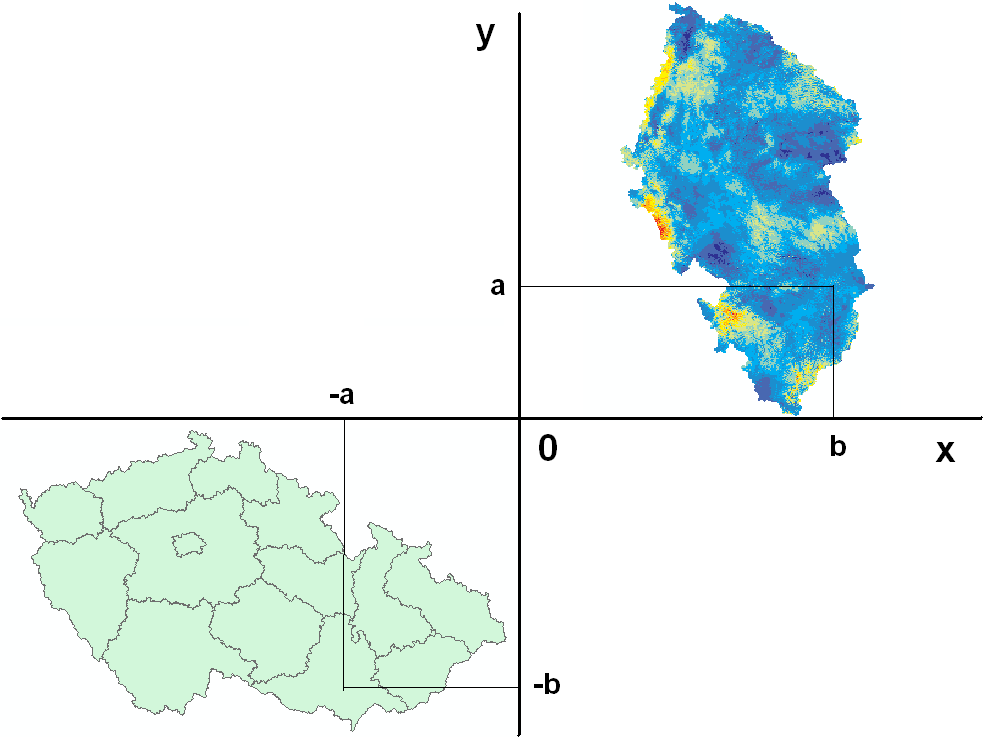

24 Kapitola 5: ČR v různých souřadných systémech S-JTSK East-North S-JTSK strana 24

25 Kapitola 6: Transformace Transformace Převodní koeficienty strana 25

26 Kapitola 6: Kódy pro SRS užívané v ČR SRS SRID S-JTSK Křovák East North ESRI EPSG WGS WGS84 / UTM zone 33N strana 26

27 Kapitola 6: Transformace WGS 1984 (ESRI.prj) strana 27 GEOGCS["GCS_WGS_1984", DATUM["D_WGS_1984", SPHEROID["WGS_ , ]], PRIMEM["Greenwich",0.0], UNIT["Degree", ]]

28 WGS 1984, plate care (ESRI.prj) PROJCS["WGS_1984_Plate_Carree", GEOGCS["GCS_WGS_1984", DATUM["D_WGS_1984", SPHEROID["WGS_1984", , ]], PRIMEM["Greenwich",0.0], UNIT["Degree", ]], PROJECTION["Plate_Carree"], PARAMETER["False_Easting",0.0], PARAMETER["False_Northing",0.0], PARAMETER["Central_Meridian",0.0], UNIT["Meter",1.0]] strana 28

29 S-JTSK Křovák East North (ESRI.prj) PROJCS["S JTSK_Krovak_East_North", GEOGCS["GCS_S_JTSK", DATUM["D_S_JTSK", TOWGS84[570.8,85.7,462.8,4.998,1.587,5.261,3.56]], SPHEROID["Bessel_1841, , ]], PRIMEM["Greenwich",0.0], UNIT["Degree", ]], PROJECTION["Krovak"], PARAMETER["False_Easting",0.0], PARAMETER["False_Northing",0.0], PARAMETER["Pseudo_Standard_Parallel_1",78.5], PARAMETER["Scale_Factor",0.9999], PARAMETER["Azimuth", ], PARAMETER["Longitude_Of_Center", ], PARAMETER["Latitude_Of_Center",49.5], PARAMETER["X_Scale", 1.0], PARAMETER["Y_Scale",1.0], PARAMETER["XY_Plane_Rotation",90.0], UNIT["Meter",1.0]] strana 29

30 S-JTSK Křovák (ESRI.prj) PROJCS["S JTSK_Krovak", GEOGCS["GCS_S_JTSK", DATUM["D_S_JTSK, SPHEROID["Bessel_1841", , ]], PRIMEM["Greenwich",0.0], UNIT["Degree", ]], PROJECTION["Krovak"], PARAMETER["False_Easting",0.0], PARAMETER["False_Northing",0.0], PARAMETER["Pseudo_Standard_Parallel_1",78.5], PARAMETER["Scale_Factor",0.9999], PARAMETER["Azimuth", ], PARAMETER["Longitude_Of_Center", ], PARAMETER["Latitude_Of_Center",49.5], PARAMETER["X_Scale",1.0], PARAMETER["Y_Scale",1.0], PARAMETER["XY_Plane_Rotation",0.0], UNIT["Meter",1.0]] strana 30

31 strana 31 Převod WGS84 <-> S-JTSK Transformační klíče (bez použití chyba až 100m resp 3 ) ČR (chyba do 1m v poloze / 2m ve výšce) +towgs84 = 570.8, 85.7, 462.8, 4.998, 1.587, 5.261, 3.56 SR +towgs84 = 511.9, 92.0, 437.3, 6.305, 2.823, 5.944,
